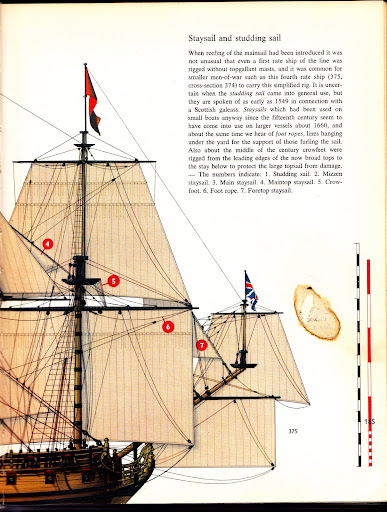

ryszardb Posted January 5, 2010 Share Posted January 5, 2010 (edited) Coraz więcej pojawia się budowniczych żaglowców i mnożą się pytania co ? jak? do czego? . Proponuję wrzucać ciekawostki , skany, linki, plany w jedno miejsce. Na pewno to nikomu nie zaszkodzi, a wielu może pomóc. Na początek pokażę trochę skanów z książek które znalazłem w internecie. Mam nadzieję, że mnie za to nie wsadzą http://picasaweb.google.pl/lh/photo/5bBBDmTDummNY7MNmz4qrg?feat=directlink http://picasaweb.google.pl/lh/photo/bqIlIRvP22kOac0GLfSAMg?feat=directlink To narazie tyle. Może zachęci to innych do ujawniania swego warsztatu i może zachęci do budowy żaglowców Edited January 5, 2010 by Guest Quote Link to comment Share on other sites More sharing options...
Super Moderator Marcin Rogoza Posted January 5, 2010 Super Moderator Share Posted January 5, 2010 Z tym wątkiem to fajny pomysł - na pewno nie jeden znajdzie tu stertę przydatnych informacji PS. ryszardb Podlinkuj obrazki tak by otwierały się większe w nowym oknie bo w tym rozmiarze to są lekko nieczytelne. Quote Link to comment Share on other sites More sharing options...
chudypiotrek7 Posted January 6, 2010 Share Posted January 6, 2010 Skarbnica wiedzy.. Quote Link to comment Share on other sites More sharing options...
ryszardb Posted January 6, 2010 Author Share Posted January 6, 2010 trochę teorii To naprawdę jest piękne http://www.amarsenal.be/05_MM_11_MM_BP3.htm Dobry filmik z instrukcją http://www.youtube.com/watch?v=XIxD8DLTkjA&feature=related Quote Link to comment Share on other sites More sharing options...
ryszardb Posted January 6, 2010 Author Share Posted January 6, 2010 trochę teorii Quote Link to comment Share on other sites More sharing options...
ryszardb Posted January 6, 2010 Author Share Posted January 6, 2010 Jak to zrobic -teraz bloczki do mocowania w kadłubie lub masztach Często wymagane są oczka na bloczkach po jednej jak i po dwóch stronach, mocowane na sztywno lub ruchomo . Ja robię to tak : najpierw opalam i przegrzewam drut miedziany (dostaje fajnego ciemnego koloru), potem opiłowuję bloczki drewniane, aby uzyskały wcięcia na drut (poz 1,2,3,4). Robię oczko z drutu poz 5, owijam blok drutem poz.6 i z drugiej strony zwijam ciasno drucik poz.7. Potem już w zależności od potrzeb zostawiam ogon aby go wkleić w otworek lub obcinam drut na krótko - do olinowania Prawda jakie to wszysko proste ? 9Tylko zdjęcia do kitu sorry } Quote Link to comment Share on other sites More sharing options...
ryszardb Posted January 7, 2010 Author Share Posted January 7, 2010 Pokażę moją metodę robienia oczek na bloczkach Tutaj bloczek ma wymiar 3mm wysokości kupiony gotowy. Na bokach wypiłowałem tylko szparki , aby drut lepiej się trzymał. Drut 0,4mm z jakiejś cewki wyżarzony nad gazem. Do dzieła; - z jednej strony robię oczko rys 2 - zaginam drucik w literkę U wkładam w nią bloczek i zamykam od góry rys 2,3,4 - teraz z drugiej strony też zawijam oczko rys5 tak aby druty mijały się po dwóch stronach oczka - i zaginam wolny koniec na bloczku rys6 (widać dwa śrubokręciki zegarmistrzowskie). Drut trzeba mocno naciągnąć aby oczko znalazło się pośrodku bloku - teraz mniej więcej w środku bloczka należy przeciąć obydwa druciki tak aby po obcięciu schodziły się ze sobą ( dla zdjęcia tu są rozchylone) rys7 .Na połączenie drucików daję troszeczkę rzadkiego supergluta on się wtedy ładnie rozlewa na całym połączeniu rys 8. Bloczek gotowy można wieszać nawet do 3 kg(sprawdzone. Na pewno wiele osób robi tak samo ale myślę tu o początkujących modelarzach. Do dzieła !!!!!!!!! Zapomniałem o narzędziach. Są na tym zdjęciu Quote Link to comment Share on other sites More sharing options...

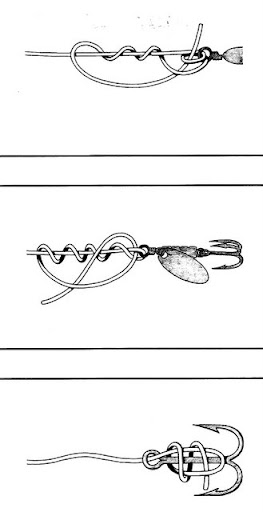

ryszardb Posted January 13, 2010 Author Share Posted January 13, 2010 Teraz dla tych co plączą ! Węzły W tym temacie jak widać nic się nie zmienia. Te ostatnie skany pochodzą z książki która ma ponad 100 lat . Jest to poradnik dla marynarzy , jednak mam tylko jeden tom. Quote Link to comment Share on other sites More sharing options...
ryszardb Posted January 19, 2010 Author Share Posted January 19, 2010 Jeszcze o węzłach zobaczcie te linki tam pokazują jak je wiązać, trzeba tylko kliknąć na supełek http://www.animatedknots.com/ http://www.tollesburysc.co.uk/Knots/Knots_gallery.htm Quote Link to comment Share on other sites More sharing options...
ryszardb Posted January 25, 2010 Author Share Posted January 25, 2010 ARMATY Quote Link to comment Share on other sites More sharing options...
ryszardb Posted January 28, 2010 Author Share Posted January 28, 2010 Bukszpryt Quote Link to comment Share on other sites More sharing options...
ryszardb Posted January 28, 2010 Author Share Posted January 28, 2010 Kilka zdjęć bukszprytów współczesnych żaglowców Quote Link to comment Share on other sites More sharing options...
chudypiotrek7 Posted February 23, 2010 Share Posted February 23, 2010 Ja też coś znalazłem.. Modele kartonowe shipyard "la belle poule" oraz kolumbowskie karawele. Pokazują nam sposób wykonania kilku ważnych elementów.. Quote Link to comment Share on other sites More sharing options...
ryszardb Posted February 26, 2010 Author Share Posted February 26, 2010 I o to właśnie chodzi. Można stworzyć coś w rodzaju poradnika dla wszystkich, dla nowicjuszy jak i dla tych co już coś wiedzą ale nie do końca. Oby było nas jak najwięcej Quote Link to comment Share on other sites More sharing options...
chudypiotrek7 Posted May 1, 2011 Share Posted May 1, 2011 Jeden ze schematów takielunku. W tym wypadku bukszpryt oraz fokmaszt galeonu San Martin Quote Link to comment Share on other sites More sharing options...
Stockholm Posted August 5, 2020 Share Posted August 5, 2020 (edited) W dniu 13.01.2010 o 17:14, ryszardb napisał: Przypomninają mi się od razu czasy jak byłem kadetem, przy wachcie na trapie zawsze bosman mnie męczył węzłami. Kto by pomyślał że po tylu latach znowu trzeba sobie przypominać jak to było. Świetny materiał! Edited August 5, 2020 by Stockholm Quote Link to comment Share on other sites More sharing options...
