SCUD-B (MWP)


Markuz

Rekomendowane odpowiedzi

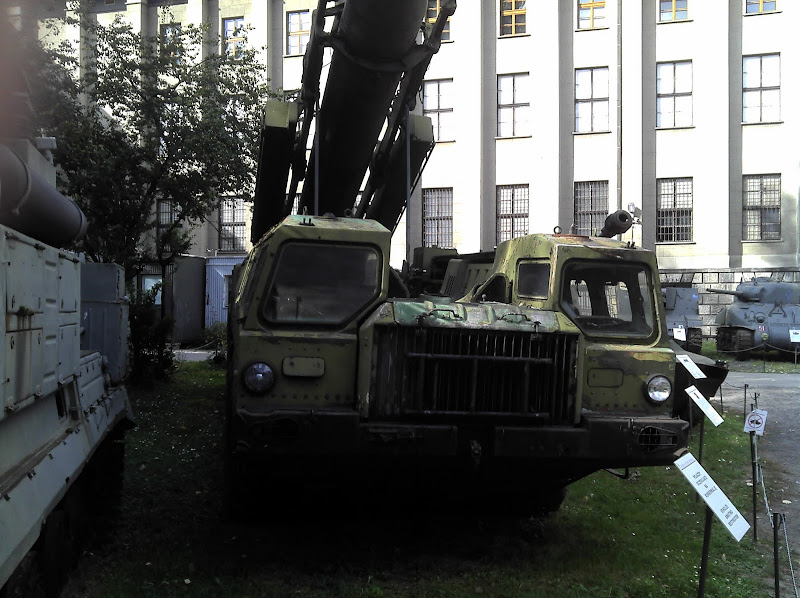

Na prośbę kolegi sokolprzemek dziś wykonałem kilka fotek SCUD-B który czeka na lepsze czasy w Muzeum Wojska Polskiego. Niestety aparat mi zaniemógł więc fotki wykonane telefonem. Ale może się przydadzą. W miarę wolnego czasu postaram się wykonać porządne fotki aparatem.
































































































Pozdrawiam

Marcin

Odnośnik do komentarza
Udostępnij na innych stronach

Cześć!

Piękne zdjęcia wyrzutni 9P117 w pierwszej wersji pochodzącej z 1968 r. z urządzeniem do samozaładunku rakiety 8K14. Wyrzutnia użytkowana tylko w ZSRR i w Polsce (6 sztuk w 3 Warszawskiej Brygadzie Artylerii z Biedruska). Czy istnieje możliwość odczytania (sfotografowania) tabliczki znamionowej wyrzutni z jej numerem seryjnym?



Pozdrawiam

Witek

Odnośnik do komentarza
Udostępnij na innych stronach

Cześć!

Nie to jest tabliczka opisowa zasobnika. Tabliczka znamionowa wyrzutni powinna być umieszczona na ramie pojazdu bazowego prawdopodobnie w okolicy stołu startowego.



Pozdrawiam

Witek

Odnośnik do komentarza
Udostępnij na innych stronach

  • 7 months later...

Na prośbę Jacek1 zamieszczam koleją porcję zdjęć SCUD'a.

Tym razem zdjęcia ramienia wyrzutni i tabliczka z opisem konstrukcji oraz nr tego egzemplarza.













































































































Odnośnik do komentarza
Udostępnij na innych stronach

Marcin, ogromne dzieki za fotki. Zdjecia ukazuja to o co mi chodzilo. Co prawda sa jeszcze 2 moze 3 detale, ktore chcialbym miec dokladniej uchwycone, ale zdaje sobie sprawe, ze jest to ciezkie to zrobienia, gdyz jest to eksponat muzealny i chodzenie po nim jest raczej nietolerowane. Chodzi mi glownie o elementy na ramieniu wyrzutni usytuowane od wewnetrznej strony. Jeszcze raz bardzo dziekuje za pomoc. Pozdrawiam-Jacek

Odnośnik do komentarza
Udostępnij na innych stronach

Cześć!

Wielkie dzięki za zdjęcia, a zwłaszcza numer seryjny wyrzutni. Opis zamieszczony przy eksponacie należy traktować z dużą rezerwą.



Pozdrawiam

Witek

Odnośnik do komentarza
Udostępnij na innych stronach

w orginale pojazd równie toporny co model dragona

niestety do dragona bez wiadra szpachli nie ma co podchodzić
