Pan_Cerny Posted Monday at 12:11 PM Share Posted Monday at 12:11 PM Drodzy koledzy, poszukuję zdjęć/rysunków wnętrza Stuarta w wersji M3A3. Cała literatura którą mam dotyczy albo M3/M3A1 albo M5. Wersja M3A3 jest potraktowana po macoszemu. Podobnie ze wszelkimi walkaround'ami. Są zdjęcia zewnętrza, ale nie natrafiłem nigdzie na żadne zdjęcia środka pojazdu. Żadnych filmów, ani relacji z odbudowy. Nic zupełnie. Wnętrze powinno być zbliżone do M3A1, ale nie wiem jak bardzo. Interesuje mnie np. wygląd ściany oddzielającej przedział bojowy od silnika. Będę wdzięczny za wszelkie informacje. Quote Link to comment Share on other sites More sharing options...

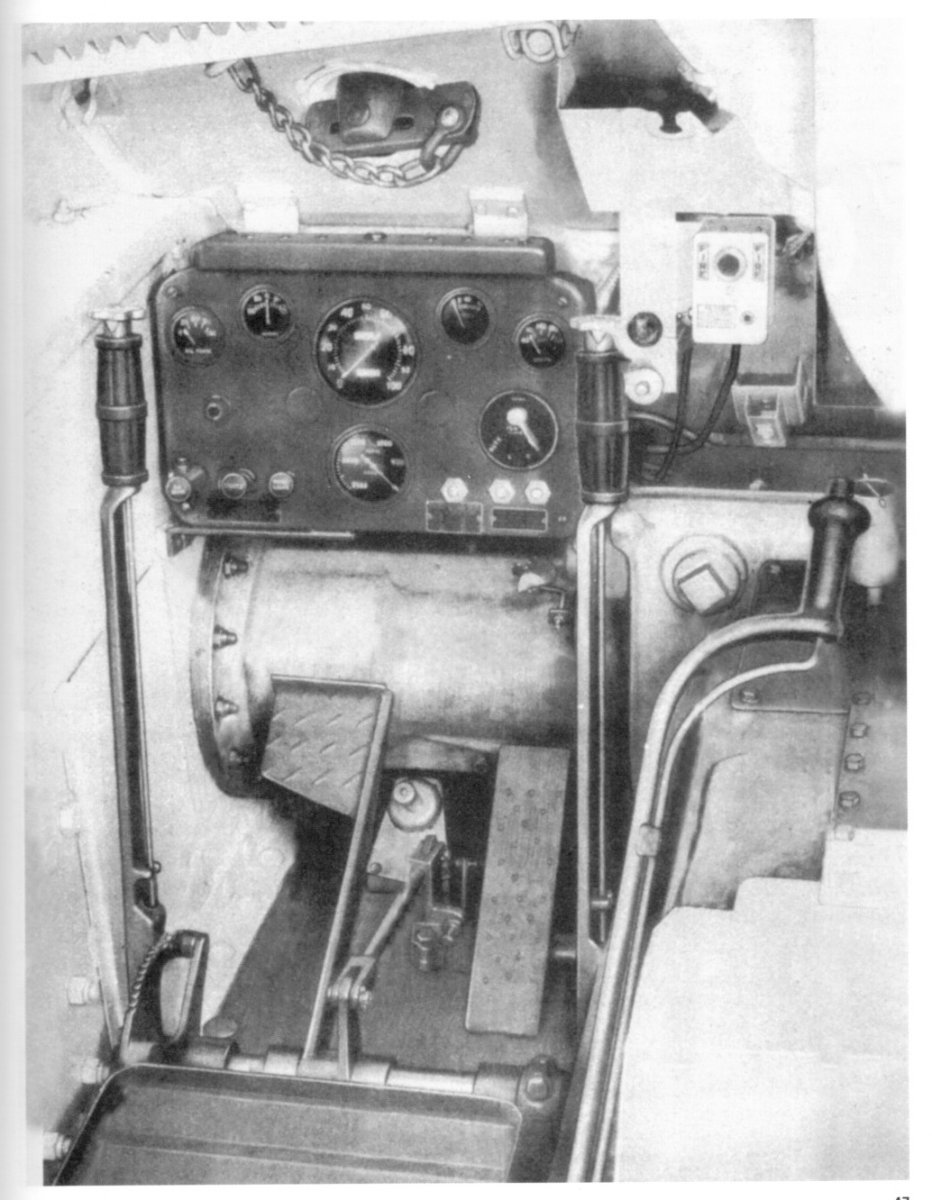

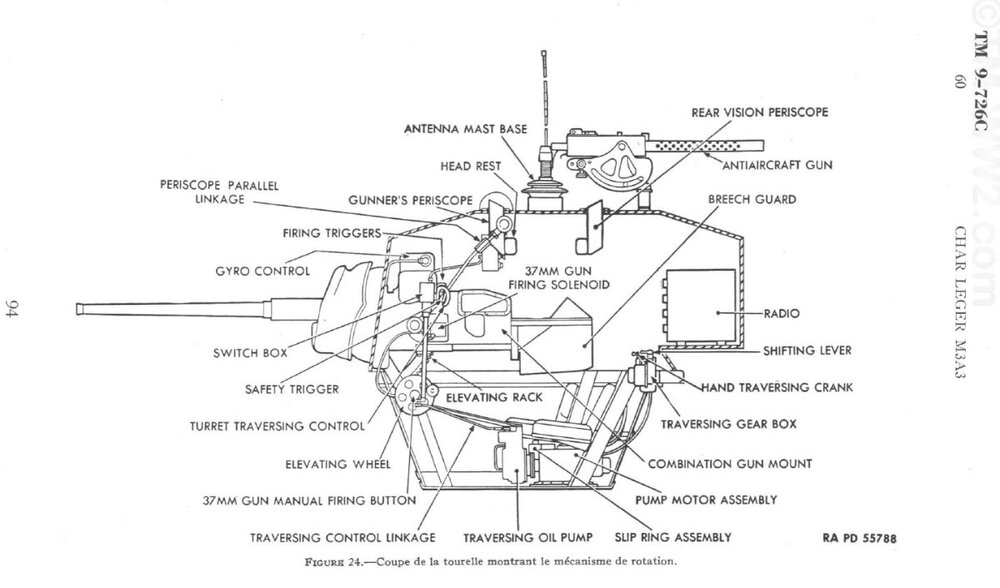

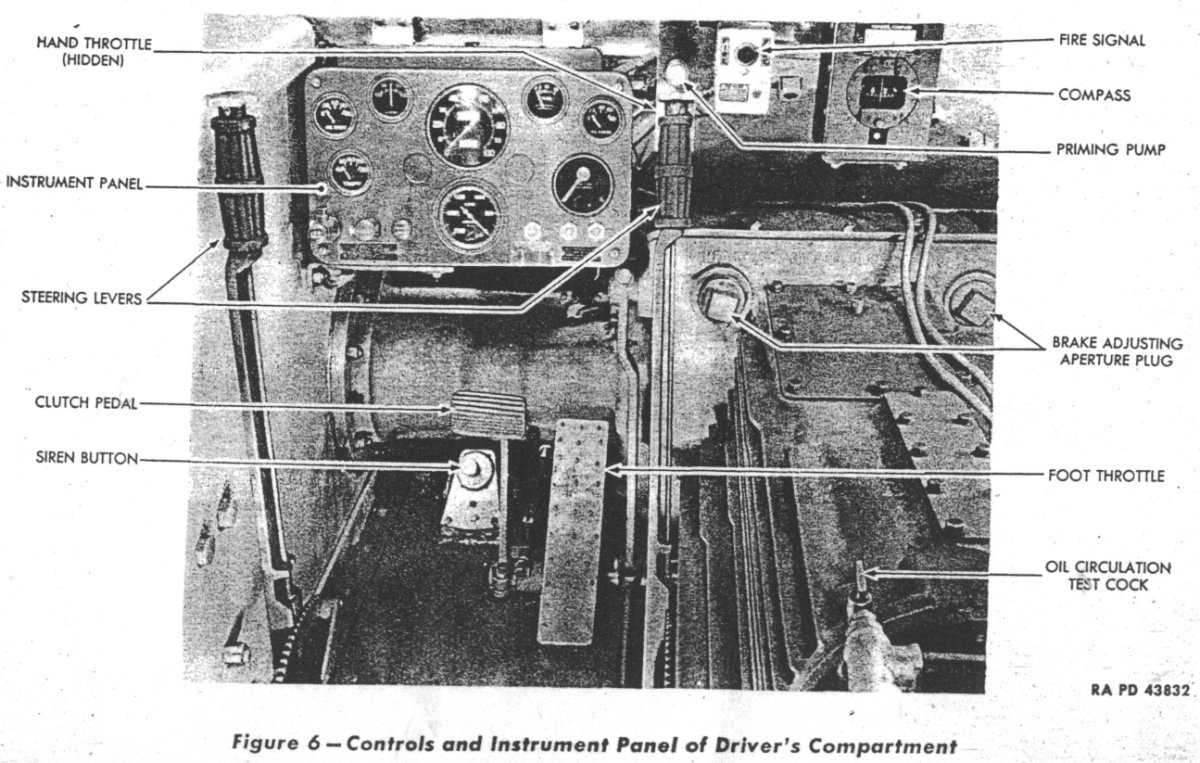

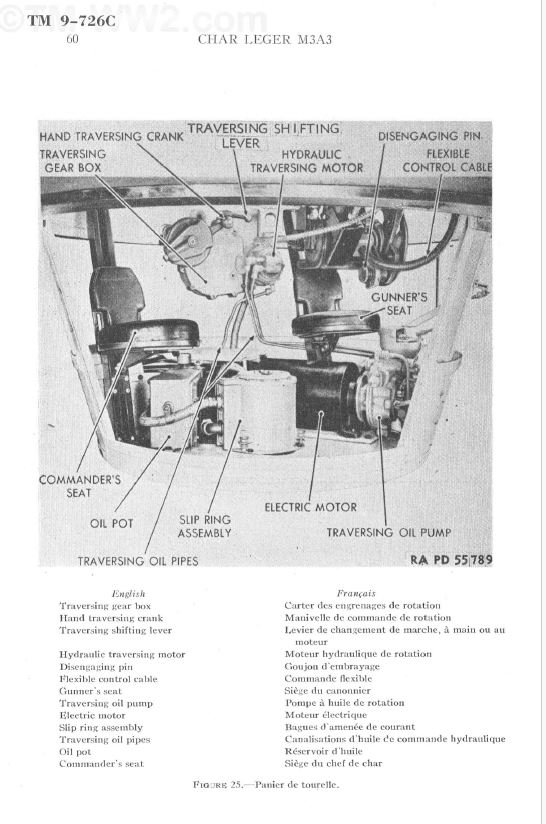

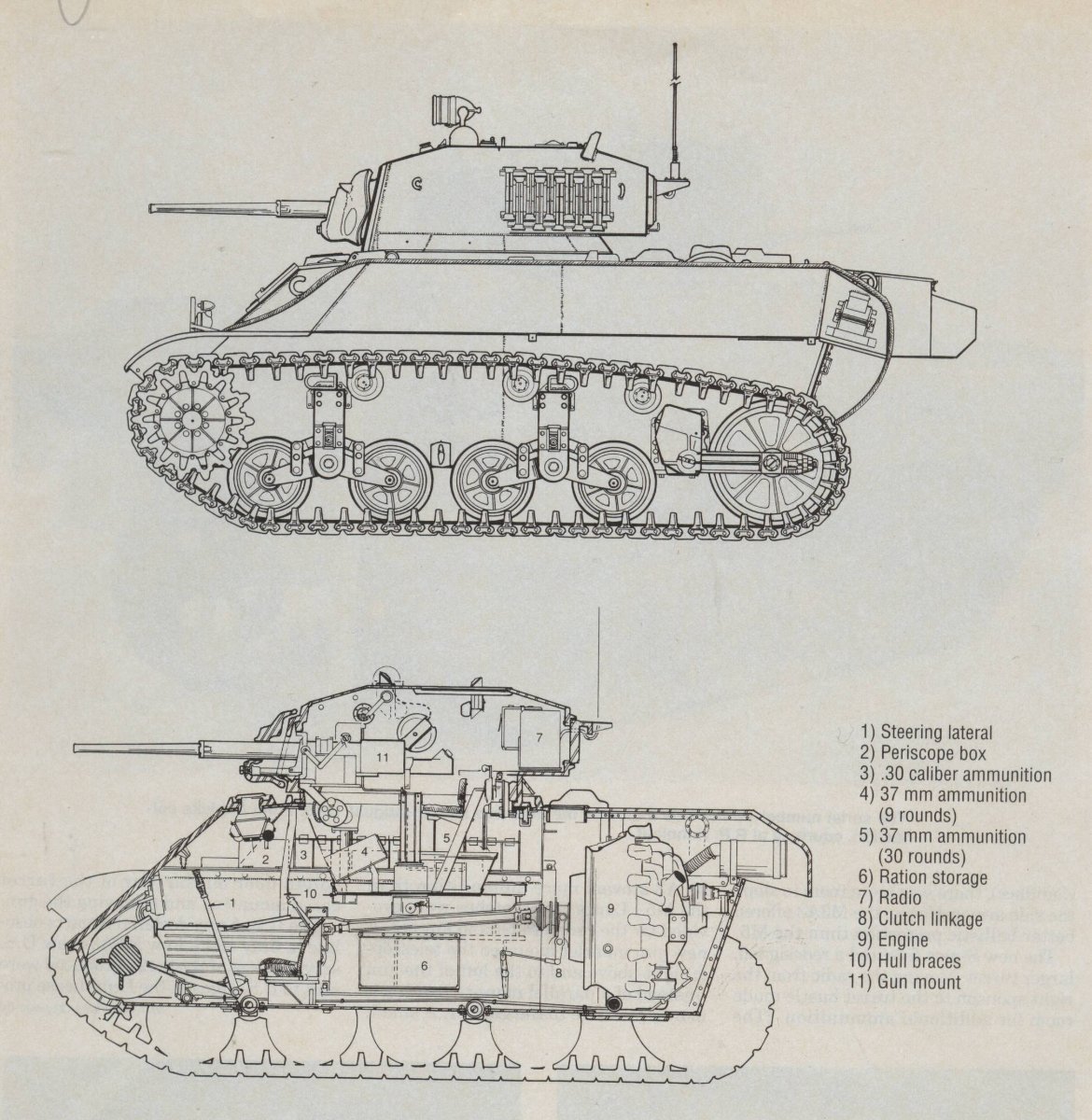

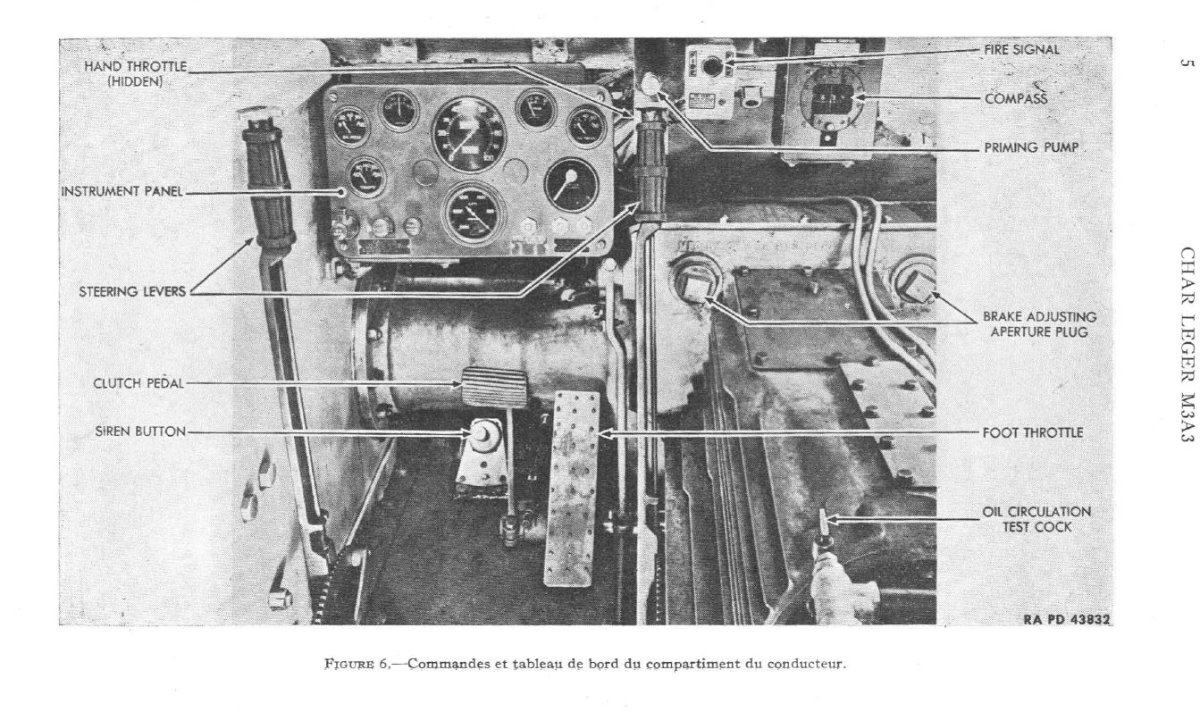

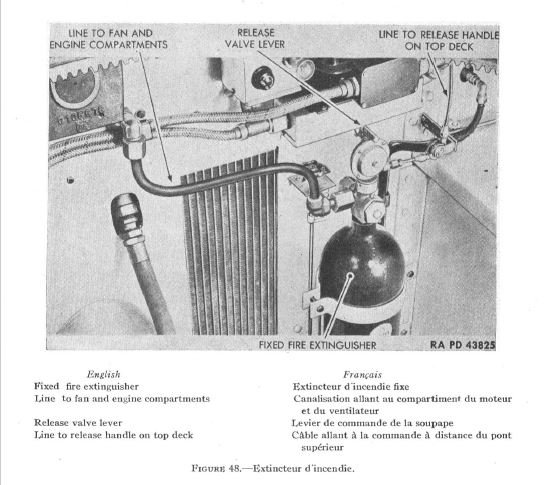

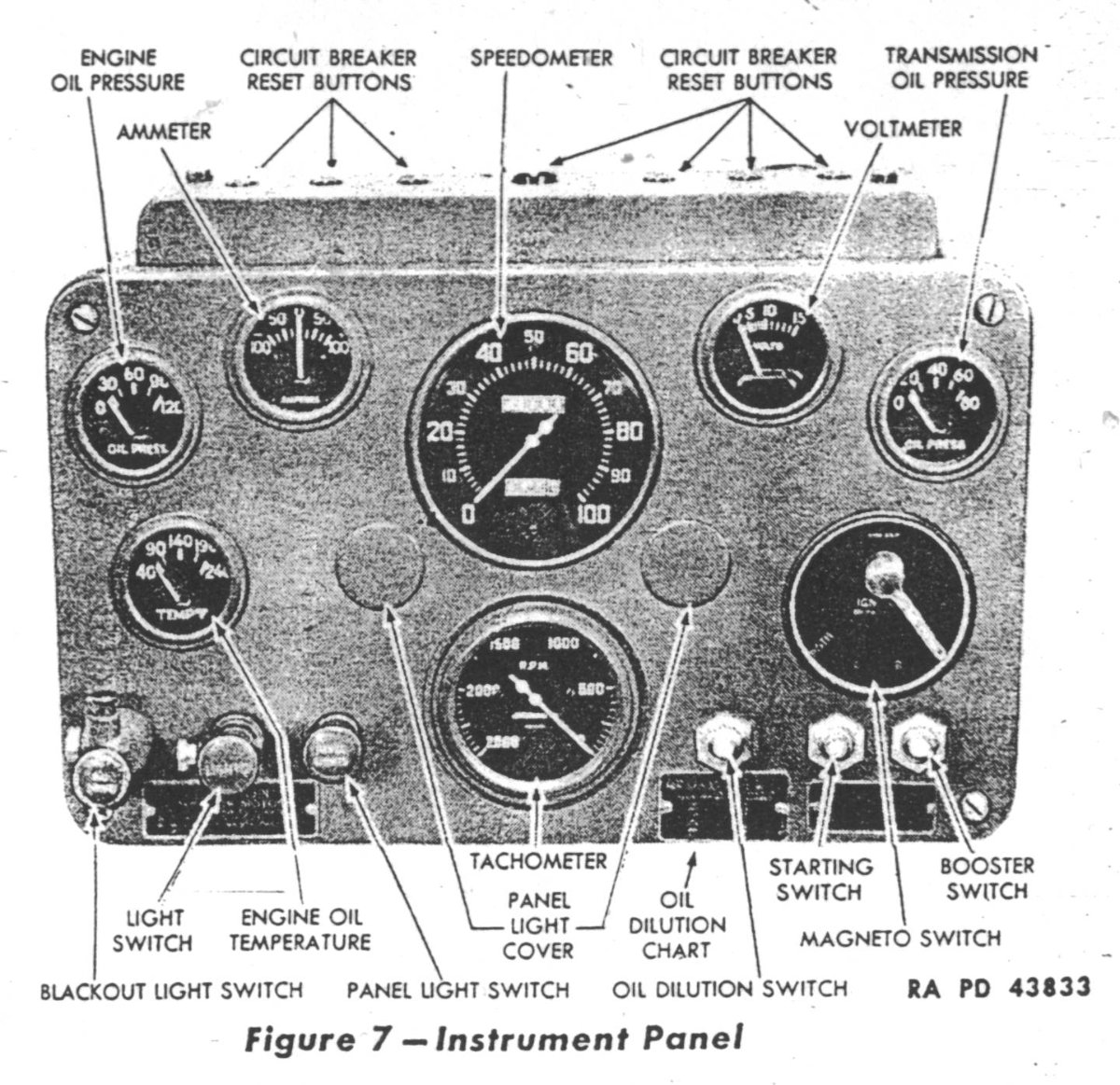

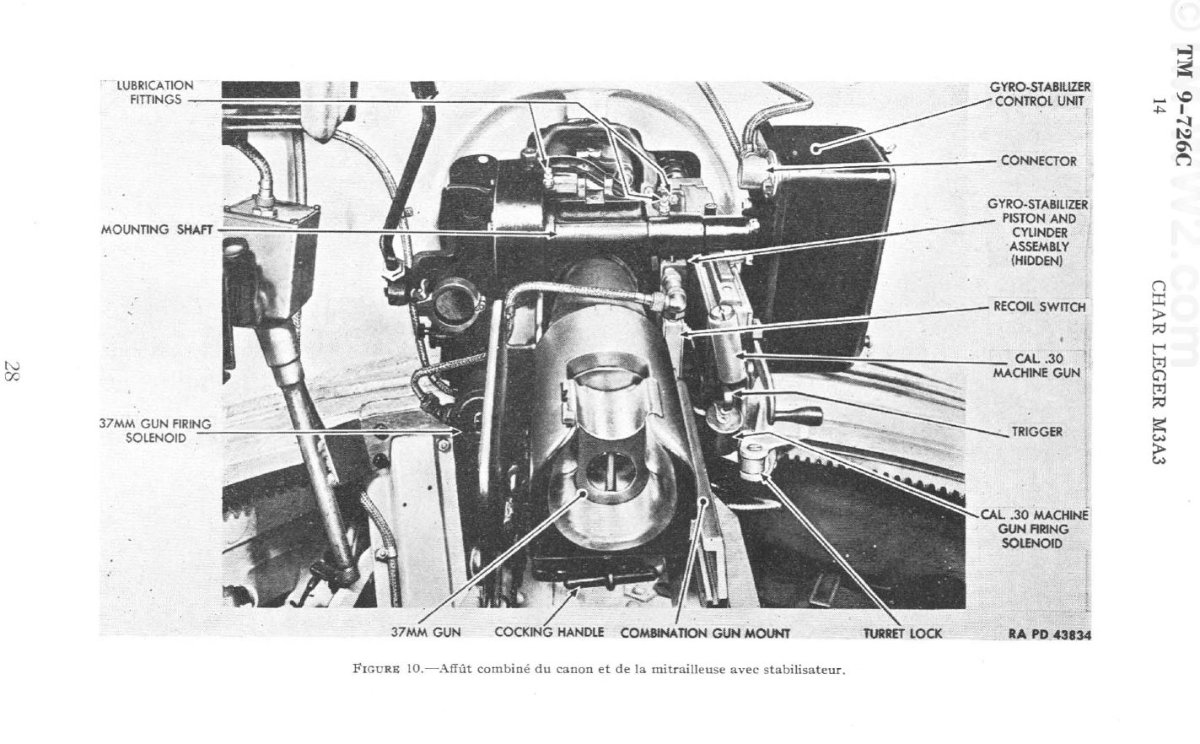

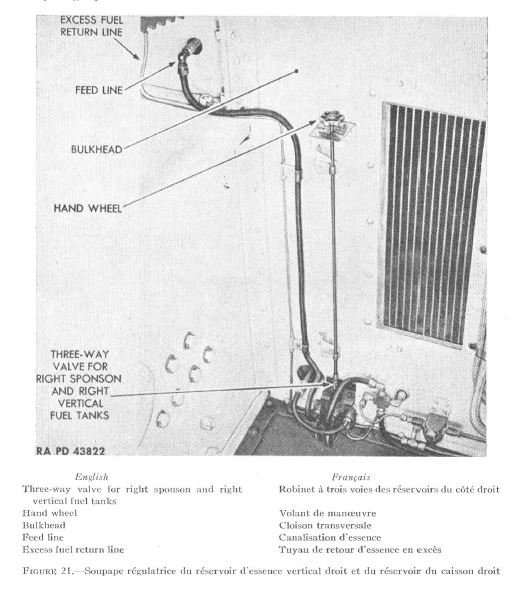

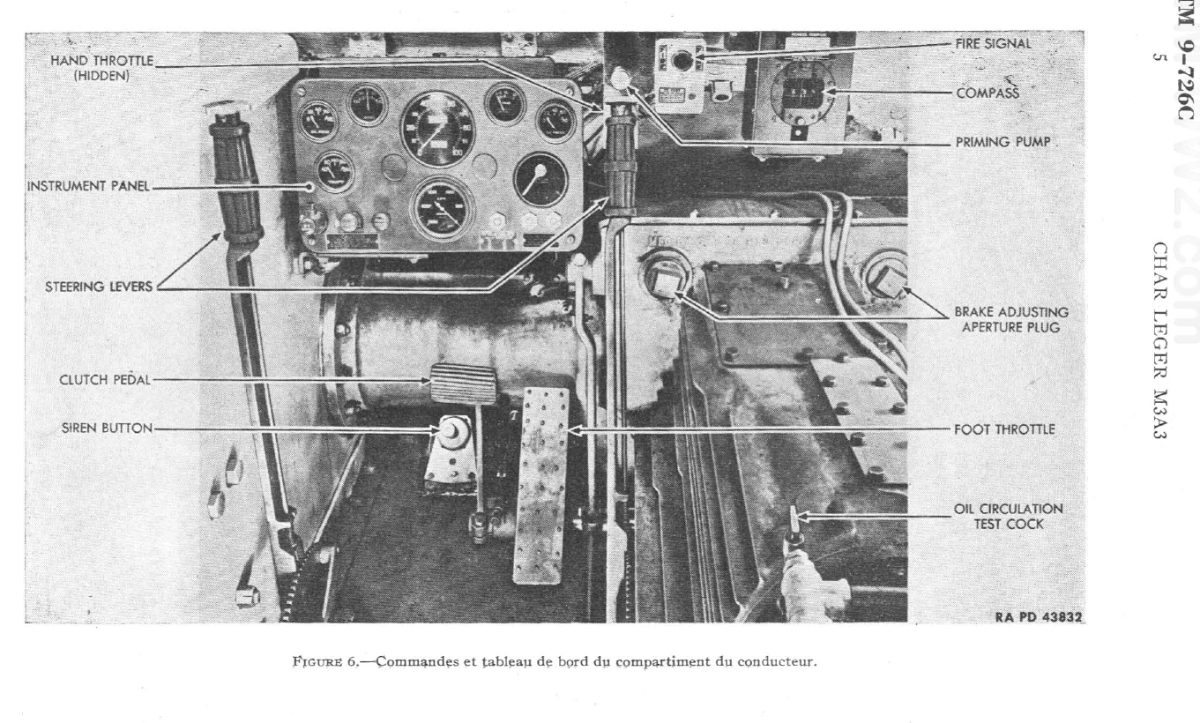

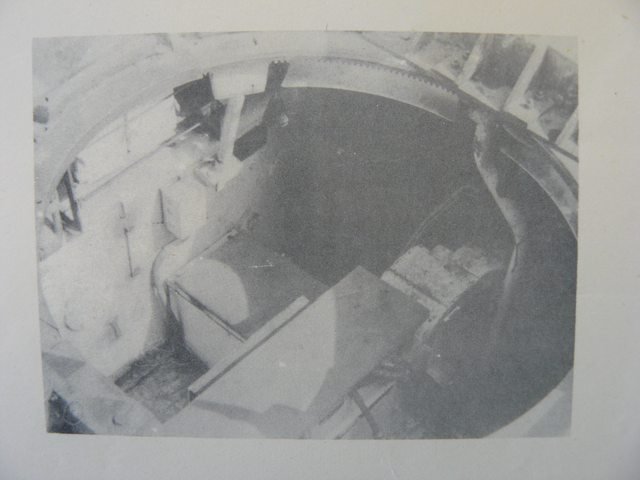

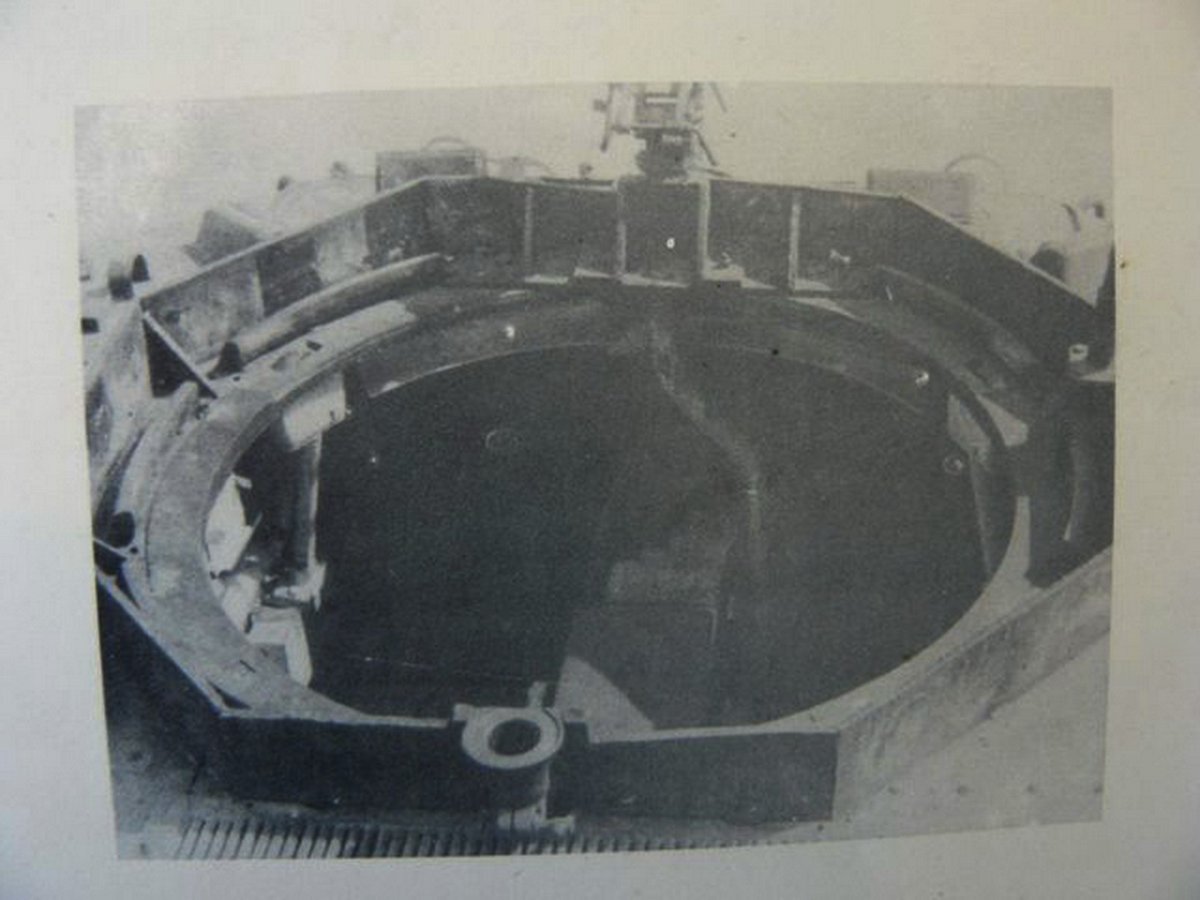

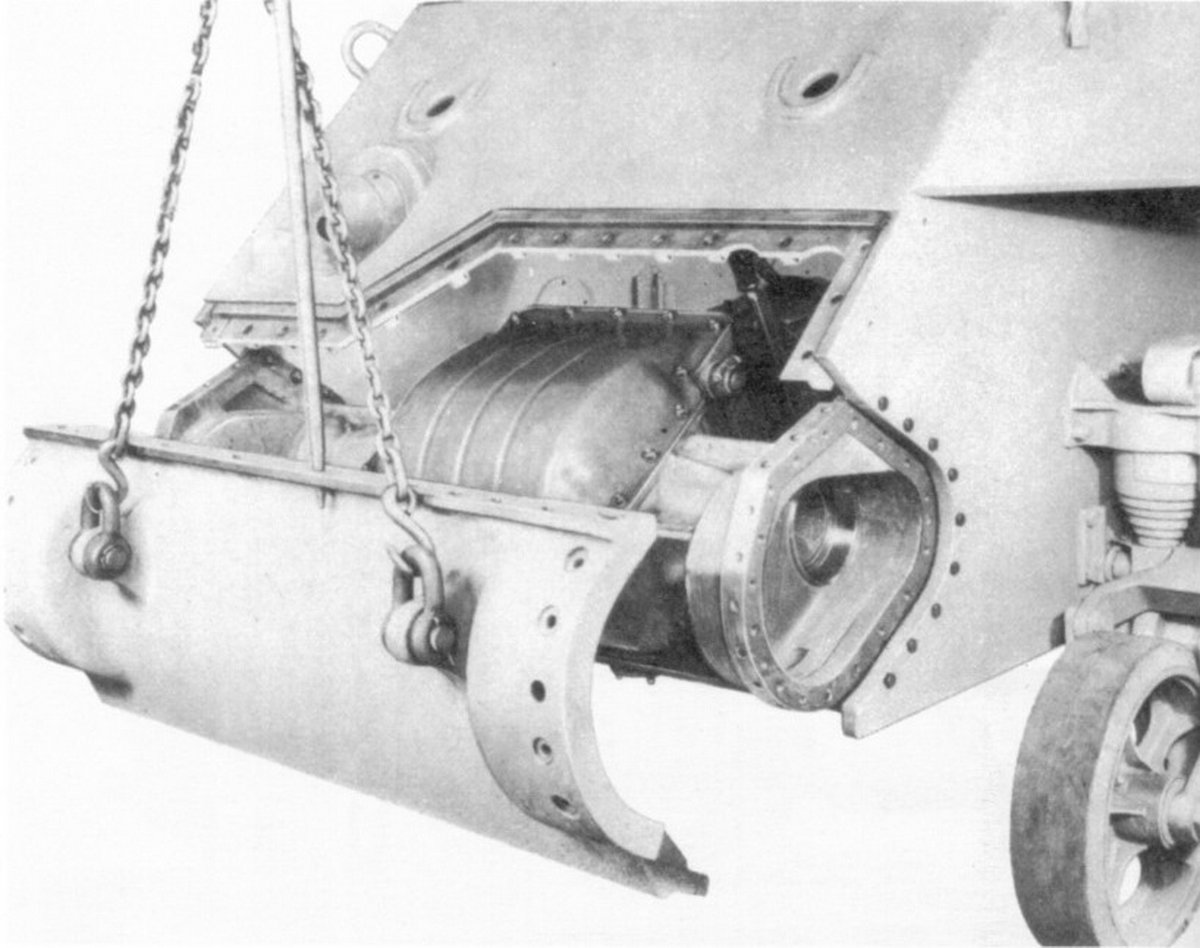

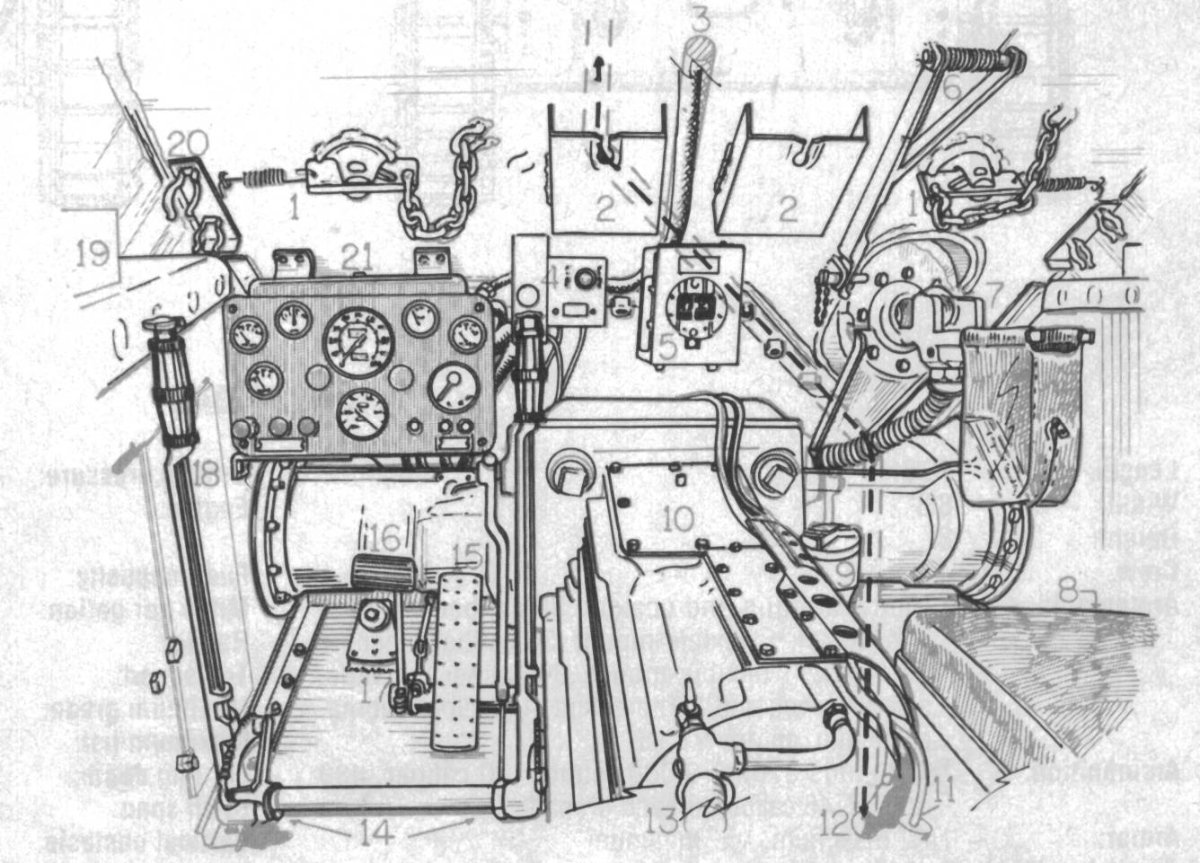

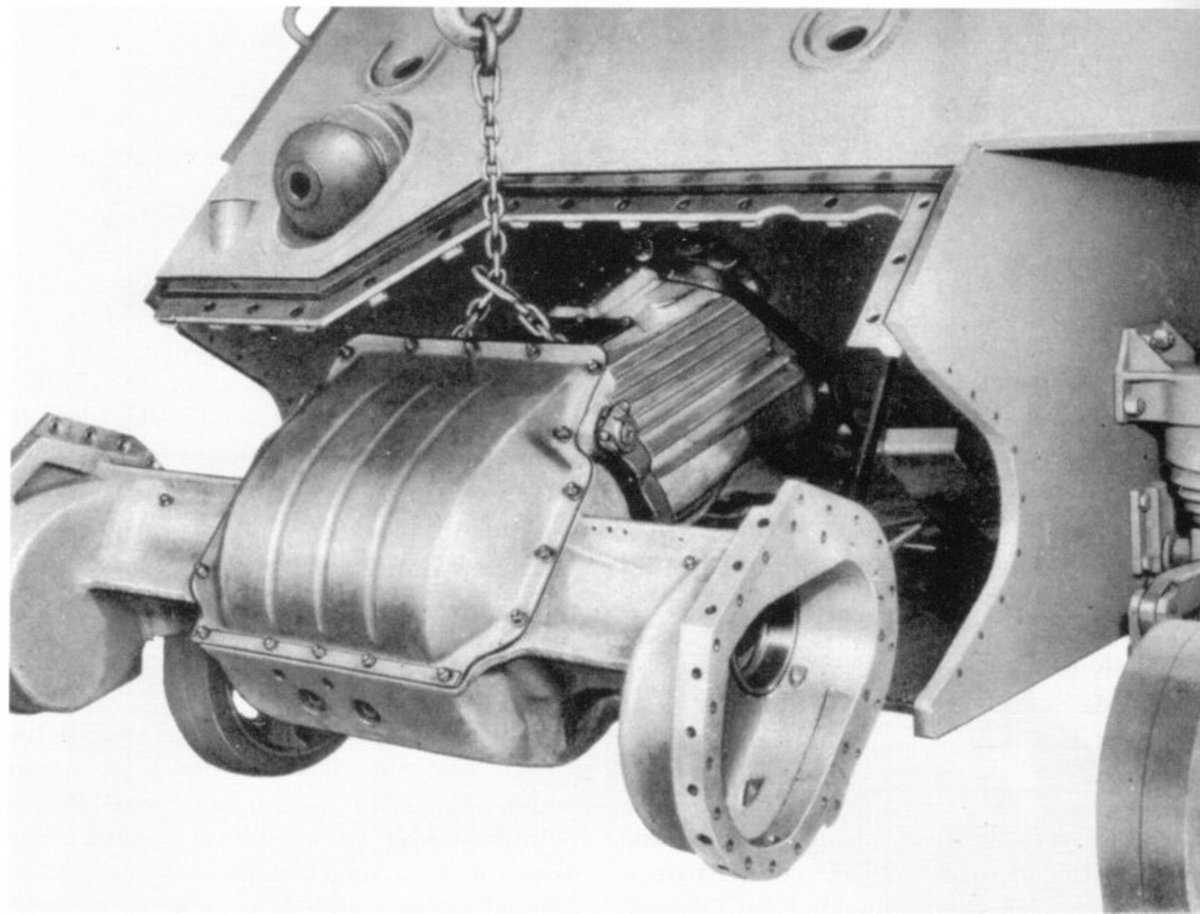

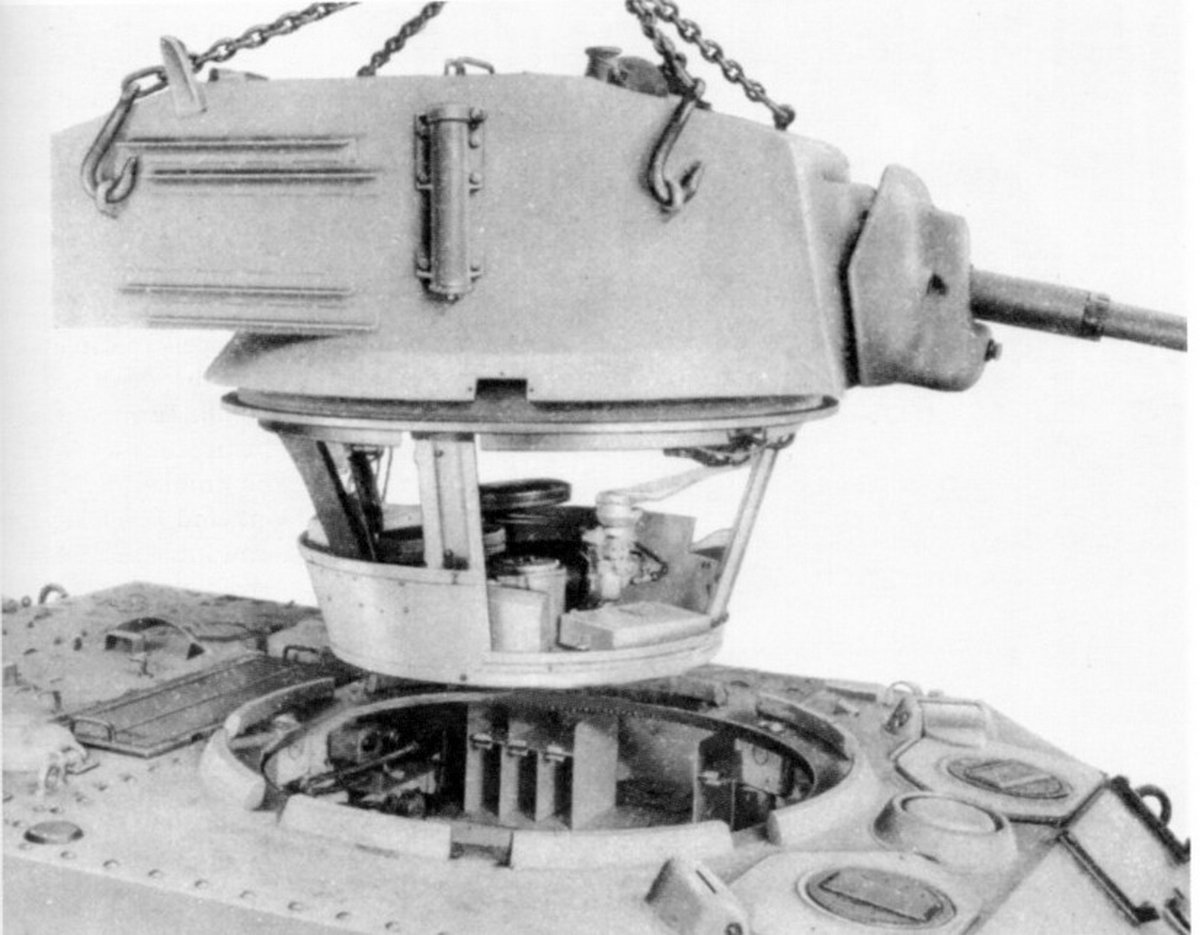

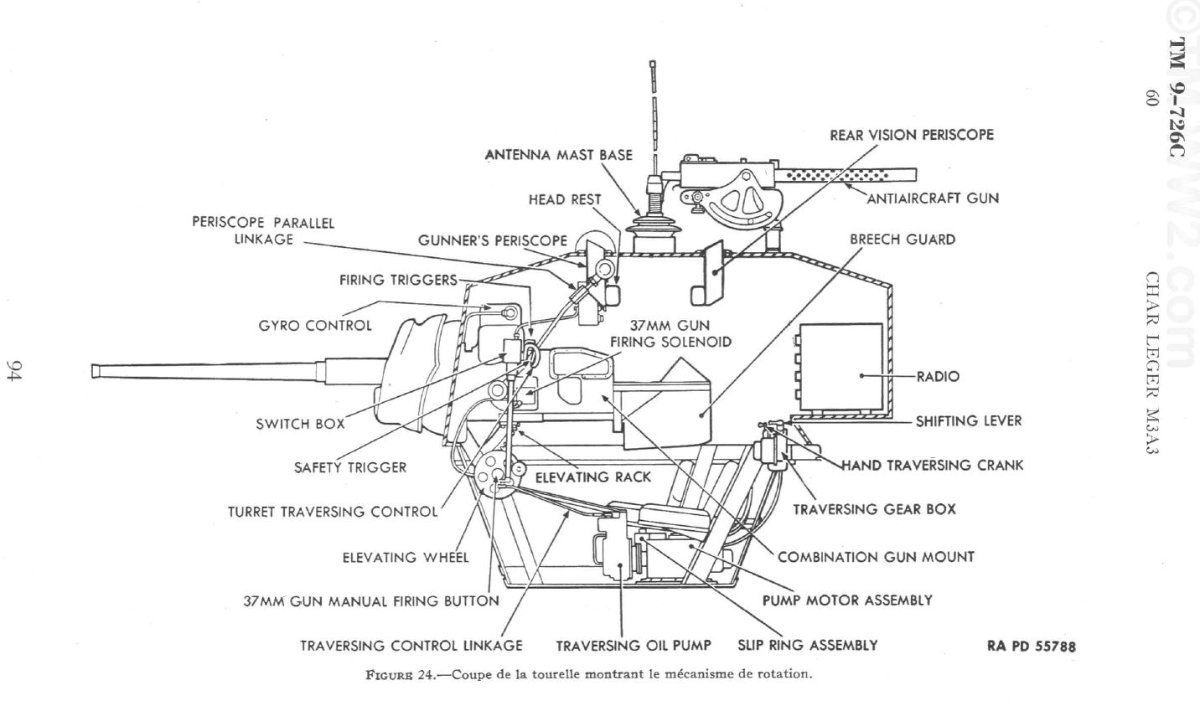

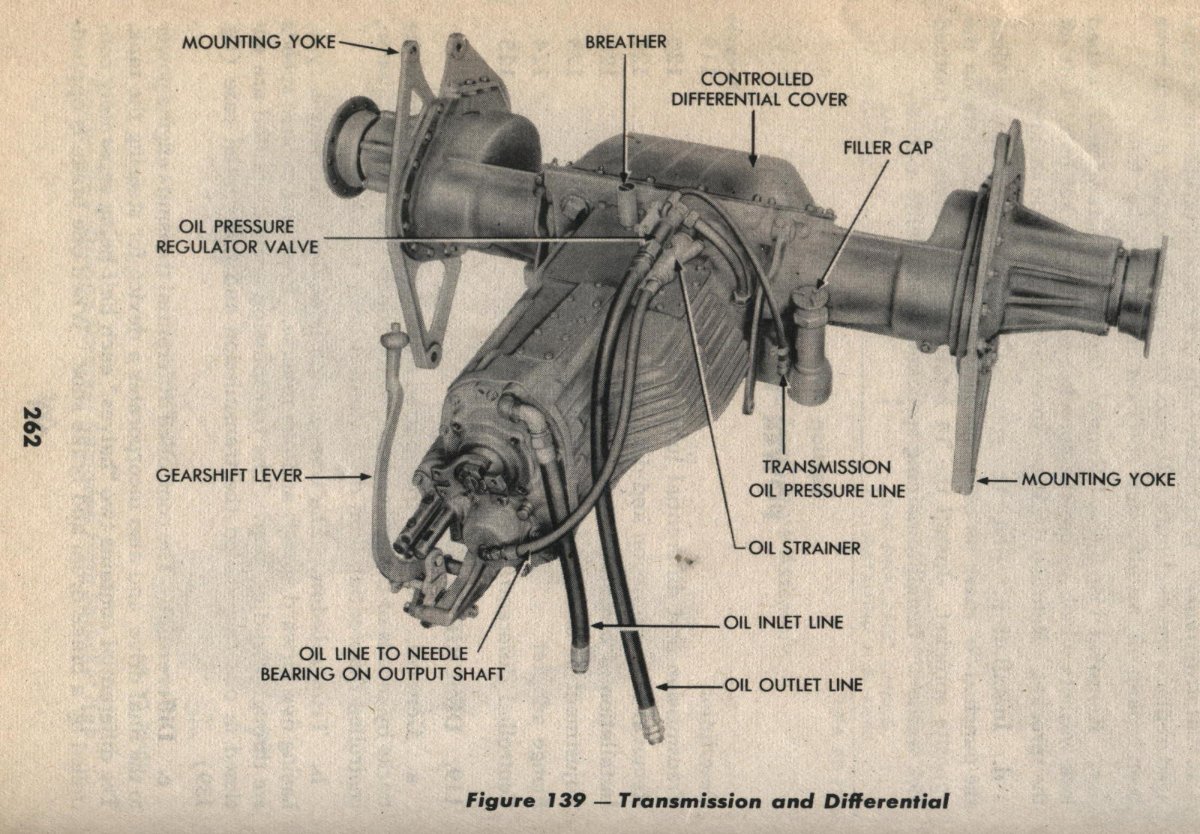

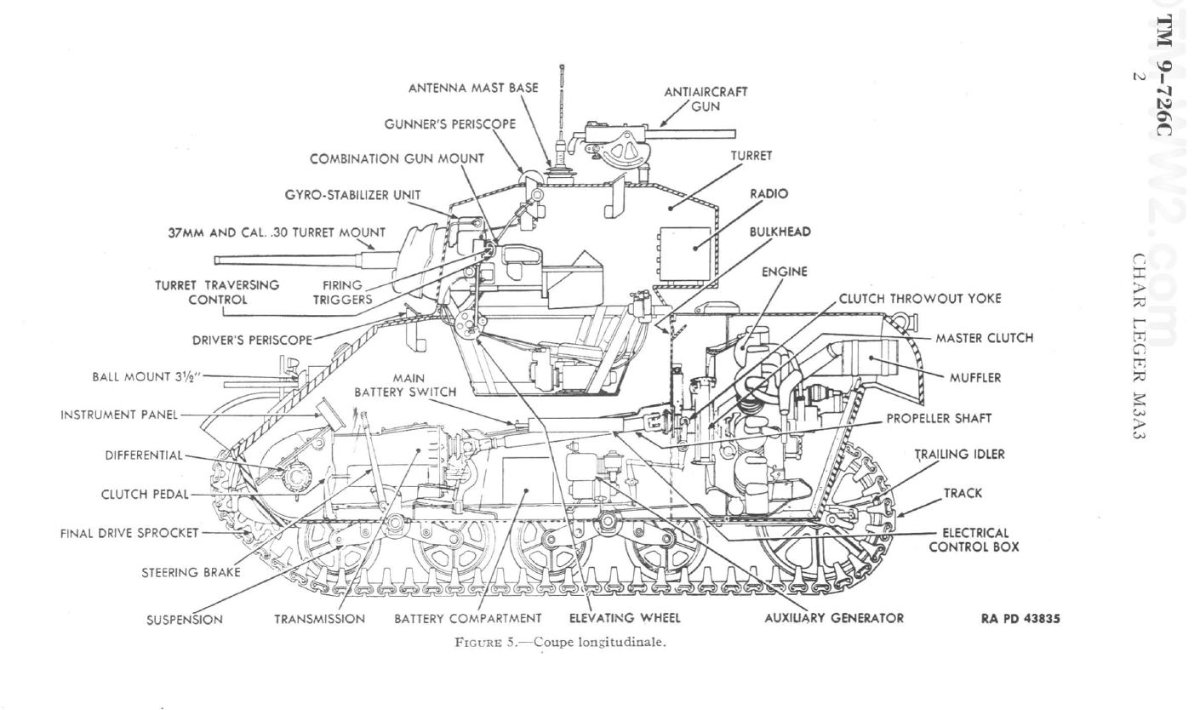

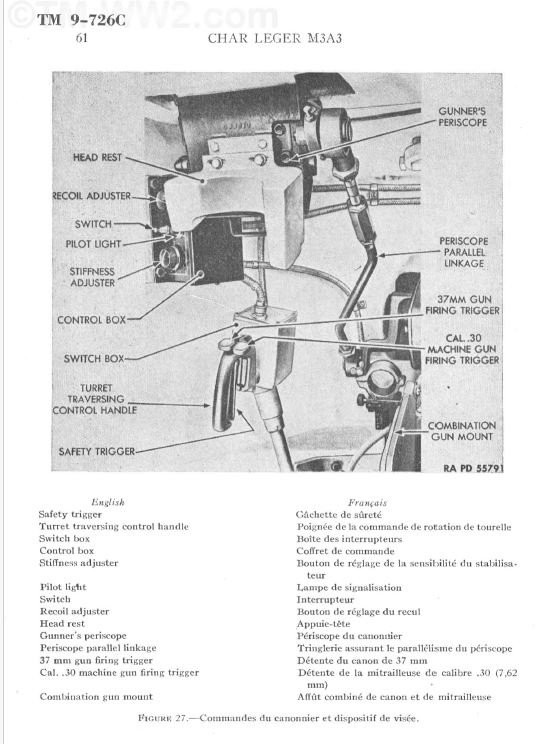

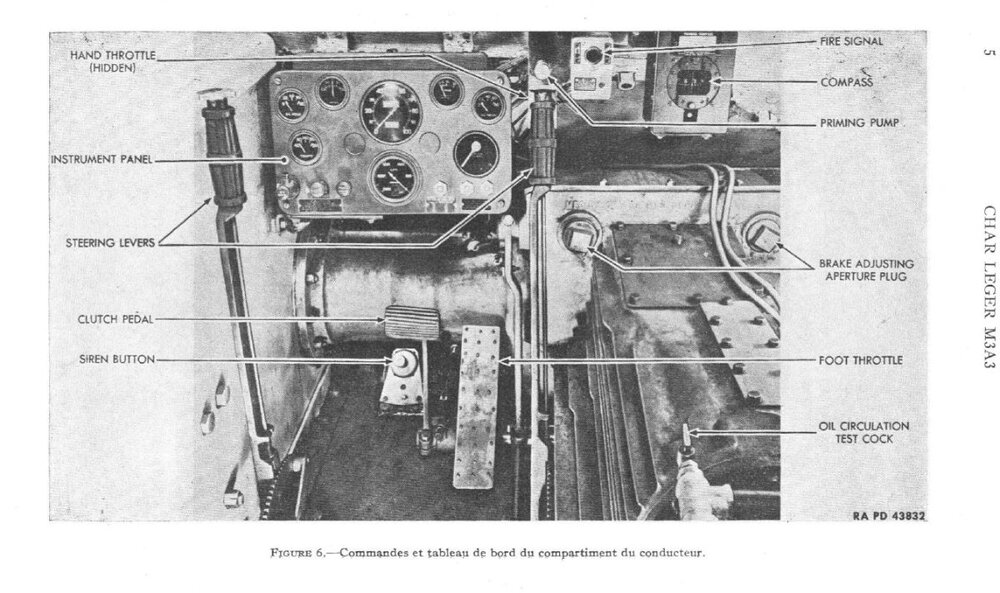

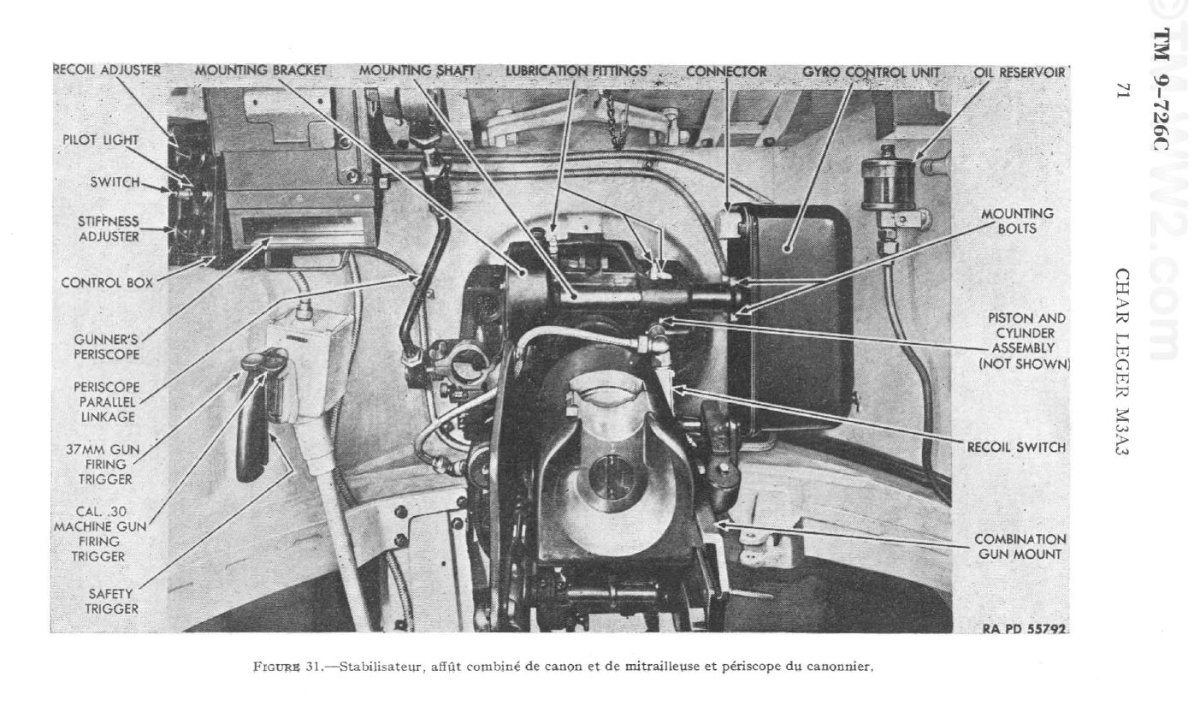

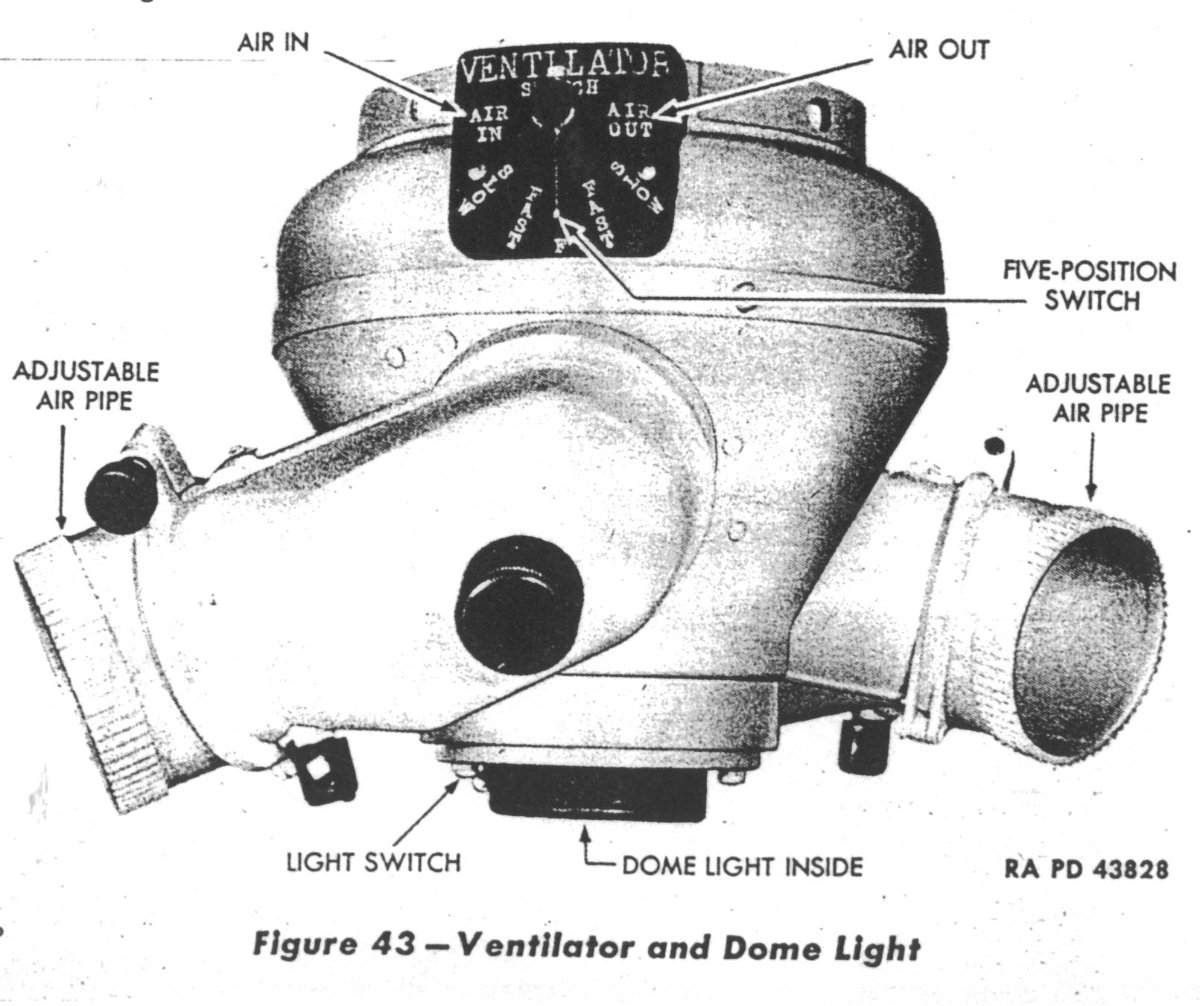

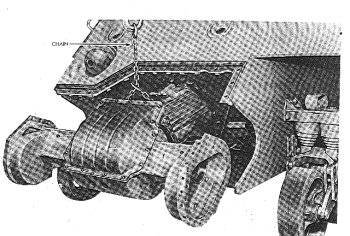

bigmodel Posted Monday at 12:55 PM Share Posted Monday at 12:55 PM Na szybko kilka screnów z Manuala do Stuarta M3A3. 2 Quote Link to comment Share on other sites More sharing options...
Pan_Cerny Posted Monday at 01:27 PM Author Share Posted Monday at 01:27 PM 29 minut temu, bigmodel napisał: Na szybko kilka screnów z Manuala do Stuarta M3A3. O! A tego to się nie spodziewałem. W M3/M3A1 ten radiator jest po stronie przedziału bojowego a tu jest za ścianą. Dzięki za wszystkie wklejone zdjęcia/obrazki. 1 Quote Link to comment Share on other sites More sharing options...

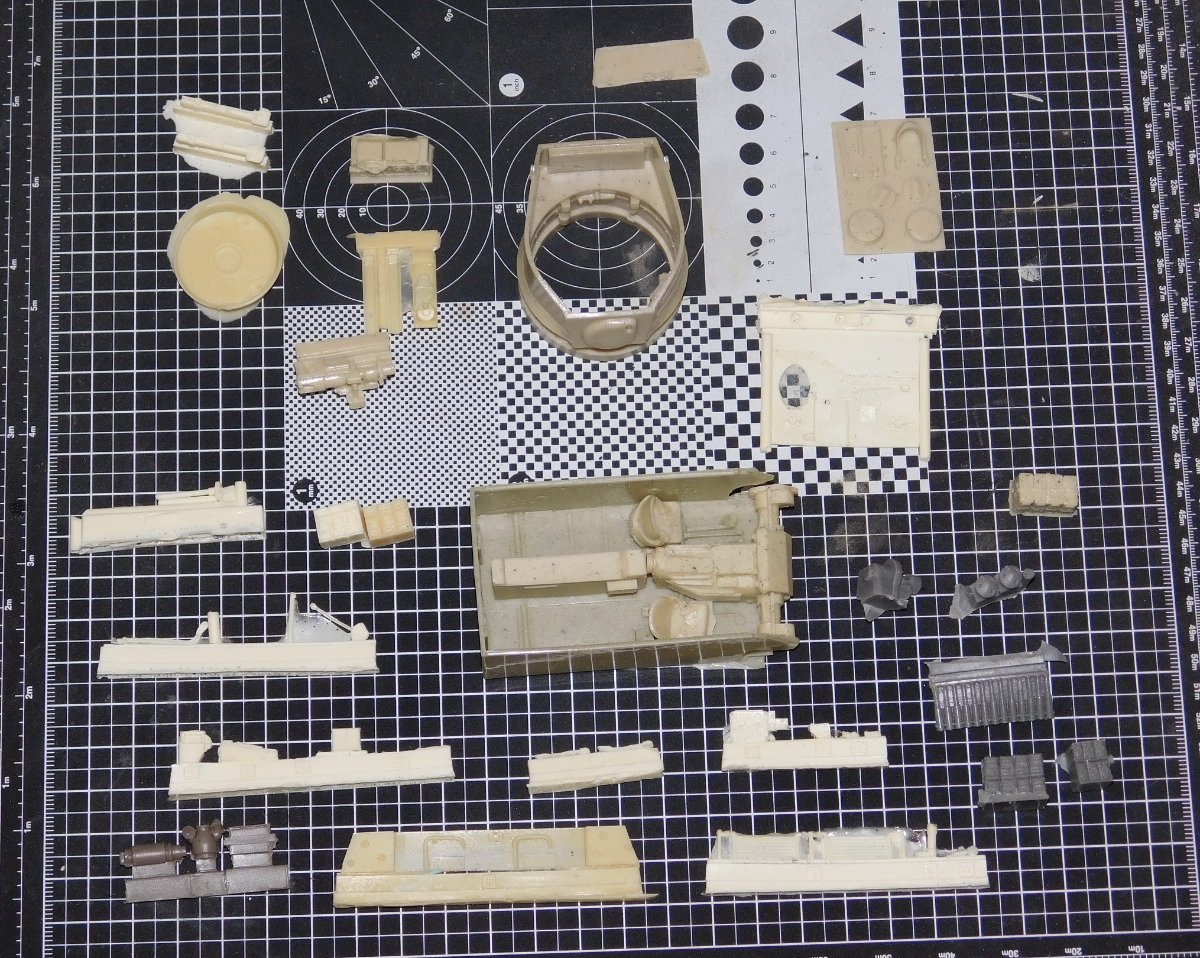

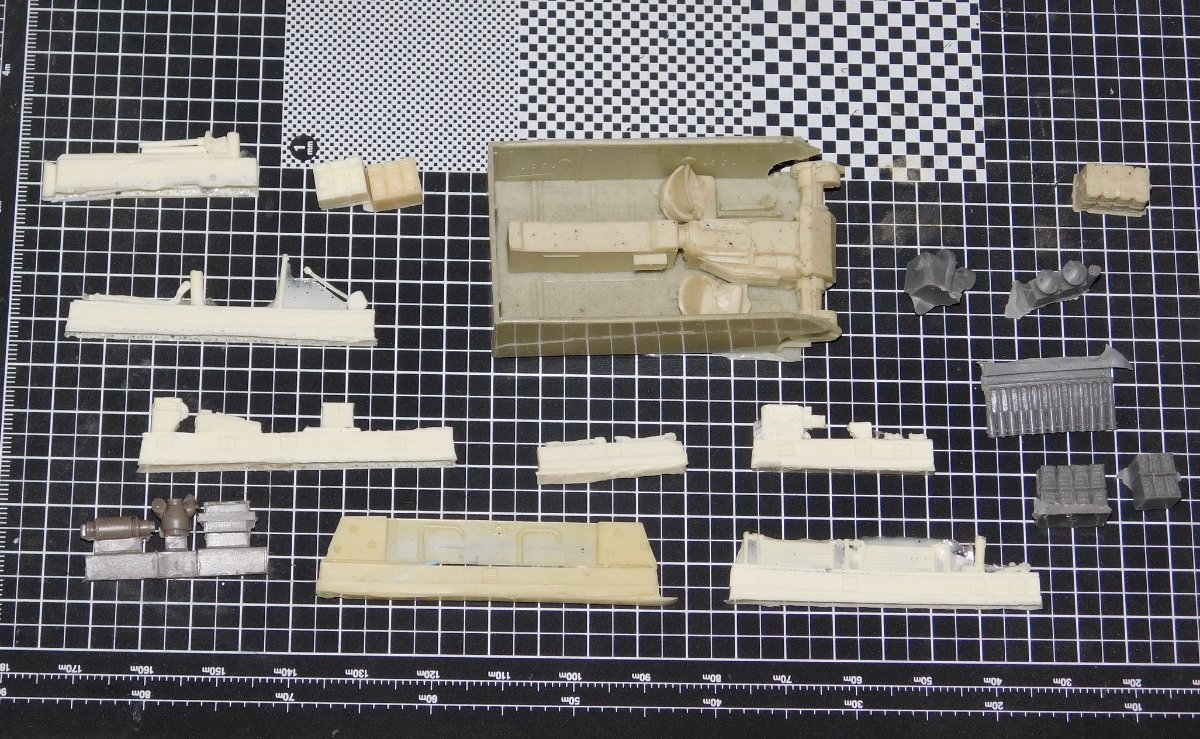

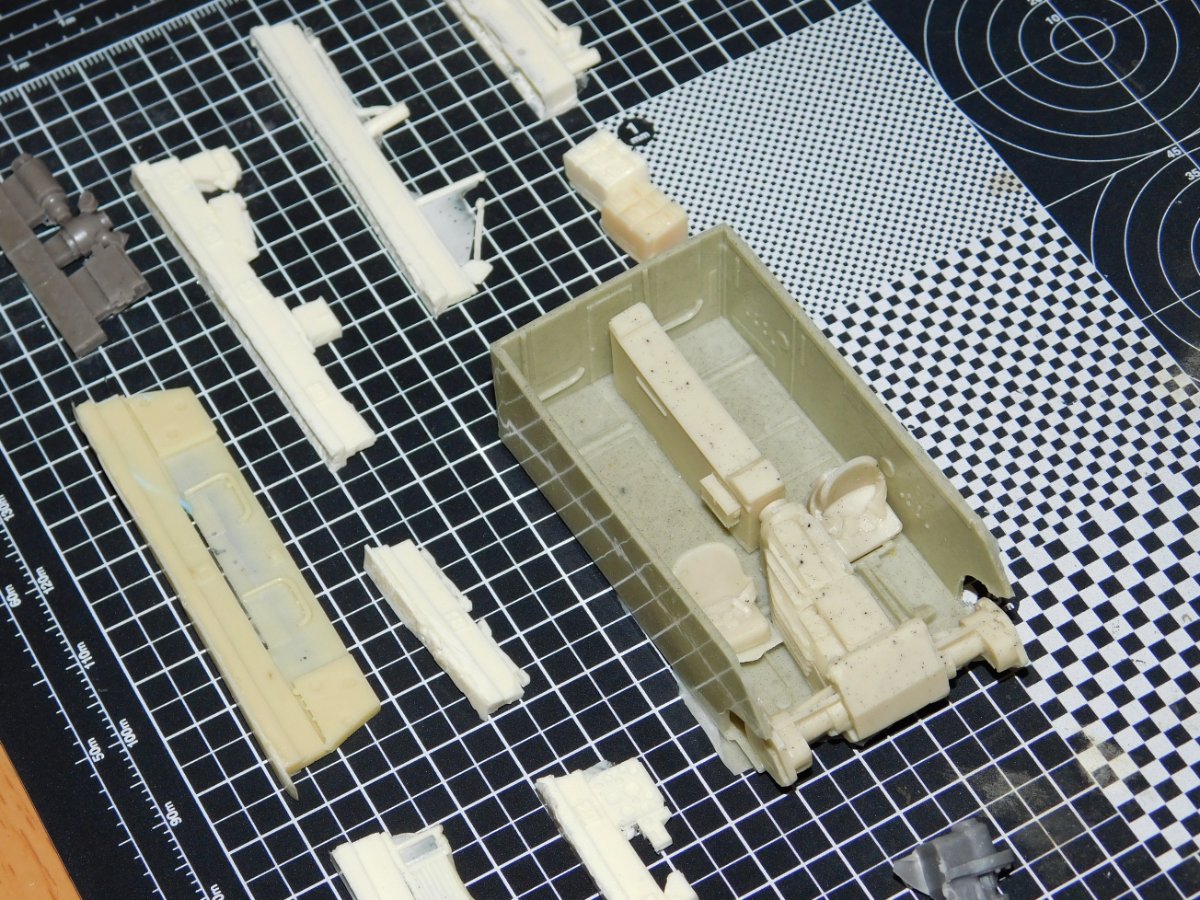

bigmodel Posted Monday at 01:52 PM Share Posted Monday at 01:52 PM Tak wygląda żywiczne wnętrze do M3A3.V w 1/35 Quote Link to comment Share on other sites More sharing options...

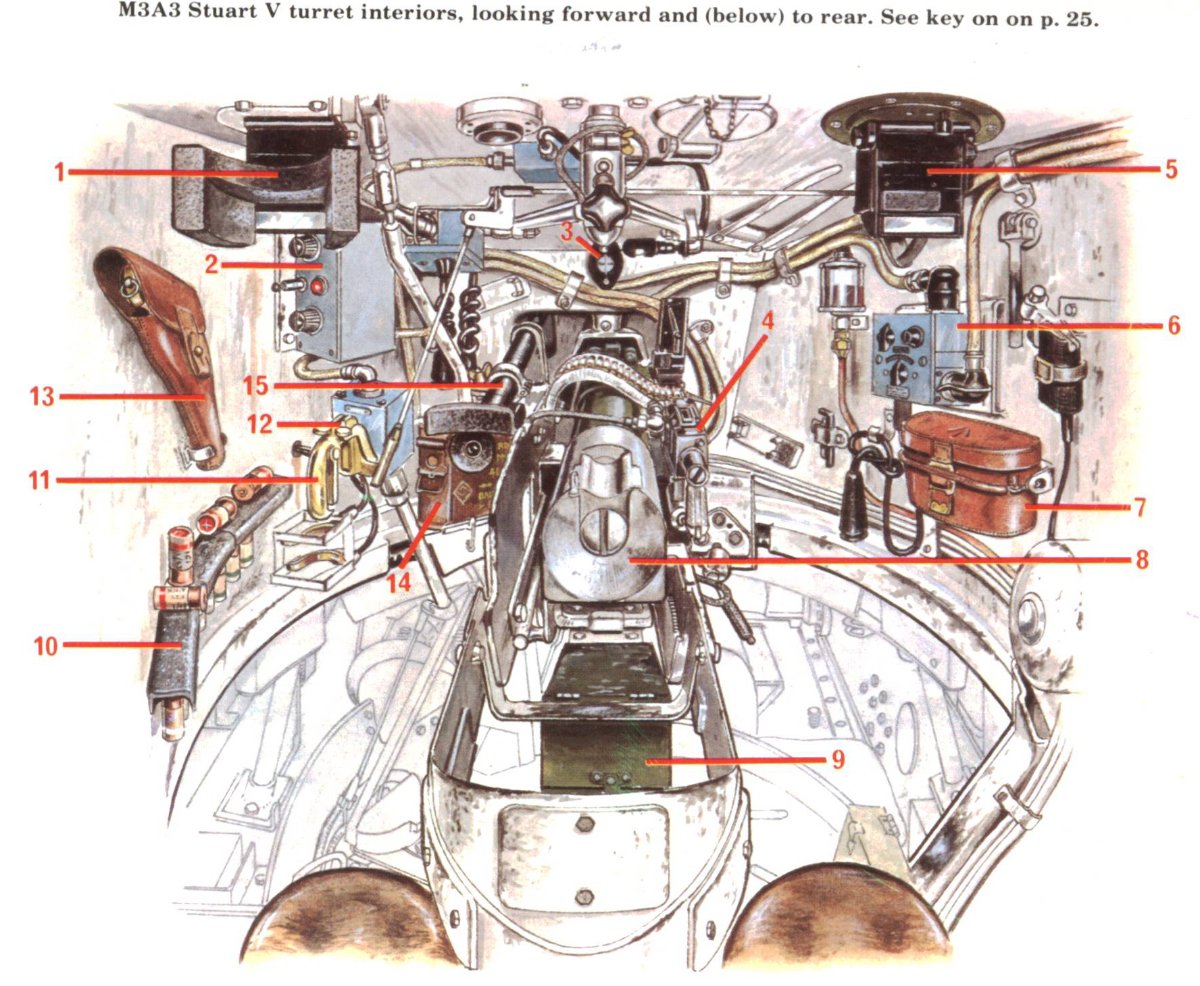

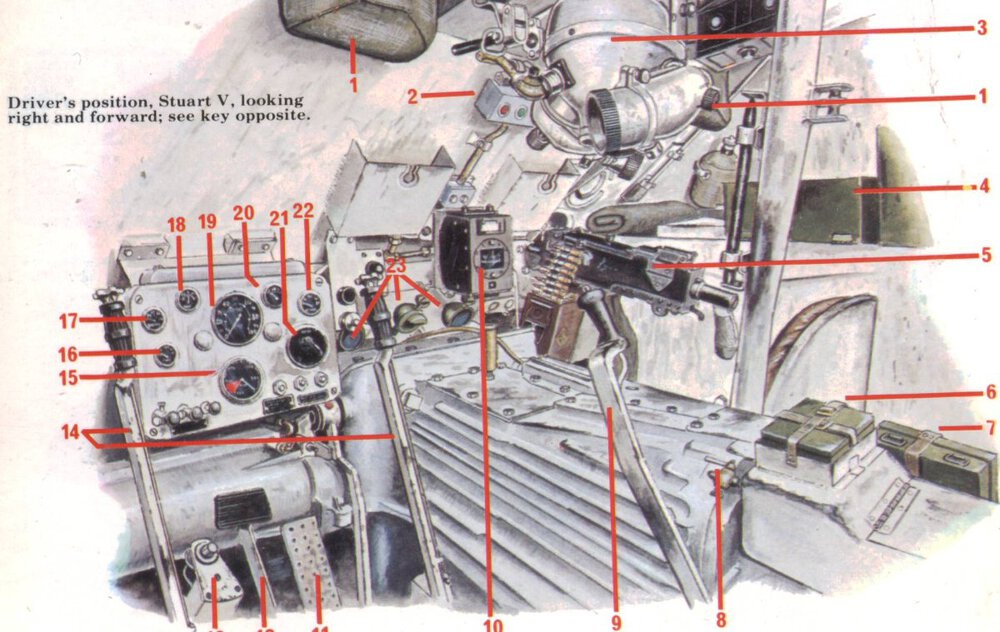

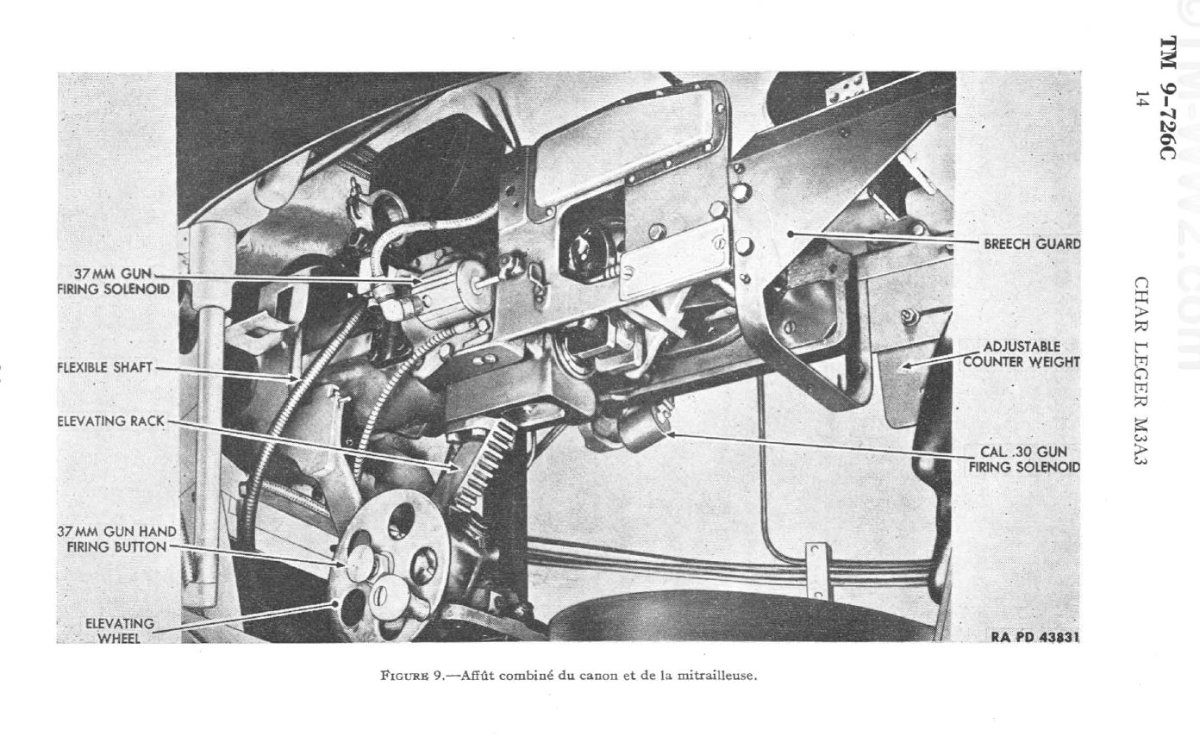

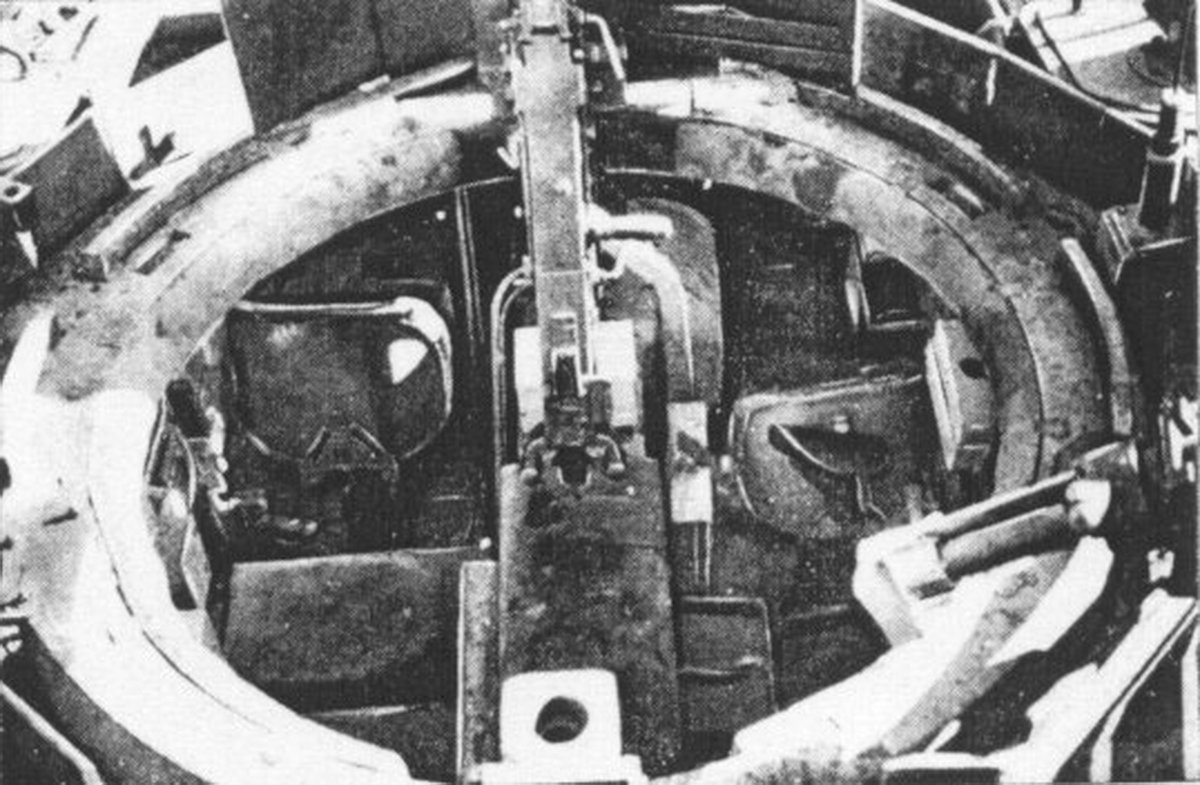

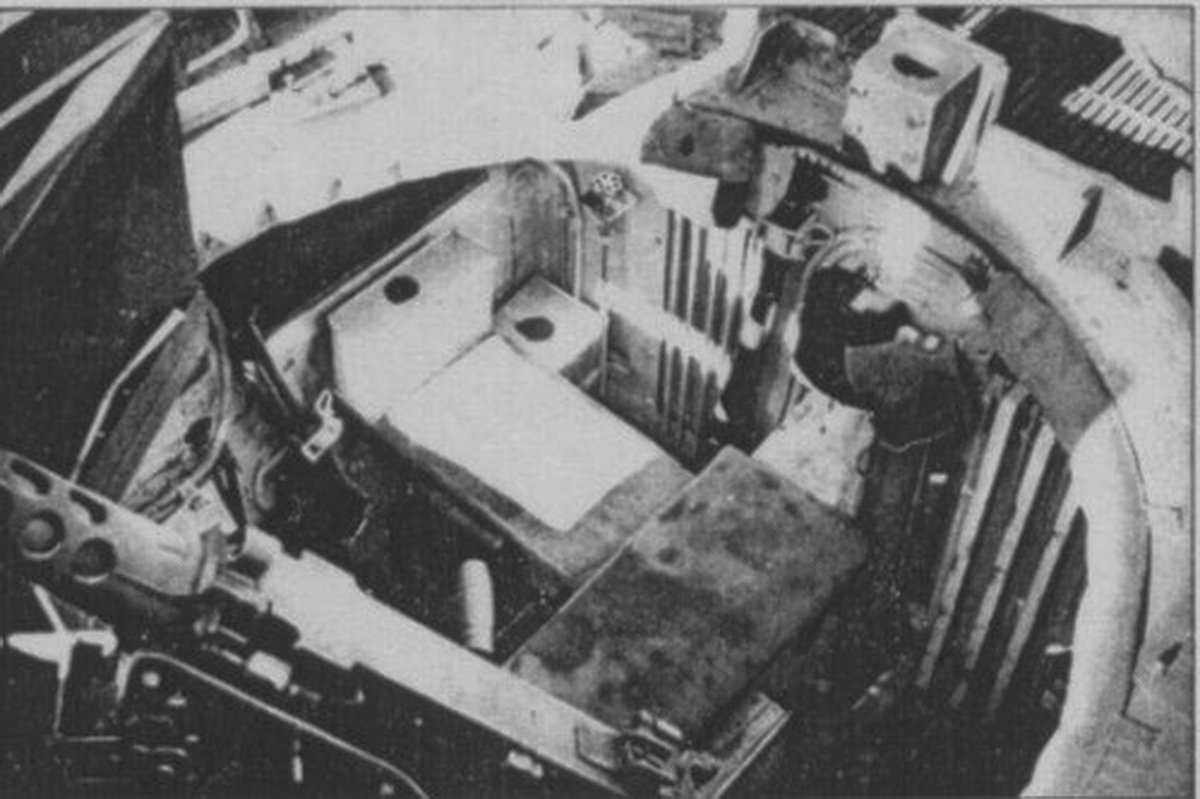

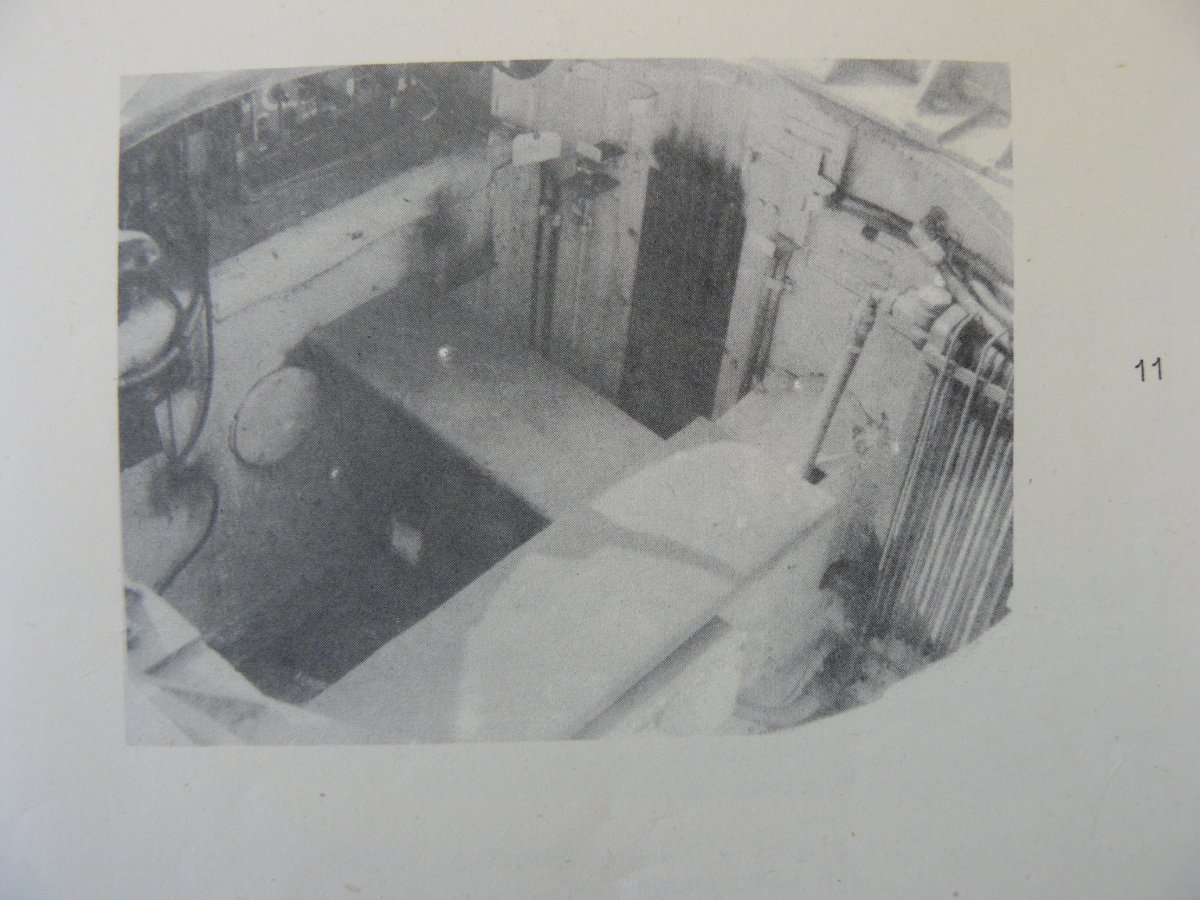

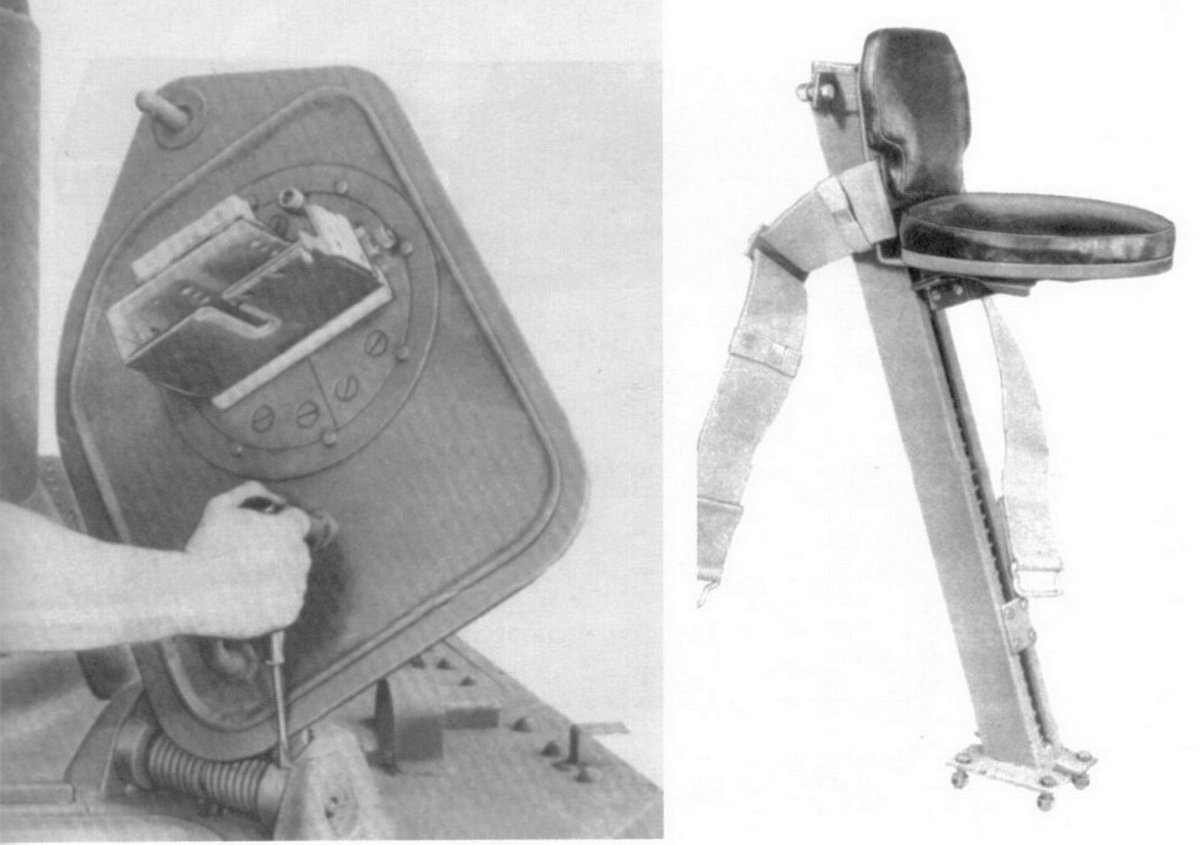

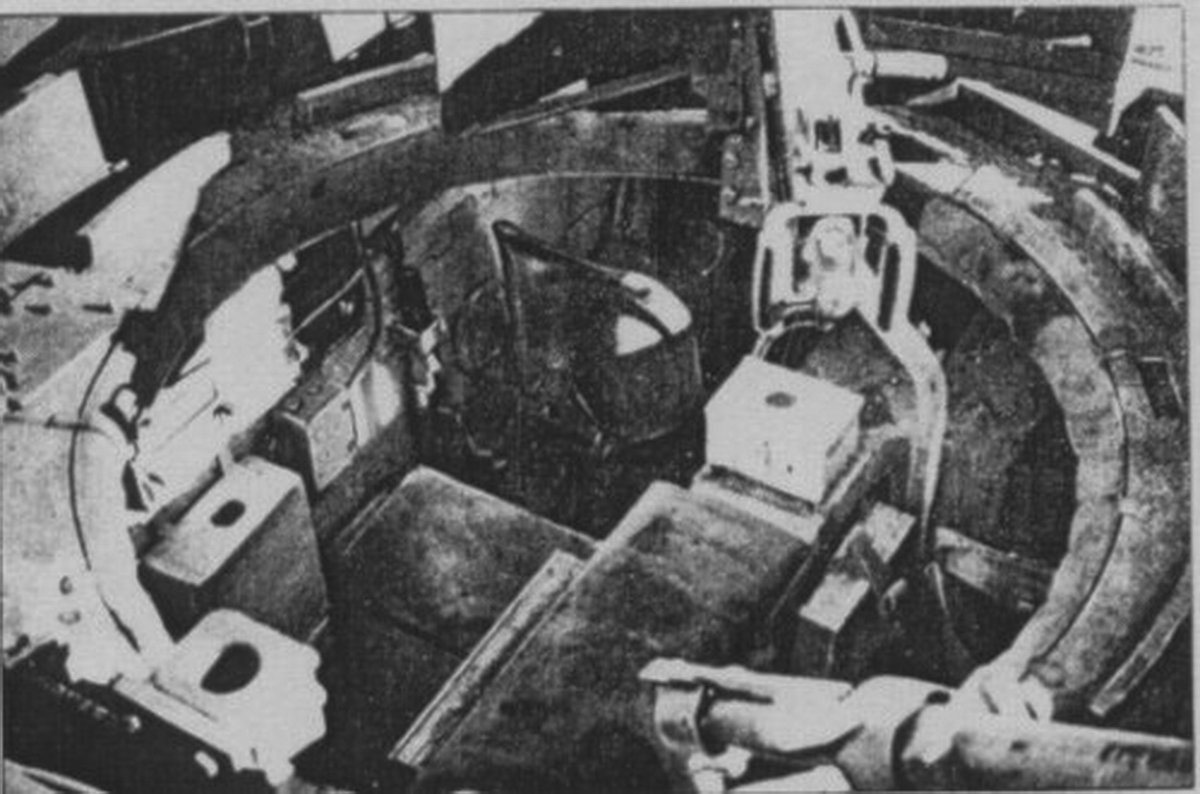

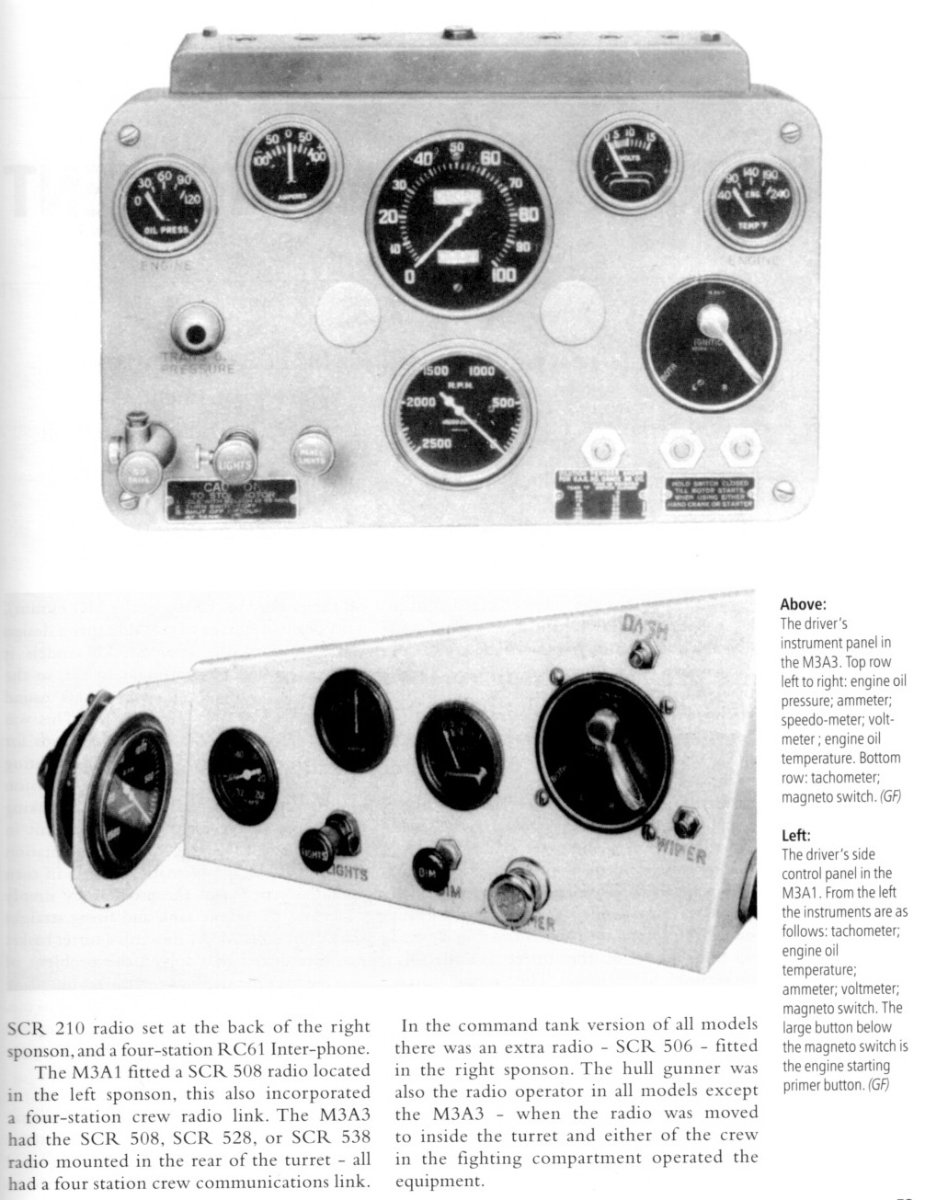

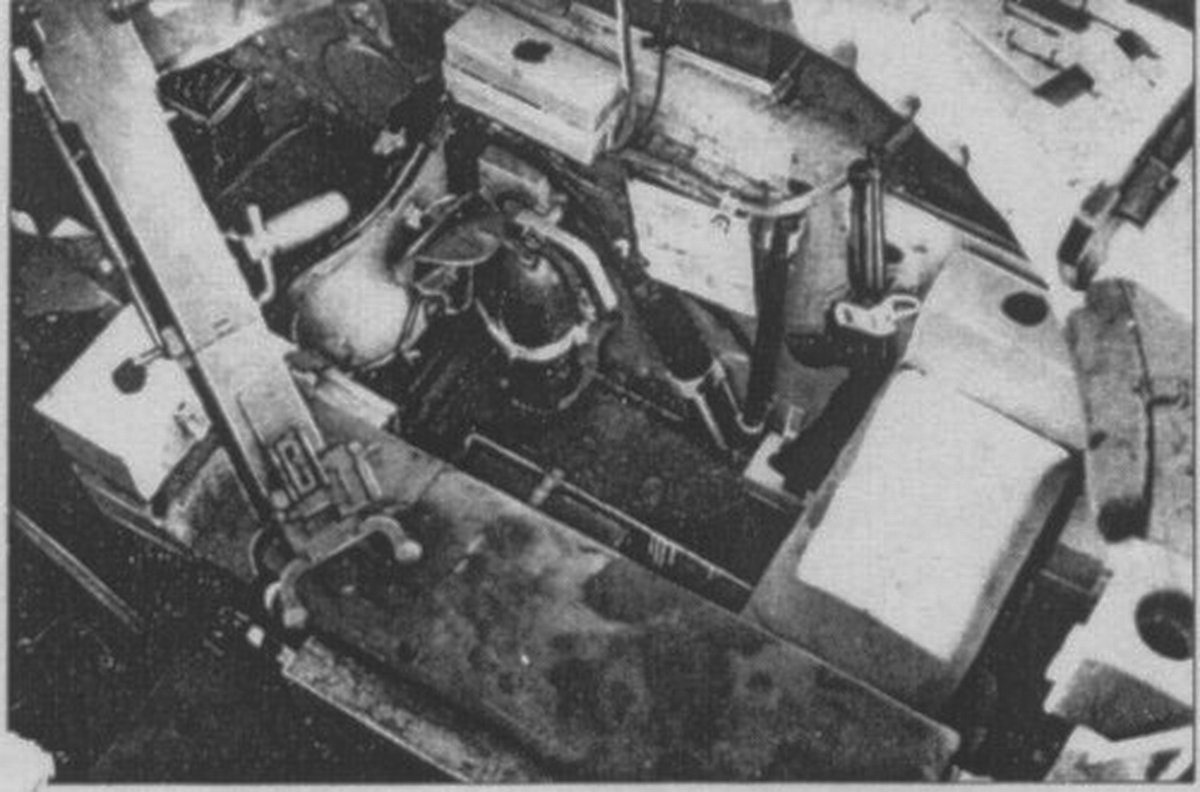

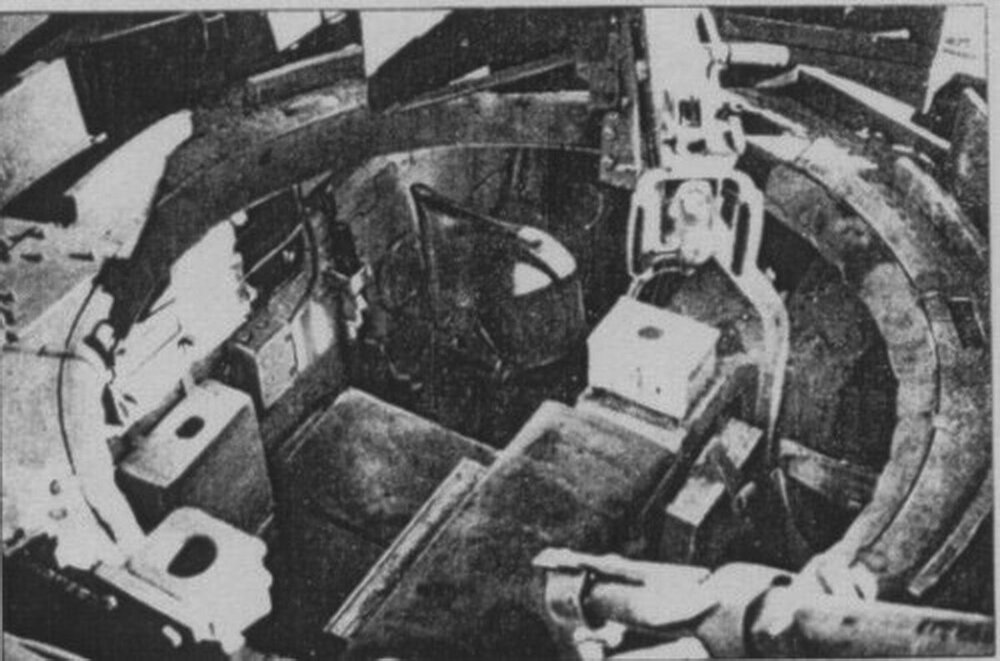

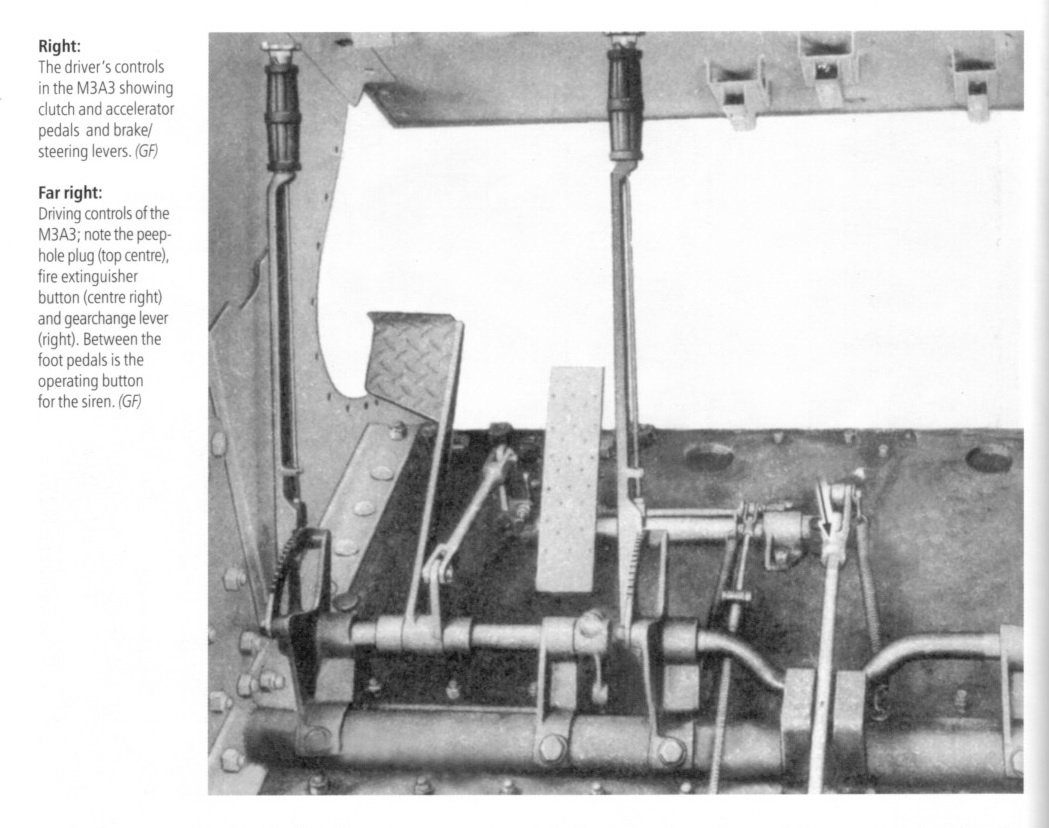

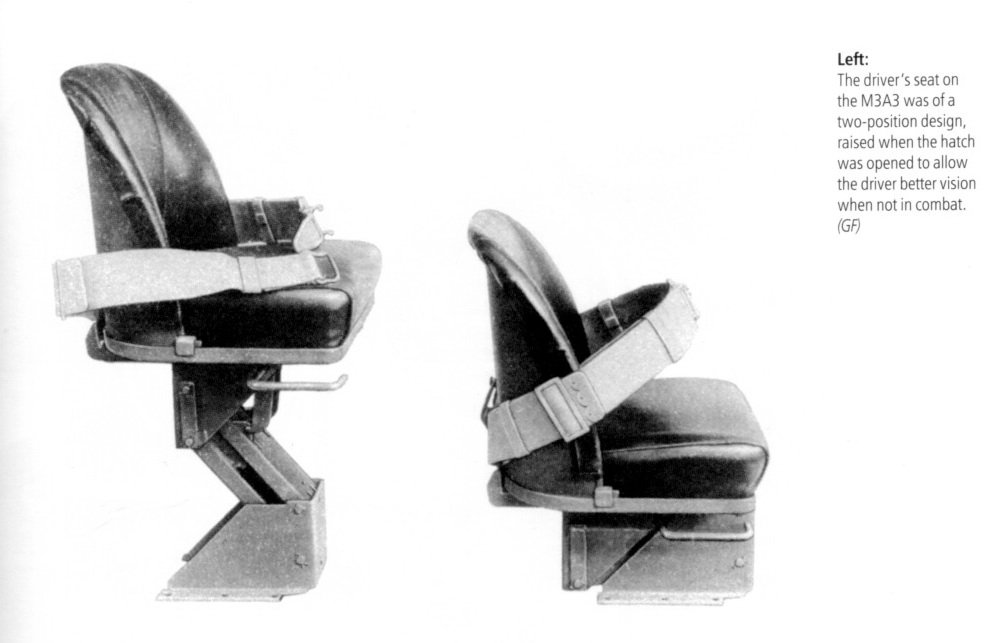

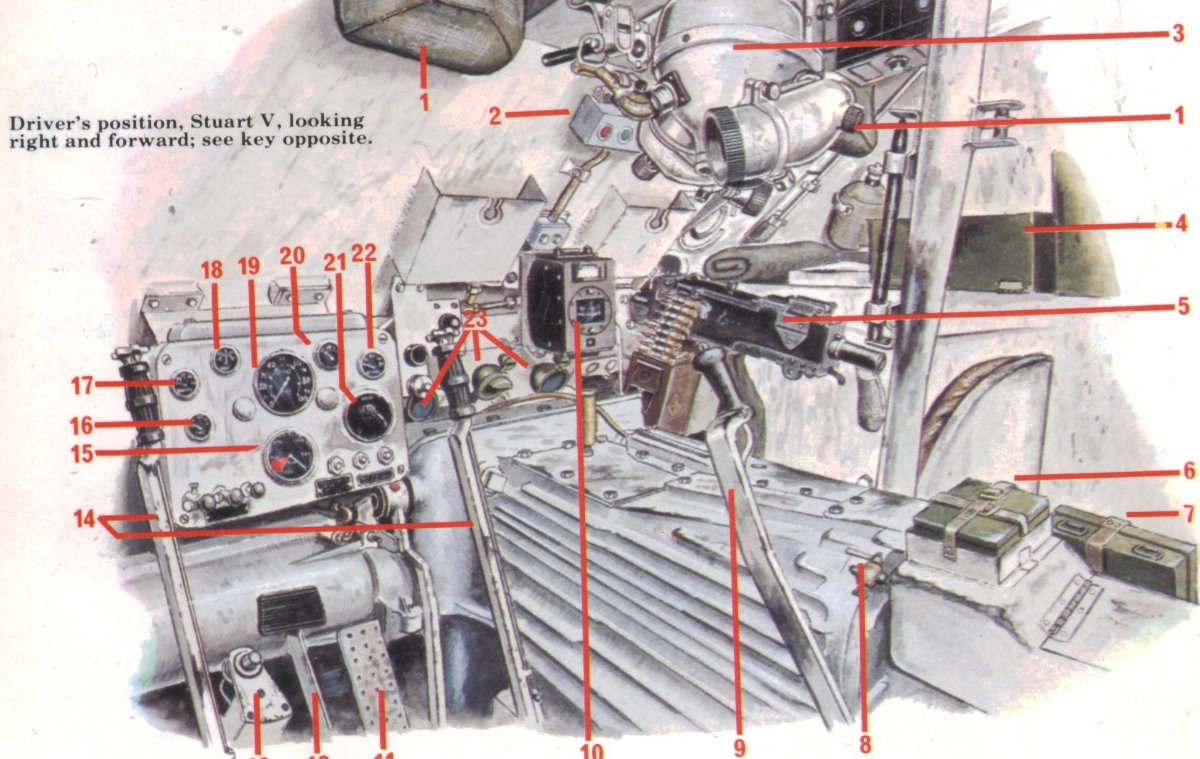

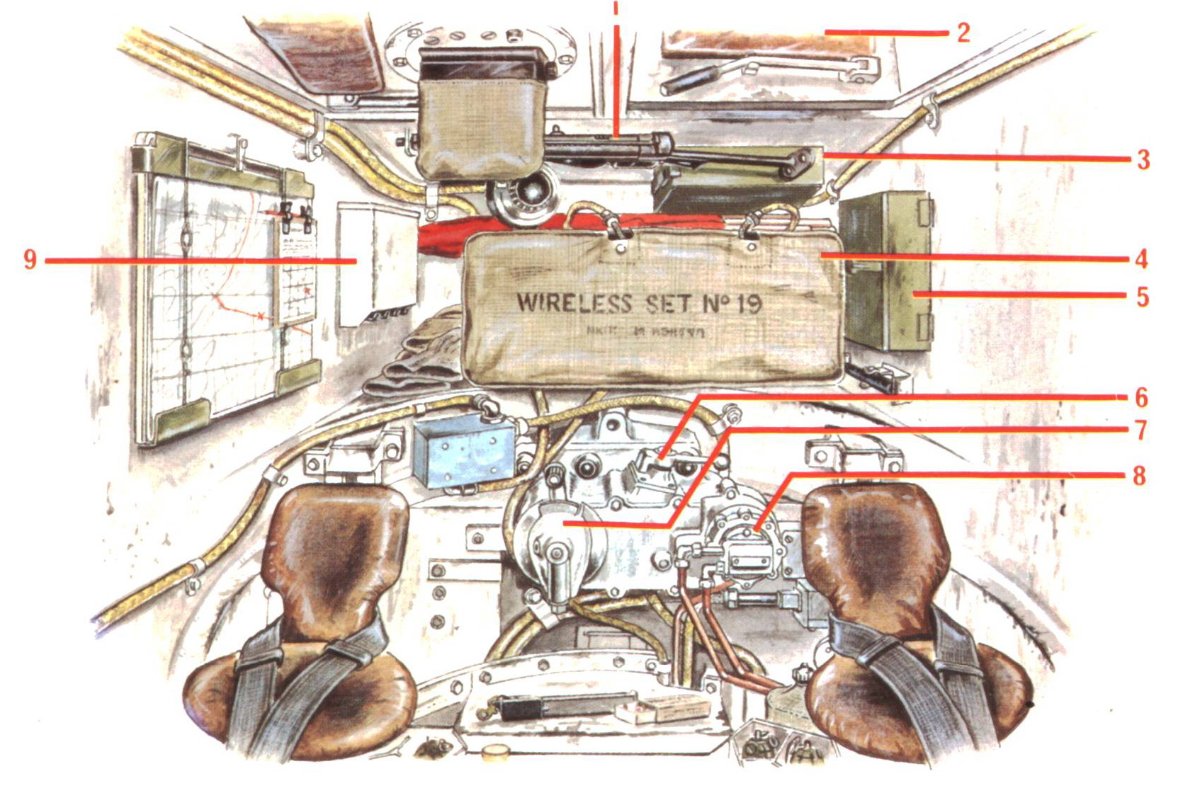

bigmodel Posted Monday at 03:13 PM Share Posted Monday at 03:13 PM Jeszcze kilka detali wnętrza od M3A3 1 1 Quote Link to comment Share on other sites More sharing options...
Popolupo Posted Monday at 07:59 PM Share Posted Monday at 07:59 PM 6 godzin temu, bigmodel napisał: Tak wygląda żywiczne wnętrze do M3A3.V w 1/35 Dzięki Jacku! Robię M3A3 Recce i duużo mi te materiały pomogły. Ta ściana grodziowa od Accurate Armour to ze zdjęciami nie ma nic wspólnego. Na zdjęciach widać, że od strony przedziału są tylko ramki z siatką, nie symetryczne cosie ale chłodnica z wężami donikąd. 1 Quote Link to comment Share on other sites More sharing options...

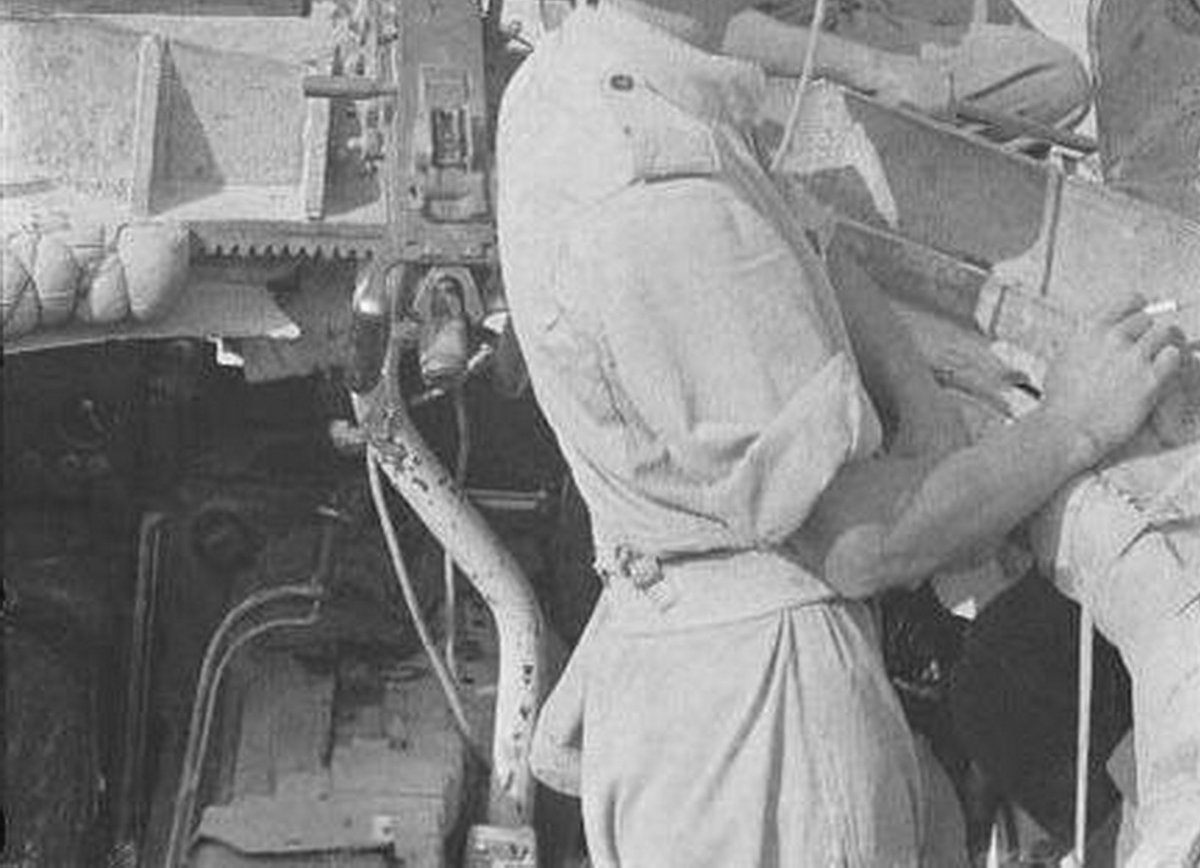

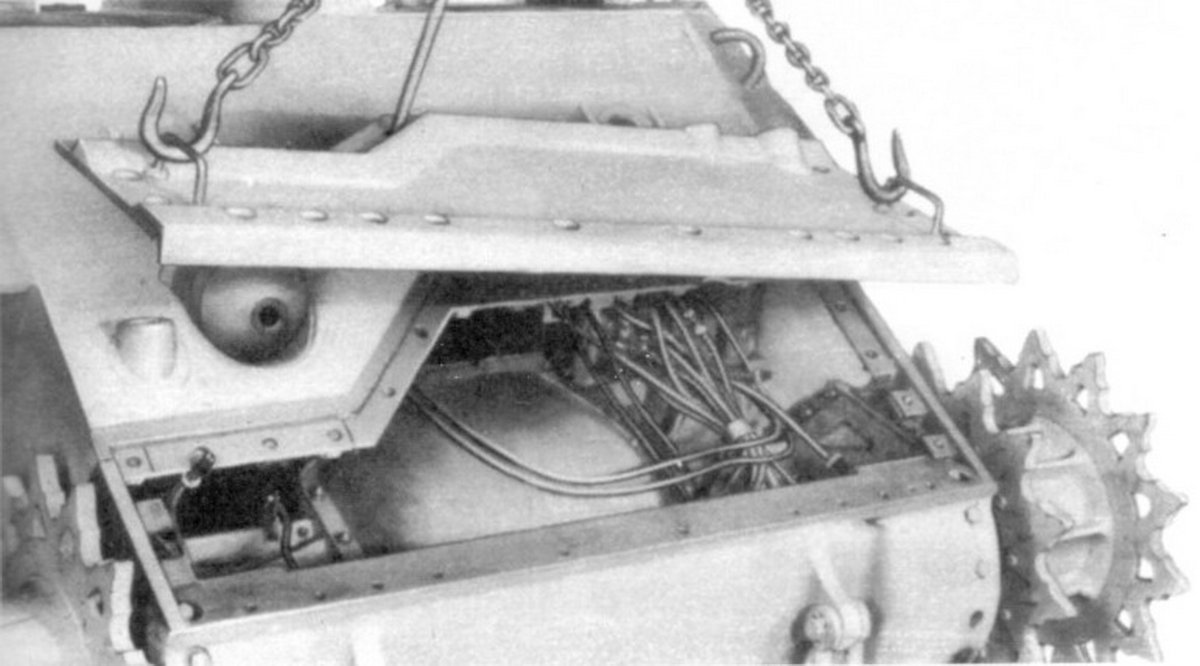

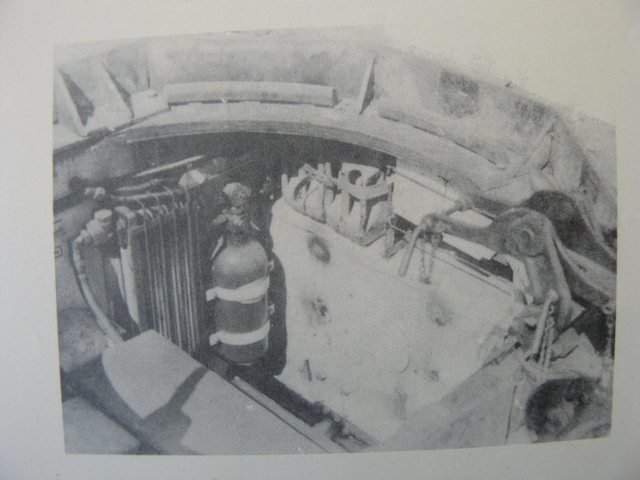

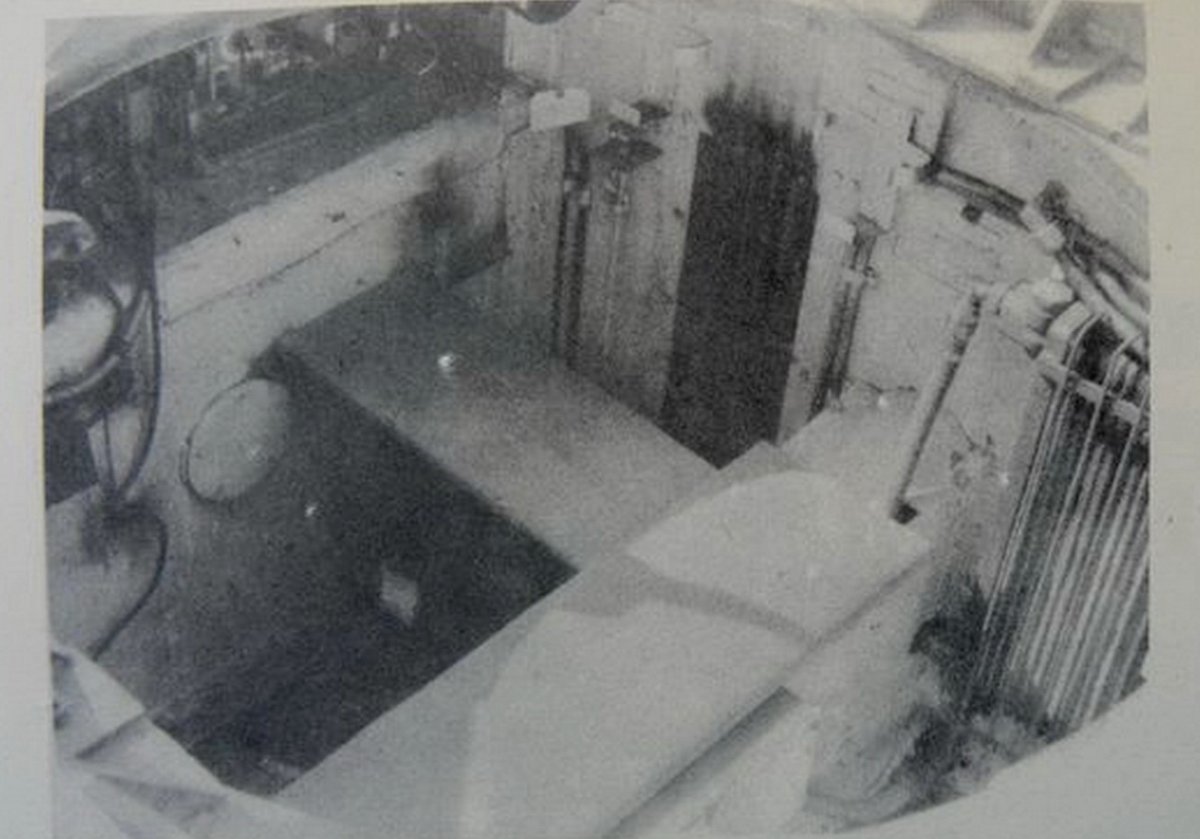

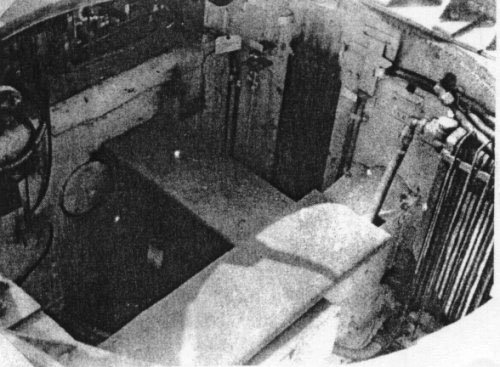

Pan_Cerny Posted Tuesday at 06:17 AM Author Share Posted Tuesday at 06:17 AM Mi też chodzi po głowie Stuart Recce. Ale ja jestem chory jak jestem niepewny jakiegoś elementu konstrukcji. I na przykład w odmętach Internetu znalazłem zdjęcia mocowania osłony przedziału bojowego. I to ta cholerna chłodnica oleju (chyba od skrzyni biegów) jest po stronie przedziału bojowego, czyli tak jak w M3/M3A1. I bądź tu człowieku mądry.... Quote Link to comment Share on other sites More sharing options...

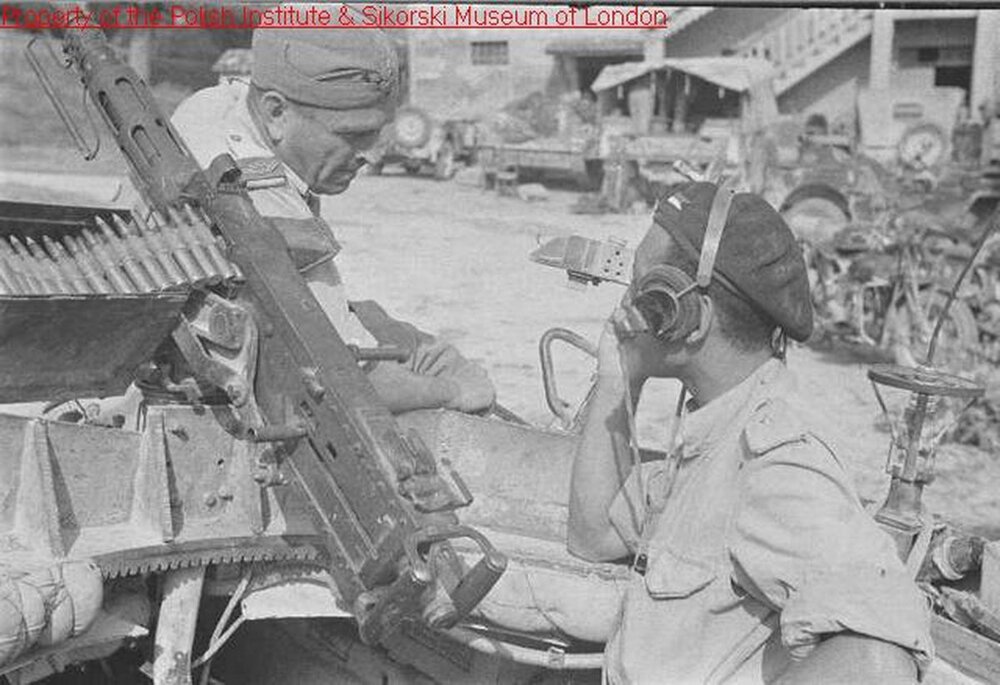

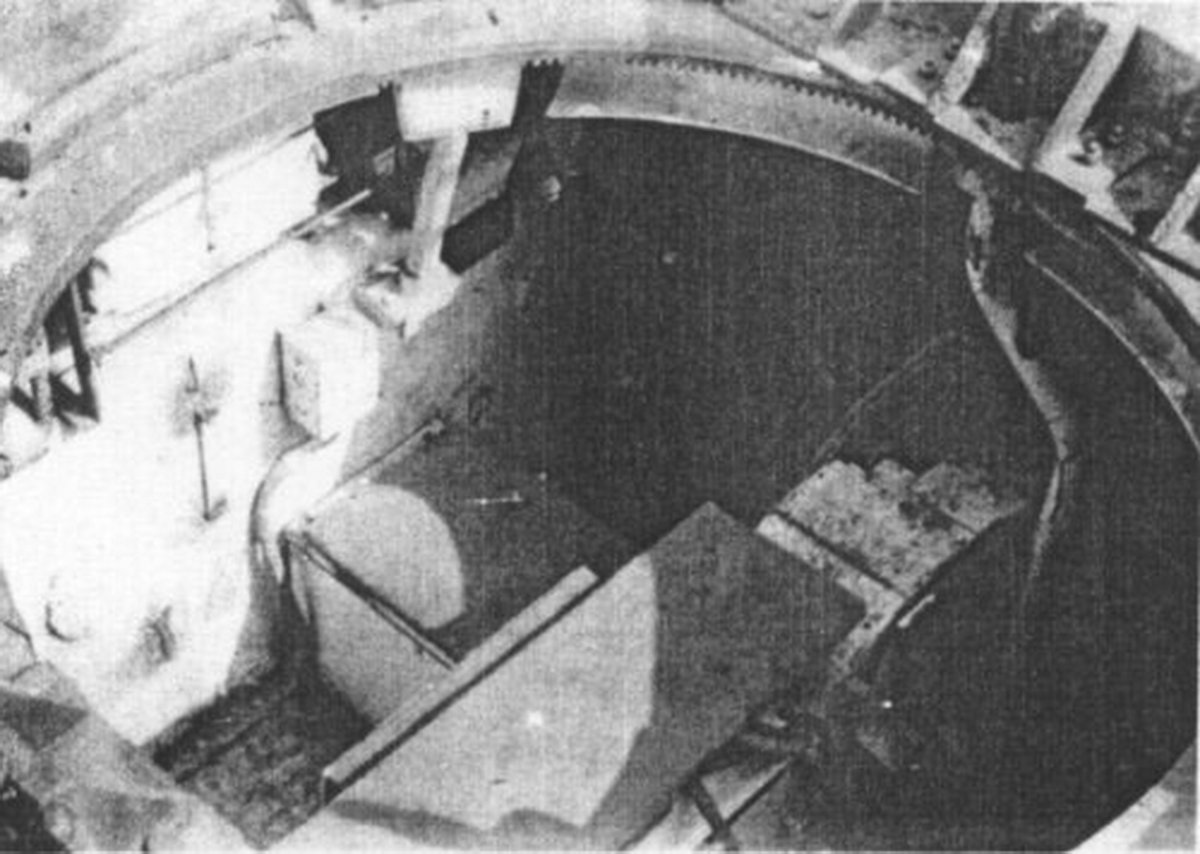

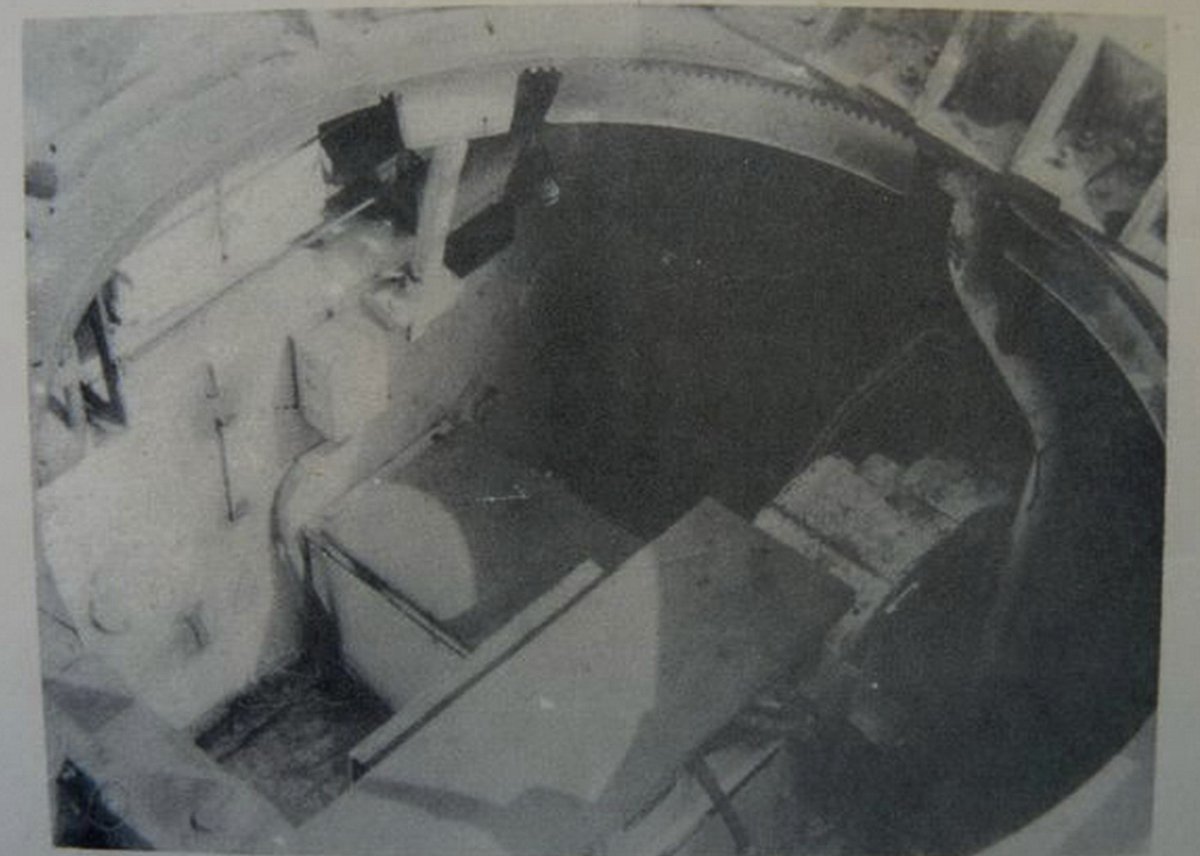

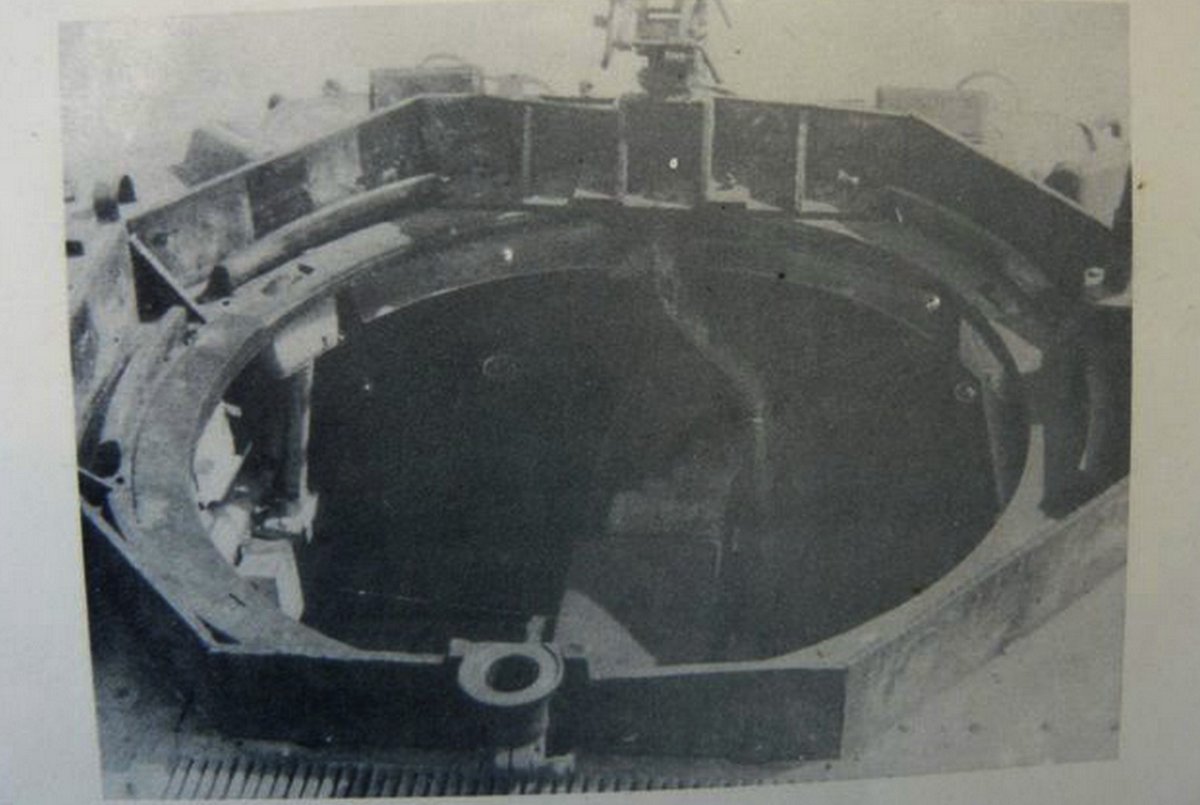

bigmodel Posted Tuesday at 10:00 AM Share Posted Tuesday at 10:00 AM 3 godziny temu, Pan_Cerny napisał: Mi też chodzi po głowie Stuart Recce. Ale ja jestem chory jak jestem niepewny jakiegoś elementu konstrukcji. I na przykład w odmętach Internetu znalazłem zdjęcia mocowania osłony przedziału bojowego. I to ta cholerna chłodnica oleju (chyba od skrzyni biegów) jest po stronie przedziału bojowego, czyli tak jak w M3/M3A1. I bądź tu człowieku mądry.... Reszta zdjęć Stuarta Rece, do kompletu. 2 Quote Link to comment Share on other sites More sharing options...
bigmodel Posted Tuesday at 03:32 PM Share Posted Tuesday at 03:32 PM (edited) W dniu 6.07.2026 o 14:11, Pan_Cerny napisał: Drodzy koledzy, poszukuję zdjęć/rysunków wnętrza Stuarta w wersji M3A3. Cała literatura którą mam dotyczy albo M3/M3A1 albo M5. Wersja M3A3 jest potraktowana po macoszemu. Podobnie ze wszelkimi walkaround'ami. Są zdjęcia zewnętrza, ale nie natrafiłem nigdzie na żadne zdjęcia środka pojazdu. Żadnych filmów, ani relacji z odbudowy. Nic zupełnie. Wnętrze powinno być zbliżone do M3A1, ale nie wiem jak bardzo. Interesuje mnie np. wygląd ściany oddzielającej przedział bojowy od silnika. Będę wdzięczny za wszelkie informacje. Pytam z ciekawości. Jakiego M3A3, chcesz robić ?. Polskiego, Jugosłowiańskiego czy Francuskiego. Edited Tuesday at 03:38 PM by bigmodel Quote Link to comment Share on other sites More sharing options...

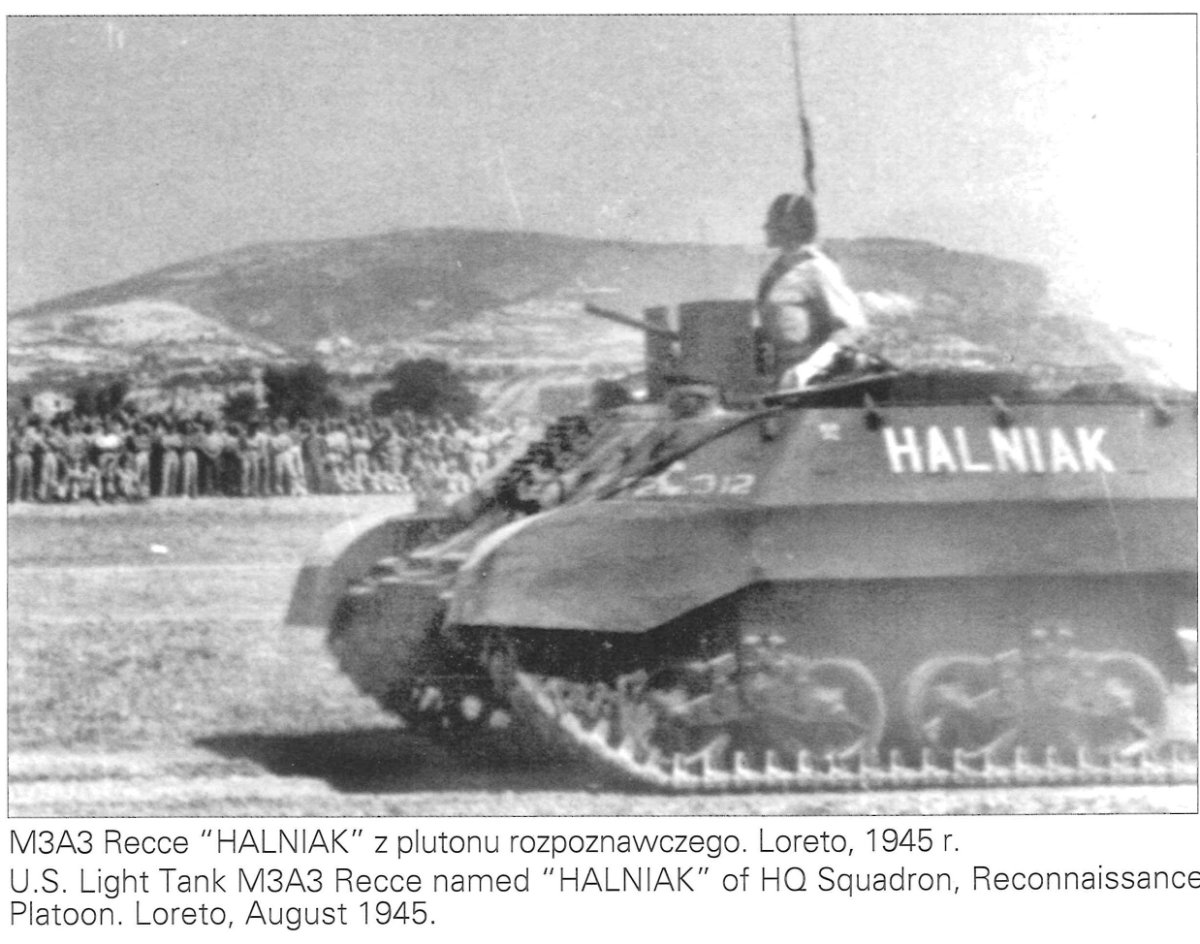

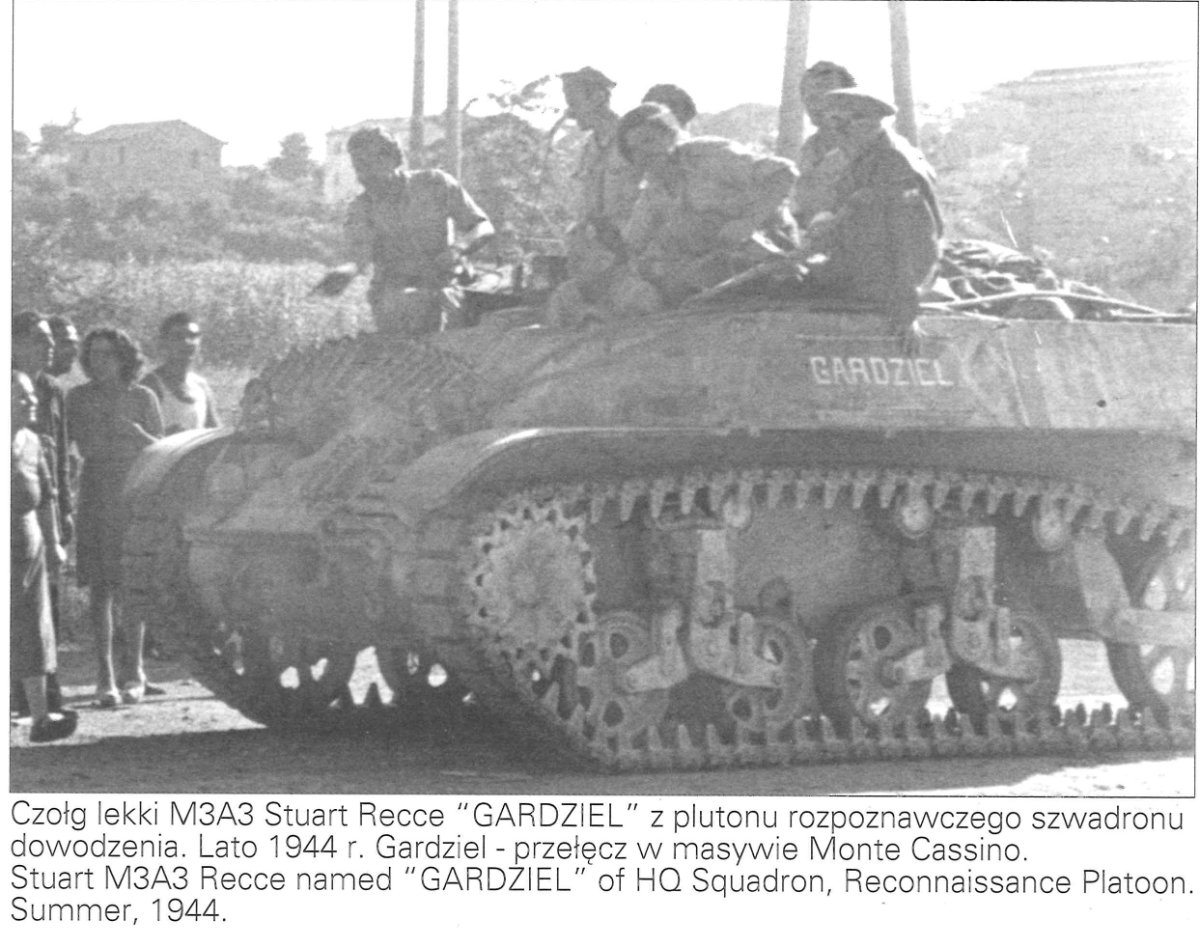

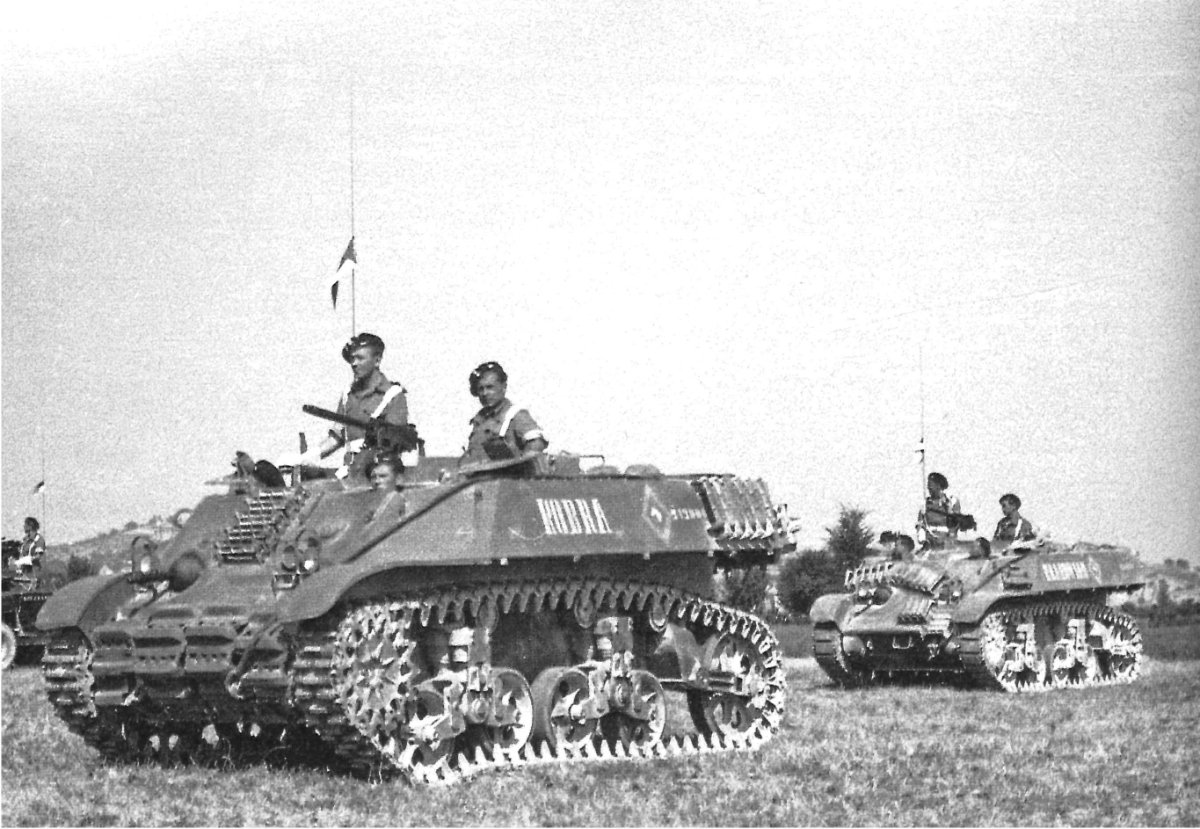

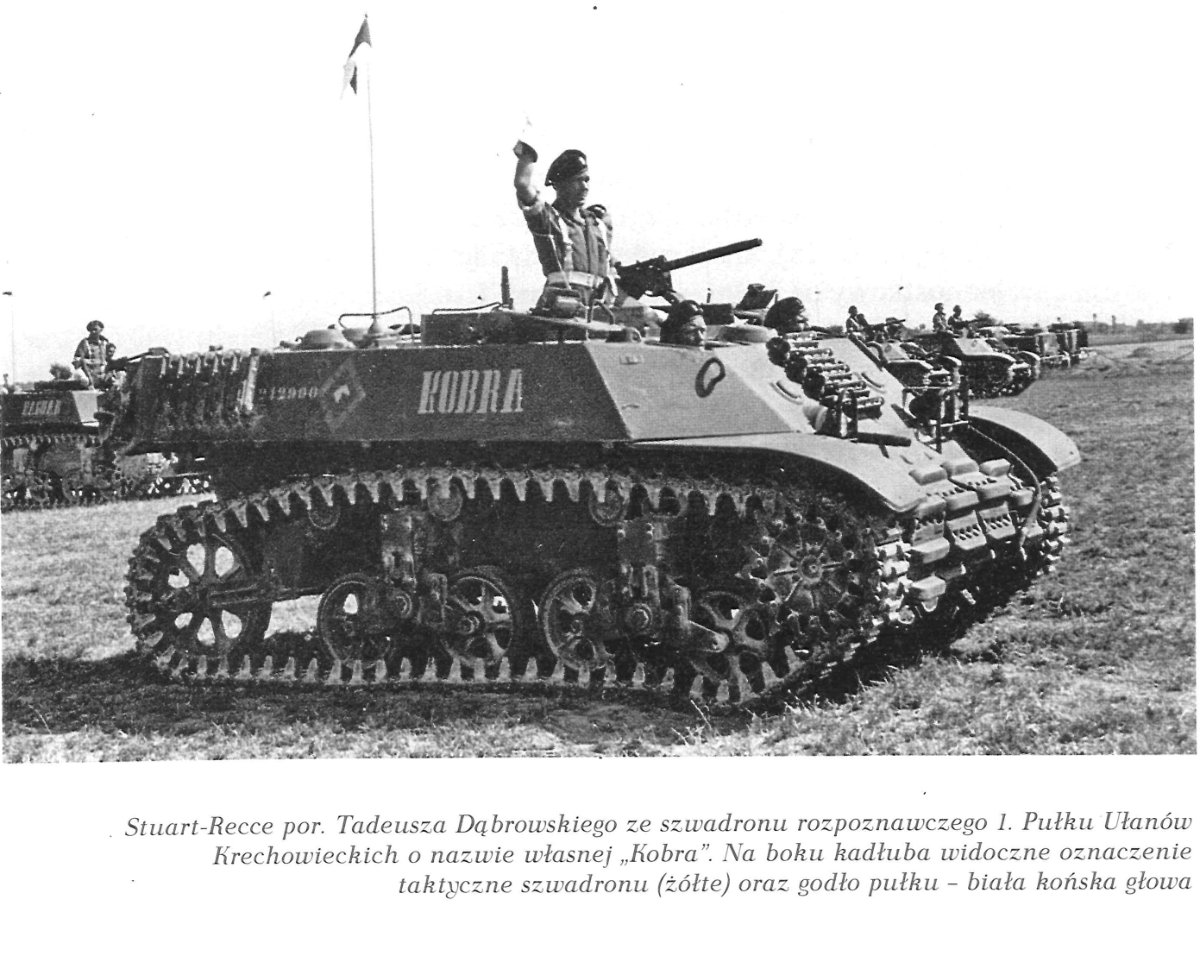

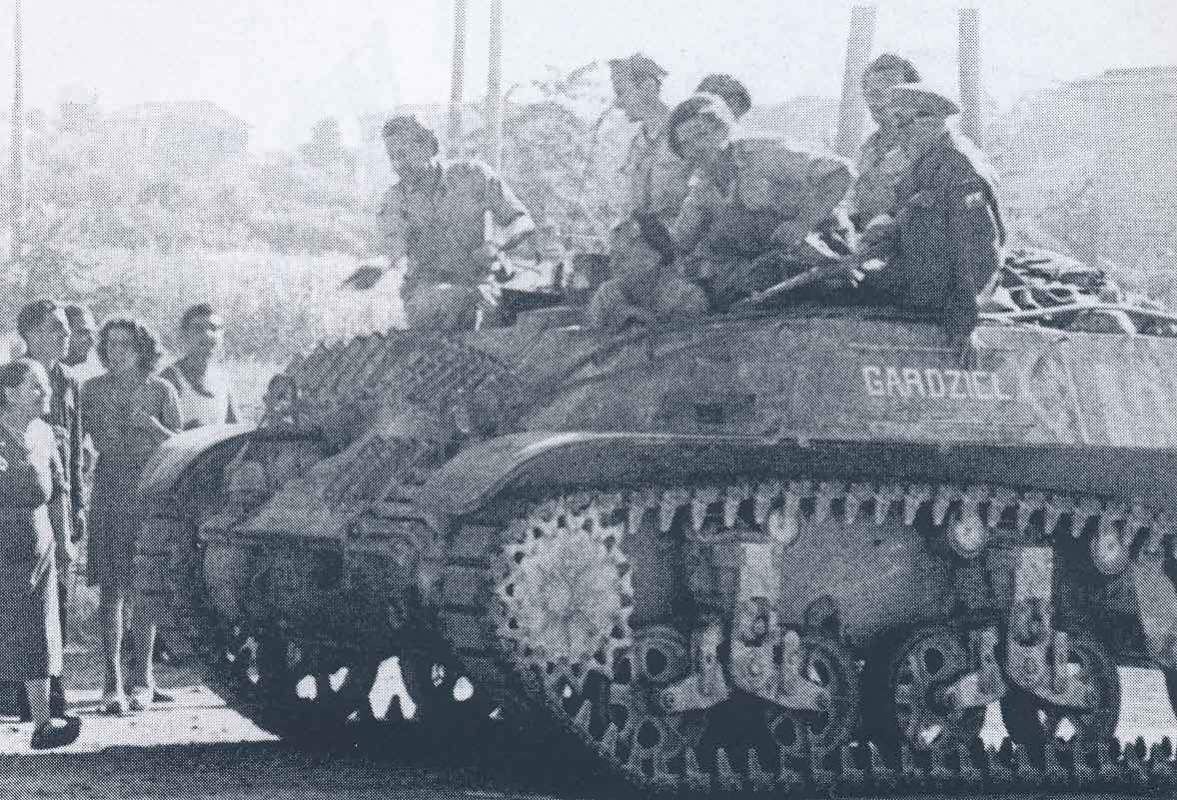

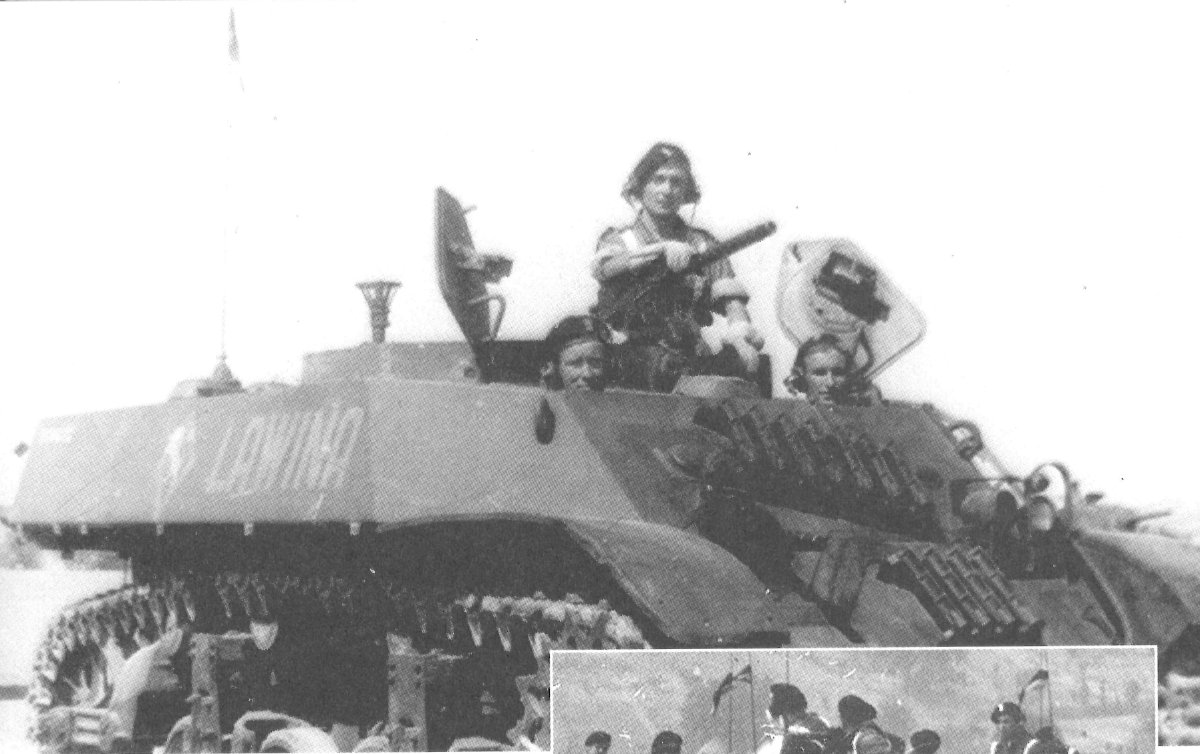

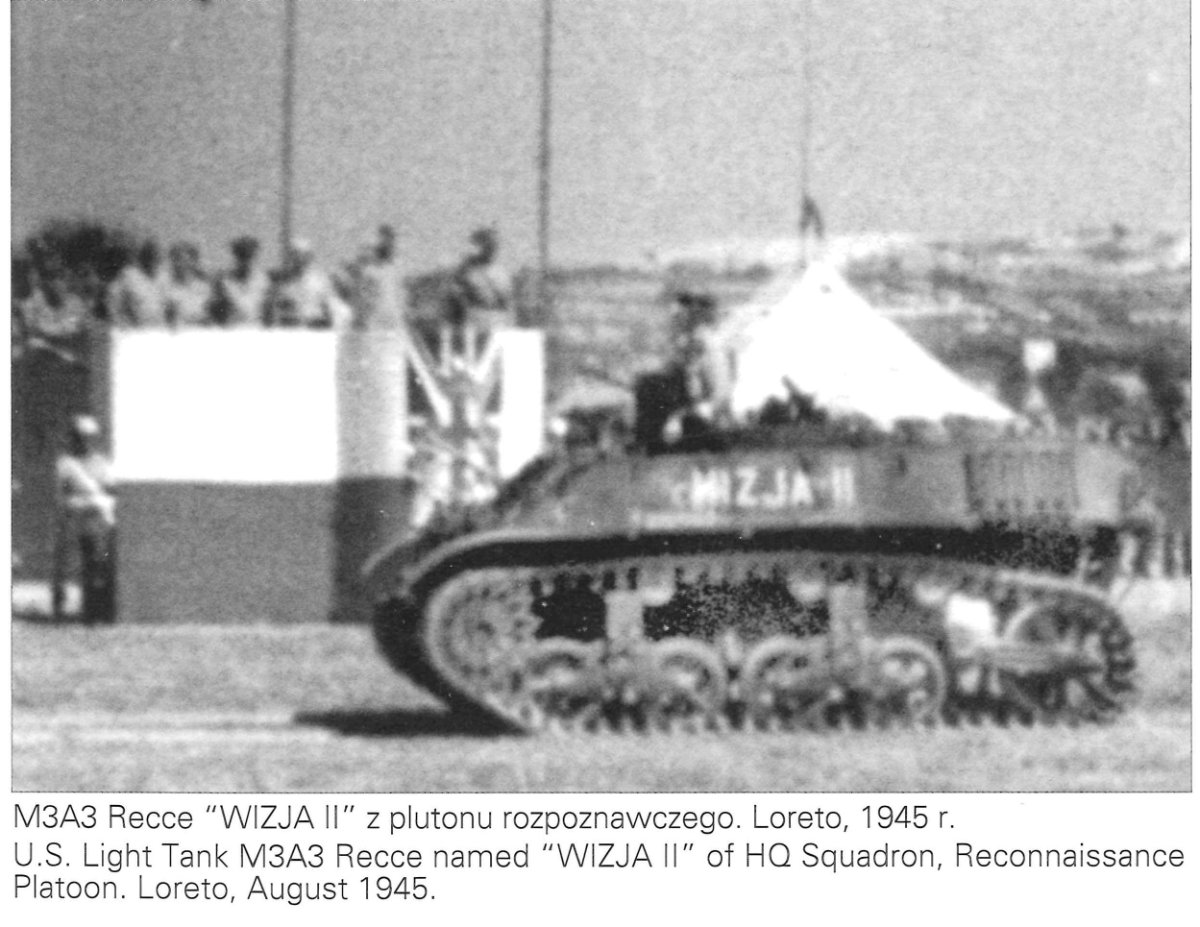

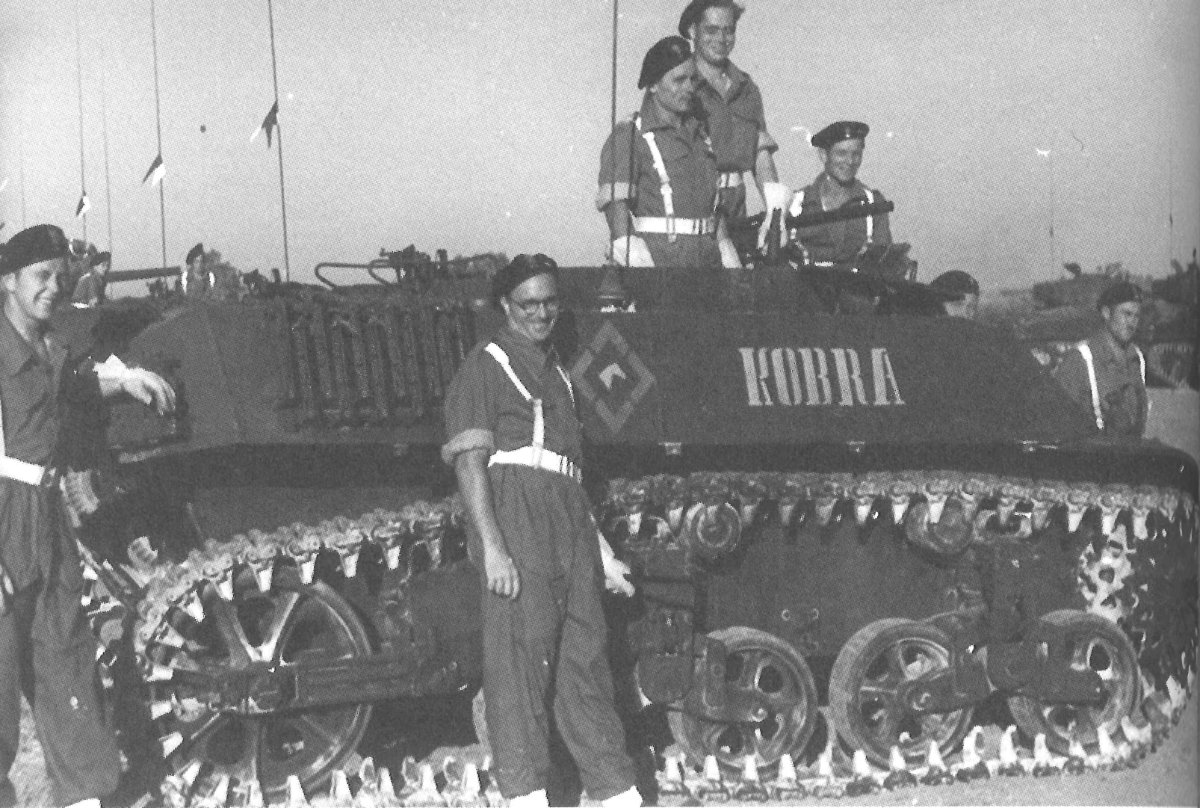

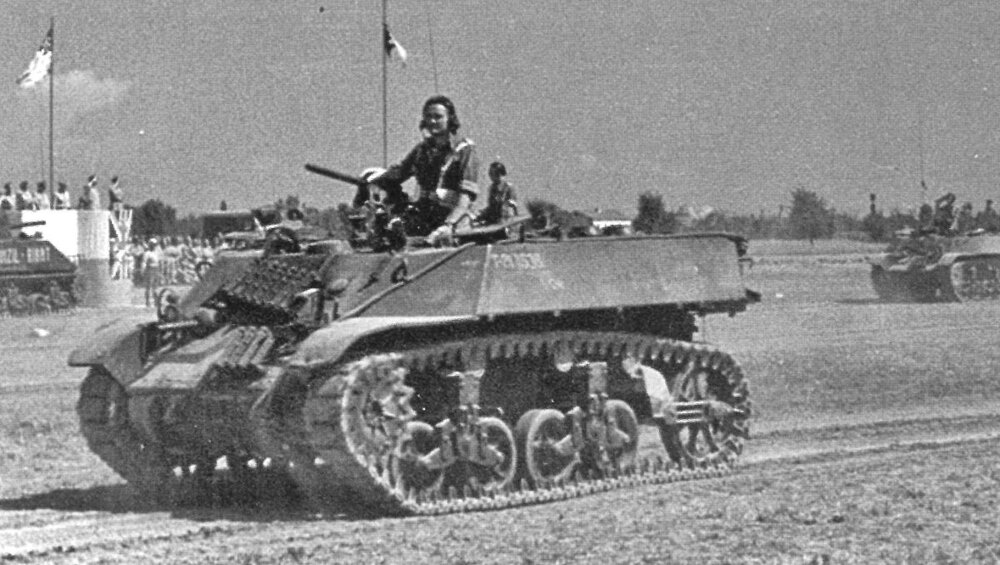

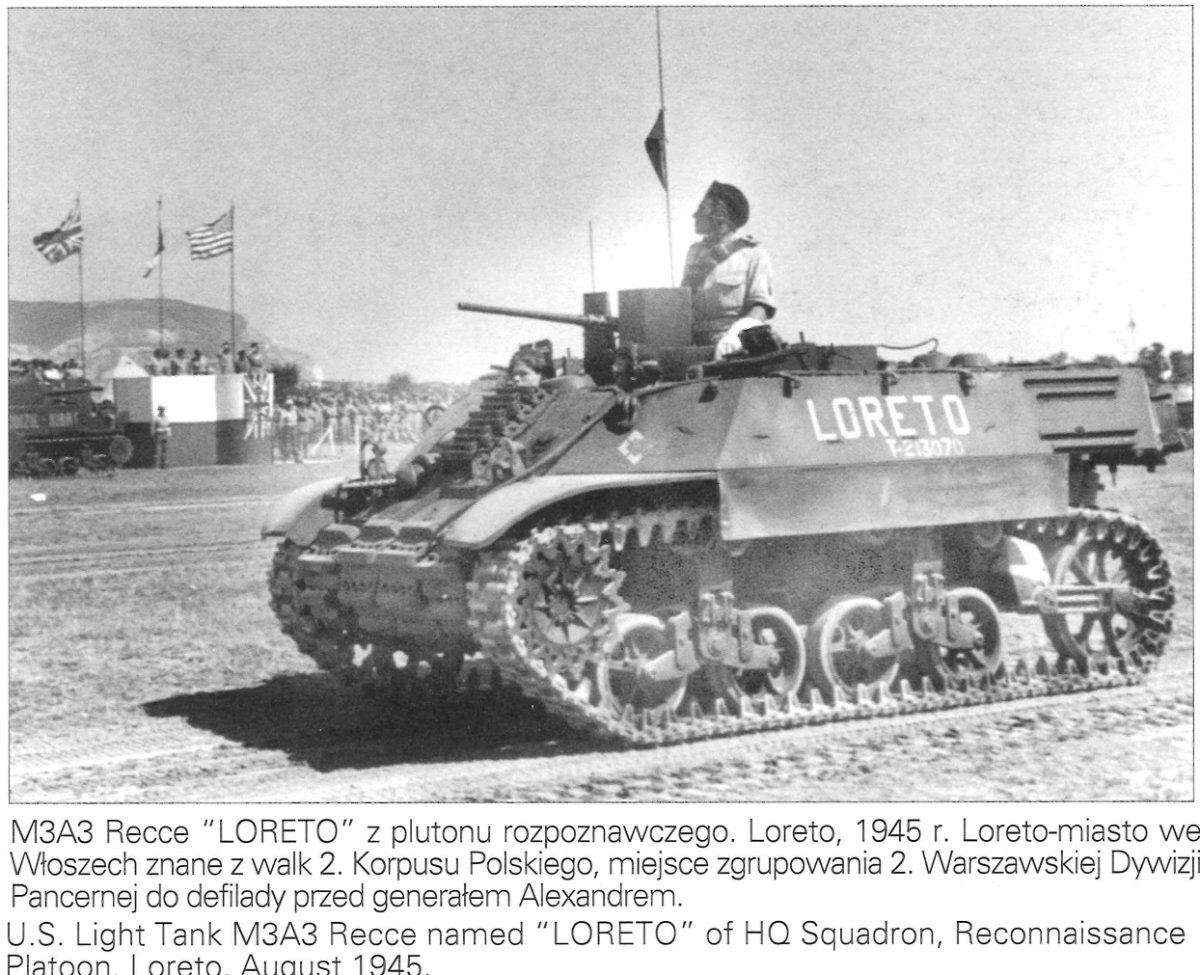

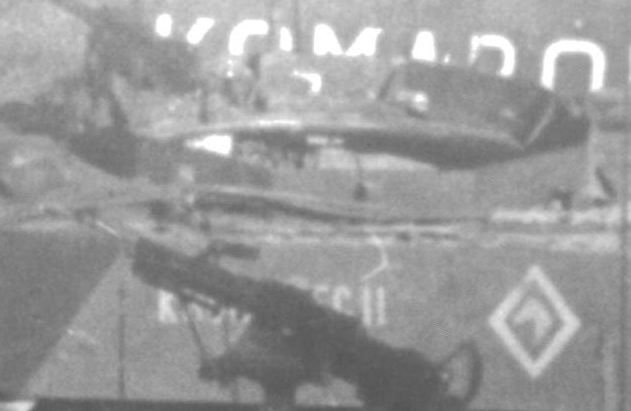

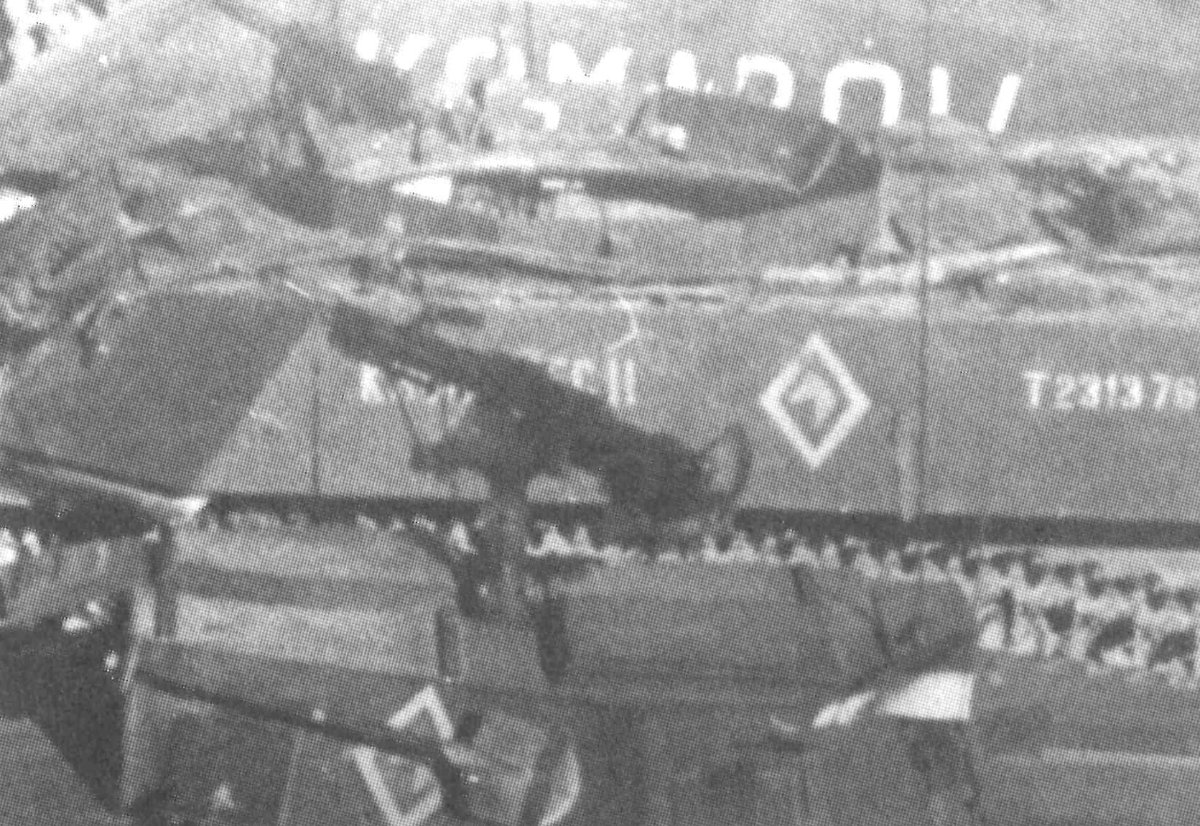

Pan_Cerny Posted Tuesday at 05:27 PM Author Share Posted Tuesday at 05:27 PM 1 godzinę temu, bigmodel napisał: Pytam z ciekawości. Jakiego M3A3, chcesz robić ?. Polskiego, Jugosłowiańskiego czy Francuskiego. Polskiego. Najchętniej któregoś z tych: KOBRA ol Albo LORETO Oba mają gąsienice T36 i fajne dopancerzenie z gąsienic Matildy (skąd oni je wzięli we Włoszech?). A LORETO ma jeszcze nietypowe uzbrojenie, bo półcalówkę zamiast Browninga M1919. Tylko zastanawia mnie czy one mają kosz na bambetle z tyłu. Oczywiście lepszy były pojazd w takiej konfiguracji ale walczący a nie z defilady. Jednak nie znalazłem zdjęć takich recce z czasów wojny. Znam tylko zdjęcie Gardzieli, ale on jest na klasycznych gumiakach i bez dodatkowego opancerzenia. Marek 2 Quote Link to comment Share on other sites More sharing options...

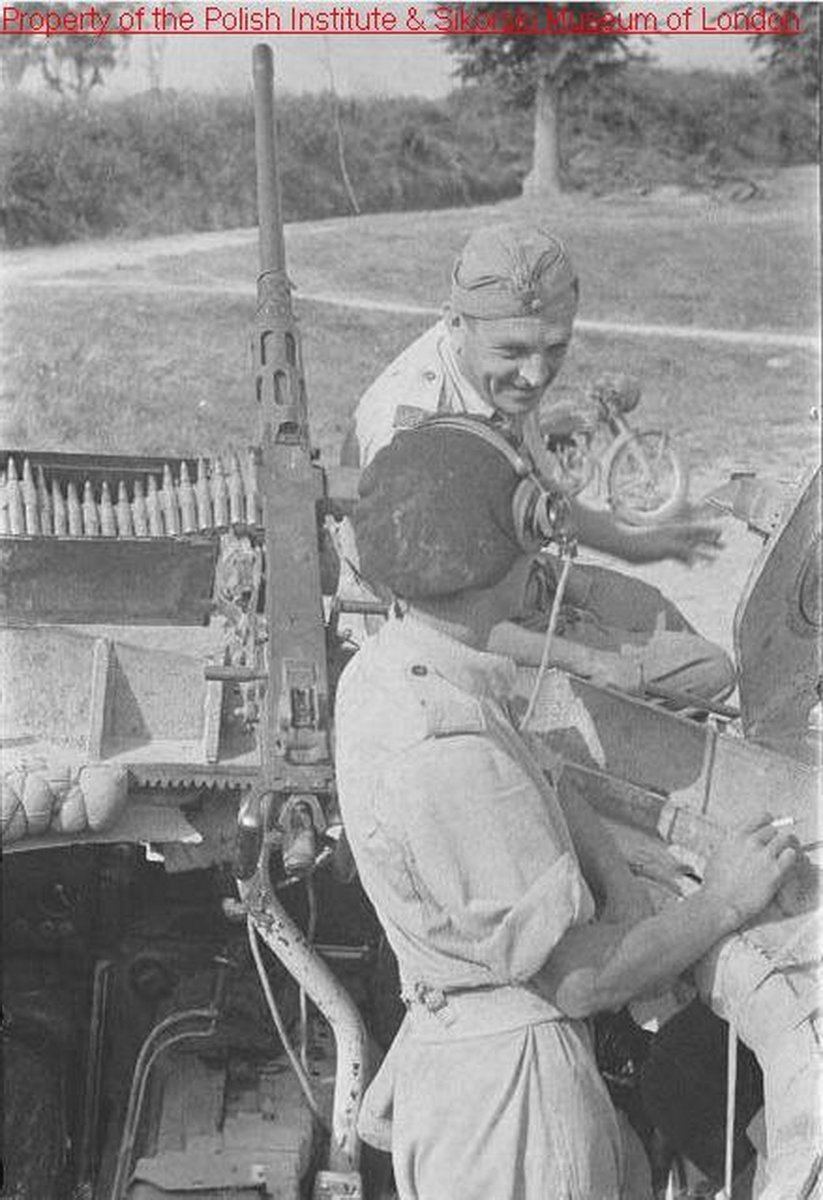

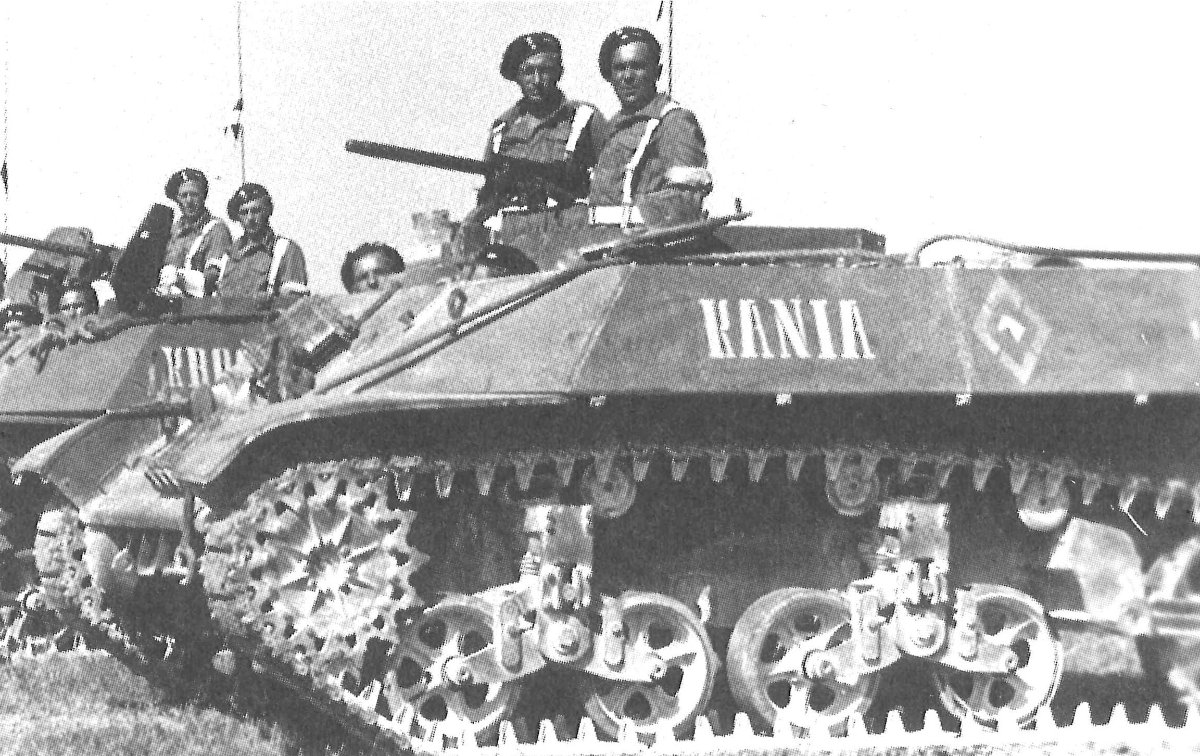

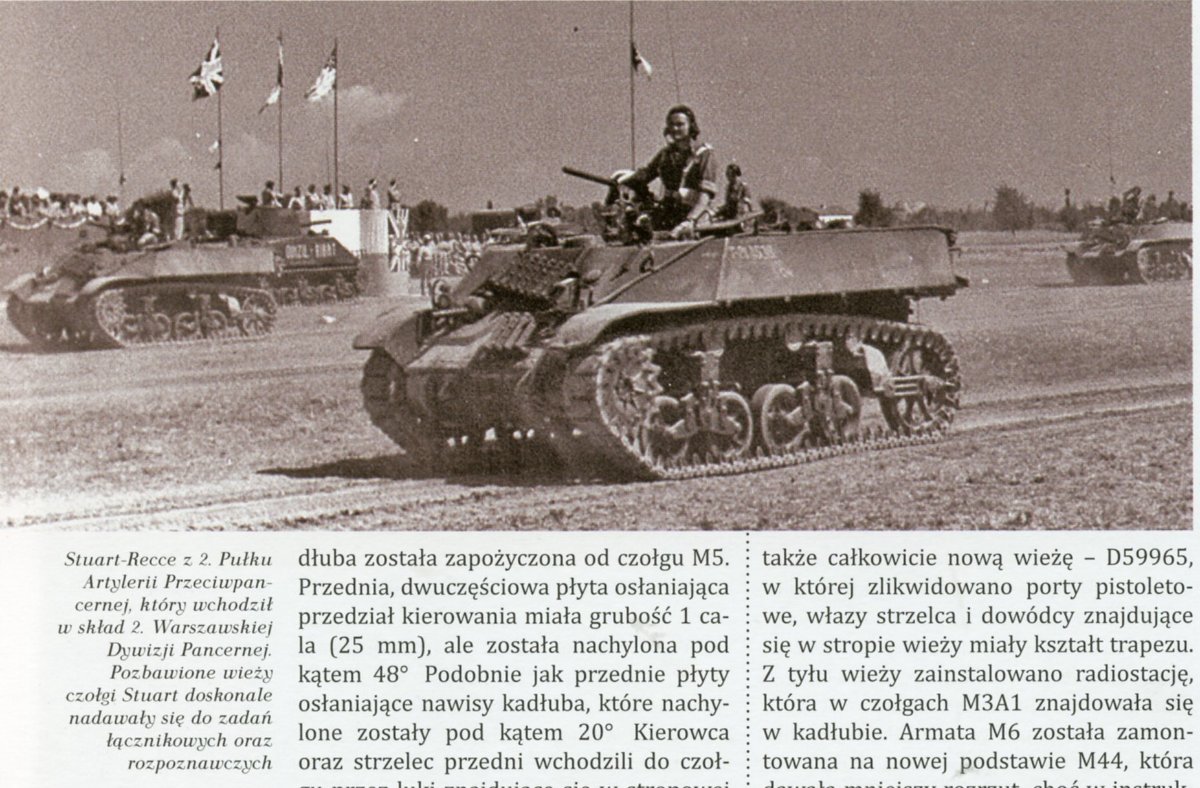

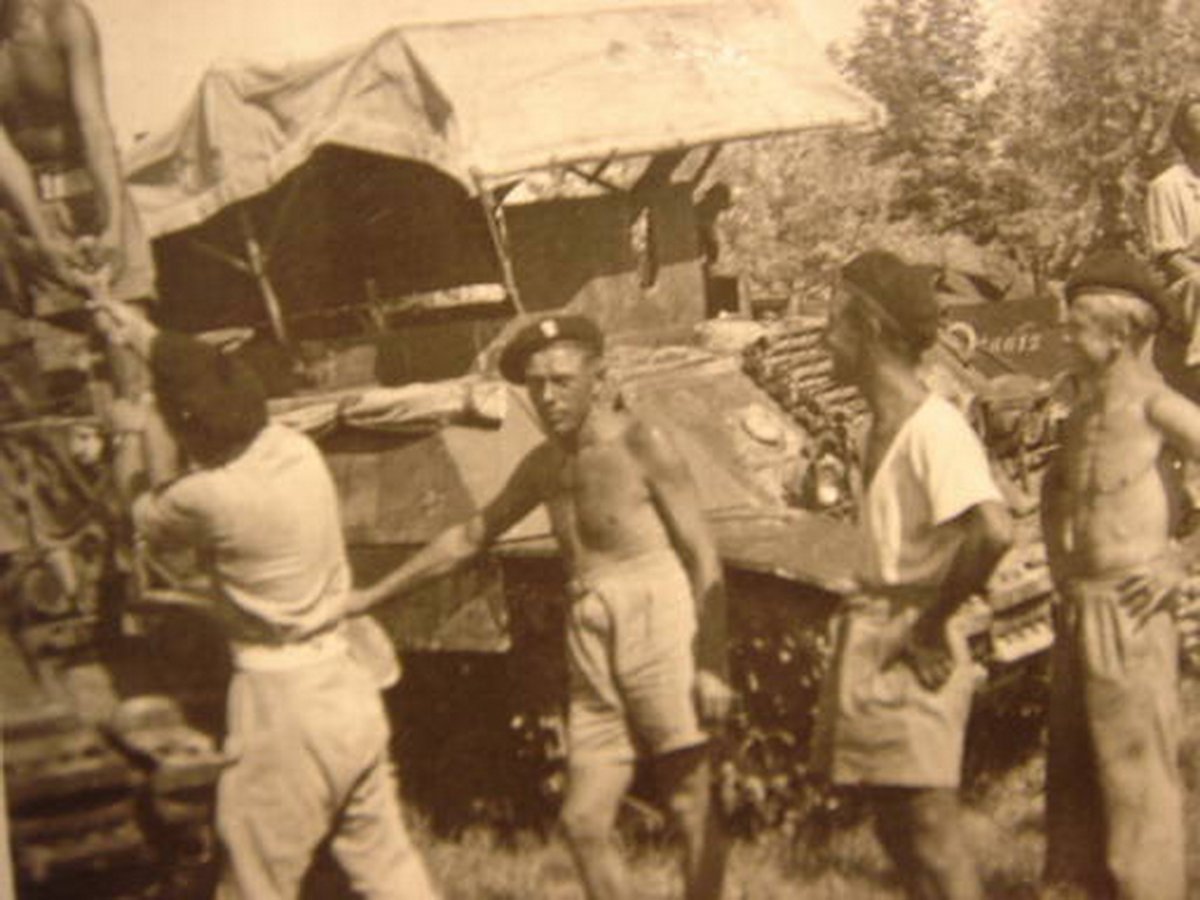

bigmodel Posted Tuesday at 06:05 PM Share Posted Tuesday at 06:05 PM (edited) Czyli Rece, myślałem że chcesz robić z wieżą. Na szybko, zdjęcie Stuarta Rece z Pułku 6 Pancernego " Dzieci Lwowskich". Parę zdjęć Rece z boju jest, ale na cuda nie licz Poszukam ich i wrzucę. Edited Tuesday at 06:06 PM by bigmodel Quote Link to comment Share on other sites More sharing options...
Pan_Cerny Posted Tuesday at 08:11 PM Author Share Posted Tuesday at 08:11 PM Piękne zdjęcie, pierwszy raz je widzę! Fajny daszek. Jest i osłona 0.5 calówki i częsciowo osłonięte gąsienice. Układ podobny do tego jak potem na defiladzie miał Loreto. Szkopuł z modelem jest taki że wywiało z rynku gąsienice t36 w przystępnych cenach (bronco i afv club). Myślę o recce, bo moze być polski. M3A3 z wieżą kojarzę tylko z jakichś ćwiczeń w Anglii. Ale bojowo uzywanych przez naszych to raczej nie. Ale nie zagłebialem się mocno w temat. Quote Link to comment Share on other sites More sharing options...

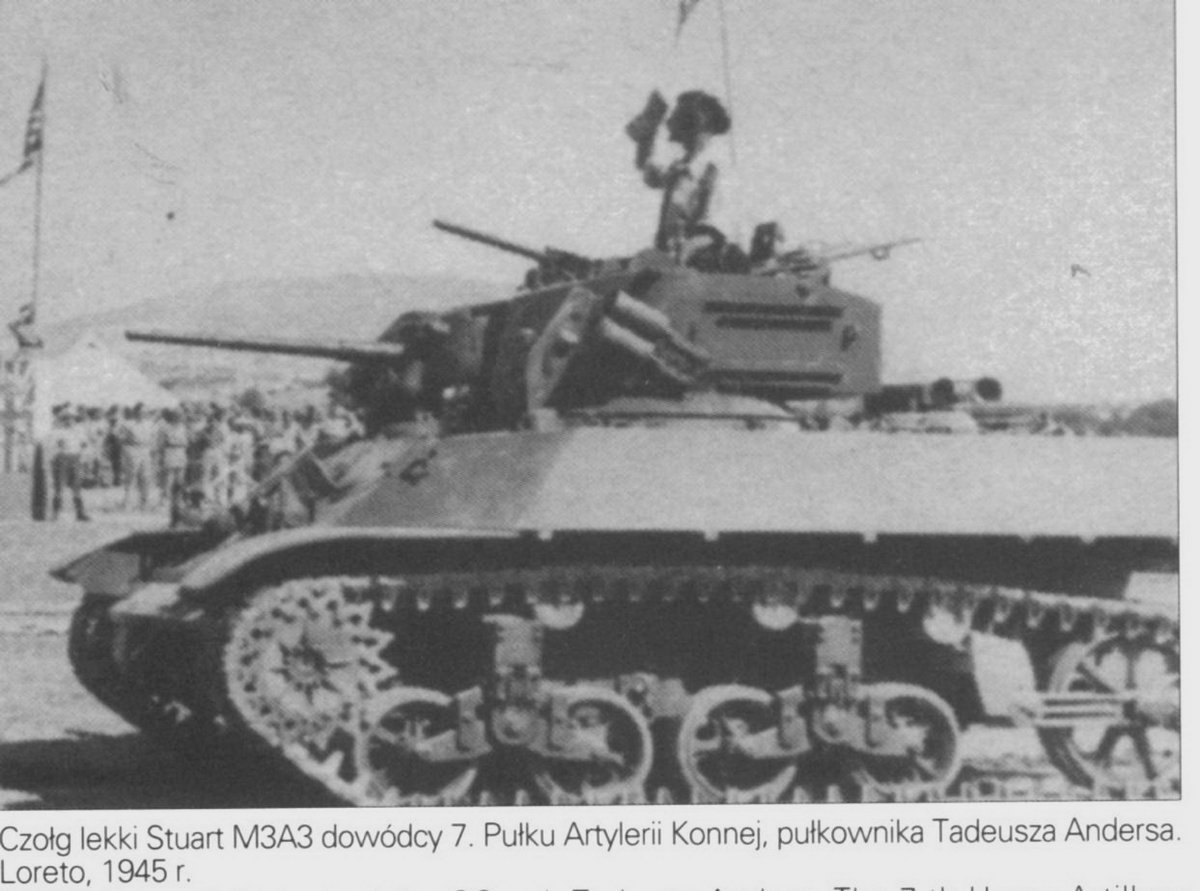

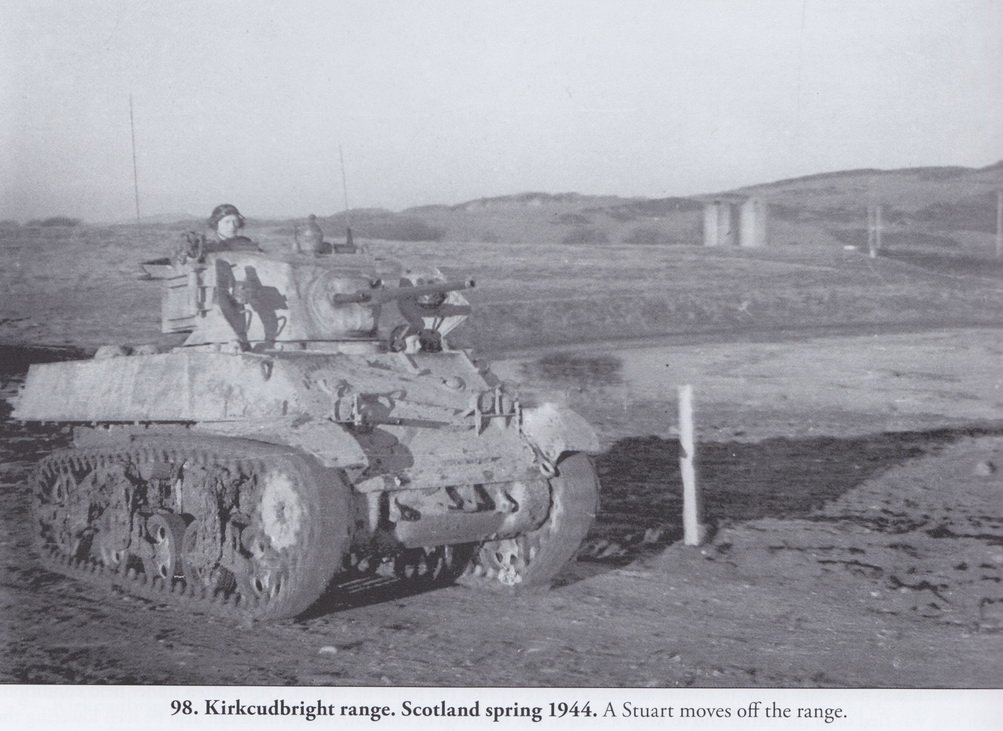

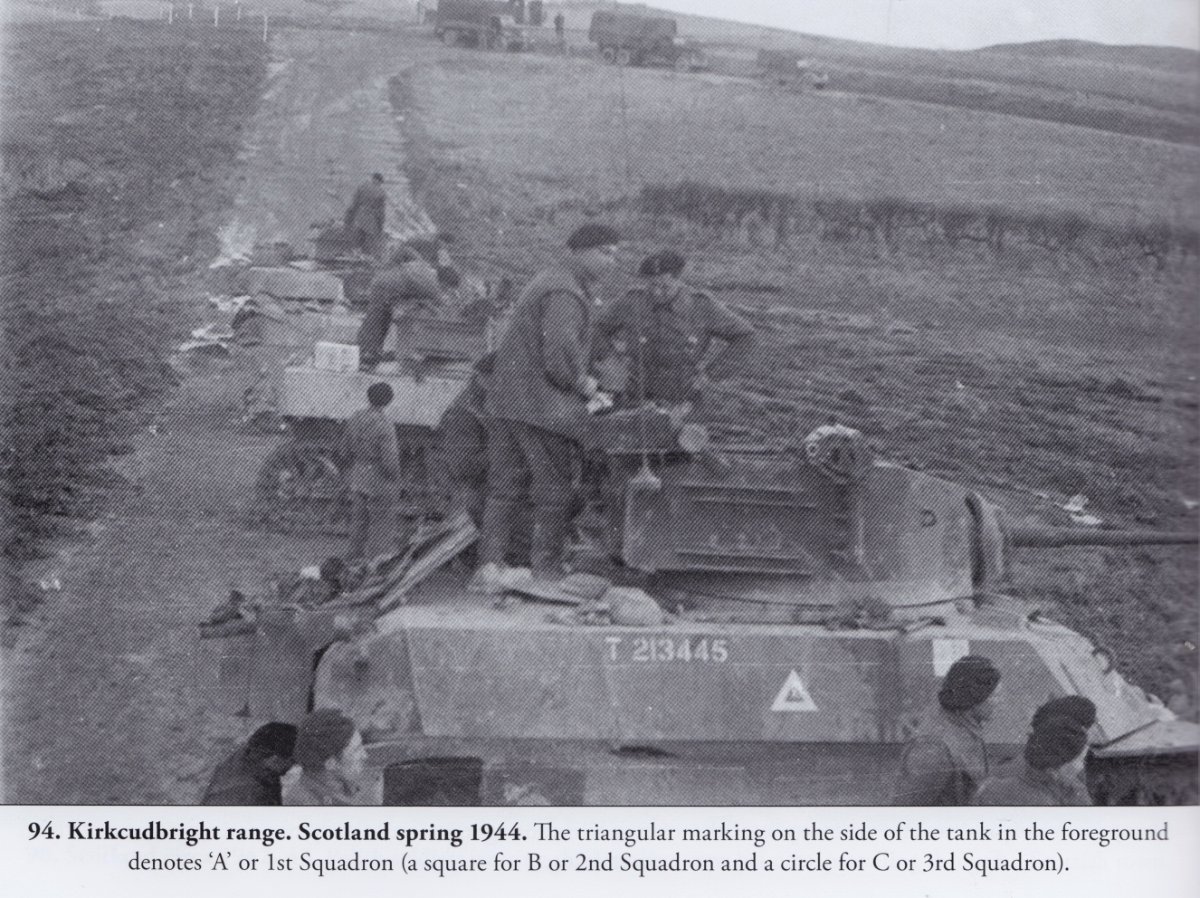

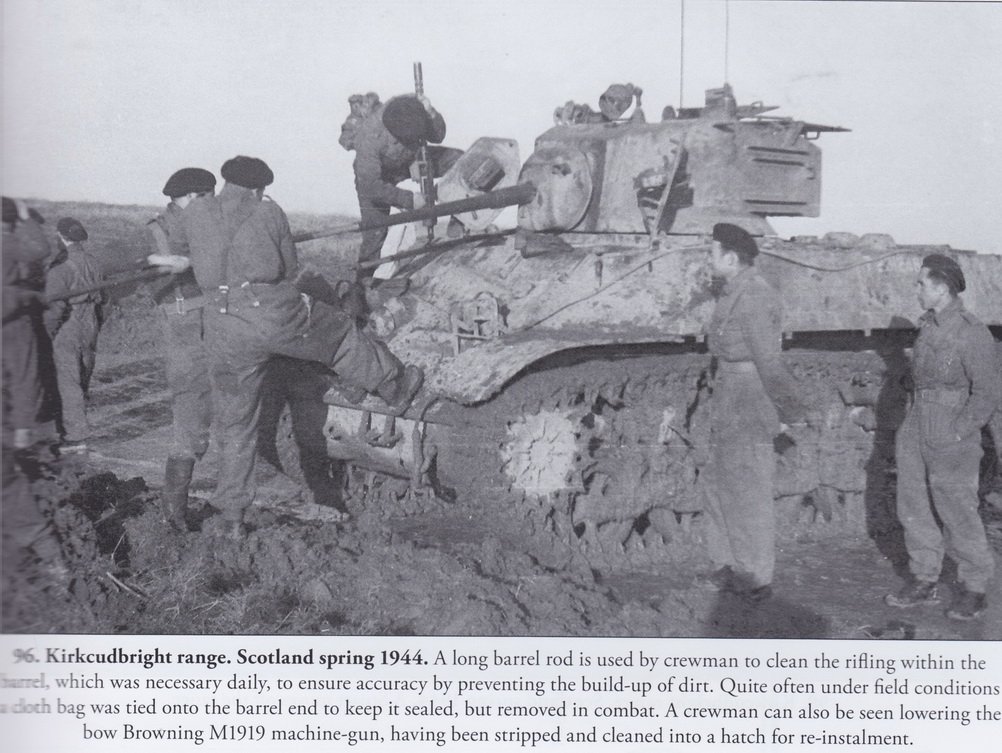

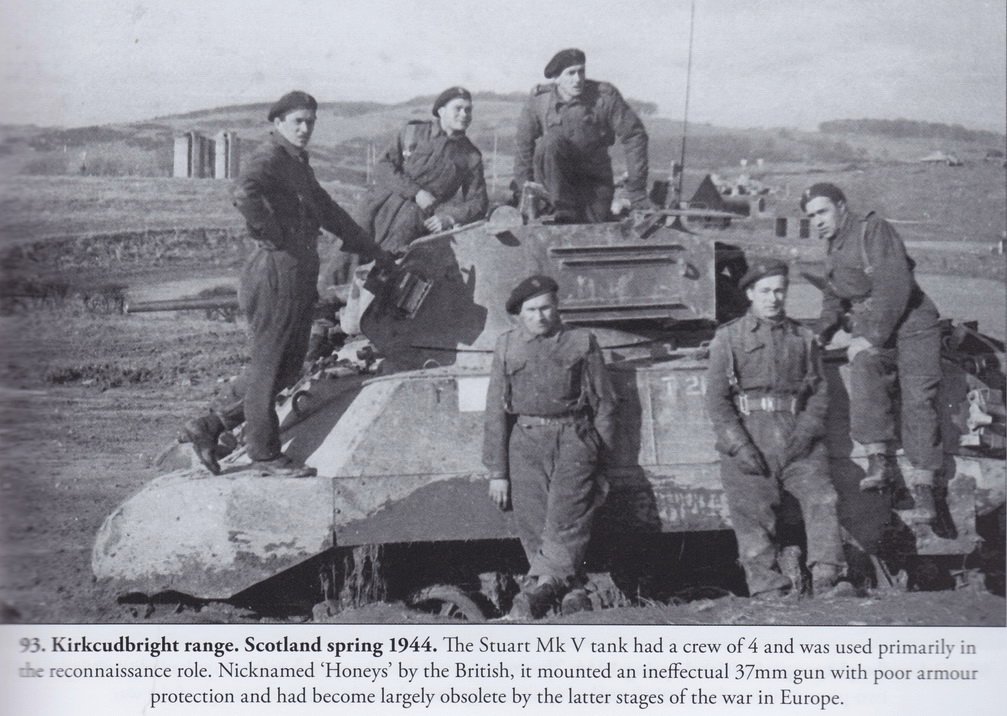

bigmodel Posted Wednesday at 04:10 AM Share Posted Wednesday at 04:10 AM Co do naszych Stuartów M3A3 z wieżą, to były w 1 Dywizji Pancernej i służyły tylko do szkolenia. Oraz 2 Korpusie w 7 Pułku Artylerii Konnej, pojazd dowódcy pułku. 1 Quote Link to comment Share on other sites More sharing options...

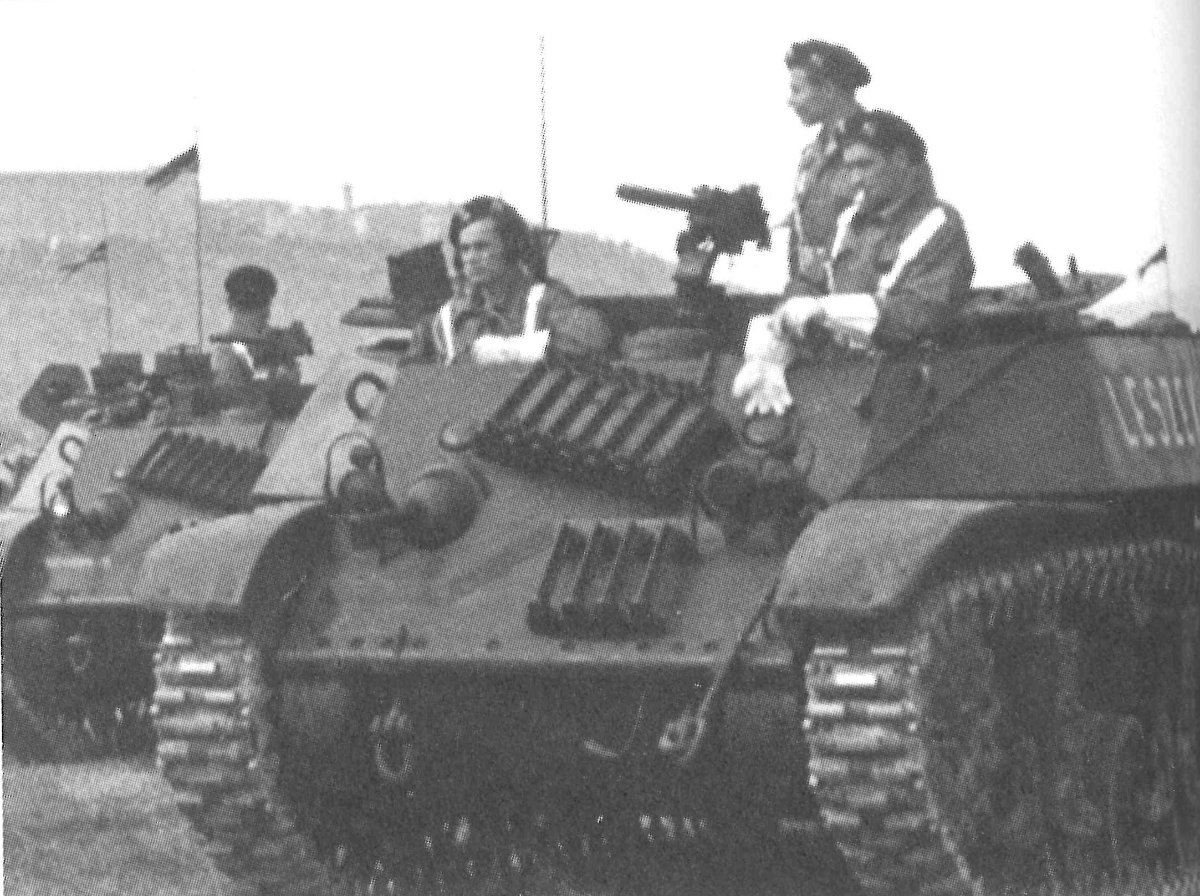

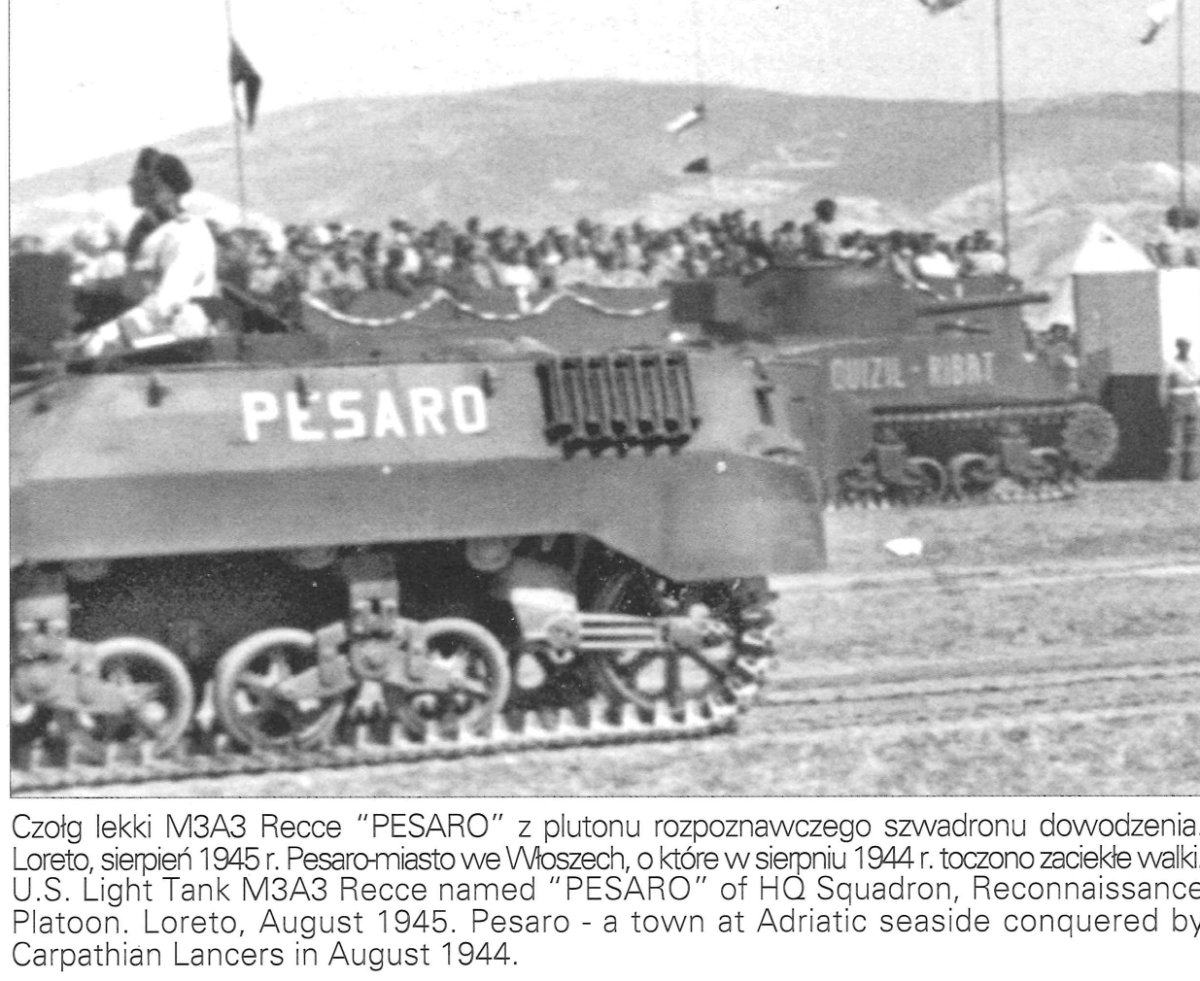

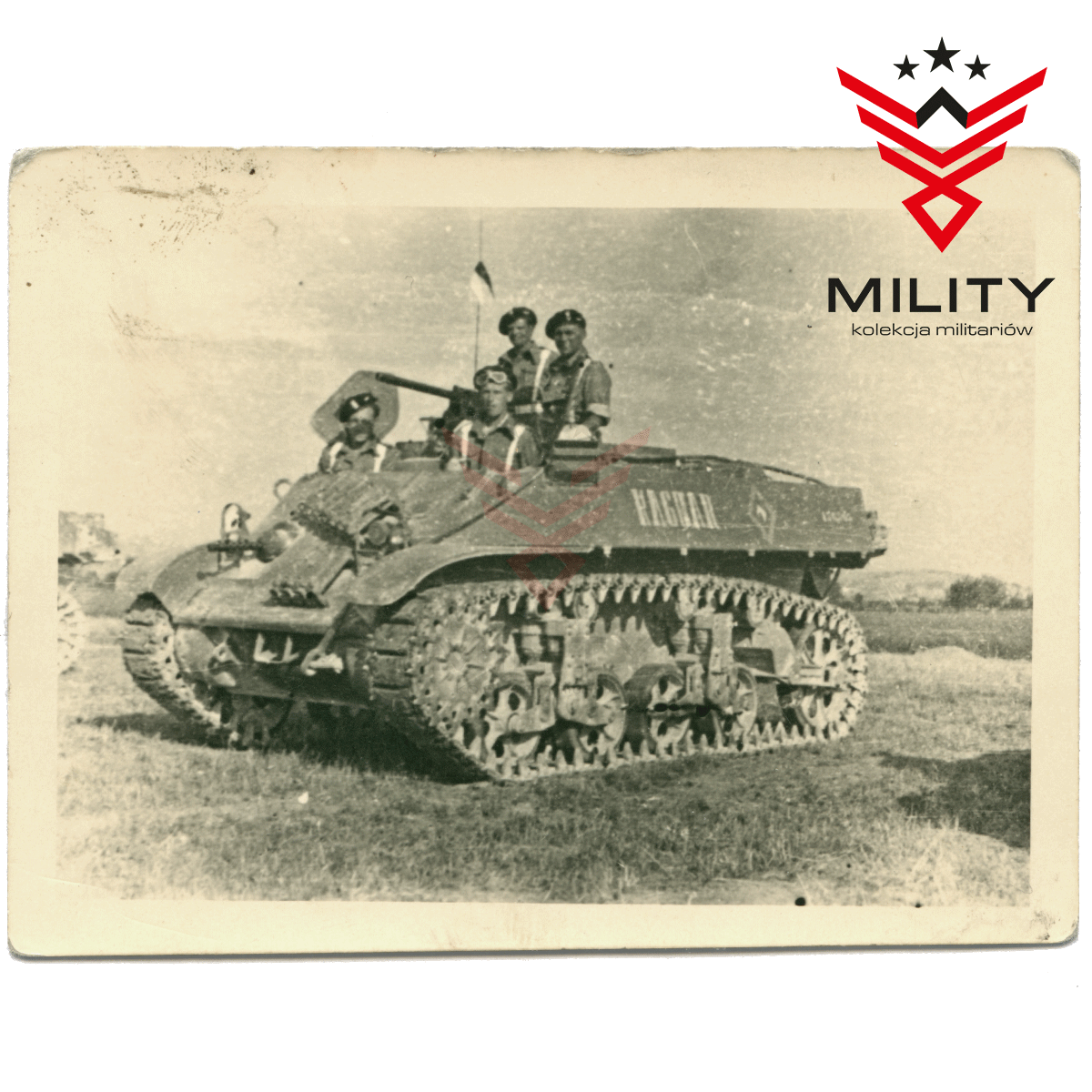

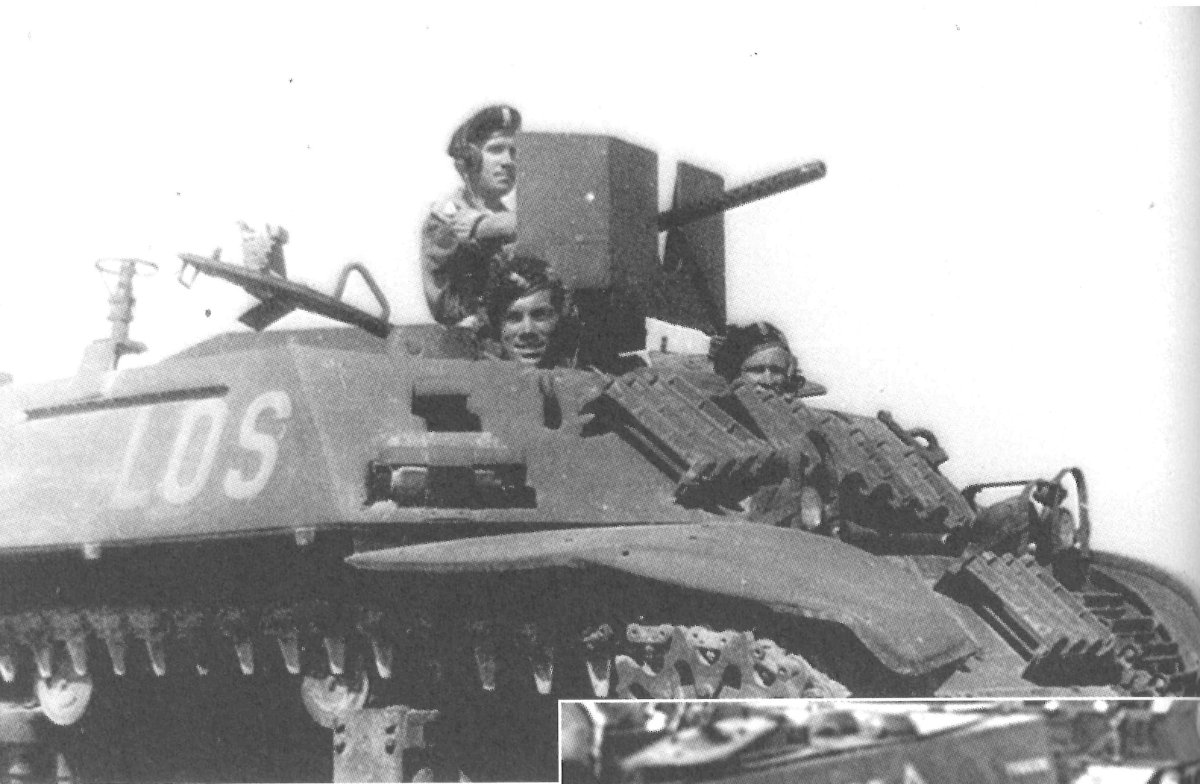

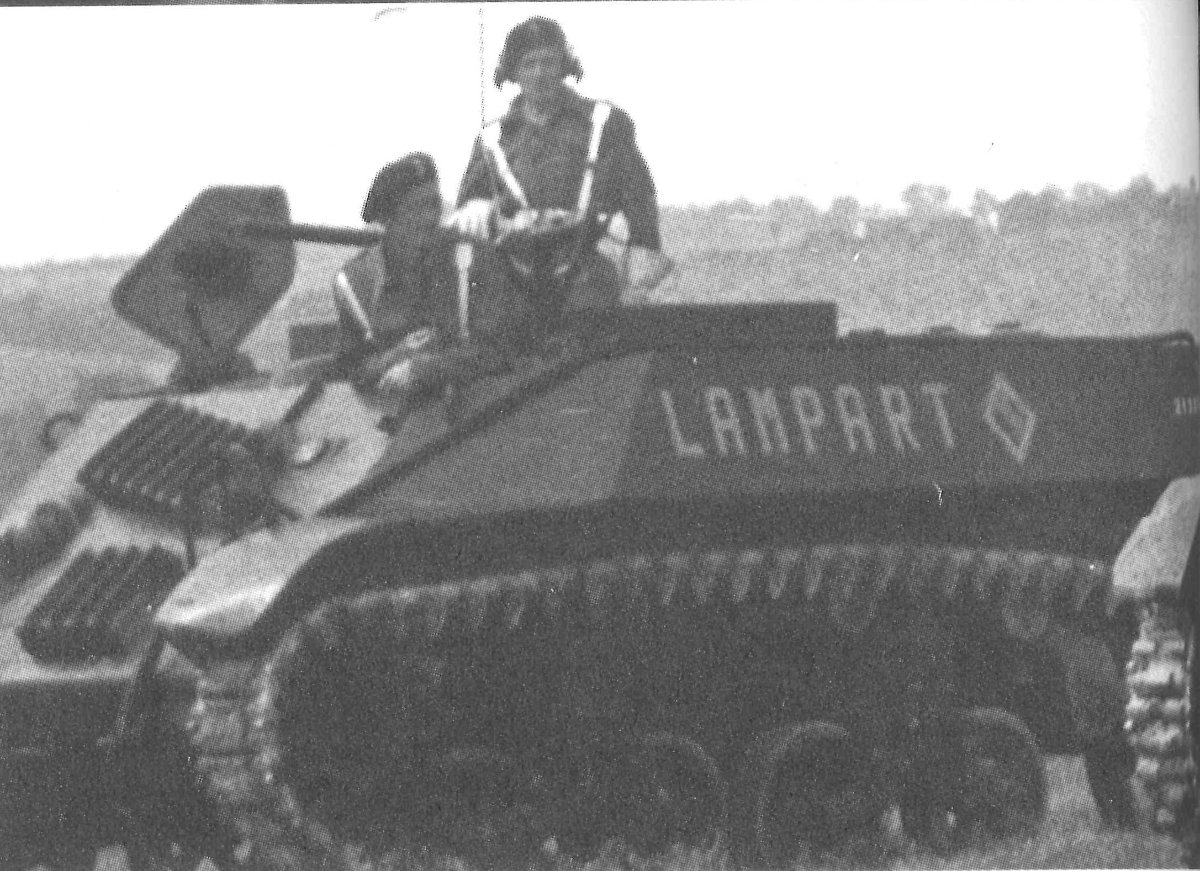

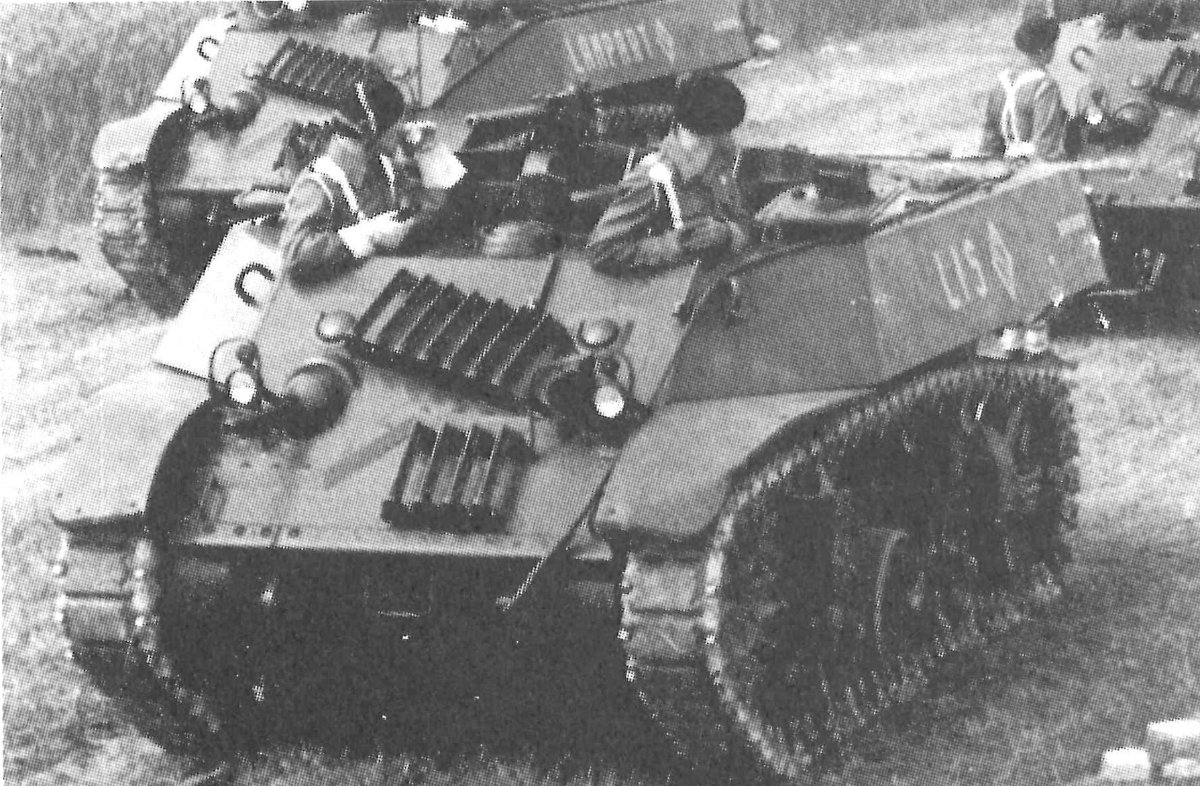

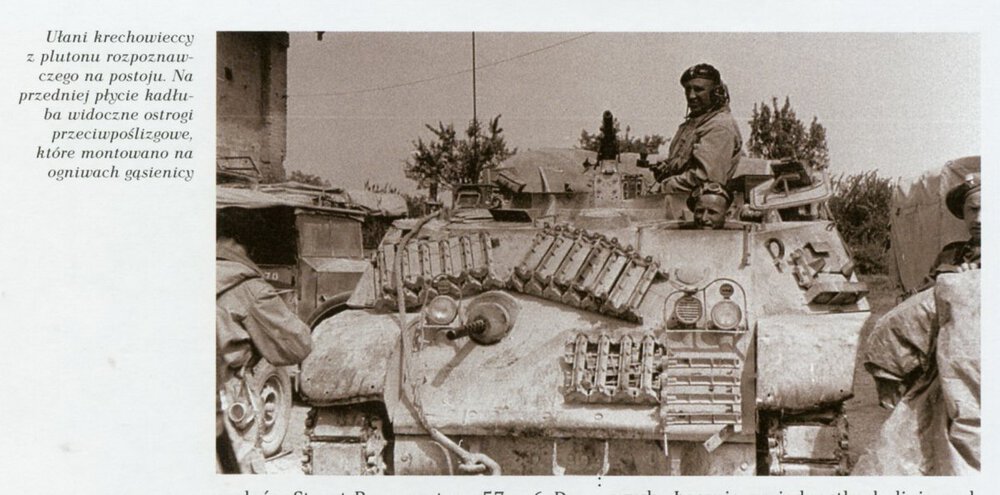

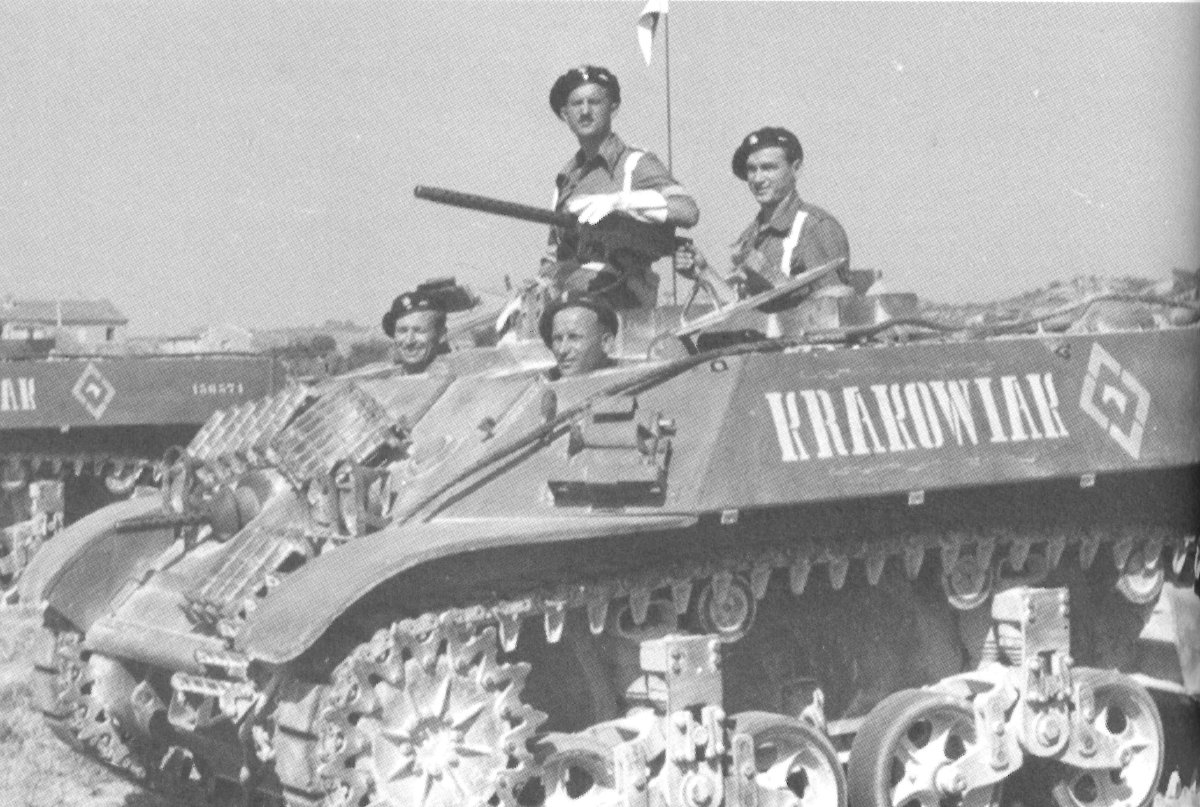

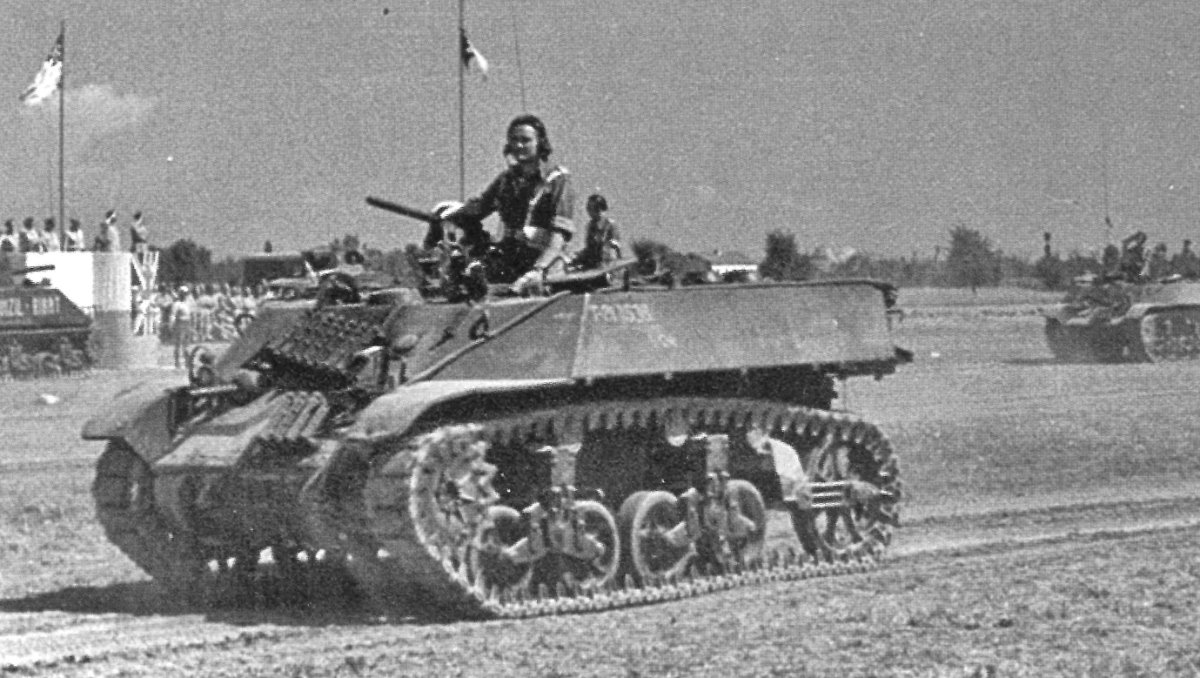

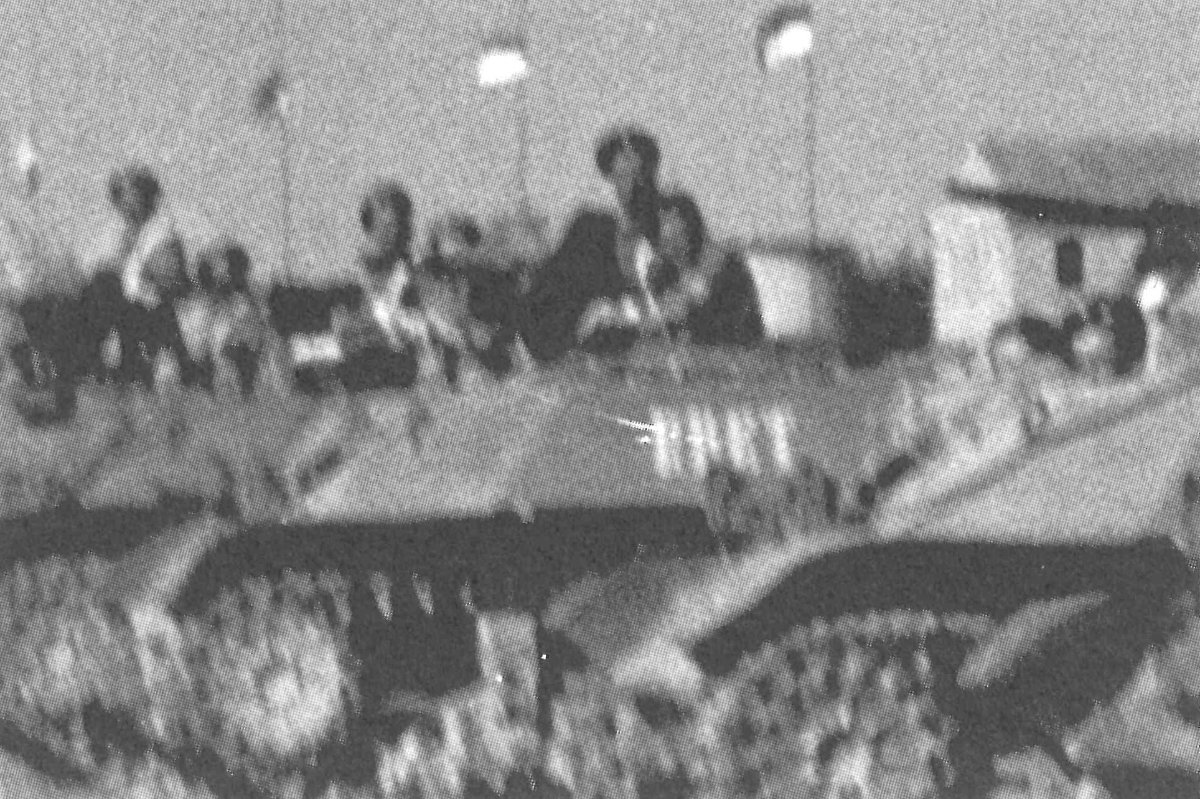

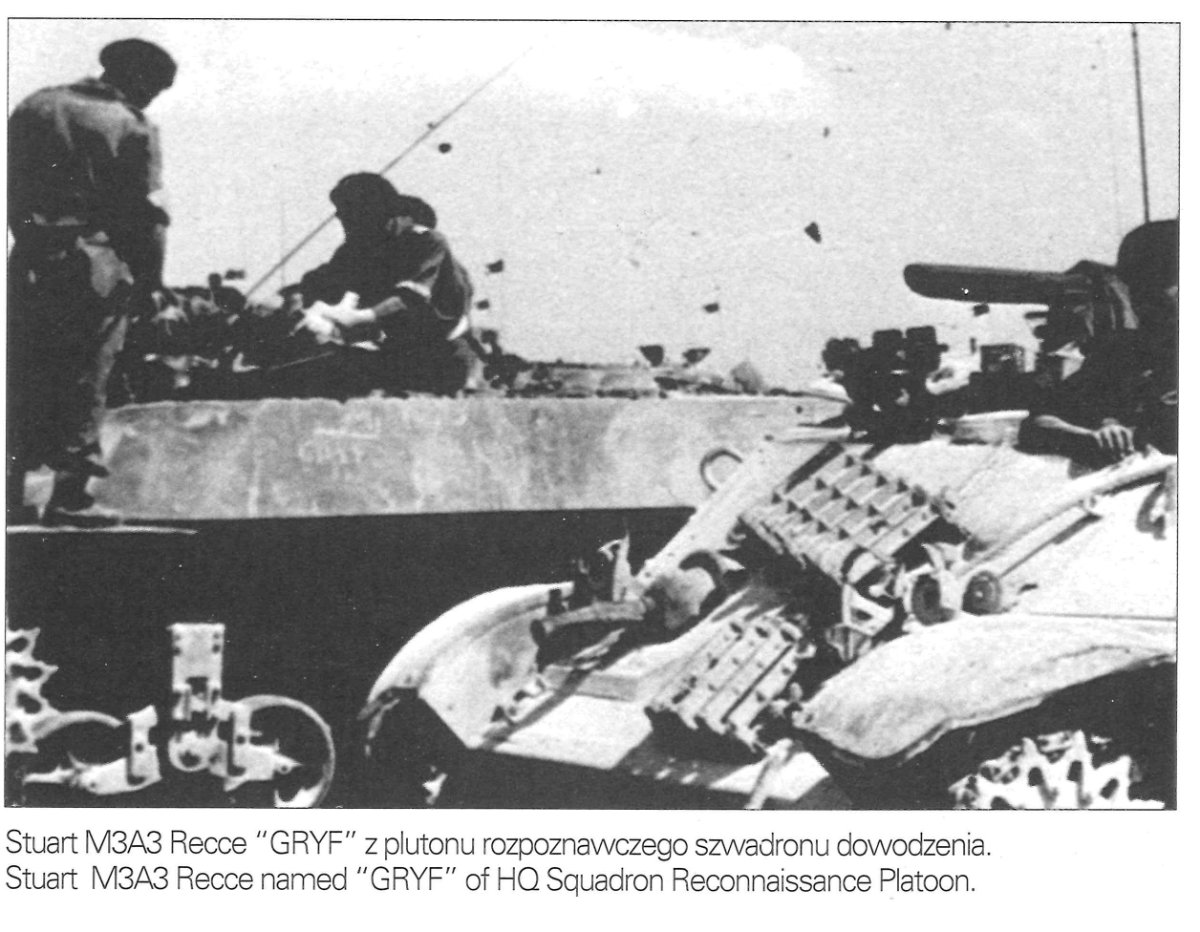

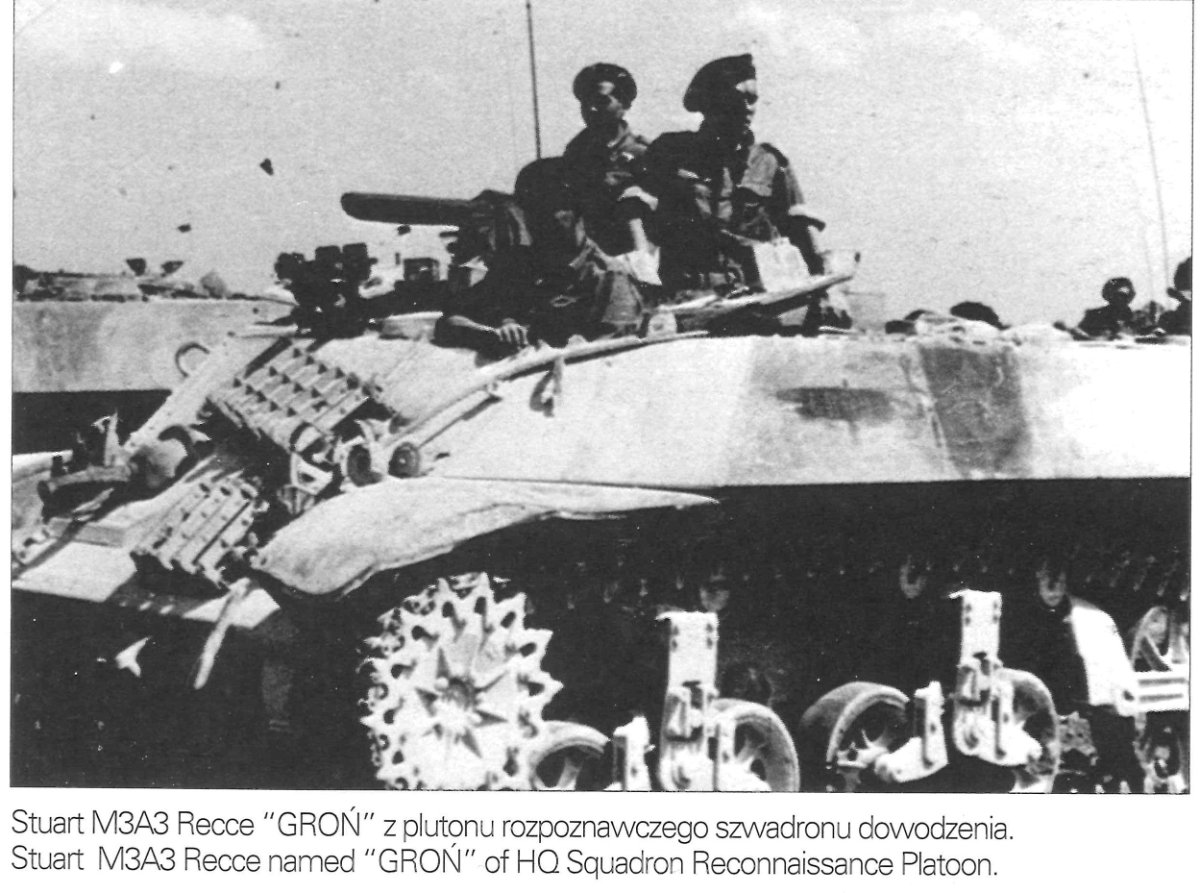

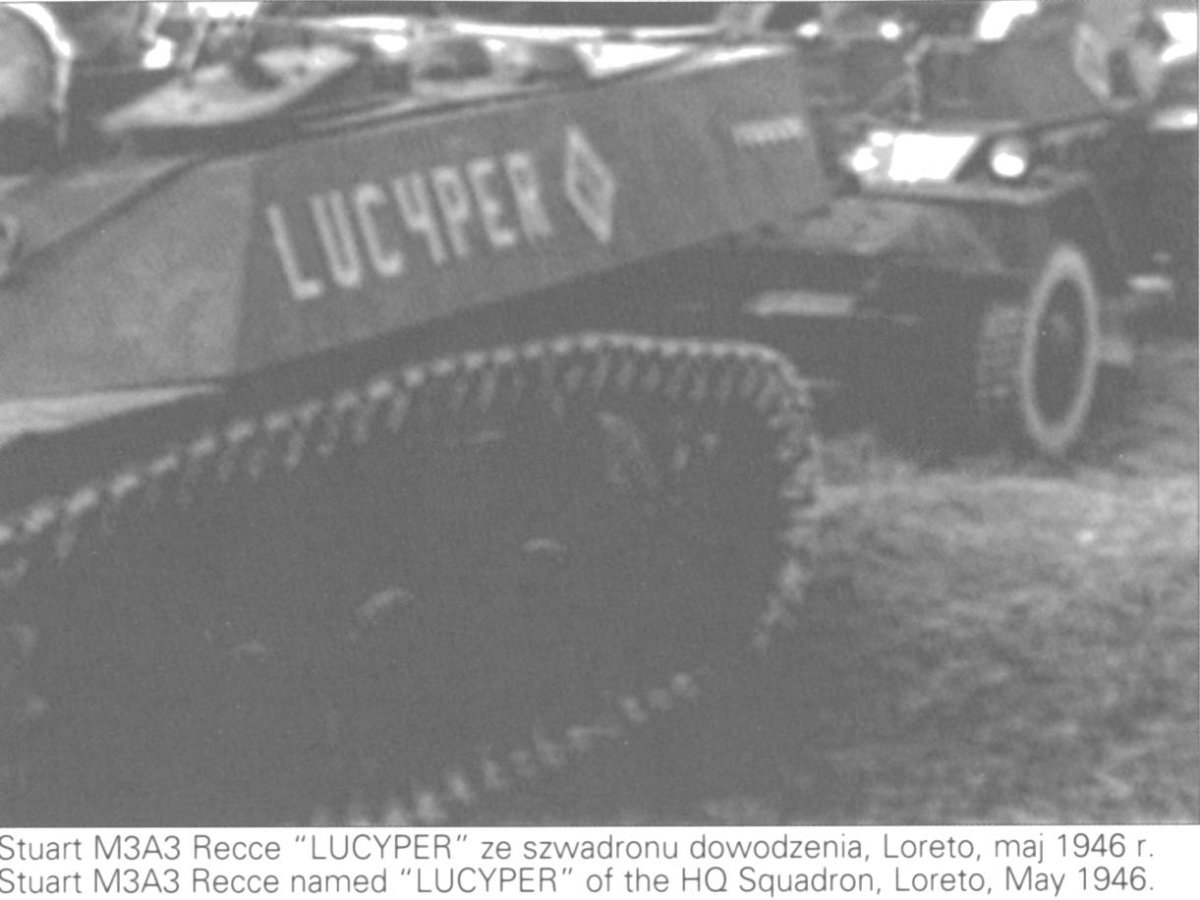

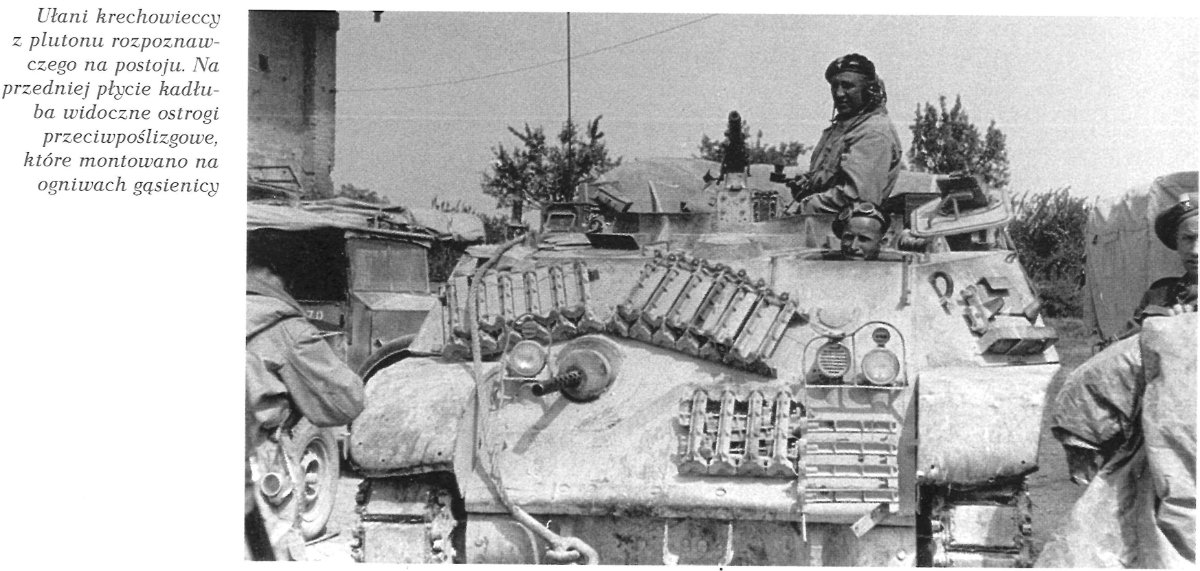

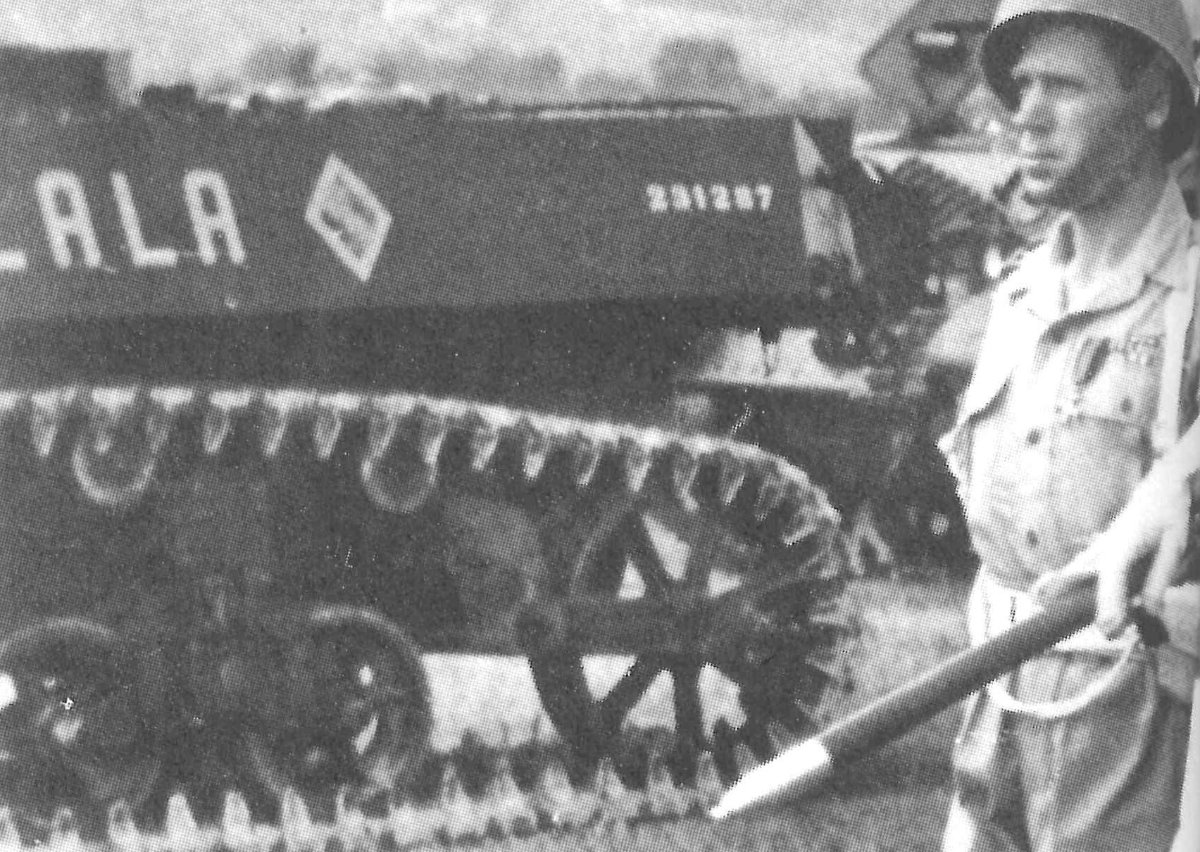

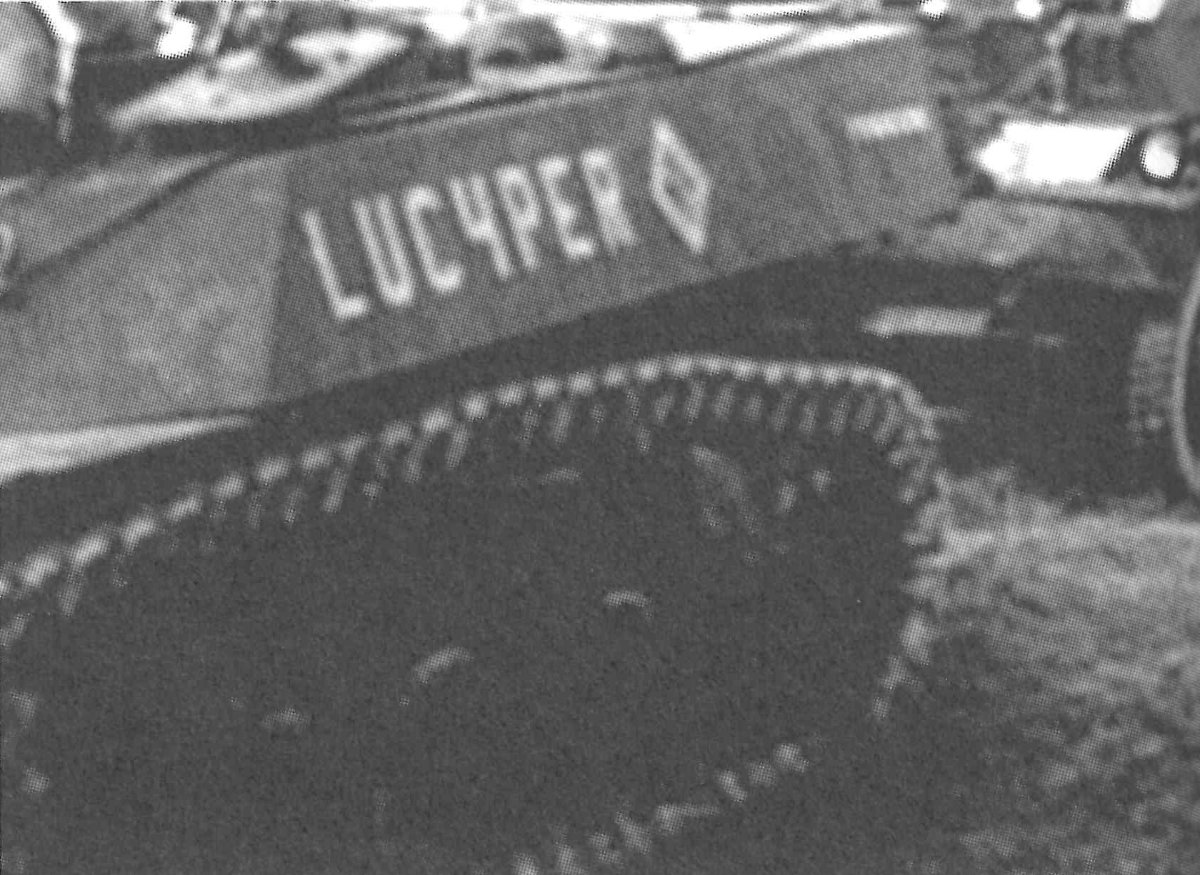

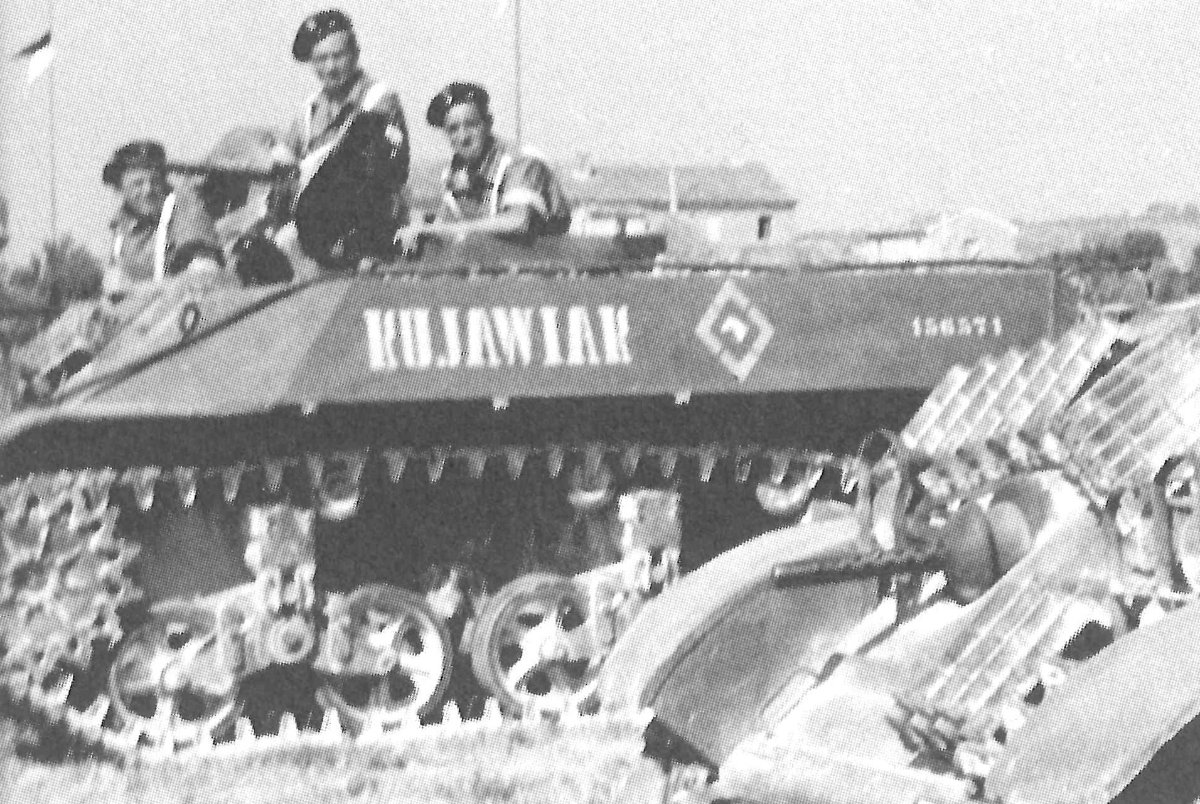

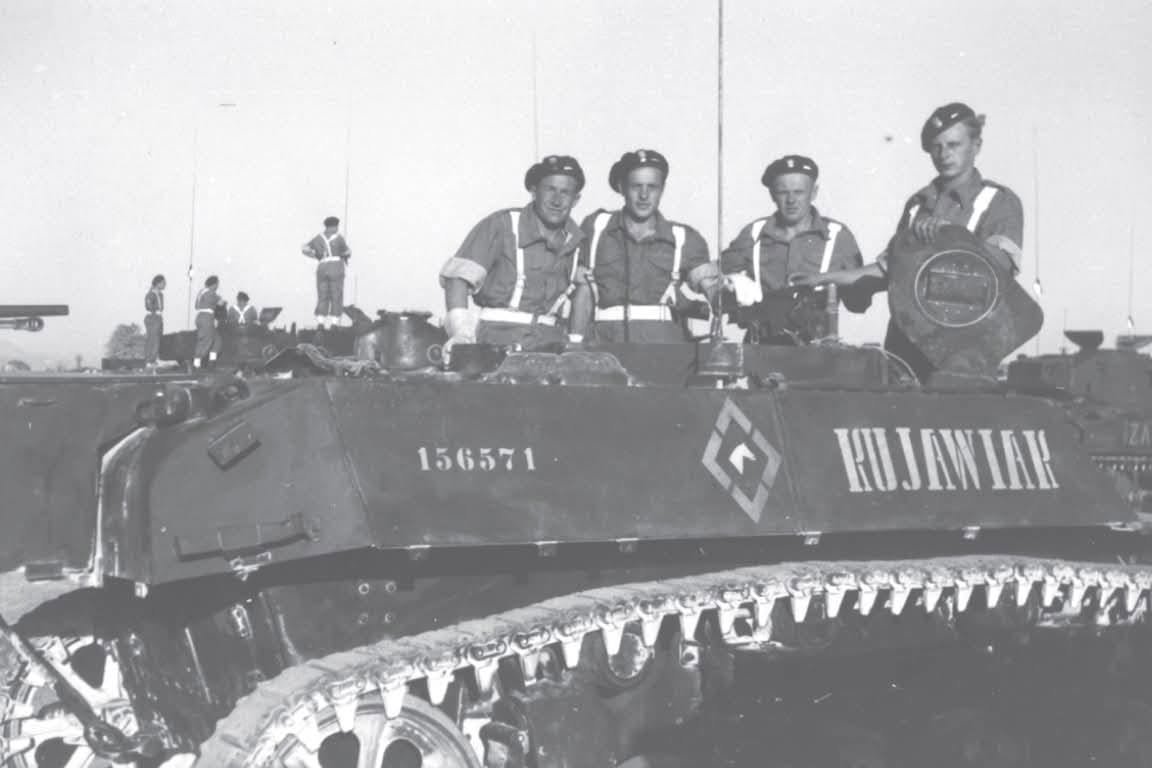

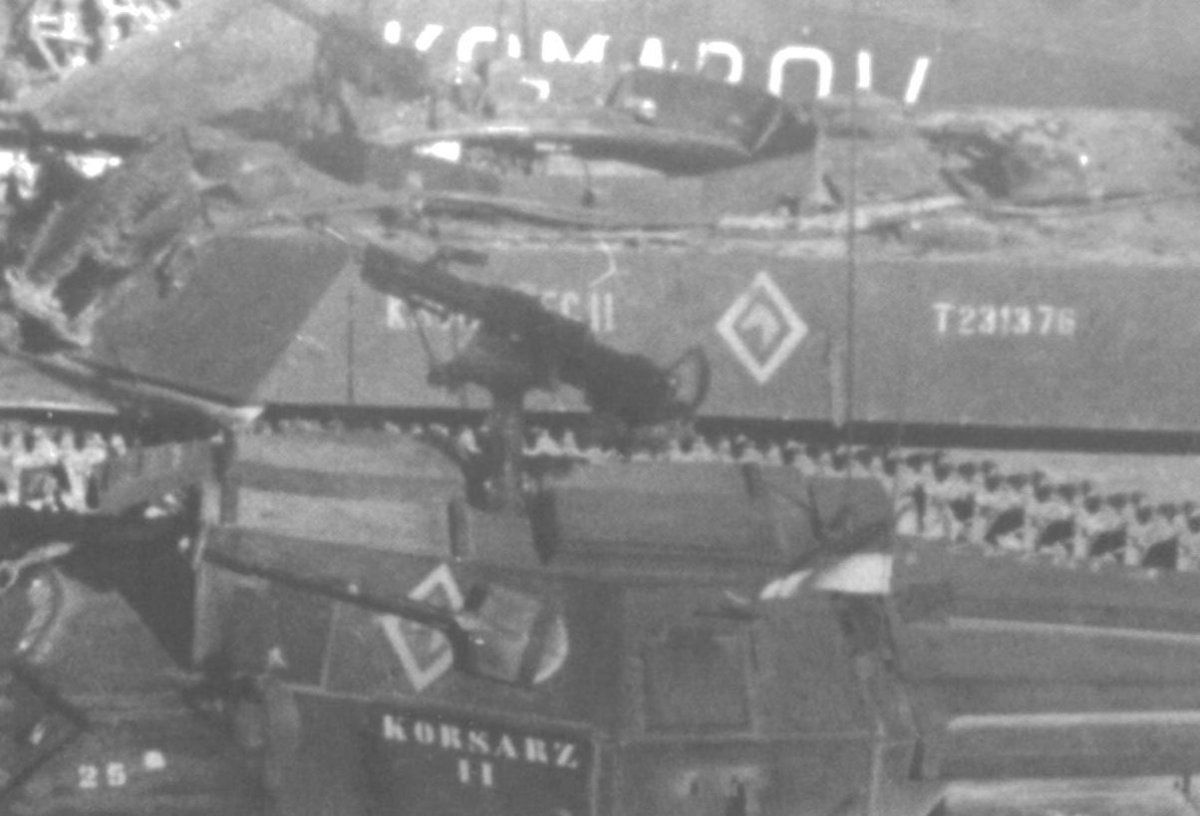

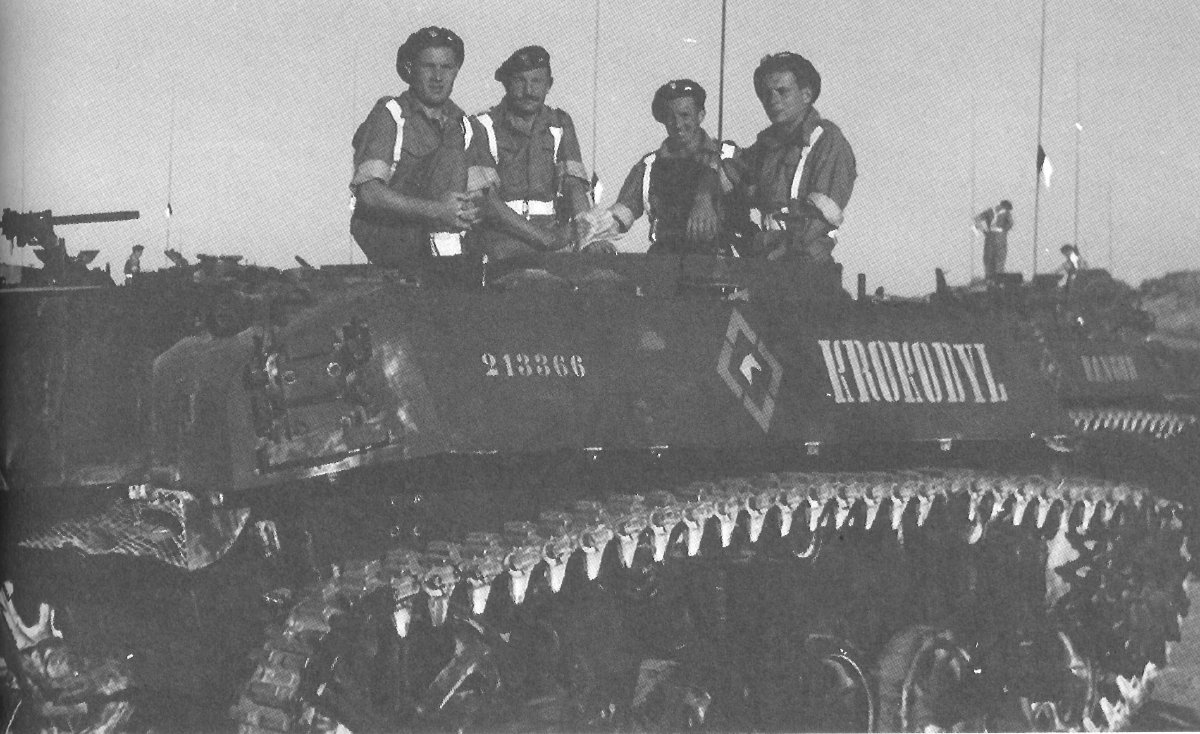

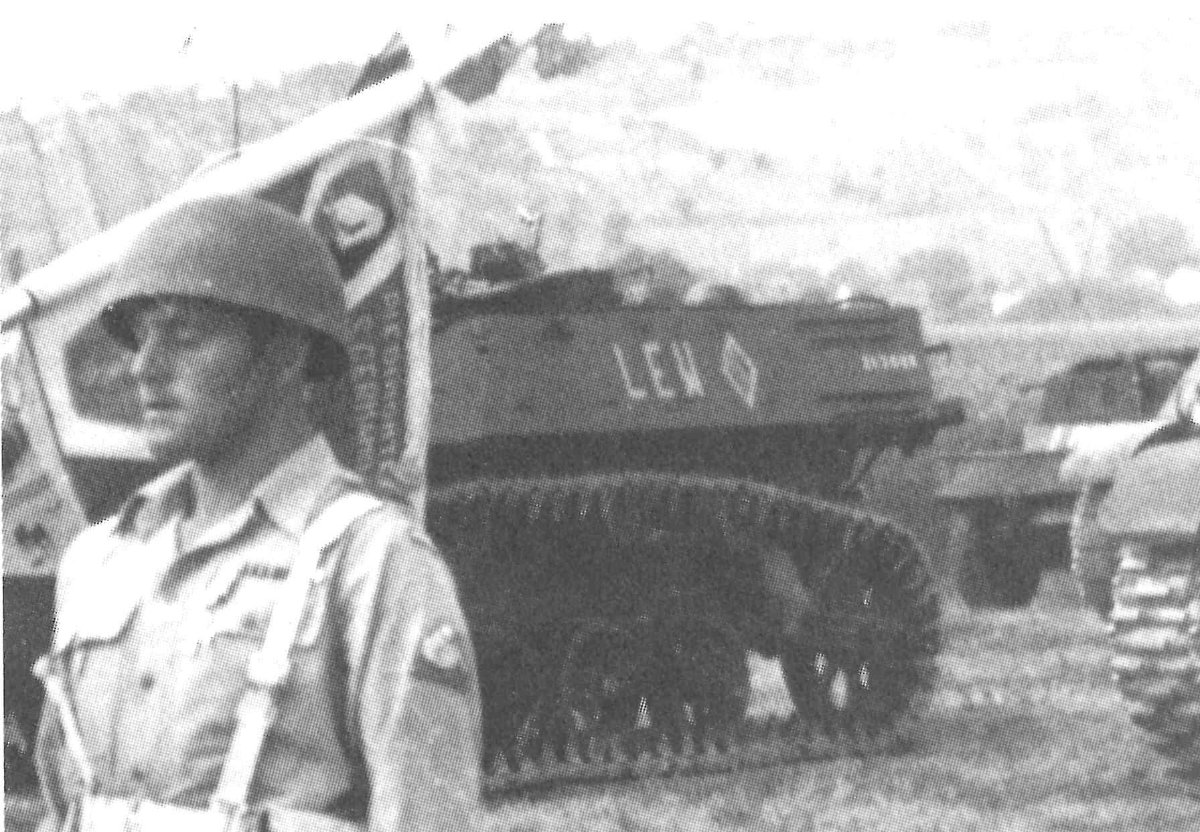

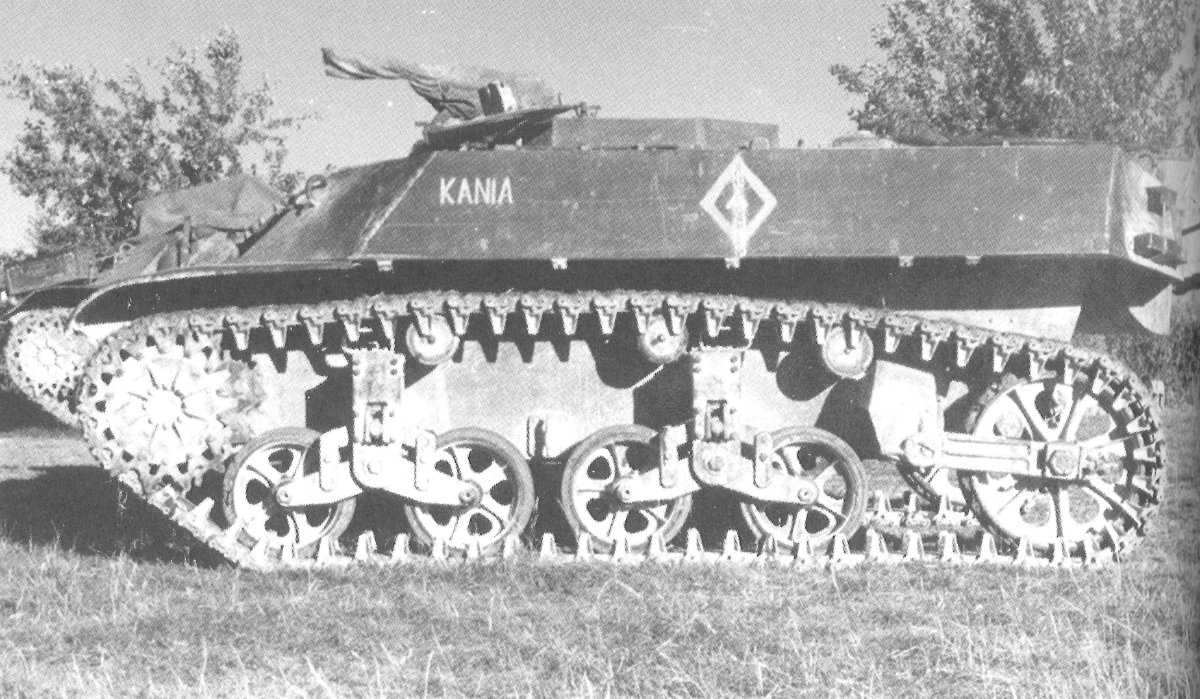

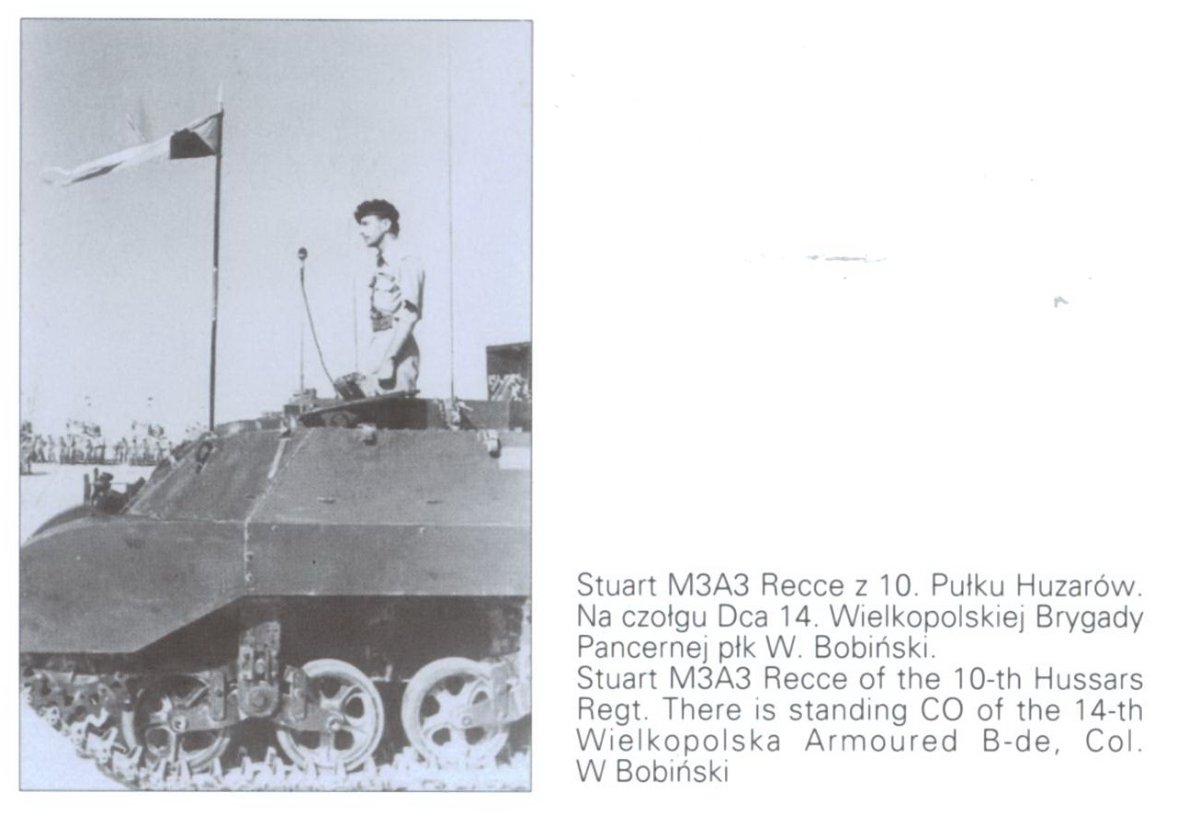

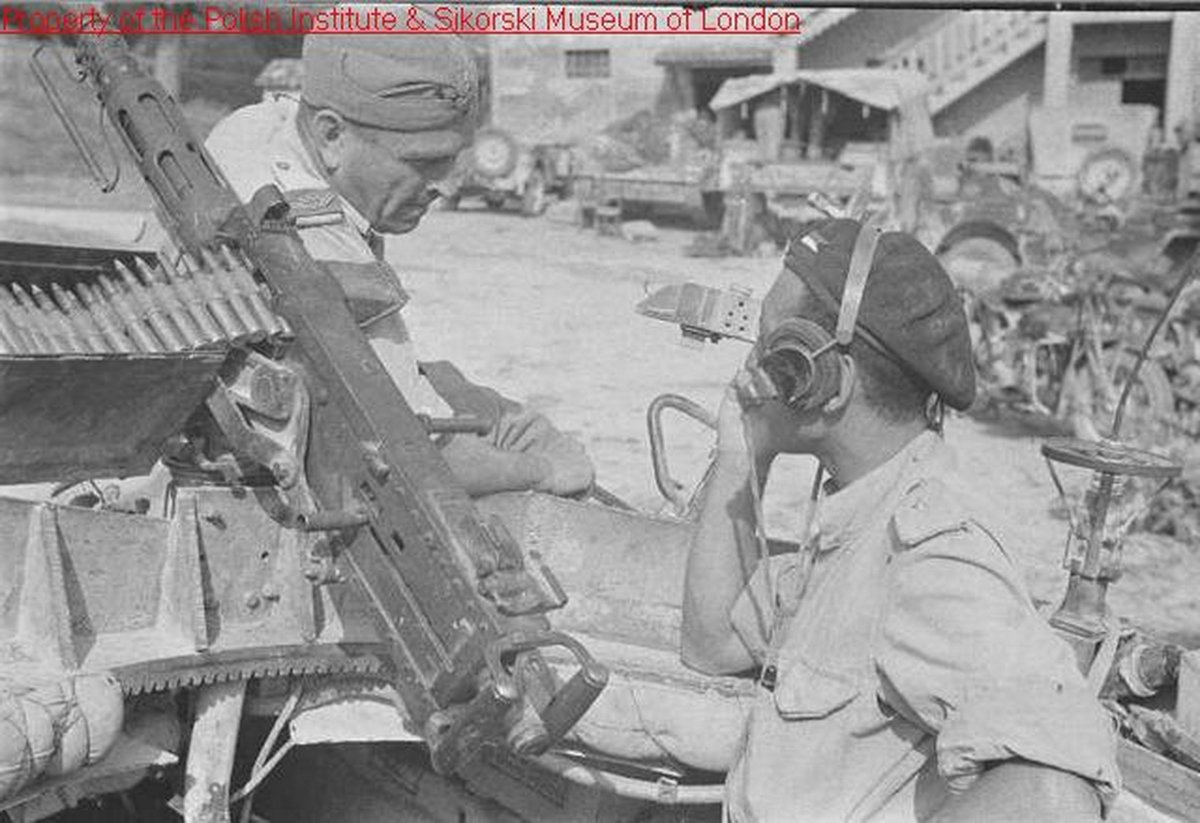

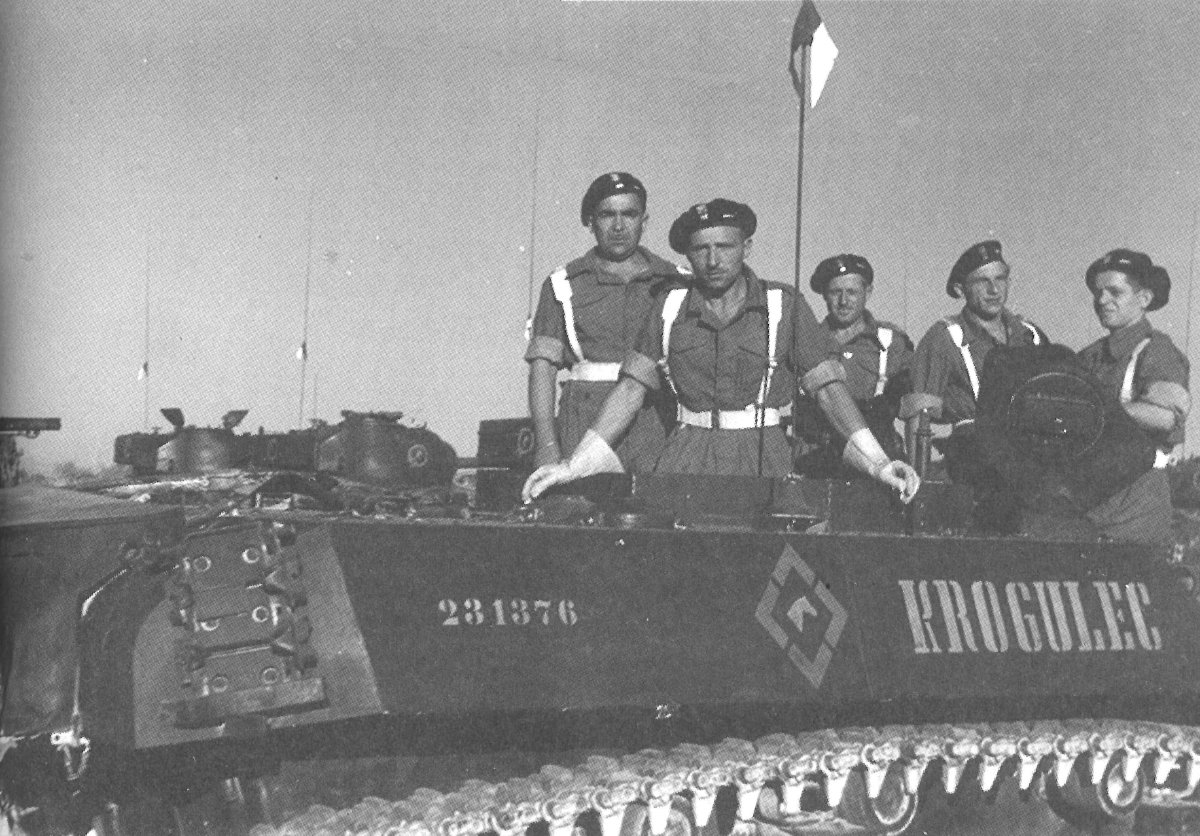

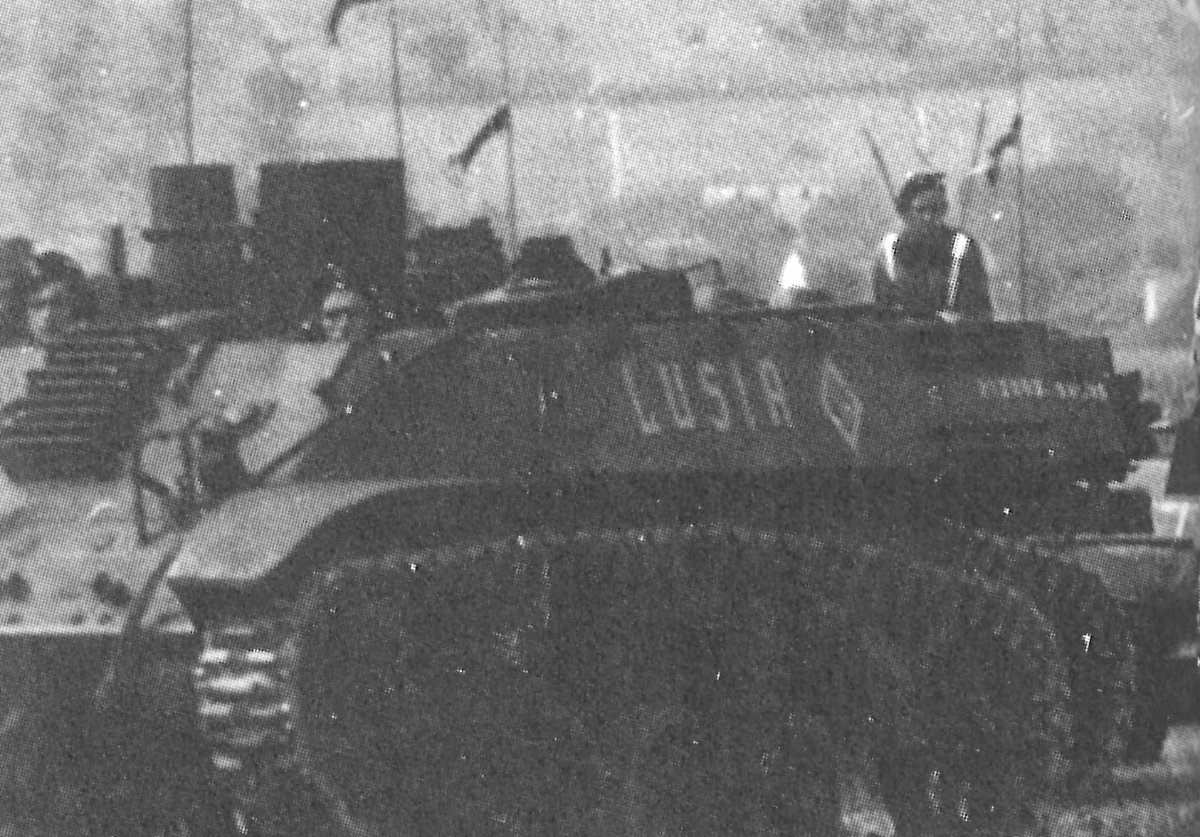

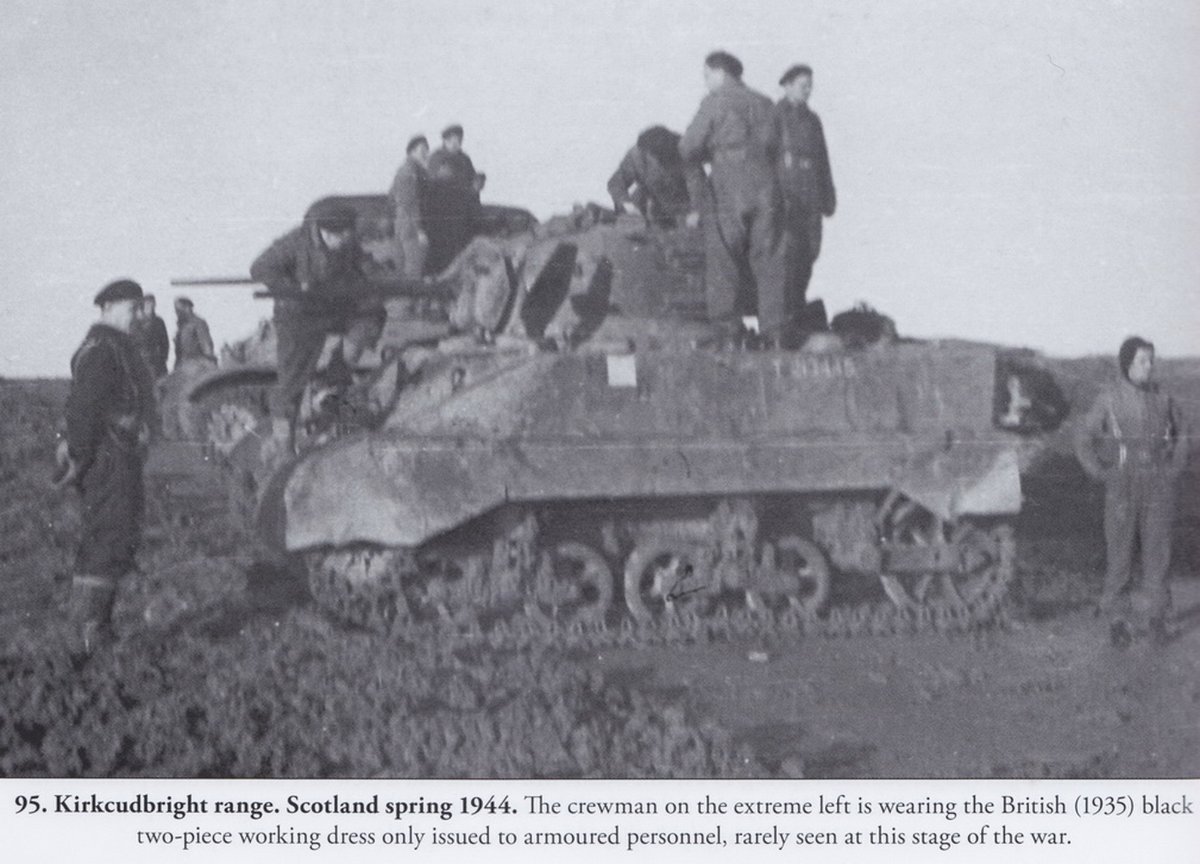

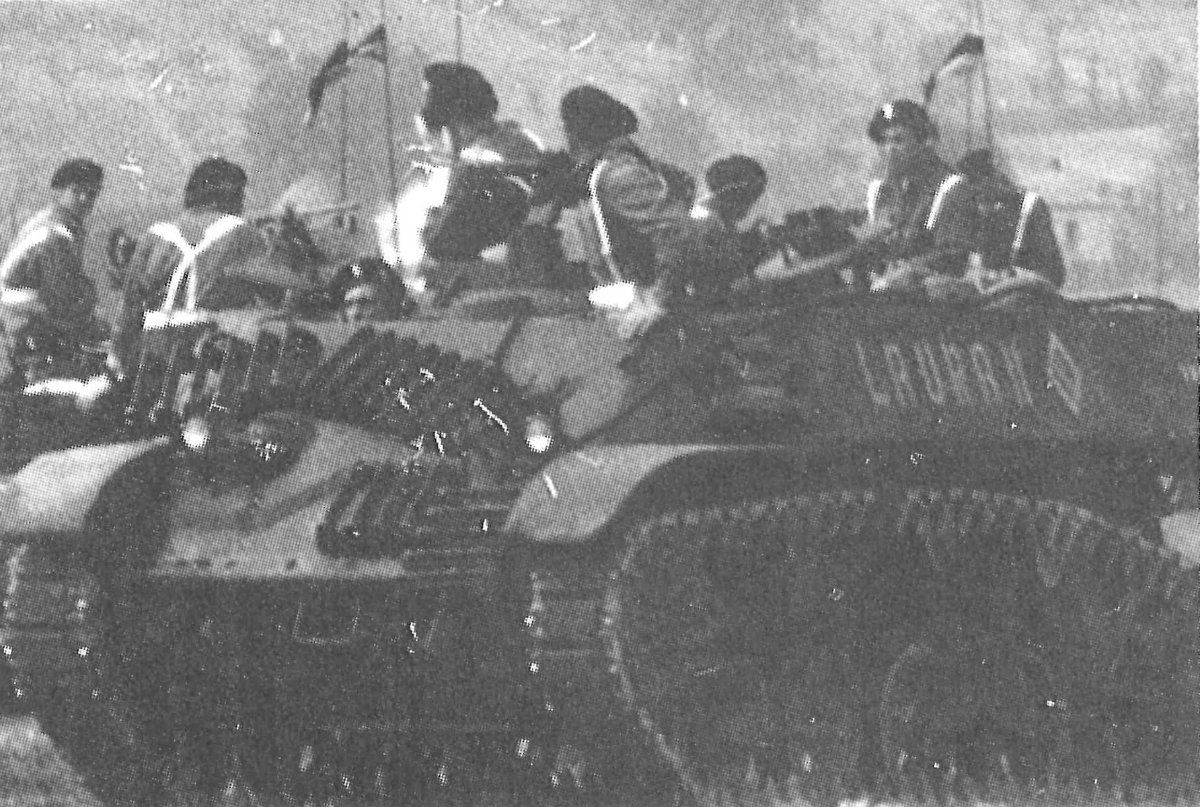

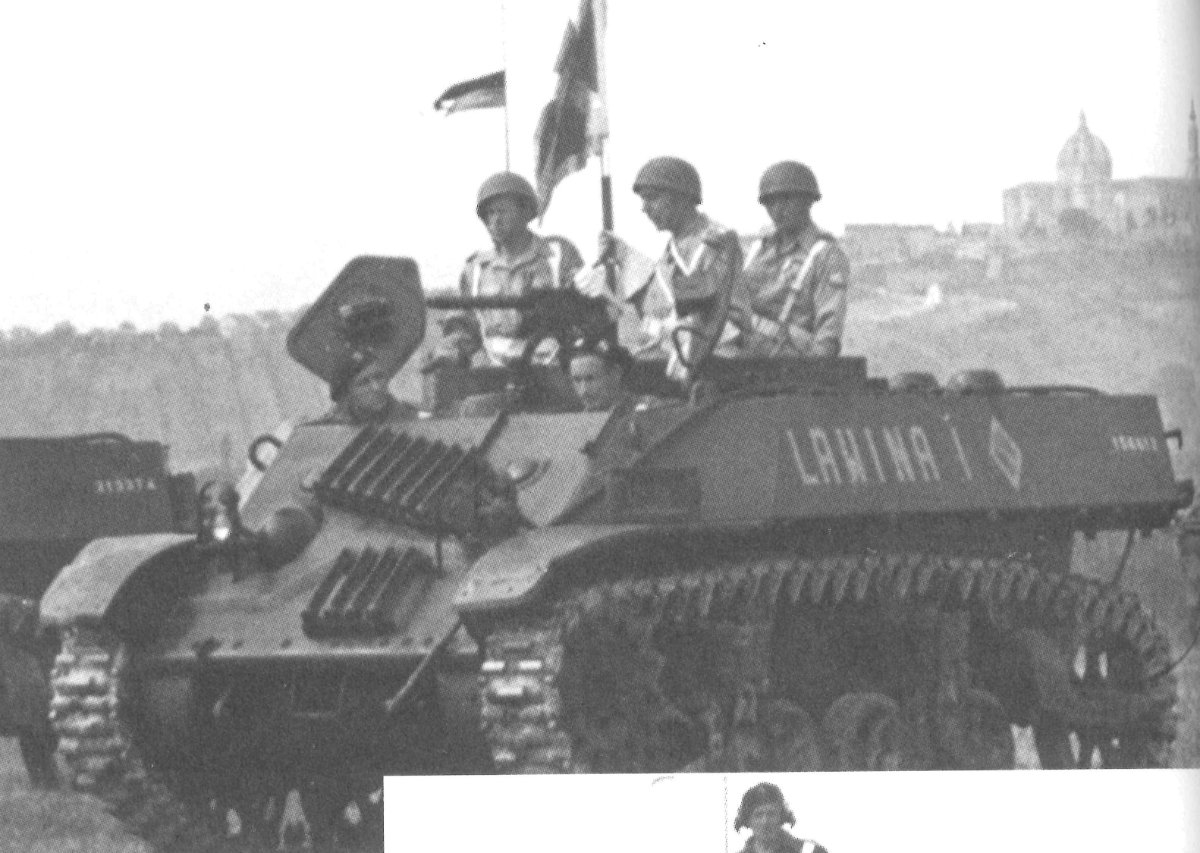

Pan_Cerny Posted Wednesday at 07:19 AM Author Share Posted Wednesday at 07:19 AM O, wiele z tych poligonowych nie widziałem. Niestety wszystkie te pojazdy noszą brytyjskie oznaczenia, więc niby takie nasze a nie nasze. A ten Tadeusza Andersa też jakiś goły. Więc zostane przy recce. Jest z czego wybierać. Nawet jest taki o czysto polskim imieniu jak Leszek To moje zbiory z posiadanych książek i netu: Quote Link to comment Share on other sites More sharing options...
Pan_Cerny Posted Wednesday at 07:20 AM Author Share Posted Wednesday at 07:20 AM Quote Link to comment Share on other sites More sharing options...
Pan_Cerny Posted Wednesday at 07:21 AM Author Share Posted Wednesday at 07:21 AM Quote Link to comment Share on other sites More sharing options...
Pan_Cerny Posted Wednesday at 07:22 AM Author Share Posted Wednesday at 07:22 AM Quote Link to comment Share on other sites More sharing options...
Pan_Cerny Posted Wednesday at 07:23 AM Author Share Posted Wednesday at 07:23 AM Quote Link to comment Share on other sites More sharing options...
Pan_Cerny Posted Wednesday at 07:23 AM Author Share Posted Wednesday at 07:23 AM 1 Quote Link to comment Share on other sites More sharing options...
Pan_Cerny Posted Wednesday at 07:24 AM Author Share Posted Wednesday at 07:24 AM Quote Link to comment Share on other sites More sharing options...

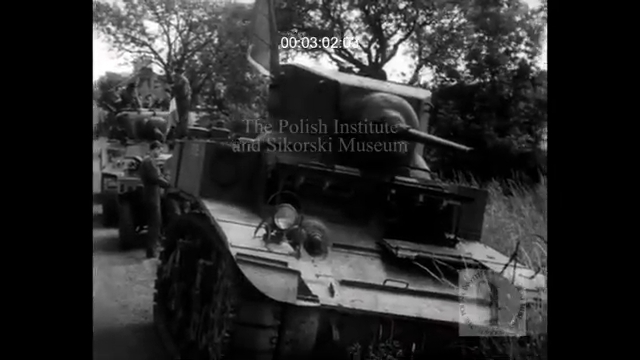

bigmodel Posted Wednesday at 08:55 AM Share Posted Wednesday at 08:55 AM Jeszcze taka ciekawostka. Kronika ze Szkoły Podchorążych Broni Pancernej w ramach Centrum Wyszkolenia Pancernego i Technicznego. Shermany M4.I.b, M4A1.II.a, Stuarty - M3A1 i M3A3 + inne pojazdy 1 Quote Link to comment Share on other sites More sharing options...
bigmodel Posted Wednesday at 09:03 AM Share Posted Wednesday at 09:03 AM 1 Quote Link to comment Share on other sites More sharing options...

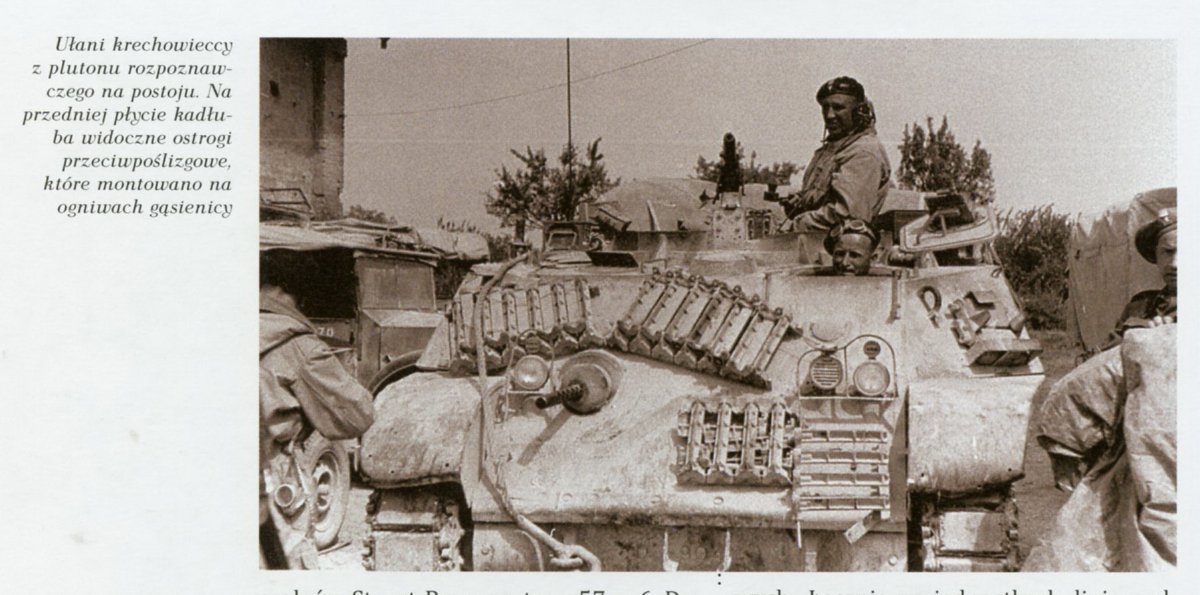

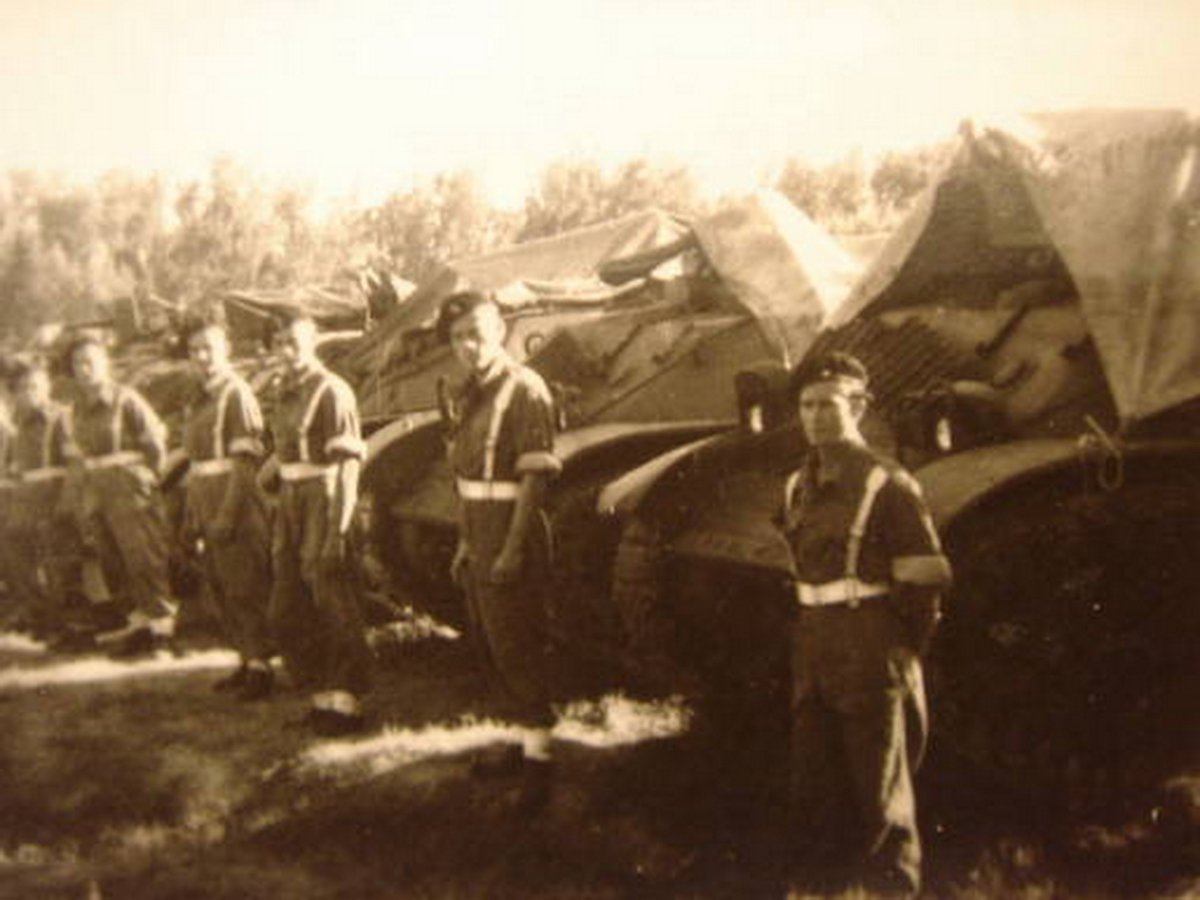

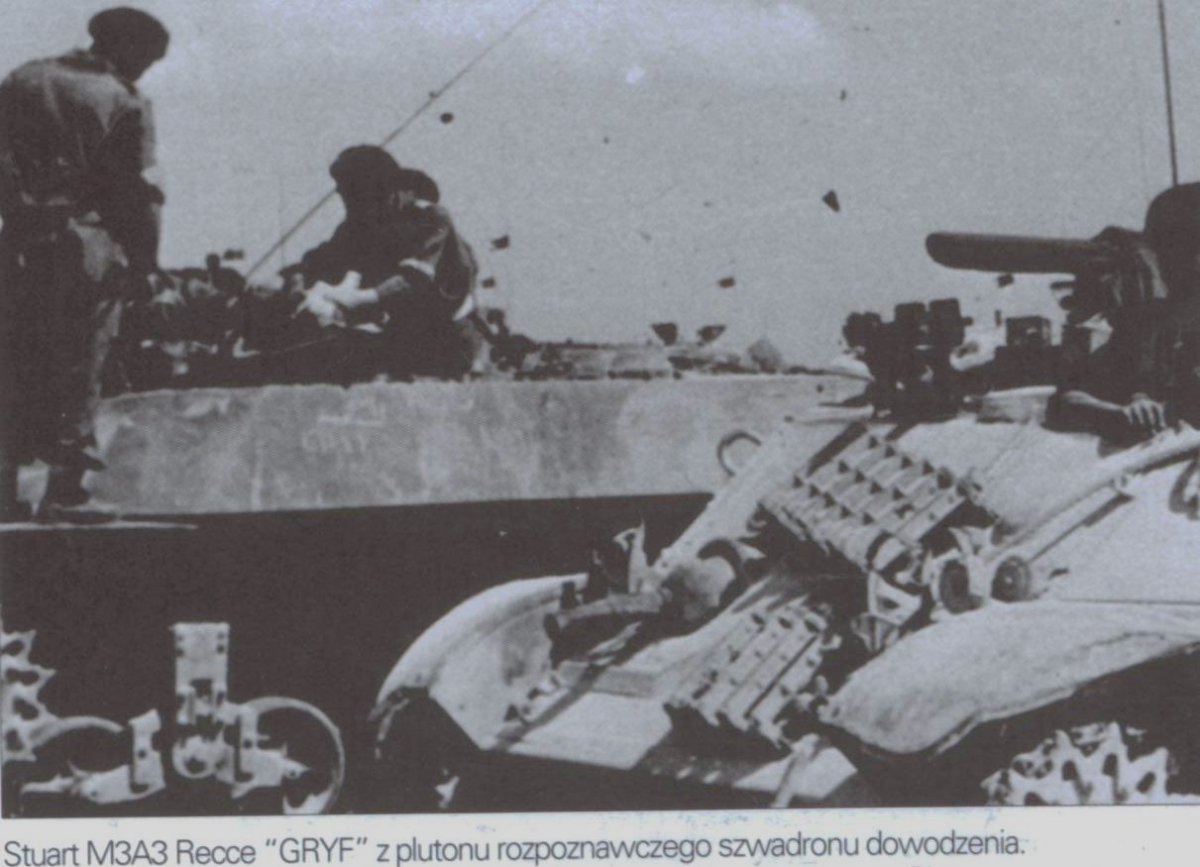

bigmodel Posted Wednesday at 10:58 AM Share Posted Wednesday at 10:58 AM Jeszcze jedno zdjęcie M3A3.V z 7 Pułku Artylerii Konnej. I trzy zdjęcia Stuarta - rece. 1 Quote Link to comment Share on other sites More sharing options...
Pan_Cerny Posted Wednesday at 11:05 AM Author Share Posted Wednesday at 11:05 AM M3A3 to ładny czołg, ma takie "sportowe" linie. M5 już traci na uroku, jest taki jakiś garbaty. Quote Link to comment Share on other sites More sharing options...
piotrkur Posted Wednesday at 11:38 AM Share Posted Wednesday at 11:38 AM A nie ma ktoś w zapowiedziach Reece??Zdawało mi się że gdzięś mi to mignęło.. Quote Link to comment Share on other sites More sharing options...
