Zuchovski Napisano 13 Kwietnia 2014 Share Napisano 13 Kwietnia 2014 Queen Mary 2 | 1:400 Revell | waloryzowany drewnem, blachami foto-trawionymi oraz światłowodami. Będzie to dokładna relacja z budowy modelu Queen Mary 2 krok po kroku. W jak najbardziej szczegółowy sposób, pokażę i opiszę problemy oraz rozwiązania, jakie napotkałem i zastosowałem (włącznie z narzędziami). Chciał bym, aby ten warsztat był swego rodzaju kompendium wiedzy dla początkujących oraz średnio-zaawansowanych modelarzy, takich jak ja. Sam mam niewiele doświadczenia, ale podchodzę do tego modelu szczególnie ambitnie. Było by niezmiernie milo zasięgać Waszych rad w trakcie Takie pudło zawidało u mnie w biurze, później musiałem to przetransportować transportem publicznym przez pół miasta ;) Nie lada wyzwanie... Tutaj można zobaczyć skale, w stosunku do człowieka Rozpakowane Ojjj czekałem na ten model długo! A to ten najbardziej ekscytujący moment otwarcia... Cytuj Odnośnik do komentarza Udostępnij na innych stronach More sharing options...

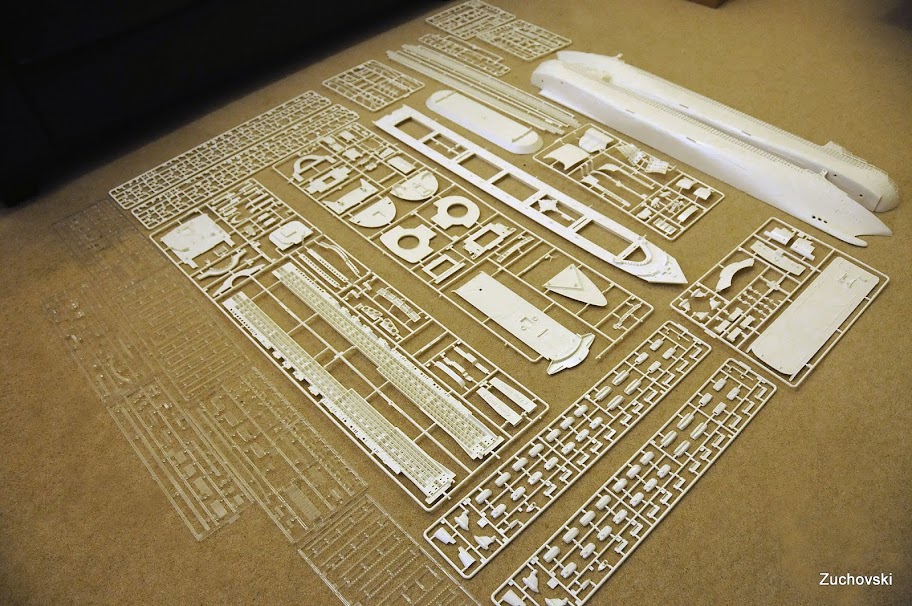

Zuchovski Napisano 13 Kwietnia 2014 Autor Share Napisano 13 Kwietnia 2014 Pudełko rozpakowane... Generalnie mina mi zrzedła gdy zobaczyłem wszystkie elementy, poziom trudności tego modelu mnie przeraził - szczerze przeraził... Każda część wymaga znacznie więcej obróbki niż w przypadku modelów marki Academy (te są lepiej odlane) aczkolwiek plastik Revell wydaje się być znacznie mocniejszy - twardszy i grubszy. Szkoda że nie wszystkie okna w kadłubie są wycięte... Ja będę oświetlał ten model więc będę musiał coś wykombinować. Nie zostawię ich w takim stanie! Pudełgo po odkryciu Kadłub - szczegółowo, widać zalania... Telefon w środku dla porównania Kalki Cała zawartość pudełka pod kadłubem Położyłem telefon, 1 grosz oraz 5 pensów brytyjskich dla porównania. Ta część zapewne zajmie najwięcej czasu... Jest strasznie rozlana, każde okno będzie trzeba potraktować skalpelem no i malowanie podłogi na każdym tarasie osobno - około 500! Jeden z najważniejszych elementów - nazwa statku. Cytuj Odnośnik do komentarza Udostępnij na innych stronach More sharing options...
ganjavir Napisano 13 Kwietnia 2014 Share Napisano 13 Kwietnia 2014 No życzę powodzenia i wytrwałości. Te podłogi przy kabinach dają w kość. Albo pędzel albo maskowanie i aerkiem. Co do okien to ja bym proponował szlifować od środka tak długo aż wyjdziesz na zewnątrz. Będzie prześwit a grubość plastiku nie będzie porażać. Cytuj Odnośnik do komentarza Udostępnij na innych stronach More sharing options...
Super Moderator Marcin Rogoza Napisano 13 Kwietnia 2014 Super Moderator Share Napisano 13 Kwietnia 2014 Wow - jakie to potężne Buduj, buduj, Waść Cytuj Odnośnik do komentarza Udostępnij na innych stronach More sharing options...
spiton Napisano 13 Kwietnia 2014 Share Napisano 13 Kwietnia 2014 Fajna relacje. Czuć radość z modelu !! Fajnie się ogląda. Taka reporterska relacja ,-)) Cytuj Odnośnik do komentarza Udostępnij na innych stronach More sharing options...
Hamman Napisano 13 Kwietnia 2014 Share Napisano 13 Kwietnia 2014 ile on ma długości? Cytuj Odnośnik do komentarza Udostępnij na innych stronach More sharing options...
stefan1965 Napisano 13 Kwietnia 2014 Share Napisano 13 Kwietnia 2014 No to działaj, będę podpatrywał gdyż taki sam czeka u mnie w szafie włącznie z blaszkami GMM. Brakuje mi tylko pokładu, czasu oraz weny. Może jak się napatrzę na twój to się napalę na ten model. Stefan Cytuj Odnośnik do komentarza Udostępnij na innych stronach More sharing options...
Hamman Napisano 13 Kwietnia 2014 Share Napisano 13 Kwietnia 2014 znalazłem ile ma długości 86,5cm więc to trochę kolos jest :P Cytuj Odnośnik do komentarza Udostępnij na innych stronach More sharing options...
Zuchovski Napisano 14 Kwietnia 2014 Autor Share Napisano 14 Kwietnia 2014 Instalacja włazów Po pierwsze chciałem wyrazić moje pozytywne zaskoczenie Waszym zainteresowaniem, to bardzo motywujące! Dzięki! A teraz trochę o kolejnym etapie budowy. Jest to instalacja 6 włazów (od tych przednich śrub do lepszego sterowania statku) Czynność dość prosta, wycinamy pokryw z ramek, obrobienie skalpelem, szlifujemy papierem ściernym: najpierw 300 później 1000. Następnie przyklejamy tuleje w taki sposób aby pozostawić możliwość ruchomą włazów. Zupełnie prosta czynność, gorzej będzie z malowaniem tego… To właściwie mnie trochę martwi… Zanim będziemy mogli skleić dwie polowy kadłuba trzeba przykleić tuleje i wstawić pomiędzy panel z 3 śrubami. Mój plan: Przykleić włazy i tuleje, następnie pomalować panel ze śrubami pędzlem (zanim je zakleimy), pomalować również wnętrze tulei na czerwono, poczekać aż wyschnie włożyć do środka trochę waty aby podczas malowania kadłuba nie zapryskać czerwona farba wcześniej malowanego panelu ze śrubami. Mój plan: - przykleić włazy i tuleje - pomalować je od środka na czerwono (pędzlem) - pomalowanie panelu ze śrubami (śruby na srebrno, przestrzeń pomiędzy nimi na czarno) - przykleić dwie połowy kadłuba Wycięcie włazów Instalacje włazów Przykejenie tulei Otwarte Zamknięte Cytuj Odnośnik do komentarza Udostępnij na innych stronach More sharing options...
Zyziu195 Napisano 14 Kwietnia 2014 Share Napisano 14 Kwietnia 2014 Cześć Będę dzielnie kibicował bo sam mam ten model. Czekam tylko na blaszki. Od razu mam jedno pytanie. Czym będziesz waloryzował pokład? Będzie to gotowy pokład do naklejenia czy może pokusisz się o zrobienie pokładu z pojedynczych deseczek modelarskich. Pozdrawiam Zyziu Cytuj Odnośnik do komentarza Udostępnij na innych stronach More sharing options...
Zuchovski Napisano 14 Kwietnia 2014 Autor Share Napisano 14 Kwietnia 2014 Hej! Będzie to raczej gotowy pokład, nie mam aż takich zdolności, aby kłaść deseczka po deseczce Tutaj można zamówić ten pokład. Cytuj Odnośnik do komentarza Udostępnij na innych stronach More sharing options...
BALROG Napisano 14 Kwietnia 2014 Share Napisano 14 Kwietnia 2014 To nie włazy tylko osłony tunelów sterów strumieniowych To szybki liniowiec i żeby nie było zakłóceń w oporze w czasie płynięcia z pełną prędkością tunele są zamykane Cytuj Odnośnik do komentarza Udostępnij na innych stronach More sharing options...
Zuchovski Napisano 14 Kwietnia 2014 Autor Share Napisano 14 Kwietnia 2014 Właśnie tak jak piszesz! Dzięki za podpowiedź Cytuj Odnośnik do komentarza Udostępnij na innych stronach More sharing options...
Diobeu Napisano 14 Kwietnia 2014 Share Napisano 14 Kwietnia 2014 cieszę się że kolejna QM2 na warsztacie. Widzę że jest dla ciebie tak samo ważna jak była dla mnie ;) To dobrze dla niej. Model bardzo dobrze pasuje jeśli chodzi o części. Te nadlewy na kadłubie to w sumie wyjątek. Nie widzę za bardzo sensu waloryzacji w postaci pokładu. To nowoczesny liniowiec gdzie rysunek drewna nie jest tak istotny jak w starym żaglowcu ale to twój warsztat wiec pozostaje życzyć powodzenia. Jak chcesz zaoszczędzić czas na poszukiwaniu zdjęć to mogę Ci podesłać kilkaset MB zarówno zdjęć pasjonatów z rejsów jak i moich z budowy. Daj mail na priv albo lepiej zrobię katalog w dropbox i ci wystawie. Czekam na dalsze odsłony. Cytuj Odnośnik do komentarza Udostępnij na innych stronach More sharing options...
Zyziu195 Napisano 14 Kwietnia 2014 Share Napisano 14 Kwietnia 2014 cieszę się że kolejna QM2 na warsztacie. Widzę że jest dla ciebie tak samo ważna jak była dla mnie ;) To dobrze dla niej. Model bardzo dobrze pasuje jeśli chodzi o części. Te nadlewy na kadłubie to w sumie wyjątek. Nie widzę za bardzo sensu waloryzacji w postaci pokładu. To nowoczesny liniowiec gdzie rysunek drewna nie jest tak istotny jak w starym żaglowcu ale to twój warsztat wiec pozostaje życzyć powodzenia. Jak chcesz zaoszczędzić czas na poszukiwaniu zdjęć to mogę Ci podesłać kilkaset MB zarówno zdjęć pasjonatów z rejsów jak i moich z budowy. Daj mail na priv albo lepiej zrobię katalog w dropbox i ci wystawie. Czekam na dalsze odsłony. Też chętnie skorzystam ze zdjęć jak byś je udostępnił. Cytuj Odnośnik do komentarza Udostępnij na innych stronach More sharing options...
Diobeu Napisano 14 Kwietnia 2014 Share Napisano 14 Kwietnia 2014 Napiszcie mi na PW swoje maile, udostępnię wam foldery na dropboxie to sobie ściągniecie moje zdjęcia z budowy, galerię i zdjęcia statku 1:1. Zdjęcia pochodzą z netu a moje są moje ;) więc traktujcie je jako koleżeńskie zapożyczenie. Cytuj Odnośnik do komentarza Udostępnij na innych stronach More sharing options...
Zuchovski Napisano 14 Kwietnia 2014 Autor Share Napisano 14 Kwietnia 2014 cieszę się że kolejna QM2 na warsztacie. Widzę że jest dla ciebie tak samo ważna jak była dla mnie ;) To dobrze dla niej. Model bardzo dobrze pasuje jeśli chodzi o części. Te nadlewy na kadłubie to w sumie wyjątek. Nie widzę za bardzo sensu waloryzacji w postaci pokładu. To nowoczesny liniowiec gdzie rysunek drewna nie jest tak istotny jak w starym żaglowcu ale to twój warsztat wiec pozostaje życzyć powodzenia. Jak chcesz zaoszczędzić czas na poszukiwaniu zdjęć to mogę Ci podesłać kilkaset MB zarówno zdjęć pasjonatów z rejsów jak i moich z budowy. Daj mail na priv albo lepiej zrobię katalog w dropbox i ci wystawie. Czekam na dalsze odsłony. Hej! Fajnie, że się odezwałeś, bardzo na to liczyłem! Studiowałem Twój warsztat bardzo dokładnie, przyznam, że ustawiłeś poprzeczkę bardzo wysoko! Co do pokładów to chcę prawdziwe drewno, aby model wyglądał jak najbardziej realistycznie, zobaczymy jaki będzie efekt końcowy. Jeżeli chodzi o zdjęcia to bardzo chętnie zapożyczę Twoją galerię Aczkolwiek wydaje mi się, że znam ten statek bardzo dobrze Ale poznam go znacznie lepiej już w czerwcu Cytuj Odnośnik do komentarza Udostępnij na innych stronach More sharing options...
Diobeu Napisano 14 Kwietnia 2014 Share Napisano 14 Kwietnia 2014 Odwiedzisz go osobiście? Kurcze, zazdroszczę, mnie nie było dane, zrób tysiące zdjęć modelarskich jeśli możesz, to czym dysponowałem nie jest robione pod kątem naszej szajby ;) O drewnie nie zamierzam się rozwodzić, każdy robi to co chce, nie jestem zwolennikiem pouczania czy krytykowania innych modelarzy, to twój pomysł, twój model i robisz go tak jak ty chcesz bo to twoje 2 lata. Gratuluję pomysłu, pokłady w tym modelu to dodatkowy stopień wyżej jeśli chodzi o trudność i walory wizualne. Będę zaglądał! Cytuj Odnośnik do komentarza Udostępnij na innych stronach More sharing options...

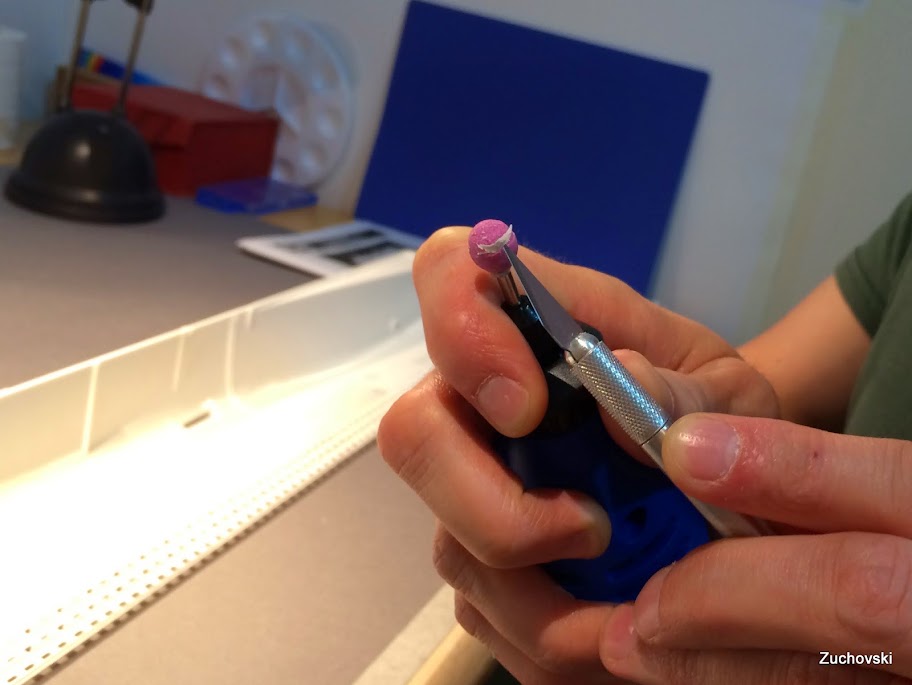

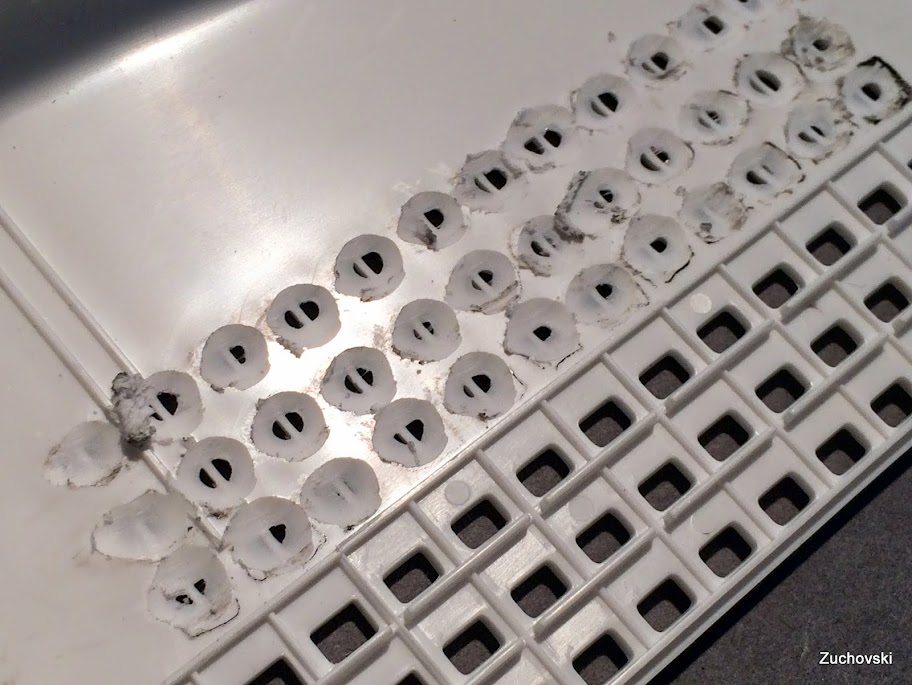

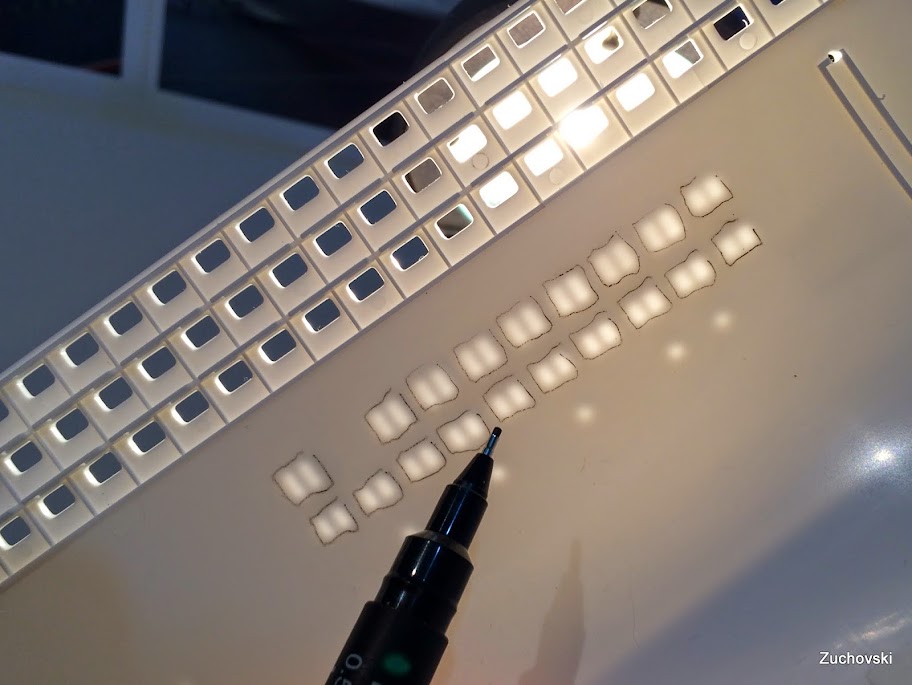

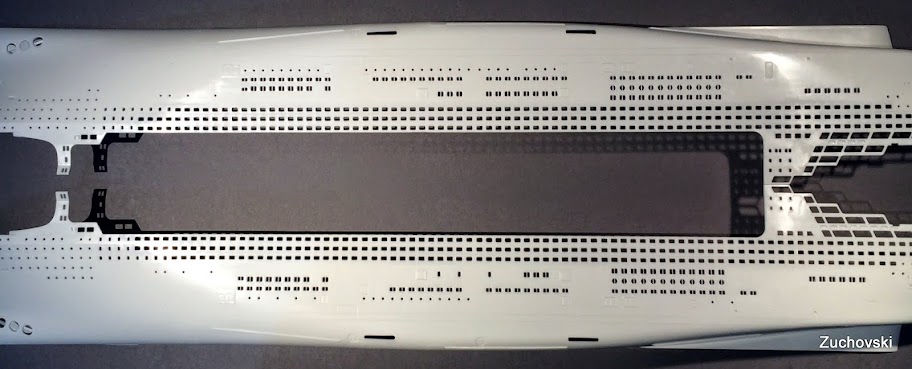

Zuchovski Napisano 14 Kwietnia 2014 Autor Share Napisano 14 Kwietnia 2014 Okna, okna i jeszcze raz okna... Było to bardzo pracochłonne i stresujące zarazem... Ale się udało! Jest ok! Do "okienkowania" kadłuba będziemy potrzebowali mniej więcej takich narzędzi, generalnie były w zestawie z tą wiertareczką (podróbką Dremella) za jakieś niewielkie pieniądze Zaczynamy od narysowania okien od drugiej strony pod światło. No i wiercimy, zdecydowanie ale delikatnie jednocześnie... Chodzi o to, że jak długo będziemy ścierać jedno miejsce to zacznie się topić i może zniekształcić nam okno lub jeszcze gorzej zrobimy wielką dziurę a to byłaby przecież katastrofa!!! Co jakiś czas sprawdzamy, czy nie przesadzamy z naciskiem Tak to wygląda na surowo, świeżo starty plastik pozostał przyklejony od temperatury, ale można go w bardzo łatwy sposób oderwać. Podczas ścierania wiertło się nagrzewa (oczywista sprawa) więc co jakiś czas należy z niego zdjąć nadtopiony plastik, który dość mocno do niego przylega... Tutaj widać wszystko lepiej po oczyszczeniu (po prostu palcami odrywamy nadmiar plastiku) widać również, jak "głębokie" są rowki. A tak wyglądają te okienka niepotraktowane skalpelem... No to teraz bierzemy skalpel do rączki i jedziemy (mi zajęło to ok 8 godzin łącznie) Jeden za nami, jeszcze... kilka Może wyglądać to jakoś przerażająco, ale mi miło ten czas minął i już wycięte. Widocznie lubię takie "skalpelowe" robótki? Tak to wygląda z drugiej strony, dość równo myślę. Tutaj widać różnice, jedna połowa skończona, druga jeszcze nie zaczęta. Generalnie różnica jest! Ja chcę model podświetlać więc bardzo się cieszę, że udało mi się to zrobić A o to najbardziej oczekiwany efekt! Jestem bardzo zadowolony Wszystkie wyszły równo. 1 Cytuj Odnośnik do komentarza Udostępnij na innych stronach More sharing options...
Drozdek Napisano 14 Kwietnia 2014 Share Napisano 14 Kwietnia 2014 Witam, aktualnie robię Queen Mary ale w o wiele mniejszej skali bo 1:570, chciałem tylko zapytać ile zapłaciłeś za ten model bo też może bym sobie sprawił taki mały, niewinny prezent ;) Kibicuję dalej w sklejaniu, pewnie jak wszyscy tutaj wypowiadający się Cytuj Odnośnik do komentarza Udostępnij na innych stronach More sharing options...
von.Hans Napisano 14 Kwietnia 2014 Share Napisano 14 Kwietnia 2014 Czapki z glow… berety w kieszen… Cytuj Odnośnik do komentarza Udostępnij na innych stronach More sharing options...
Zuchovski Napisano 14 Kwietnia 2014 Autor Share Napisano 14 Kwietnia 2014 Witam, aktualnie robię Queen Mary ale w o wiele mniejszej skali bo 1:570, chciałem tylko zapytać ile zapłaciłeś za ten model bo też może bym sobie sprawił taki mały, niewinny prezent ;) Kibicuję dalej w sklejaniu, pewnie jak wszyscy tutaj wypowiadający się Hej! Dzięki za kibicowanie! Przyda się z pewnością no i zobowiązuje co jest bardzo dobre! Cena modelu to ok 250zł ja kupiłem na ebay'u Cytuj Odnośnik do komentarza Udostępnij na innych stronach More sharing options...
Drozdek Napisano 15 Kwietnia 2014 Share Napisano 15 Kwietnia 2014 Myślałem, że trochę droższy będzie, no to już zaczynam odkładać pieniądze by kupić, nie wiem gdzie postawie ale na pewno będę ją mieć, muszę mieć Czekam na kolejną relację ;) Cytuj Odnośnik do komentarza Udostępnij na innych stronach More sharing options...
ganjavir Napisano 15 Kwietnia 2014 Share Napisano 15 Kwietnia 2014 Będziesz "szklił" okienka? Fajnie by wyszły w tej ilości. Rozumiem że przy oświetleniu to bez znaczenia ale nie zawsze się świeci... Cytuj Odnośnik do komentarza Udostępnij na innych stronach More sharing options...
Drozdek Napisano 15 Kwietnia 2014 Share Napisano 15 Kwietnia 2014 Mam takie jeszcze pytanie, bo szukałem modeli do kupna na ebay'u i znalazłem ale zastanawiam się nad podstawką pod model, jaka jest w zestawie? O ile jakaś jest bo nie zawsze się znajdzie w pudełku ;) Cytuj Odnośnik do komentarza Udostępnij na innych stronach More sharing options...
