Super! lewar tak jak powinien być w wozie No.232.Na razie kadłub jest OK.(pomijając Zimmerit)

Podwozie i wieża wozu No.232 mieszana wczesno/średnia seria produkcyjna.

Wczoraj jeszcze nie byłem pewny dlatego musiałem jeszcze sprawdzić:

Podwozie średniej serii - koło napędowe ostateczne w wersji "D".Koła jezdne wczesna seria.

Dochodzisz do kolejnego etapu klejenia pancerza nad silnikiem i dlatego kolejne spostrzeżenia:

Nowy rodzaj klapy nad silnikiem i teraz pojazd wczesny - wyposażony w komin powietrzny:

( Otwór na płycie silnika dla "komina powietrznego" w pierwszych produkowanych Panterach "D" zamknięty zaślepką.

W produkowanych od kwietnia 1943 krążek ten wyposażono w siatkę umożliwiający dopływ(zassanie)powietrza do silnika.

Pierwszych 50 Panter nie otrzymało komina powietrznego.W w/w komin wyposażono tylko około 40 Panter.)

Komin zakryty kopułą pancerną ta modyfikacja maj/czerwiec 1943. Ma go na pewno ten ze zdjęć 232.U Ciebie nie wiem czy jest w zestawie?

To coś takie jasne między skrzynkami: http://www.webalice.it/g.capella/wip/pantherD/pantherD_232_1.jpg

http://s201.photobucket.com/user/r3novatio/media/PantherDzim23201e1.jpg.html

http://s4.photobucket.com/user/Zushia/media/Dragon%20Panther%20D%20zimmerit/PantherDzim23201e.jpg.html

o tutaj między skrzynką, a workiem - http://i4.photobucket.com/albums/y106/Zushia/Dragon%20Panther%20D%20zimmerit/PantherDzim23204.jpg

Potwierdzają to rysunki we wspomnianym wczoraj: Танк на поле боя №40 str.37 - 38 oraz plany w serii :

TankPower 3 część 3.str.108-112 i Panzer Tracts No.5-1 str.5-54 do 5-57

Dobrze pokazane na kolorowej grafice Wyd.Militaria No.229 Pantery w akcji 1943-45 str.142 i 143

http://i178.photobucket.com/albums/w269/sergionex/Panther%20Ausf%20D/59de3b7f.jpg

http://i178.photobucket.com/albums/w269/sergionex/Panther%20Ausf%20D/77becf14.jpg

(Inna maszyna i inny okres, ale kopuła pancerna taka sama.)

Drabinka do wchodzenia na czołg z prawej strony na 5-tej płycie Schurzen - patrząc od przodu oraz lina ponownie ta fotka

http://i4.photobucket.com/albums/y106/Zushia/Dragon%20Panther%20D%20zimmerit/PantherDzim23204.jpg

i lina z drugiej strony : http://i642.photobucket.com/albums/uu144/completearmourmodelling/pantherwithzim.jpg

Z wieżą będzie też ciekawie.Ale o tym jak ją Zaczniesz działać.



Pozdrawiam

Krzysztof

Odnośnik do komentarza
Udostępnij na innych stronach

A pod wentylacją nic nie było?

Nie wiem Krzysiek o co pytasz.Pod jaką wentylacją.

Komin wentylacyjny umożliwiał Panterom na przejazd przez wodę do głębokości 4 m.

Doprowadzał powietrze do silnika.W pierwszych wozach w tym miejscu była zaślepka.

Nie mam tego modelu , a w instrukcji : http://www.mojehobby.pl/products/PANTHER-AUSF.D-WITH-ZIMMERIT-COATING.html#

jest pokazana tylko siatka część B22 lub blaszki MA 22,23 24.Nie widać instalacji tego wystającego kawałka komina.

Założono go tylko w ok 40 pojazdach.Na wystający kominek zamykała się pancerna pokrywa:

http://s178.photobucket.com/user/sergionex/media/Panther%20Ausf%20D/59de3b7f.jpg.html

Przy tylnej antenie (między antenami).Ten element jest trochę niższy od kopuły.

Zgadza się Komin jest .

Czy ta pancerna kopuła też jest?





Pozdrawiam

Krzysztof

Odnośnik do komentarza
Udostępnij na innych stronach

Nie wiem czy się dokładnie wyrażę. Pod otworami wentalycyjnymi na tylnej płycie były wentylatory. U ciebie widać podłogę. Zastanawiam się czy montaż siatek PE zniweluje to wystarczająco.

Odnośnik do komentarza
Udostępnij na innych stronach

Wtrącę się przed siatkami jeszcze grille część D29 potem siatki.

Pod grillami wentylatory - czy Dragon je dał?

Pierwsze seryjne Pantery "D" tych siatek nie miały.

No w końcu znalazłem.To co prawda Królewski Tygrys, ale ustrojstwo to samo:

Widok zamkniętej pokrywy pancernej:

http://i.imgur.com/CzXRp.jpg

http://i.imgur.com/UoEjx.jpg

http://i.imgur.com/jmmti.jpg

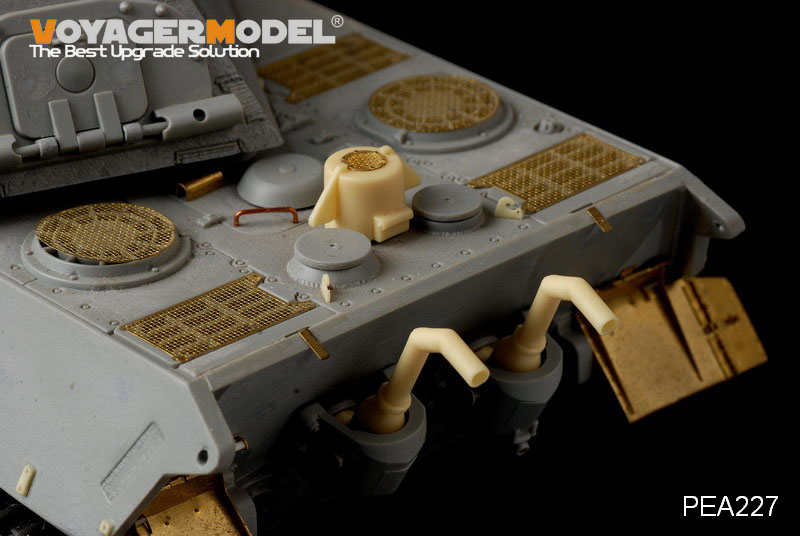

http://www.voyagermodel.com/%5CProduct-PEA%5CPEA227%5CPEA227.jpg





Pozdrawiam

Krzysztof

Odnośnik do komentarza
Udostępnij na innych stronach

Znów coś nie dawało mi spokoju - mianowicie:

Pokrywy pancerne w Panterach "D".Zerknij jeszcze raz na tę grafikę:

http://i178.photobucket.com/albums/w269/sergionex/Panther%20Ausf%20D/77becf14.jpg

Wyd.Militaria No.229 Pantery w akcji 1943-45 str.143 z opisu na poprzedniej stronie:

Pantera"D" z 4 P.P. Anzio,Włochy,luty 1944 i tutuaj nie ma siatki na pokrywie pancernej.

Na grafice : TankPower 3 vol.3 str.151 jest w/w siatka.

http://s16.photobucket.com/user/gibsonfndr/media/Panther%20Kursk/profilpantherD-1.jpg.html

Dla pewności sprawdziłem :rzuty w skali 1:35 TankPower 3 vol.3 :

str.78 wczesny "D" z wieżą kanciatą, str.85 produkcja z maja 1943 rzut z góry siatka jest, str.94 z lipca 1943 rzut z góry siatka jest,

str.107 Pantera"D" No.314 - jesień 1943 rzut z góry siatka jest ,str.111 Pantera"D" No.232 też ma lipiec 1943, i jeszcze parę innych.

W kolejnej części TankPower 3 vol.5 na str. rozrysowana pokrywa pancerna w skali 1:17,5 też ma siateczkę str. 51.

Tak teraz mogę potwierdzić siatka na pokrywie pancernej w połowie 1943 była instalowana.

Bambetle na pokrywie silnika znalazłem w większej ilości Panter"D".Czy jest zestawie Dragona konstrukcja na te skrzynki?

Prace postępują do przodu.



Pozdrawiam

Krzysztof

Odnośnik do komentarza
Udostępnij na innych stronach

Jeśli ma to być wóz z No.232 to musi być jedno i drugie.

Fotki pokrywy Masz w postach wyżej, a skrzynki no normalne drewniane.

http://i.imgur.com/EXWQA.jpg

http://i.imgur.com/GKn1W.jpg

http://i.imgur.com/c8hr9.jpg

Stelaż tych skrzynek używany również w innych Panterach dość często.

Zerknij do zeszyty Militaria No.229 Pantery w akcji 1943-45.

Tam na kolorowych grafikach sporo maszyn ze skrzynkami na silnikach Panter.

A stelaż pewnie ceowniki lub pręty pospawane.

Poszukam może coś się jeszcze znajdzie.



Pozdrawiam

Krzysztof

Odnośnik do komentarza
Udostępnij na innych stronach

Tak Masz rację .Te dwie co leżą obok siebie jedna węższa druga szersza.Mają jednakową wysokość.

Skrzynka po prawej stronie - pojedyncza - wielkością taka sama jak grill z siatką pod nią.

Obydwie konstrukcje są przykręcone do śrub od siatek an grillu.Są takich samych wymiarów(rozstaw z tyłu i z boku).

Wydaję się że to były jakieś skrzynki po amunicji - chyba.

RB Model robi taką z drewna : http://www.rbmodel.com/picture.php?dir=35D22



Pozdrawiam

Krzysztof

Odnośnik do komentarza
Udostępnij na innych stronach

Ale tam gdzie sa dwie strzynki, widać, że stelaż jest większy i mocowanie musi wychodzić poza siatke. Jak nie znajde nic ciekawego, to zrobie dwa stelaże pod dwie skrzynki co dałes w linku.

A jakiej wielkości powinna być antena ?

Odnośnik do komentarza
Udostępnij na innych stronach

Źle się wyraziłem :

1.Skrzynka po prawej ta duża - konstrukcja przykręcona do śrub od grilli. ( w 4-ech miejscach)



2.Skrzynki po lewej - rozstaw konstrukcji od tyłu taki sam jak przy tej po prawej i wysokość ta sama.

Konstrukcja tych dwóch przykręcona do tylnych śrub od grilla, a z przodu (widok z boku i góry) konstrukcja przymocowana zaraz przy grillach okrągłych.



Antena 2m. http://www.mojehobby.pl/products/2m-antenado-roznych-pojazdow-militarnych.html

na podstawie http://www.mojehobby.pl/products/Niemiecka-podstawa-antenyuzywana-na-czolgach-podczas-II-WS.html

źródło: PanzerTracts No.5-01 str.5-61



Pozdrawiam

Krzysztof

Odnośnik do komentarza
Udostępnij na innych stronach

Wstępny projekcik stelażyka pod skrzynki. Nóżki, to kątowniki, a płyta będzie z kawałka blaszki. Płyte na razie na sucho tak umiescilem do zdjęcia. No i pierwsza strona dodatkowych ogniw gasienic zrobiona
