F-104C Starfighter, Hasegawa, 1/48

[barszczo]

Szczegóły super, lubię takie modelarstwo .

[MAREK74]

Trochę się zagrzebałem z tym warsztatem. W zasadzie to dużo nie poszło do przodu, natomiast pojawiły się wątpliwości. Chodzi o światła nawigacyjne. Ostatnio przeglądałem sporo zdjęć i nie wiem czy dobrze wnioskuję ale wygląda na to, że było kilka opcji tych świateł.

Zdjęcia (poza jednym) ze strony 916-starfughter.de

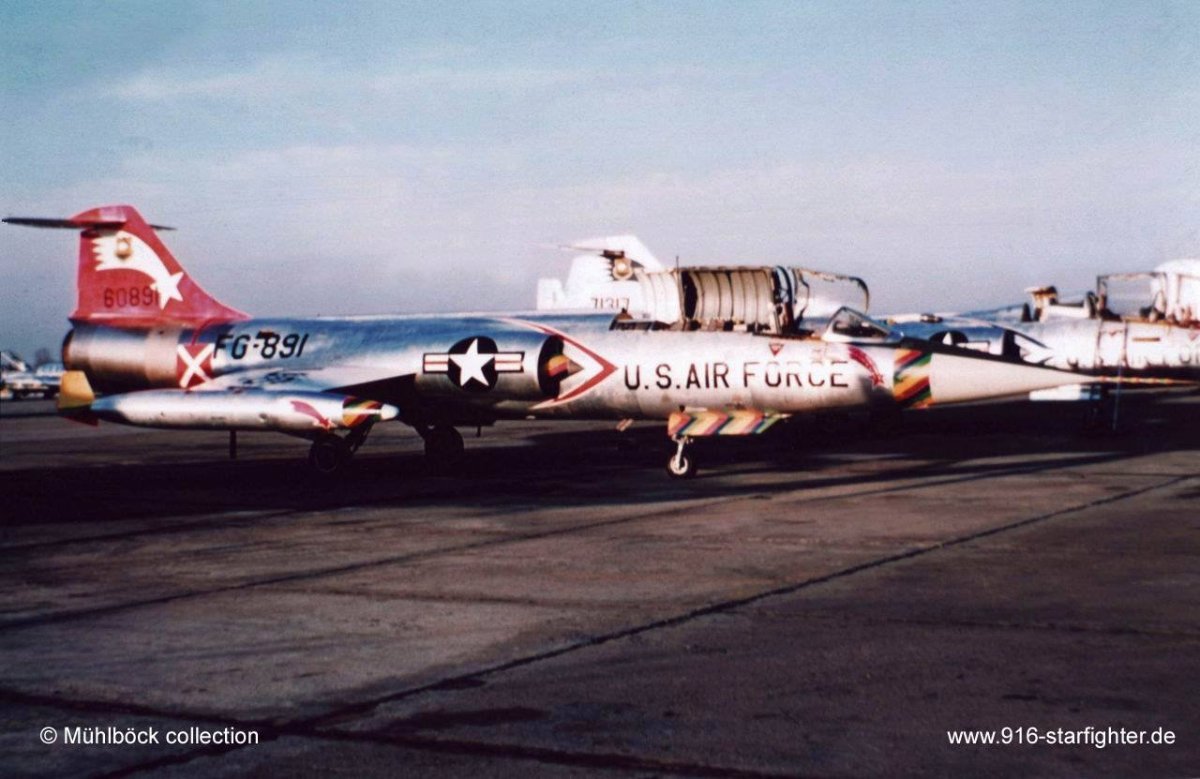

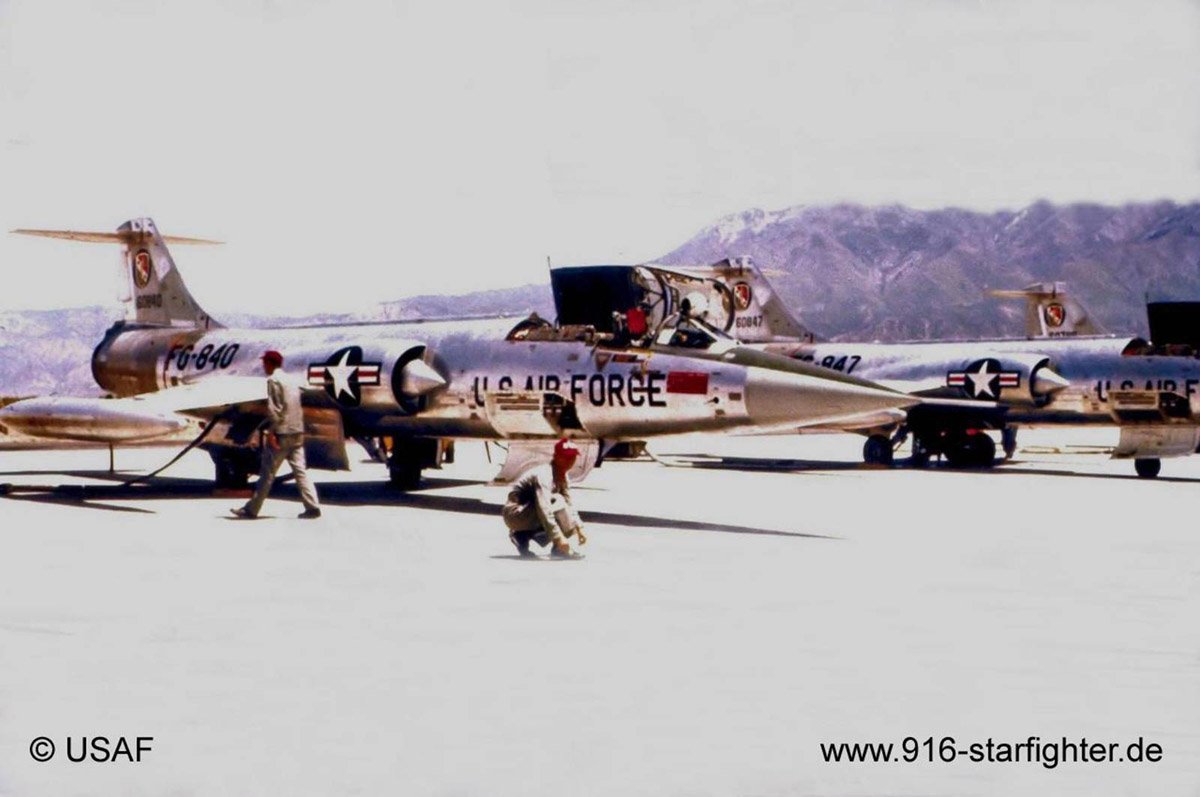

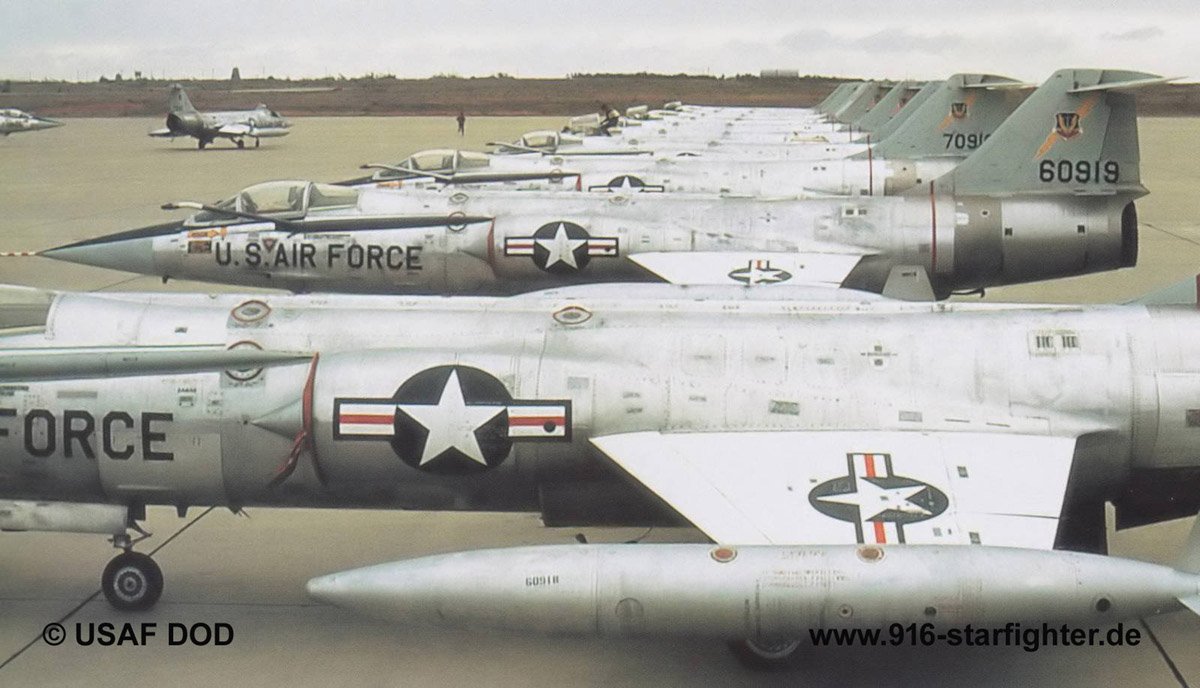

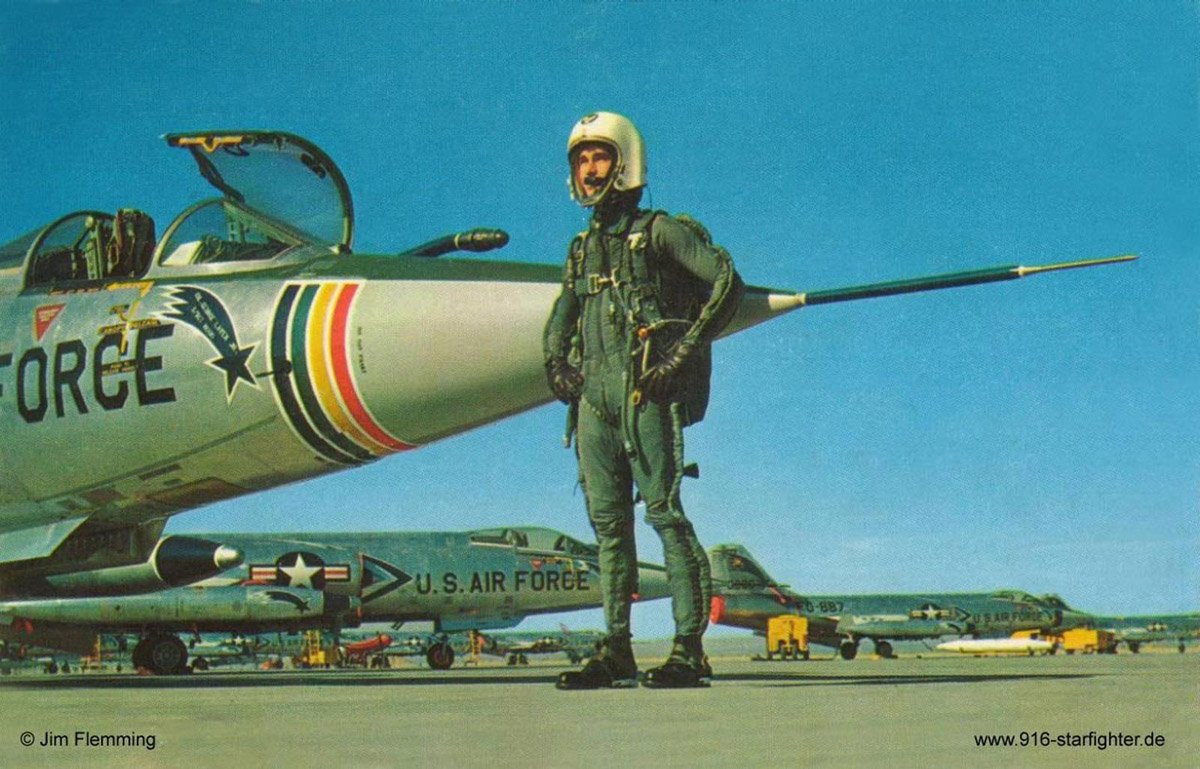

Opcja 1 jak na poniższym zdjęciu: Na zbiorniku i na wlocie na białym i czerwonym polu.



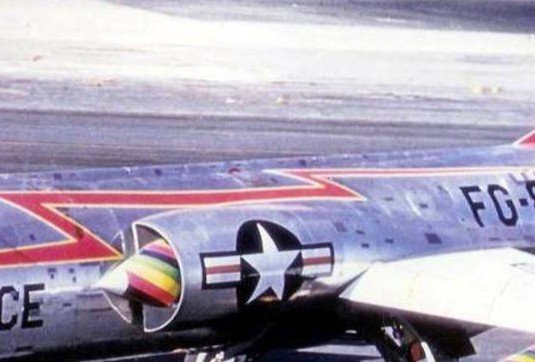

Opcja 2. Na wlocie ale przesunięte bardziej do przodu (na niebieskim polu tła gwiazdy):

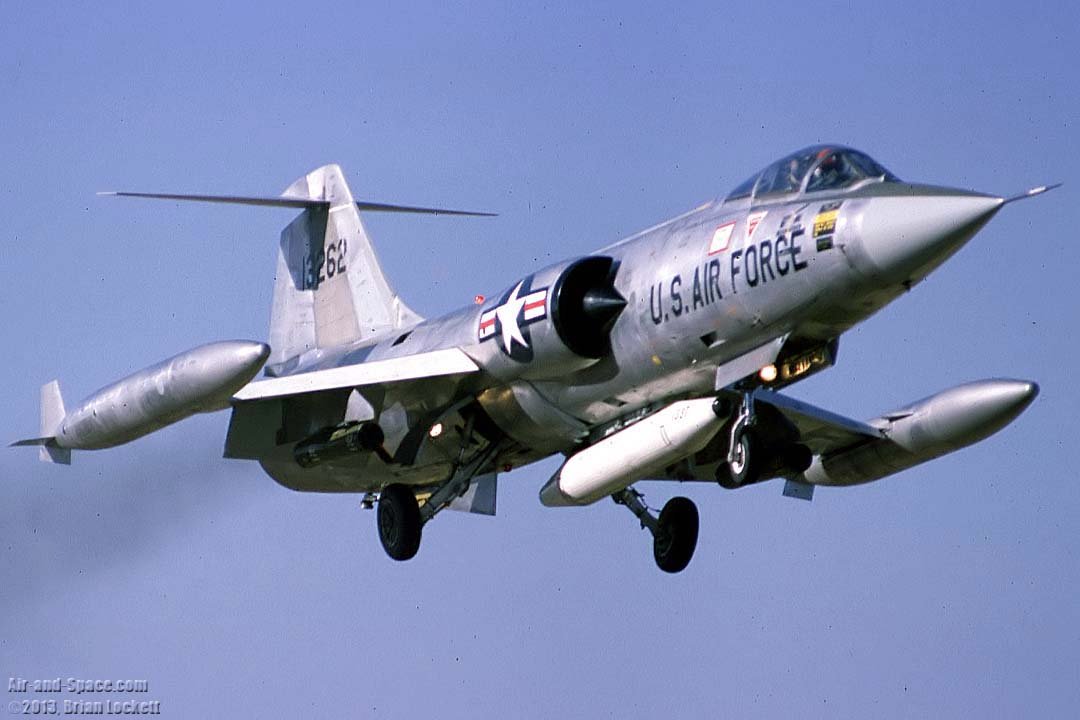

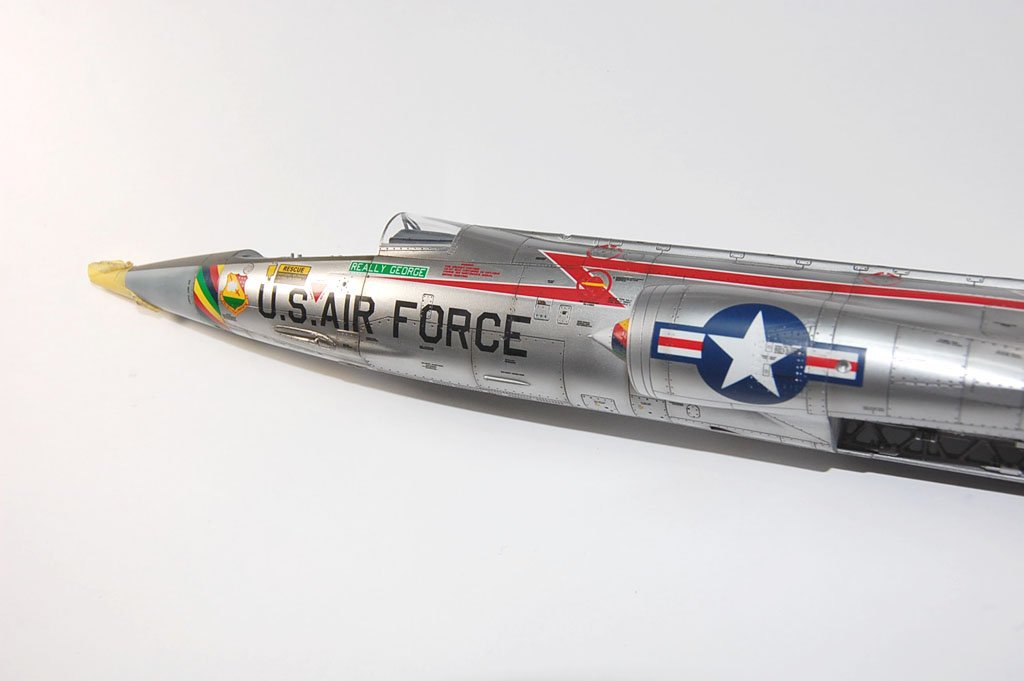

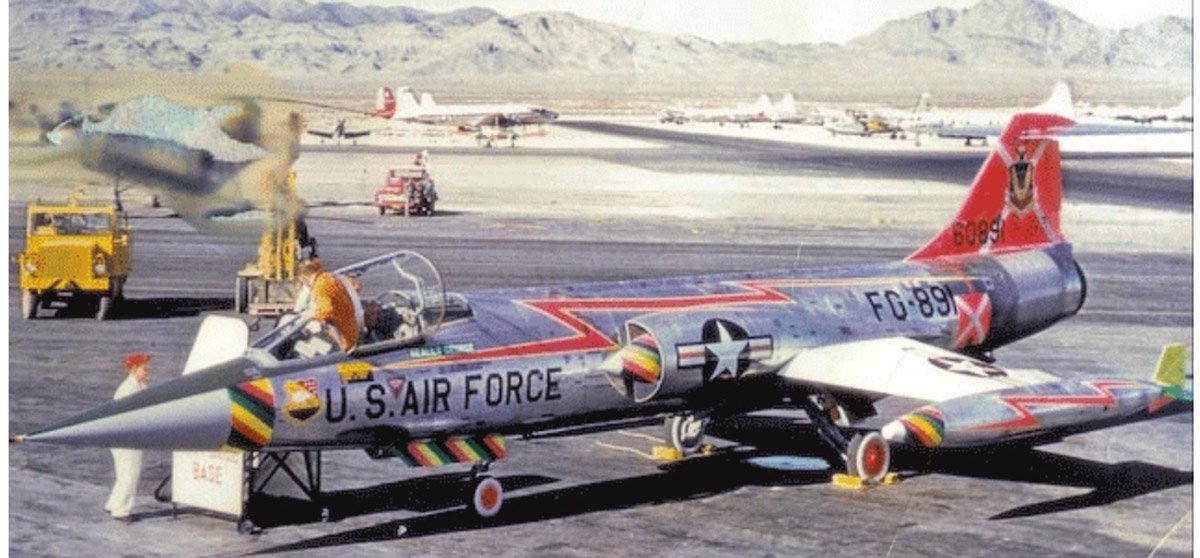

Opcja 3, która mnie najbardziej interesuje. Brak świateł nawigacyjnych zarówno na wlocie, jak i na zbiorniku. Poniżej kilka zdjęć, na których nie mogę się ich dopatrzyć. Na pierwszym zdjęciu poniżej maszyna Really George, której model buduję.





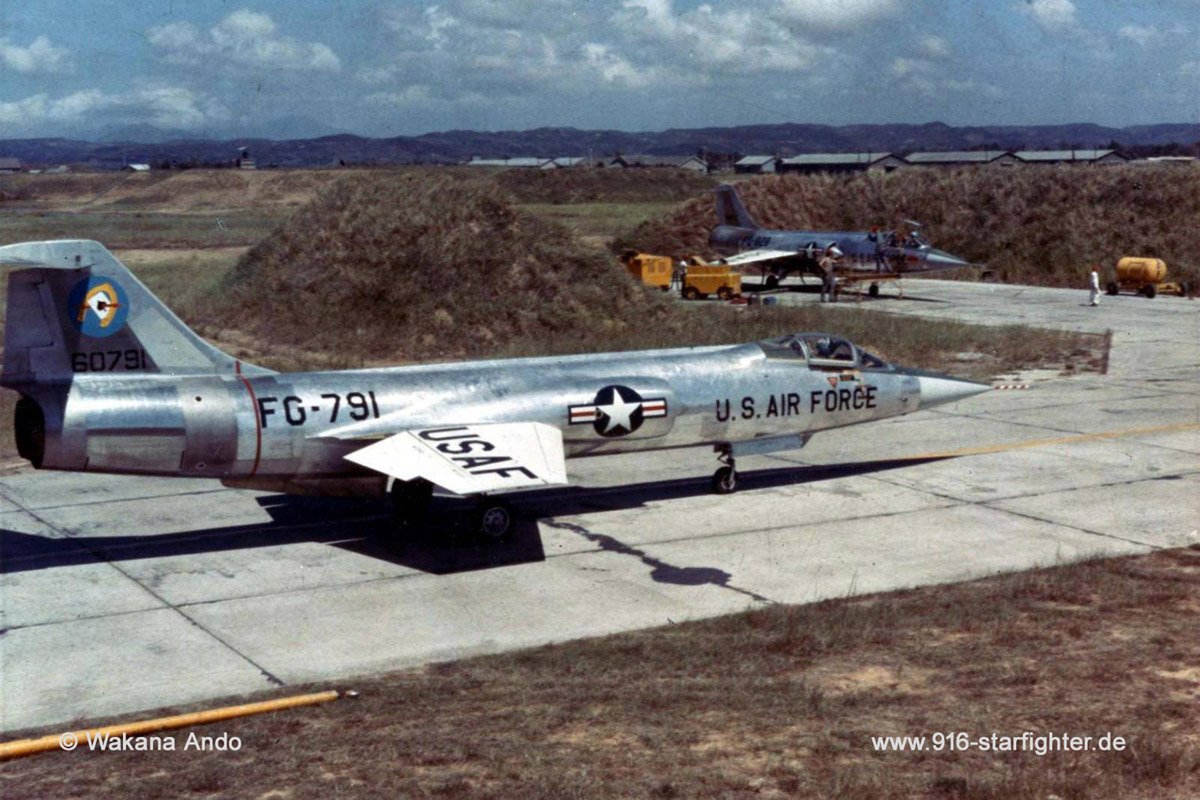

Mam prośbę do osób, które analizowały ten temat aby mi podpowiedziały czy dobrze wnioskuję, bo zdjęcia są dość słabej jakości. Może po prostu tych świateł nie widać, mimo, że tam są (chodzi o opcję trzecią gdzie jest podejrzenie, że te światła mogą ewentualnie być na niebieskim tle gwiazdy).

Na F-104 Really George na pewno wykluczam opcję pierwszą i muszę przenieść lub zlikwidować światło na wlocie powietrza. Ze zbiornikiem sytuacja wygląda gorzej, bo mam je na takim etapie:

No ale jak trzeba będzie to zlikwiduję to światło... Niestety trzeba będzie zapłacić gapowe. Dość powiedzieć, że pierwsza rata gapowego już poszła. Okazało się już po pomalowaniu zbiornika, że trzeba było skrócić jego wewnętrzny statecznik

( od strony kadłuba samolotu).

Edytowane 24 Października 2025 przez MAREK74

[abtb]

Godzinę temu, MAREK74 napisał:

Okazało się już po pomalowaniu zbiornika, że trzeba było skrócić jego wewnętrzny statecznik

A z czego to wynika? Czyżby model który budujesz miał jakieś niestandardowe zbiorniki zewnętrzne?



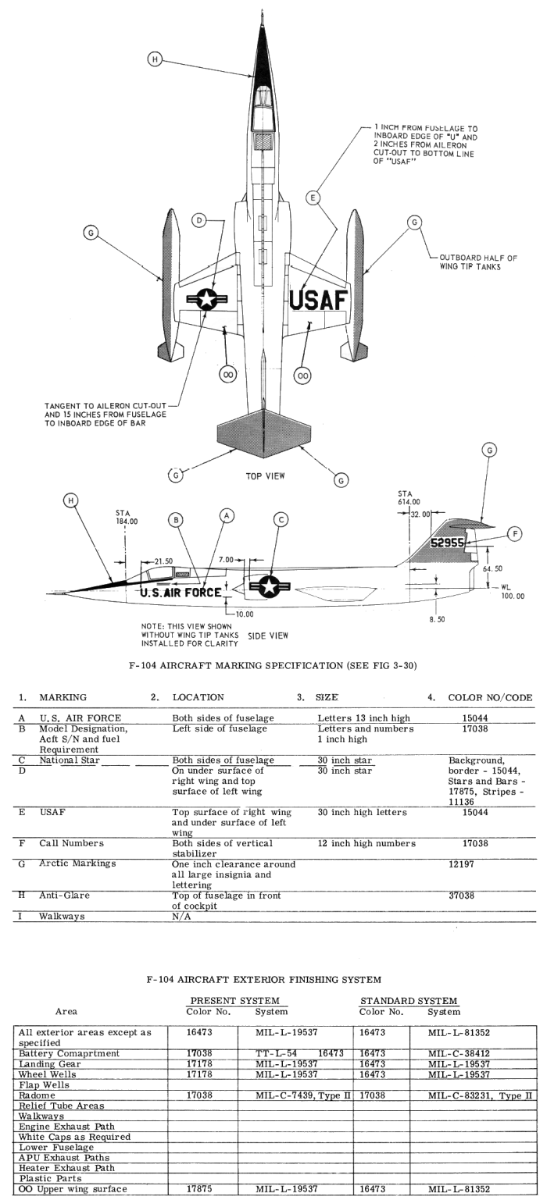

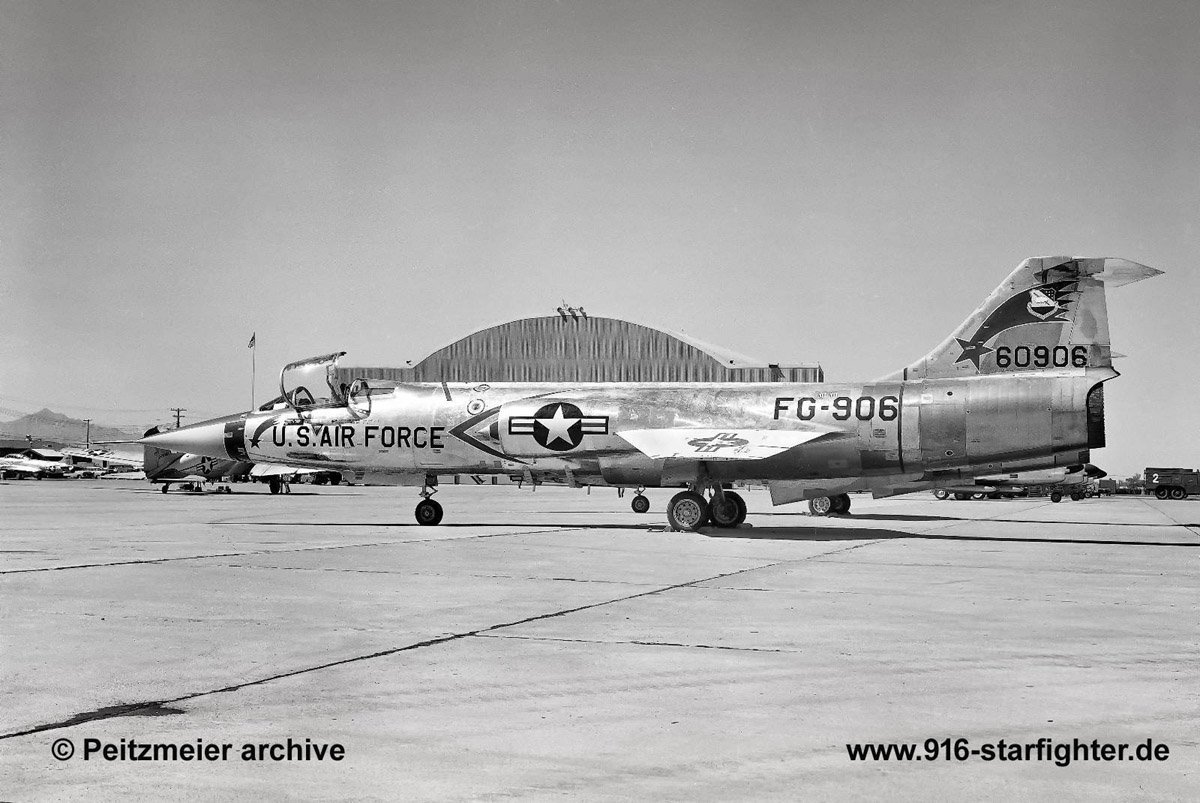

Natomiast co do świateł, to nie sądzę by "wędrowały" sobie po konstrukcji płatowca. Na fotce:



ewidentnie widać światło pozycyjne na styku koloru czerwonego i białego (symetrycznie do strony lewej.

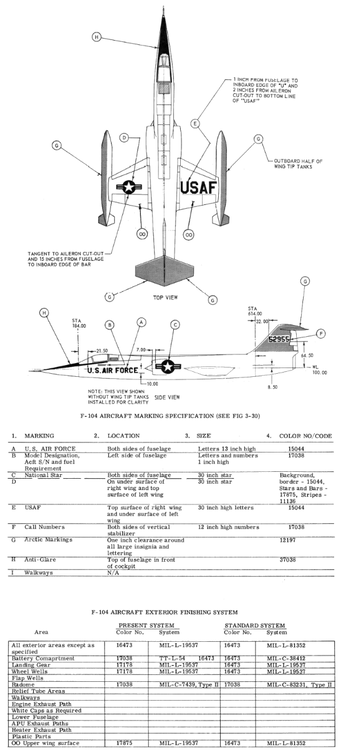

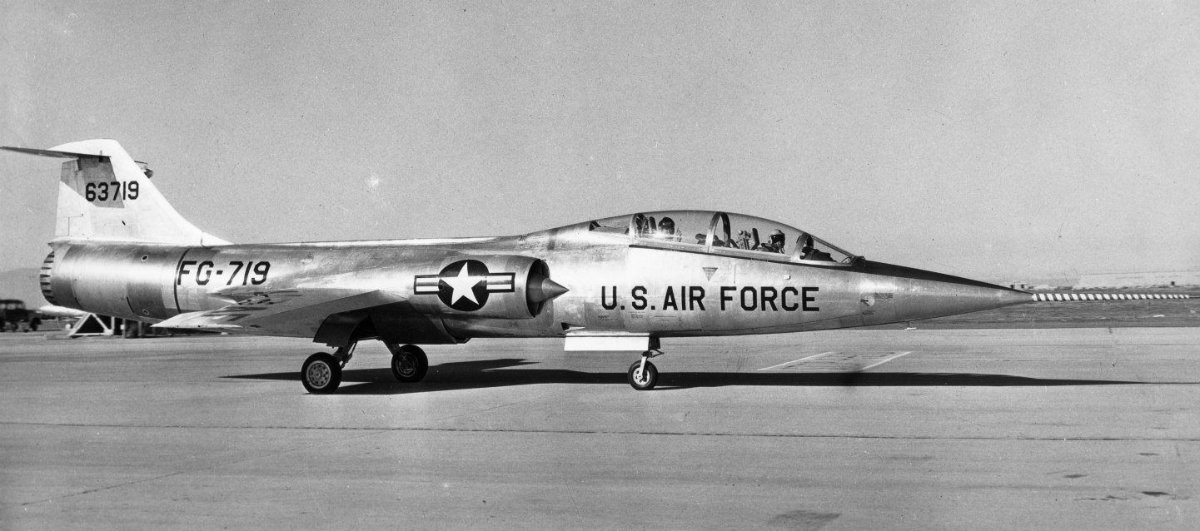

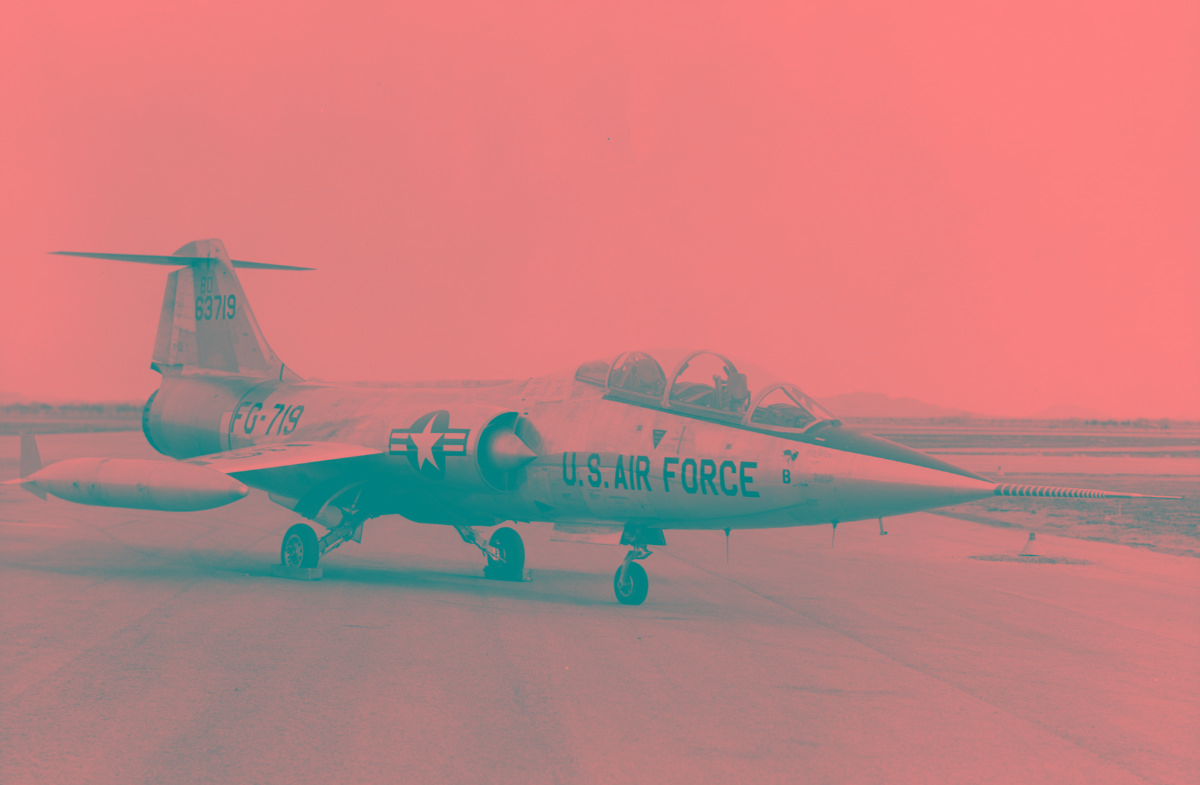

Na foto poniżej (prototyp wersji szkolno - bojowej F-104B)

można zauważyć  "szkło" w  polu granatowego okręgu:

, na fotce tego samego samolotu z innego ujęcia :

(po powiększeniu ) widać już dwa szkła - jedno na pasku granatowym pionowym kończącym znak i drugie, większe w granatowym okręgu, które można dostrzec  na poprzedniej fotce.





Obstawiam, że światła nawigacyjne były w tym samym miejscu, a różnica w ich usytuowaniu wynika z wielkości znaku, którego wielkość  troszeczkę się zmieniała w trakcie służby.



Na zdjęciu, które wkleiłeś:

1 godzinę temu, MAREK74 napisał:



po powiększeniu:



widać światło nawigacyjne w pasku pionowym granatowym kończącym znak.

Tak więc obstawiam że w tym egzemplarzu światła nawigacyjne były w standardowym położeniu, tylko ze względu na wielkość znaku "ukryły" się w pasku kończącym znak. Natomiast co do "szkiełka" w granatowym okręgu obstawiałbym, że jest to jakaś forma wziernika która występowała w wersji A i B a potem najprawdopodobniej zanikła.

Chyba muszę jeszcze trochę pokopać w internecie

[MAREK74]

Dzięki za szybką reakcję. Moja teoria o wędrującym światełku wynika z różnych jego odległości od noska skrzydła (nie patrząc na gwiazdy - choć skłaniam się do zdania, że ich wielkość i umiejscowienie są takie same). Jeżeli na "moim" modelu to światło wypada na końcu znaku to, hmm, dlaczego wypada praktycznie na wysokości noska skrzydła..? Będę jeszcze męczył temat...

Co ze zbiornikiem? Według mnie w opcji 3 nie ma światła. Wiesz coś o tym?

Teraz, abtb napisał:

A z czego to wynika? Czyżby model który budujesz miał jakieś niestandardowe zbiorniki zewnętrzne?

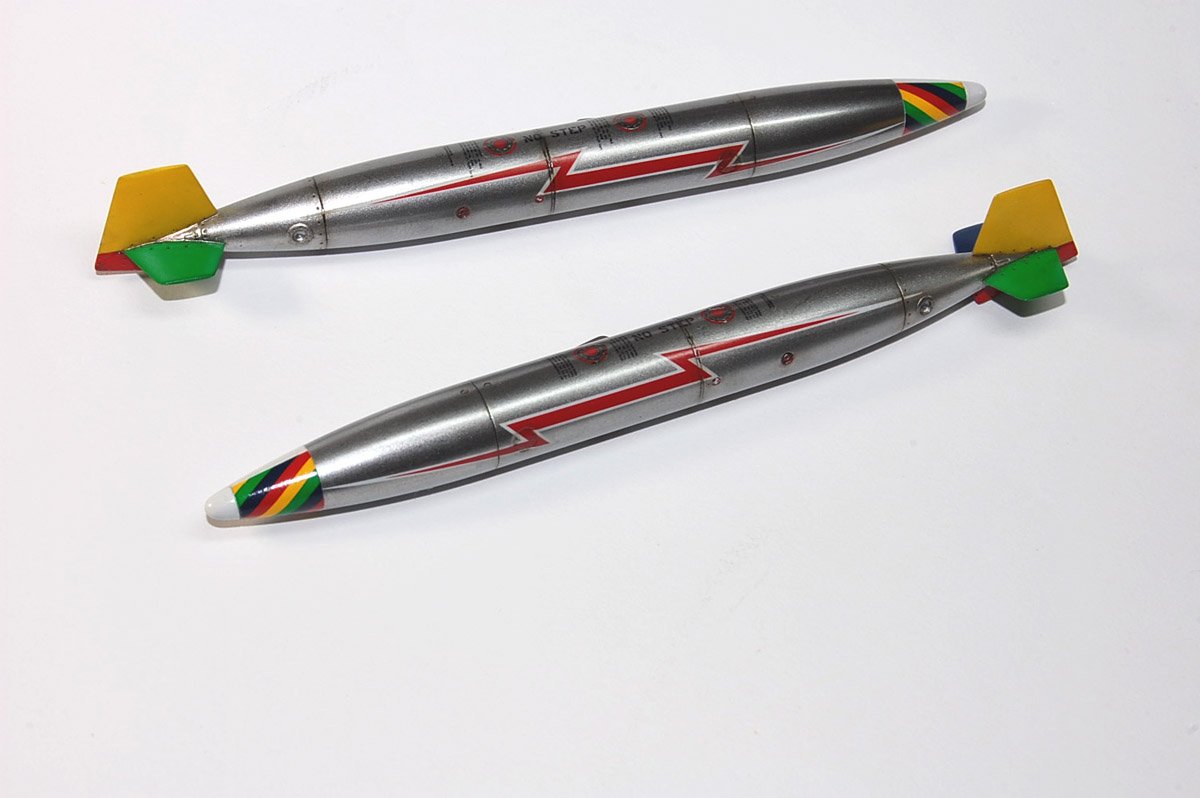

Hasegawa dała zbiorniki takie:

w rzucie z góry

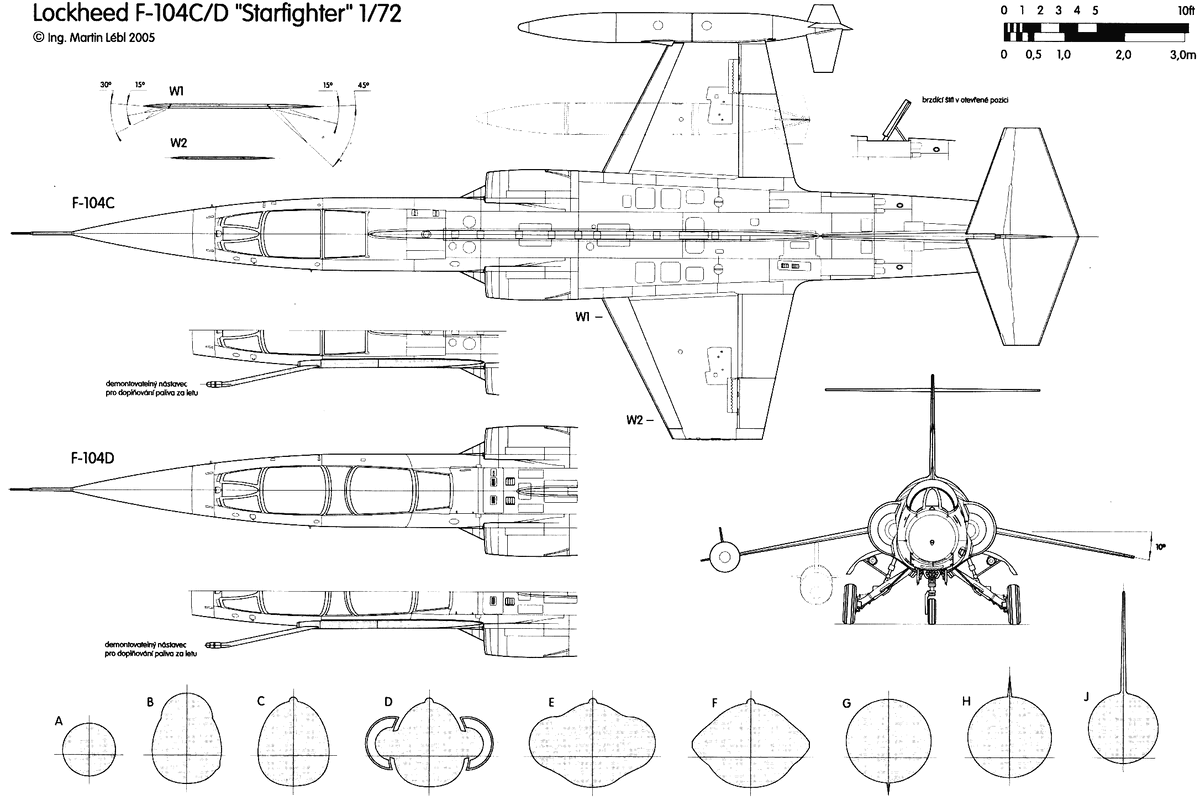

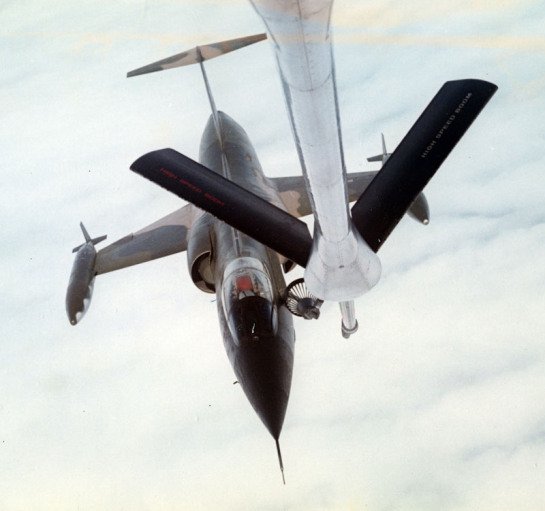

Natomiast są też takie:

Te krótsze stateczniki widzę tylko na starszych wersjach ( C ) jak ten:

Co ciekawe Kinetic w swoim modelu to uwzględnia i w wersji C są inne te elementy niż w wersji G, gdzie są dłuższe.



[MAREK74]

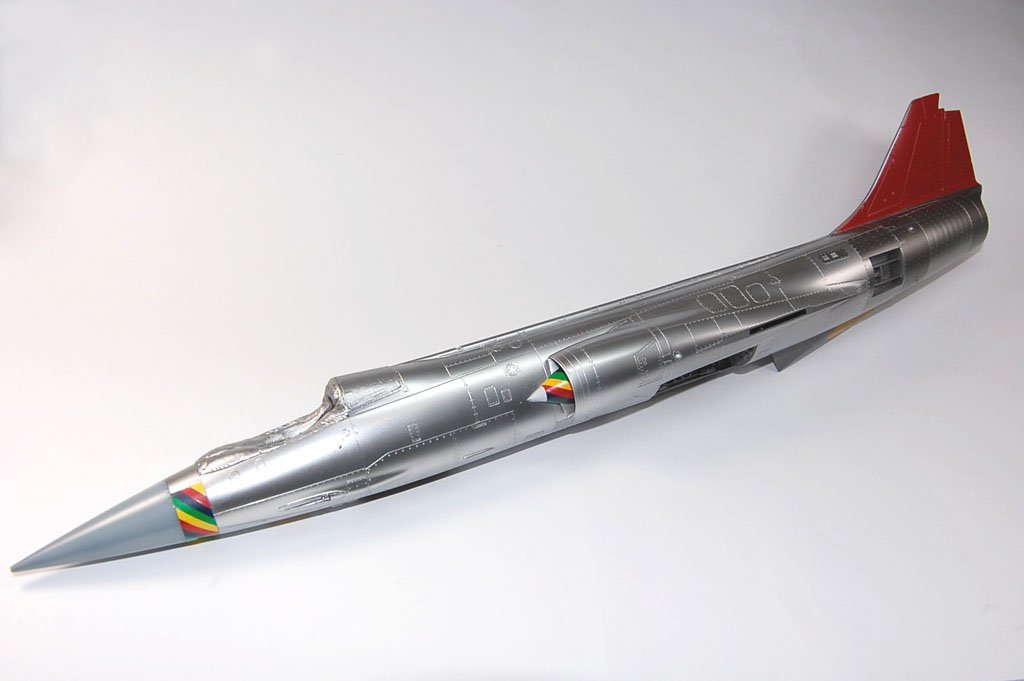

Jakaś niemoc mnie ogarnęła od ostatniego wpisu ale coś udało mi się zrobić. Co do światełek, to na kadłubie będą, natomiast na zbiornikach zostały zlikwidowane. Zlikwidowałem też gniazdo haka do lądowania, bo wychodzi mi na to, że w początkowym okresie użytkowania haka nie było, a model ma przedstawiać samolot z tego okresu.

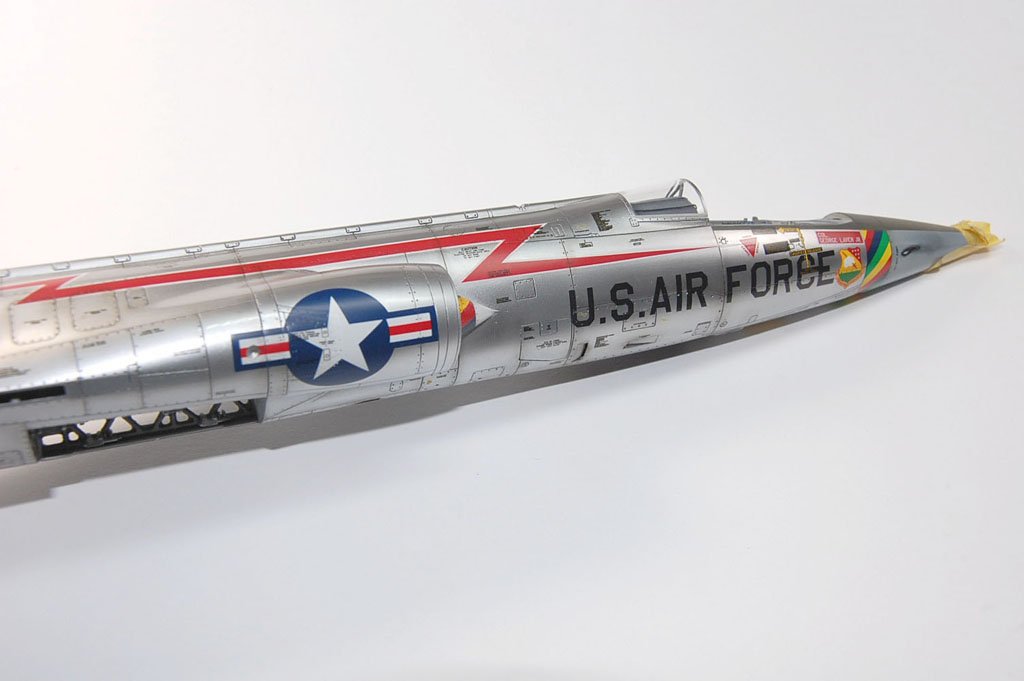

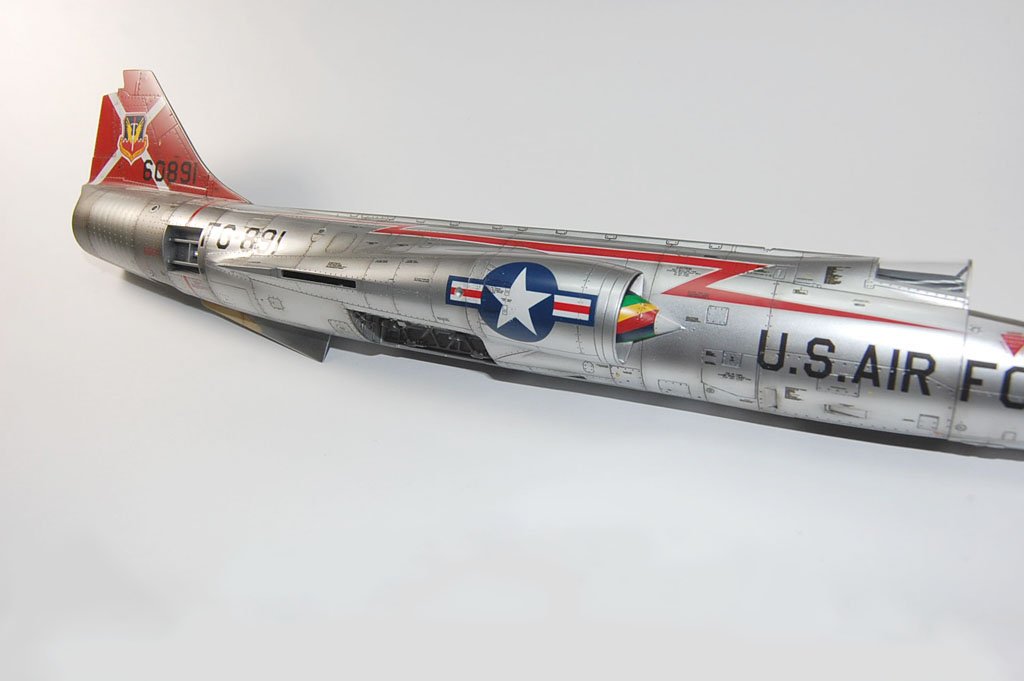

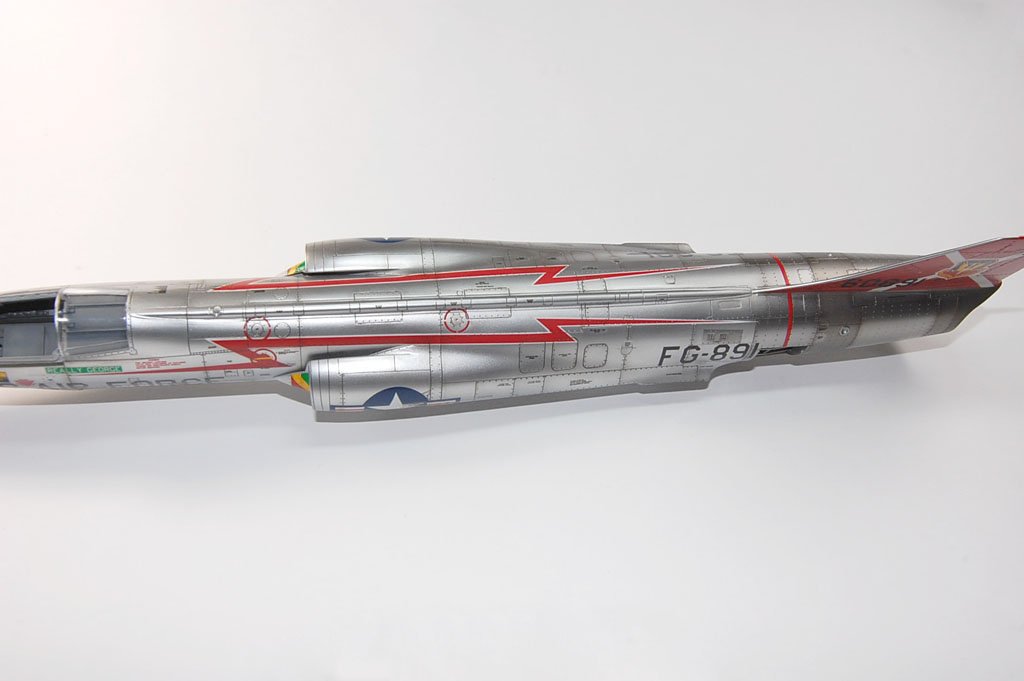

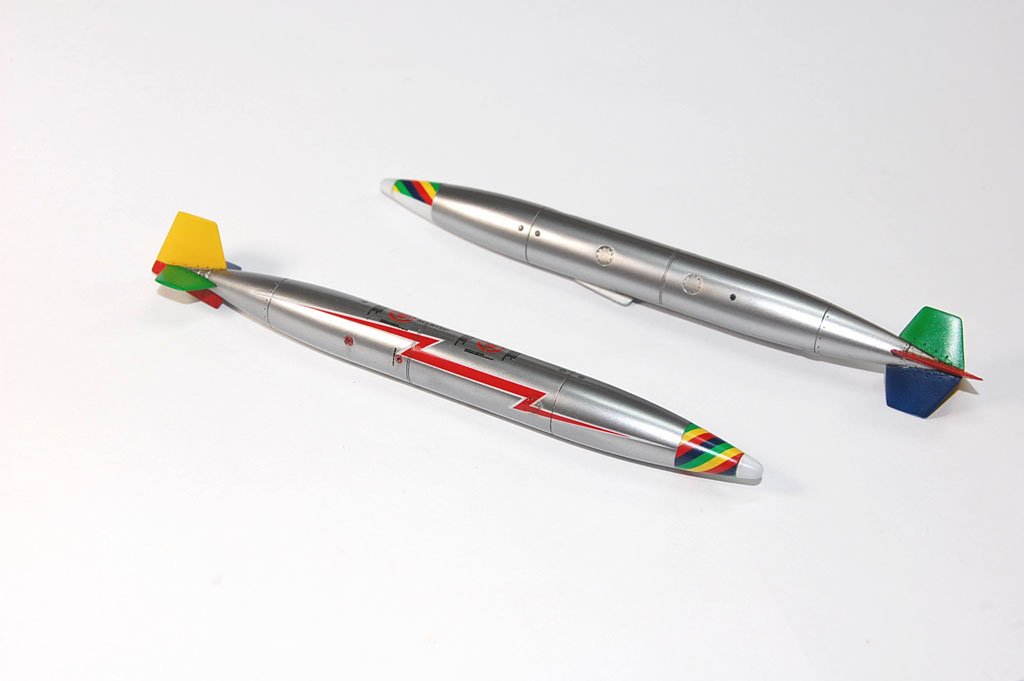

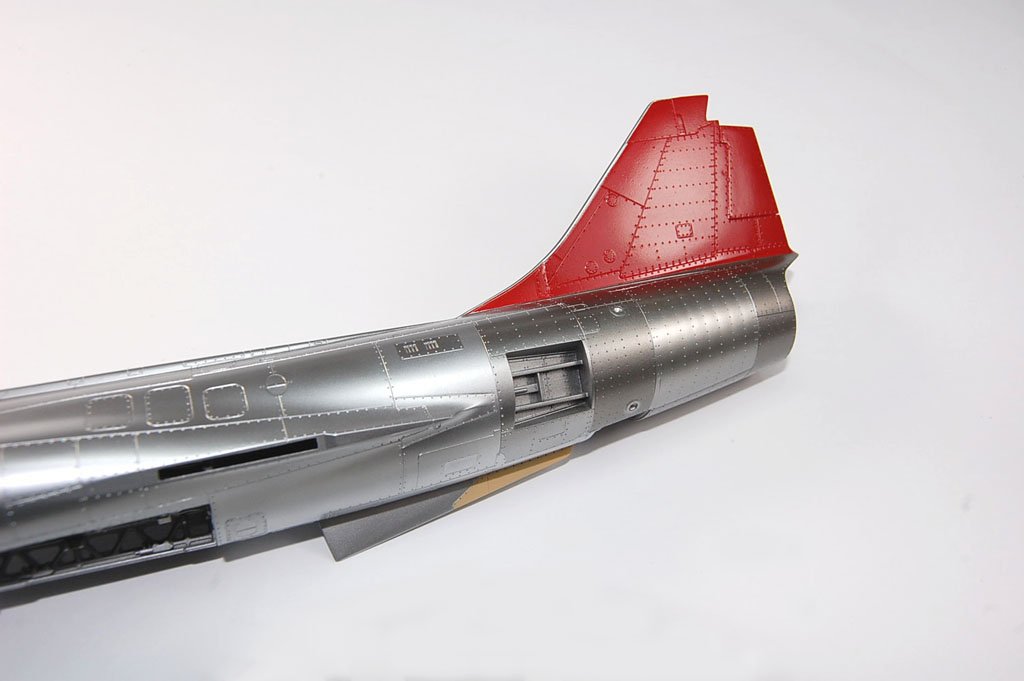

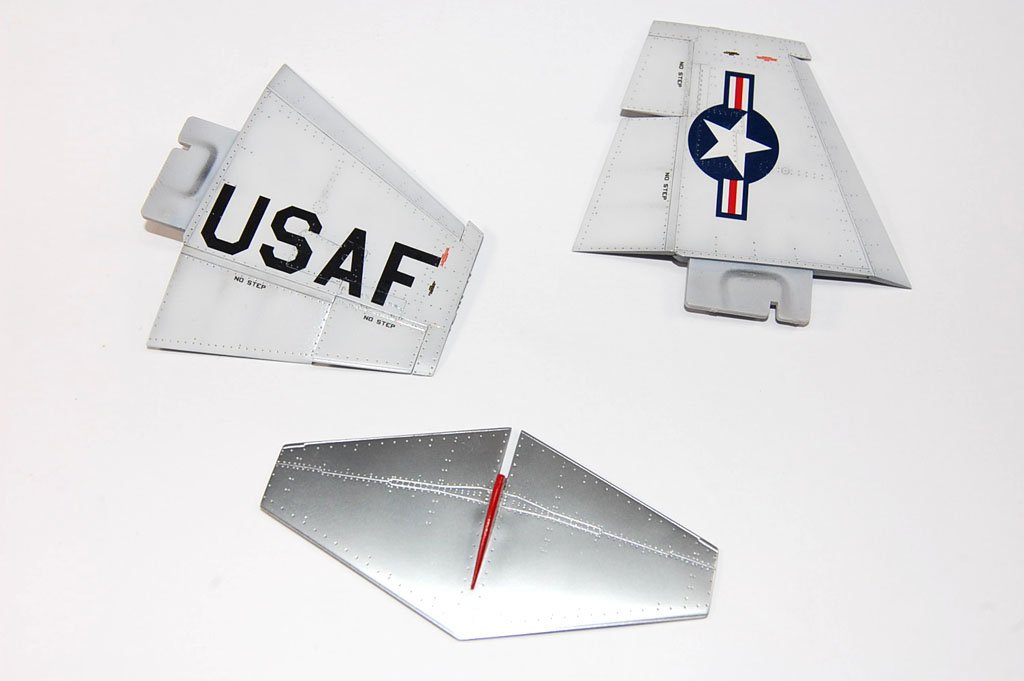

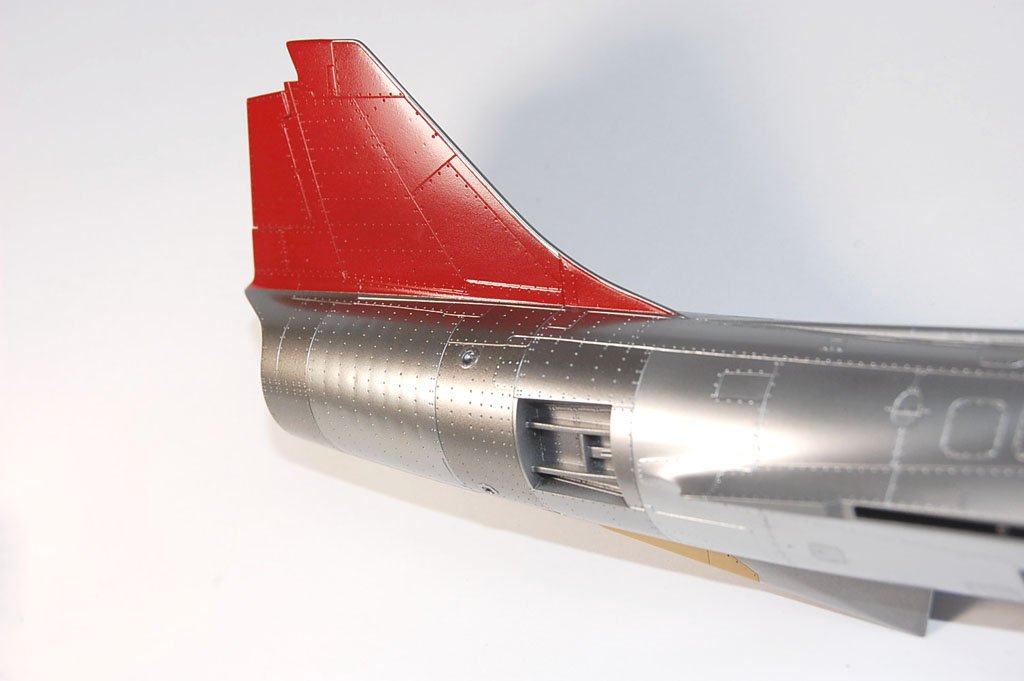

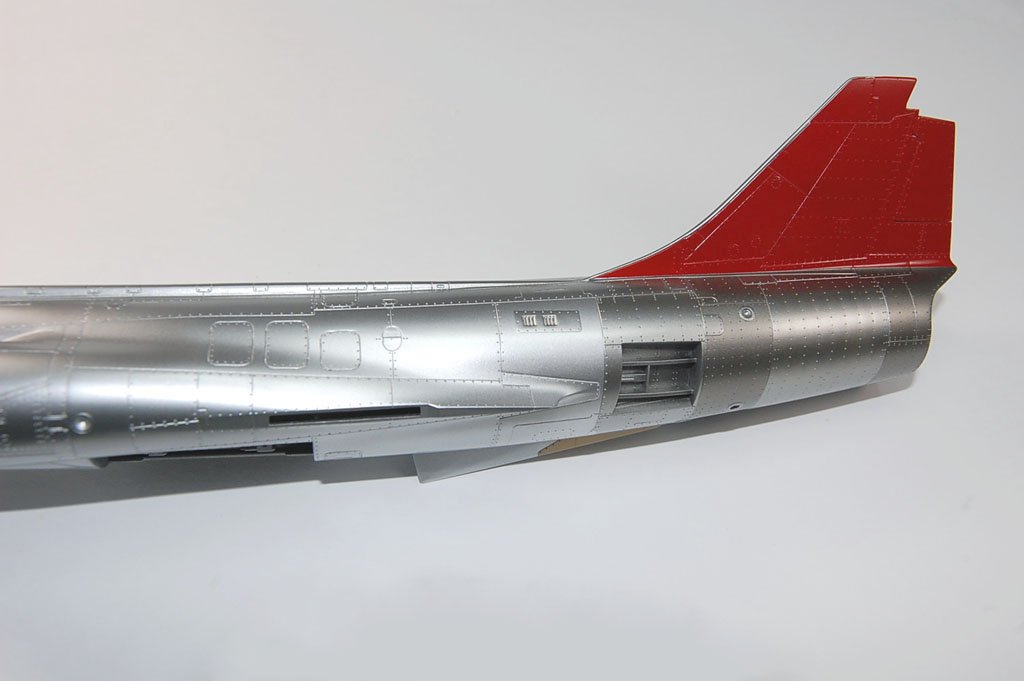

Główne malunki za mną i jak to przy srebrnym, ciągle jakieś poprawki. Jakiegoś pecha miałem przy malowaniu statecznika poziomego, bo ciągle coś mi nie pasowało, także dwa razy zmywałem wszystko do gołego plastiku... Może i dobrze się stało, bo przy malowaniu kadłuba miałem już wszystko przećwiczone i udało się za pierwszym razem. Jako podkład użyłem czarnego GX2, na to Mr.hobby MS201 i na koniec delikatne mgiełki Alclad Polished aluminium. Całość zabezpieczyłem Sidoluxem, który uważam, że do zabezpieczania sreberka jak dla mnie sprawdza się najlepiej (mimo, że mam jeszcze Gauzy agent i Alclad 600).

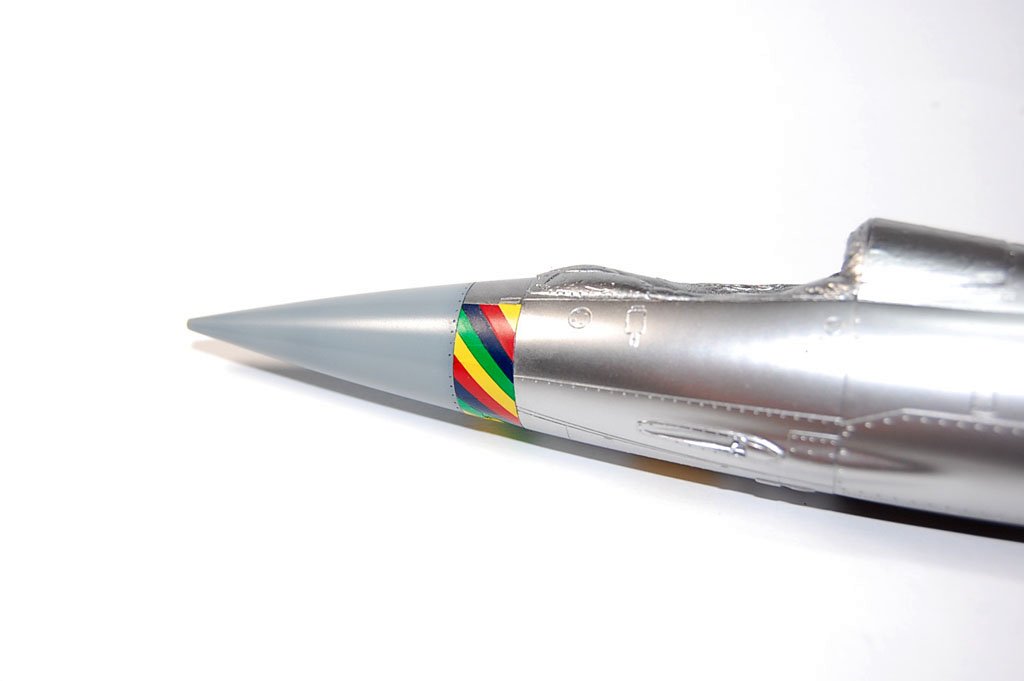

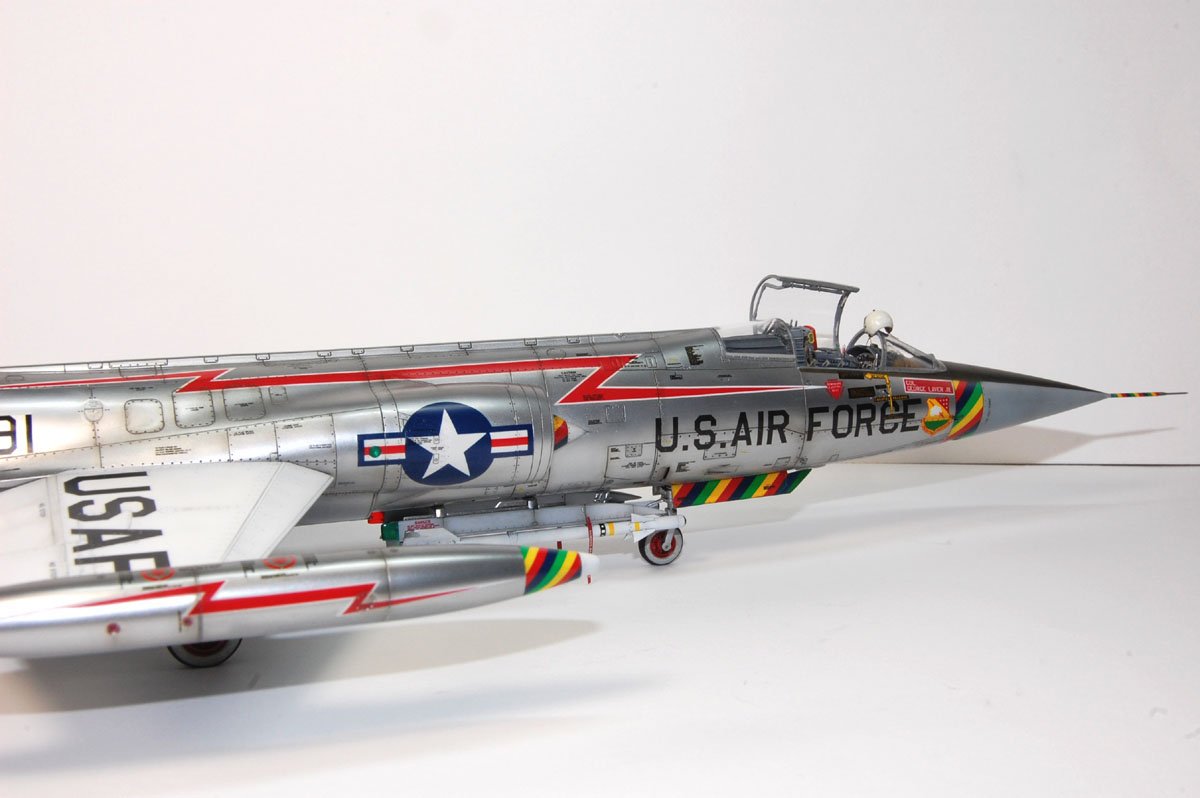

Czas na kalkomanie. Samolot Lavena miał kolorowe paski na kilku elementach płatowca w tym samym kierunku i pod tym samym kątem. Niestety kalki przeznaczone na dziób zaburzają ten porządek (na jednej stronie byłyby pod kątem o 90 st. różnym niż na reszcie elementów modelu). Trzeba je było rozciąć w dolnej części kadłuba i dalej nakładać każdy pasek osobno, pilnując kątów i szerokości pasków. Część pasków zachodzi na siebie i niestety powstały schodki. Mam nadzieję, że trochę je zniweluję następnymi warstwami lakieru bezbarwnego. Aha, pasków, by zabrakło ale mam dwa zestawy tego modelu i podkradłem kalki...



Poniżej zdjęcie, na którym widać sztukowane paski.

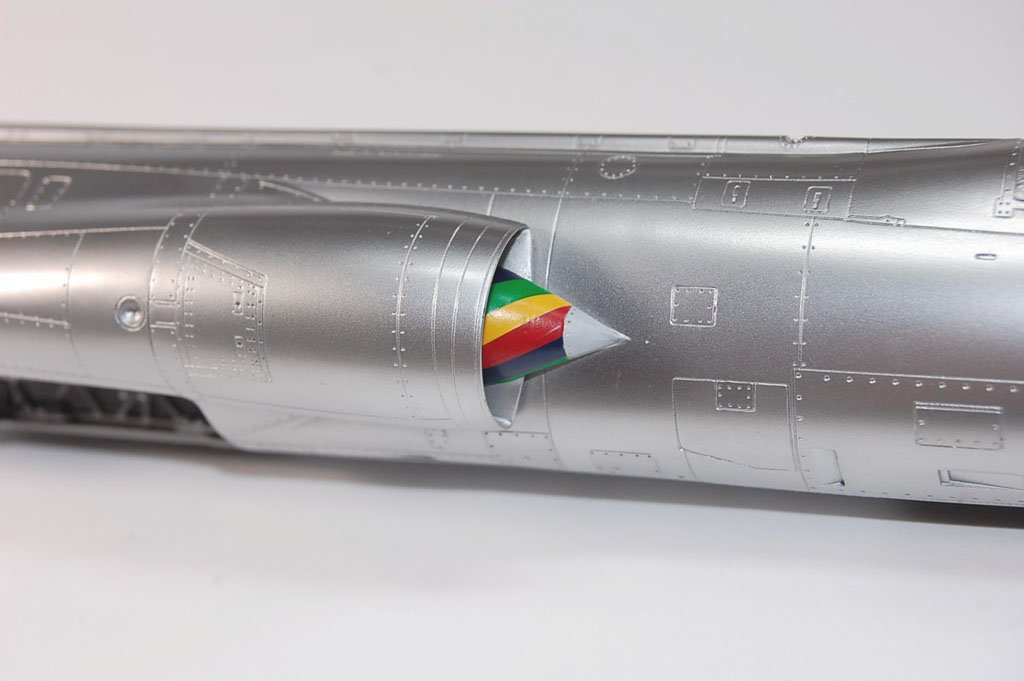

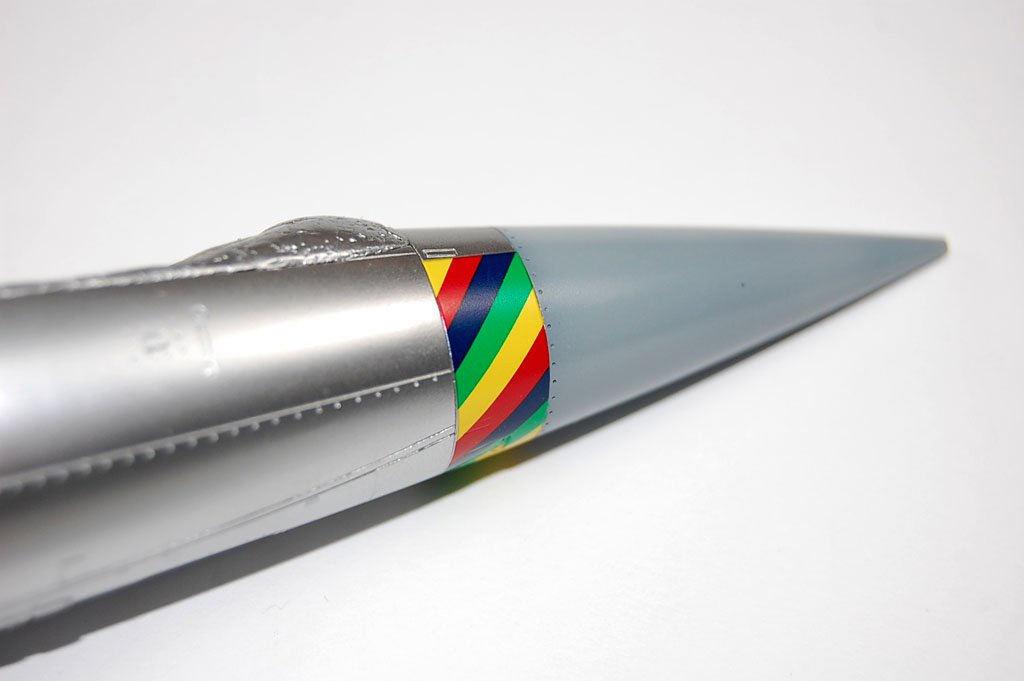

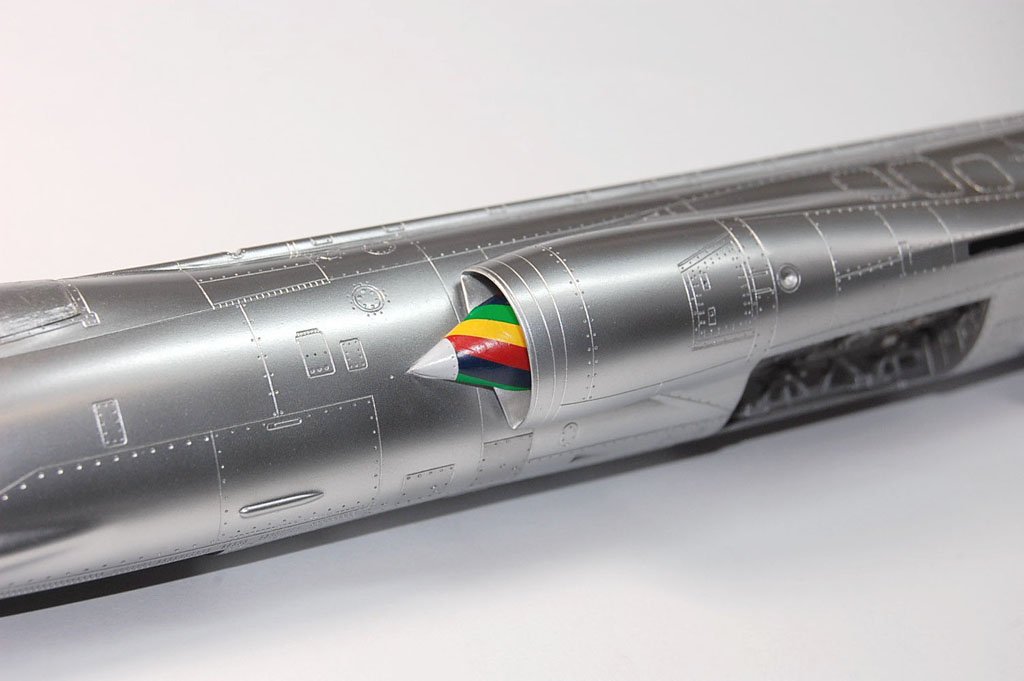

Na stożkach wlotowych kalkomanie nie chciały się układać i też musiałem je rozcinać i nakładać każdy pasek osobno. Historia ze schodkami podobna jak wyżej

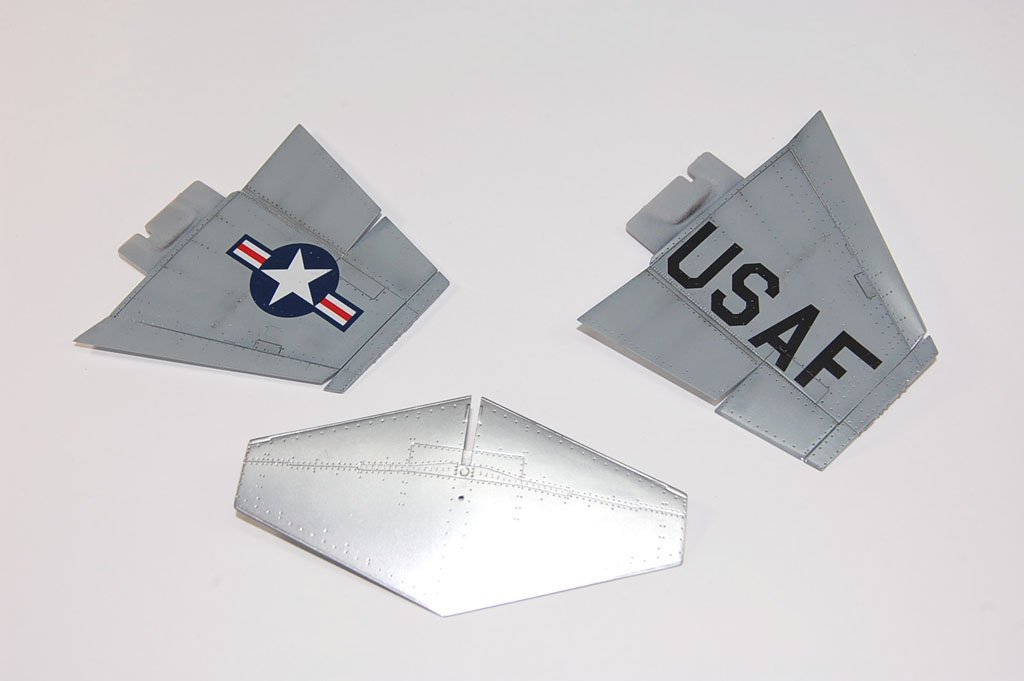

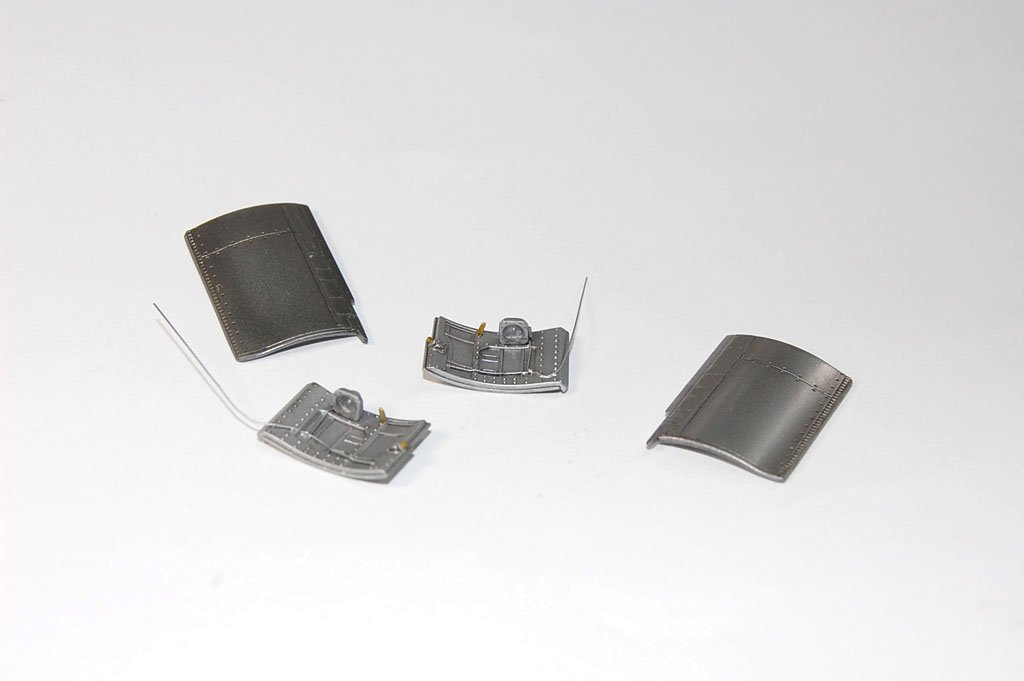

Pokrywy podwozia głównego i skrzydła mam praktycznie na gotowo.

[barszczo]

Pięknie .

[jachud3]

Ekstra kolorki, schodków nie widać, po lakierze i lekkim szlifie na pewno będzie niezauważalne

[MAREK74]

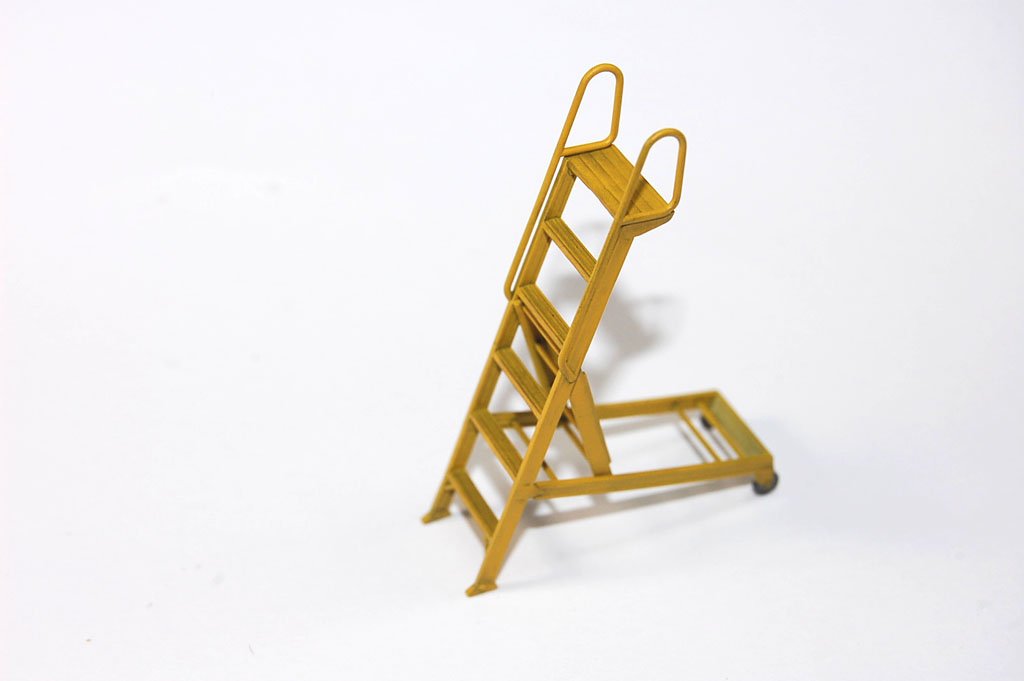

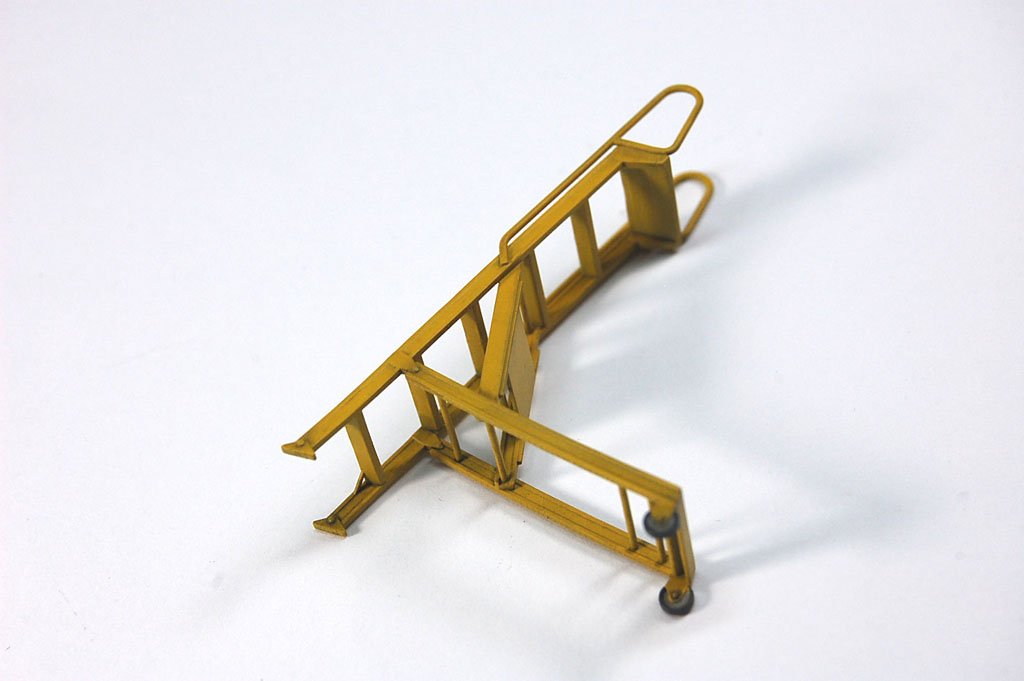

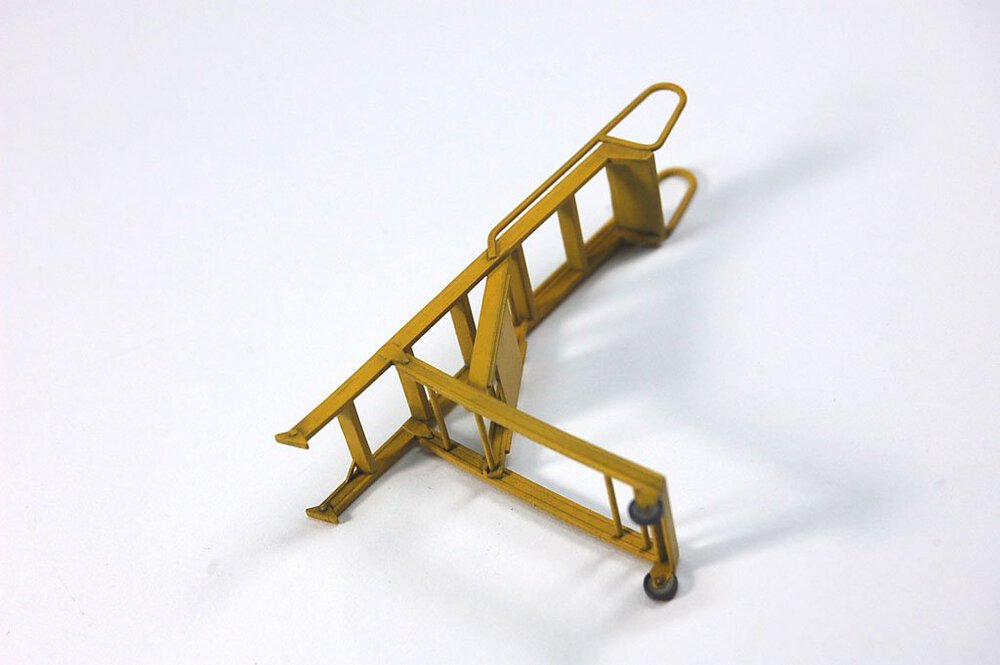

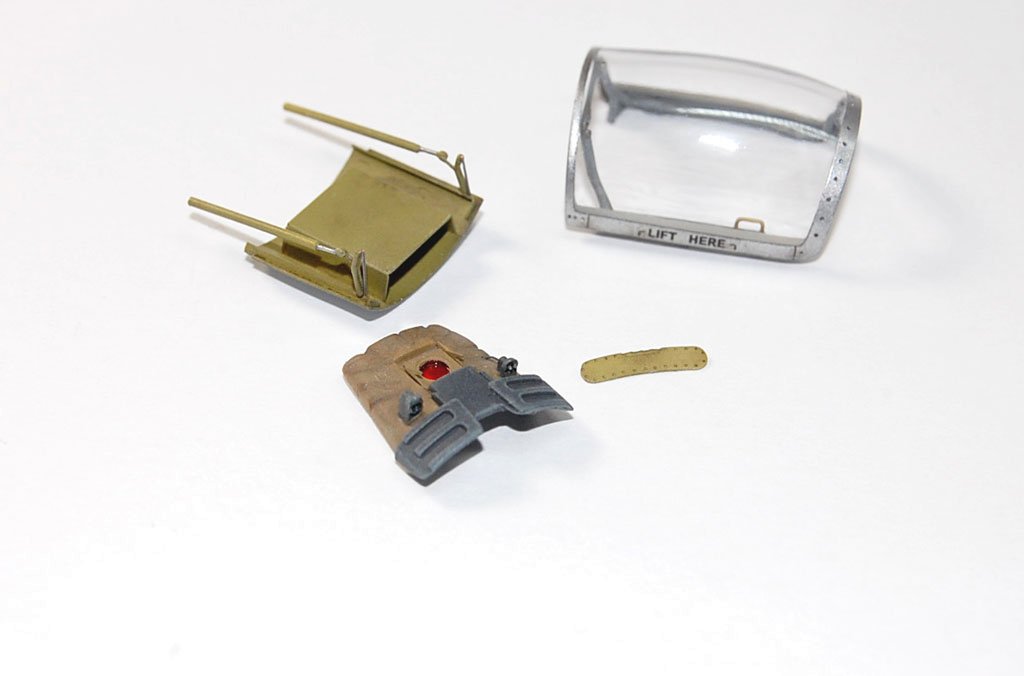

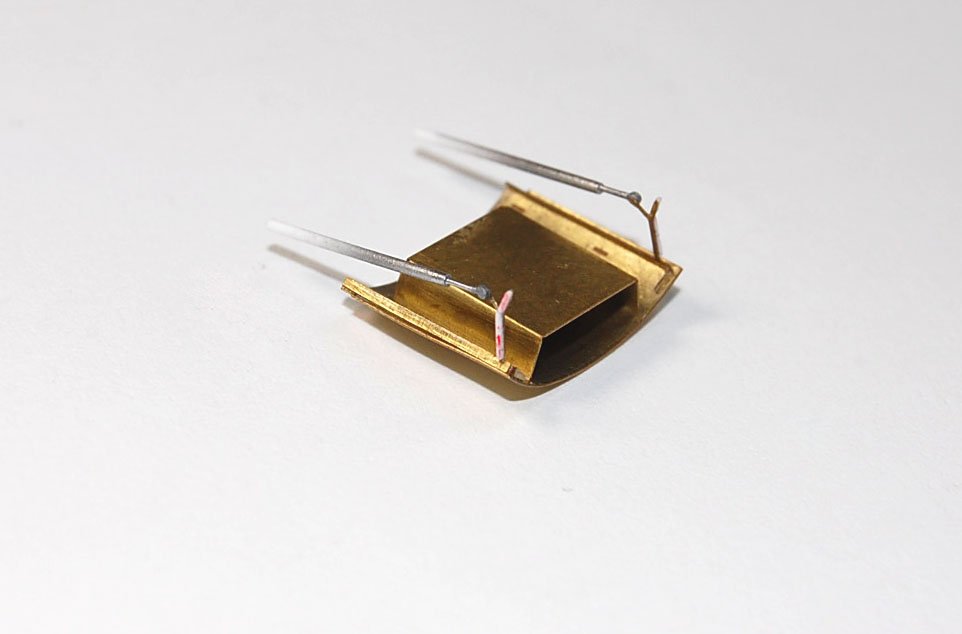

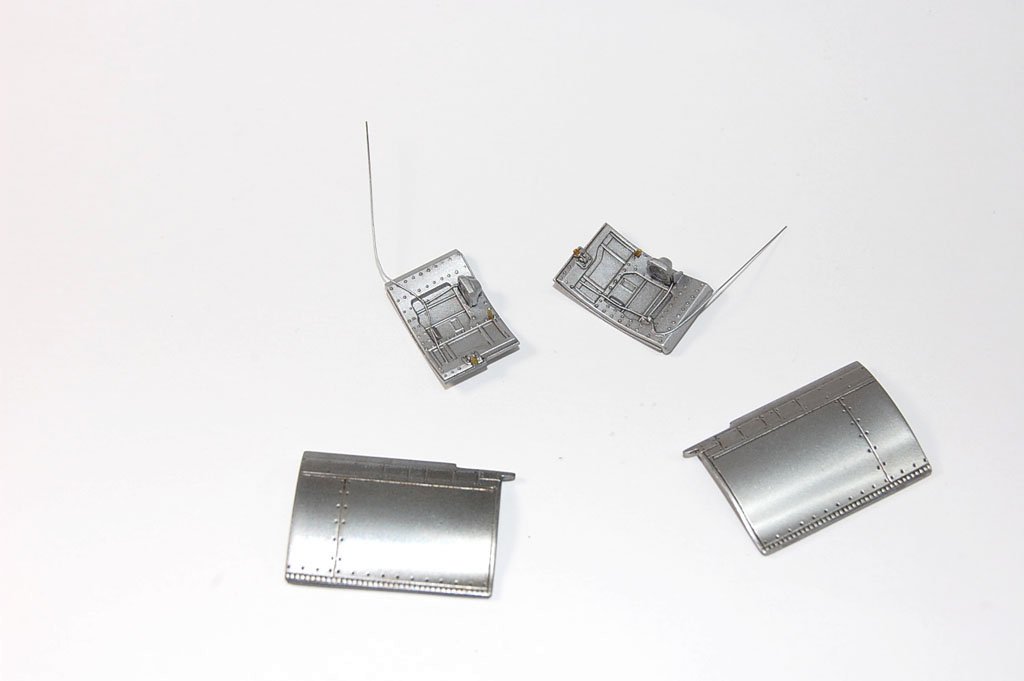

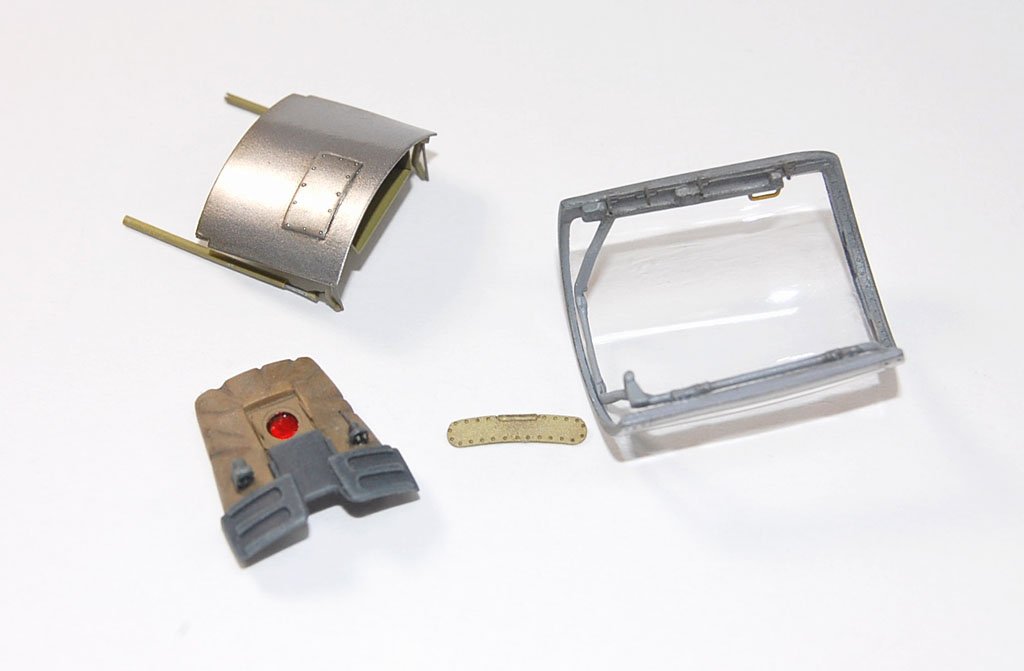

Pomalowałem drabinkę z gotowego zestawu żywicznego. Trzeba było tylko przeszlifować, żeby nie było za bardzo widać warstw druku. Złożyłem też zasobnik na spadochron i parę innych elementów.

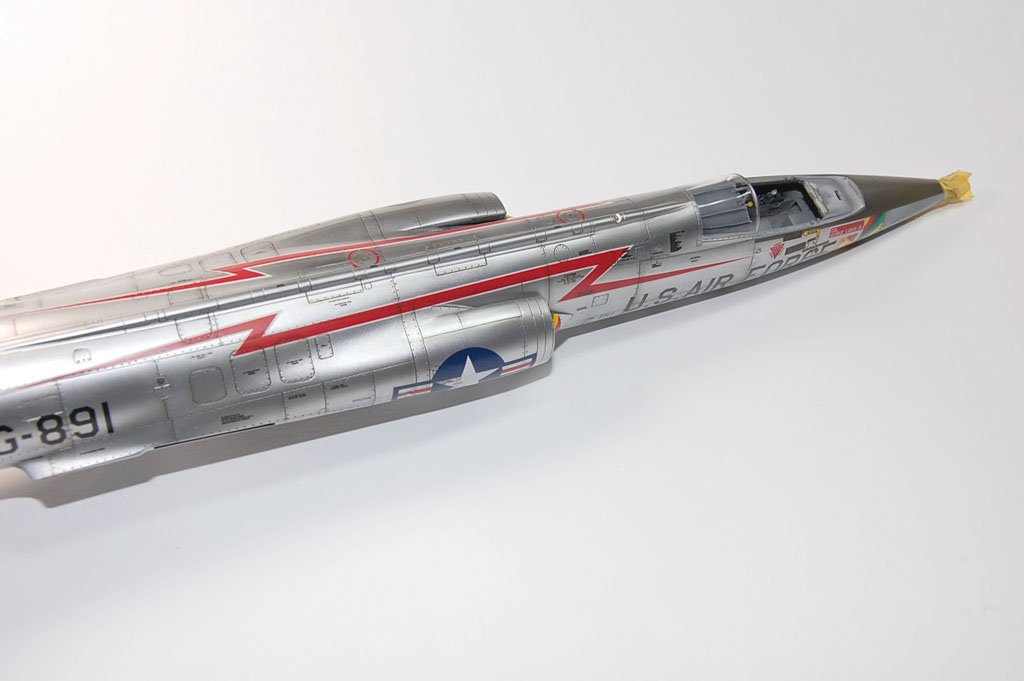

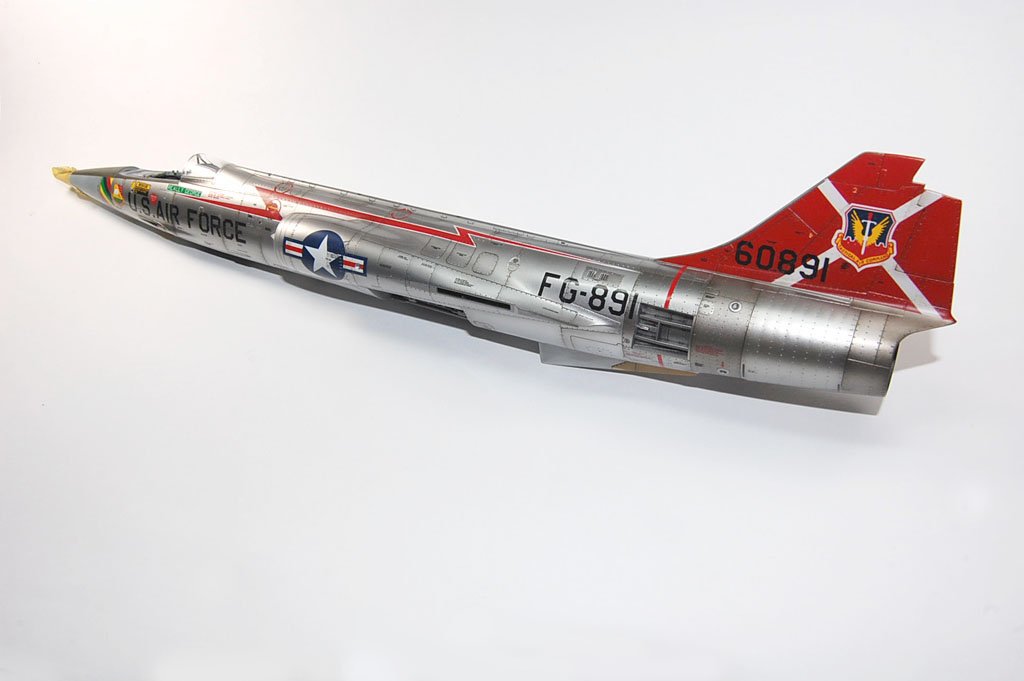

Model dostał kalkomanie. Część napisów eksploatacyjnych z zestawu Eduarda.  Nie zdecydowałem się jednak na zdjęcie filmu (zrobiłem próbę, która pokazała, że jest szansa uszkodzić warstwę lakieru,  a nie chciałem robić poprawek na sreberku). Czyli zostało lakierowanie i szlifowanie... Na koniec delikatne zabrudzenia, jeszcze raz lakier bezbarwny i lekka polerka.



Teraz się biorę za klosze lampek. Następnie poprawki malarskie czubka,  ale to zrobię po zamontowaniu pitota. I powoli trzeba myśleć o składaniu wszystkiego w całość.



[barszczo]

Piękny model się szykuje, super to wygląda .

[jachud3]

Śliczności

[wojt4]

[wojt4]

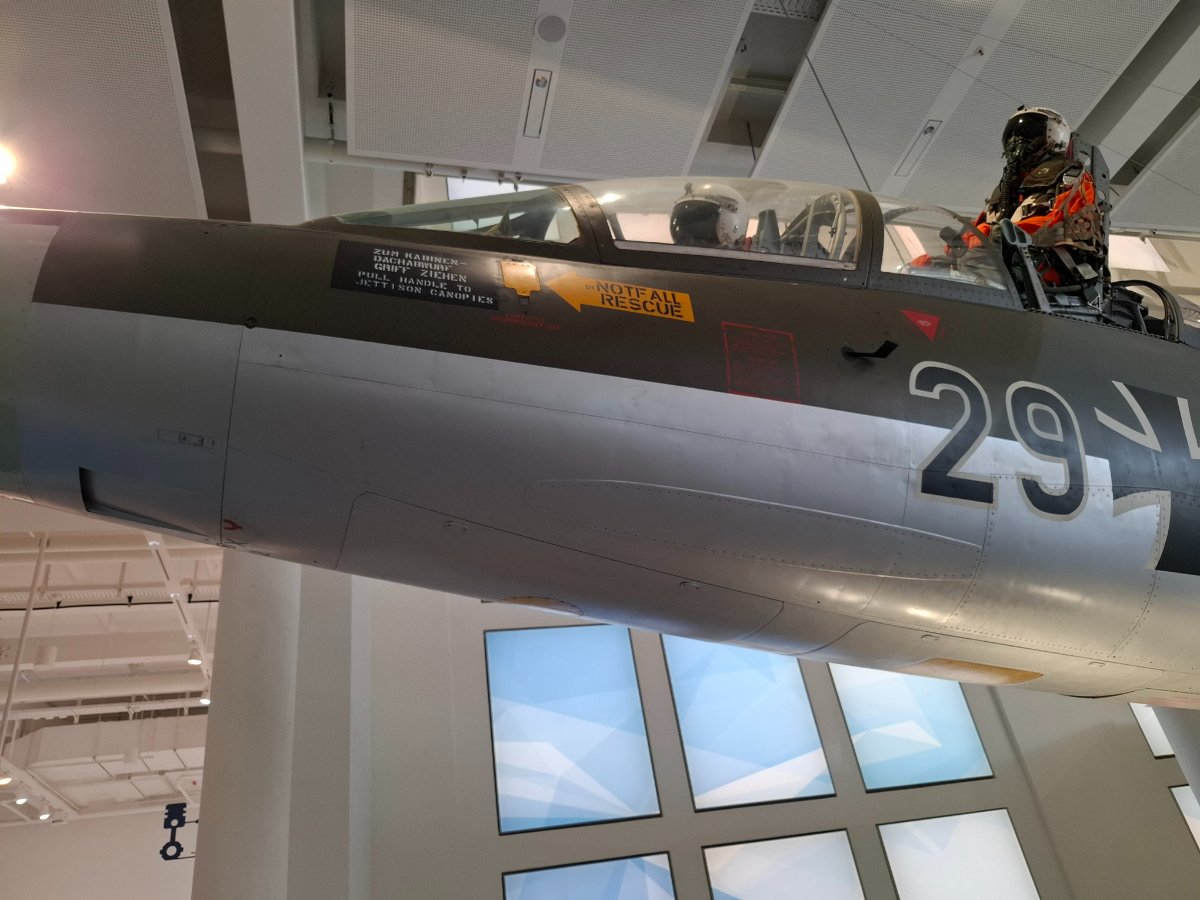

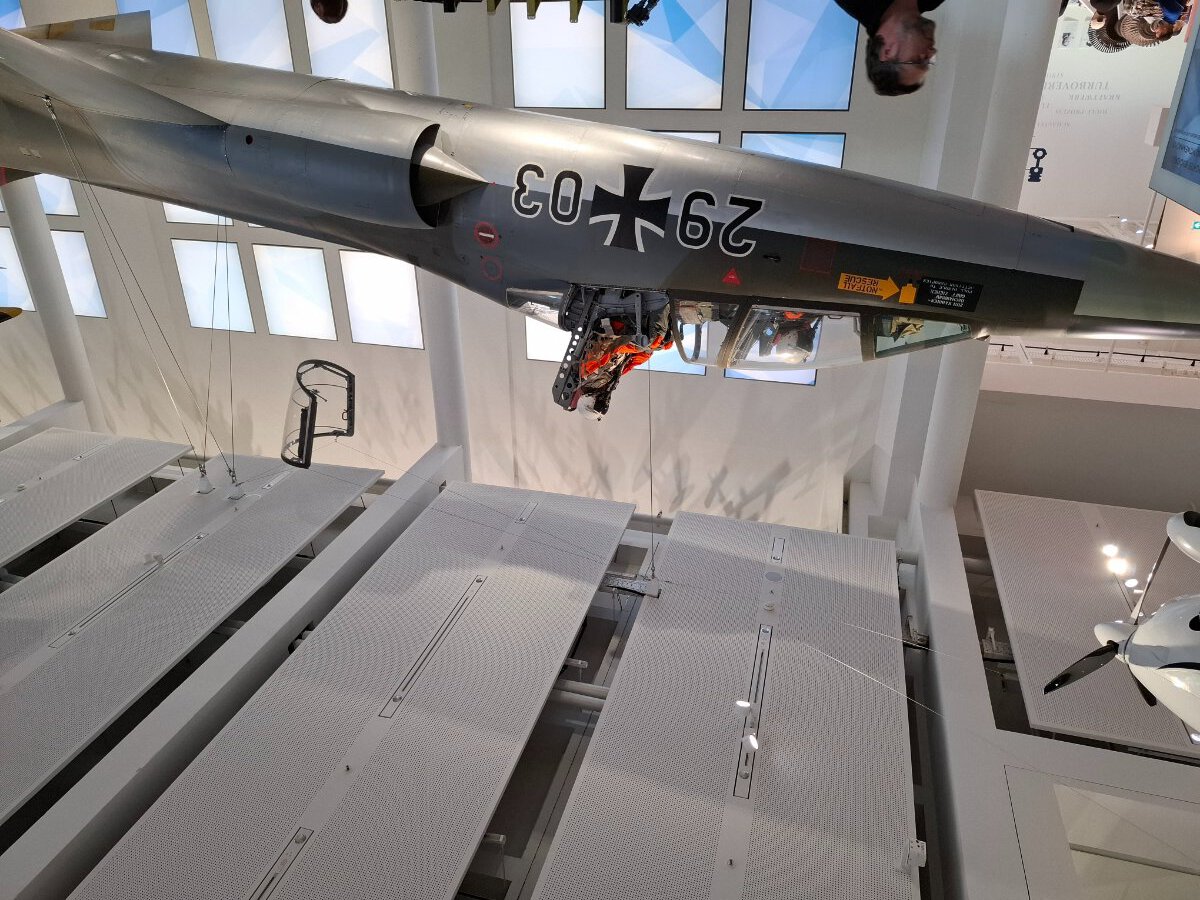

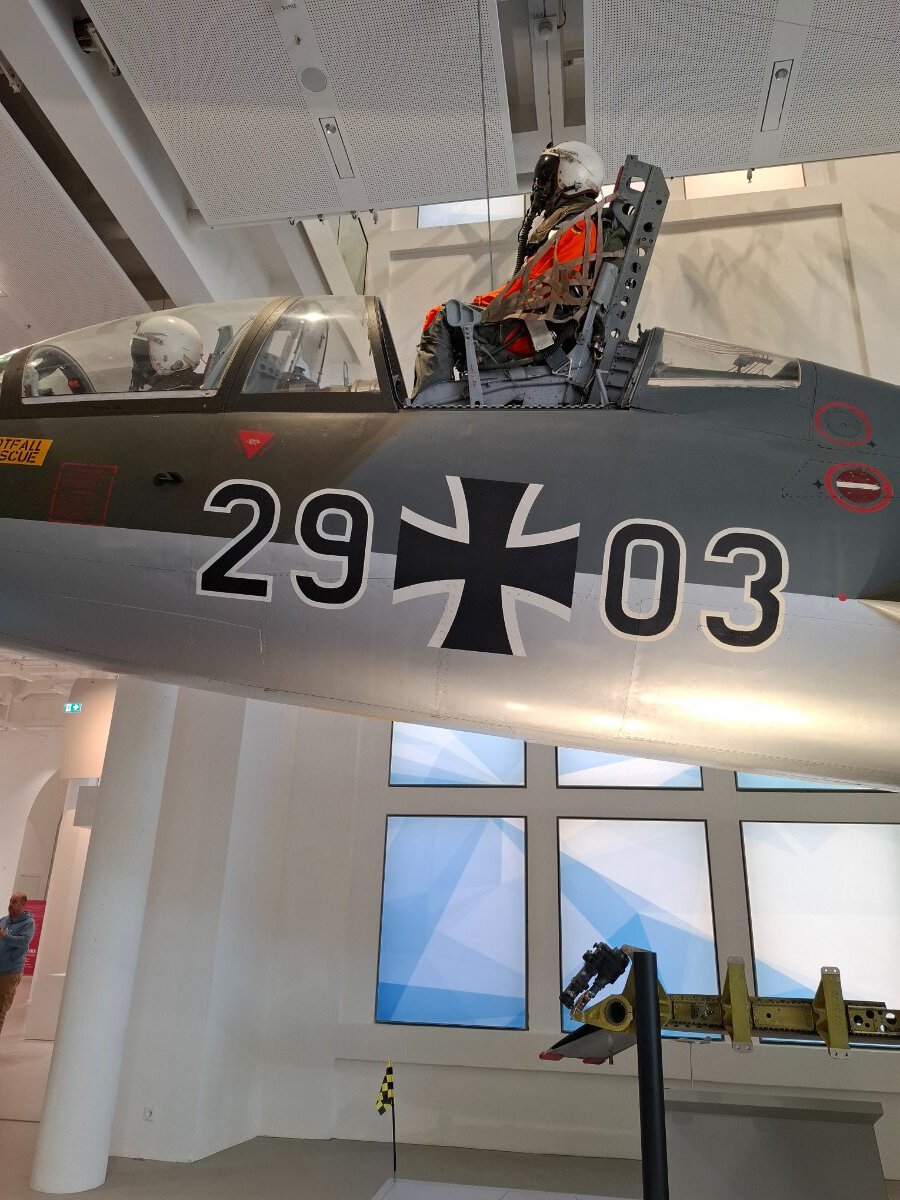

Cześc. Widziałem go w monachium w muzeum i co bardzo mi się żuciło w oczy to nity które są praktycznie niewidoczne nawet na oryginale. Trochę z " czapy ale mi się przypomniało. Twoja robota super...
