Mack DM600 AMT/ERTL 1:25

[copycat]

Właśnie dlatego staram się robić blaszki i scrach, bo ceny mnie przerażają. Może niedługo sam spróbuję coś trawić, ponoć nie jest to trudne. Kiper z AIMK ma 15' długości, co w skali daje ok 18 cm. Mój model bez ruszania ramy ma miejsce na model 13' to ok 15-16cm jak pamiętam. W Paystar mam kiper 18cm, a więc taki jak z AIMK, wystaje ok 2-3cm.

Myślałem żeby takie coś zrobić u siebie, może z mniejszą osłoną:

Jeśli to ma być maszyna do ciężkich robót, to chyba taka, nafciarska.

A dzisiaj popracuję nad kablami silnika. Wczoraj znalazłem kilka zdjęć, mało ale dość konkretne, coś z tego będzie.

[pmroczko]

Cześć!

Zaczyna to brzmieć jak reklama, ale do rozważenia jest też 10' za 28$. Ewentualnie wiesz co ja robię w takich wypadkach - skracam albo zwężam. Nie za bardzo wiem jak wygląda to nadwozie od Paystara (może mała fotka?), ale gdyby wyjąć z niego segment albo dwa, to by się tę długość uzyskało raz-dwa.



A jak nie - właśnie znalazłem w sieci zdjęcie takiego nafciarskiego samochodu z teksasu - o tyle nietypowego, że na podwoziu od Superlinera! Wygląda to tak:



Zwróć uwagę na tę rurę z tyłu - spodziewam się, że po niej wciąga się naczepę, która jest zagrzebana w błocie...



Reszta fotek na: http://www.heavytruckparts.net/detailvehicle.php?productcode=254076&stocknum=28268&searchnum=-1



Tej strony pewnie niedługo nie będzie, także śpieszmy się kopiować foty.

Mam nadzieję, że to pomoże, powodzenia w budowie i pozdrawiam



Paweł

[copycat]

Zdjęcia na parapecie pod światło mogą być fajne, jeśli się fotografuje kwiatki nie modele.

To akurat nie jest fajne.

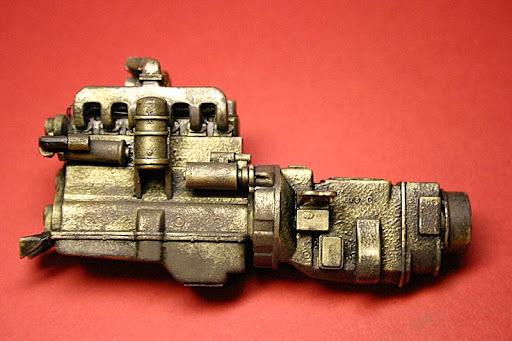

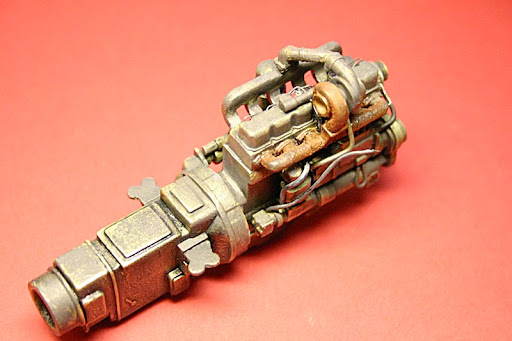

Tak ja mówiłem mam trochę zdjęć silników. To postanowiłem okablowanie zrobić, a przy okazji poszalałem z olejami i pigmentami. Lewa strona silnika uboga w kable, ale tam nic nie ma na zdjęciach. Trochę osprzętu jeszcze dojdzie i pytanie które to jest pompa paliwa, chciałbym przewód od zbiornika do niej poprowadzić



A tak wygląda na swoim miejscu. I w rzeczywistości nie jest tak błyszczący i złoty. Do galerii zrobię zdjęcia w lepszym świetle, teraz lampkę tak ustawiłem że całe światło się odbijało od modelu.



Podrdzewiłem zderzak.



i koła i chyba przegiąłem, nie miałem umiaru.



Miałem tylko lekki suchy pędzel zastosować, ale te styrane maszyny budowlane mnie zmyliły. Chyba straszny złom powstanie.



Pozdrawiam

[Diesel fan]

Pompa wtryskowa jest widoczna na pierwszym zdjęciu (element od którego odchodzi 6 sztywnych przewodów - pod kolektorem). Zderzak jak i cała reszta pierwsza klasa. Pozdrawiam

[copycat]

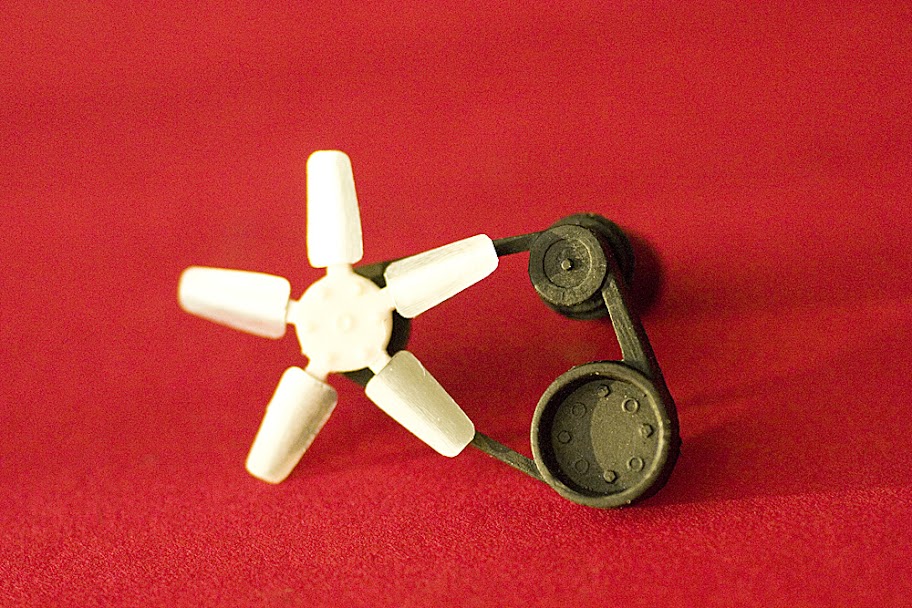

Wiatrak.

Taki mały postępik, pogoda nie zachęca do siedzenie przed biurkiem. Powoli przymierzam się do kabiny, potem wyciągarka i koniec .

Chłodnica miała straszne rysy i musiałem je zaszpachlować, stąd te jasne ślady na niej.

[copycat]

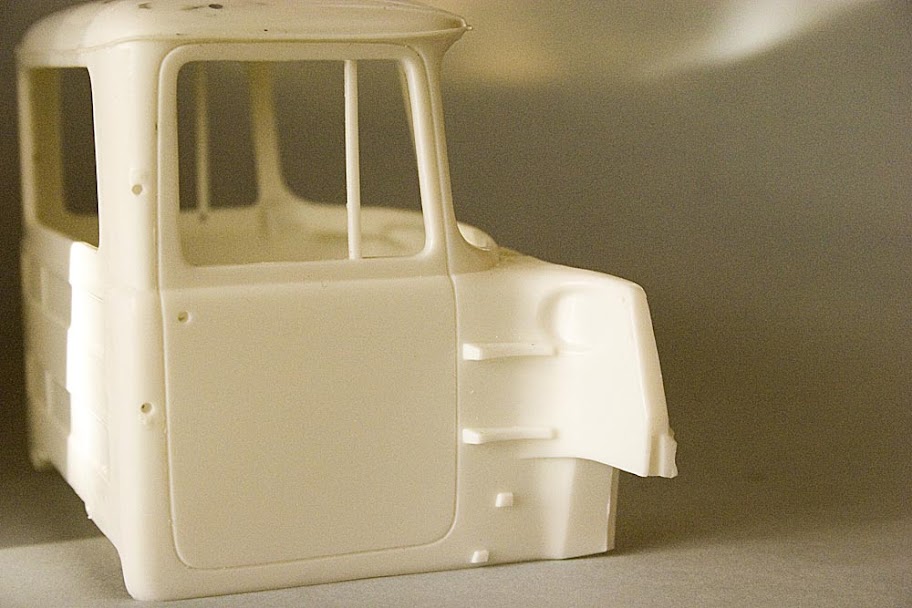

Tym razem nie podobała mi się tapicerka, a raczej ślady po wypychaczach i dziury w dachy.

Nie zrobiłem dziury na środku, mój błąd. Ma być tam rączka od czegoś na dachu, w stylu szyberdachu. Ale to łatwe do poprawy.

Nowa tapicerka to wieczko z jogurtu, o dziwo jedno miało odpowiedni wzór. Linie zrobione drewnianym patyczkiem do szaszłyków o różnej ostrości.

[pmroczko]

Taa, ja też miałem opory przed wyrzuceniem tych wieczek... Mają niesamowicie ciekawe faktury! Te podziały - przeszycia - czy co to tam jest, wyszły bardzo dobrze. Życzę powodzenia i pozdrawiam



Paweł

[skwarciu21]

Kilka dni bez netu a tu widzę praca wre. Bardzo ładnie wszystko wygląda.

[copycat]

W sumie to nic nie zrobiłem, ale potrzebna może być pomoc.

Na początek, wał pomiędzy mostem, a skrzynią biegów był za krótki. Do tego tylny wózek jest ruchomy, więc trochę przerobiłem tą część tak żeby była dłuższa. A przy okazji wydłuża się jak teleskop.

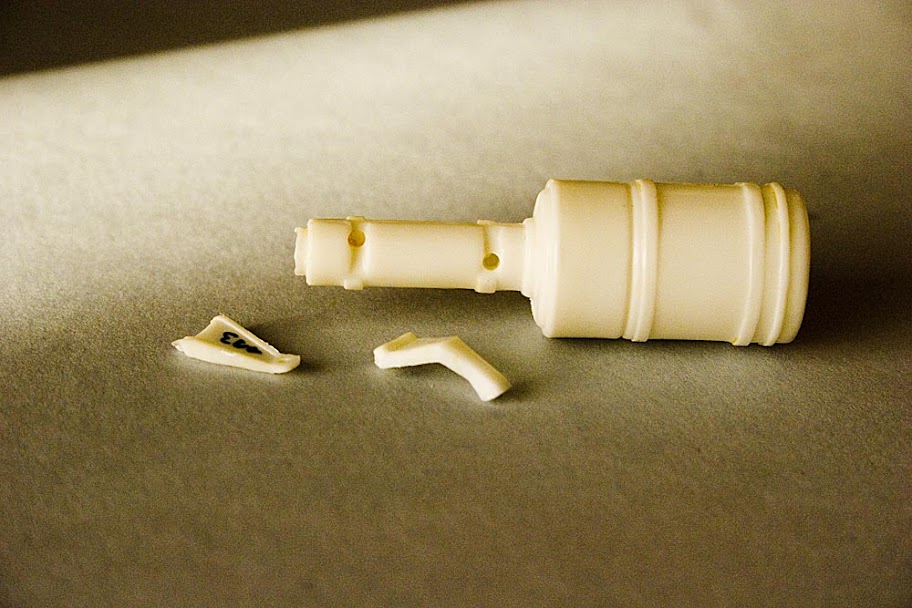

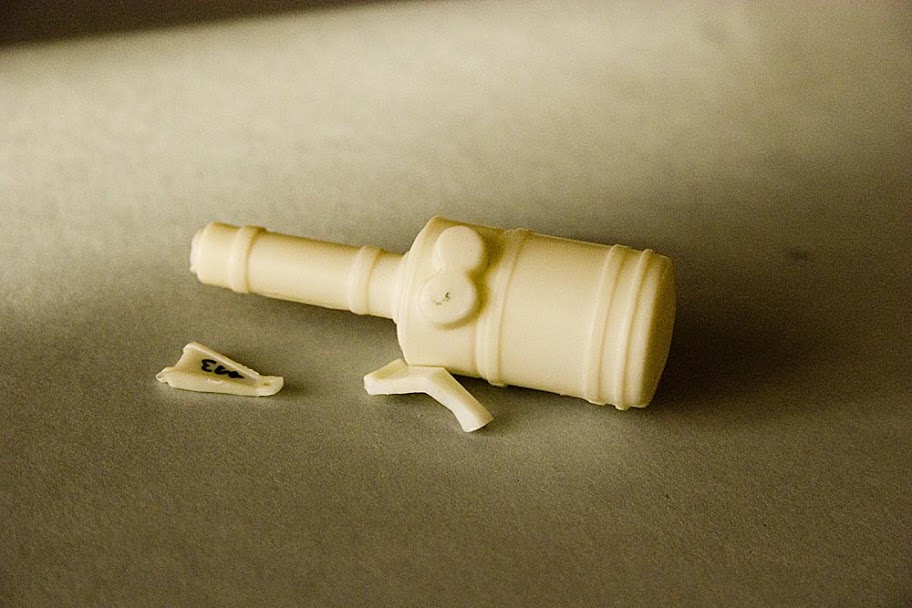

Filtr powietrza, jego mocowanie i połączenie z silnikiem. W opracowaniu rura łącząca turbo sprężarkę z filtrem powietrza jest wklejana w ścianę kabiny. Z filtru powietrza wystają 2 rury i są przyklejane do ścianki kabiny. Na zdjęciach oryginalnych ciężarówek widziałem filtry z jedną rurą lub dwiema. Ale w przypadku mojego modelu z silnika wychodzi 1 rura a filtr ma mocowanie na 2. Chcę to przerobić na 1 do 1, no chyba że jest jakieś wyjaśnienie.

Zmieniam przy okazji mocowanie filtra do kabiny, poprawiam obejmy i nie podoba mi się mocowanie lusterka do filtru. Mocowania są jakieś takie toporne. Niestety na necie jest mało zdjęć z takim rozwiązaniem tego połączenia. Trochę zdjęć do zobrazowania sytuacji.

[Grubyjg]

Witam.



Bardzo fajnie wszystko wygląda. Zawsze z niecierpliwością czekam na twoje aktualizacje. Czego używasz do wycinania tak małych blaszek (takich jak na wiatraku)? Czekam na dalszą część. Powodzenia.

[tomeka6]

Mi sie najbardziej podoba to zdjecie, na ktorym zrobiles przymiarke kabiny na podwoziu. Piszac konkretniej to rama, silnik, chlodnica i reszta elementow wygladaja super. Brudzenie to sztuka- w twoim przypadku wyglada to tak realistycznie, ze jakbys zrobil zdjecie gdzies na zewnatrz to pewnie mialbym problem z odroznieniem czy to model, czy prawdziwy. Nie mniej jednak w rzeczywistosci wolalbym jezdzic nowym Volvem fh czy Scania R, niz uwalona blotem rozsypujaca sie ciezarowka z przez 30 lat bo to juz zadna przyjemnosc.

[Krzychu126]

Podziwiam ten warsztat w ciszy i nie mogę się nadziwić, robota pierwszorzędna

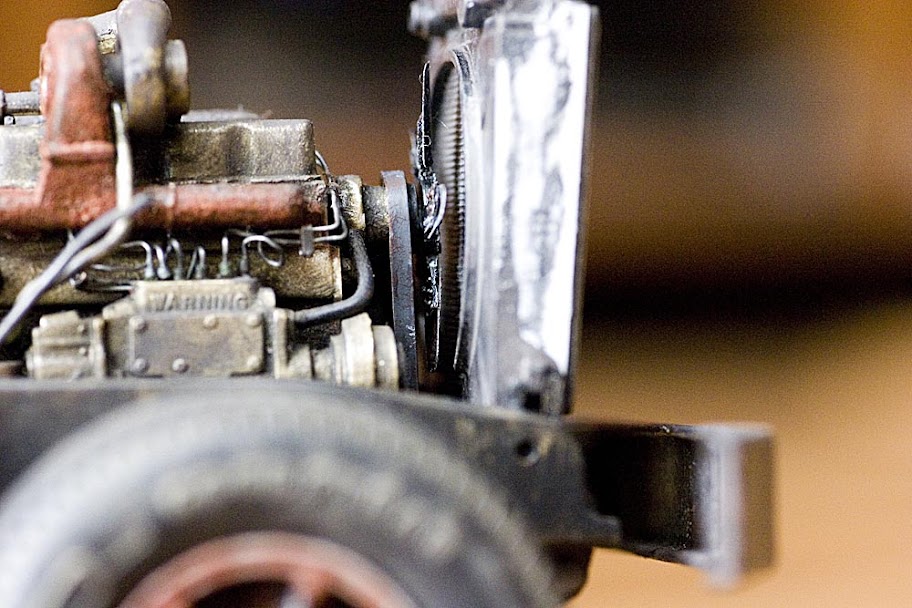

Te dziwne wężyki na przegrodzie silnika z kabiną to imitacja przewodów? Wygląda to co najmniej dziwnie, AMT się tym nie popisało

[copycat]

A więc tak, z tą rurą od filtra zaryzykuję i zrobię 1 do 1. Amt miało też model DM800, z innym silnikiem. Więc ciężko powiedzieć na czym się wzorowali tworząc taką część.

W międzyczasie trochę pomalowałem wnętrze i fotele. Bardzo chciałem zrobić takie z uszkodzoną tapicerką. Czy się udało oceńcie sami.



Odpowiadając na pytania. Blaszki tnę nożykiem do papieru. Potem już same pękają wzdłuż nacięcia. Zaokrąglenia zrobiłem pilnikiem.

Aż tak dobrze nie brudzę. Ale zbieram doświadczenia uczę się. Też wolę czysty, zadbany samochód, ale tu chodzi o modelarstwo. Większość czystych modeli wygląda jak zabawki. Jest wiele niewykorzystywanych przez cywili technik, których nie używają. Niekoniecznie trzeba brudzić, suchy pędzel może ładnie wyciągnąć szczegóły i fakturę. Kiedyś zrobię ładną błyszczącą ciężarówkę, taką jak ta:

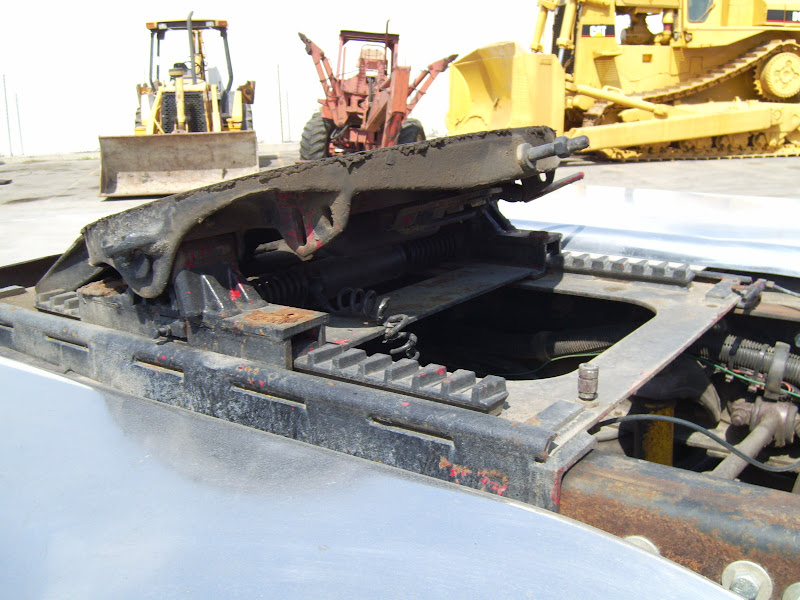

Kolejna ciężarówka może się wydawać piękna i czysta, ale spójrz na siodło i ramę:

Już nie jest tak różowo. To co sprawdza się w rzeczywistości, może nie zadziałać w modelarstwie i na odwrót. Przyglądając się pojazdom na drogach widzę że są brudne, gdzieniegdzie zardzewiałe. Zresztą mnie interesuje modelarstwo i techniki, według mnie brud i ślady eksploatacji nadają życia modelom.



Kable na przedniej ściance, chodzi mi po głowie żeby je zeszlifować i odtworzyć na ich wzór prawdziwe. Tylko, że te które są, biegną donikąd.

[MartiniOCP]

Na ciężarówkach się nie znam, ale widziałem w życiu parę zniszczonych siedzeń, w tym takie, z których pianka wypadała licznymi dziurami. Twoje, wg mnie, wyglądają świetnie. Takie mocno zniszczone prezentują się bardzo realistycznie. Jestem pewien, że po skończeniu Twój model będzie robił wielkie wrażenie, jeszcze większe jak ktoś zajrzy do szoferki i zobaczy te siedziska.



pzdr.

[Mark666]

No pięknie Ale tak w oderwaniu od tematu--- będąc kierowcą nigdy nie dopuściłbym do takich siedzeń.Wożąc nawet najbrudniejsze ładunki zawsze można zadbać o swoje miejsce pracy.

[copycat]

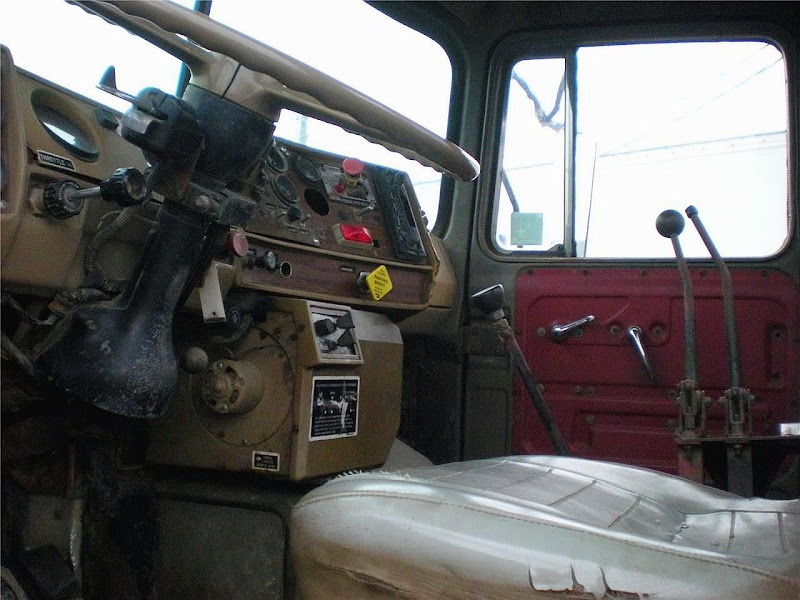

Dzięki. Większość zdjęć wnętrz wygląda tak:

Co nie oznacza że tak wygląda większość ciężarówek, chciałem sprawdzić czy mi się uda zrobić zadowalający efekt.

Maska będzie wyglądała tak:



Oczywiście jeśli miałbym jeździć/kupić to wybrałbym taki:

Może to jakiś pomysł na kolejny warsztat.

[pmroczko]

Cześć!

Dobre postępy w budowie, życzę powodzenia. Niektóre modele wyglądają jak zabawki nie dlatego, że nie są pobrudzone, tylko dlatego, że modelarz, który je robił albo nie umie patrzeć, albo nie umie pokazać w modelu tego co zobaczy. Przykład: jaki kolor mają opony? Ten kto powiedział "czarne" musi się jeszcze raz przyjrzeć. Polecam to ćwiczenie, wyniki są dość ciekawe. Już samo pomalowanie opon na ciemno-szaro zamiast na czarno zwiększa realizm modelu, a nie jest trudne, nie jest też brudzeniem. Oczywiście gdybyśmy budowali model pojazdu np. z targów albo z show, jego opony były by bardzo ciemne i błyszczące, ale nadal można by na nim znaleźć różne miejsca, gdzie tworzą się cienie itp. i jeżeli byśmy tego nie odwzorowali na modelu, będzie to wyglądało sztucznie. Przykład: szczeliny pomiędzy drzwiami a kabiną. To tyle mojego marudzenia, pozdrawiam



Paweł

[Mark666]

Cześć!

Dobre postępy w budowie, życzę powodzenia. Niektóre modele wyglądają jak zabawki nie dlatego, że nie są pobrudzone, tylko dlatego, że modelarz, który je robił albo nie umie patrzeć, albo nie umie pokazać w modelu tego co zobaczy. Przykład: jaki kolor mają opony? Ten kto powiedział "czarne" musi się jeszcze raz przyjrzeć. Polecam to ćwiczenie, wyniki są dość ciekawe. Już samo pomalowanie opon na ciemno-szaro zamiast na czarno zwiększa realizm modelu, a nie jest trudne, nie jest też brudzeniem. Oczywiście gdybyśmy budowali model pojazdu np. z targów albo z show, jego opony były by bardzo ciemne i błyszczące, ale nadal można by na nim znaleźć różne miejsca, gdzie tworzą się cienie itp. i jeżeli byśmy tego nie odwzorowali na modelu, będzie to wyglądało sztucznie. Przykład: szczeliny pomiędzy drzwiami a kabiną. To tyle mojego marudzenia, pozdrawiam



Paweł

Pawle nie marudzisz. Co do opon --takie czarne to zawsze widzę kiedy przywiozą nową partię na zajezdnie. Ale już po założeniu ich na wóz . po kilku dniach ta czerń zwyczajnie gdzieś znika-- zastępuje ją jakiś ciemno,jasno, średnio szaro- oliwkowy kolor.

[Dzacek1841]

Ja wiem że to inny model, ale też Mack i do podobnych zastosowań, więc może ci się ten link przyda



http://public.fotki.com/modeltrucks25thscale/references_ideas/truck_details/mack/mack_rd800/

[copycat]

Widziałem te zdjęcia.

Posiedziałem dzisiaj nad kablami z przedniej ścianki. Tak szczerze to nie wiem, czy są dobrze zrobione, ale postanowiłem poprawić to co AMT zrobiło.

Posklejałem filtr, lusterka, poprawiłem obejmy.

Od kilku tygodni zabieram się za zawiasy maski. Na zdjęciu widać, że to co zaproponowało AMT to spore uproszczenie. Zawias wchodzi w ramę, przez co maska nie otwiera się w pełni, no i brzydko to wygląda. Zawiasy prawie gotowe, ale zdjęć nie pokażę, bo nie mam. Najpierw muszę pomalować kabinę i ją wkleić, tak żeby już na sztywno spasować mocowanie zawiasu do ramy.

No to teraz tylko znaleźć czas i ochotę na malowanie kabiny i maski.

[copycat]

Kabina i maska w podkładzie, ale to nie ważne. Wpadłem na zdjęcia fajnie zrobionego Kenia 100 z takim podestem z tyłu. Do tego dojdzie jakiś ładunek. Tylko, czy nie jest on za szeroki i nie zasłania lusterek. robiłem go tak żeby zakrywał koła po bokach. Jest niby siatka przez którą coś widać, ale czy to wystarczy. Inne moje modele też za ciekawie z widocznością nie mają. WS zrobiony z pudła, a widoczność zasłaniają kominy. Mam tu lekki dylemat. Zabudowę którą zrobiłem najwyżej wsadzę do czegoś innego, White Freightliner jest chyba wystarczająco szeroki.

[Grubyjg]

Witam.



Zabudowa wygląda bardzo dobrze więc bym ją zostawił, można przypuszczać że przez siatkę będzie coś widział. Zawieszenie bardzo fajnie wygląda ale jak dla mnie to za bardzo się błyszczy (może wina zdjęć). Powodzenia i czasu.

[tornado]

Ładnie postarzone podwozie ... ale tylko od zewnątrz bo wewnątrz jest za czyste

Co do zabudowy wystarczy jak przeliczysz wymiary z 1:25 do 1:1 i będziesz wiedział czy jest za szeroka.

[copycat]

Brudzenie czy raczej eksploatowanie ramy mnie dobiło. Zastanawiam się czy nie zamalować jej na czarno. A środek wiem jest za czysty i to poprawię, na razie serca nie mam do tego.

Zabudowa ma 11,5cm to daje 287,5cm szerokości w 1:1. A ile powinna mieć? Jakbym ją zwęził z 5mm to by super pasowała do któregoś modelu COE. Chyba wsadzę siodło od Petka Wreckera no bo jest w zestawie, a nie będzie potrzebne. No i z Petkiem zaczynam niedługo warsztacik. A co do Macka, w międzyczasie wyskrobię jakąś wyciągarkę i będzie oilfield truck.



A tak przy okazji kabina dostała czerwony kolor mat, jeszcze z jedna warstwa jest potrzebna, bo mi szara tamiya wychodzi. W przyszłym tygodniu ją uzbroję w napisy i wash.

[tornado]

Zabudowa ma 11,5cm to daje 287,5cm szerokości w 1:1. A ile powinna mieć? Jakbym ją zwęził z 5mm to by super pasowała do któregoś modelu COE.

O ile się nie mylę w USA tak jak i u nas szerokość paki nie powinna przekraczać 2,5 m. - czyli paka powinna mieć nie więcej niż 10 cm. szerokosci.
