Hybrydo Herezja [1/35] Dragon + Dodatki + wkład własny


Panzer Machine

Rekomendowane odpowiedzi

Powstawanie faktury blachy walcowanej na górnej części podstawy działa:

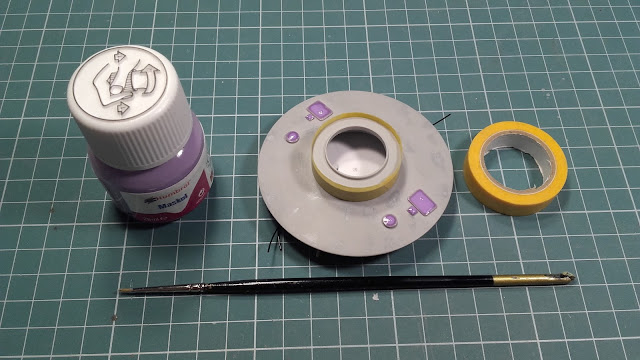

Płynnym maskolem z Humbrola oraz taśmą maskującą Tamiya zakrywam miejsca, które nie chcę aby miały jakąkolwiek teksturę.

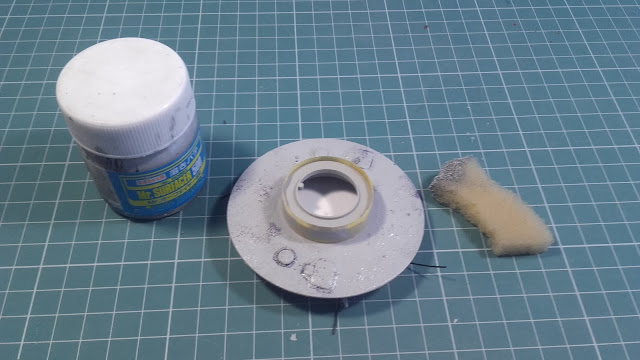

Gąbeczką tapuję płynną szpachlówką Tamiya powierzchnię elementu i pozostawiam do wyschnięcia.






Gąbeczką ścierną Tamiya o gramaturze 400 delikatnie szlifuję powierzchnię.






Kolejny raz używam maskola z Humbrola. Tym razem tworzę nieregularne plamy.






Tym razem gąbeczką do tworzenia kolejnej warstwy faktury używam Surfacera 500 od Guzne. Jest on zdecydowanie gęstszy niż surfacer Tamiya i stworzy znacznie mięsistą fakturę. Po wyschnięciu zrywam maskol i szlifuję całą powierzchnię gąbeczką ścierną Tamiya, też 400.

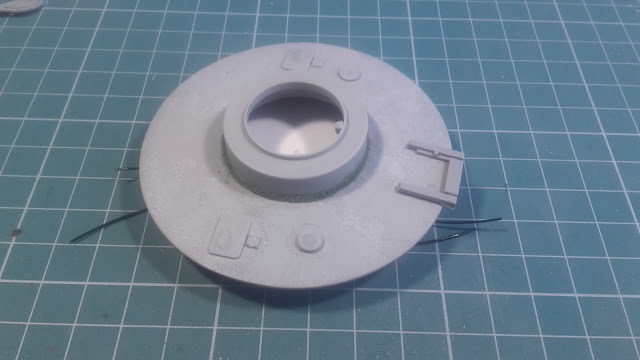

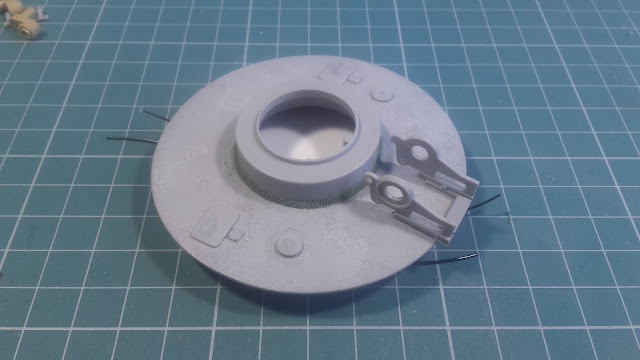

Efekt końcowy:







Odnośnik do komentarza
Udostępnij na innych stronach

  • Odpowiedzi 51
  • Created
  • Ostatniej odpowiedzi

Top Posters In This Topic

Dzięki Darkin!



Pokrótce przedstawię tworzenie detali na górnej części podstawy wieży.

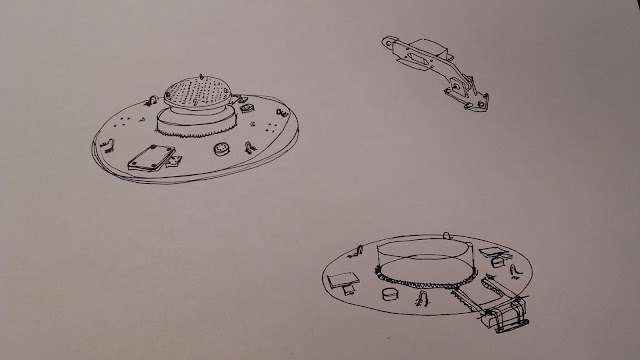

Pracę zaczynam od prostego szkicu:






W pierwszej kolejności wykonuję linię spawu z masy dwuskałdnikowej. Na późniejszych etapach byłoby mi bardzo ciężko wejść w to miejsce.






Co może powstać z takiego złomu? Są to pozostałości po Challenger II i Abramsie.






Najpierw podstawa konstrukcji:






Następnie boki:






Oryginalna część:






Musiałem ją trochę zmodyfikować:






Oryginalna część:






Również zmodyfikowana:






Tak na razie wygląda konstrukcja:






Teraz zajmę się obejmami na haki. Zaczynam od 4 kawałków drutu:






Prostuję je za pomocą metalowej liniki rolując kawałki drutu:






Aby wygiąć drut montuję w imadle wykałaczkę:






i wyginam dwoma rękoma drut:






Oto efekt:






Następnie każdy z drucików chwytam obcęgami:






i wyginam palcami:






Prawie gotowe:






Aby ułatwić przycinanie drutów do mniej więcej podobnej długości osadzam je na taśmie klejącej:






Następnie znaczę małymi nacięciami nożykiem od linijki

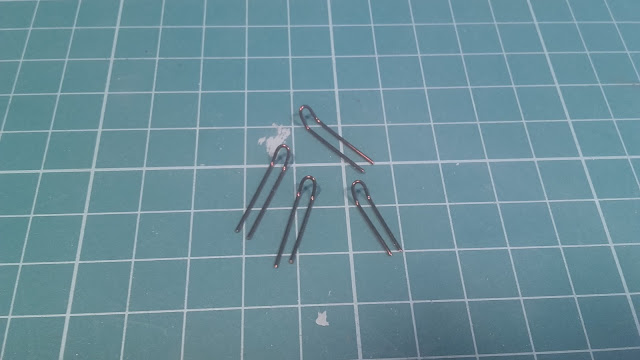

Docięte druciki:






Tak się to prezentuje po przyklejeniu na model. Międzyczasie powstała podstawa pod działo. To bodajże koło napinające z czołgu Stuart ;)




Odnośnik do komentarza
Udostępnij na innych stronach

Dzieki!

Tak na marginesie, bede za niedlugo montowal blotniki z blach Abera. Czy macie pomysl jakimi narzedziami zdewastowac blachy aberowskie? Nigdy tego nie robilem

Co Ci wyobraźnia podpowie. Kombinerki, szczypce, pensety itp...



dziękuję i ja od siebie za tutka z "fakturą".

Odnośnik do komentarza
Udostępnij na innych stronach

Bardzo ciekawie prezentujesz warsztat.



Dzięki! Miło, że kogoś to interesuje.

Czy chciałbyś zobaczyć coś co mogłem pominąć?





Dzieki!

Tak na marginesie, bede za niedlugo montowal blotniki z blach Abera. Czy macie pomysl jakimi narzedziami zdewastowac blachy aberowskie? Nigdy tego nie robilem

Co Ci wyobraźnia podpowie. Kombinerki, szczypce, pensety itp...



ok, dzięki za radę. Spróbuję powalczyć i zobaczymy co wyjdzie.



dziękuję i ja od siebie za tutka z "fakturą".



Nie ma za co. Czy chciałbyś zobaczyć coś co mogłem pominąć?

Odnośnik do komentarza
Udostępnij na innych stronach

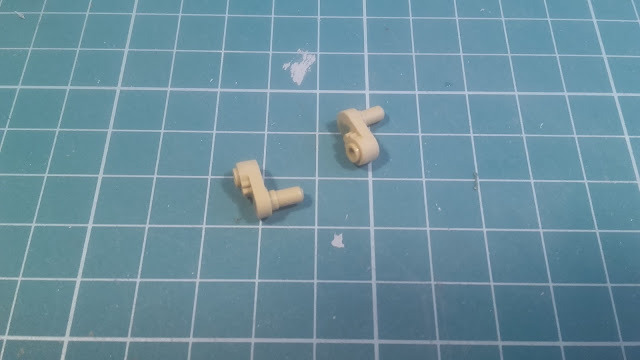

Doszło kilka dzisiaj kilka kolejnych detali. Czuję, że zbliżam się powoli do końca jeżeli chodzi o podstawę działa. Poniżej oryginalne części z zestawu Waffentragera.






Nawiercam w nich otwory oraz w elemencie podstawy działa dla łatwiejszego montażu elementów.






Podstawa zamontowana. Dla bezpieczeństwa i trwałości na wieki traktuję element klejenia "Kropelką".






Wajcha też na swoim miejscu.






Wracam do tego elementu:






Coś poszło nie tak i rurka między elementami jest krzywo. Muszę powiększyć otwór z jednej strony. Przez to mosiężna rurka lata i trudno ją skalibrować względem otwory w drugim przegubie. Spokojnie, w takich sytuacjach dobrze mieć gumową rurkę :]

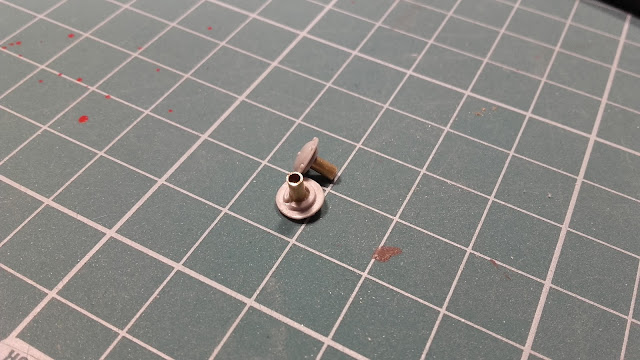

Mosiężną rurkę na stałe kleję do jednego z przegubów. Na rurkę nakładam ogumienie :P






Docinam gumową rurkę






No i element prawie gotowy. Z drugiej strony na razie nie kleję.






Powalczyłem również z liniami spawów z masy dwuskładnikowej.










Odnośnik do komentarza
Udostępnij na innych stronach

Sprawy to Green Stuff? Dajesz go na jakiś klej, czy tak jak leci?



Tak, to GreenStuff. Pierwszy raz pracuję z tą masą dwuskładnikową. Na początku szło opornie, ale z każdym kolejnym dłubaniem idzie coraz lepiej. Na wodę go lepię XD

Odnośnik do komentarza
Udostępnij na innych stronach

Super Ci idzie, z przyjemnością się ogląda postępy .

Możesz poeksperymentować z płynem do mycia naczyń + woda - GS jeszcze łatwiej odchodzi od narzędzi ( szczególnie od nasączonej tym roztworem wyprofilowanej wykałaczki - ale to jak napisałem, trzeba potestować i wyczuć - może Ci podejdzie ).

Odnośnik do komentarza
Udostępnij na innych stronach

Słyszałem, że świetnie współpracuje z wazeliną i idealnie nie klei się narzędzi.

Jutro wypróbuję zaproponowaną przez Ciebie metodę Rack, dzięki

Odnośnik do komentarza
Udostępnij na innych stronach

ZOMO, Cypis: Dzięki!



Kolejny detal zaczynam od białej klapki:






Międzyczasie powstają trzpienie i zarazem osłony dla drugiego bolca

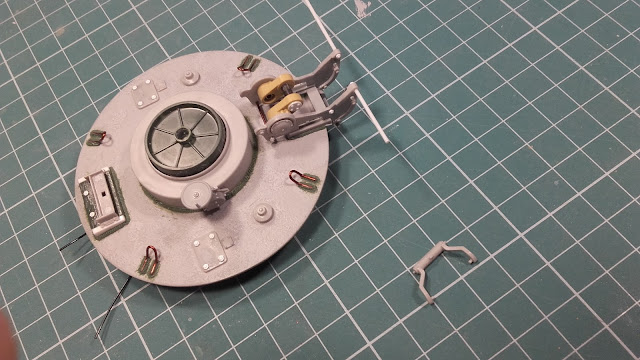

Tak to wygląda po montażu:

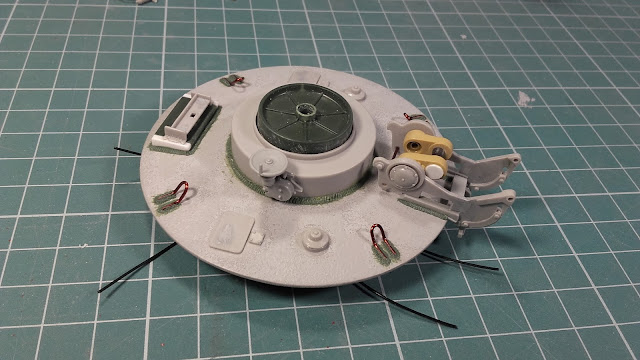

Szybki detal w postaci kilku śrub:

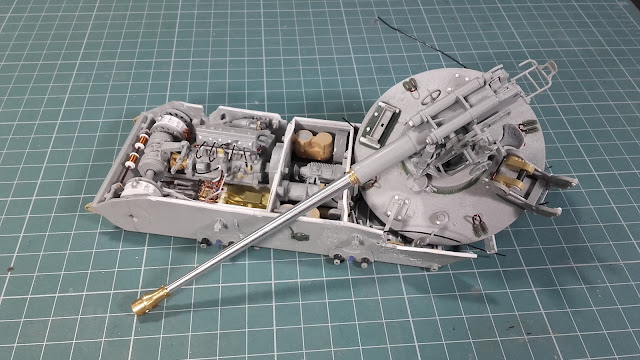

Na razie w ten sposób to wygląda w całości (prócz bebechów)









Docelowo myślę o takiej pozie na podstawce:




Odnośnik do komentarza
Udostępnij na innych stronach

Mocno detalujesz. Na kiedy planujesz zakończenie prac?



Chciałbym jak najszybciej... ale idzie to jak idzie. Niby ten cały konkurs kończy się ostatniego dnia maja.





Pytanie - czy to ma być po eksplozji czy tylko po pożarze? Bo jak eksplozja to działo mogło wyrwać z tej podstawy a nawet lufę wygiąć.



A nie myślałem aż o takich konkretach. Tę aluminiową lufę nie wiem jak miałbym wygiąć. Można by było ją wsadzić w imadło i młotkiem potraktować, ale nie wiem jak ten materiał się zachowa i co z tego wyjdzie. Chyba wolę nie ryzykować.

Odnośnik do komentarza
Udostępnij na innych stronach

Ostatnie detale pozostały do zrobienia. Sruby wybijam narzędziem RP Toolz w kawałku polisterynu 0,5 mm






No i naklejam w wybrane miejsca:






Następnie wybijam główki śrubek:






Tak to wygląda:






Kilka zbliżeń:












Niestety ta część uległa destrukcji i próby zlepienia jej spełzły na niczym. Zalepiam więc otwory pręcikiem.






Dodaję detal i koniec podstawy działa:

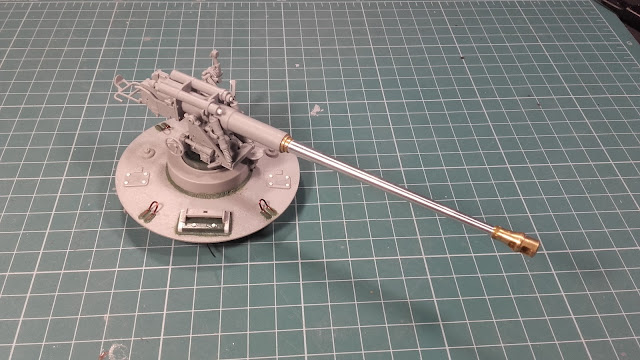

Tak prezentuje się z działem:






Dodatkowo bonusowe widoczki z całością tym razem:







Odnośnik do komentarza
Udostępnij na innych stronach

Dzięki KW-2!



Czas pobawić się układem jezdnym. Jeszcze nie zaczałem robić terenu podstawki - nawet nie wiem czy model będzie miał podstawkę, nie mniej uznałem, że dobrze aby dało się w każdej chwili ustawić koła dostosowując je do formy terenu.

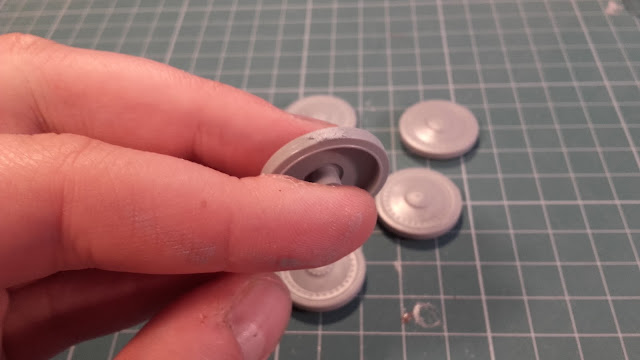

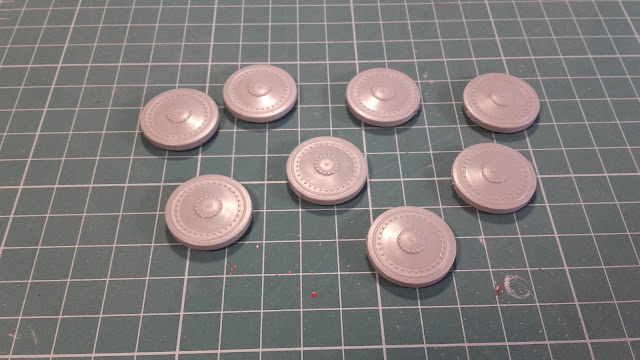

Zaczynam więc od kół. Na razie je szlifuję i doprowadzam do jakiekolwiek stanu przed dodawaniem zniszczeń na gumach.






Po odcięciu od ramki pojawiła się na każdym kole dziura, którą należało zaszpachlować - mój błąd, źle odciąłem.






Tylne koło... Te ślady po wypychaczach są przerażające. Jak coś takiego zaszpachlować? Jakbyście mieli jakiś pomysł to dawajcie.






Dragon nie pomyślał jak zamontować resory, albo ja coś przeoczyłem w instrukcji?






Prototyp trzpienia do resorów - główne jego zadanie? Miara.






Wg długości prototypu ucinam mosiężny kawałek rurki. Nie staram się być precyzyjny.






Kawałki gotowe.






Widać, że nie są za bardzo równe.






Przyklejam je do kawałka taśmy, wraz z prototypem.






Zabezpieczam taśmą od góry jeszcze.






No i mam taki pakunek






Pakunek umieszczam w imadle i szlifuję






Gotowe






Następnie nawlekam na każdy taki kawałek koszulkę silikonową.

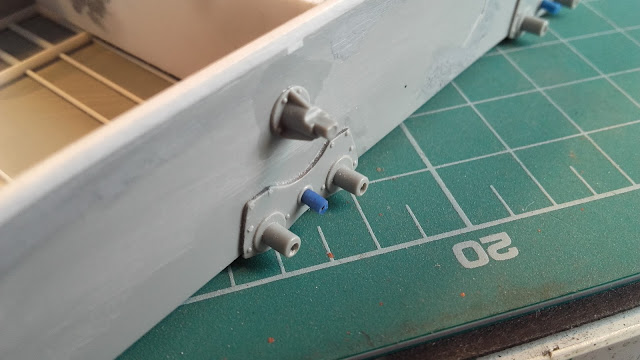

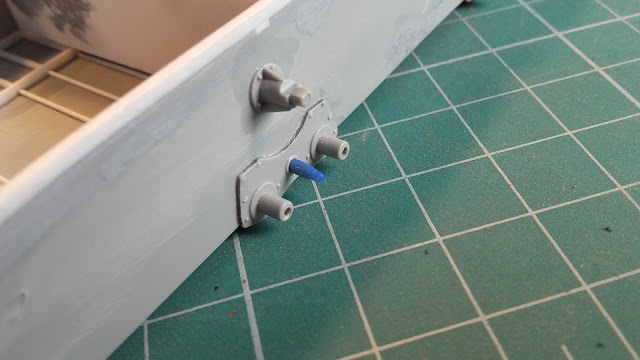

Taki trzpień umieszczam w otworze wanny






Zawsze gumę można dociąć po instalacji






Międzyczasie jak klej schnie na trzpieniu instaluję kolejne ogumienie:






Do naciągnięcia koszulki silikonowej na wahacze (tak się to nazywa?) musiało powstać specjalne narzędzie.






i gotowe!






Powstały również koła






No i klops, okazało się, że otwór w kole jest za mały, więc...






... poszerzam otwory w kołach za pomocą super narzędzia - wiertło w imadle :P






Test wahaczy







Odnośnik do komentarza
Udostępnij na innych stronach

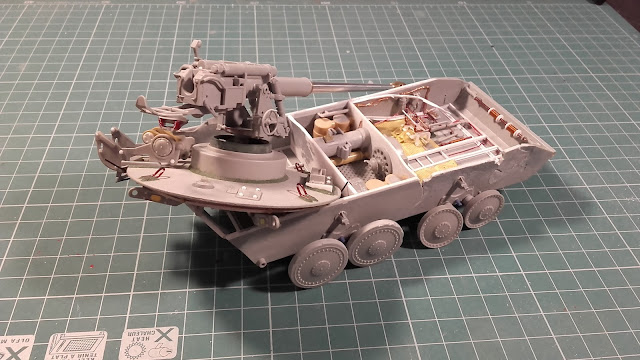

Test układu jezdnego z kołami. Jest nie najgorzej. Oczywiście do ideału wiele brakuje, ale najważniejsze jest to, że można w miarę możliwości manewrować kołami.









Tutaj zamieściłem kilka spalonych kółek z zestawu Panzer Art:









Codzienny chaos!

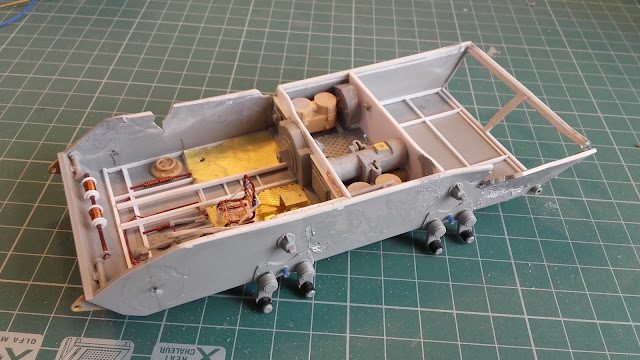

Trochę podłubałem przy ostatniej komorze.




Odnośnik do komentarza
Udostępnij na innych stronach

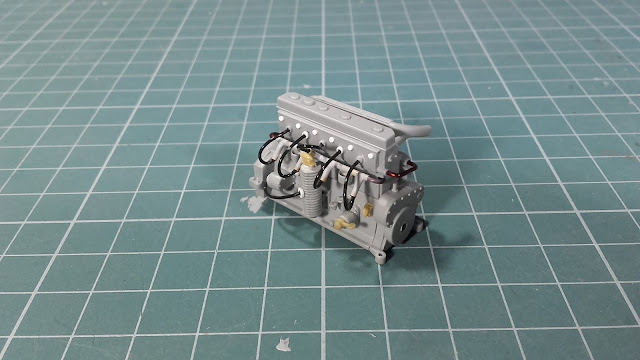

Popracowałem trochę nad silnikiem. Zrobiłem w zasadzie jedną stronę ponieważ druga i tak będzie słabo widoczna.









Tak silnik wygląda na swoim miejscu:
