RWD-9s 1/72 3D. Dawniej:' A może wspólny projekt 3D?'

[Wojtek59]

11 godzin temu, caughtinthemiddle napisał:

Na MW to nie wiem gdzie, ale na sPWM naprowadziłem go ongiś na właściwy kolor:
https://pwm.org.pl/viewtopic.php?f=3&t=88036

Udało się wejść na PWM. Tak, to ta stronka. Zrobiłem taką  nalepkę na śmigło (a przy okazji, również znaczek Waltera tak na wszelki wypadek):

ale w skali to bedzie miało ok. 2,5 mm po dłuższej osi (180  mm w oryginale).

[Wojtek59]

Grześ - тонкая аллюзия понятна





Tak by mogła wyglądać kalka

[HKK]

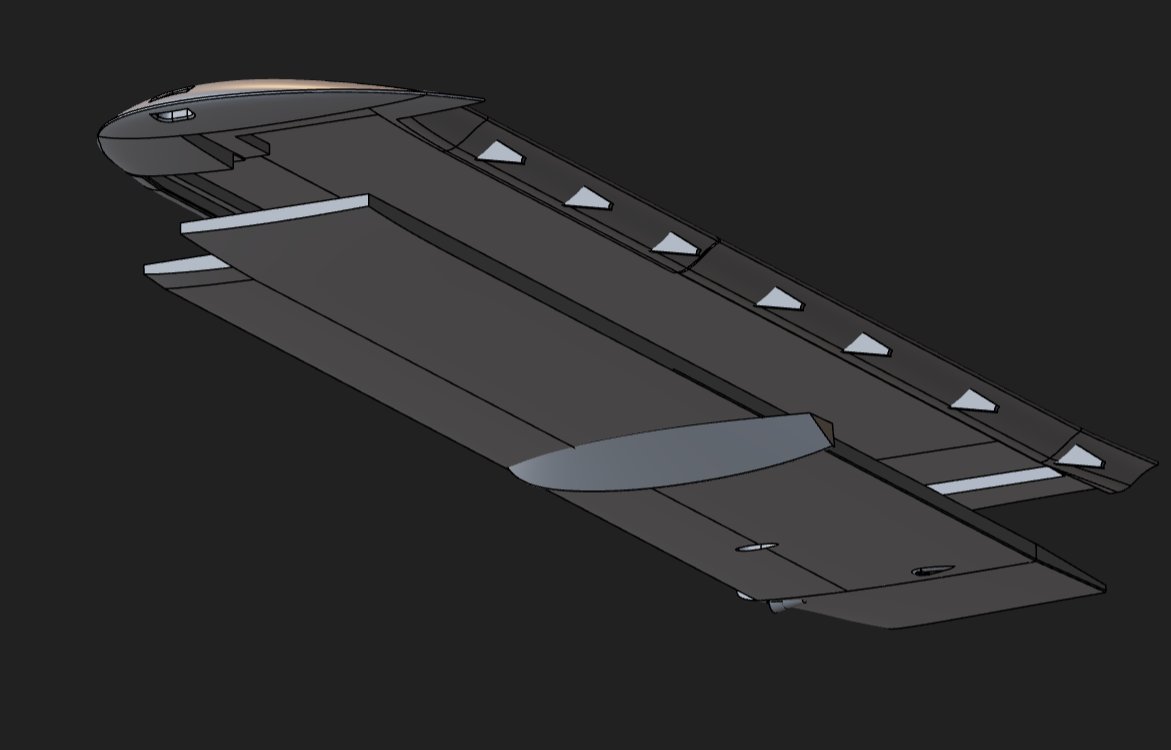

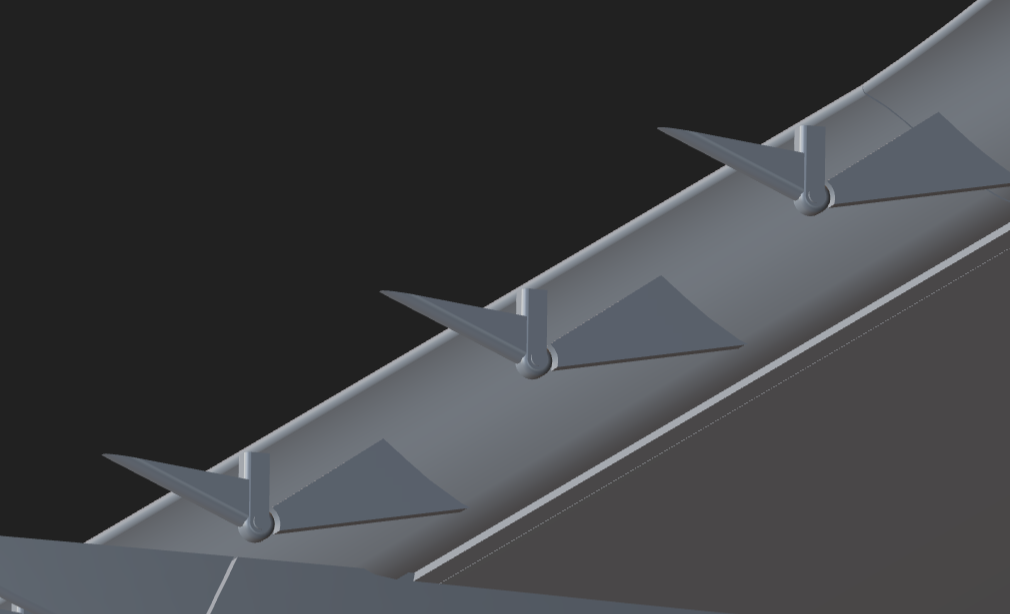

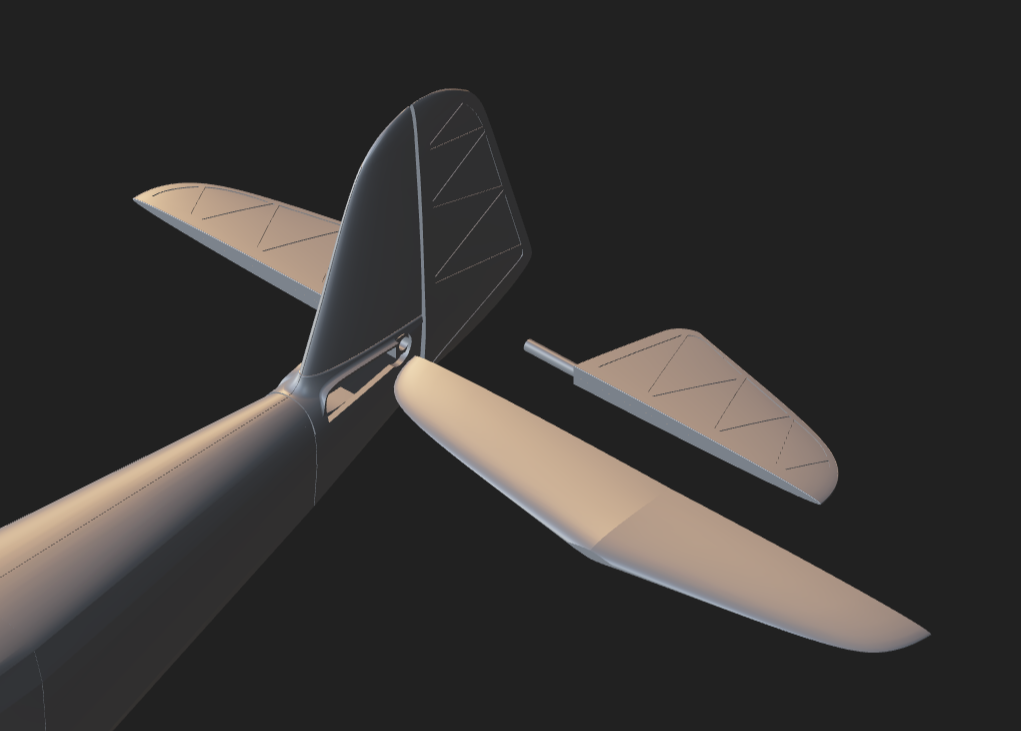

Zeszło trochę czaasu na usterzenie i owiewkę statecznika

[Grzes]

W dniu 13.08.2025 o 18:31, Wojtek59 napisał:

Grześ - тонкая аллюзия понятна

[HKK]

[Grzes]

56 minut temu, HKK napisał:

To się dzieje naprawdę!

[HKK]

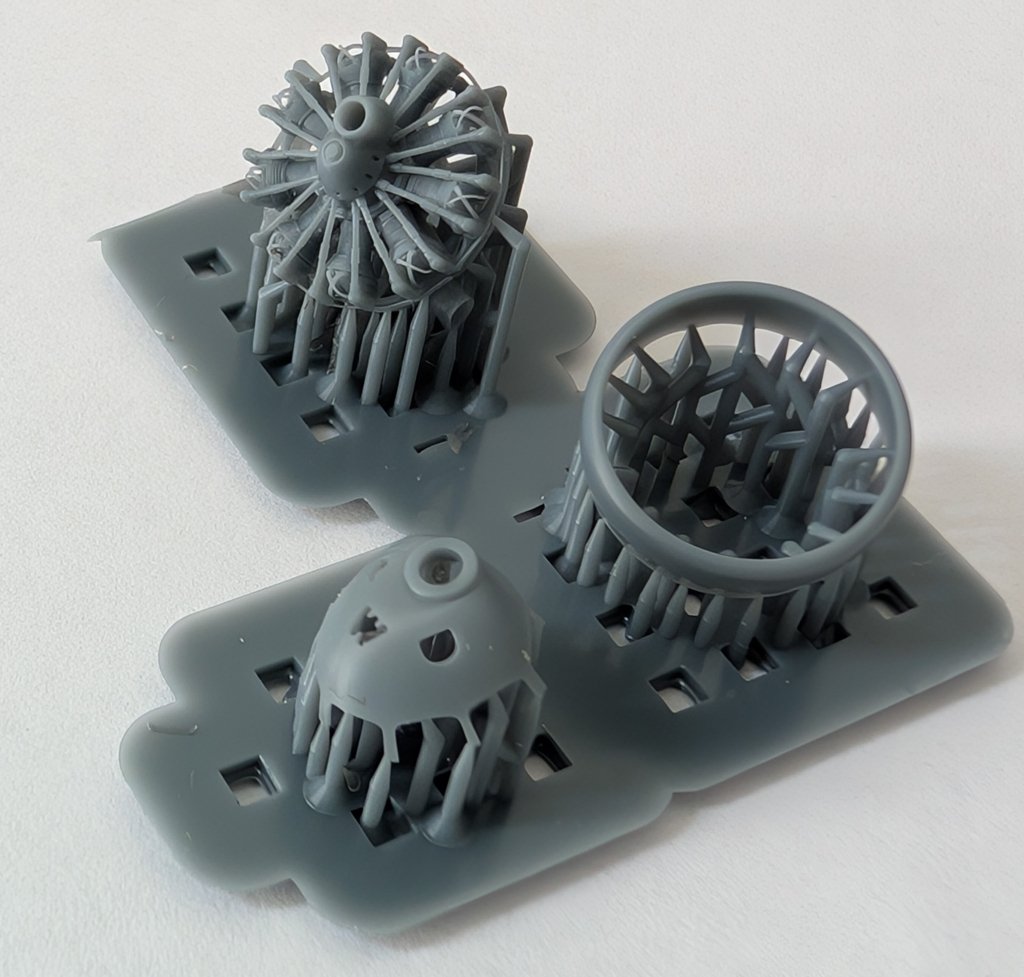

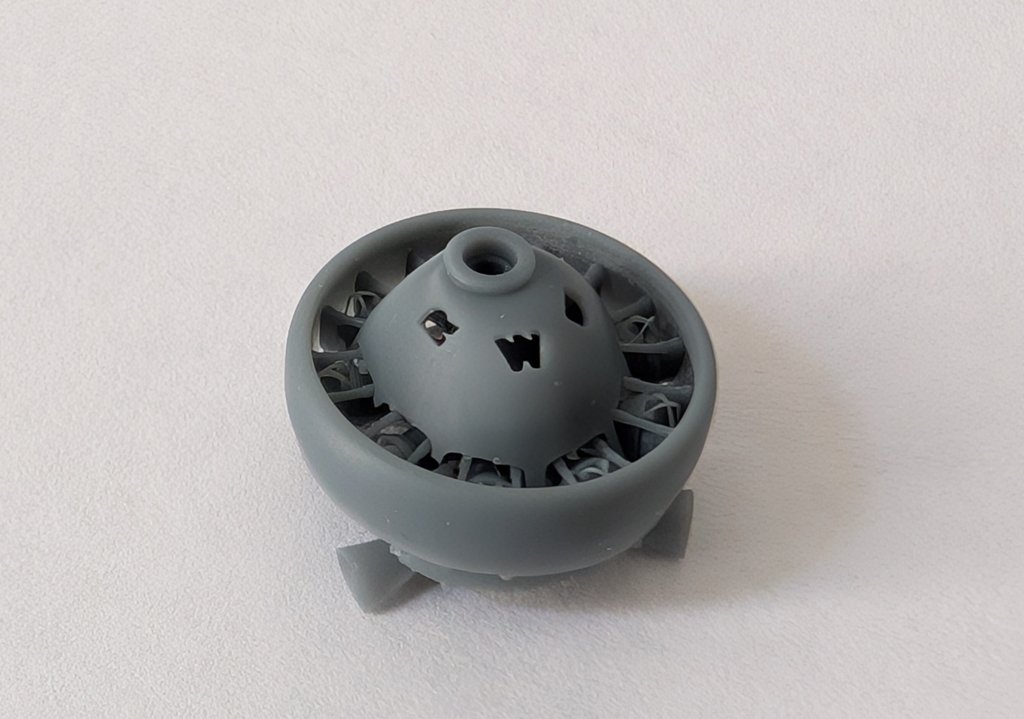

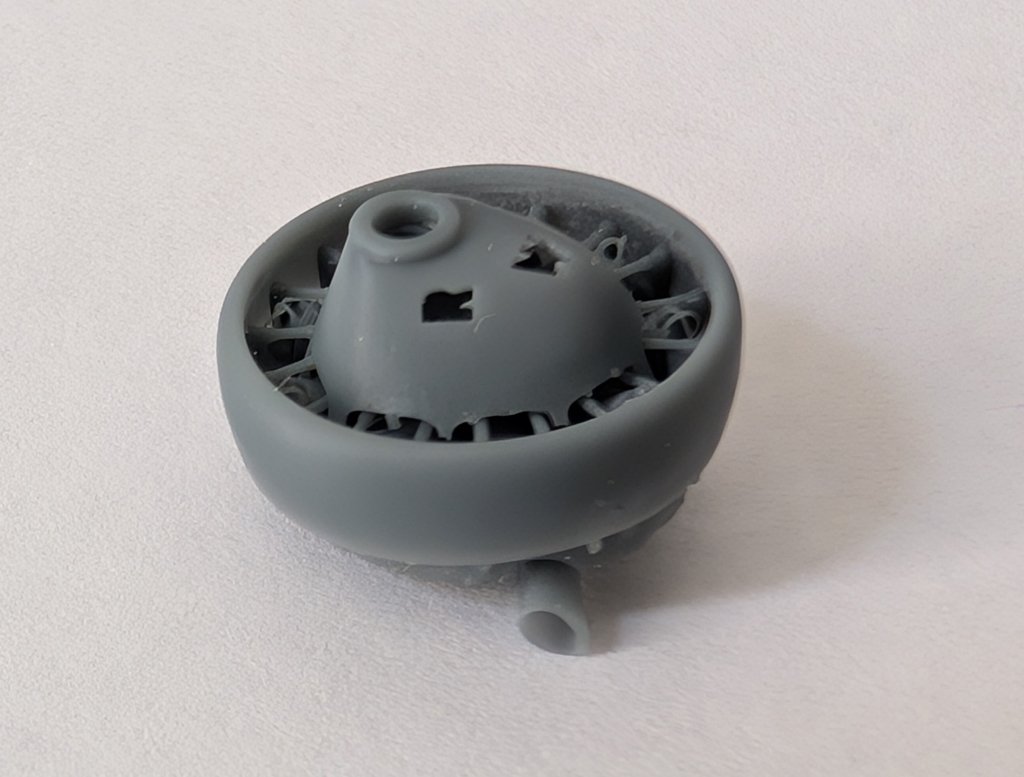

Wycięte byle jak i złożone na sucho. Pasuje.

[HKK]

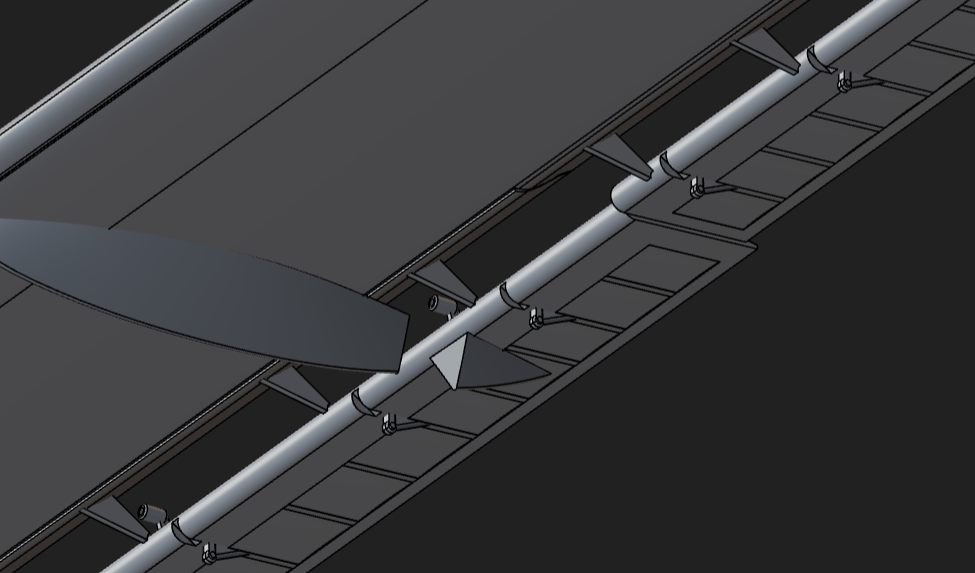

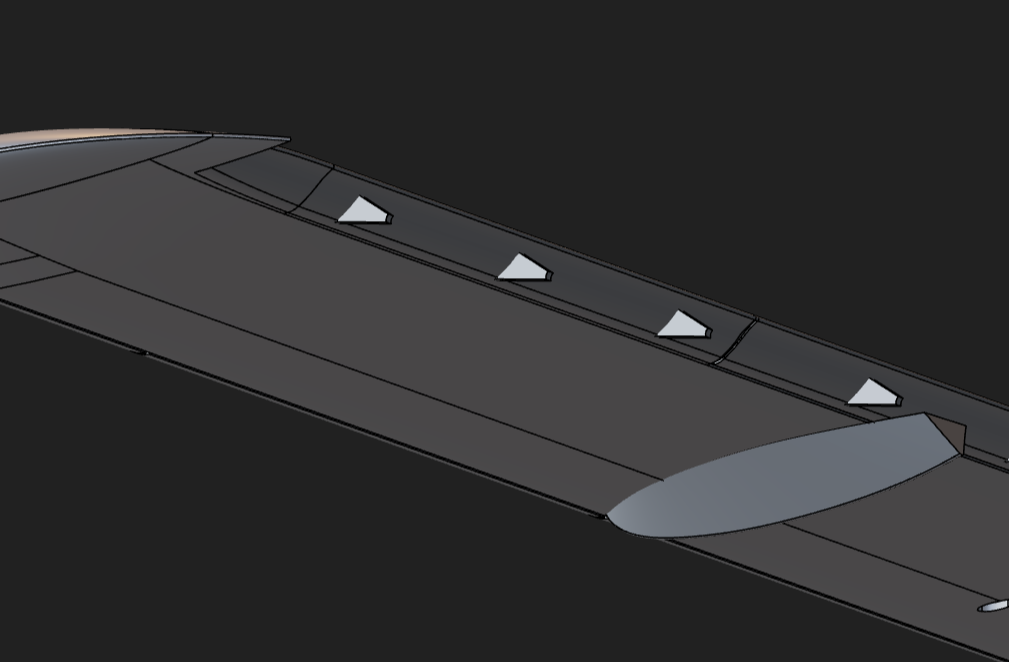

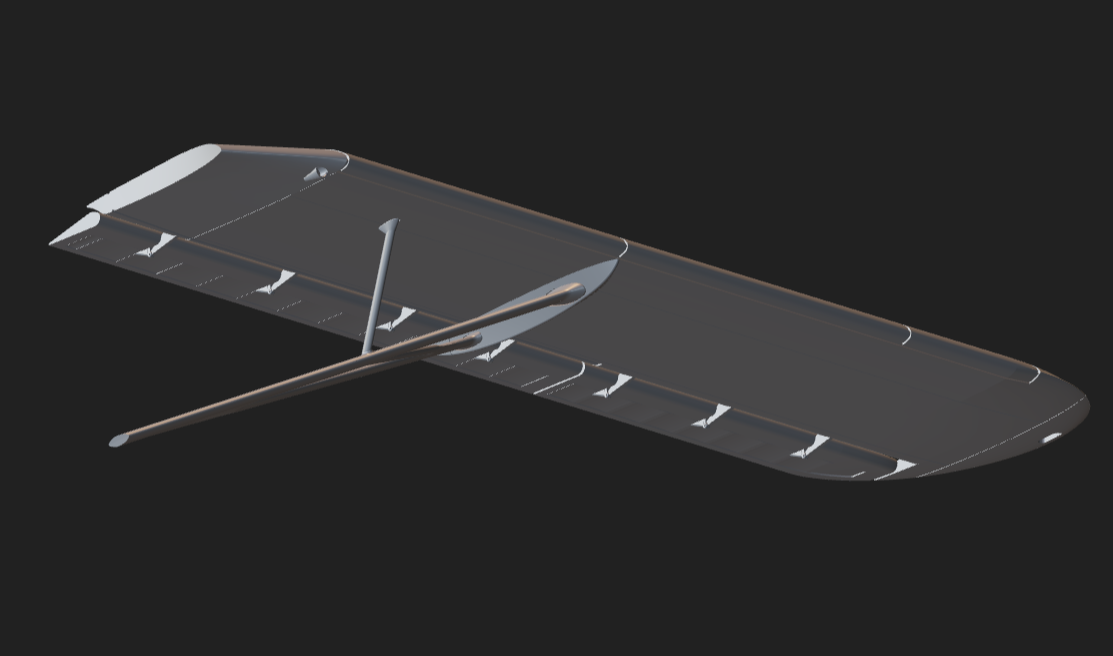

Zastrzał z jego owiewkami okazał się najtrudniejszym elementem jaki do tej pory modelowałem w Plasticity. Głównie z powodu mojej nieznajomości niektórych narzędzi.

[HKK]

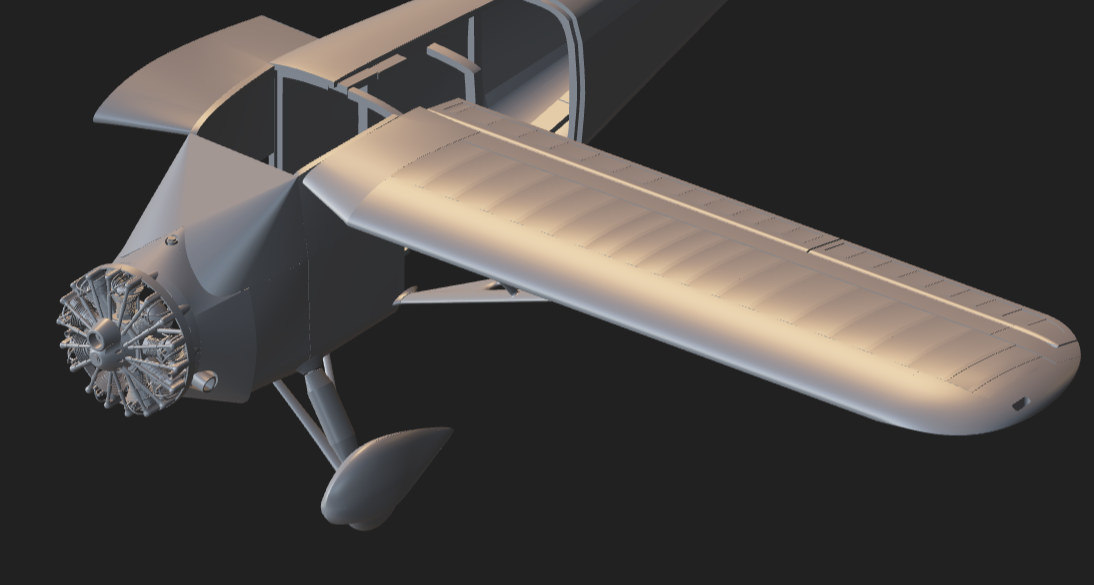

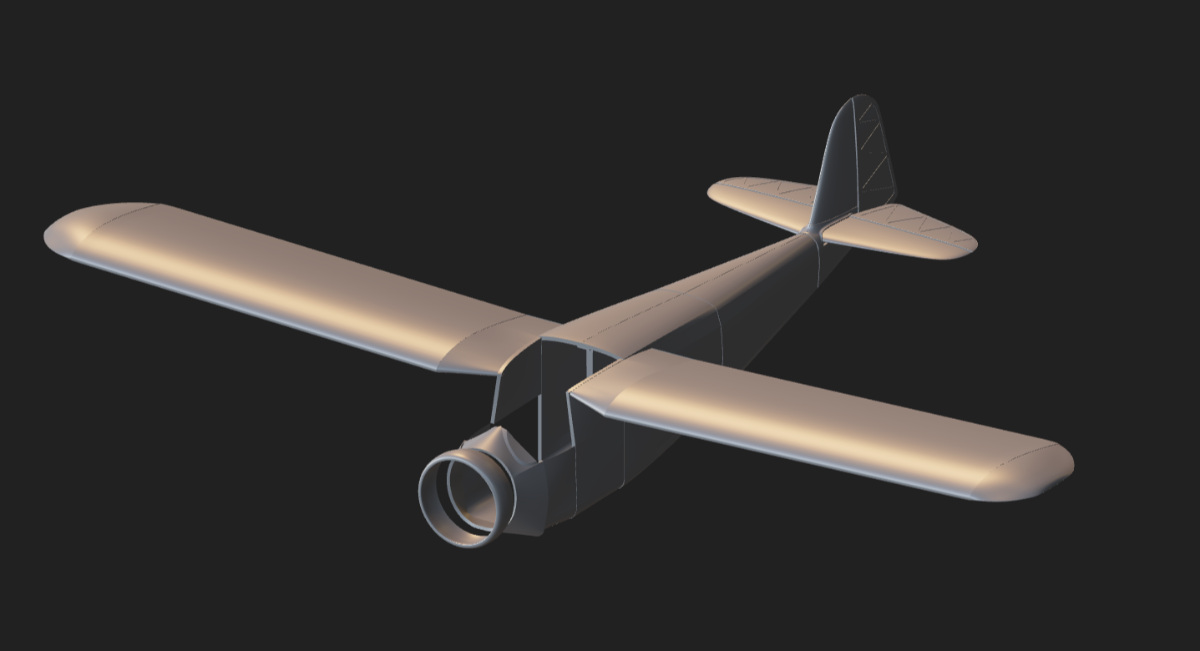

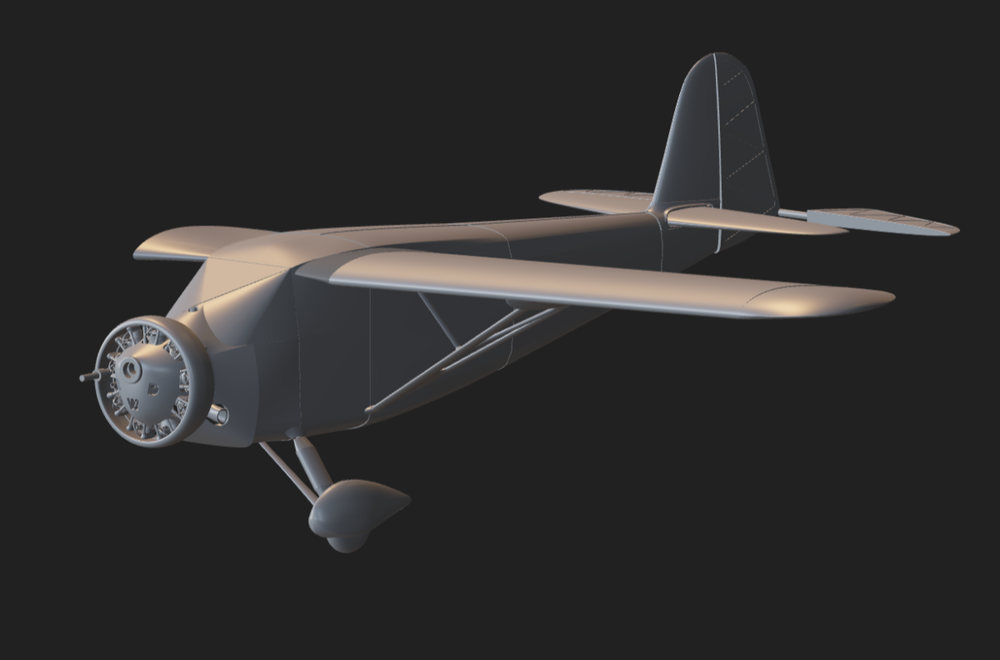

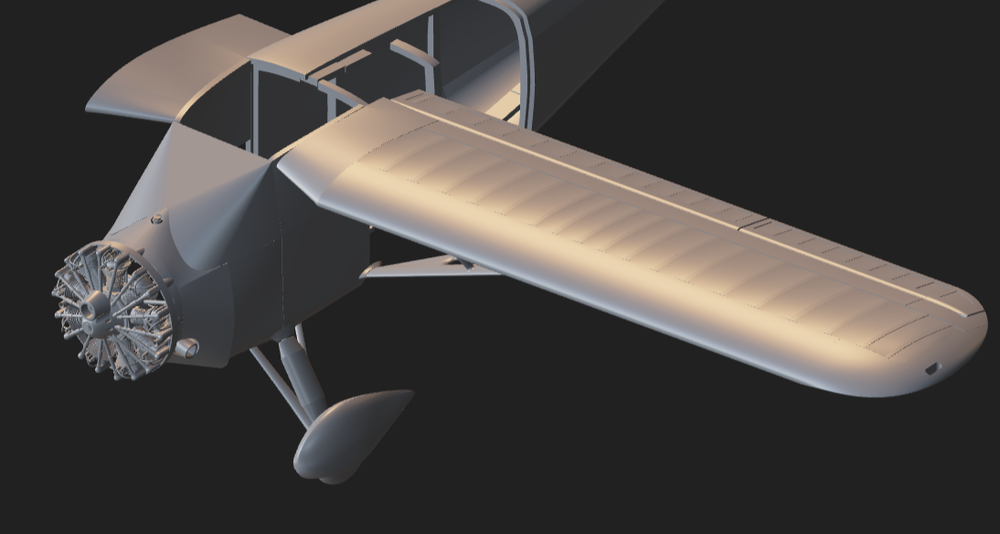

Stan na dziś. Jak widać, do zrobienia zostały:

• mechanizacja skrzydła (klapy, lotki)
• drzwi, okna, wnętrze kabiny
• drugi zastrzał podwozia, płoza ogonowa
• parę detali przedziału silnika i śmigło
• faktura powierzchni (ugięcia, wzierniki, wloty itp.)

Będzie z 20-30 h pracy. Myślę, że jak dobrze pójdzie, to w jakieś 3-4 tygodnie powinienem się uwinąć. Potem jednak będe musiał zrobić wydruki, próbne montaże i poprawki. Następny miesiąc jak nic. Realistycznie, to może być gotowy na początek grudnia.

Edytowane 25 Sierpnia przez HKK

[Grzes]

Ha! Myślałeś, że jak zmienisz tytuł to się ukryjesz



1 godzinę temu, HKK napisał:

może być gotowy na początek grudnia

[HKK]

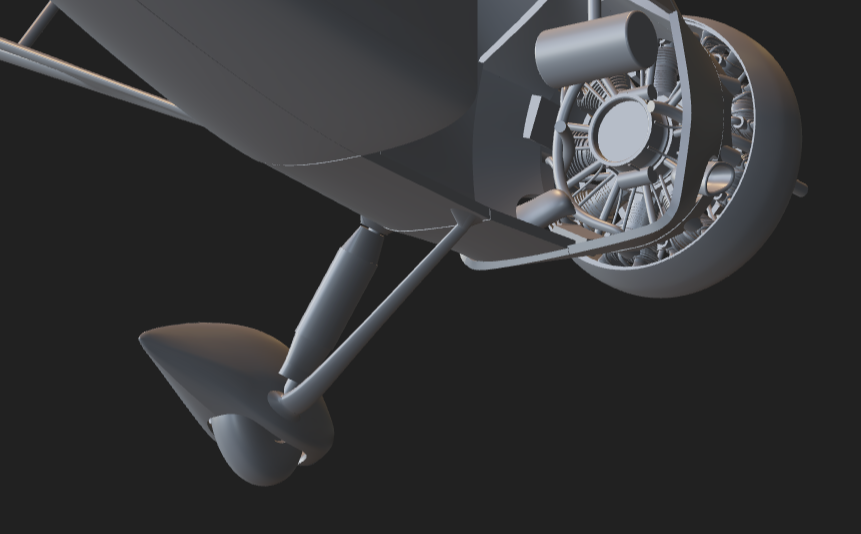

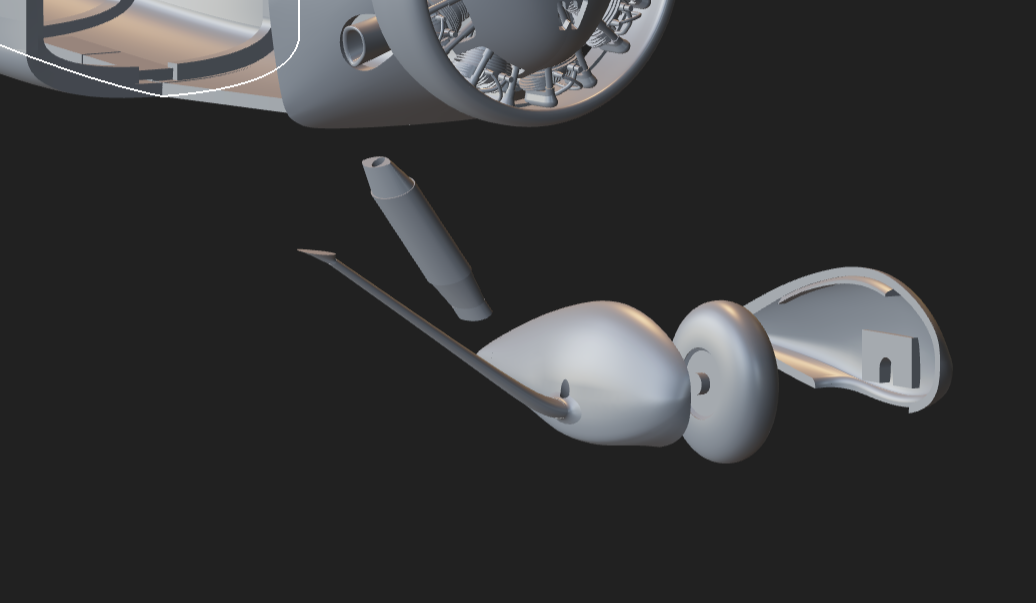

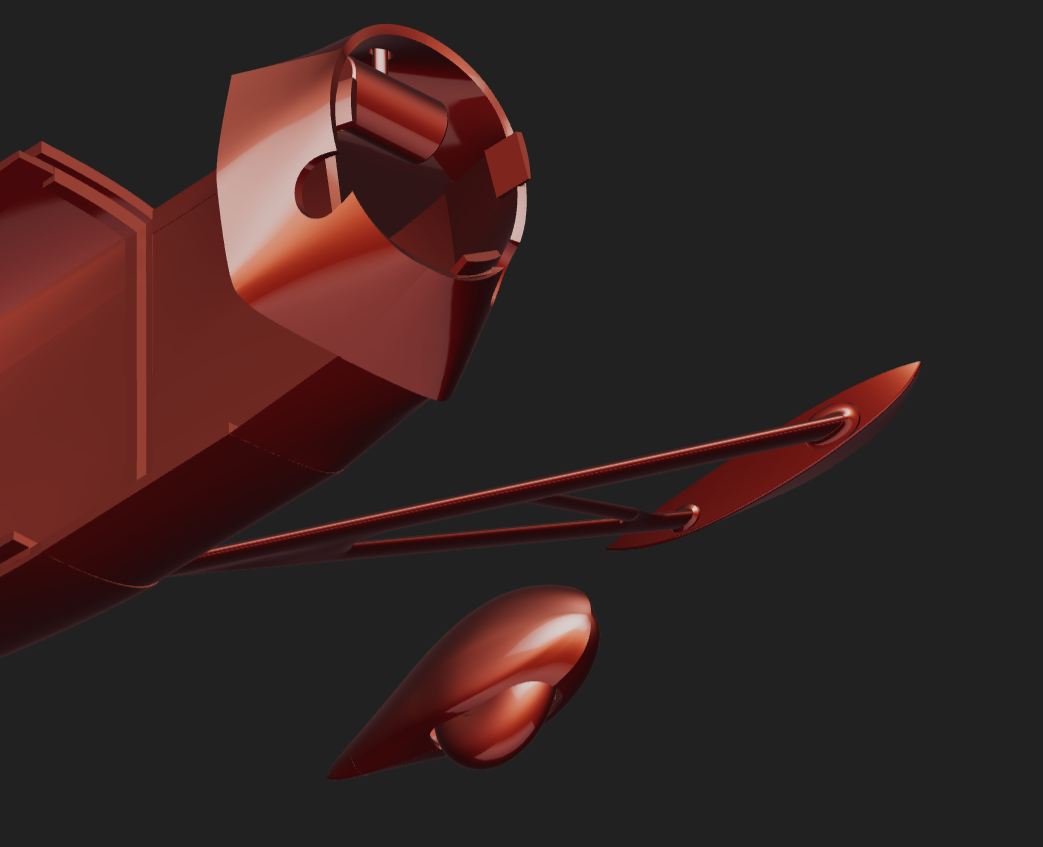

Dłużej zastanawiałem się nad podziałem technologicznym podwozia. Ma być w miarę proste w montażu, ale nie nadmiernie uproszczone w detalach. I oczywiście sensownie wytrzymałe przy cienkim profilu zastrzałów bez używania specjalnej żywicy. Zaplanowałem coś takiego (brakuje jeszcze drugiego zastrzału)

Zastrzały zintegrowane z połówką owiwewki, bo klejenie tego drobiazgu to byłby koszmar. Ale wobec tego, dzielona owiewka i osobne koło. A skoro osobne, to niech będzie z osią do łatwiejszego montażu. Koło trzeba niestety wkleić przed zamknięciem połówek, co utrudni malowanie. Można by oczywiście zrobić atrapę kółka, np. wklejaną połówkę, ale jakoś mnie to razi. Goleń z otworem na drut 0.6 mm.  Wypozycjonowanie i wypoziomowanie tego do kadłuba może być problemem. Może ktoś ma lepszy pomysł?



Edytowane Wtorek o 06:26 przez HKK

[Grzes]

15 minut temu, HKK napisał:

Zastrzały zintegrowane z połówką owiwewki,

Czy będą wytrzymałe?

Z dotychczasowych doświadczeń z modelami 3D odnoszę wrażenie, że jest to tworzywo bardzo kruche.

[HKK]

12 minut temu, Grzes napisał:

Czy będą wytrzymałe?

Nie mają przenosić obciążeń. Wszystko ma się opierać na amortyzatorze z drutem w środku



12 minut temu, Grzes napisał:

Z dotychczasowych doświadczeń z modelami 3D odnoszę wrażenie, że jest to tworzywo bardzo kruche

To zależy od zastosowanej żywicy. Są też takie dość elastyczne i jednocześnie szczegółowe. Ale z kolei gorzej nadają się do większych elementów ze względu na skurcz. Tylko że oczywiście drukowanie modelu z kilku żywic komplikuje i podraża sam druk.

Problem w tym, że świat druku żywicznego jest zdominowany przez figurkarzy, a u nich precyzyjne pasowanie elementów nie gra roli. Podobnie jest przy tworzeniu dodatków waloryzacyjnych, bo przy małych elementach można uniknąć wygięć i deformacji. Gorzej, jak trzeba wydrukować coś, co ma jednocześnie małe i duże części, ma pasować do siebie i nie być zbyt kruche. Tutaj trzeba samamu odkrywać Amerykę.

Edytowane Wtorek o 06:44 przez HKK

[Grzes]

10 minut temu, HKK napisał:

Wszystko ma się opierać na amortyzatorze z drutem w środku

Jasne

12 minut temu, HKK napisał:

To zależy od zastosowanej żywicy.

No właśnie. Miałem taki przypadek, że wiercąc ręcznie wiertełkiem mały otwór, żywica wokół odpryskiwała.

W efekcie musiałem powstałą dziurę zaszpachlować i wiercić raz jeszcze, by otrzymać okrągły otworek.

[HKK]

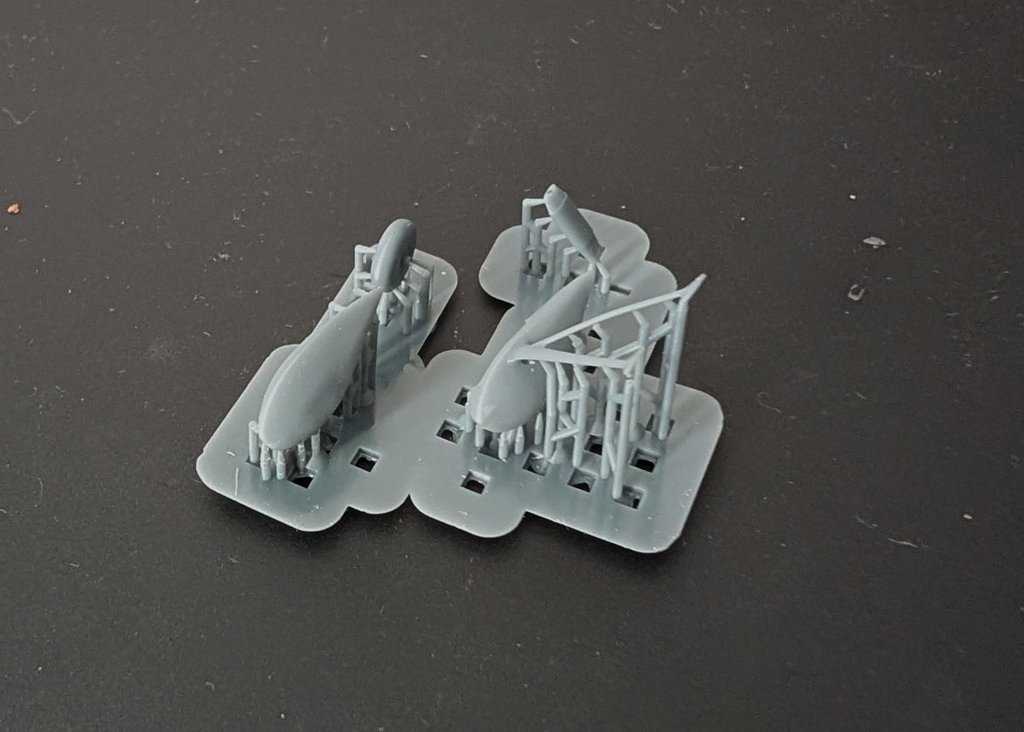

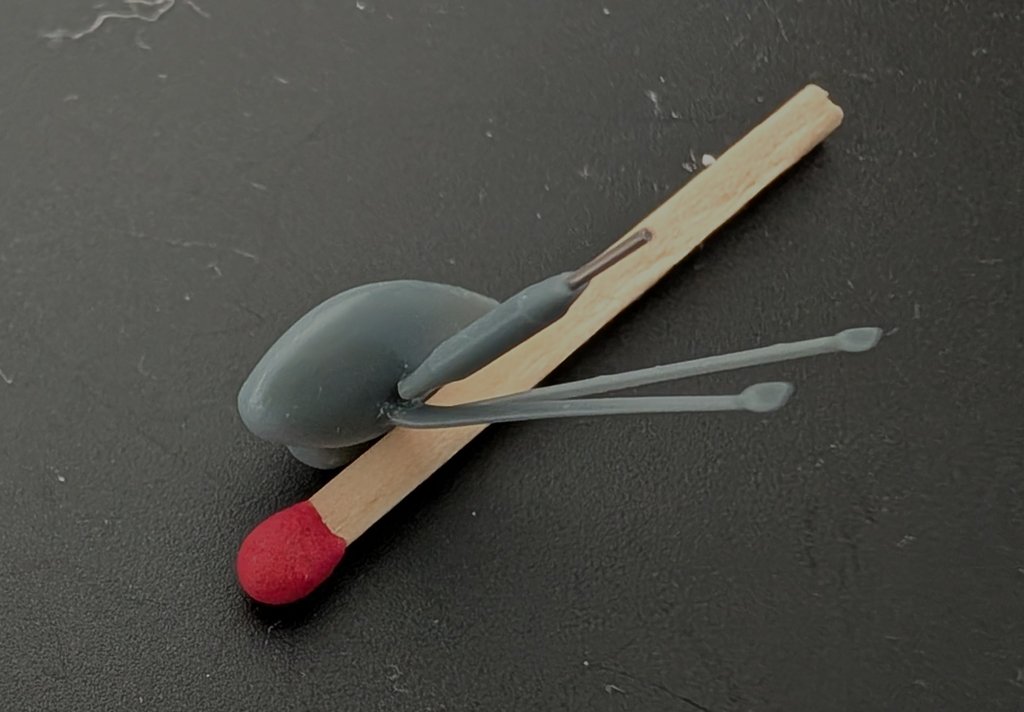

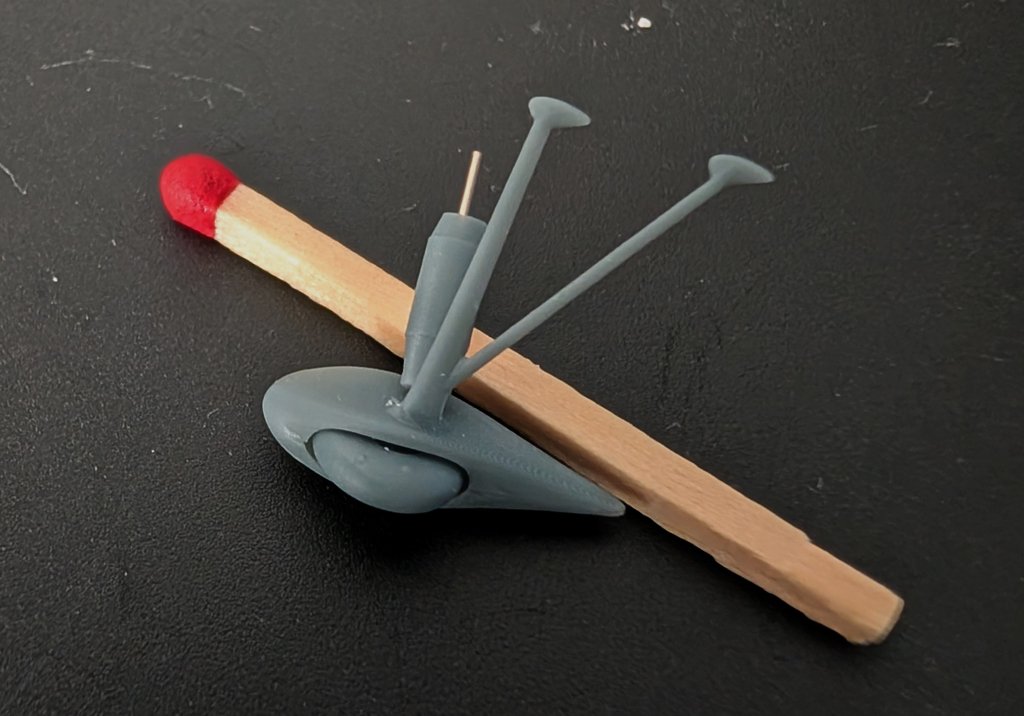

Zdjęcia ze smartfona paskudne, ale sam wydruk wychodzi znośnie. A kółko się nawet obraca



@socjo1kiedyś wspominał o podwoziu do RWD-5. W zasadzie mógłbym łatwo zrobić jeśli są chętni.

Edytowane Wtorek o 17:05 przez HKK

[Wymysl]

W dniu 25.08.2025 o 19:58, HKK napisał:

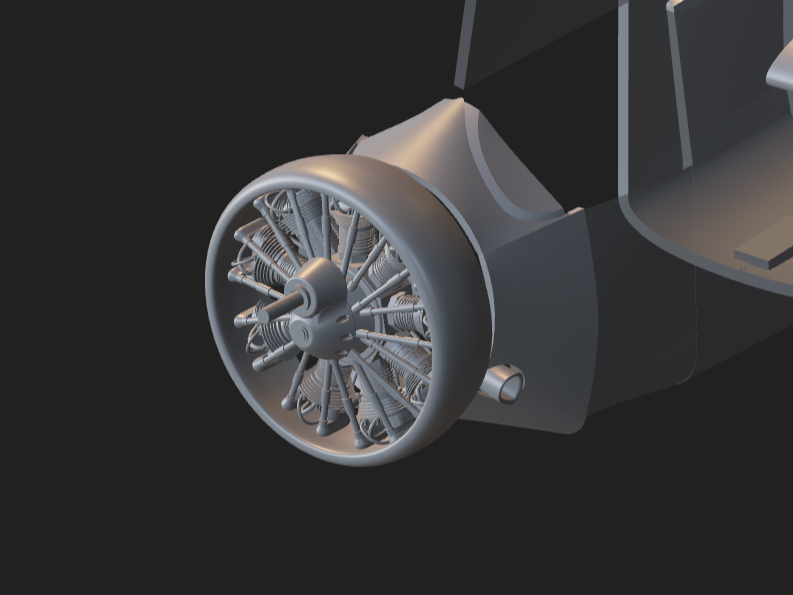

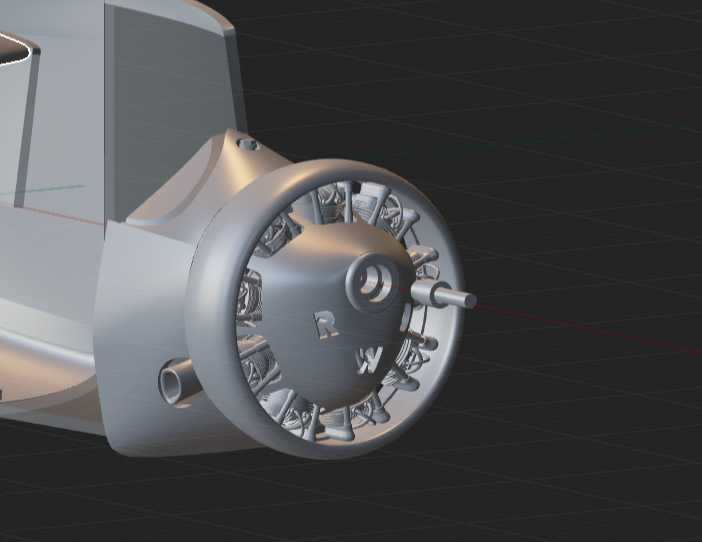

Nie wiem dlaczego ten silniczek wydaje się taki jakiś mały w stosunku do kadłuba. Nie mówię, że jest źle, tylko takie mam wrażenie.

[HKK]

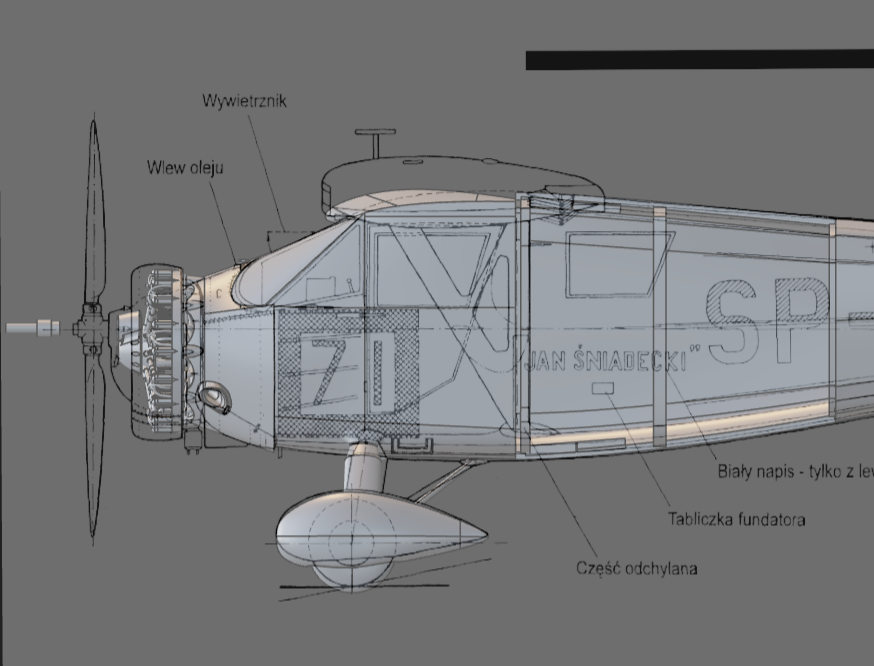

Na tym renderze rzeczywiście można mieć takie wrażenie. Ale jeśli plany są w porządku, to model też.

Edytowane Wtorek o 19:27 przez HKK

[HKK]

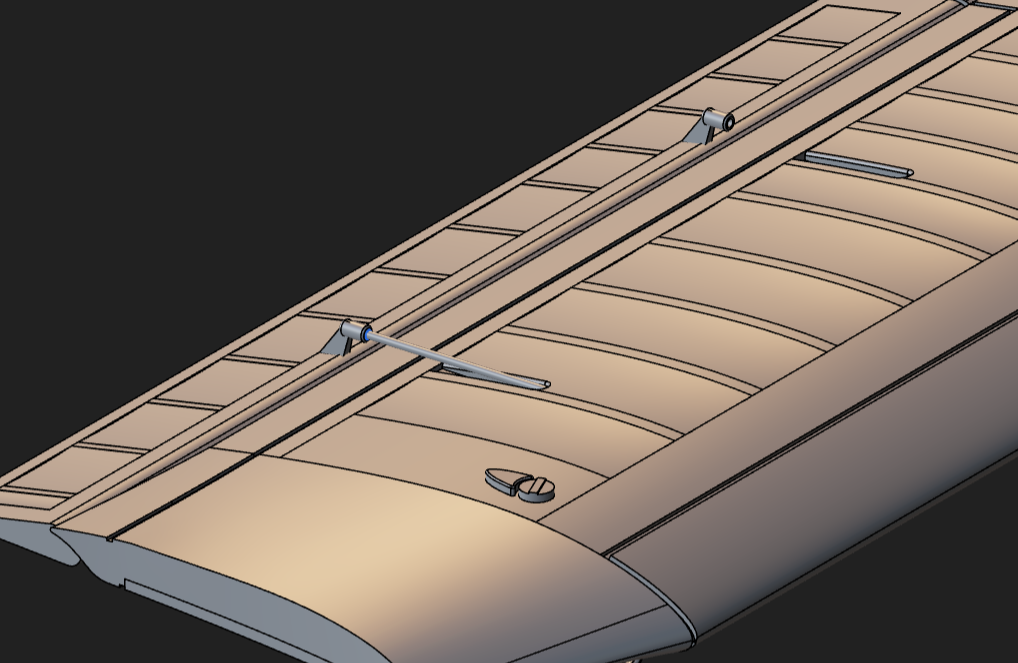

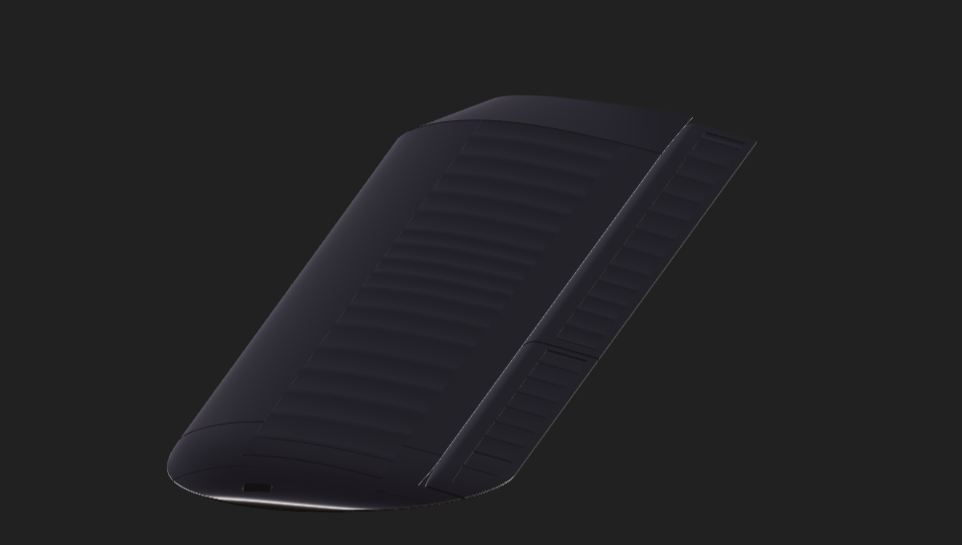

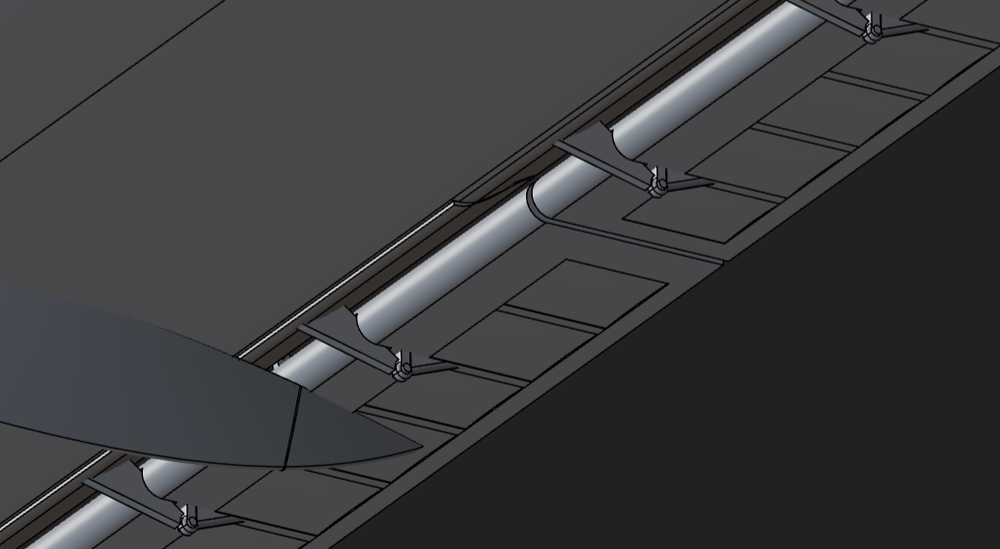

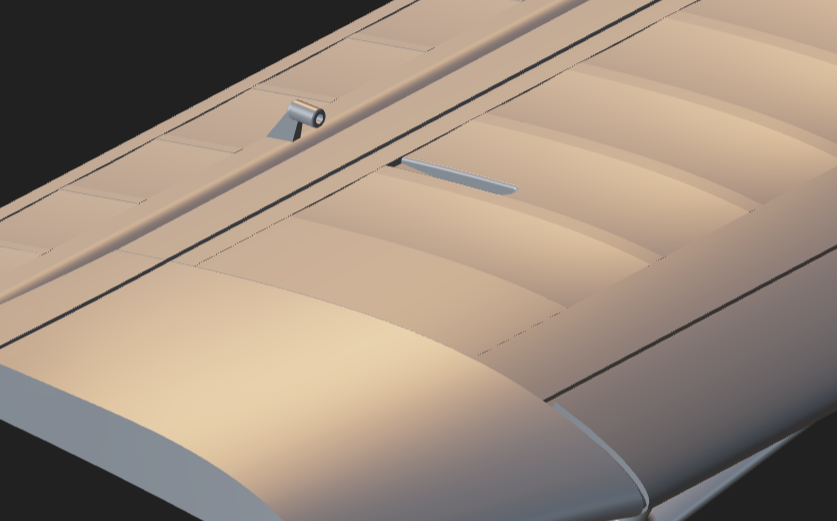

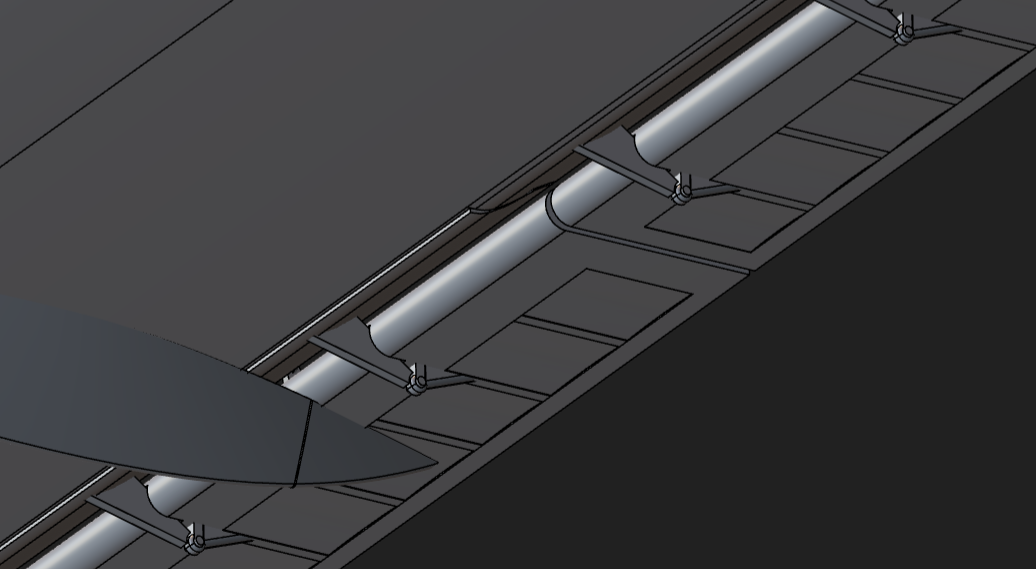

Ugięcia płótna delikatne, ale są.



Edytowane Czwartek o 06:23 przez HKK

[Wojtek59]

Już w domciu i naszło mnie pytanie.

Czy ktoś widział jakieś sensowne zdjęcia pasów pilota ?

Można by spróbować zrobić blaszki.
