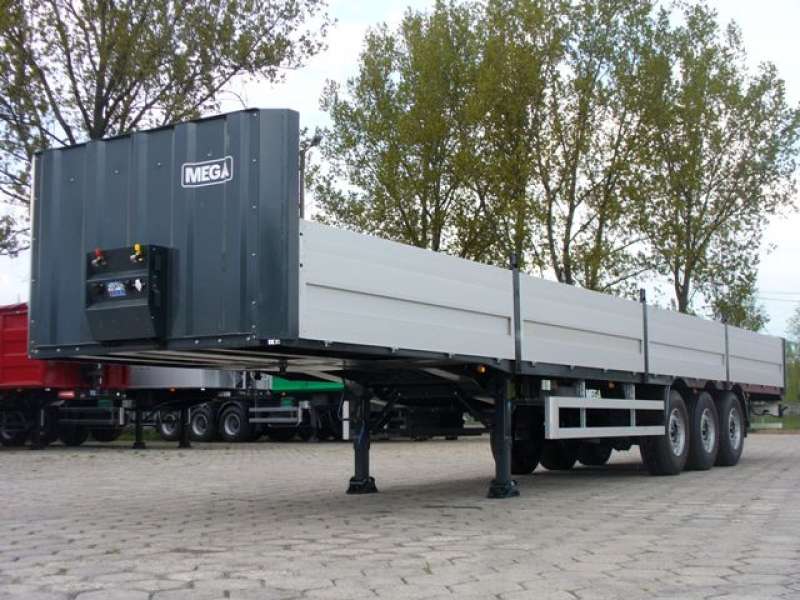

maciej_1988 Posted September 9, 2014 Share Posted September 9, 2014 Witam, wracam do modelarstwa po kilku latach przerwy. Wcześniej zacząłem składać model naczepy i ciągnika Scania. Na pierwszy ogień idzie naczepa. Postaram się na tych dwóch modelach nauczyć jak najwięcej techniki składania i malowania - kupiłem aerograf. Na zdjęciach przedstawiam ile udało się kiedyś złożyć - teraz widzę ile i jakich błędów popełniałem. Moim planem jest stworzenie naczepy w takim stylu - http://www.kargomil.pl/zdjecia/duze/339.jpeg Zastanawiam się jak odciąć górną część ścian i dachu. Mam szlifierkę ręczną z małymi tarczami do cięcia - uważacie że uda się tym przeciąć w miarę równo plastik na burtach i dachu? kilka zdjęć dawcy Quote Link to comment Share on other sites More sharing options...
mikemc Posted September 10, 2014 Share Posted September 10, 2014 Witam Zgrubnie możesz uciąć plandekę szlifierką. Ale by uzyskać równą krawędź, proponował bym zacząć ryć linie odwrotną stroną skalpela. Sprawdź ten link, gościu opowiada o precyzyjnym wycinaniu elementów. Quote Link to comment Share on other sites More sharing options...
naosi2 Posted September 10, 2014 Share Posted September 10, 2014 Szlifierka stopi Ci plastik. Najlepszym rozwiązaniem to metalowa linijka i nożyk krążkowy. Najpierw robisz linię odwrotna strona skalpela a później tym nożykiem. Quote Link to comment Share on other sites More sharing options...
maciej_1988 Posted September 10, 2014 Author Share Posted September 10, 2014 Dzięki za podany film, na pewno przyda się również na przyszłość. Zacząłem już trochę ciąć szlifierką. Wcześniej obkleiłem sobie taśmą maskującą linię powyżej której postaram się obciąć, resztę zeszlifuję do równej linii. Może minimalnie stapia plastik ale przy najmniejszych obrotach całkiem ładnie przecina. Jutro będę w castoramie to może znajdę jakiś nożyk krążkowy. Skalpelem próbowałem ale ciężko idzie bo plastik jest gruby na burtach. Do jutra może uporam się z obcinaniem to przedstawię efekty. Quote Link to comment Share on other sites More sharing options...
Marak Posted September 10, 2014 Share Posted September 10, 2014 Z mojego doświadczenia (średnio dużego) wynika, że do odcinania plastiku najbardziej przydatne są: nożyk do pogłębiania linii Trumppetera, skalpele 11 i 12, czeskie piłki szt. 3 i dużo cierpliwości. Czeskie piłki dlatego 3, że jedna o zębach grubszych, druga drobniejsza, a trzecią łamiesz na pół, żeby docinać w miejscach trudno dostępnych. Quote Link to comment Share on other sites More sharing options...
maciej_1988 Posted September 10, 2014 Author Share Posted September 10, 2014 Dziękuję za kolejne wskazówki. Zapomniałem tego dodać ale praktycznie jestem całkowicie początkujący w modelarstwie więc każda pomoc będzie dla mnie dużo warta. Quote Link to comment Share on other sites More sharing options...
TiroManiaK Posted September 11, 2014 Share Posted September 11, 2014 Witam kolegę. Z mojej strony chciałbym Ci powiedzieć, że jeżeli odetniesz ściany od burt to one będą niestety za małe i będziesz musiał do nich coś sztukować aby miały swój wymiar oczywiście w skali.. Quote Link to comment Share on other sites More sharing options...
maciej_1988 Posted September 12, 2014 Author Share Posted September 12, 2014 Również zwróciłem na to uwagę. Znalazłem wymiary w internecie - burta ma około 60 cm czyli 2,5 cm w skali. W modelu mają ok. 2,1 cm więc będę musiał je podnieść, mam nadzieję że jakoś poradzę. Quote Link to comment Share on other sites More sharing options...
maciej_1988 Posted September 17, 2014 Author Share Posted September 17, 2014 Prace postępują bardzo powoli. W weekend nie miałem czasu a teraz w sobotę mam egzamin więc czasu na grzebanie przy modelu całkowity brak. Ale mam nadzieję że w sobotę lub niedzielę pokażę naczepę po odcięciu góry. Zrobiłem już kawałek i szczerze liczyłem że pójdzie szybciej, plastik się trochę topi i powoli rozcina - jednak na bokach jest on całkiem gruby. Poza tym miałem małe problemy z aerografem, wyjście na kompresorze jest 1/8 cala a na wężyku 1/4 cala i długo trwały moje poszukiwania elementu łączącego. Najbardziej zawiodłem się na chyba największym sklepie internetowym ze sprzętem modelarskim. Opisałem w mailu do sklepu czego dokładnie potrzebuję, dostałem odpowiedź że mają taki nypel i będzie pasował...niestety jak dziś do mnie dotarł okazało się że jest zupełnie inny. Nie wiem jak w sklepie im pasował ale już to pominę...7zł to prawie żadna strata... Quote Link to comment Share on other sites More sharing options...
maciej_1988 Posted September 18, 2014 Author Share Posted September 18, 2014 Ale wielkie zainteresowanie tematem Mam nadzieję że jak ja ruszę z pracą to zainteresowanie również. Udało mi się wreszcie odciąć część naczepy - efekt nie powala, zabawy będzie dużo. Chciałem poprosić o pomoc w poszukaniu zdjęć "wnętrza" takiej naczepy, zastanawiam się czy robić coś na burtach od wewnątrz i podłodze, czy tylko jakiś kolor... Burty są za niskie, spróbuję je odciąć, przymocować trochę wyżej dodając fragment z plastiku od dołu. Kilka zdjęć efektów pracy, ciemno jest więc zdjęcia nie powalają. Quote Link to comment Share on other sites More sharing options...
RapToWny Posted September 18, 2014 Share Posted September 18, 2014 Nie lepiej byłoby zrobić takie coś od podstaw ze styrenu? . Troche więcej pracy, ale wydaje mi się, że nie będzie to, aż tak problematyczne. Quote Link to comment Share on other sites More sharing options...
maciej_1988 Posted September 18, 2014 Author Share Posted September 18, 2014 Teraz już czasu nie cofnę ale bardzo prawdopodobne że masz rację Znalazłem zdjęcia takich naczep Kogel i Wielton. Niestety nigdzie nie znalazłem dokładnych danych technicznych. Orientacyjnie burty boczne mają albo 60cm albo 1m wysokości. Ściana przednia ma albo 1,15m albo więcej - ok. 1,5m. ale nie znalazłem dokładnie. Znacie może jakieś źródło dokładniejszych danych? Quote Link to comment Share on other sites More sharing options...
macmod.84 Posted September 19, 2014 Share Posted September 19, 2014 Wchodzi się na stronę wieltonu wybiera typ naczepy i obok zdjęcia jest ikonka DANE TECHNICZNE :-) Wszystko w zakładce OFERTA Quote Link to comment Share on other sites More sharing options...
maciej_1988 Posted September 19, 2014 Author Share Posted September 19, 2014 Dzięki za wskazówki. Znalazłem jeszcze więcej informacji na stronie Kogel. Postaram się zrobić coś na wzór takiej naczepy: http://www.koegel.com/pl/produkty/firmy-spedycyjne/pojazdy-skrzyniowe/multi/ Ściana przednia będzie ok. 2m wysokości a burty boczne 80cm czyli odpowiednio: 8,3cm i 3,3cm. Pytanie do Was - czy te 2 pasy na zdjęciu poniżej są w poziomie podłogi czy trochę wyżej? http://www.koegel.com/fileadmin/user_upload/Produkte/Speditionsgewerbe/Pritschenfahrzeuge/Multi/pritschenfahrzeuge-multi-rungen-ladeflaeche-big.jpg Zastanawiam się jeszcze czy spróbować zrobić podniesioną pierwszą oś...otwierane burty raczej nie mają szans powodzenia Wiem że to praktycznie mój pierwszy model a już robię w nim dużo zmian ale chcę się na nim jak najwięcej nauczyć. Kolejna w kolejce będzie Scania Atelier - również do nauki. Quote Link to comment Share on other sites More sharing options...
maciej_1988 Posted September 24, 2014 Author Share Posted September 24, 2014 Praca idzie do przodu ale bardzo powoli. porozdzielałem burty i chcę zrobić je wyższe a słupki boczne robię całe sam. Pytanie do znawców tematu - jak najlepiej wycinać elementy z płytek styrenu? Chodzi mi o to od czego wycinać proste linie? Wystarczy linijka plastikowa czy może metalowa czy coś jeszcze innego? Mam problem z wycinaniem prosto elementów prostokątnych o bokach 1,3 x 13 cm. Quote Link to comment Share on other sites More sharing options...
RapToWny Posted September 24, 2014 Share Posted September 24, 2014 Linijka metalowa lepiej się sprawdzi. Czasem zdarzała mi się nieco wjechać w plastik i po prostu linijka robiła się pofalowana. Quote Link to comment Share on other sites More sharing options...
maciej_1988 Posted September 25, 2014 Author Share Posted September 25, 2014 Pomęczyłem się z wycinaniem i obrabianiem burt. Spróbowałem dorobić do nich kawałek ze styrenu dla dobrej wysokości jednak oryginalne są grubsze i musiałbym łączyć jeszcze 2 element. Ogólnie nie idzie mi to tak jakbym chciał, ciężko będzie zrobić wszystkie 8 burt + tylna ten samej wysokości. Zastanawiam się czy jednak całości nie zrobić ze styrenu - tylko nie wiem jak wyjdą mi wtedy zawiasy... Quote Link to comment Share on other sites More sharing options...
maciej_1988 Posted September 27, 2014 Author Share Posted September 27, 2014 Niewielkie zainteresowanie tematem ale praca trwa nadal. Uznałem że całe burty zrobię jednak sam ze styrenu. Prace trwają nad szpachlowaniem i dorabianiem fragmentów ściany przedniej, zderzaka z tyłu, poza tym zrobiłem nadkola - też własnej roboty. Jednak nie nadaje się to jeszcze do pokazania. Skończyłem wstępnie podniesioną pierwszą oś, wiem realnie wygląda to trochę inaczej - jest dodatkowa para poduszek, jednak mimo wszystko jestem zadowolony z efektu. Poduszki jeszcze do szpachlowania i szlifowania ale coś już pokazać mogę Quote Link to comment Share on other sites More sharing options...
Diobeu Posted October 14, 2014 Share Posted October 14, 2014 Bardzo mocno dociśnięta linijka stalowa i nożyk cienki do taper - to się u mnie sprawdza. Quote Link to comment Share on other sites More sharing options...
maciej_1988 Posted October 20, 2014 Author Share Posted October 20, 2014 Witajcie po przerwie. Temat nie umarł ale bardzo powoli raczkuje do przodu. Poszpachlowałem i szlifowałem ramę oraz całą górną część. Cała płaska część która będzie podłogą naczepy jest praktycznie wyrównana. Próbuję wycinać elementy burt ze styrenu. Dziś pierwszy raz używałem aerografu do położenia jednej warstwy podkładu na ramie. Poniżej efekty szpachlowania i malowania. Niedługo kolejna warstwa podkładu - chętnie wysłucham opinii czy robię to w miarę poprawnie czy zupełnie źle. Quote Link to comment Share on other sites More sharing options...
tomeka6 Posted October 21, 2014 Share Posted October 21, 2014 Oczywiscie, ze jest zainteresowanie tematem, bynajmniej z mojej strony. Szkoda, ze nikt dzisiaj nie robi relacji ze sklejania ciezarowek, kiedys bylo inaczej....... Dobrze Ci idzie, dzialaj dalej . Quote Link to comment Share on other sites More sharing options...
maciej_1988 Posted October 22, 2014 Author Share Posted October 22, 2014 Właśnie ostatnio jakoś nie widać ciężarówek...ale z mojej strony na pewno będą - już czeka w kolejce jeden ciągnik Scania i na później jeszcze dwie ciężarówki, ale już nie ciągniki. Jak najlepiej poradzić sobie teraz z tą ścinaną poduszką pierwszej osi? Normalnie zeszlifować i ew. trochę podkładem Gunze 1200, znowu wyszlifować i pomalować podkładem. Chodzi mi żeby uzyskać efekt w miarę normalnej gładkiej poduszki jak w pozostałych osiach. Ile warstw podkładu powinno być? Tak żeby równo pokryć całość, tak z 2-3 warstwy? Quote Link to comment Share on other sites More sharing options...
tomeka6 Posted October 22, 2014 Share Posted October 22, 2014 Macku, wyszlifuj i daj tak ze dwie cienkie warstwy podkladu i wystarczy. Quote Link to comment Share on other sites More sharing options...
maciej_1988 Posted October 31, 2014 Author Share Posted October 31, 2014 Kolejny etap prac za mną. Nie było żadnego malowania jak narazie. Przygotowałem elementy burt bocznych i tylnej. Teraz narzędziem do pogłębiania linii i okrągłym pilnikiem spróbuję zrobić elementy na burtach. na zdjęciach poniżej widać zrobioną burtę tylną. Podobnie chcę zrobić boczne i słupki pomiędzy nimi. Zastanawiam się nad zrobieniem całej naczepy trochę "zużytej" "pobrudzonej". Chcę wcześniej trochę o tym poczytać i popróbować - dobrze myślę że powinienem poczytać o takich rzeczach jak wash i malowanie metodą suchego pędzla? Czy może coś jeszcze innego? Pomóżcie proszę. Quote Link to comment Share on other sites More sharing options...
maciej_1988 Posted November 17, 2014 Author Share Posted November 17, 2014 Witajcie, przedstawię kolejny etap prac. Złożyłem burty boczne i tylną z całą podstawą, porobiłem także boczne osłony. Mam do Was jedno pytanie - na zdjęciach widać po lewej stronie burty całkiem dużą szparę - ma ok. 2mm w najszerszym miejscu, po drugiej stronie praktycznie nie ma jej w ogóle. W jaki sposób najlepiej to zniwelować - szpachla czy takie mamłe elementy ze styrenu? Czy w ogóle muszę czy mogłoby tak zostać? Na zdjęciach poniżej widać te szczeliny: Quote Link to comment Share on other sites More sharing options...
