Henschel Typ33 D1


marioba
 Share

Recommended Posts

Czołem!

W sobotę, drogą kupna, w zaprzyjaźnionym sklepie nabyłem to coś:




Henschel Typ33 D1, Revell 1:35.

Nikt tego nie chciał kupić, bo chyba brzydkie, dali niezły rabat, więc uznałem że jest to model w sam raz dla mnie.

Model to przepak ICM.

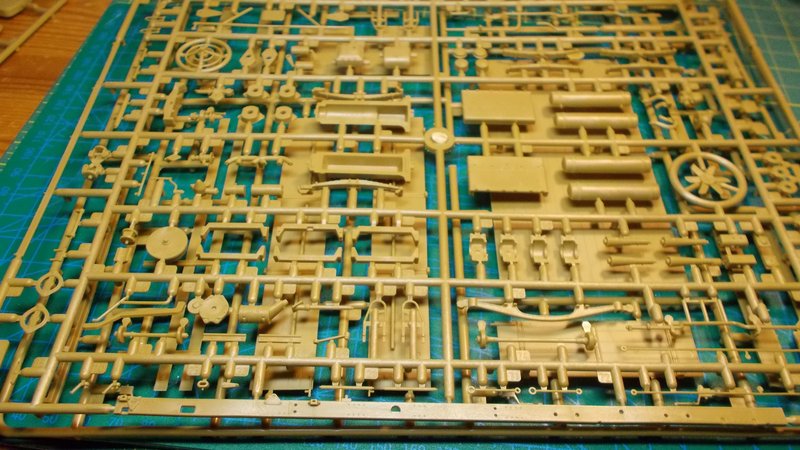

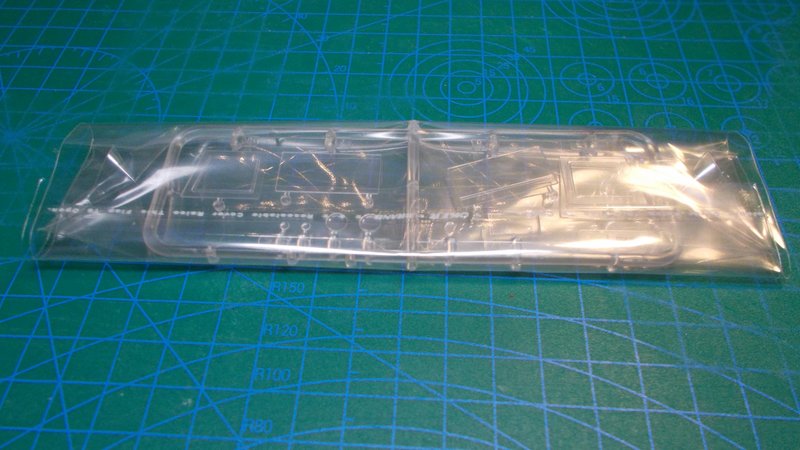

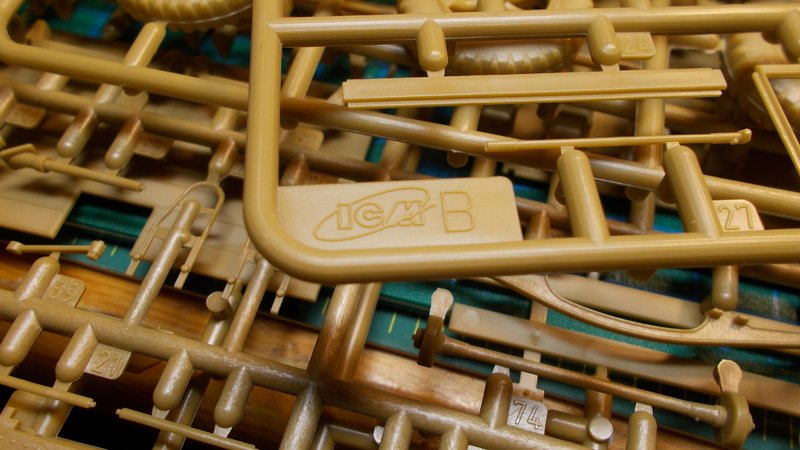

Wypraski jak wypraski. Trzeba będzie coś szlifować i szpachlować.

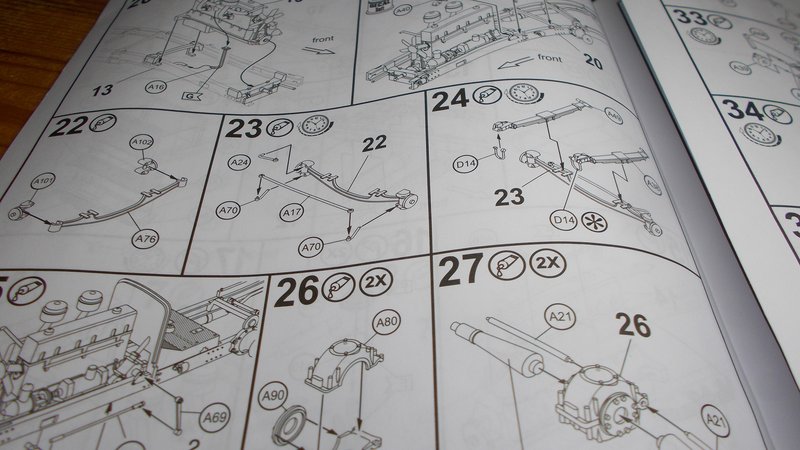

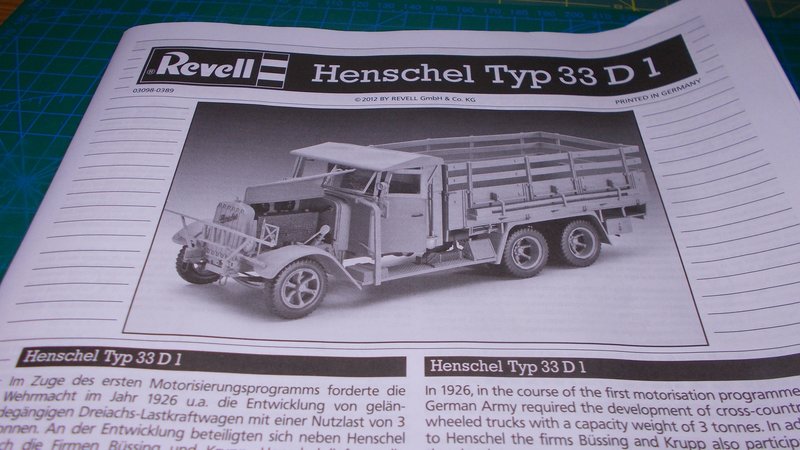

Papiery typowe dla Revella









Ładne kalki

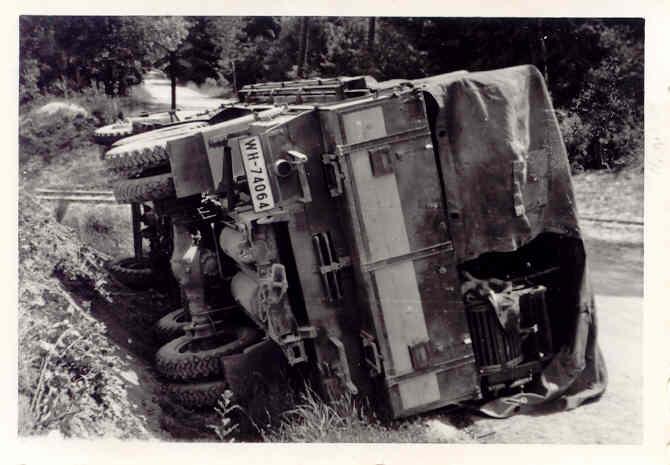

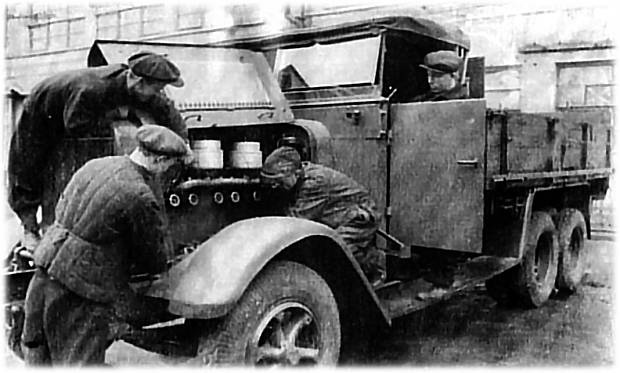

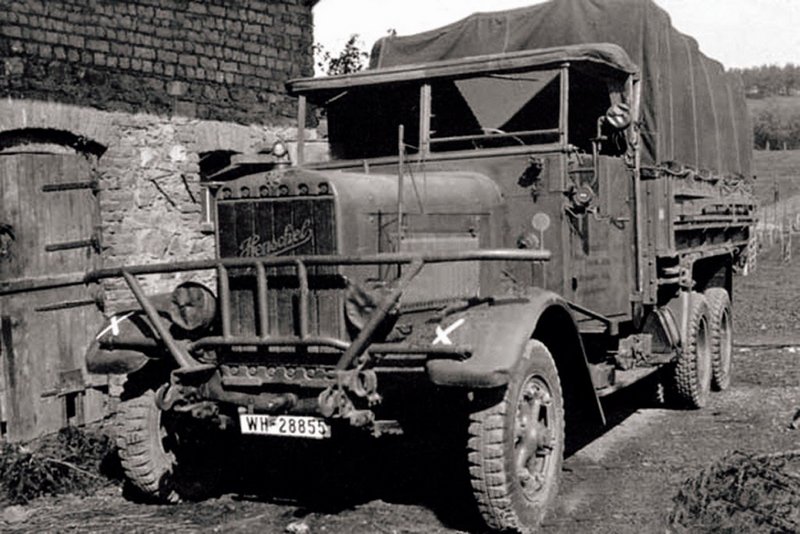

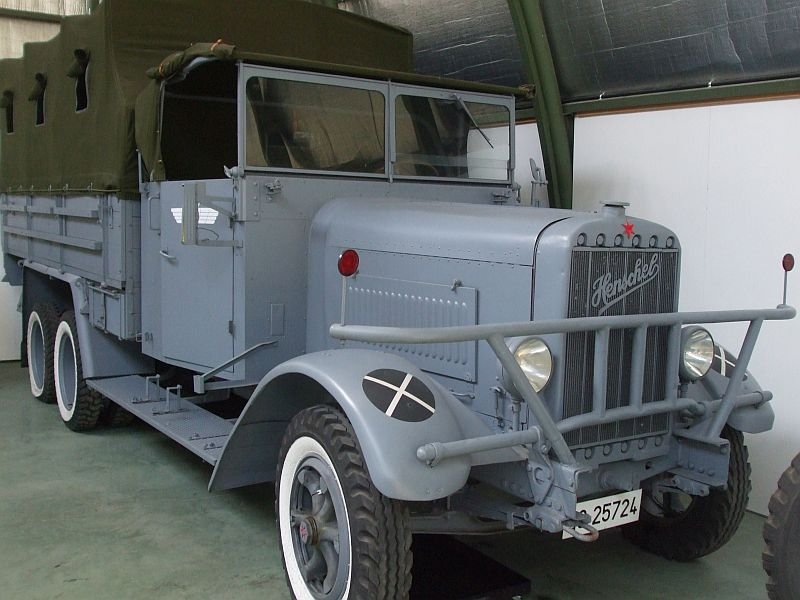

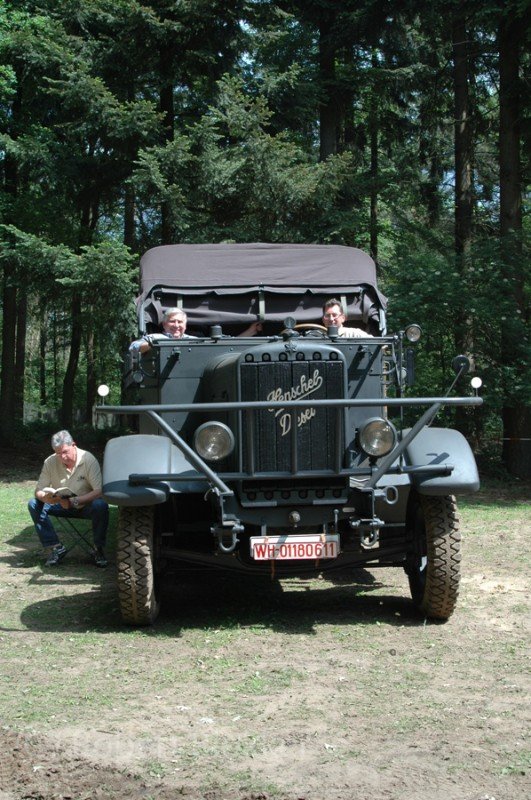

No i trochę zdjęć oryginałów.

Zdjęcia zamieszczone oczywiście tylko w celach dyskusyjnych!

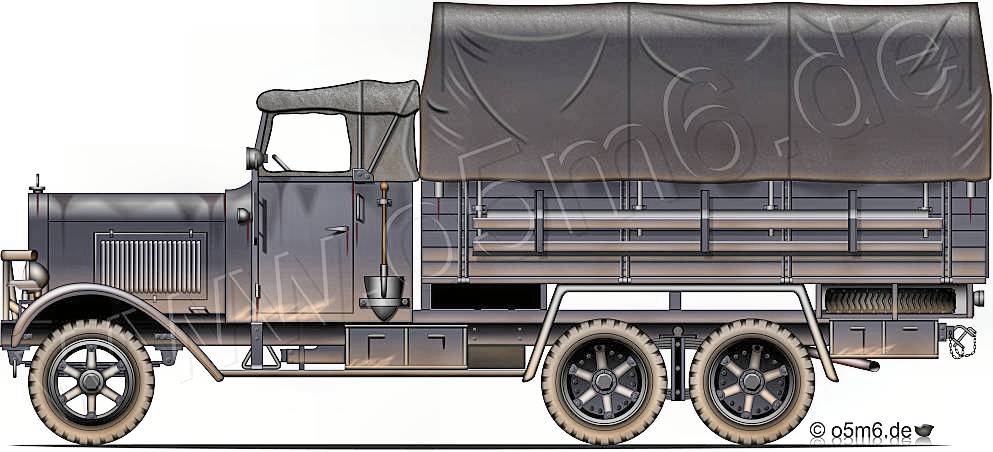

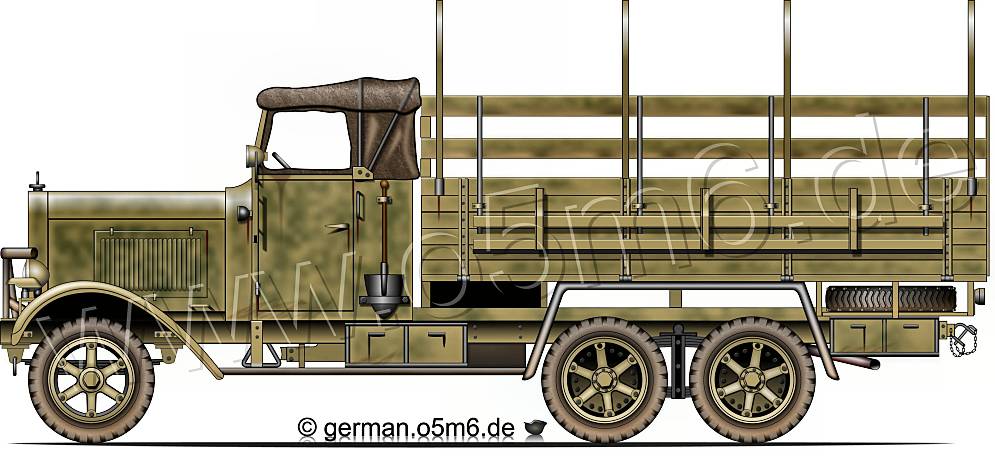

Model można zrobić w trzech wersjach kolorystycznych. Ja swojego planuję w jedynym słusznym kolorze, to jest w Panzergrau, z zamkniętą komorą silnika.

Posiadam trochę literatury i zdjęć ale wszelkie materiały w tym temacie, bardzo chętnie przytulę.



Mariusz



  • Like 1
Link to comment
Share on other sites

  • Super Moderator

mmmm moje ulubione autko :D, ad modelu nie wiem czy planujesz poprawiać to i owo ale maska jest do bani, można nabyć Parta -samą maskę- ale ona też wymaga poprawek, największym błędem jest jej podział (3 elementy z środkowym a powinny być tylko klapy na wspólnym zawiasie)

dla wizualizacji -

zdjęcia dla celów dyskusji
z Parta można użyć natomiast boków- są całkiem ok, u mnie wyszło tak (górne poszycie maski niestety od podstaw)


jak będziesz  chciał poprawić to i owo wiesz gdzie pytać 😉
no i warto nabyć koła z Panzerart

i najfajniejszy termostat na chłodnicy (niestety trzeba samemu wystrugać)

Oglądam i czekam na progres :D

Edit 😉

  • Thanks 1
Link to comment
Share on other sites

Greif, Przyjacielu! Jak zwykle zburzyłeś spokój mojego umysłu! Przynajmniej wiem o brakach jakie ma ten model.

Co do blaszek? Walczę ze sobą, bo jak w nie się właduję, to lepienie tego pojazdu przeciągnie się do kilku lat😁.

Sam model-pojazd zauroczył mnie! Zapalałem do niego dziwną, wręcz patologiczną miłością. Taką że zostawiam na razie inne modele i zajmuję się tylko tym pojazdem.

W swojej pokraczności jest po prostu piękny💕

Kółka chyba dokupię....

Mariusz

Edited by marioba
Link to comment
Share on other sites

Czołem!

Po policzeniu dodatkowych kosztów, okazuje się że nie bardzo stać mnie na dodatki. Branża w której prowadzę działalność, od marca tego roku praktycznie leży. Mimo szczerych chęci i zanęcenia przez Greifa, model będzie budżetowy.

Zakup dodatkowych gratów byłby rozrzutnością u mnie w tej chwili.

Poza tym idą święta i ZUS do 15go muszę zapłacić.



Mariusz

Edited by marioba
  • Like 1
Link to comment
Share on other sites

No to bęędziee co oglądać. Ten właśnie nieopancerzony dział "pancerki"  lubię.  Powodzenia.

  • Thanks 1
Link to comment
Share on other sites

Czołem!

Lubie wiedzieć co lepię i małe dochodzenie musiałem w związku z tym zrobić.



Revell napisał w papierach, że to  D1 to diesel. To bzdura! Silnik Diesla posiadał pojazd G1, który to był produkowany równolegle z pojazdami z silnikiem gaźnikowym.

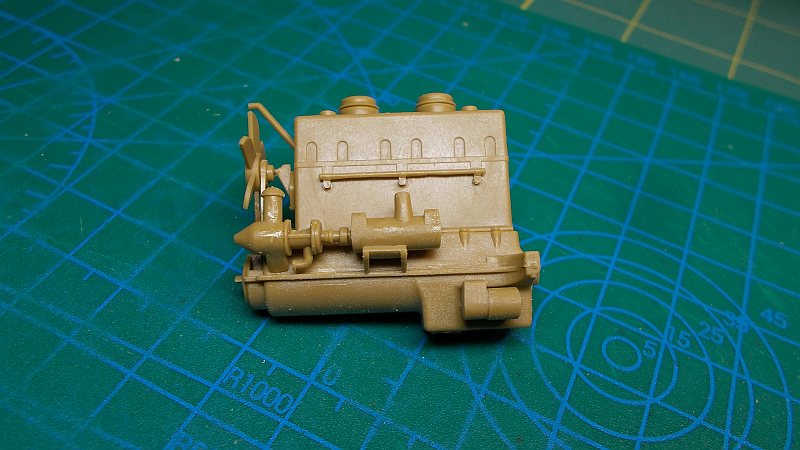

Polepiłem zestawowy silnik:

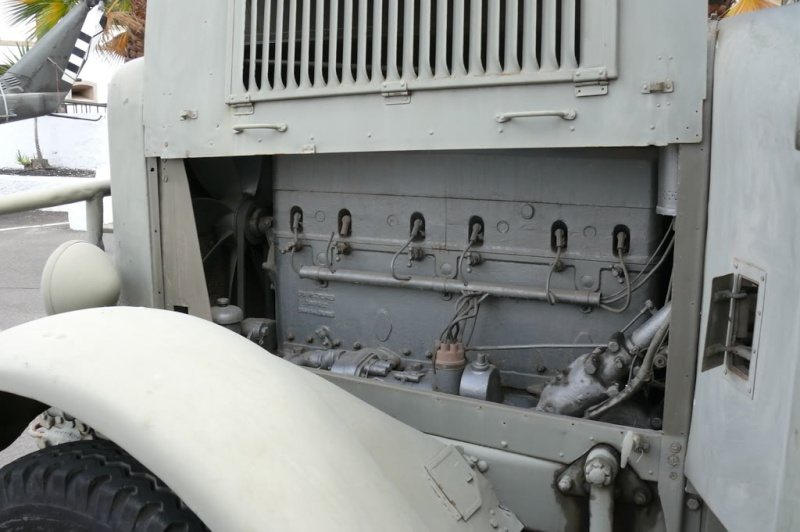

Na dolnym zdjęciu widać: sześć świec zapłonowych, z kablami w szynie i aparat zapłonowy. Poniżej od lewej widać: sprężarkę, pompę wody, prądnicę, aparat zapłonowy, kawałek przekładni kierownicy oraz cięgna biegnące od kolumny kierownicy do aparatu zapłonowego. To element regulacji kąta wyprzedzenia zapłonu.






Dwie dźwigienki przy kolumnie kierownicy to odpowiednio : regulator kąta wyprzedzenia zapłonu i regulator składu mieszanki (ssanie)






I prawa strona. widać tzw. dwa mokre filtry powietrza osadzone na dwóch gaźnikach Solex 40 BFVL. Poniżej kolektor wydechowy. Od prawej poniżej: pompa olejowa z filtrem oleju i pompa paliwowa. Na silniku z zestawu, poza filtrami powietrza i kolektorem wydechowym tych elementów nie ma....

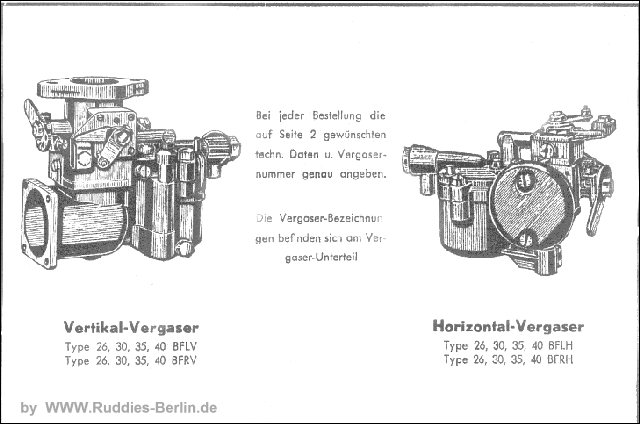

Gaźniki wyglądały tak:






Jednym słowem samochód był zaopatrzony w Vergasermotor (Otto) Henschel Typ D.

Sześciocylindrowy gaźnikowy silnik, o pojemności 10857ccm i mocy 100KM przy 1600 o/min.



Na początku napisałem że silnika nie będzie widać. I tak będzie. Chociaż byłby dobrą bazą do zrobienia niezłej repliki.

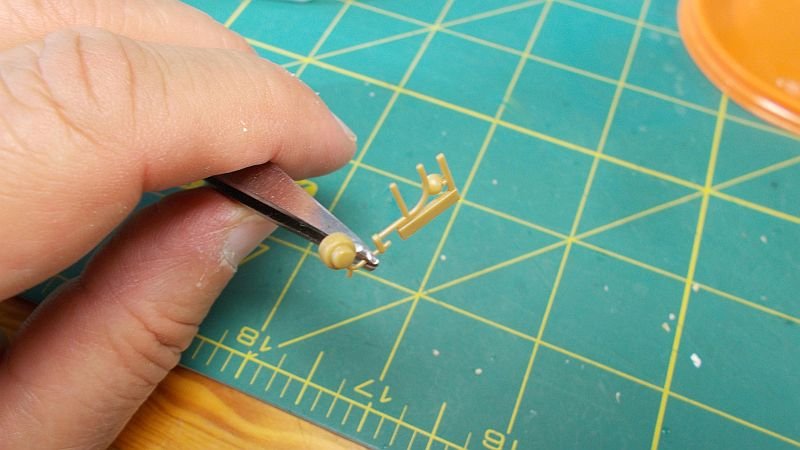

Poza tym coś tam jeszcze z nudnych rzeczy polepiłem...

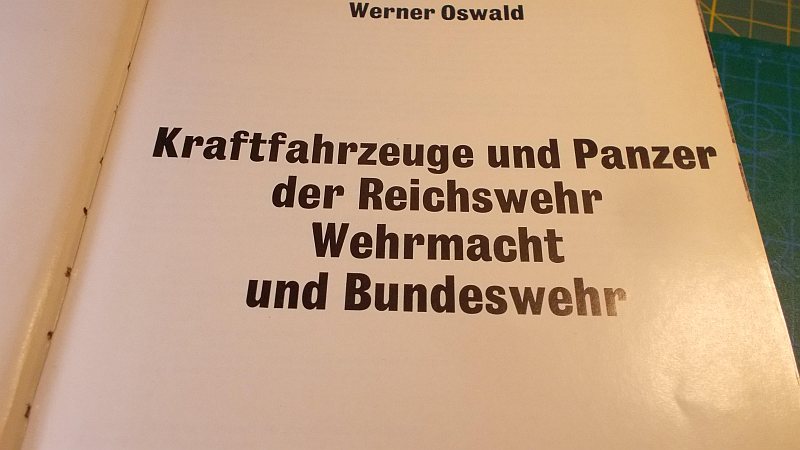

Jakby co, to mam kwity na to co napisałem powyżej:







I jeszcze to:  http://www.kfzderwehrmacht.de/Homepage_english/Motor_Vehicles/Germany/Henschel/Henschel_33/henschel_33.html


I cała masa innych materiałów jakie zebrałem i te które otrzymałem od naszego forumowego Kolegi Greifa, któremu bardzo dziękuję!



Poza tym pojazd posiada jeszcze kilka tajemnic, które muszę rozszyfrować...



I tyle na dzisiaj...



Mariusz





Zdjęcia umieszczone są, oczywiście tylko i wyłącznie w celach dyskusyjnych!

Link to comment
Share on other sites

  • 4 weeks later...

Czołem!

Mała aktualizacja...



Nauczony doświadczeniem, lepienie zacząłem od skrzyni i ramy. Dla mnie to podstawa! Najpierw spasuje jedno z drugim i dopiero wtedy jak wszystko zacyka zajmę się całą resztą...

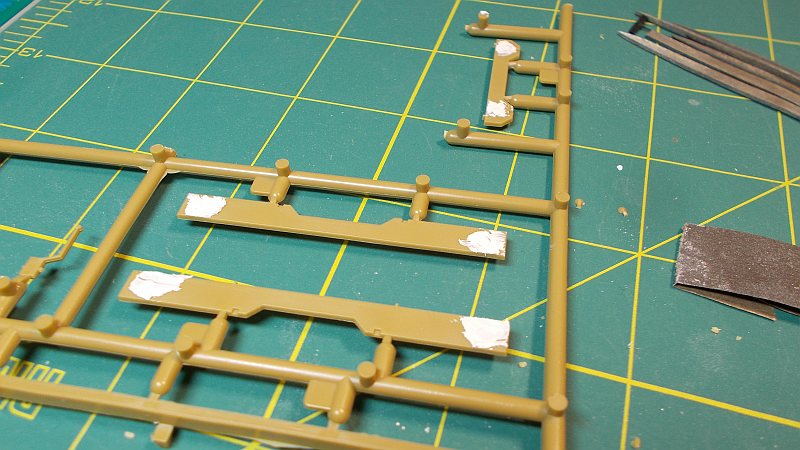

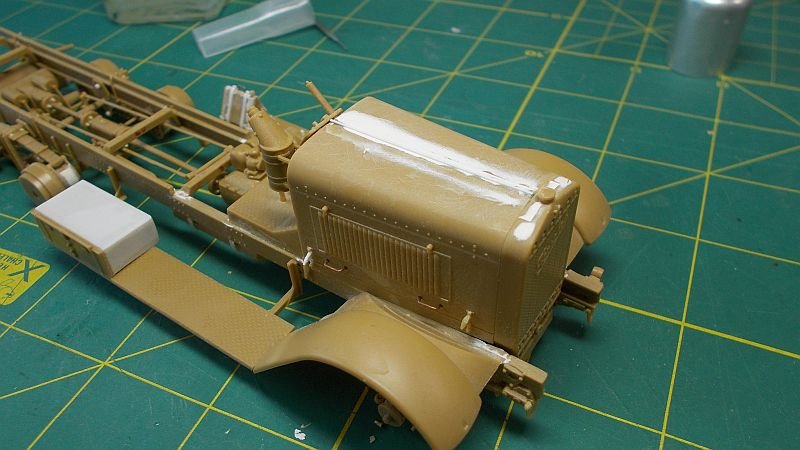

Troche szpachli...

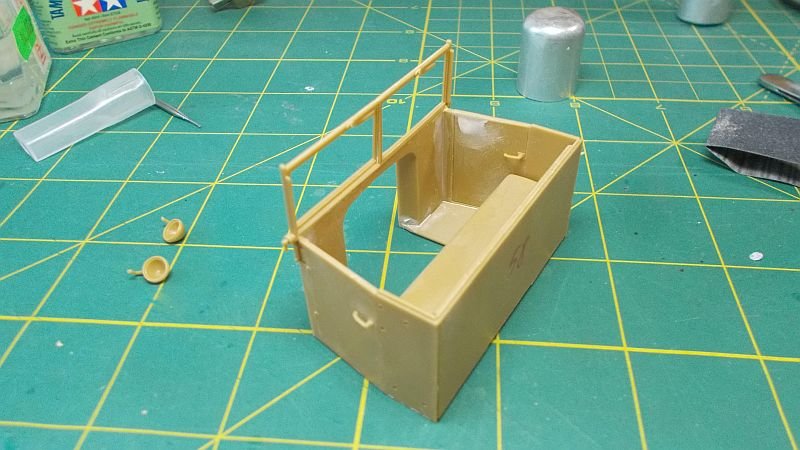

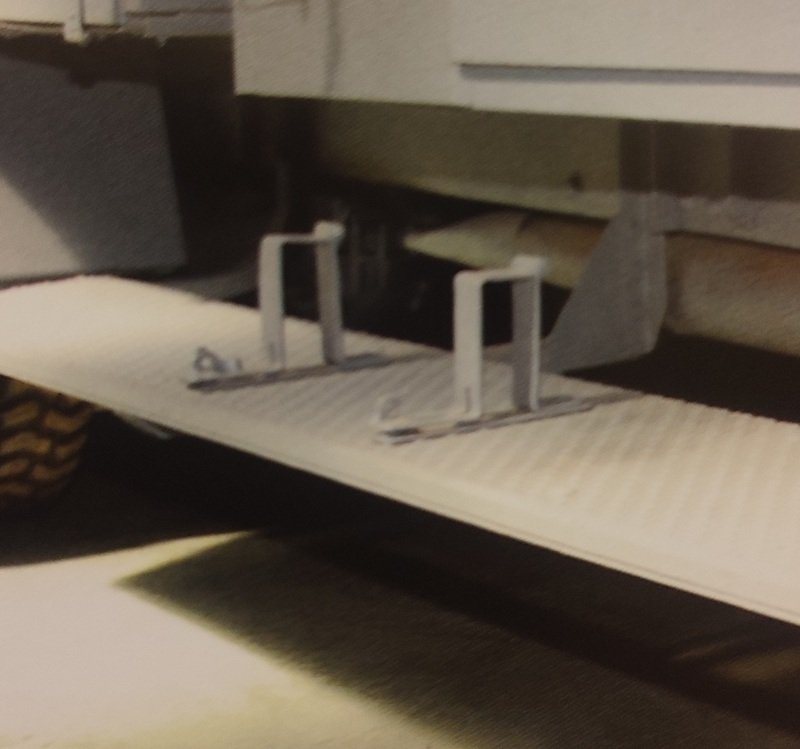

Paka z uchwytami do gąsienic...

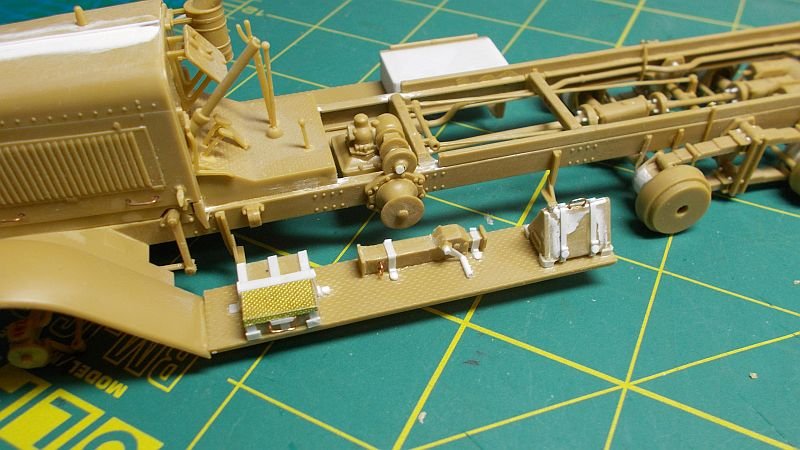

Polepione coś od spodu...

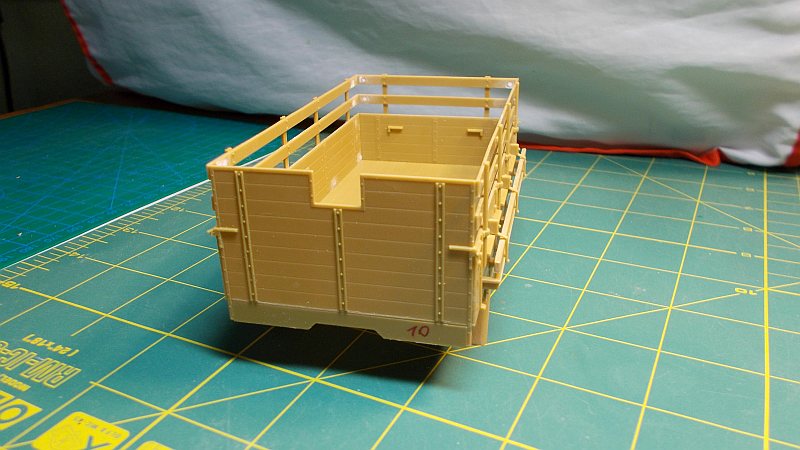

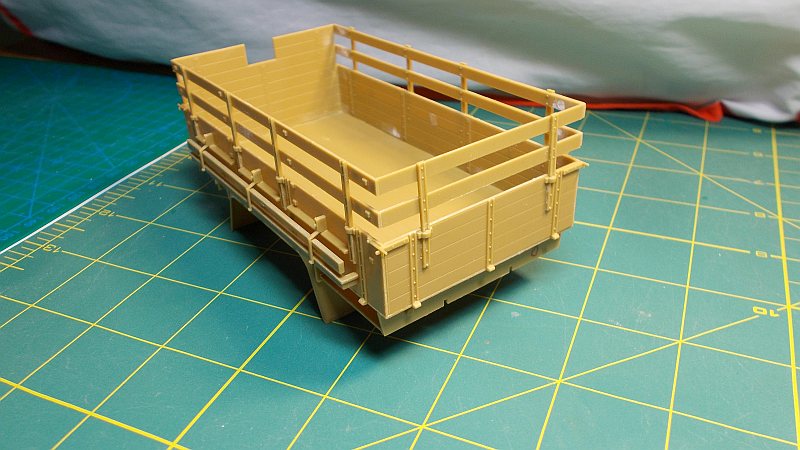

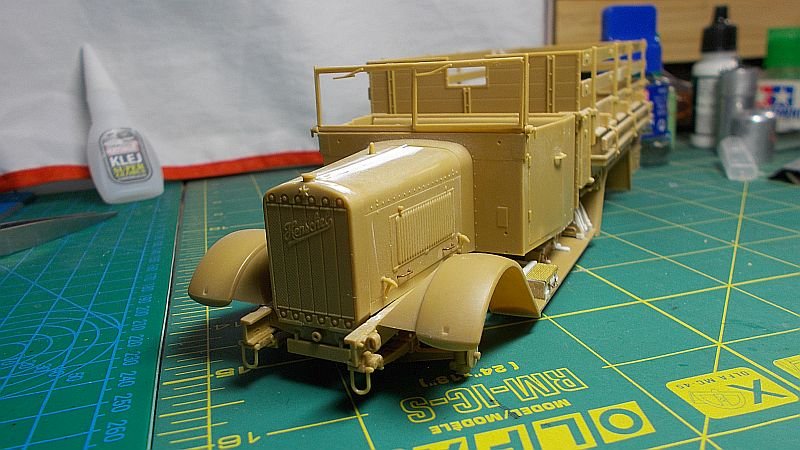

Oczywiście trzeba coś tam poszpachlować i poszlifować. Całość wygląda teraz tak:

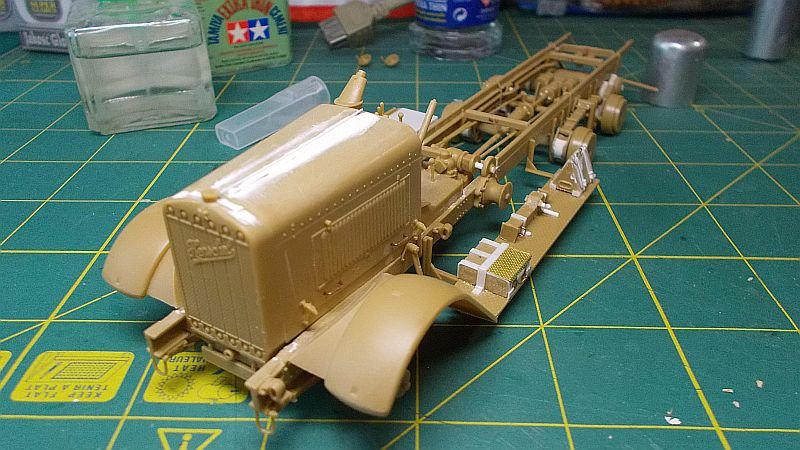

Rama wstępnie polepiona...

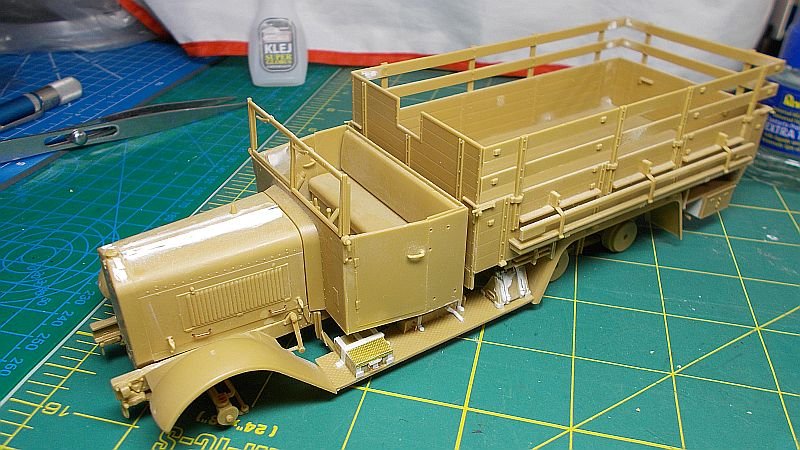

I pierwsza przymiarka do paki...

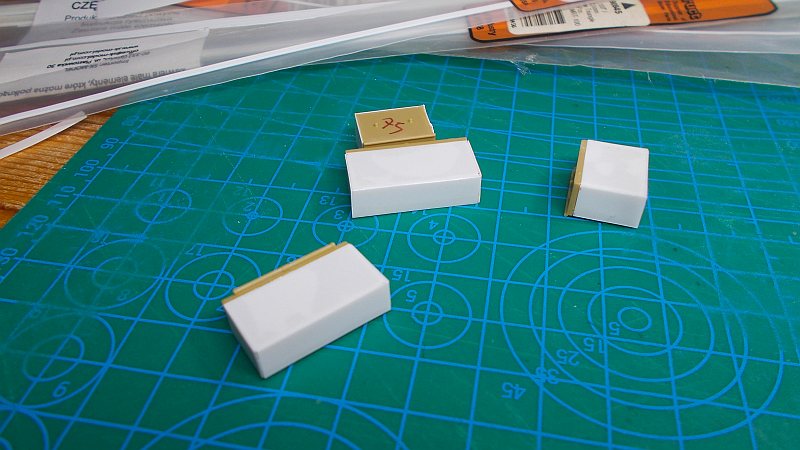

Przyszła kolej na schowki zawieszone pod skrzynią ładunkową. Generalnie są do d..... Przypominają szuflady z lodówki. Trzeba poprawiać...









Hips i szpachla...









Model składa się średnio słabo. Plastik raczej kruchy. Trzeba uważać aby czegoś nie połamać. Trochę się raczej narobię, zanim ten model jakoś będzie wyglądał..



Mariusz
