Commandos 3 Saint Avold/Forbach, nieopodal granicy 1/72

[liec]

Witajcie!

Chciałbym wam pokazać projekcik, nad którym właśnie pracuję.

Ma to być mapa z bardzo przyjemnej gry Commandos 3, chodzi mianowicie o to:

(Screeny w dużej rozdzielczości)

http://picasaweb.google.com/brtllietz/C ... 1012766162

http://picasaweb.google.com/brtllietz/C ... 5722266306

http://picasaweb.google.com/brtllietz/C ... 8152041218

http://picasaweb.google.com/brtllietz/C ... 2240936802



Jak widzicie, roboty niemało:

-Około pół metra kwadratowego terenu

Wymiary 800/735



-4 budynki do zrobienia od podstaw:

wieża ciśnień



dźwig węglowy





transformator





dróżniczówka





-Pojazdy:



3x Opel Blitz





Pz III

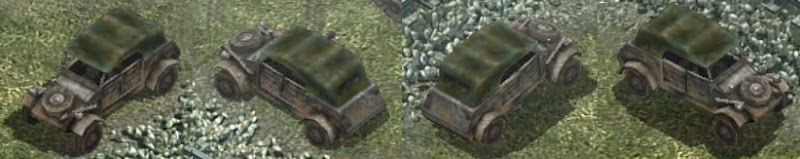

Kubel





motor





i traktor (nie mam pojęcia skąd go wezmę, w ostateczności od podstaw)







-Dobre kilkadziesiąt luda.





Co zrobiłem do tej pory?

Trochę czasu zeszło na plany, rysunki, wymiarowanie.

Zamieszczam arkusz kalkulacyjny, którego używam do zbierania wymiarów ze screenów, i odpowiedniego przeliczania ich: https://spreadsheets.google.com/spreads ... y=CJmEj-cO

Działa w prosty sposób: szerokość torów w pikselach przyrównałem do realnej szerokości (1435) i na tej podstawie powstaje reszta wyliczeń.

Problem jest taki, że twórcy gry niespecjalnie zwracali uwagę na to, więc część rzeczy się nie zgadza, przede wszystkim obiekty ruchome (ludzie, pojazdy) ze stałymi, co widać w tabeli.



Zakupy! przynajmniej część.





Zdążyłem też zrobić wieżę ciśnień.

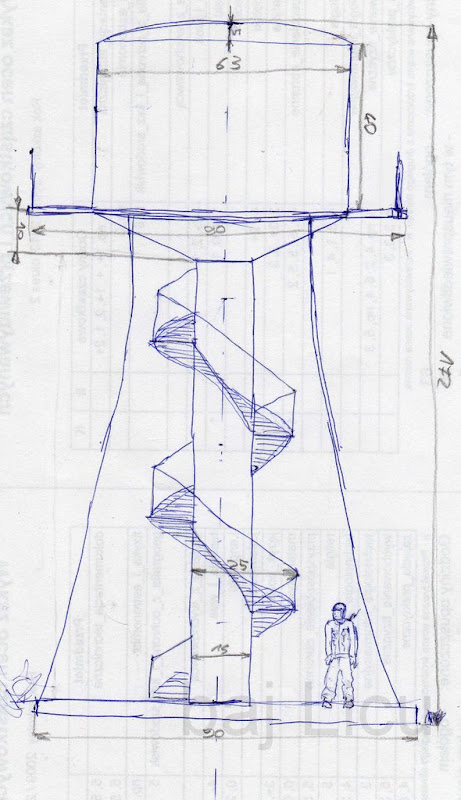

szybki szkic z wymiarami:





Kilka zdjęć z budowy:



kopyto do układania konstrukcji

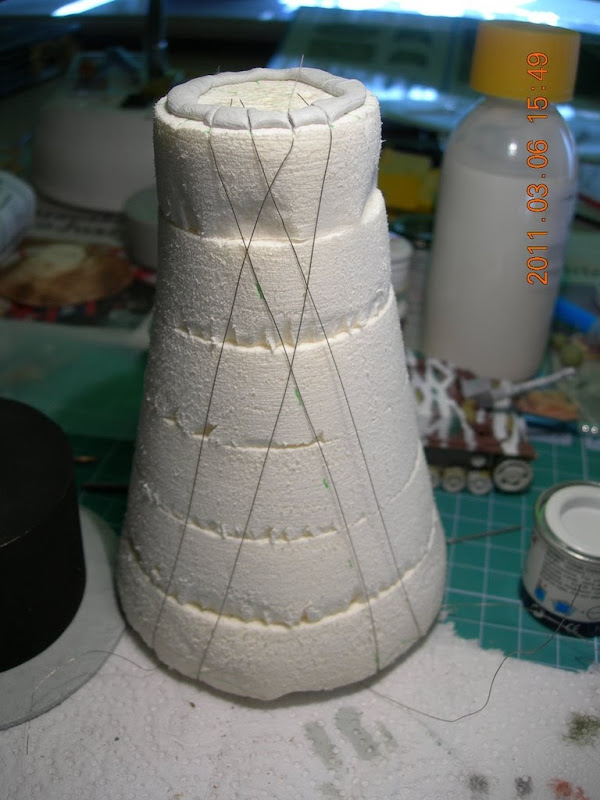

zrobiona konstrukcja,

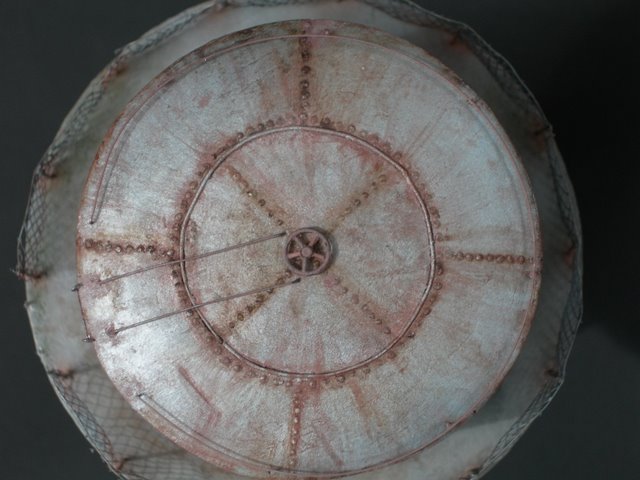

oraz zbiornik





platforma z ogrodzeniem





pierwszy brudzing





I efekt prawie końcowy (ostateczne poprawki po ulokowaniu na miejscu przeznaczenia)





Nie podzieliłem się jeszcze historyjką, której częścią ma być ta scenka. Jeśli ktoś zainteresowany, można znaleźć ją tutaj, a kto nie grał ten bomba



Tak to natenczas wygląda właśnie. Prace trwają dość wolno, w miarę wolnego czasu, ale konsekwentnie do przodu. Obecnie pracuję nad dróżniczówką, i terenem, ale nie ma jeszcze nic konkretnego do pokazania.



Może ktoś mógłby mi jeszcze pomóc. Otóż poszukuję torów kolejowych w skali 1/72, i nie mam pojęcia gdzie takowe znaleźć.

Wiem o zestawach Hobbybossa z tej serii, ale to kosztuje straszne pieniądze, poza tym rozjazd jest w złą stronę.





Pozdrawiam, i zachęcam do komentowania!

[LordDisneyland]

Niezły pomysł.... ten ciągnik to chyba Lanz, istnieje model extratechu:



http://www.model-hit.pl/4536_extratech- ... -1-72.html



I jakaż przystępna cena



A tory robiły firmy UM i RPM, o ile dobrze pamiętam.

[kornik_69]

Szczere i gorące życzenia powodzenia!



Wspominam Commandos'ów z sentymentem i dlatego będę tutaj częstym gościem. Pierwsze efekty prac wyglądają całkiem do rzeczy.



Gratuluję pomysłu!



Pozdrawiam

Kornik

[ShaDow FoX]

Początek prac świetny, tylko wytrwaj do końca Ja zacząłem na początku roku robić dioramę przedstawiającą walki w jakimś niemieckim mieście w 1/72, o ile pamiętam wymiary miały być coś około 120x80cm. Zrobiłem 4 budynki (ręcznie skrobane z karton-gipsu) i wena odeszła Teraz leży w piwnicy i czeka, także życzę powodzenia.

[liec]

Dzięki za cynk Lordzie. Próżno bym sam szukał tego ciągnika, a teraz chyba się o niego pokuszę.

Co do torów, niestety okazuje się, że te z UM są badziewnej jakości, a te z RPM są droższe od tych z Hobbybossa w przeliczeniu na długość. Jakoś trzeba będzie tą cenę przeboleć.



Commandosi to również moja ulubiona gra. planuję jeszcze kilka większych, lub mniejszych dioram z tą grą związanych, także "nie odchodźcie od odbiorników".



PS Coś dziwnego, zauważyłem, stało się z linkami w pierwszym poście, a nie mogę go już edytować. Ktoś wie jak to naprawić?

[Kacperek315]

Bardzo fajny projekt. Ma ulubiona skala i taki ogromniasty projekt. No fajnie się zapowiada.



Pozdrawiam.

[bazylms]

Super się zapowiada. też kiedyś grałem...ehh. Edytować się nie da - zdaje się tylko do 30 minut po wysłaniu posta lub coś około.

Wieża ciśnień robi wrażenie - super. Niedawno zacząłem zaglądać do tego działu. Kurcze ale mnie ominęło.

[liec]

No cóż... Prace idą wolniej niż wolno, ale ważne, że dalej mi się chce.



Oto garść nowych postępów warsztatowych.

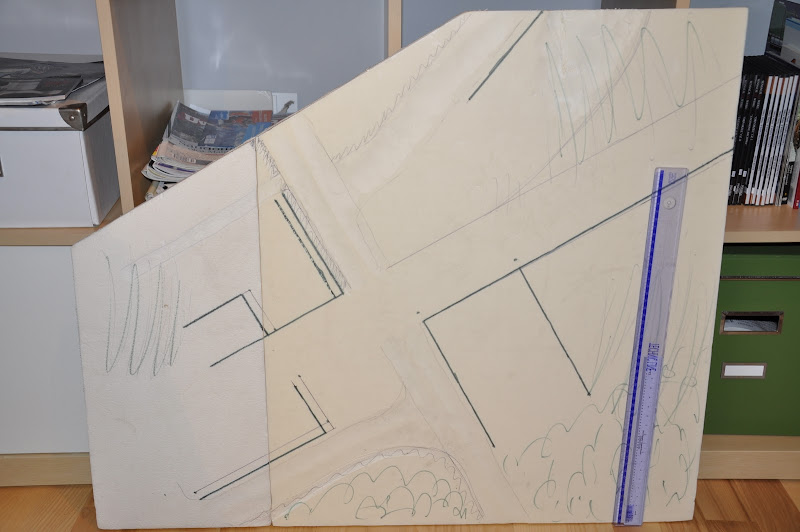

Zaczynając od największych wymiarowo, skleciłem zalążek podstawki (linijka ujęta na zdjęciu ma długość 50cm):





Jest to styrodur przyklejony do kawałka grubej tektury.

Następnym etapem będzie rzeźbienie terenu, co prawda według pierwowzoru powinien być płaski, ale nie chciałbym, żeby stał się monotonny. Problematyczna wydaje się kwestia sztywności tak dużej powierzchni, będę musiał wykonać jakieś usztywnienia, żeby to czym zamierzam wyrównać powierzchnię nie spękało.



Równolegle kombinuję budynki,

przede wszystkim tą nieszczęsną dróżniczówkę. Moja metoda na cegiełki to odciskanie ich pojedynczo za pomocą odpowiedniego narzędzia zrobionego z puszki :





Metoda jest dobra, ale tak mozolna, że chętnie kupiłbym murzyna który by za mnie odciskał cegiełkę po cegiełce.

W każdym razie efekt jest taki:

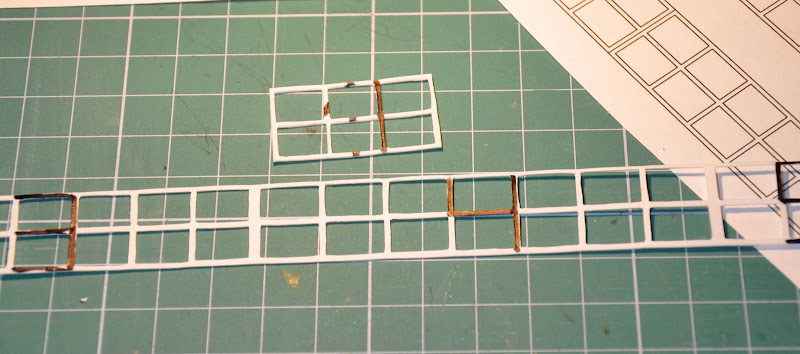

drugą sprawą są okienka. Aby je wykonać zaprzągłem program AutoCAD, narysowałem i wydrukowałem okienka, a następnie przykleiłem je na 0,5mm poliestyren, i wyciąłem, co było równie żmudne jak cegiełkowanie, ale dało gorszy efekt . Cały czas zastanawiam się nad lepszą metodą bo rezultat jakoś mnie nie zadowala.





całość na dzień dzisiejszy wygląda tak:





Zacząłem też konstrukcję dźwigu.

W tym celu zrobiłem sobie kilka metrów dwuteowników z poliestyrenu (wspominałem już o syzyfowości prac związanych z tą dioramą?), i połączyłem co poniektóre w całość, zgodnie ze sztuką inżynierską.

Reszta czeka na przypływ natchnienia.





Relatywnie najprostsze było kupienie torów.

Zdecydowałem się na wyrób Hobbybossa, i żałuję. Gdybym znowu miał wybierać to zrobiłbym tory od podstaw.

Dzięki temu zakupowi koszt dioramy na dzień dzisiejszy (samych wyprasek) wyniósł 450zł

Zdecydowałem się na 2 zestawy:

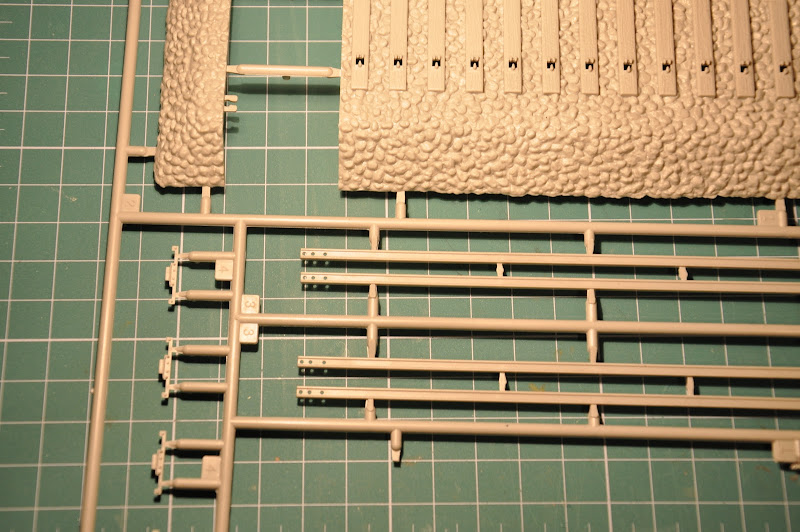

Jak to wygląda?





Jak widać nic skomplikowanego jak na 130 nowych złotych polskich, a i tak będę musiał przerobić zwrotkę, żeby była w druga stronę.



Pozdrawiam, i przepraszam za jakość zdjęć, które robiłem nowym, wyjątkowo trudnym do opanowania aparatem.

Edited January 7, 2012 by Guest

[Piotr A]

Bardzo fajny projekt.Życzę powodzenia.Z czego kolega zrobił zbiornik na wieży?

[liec]

Sama bryła to blacha z puszki opasana na wyciętym, okrągłym kawałku styroduru, górna część (wypukła), to również odpowiednio wyprofilowany (na czymś w rodzaju prowizorycznej tokarki) styrodur.

[Mare_K]

drugą sprawą są okienka. Aby je wykonać zaprzągłem program AutoCAD, narysowałem i wydrukowałem okienka, a następnie przykleiłem je na 0,5mm poliestyren, i wyciąłem, co było równie żmudne jak cegiełkowanie, ale dało gorszy efekt . Cały czas zastanawiam się nad lepszą metodą bo rezultat jakoś mnie nie zadowala.



Skontaktuj się z dowolną firmą reklamową posiadającą plotter laserowy. Ty im dajesz plany (lub zlecasz projekt), a oni tną w dowolnym, cienkim materiale. Karton, sklejka, styrodur. Nie powinno kosztować jakichś nadmiernych pieniędzy.

[bazylms]

Faktycznie powstaje w pocie, krwi i łzach. A może te okna z jakiś profili plastikowych np. Evergreen



http://www.modelsforsale.com/catalog/product_info.php?products_id=450218-Evergreen---HO-Gauge-Styrene-Strips-0.56-x-0.56mm-%280.022-x-0.022%29-%2810%29-Scale-HO-#8202

[GrzesiekW]

Świetnie Ci ta wieża wyszła. Czekam na więcej.

[Piwnicowy Szczur]

Zajefajny projekt. Życzę powodzenia ,tylko uważaj na Zielonego Bereta bo może ci wszystko popsuć a raczej wysadzić
