Takom 5012 1/72 ‘Bruno’ German Battleship Bismarck Turret B

[Leszek]

Poniewaz specjalizuje sie w porzuconych, czesto daleko zaawansowanych, projektach to po porzuceniu wiezy Orland 10%, wiezy Hood 90%, wzialem sie za nastepnego kandydata do porzucenia. Wieza Bismarck Takom 5012. Obecnie model praktycznie nie do kupienia.



W przeciwienstwie do beznadziejnego modelu wiezy Hooda, w ktorym praktycznie caly osprzet zewnetrzny i troche ksztalt byl do zmiany

https://modelwork.pl/topic/55321-takom-5020-hms-hood-1542-mk1-gun-turret-b/

tutaj ogolnie jest niezle i praktycznie mozna robic prawie z pudelka. Projektantowi tylko kawa sie wylala na rysunek w miejscu z wymiarem wysokosci osi luf

Zeby jednak utrudnic sobie sprawe wyreserczowalem  , ze Bismarck plywal glownie bez oslon przeciwpodmuchowych dzial. Model ma loza dzial i osie podnoszenia wiec postanowilem to wykorzystac. Aby to zrealizowac trzeba

-odtworzyc odzamkowa czesc lufy

-obnizyc mocowania dzial ok.3mm

-powiekszyc ok.2mm w dol otwor na lufe w czolowej plycie pancernej

-opilowac krawedzie otworow ze zbednych czesci

-dodac oslony dzial w wiezy widoczne z wewnatrz

-dorobic zatrzaski do blokowania luf w polozeniu dol, gora, zero, ladowanie

Z zewnetrznego wyposazenia zostaja tylko drobiazgi

-otwor na okular peryskopow

-wlaz pod nawisem wiezy

-klapy zrzutni ladunkow prochowych tez pod nawisem wiezy (nie ma zdjec ale lokalizacja i gabaryty sa znane wiec cos sie zaimprowizuje)

-wieza powinna miec tez linie podzialu miedzy plytami pancernymi (nie na naroznikach) ale nie znalazlem zdjecia zeby byly widoczne

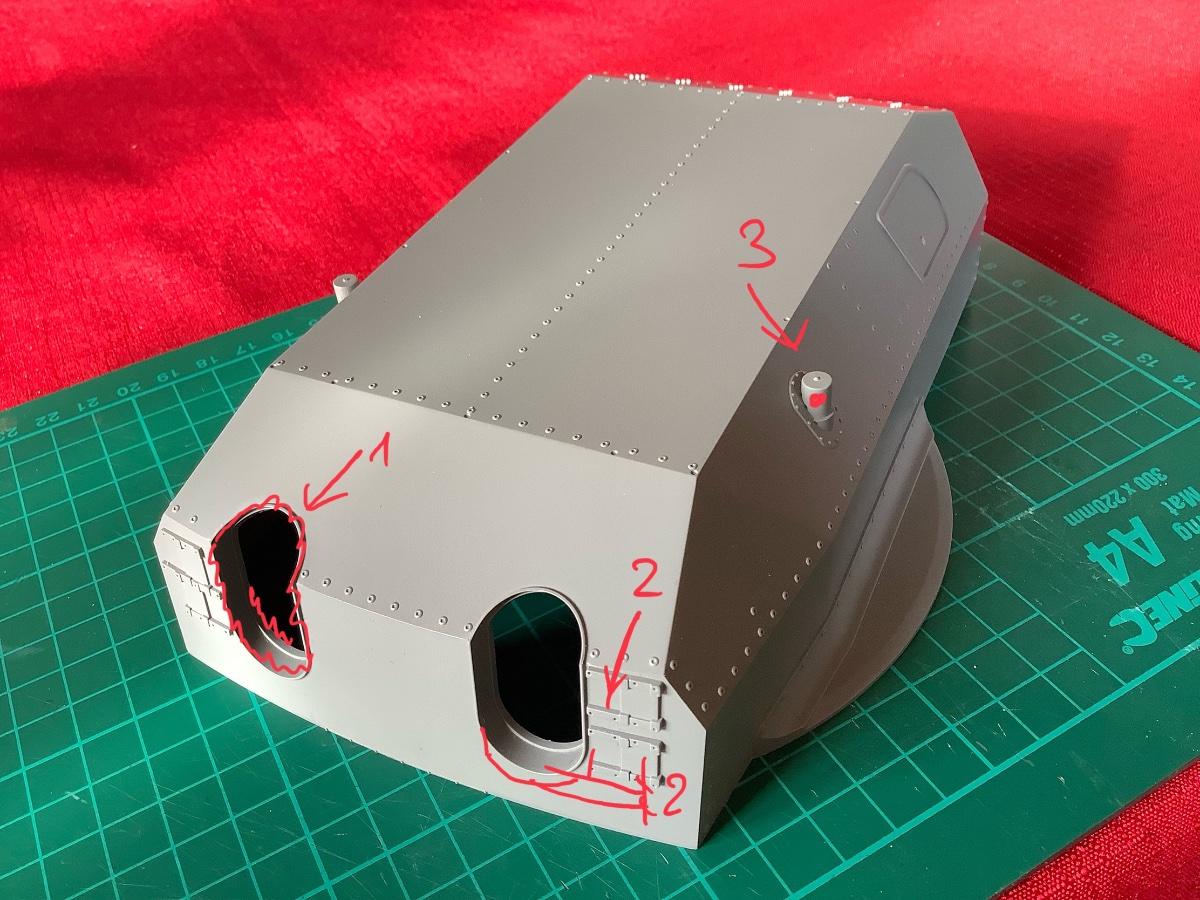

1. usunac krawedzie otworu w pancerzu

2. powiekszyc otwor o 2mm

3. wykonac otwor na okular peryskopu

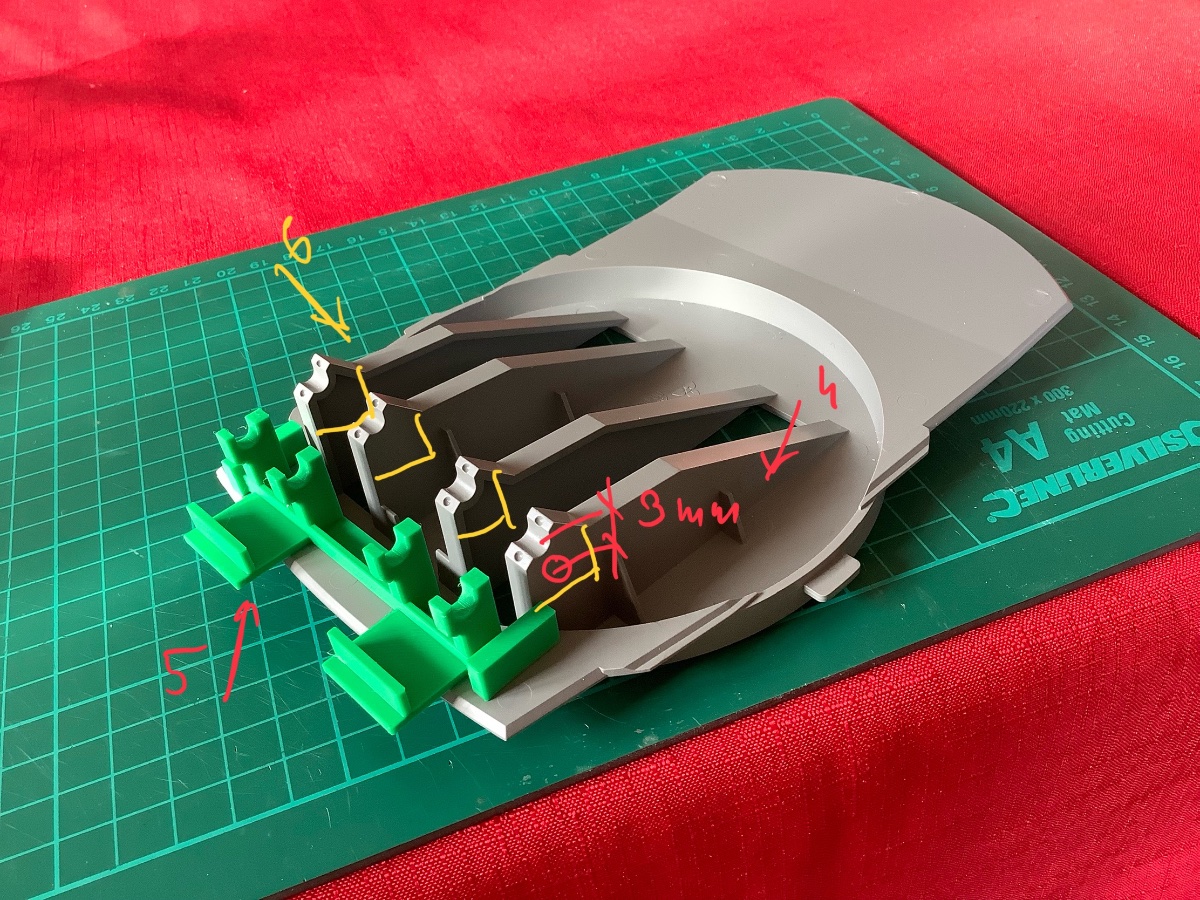

4. obnizyc mocowania czopow dziala o 3mm

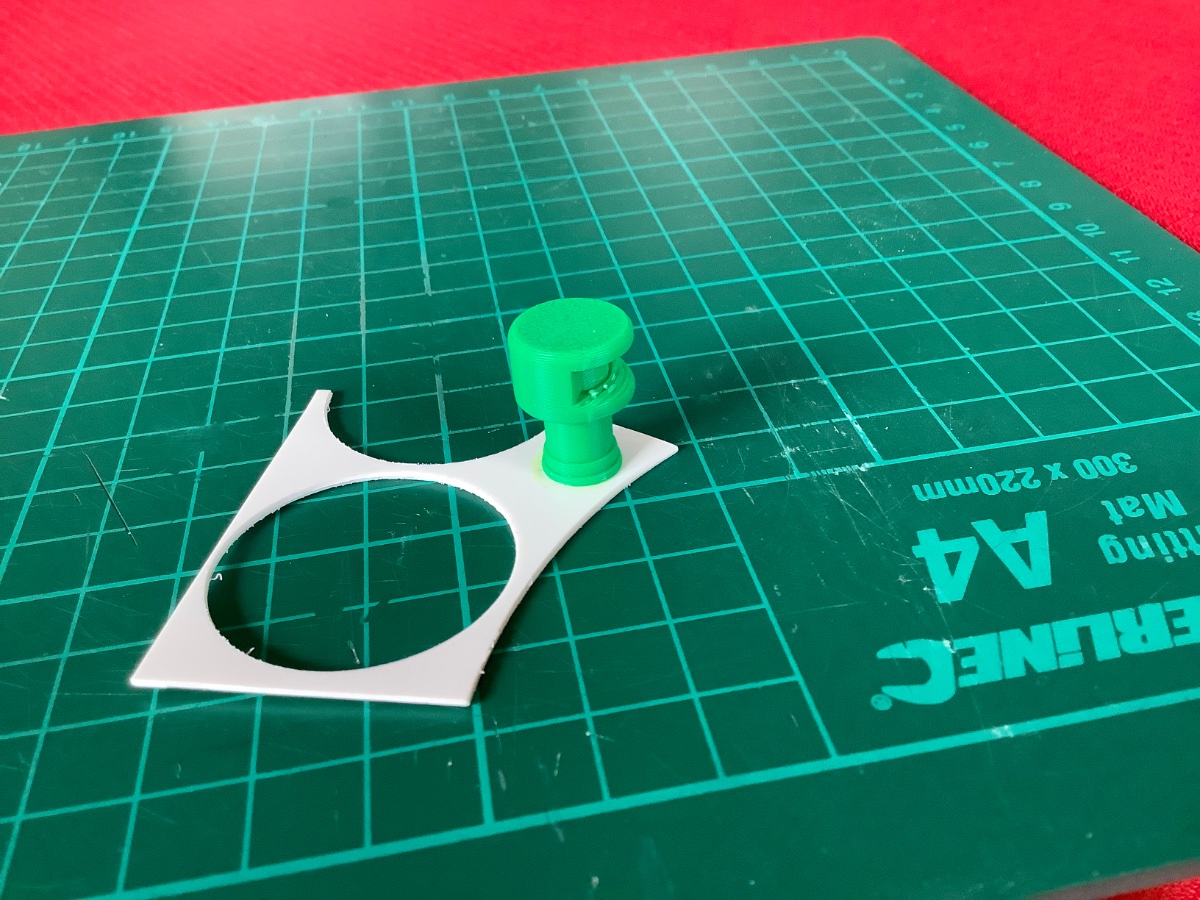

5. nowy detal zastepujacy mocowania czopow i dodajacy czesc oslon pancernych wewnatrz wiezy

6. wyciete czesci loza dziala

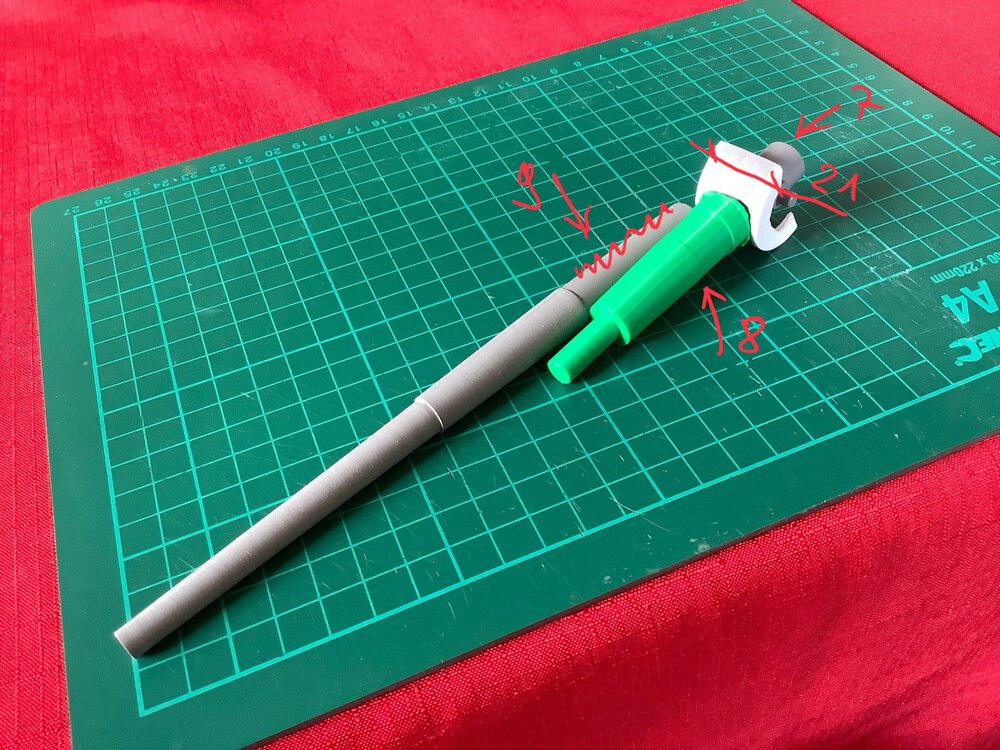

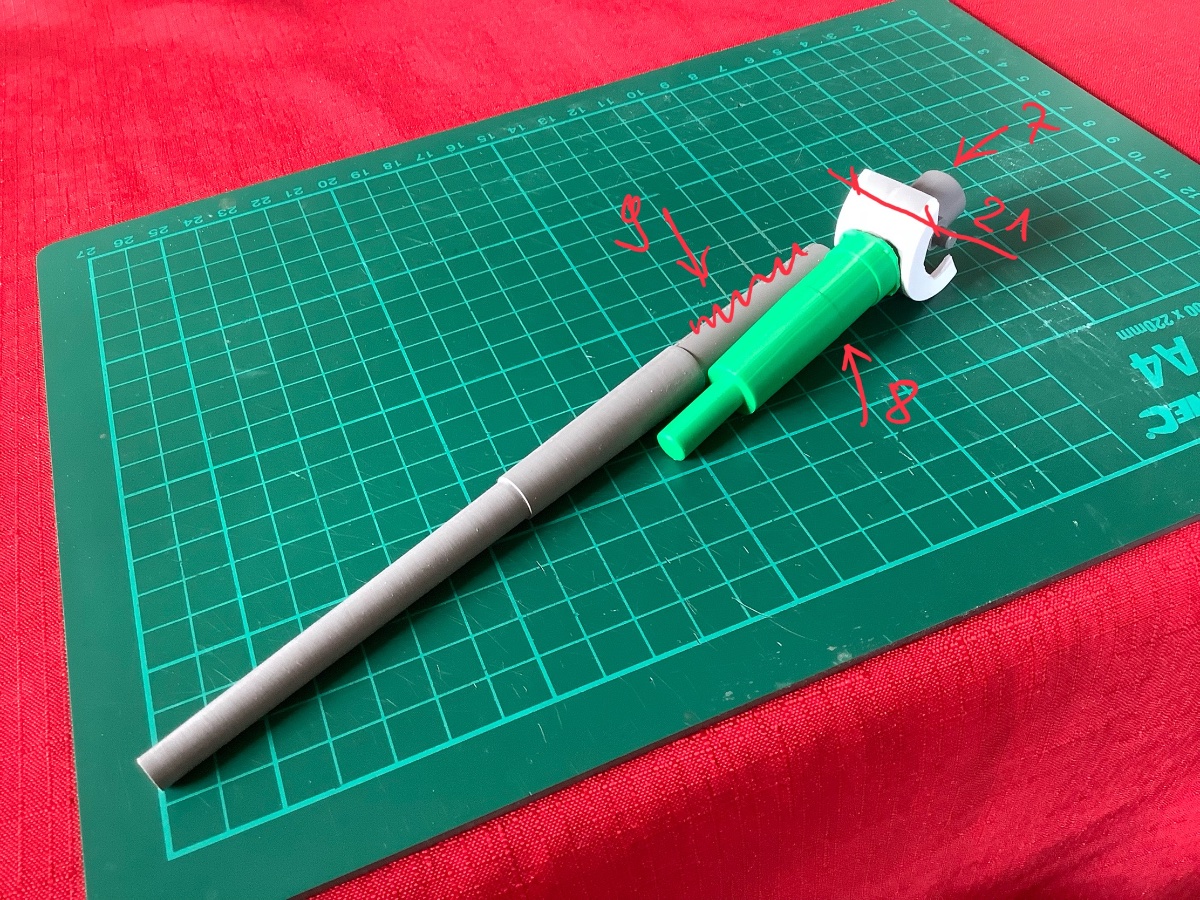

7. poszerzona oslona dziala do 21mm

8. nowa czesc lufy

9. czesc lufy do usuniecia

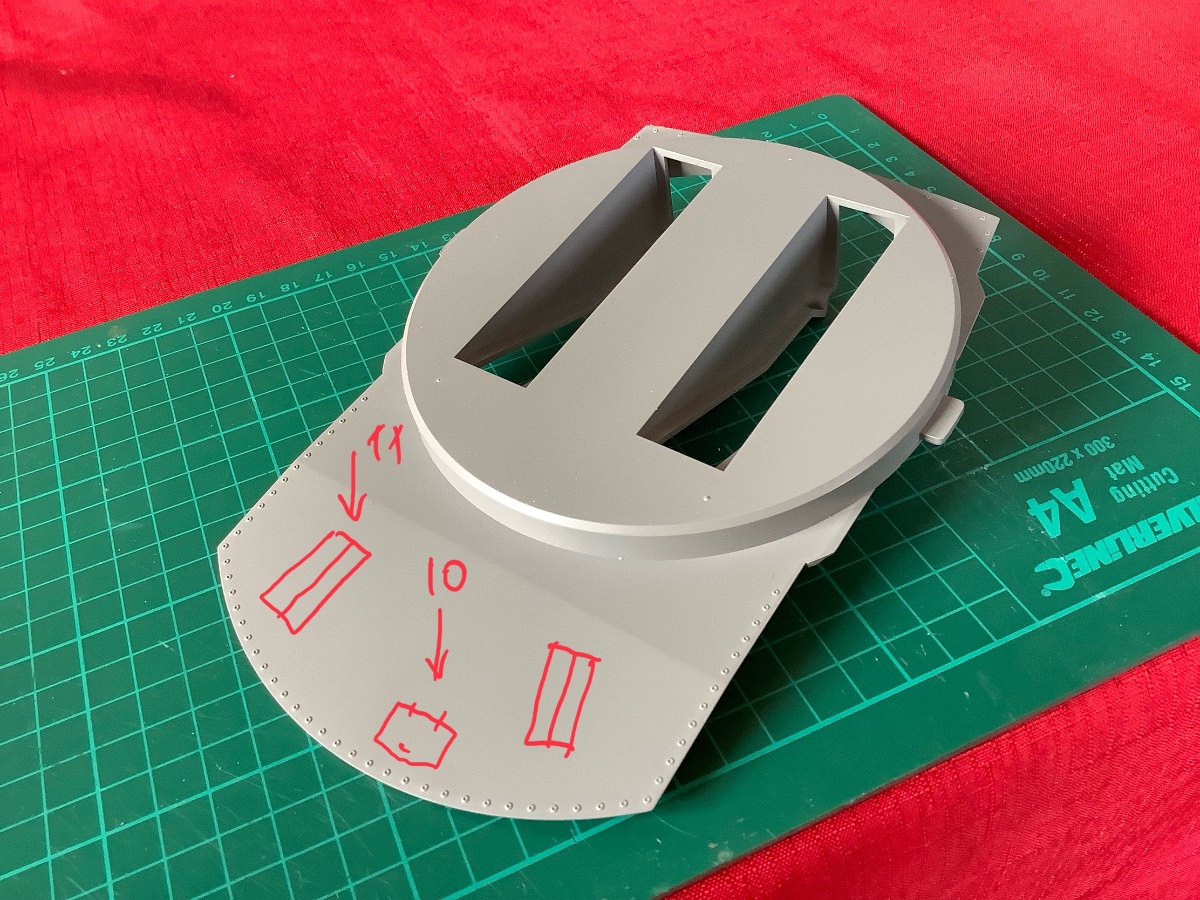

10. wlaz

11. klapy zrzutowe ladunkow prochowych

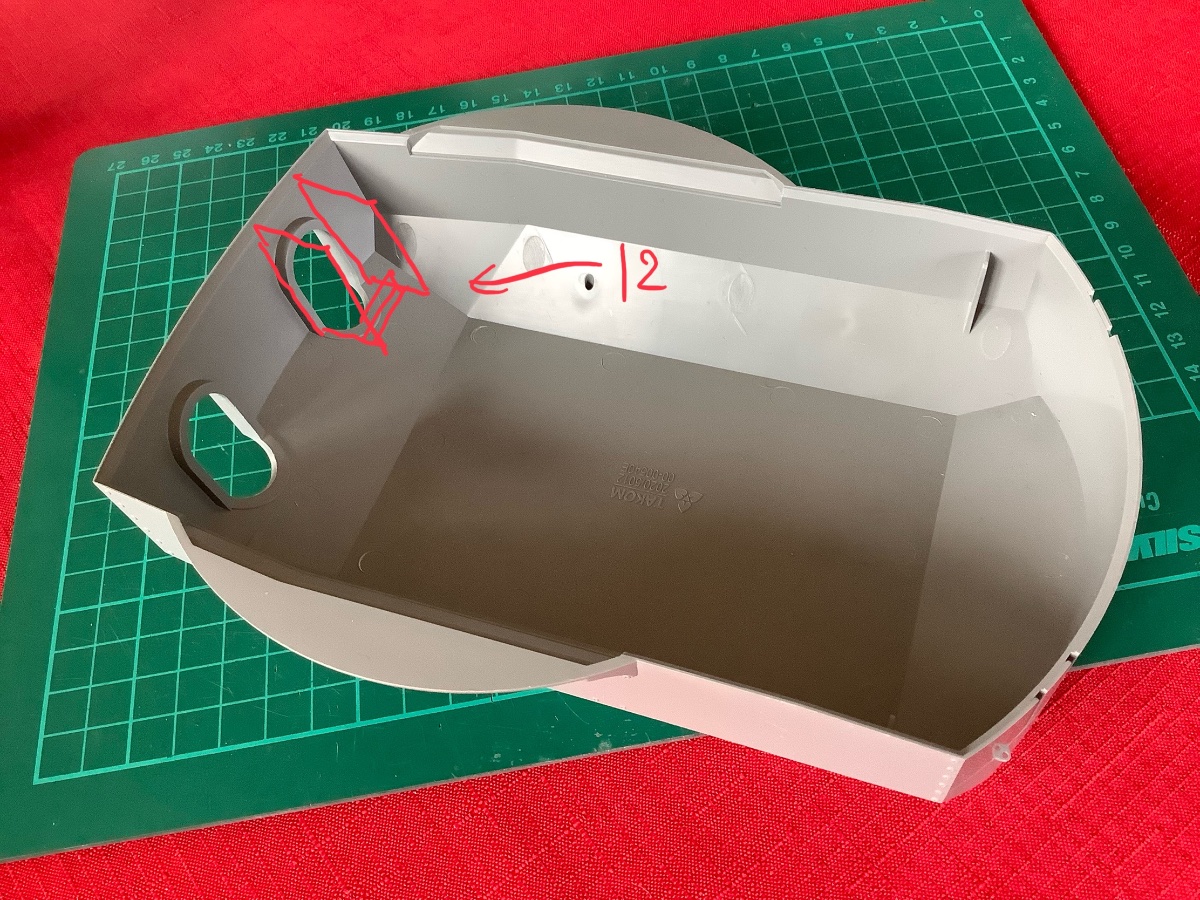

12. oslony wewnatrz wiezy

Edited November 2, 2025 by Leszek

[socjo1]

Intrygujące. Z zainteresowaniem obserwuję dalszy rozwój sytuacji...



[Leszek]

Hood nie jest jednak stracony bo wlasnie wyprodukowalem testowy wentylator do sprawdzenia wydruku i klejenia. Bo to wlasnie brak wentylatorow blokowal ten temat.

Edited November 2, 2025 by Leszek

[Leszek]

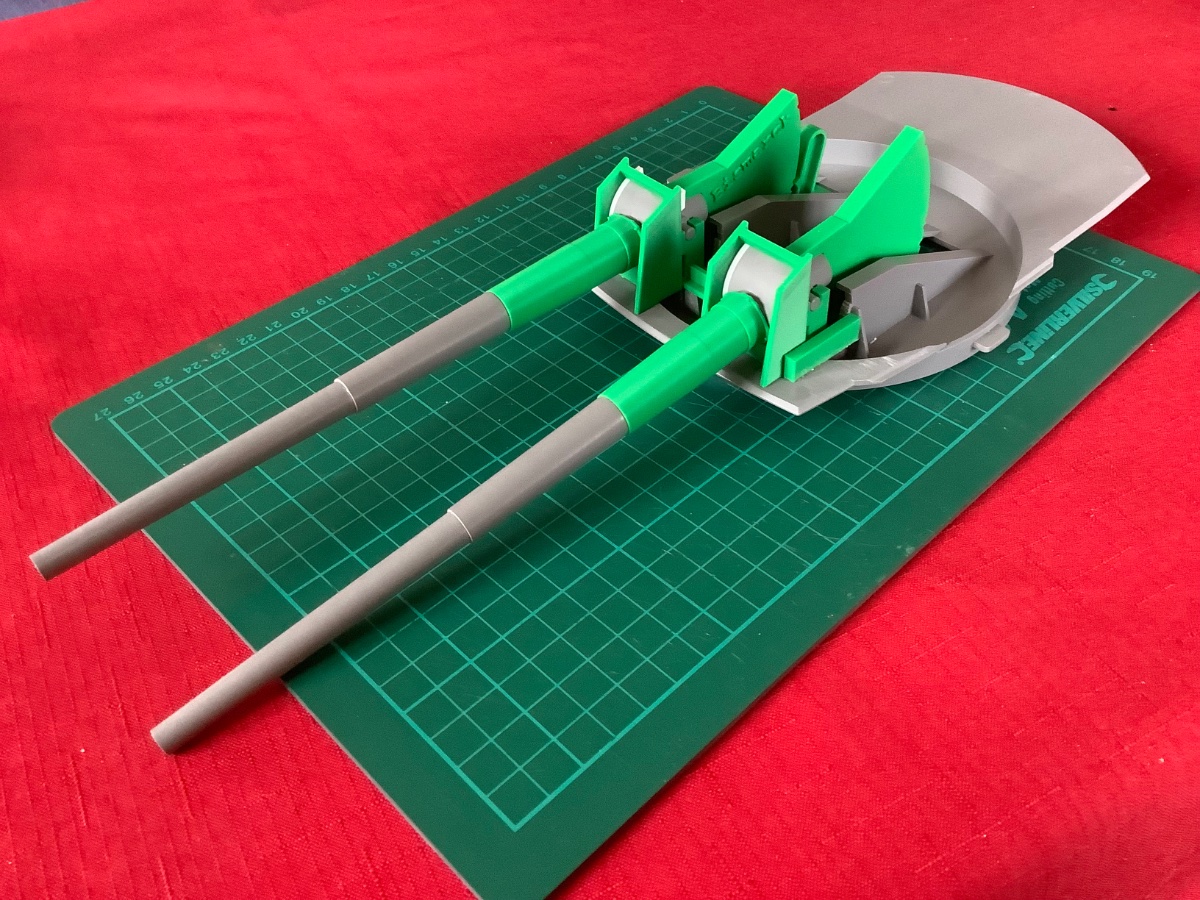

Postep wprawdzie niewielki ale cale wyposazenie wiezy wydrukowane i przygotowane do sklejenia. Wprawdzie do zrobienia ukladu podnoszenia zachecilo mnie istnienie lawet w modelu to i tak prawie wszystko trzeba bylo zaprojektowac od zera.



Edited November 10, 2025 by Leszek

[Leszek]

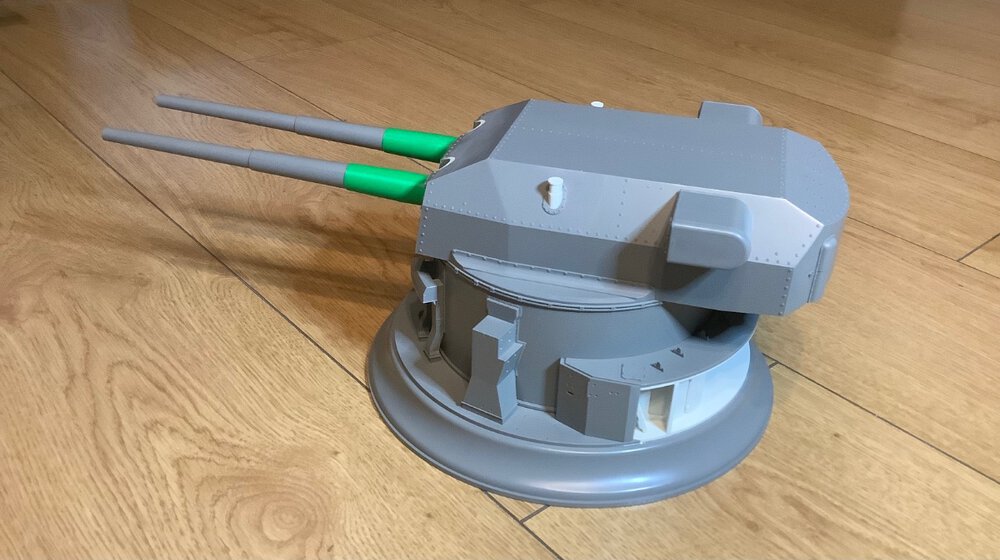

Wszystkie grube detale sa wykonane i sklejone lub zmontowane probnie. Wieza jest imponujaca. Ale mi juz chodzi po glowie nastepny projekt. Wieza Takom 1/72 B Scharnhorsta przerobiona na wieze A Grafa Spee

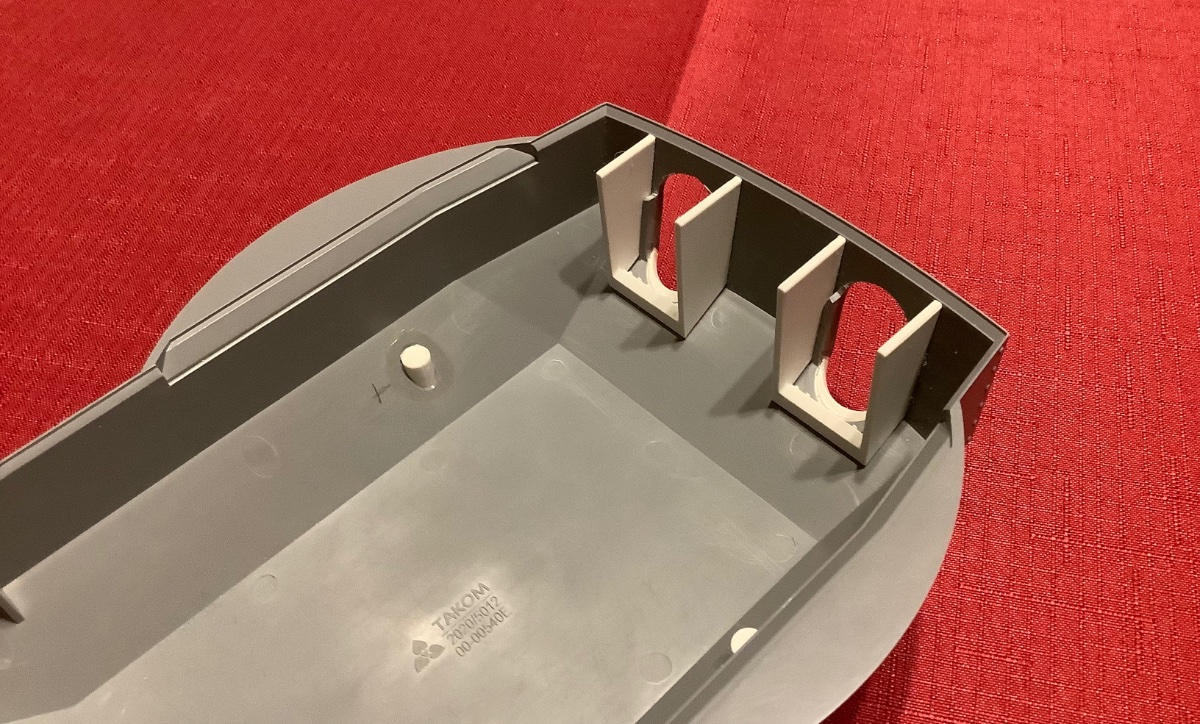

Sciane przekroju zastapilem wyposazeniem czesci pomieszczen za barbeta.

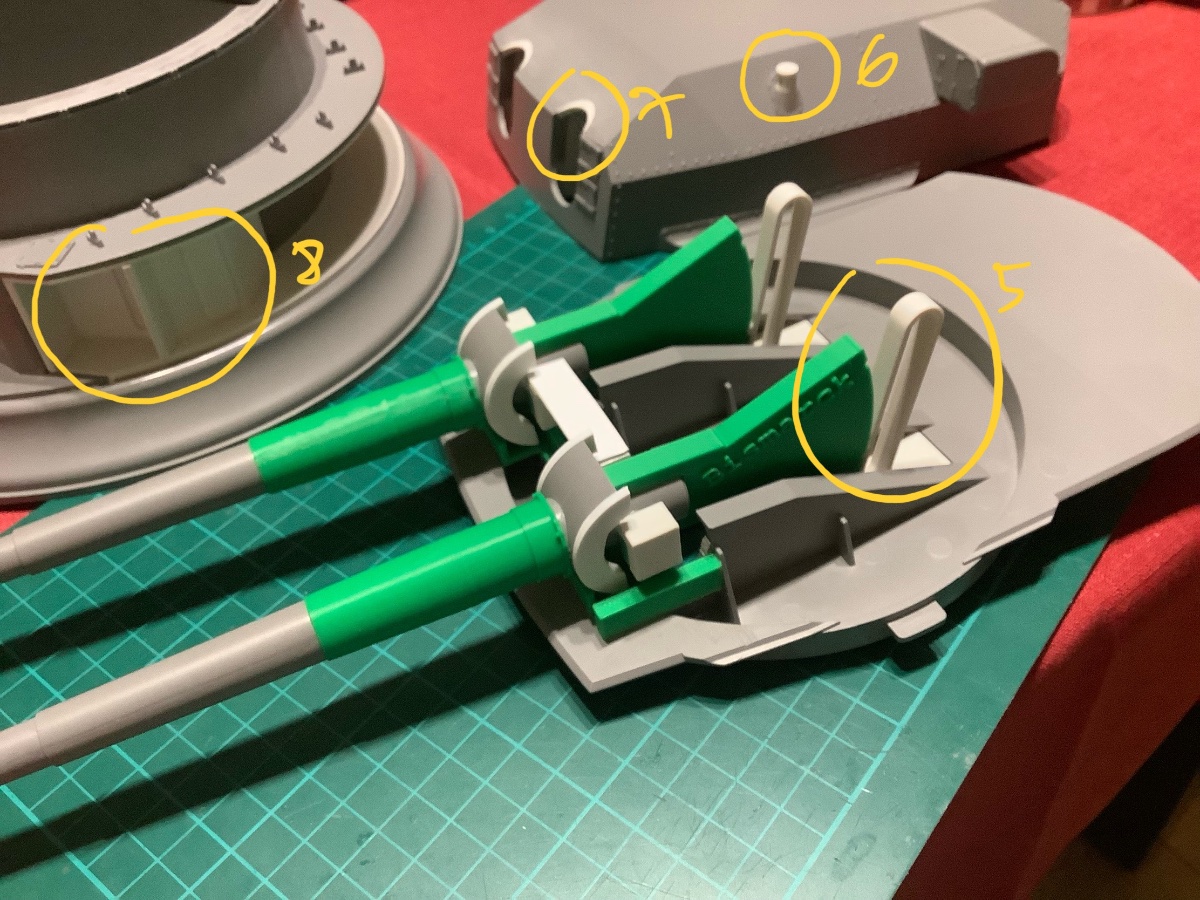

5. Zatrzask blokujacy armate w polozeniach minus, zero, ladowanie, max

6. Nowe peryskopy

7. Korekta wielkosci otworu w pancerzu

8. Wnetrze zamiast sciany





Opancerzenie wewnetrzne.



Dwie sprawy zostaja jeszcze do ustalenia, polozenia wlazu ewakuacyjnego w nawisie wiezy. Jedyne znane zdjecie pokazuje zupelnie cos innego niz projekty. Dobre kierunkowo zdjecie jest z wraku ale malo czytelne. Drugie to ksztalt kolnierza otworu w pancerzu czolowym do mocowania fartucha lufy. Ze zdjec wydaje sie, ze szerokosc kolnierza jest rozna w roznych miejscach.

Edited December 25, 2025 by Leszek

[Rafał B]

2 godziny temu, Leszek napisał:

Wieża jest imponująca.



Zakres Twoich przeróbek także



2 godziny temu, Leszek napisał:

Dwie sprawy zostają jeszcze do ustalenia...



Co mogłoby już sugerować, że projekt jest dość daleko zaawansowany, więc wychodzi na to że... można go już porzucić?!

[PiterATS]

Mam pytanie techniczne o brak polskich znaków. Z czego to wynika? To kwesta klawiatury albo ustawień, czy są ku temu jakieś inne powody? Strasznie źle się to czyta i przez to przegląda relację, a jest na czym oko zawiesić z racji tematu i fajnego podejścia do budowy.

Edited December 24, 2025 by PiterATS

[Leszek]

1 godzinę temu, PiterATS napisał:

Mam pytanie techniczne o brak polskich znaków. Z czego to wynika? To kwesta klawiatury albo ustawień, czy są ku temu jakieś inne powody? Strasznie źle się to czyta i przez to przegląda relację, a jest na czym oko zawiesić z racji tematu i fajnego podejścia do budowy.

Lece głównie  z ipada i do PL znaków nie mam ręki ale powoli przestawiam sie na laptopa wiec może będzie łatwiej

[PiterATS]

Ok. Powodzenia w budowie i wszystkiego dobrego na święta.

[Iron Duke]

Rozumiem, że te wszystkie detale korygujące to wydruk 3D. Czy można by zamówić taki komplecik?
