Krupp L3H163 KFZ 72 ICM 1/35

[barti94]

Witajcie. Postanowiłem rozpocząć nowy bardziej ambitny projekt. W tym celu zakupiłem model pojazdu Krupp L3H163 KFZ 72 od firmy ICM w skali 1/35. Model wybrałem z kilku powodów. Chciałbym zrobić w końcu coś innego niż tylko pojazdy dedykowane dla Afryki.  Model planuję też trochę obłocić.



Sam model Krupp L3H163 KFZ 72 od ukraińskiej firmy ICM to interesująca propozycja dla modelarzy interesujących się pojazdami wojskowymi z okresu II wojny światowej. Ten charakterystyczny niemiecki samochód ciężarowy pełnił rolę mobilnego warsztatu lub pojazdu łączności, co czyni go ciekawym uzupełnieniem kolekcji pojazdów Wehrmachtu.ICM przyzwyczaił modelarzy do przyzwoitego poziomu detali, a ten model nie jest wyjątkiem. Instrukcja przewiduje kilka wariantów malowania, w tym klasyczny niemiecki szary kolor Panzer Grau, który wybiorę.. Kalkomanie są dobrze wydrukowane, choć niezbyt bogate – zawierają jedynie podstawowe oznaczenia.







Dodatkowo dokupiłem elementy fototrawione oraz trochę szpeju do zainstalowania na dachu pojazdu od Panzer Art.







Zapraszam do śledzenia postępów z budowy i komentowania

[Evildead]

No ciekawy pojazd , będzie oglądane..

Edytowane 16 Lutego przez Evildead

[Rafał B]

1 godzinę temu, barti94 napisał:

Dodatkowo dokupiłem elementy fototrawione oraz trochę szpeju do zainstalowania na dachu pojazdu od Panzer Art.



Skoro zainwestowałeś w dodatki, to do kompletu przydałyby Ci się jeszcze żywiczne koła, bo te zestawowe raczej w ostateczności.

[barti94]

Dziękuję za pozytywne komentarze. Myślałem o żywicznych kołach i może uda się je dostać i dokupię. Pierwsze chwile spędzone nad modelem są bardzo satysfakcjonujące i dobre. Udało się złożyć silnik., choć nie bez małych komplikacji. Dwie części zostały źle oznaczone ale udało się to ogarnąć bez większych kłopotów Zastosowałem też pierwsze dodatkowe elementy fototrawione. Dodałem też dodatkowe przewody.







[Lipstein]

Ten plastik da się szlifować, bo wygląda jak mydło

[Greif]

Podglądam ale model wymagający aby zbliżyć go do orginału, podstawa filtra krzywo, jeśli nie chcesz eksponować silnika szkoda się męczyć, dodatkowo obawiam się że żaluzje będą mega wyzwaniem (wytłoczyć je to wcale nie jest łatwe zadanie), postaraj się dokładniej odcinać elementy z blaszki, widać nie oszlifowane zaczepy z mocowanie elementu na blaszce.



[Evildead]

Co by nie mówić to ICM na kółkach ma ciekawe tematy , z dokładnością  wiadomo jest różnie i tak trzeba jakiś tam mniejszy/większy research obadać, ale temat ciekawy, także panie Barti nie goń z tematem, dokładniej to i lepsza faza.

Edytowane 20 Lutego przez Evildead

[barti94]

Dziękuję za pomoc  Zeszlifowałem elementy więc wydaje się że jest lepiej. Silnik planuję zrobić tak aby był widoczny z jednej strony. Podziałałem też dzisiaj z elementami fototrawionymi czego rezultatem jest to. Na uwagę zasługuje kłódka oraz zamek i łańcuszki



[Greif]

Weryfikuj części z Parta, dają często nie potrzebne zamienniki, jak tutaj -klocek drewna z blaszki jest kiepskim rozwiązaniem- z tego co pamiętam też czasem dają światło szlakowe składane z plasterków - totalny bezsens

[Lipstein]

Klocek możesz wystrugać z .... klocka. Poszukaj jakichś listewek, efekt będzie dużo lepszy.

[push-up78]

Może i klocek z blaszki trochę odjechany ale jak ładnie to pomalujesz na efekt drewna będzie dobrze.A i z balsy jak zrobisz też można sknocić.

[Greif]

jak to mówią aby drewno w 1/35 wyglądało jak drewno musi być zrobione z plastiku

[barti94]

Dzień dobry Wszystkim Po dość długim okresie składania przyszedł czas na małą prezentacje. Model składałem w częściach i dopiero jak będzie posiadać podkład zamierzam go złożyć do kupy. Zdecydowałem się na odsłonięcie jednej rolety i wyeksponowanie silnika. Chciałbym też zostawić otwarte drzwi żeby zachować też detale wewnątrz. To teraz po kolei. Chciałbym podzielić się z Wami kilkoma zdjęciami z niełatwej budowy. Na początek ogólny szkielet modelu







I kilka detali z elementów fototrawionych













[enten]

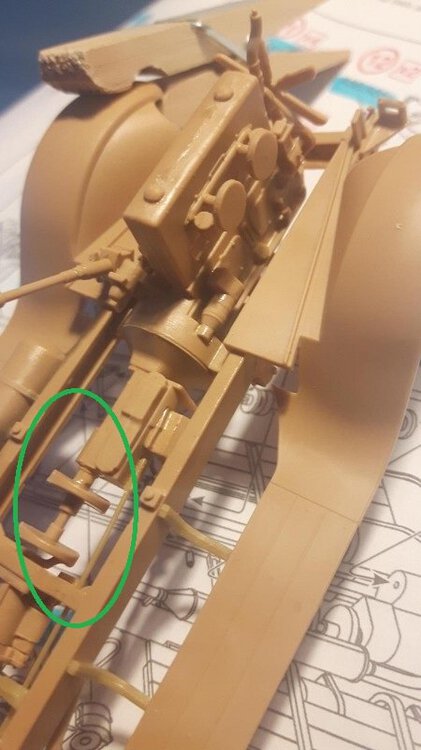

Myślisz, że te ślady powinny być?





Napęd przesyłany bezprzewodowo? xD



[Evildead]

enten ma rację, szlifuj błotniki, reszta też poprawka

Edytowane 27 Marca przez Evildead

[Bartosz Ciesielski]

masz nie obrobione elementy foto trawione widać miejsca Gdzie były łączone

[barti94]

Racja. Dziękuję za pomoc. Jednak co kilka dodatkowych par oczu to nie jedna Zabieram się za poprawki. Wrzucę też kilka nowych zdjęć















[Greif]

Na takim skilu chyba jednak daruj sobie blaszki, wszystkie elementy masz źle wycięte z blaszki, okrutnie pogięte to nie poprawia wizerunku modelu, niestety do takich detali trzeba cierpliwosci i ostrożności. Dobra penseta i wolno klejący superglut bo jak nie masz wprawy to fakt -czasem trudno trafić a klej lapie od razu. Chłodnica  do debondera, w takiej formie jak jest chyba zestawowa była by lepsza, i uprzedzam z żaluzjami bocznymi sobie nie poradzisz.

To element bardzo trudny a części Parta (projekt) nie ułatwiają zadania.





[patrykd]

Zaopatrz się w pensety o kwadratowym kształcie, zwykłą pensetę, przydatne też są cążki do zaginania od Tamyia. Oczywiście pensety muszą być dobrej jakości. Do tego zaginarka. I lepiej rób coś mega powoli niż szybko i niechlujnie. Wycinaj detale na TWARDYM podłożu (ja używam płytki szklanej). Nożyk do wycinania musi być ostry. No i każdy detal po wycięciu musi być spiłowany by miał równe krawędzie. Niesety bez inwestycji w DOBRE narzędzia ciężko będzie coś sensownego wyciągnąć. Blaszki są dość kłopotliwe jeśli chodzi o ich obróbkę, więc dużo praktyki jest wymagane.

[barti94]

Prawda. Zdecydowanie elementy fototrawione nie są moją mocną stroną

[Lipstein]

Greif radzi dobrze, rozklej chłodnicę i doklej blaszki jeszcze raz, wcześniej je wyprostuj, zainwestuj w czarny klej CA VMS, 3 dychy plus przesyłka ale WARTO! Na błotnikach nie ma "rantu"? Korek chłodnicy sklejony z kilku blaszek jedna na drugiej - przerób, bo to mały element na który niestety każdy zwróci uwagę.

[patrykd]

A i jeszcze jedno DEBONDER to podstawa. Z czasem możesz próbować lutować, ale jeśli nie opanujesz podstaw kształtowania detali to nie ma sensu.

Edytowane 27 Marca przez patrykd

[Lipstein]

Czeski debonder jak dodatkowa ręka.

[patrykd]

Teraz, Lipstein napisał:

Czeski debonder jak dodatkowa ręka.

Tylko, że już nigdy nie będzie dostępny

[M.A.V.]

wtrącę swoja "3 grosze"



20 minut temu, Greif napisał:

Na takim skilu chyba jednak daruj sobie blaszki.....

ja to bym jednak z nich nie rezygnował - im więcej będziesz przy nich pracował tym lepiej będzie to wyglądać

czyli po prostu zbieraj doświadczenie



13 minut temu, patrykd napisał:

Wycinaj detale na TWARDYM podłożu...

to chyba najważniejsze !  wiele osób jak zaczyna z blaszkami (sam byłem jedną z nich) to wycina je na macie modelarskiej a to błąd - one są zbyt elastyczne

mi długo służył kawałek łazienkowego kafelka i bardzo dobrze się sprawdzał



dobrze że wrzucasz często zdjęcia,  ogólnie nie zrażaj się uwagami czy krytyką -->  najlepiej uczyć się na własnych błędach



EDIT  ------------



jeszcze jak mógłbym coś podpowiedzieć od siebie w kwestii klejenia superglutem czy innym CA.....

polecam starą dobrą metodę która może trochę upierdliwa i pracochłonna ale robi "mało syfu"



1. przykładanie i pasowanie blaszki "na sucho"

2. blaszkowy element łapie do modelu klejem BCG  , ja używam takiego  :

https://orlik.pl/chemia-modelarska/kleje/klej-bcg-wodny-brand-clear-glue-50ml.html

nie zostawia śladów, szybko paruje, dodatkowo ma konsystencje żelową i nie trzyma mocno więc na tym etapie możliwe są korekty klejenia "bez szkód" (przesuwanie blaszki, oderwanie jej i przyklejenie ponowne)

3. jak już blaszka jest tam gdzie trzeba to dopiero wtedy łapie ją CA aplikowanym PUNKTOWO końcówką drucika





13 minut temu, barti94 napisał:

...elementy fototrawione nie są moją mocną stroną

nie od razu Rzym zbudowano - zrobisz 10-15 modeli to sam zobaczysz że coraz lepiej będzie ci to wychodzić



Edytowane 27 Marca przez M.A.V.
