Mikele Posted September 1, 2017 Share Posted September 1, 2017 (edited) Klasa 2 - Pojazdy wojskowe Kategoria Specjalna 1 - Najlepsza interpretacja tematu konkursowego Kategoria Specjalna 2 - Najlepsza relacja z prac warsztatowych Chodził za mną Abrams od dłuższego czasu, rozważałem M1A1 Revella z blaszkami Parta, M1A2 SEP Tusk II z Panda Model, ale wyszedł M1A2 SEP z Flyhawka i się wyjaśniło. Model ma wiele ciekawostek, które w skali 1:35 są sdandardem za to w małej skali robią wielkie wow. Poniżej zdjęcia zestawu, z którym będę walczył: Dziś odebrałem, w foliach jeszcze wszystko - dziewica Dla zainteresowanych In-Box zestawu obrazujący detale. Powierzchnie antypoślizgowe, wizjery peryskopów na ramce z przezroczystego tworzywa - w 1:72 to jednak wielkie halo Model wykonany będzie w kamuflażu natowskim, dodałem na górze postu także wpis o kategorii specjalnej nr 1, gdyż prawdopodobnie wykonam także podstawkę w jesiennym stylu - ale to się rozstrzygnie później. Luźną inspiracją do budowy będą zdjęcia jak to poniżej: W trakcie prac prawdopodobnie będę miał sporo pytań, liczę więc na duża aktywność merytoryczna w temacie. Pierwsze pytanie mam już dziś - czy znacie jakieś godne polecenia zestawy dodatków, które można by Abramsowi powkładać do koszów wieży? Edited September 5, 2017 by Guest Quote Link to comment Share on other sites More sharing options...
Super Moderator Marcin Rogoza Posted September 1, 2017 Super Moderator Share Posted September 1, 2017 Wow Jestem tematem ogromnie zainteresowany, bo ten model łazi za mną już od jakiegoś czasu.... Będę przyglądał się Twoim zmaganiom, szczególnie pod kątem merytorycznym. Powodzenia Quote Link to comment Share on other sites More sharing options...
Mikele Posted September 1, 2017 Author Share Posted September 1, 2017 Zasadniczo model będzie prosto z pudła, ale choćby i w kwestii bambetli trzeba będzie co nieco dorobić. Jest na forum kilka świetnych warsztatów Abramsów, będę miał się na czym wzorować. Quote Link to comment Share on other sites More sharing options...
Mikele Posted September 4, 2017 Author Share Posted September 4, 2017 Wystartowane. Najpierw wziąłem się za gabaryty, więc spód wanny sklejony. Zestaw ładny, ale typową, modelarską obróbkę skrawaniem będzie musiał zaliczyć. Łączenia do zaszpachlowania, niektóre krawędzie pływają, itp. Czyli w normie Kadłub i wieżę poskładałem też na sucho, dla oceny zestawu. Dokleiłem kilka siatek nad przedziałem silnika. Nawiercenia otworów wymagały też tylne ucha pod szekle, a jedno z przednich, jako że było niedolane, musiałem plombować hipsem i również wiercić w nim otwór. Operacja się udała, niestety złamałem wiertło 0,5mm. Na szczęście mam drugie. Wewnątrz wieży znajduje się tylko dość siermiężna namiastka zamka armaty, a szkoda. Chciałbym kiedyś w 1:72 wykonać model z pełnym wnętrzem. A teraz idę szubko zmyć szybko debondemem plamę po CA na tylnej ścianie wanny, którą przegapiłem i zalać łączenia płynną szpachlą. Quote Link to comment Share on other sites More sharing options...
SAW Posted September 4, 2017 Share Posted September 4, 2017 Z przyjemnością popatrzę na Twój warsztat. Brawo za kamuflaż Natowski... Pozdrawiam Quote Link to comment Share on other sites More sharing options...
makinen Posted September 4, 2017 Share Posted September 4, 2017 Na 1:72 wyglada świetnie. Powodzenia! Quote Link to comment Share on other sites More sharing options...

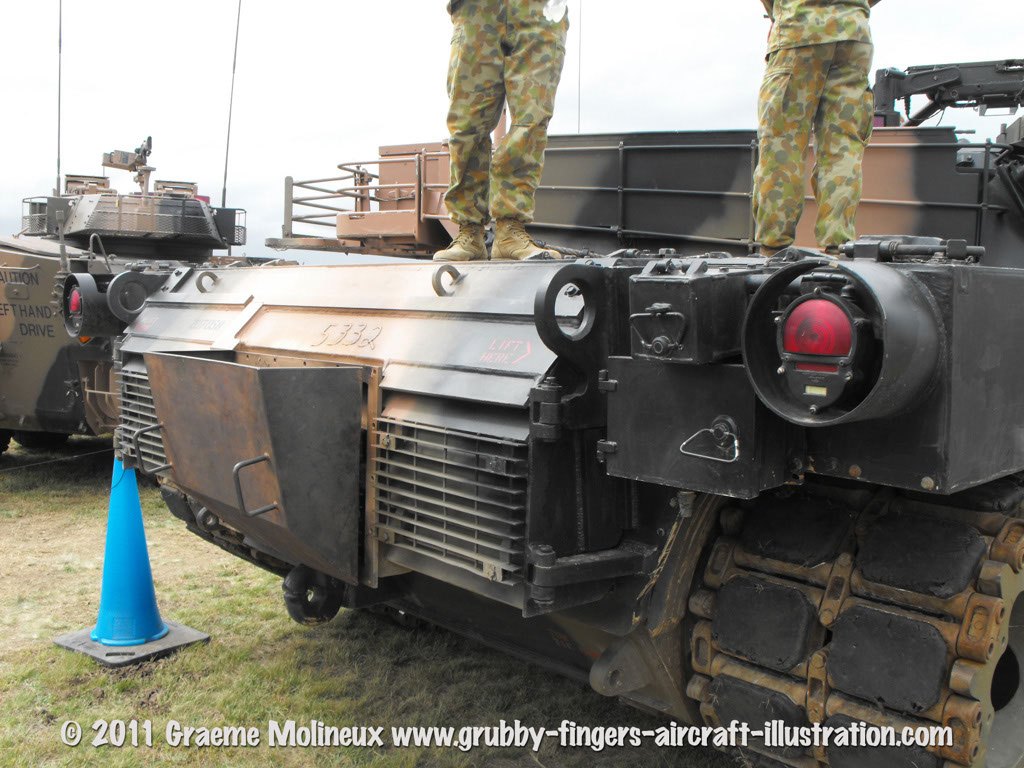

Mikele Posted September 5, 2017 Author Share Posted September 5, 2017 No projektowanie 3D i obrabiarki CNC w przemyśle modelarskim zrobiły wiele dobrego. "Minusem" tego dobrobytu jest fakt, że trzeba tą drobnicą jeszcze operować manualnie Tymczasem uplotłem koszyki. Na wszystkie 4 zasobniki przypadło łącznie 21 części. Plastik jest tak podatny i delikatny, że jak widać klej pościągał je ku sobie. Mam nadzieję, że ciężar dodatków żywicznych im pomoże. Choć z drugiej strony szkoda te siatki fototrawione chować. Dylematy, dylematy Mam też kilka pytań, liczę na pomoc. 1) Czy wewnętrzna strona ogniw gąsienic jest obrabiana powierzchniowo lub galwanizowana? Powierzchnia styku kół jezdnych z ogniwami wygląda na ciemną. Gun metal byłby zbyt ciemny, ale sama stal z kolei będzie zbyt jasna. Ktoś, coś? 2)Wylot spalin. A konkretniej odchylacze strug. Jakie wymiary? Rozmyślam nad tak przepalonym wylotem spalin: I do tego odchylacz przewieszony przez burtę, jak poniżej: Będzie? 3)Wanna kadłuba i koła jezdne wszystkie na zielono? Czyściocha znaleźć nei mogę, ale spod błota na zdjęciach w necie raczej przebija tylko zielony kolor. Quote Link to comment Share on other sites More sharing options...
megapol Posted September 5, 2017 Share Posted September 5, 2017 Super te blaszki w tej skali, będę tu zaglądał i podziwił twój warsztat. Quote Link to comment Share on other sites More sharing options...
SnaQ Posted September 5, 2017 Share Posted September 5, 2017 Zaraz, zaraz! To jest 1:72?! Pancerka, to nie mój temat, ale nawet ja widzę tu mistrzowską klasę. Quote Link to comment Share on other sites More sharing options...
Michal_G Posted September 6, 2017 Share Posted September 6, 2017 Blacharnia robi wrażenie. Rozsiadam się i kibicuje. Quote Link to comment Share on other sites More sharing options...
Mikele Posted September 6, 2017 Author Share Posted September 6, 2017 Zestaw kozacki, detal cacany, żal tego nie wykorzystać Korzystając z wolnego wziąłem się za wizjery peryskopów. Pomyslałem, że pójdę na łatwiznę i po prostu od wewnętrznej strony pomaluję elementy przezroczyste Holomatic Spectral Chrome Alclada, w końcu producent chwali się takimi efektami. I rzeczywiście, da się je uzyskać, ale na dużych powierzchniach (czyli wizjery 2x4mm odpadają ) i stety/niestety kryjąc malowany element bardzo mocno, a więc transparentne malowanie "od frontu" odpada. Po samym ALC-205 przykrytym dodatkowo od wewnątrz Gunmetalem efekt był taki: Szału nie było więc zacząłem kombinować. Próbnie pokryłem przezroczysty arkusz tworzywa trzema farbami metalic i ALC-205 dla porównania z nimi. Przy czym nakładając farby Tamiyi i Gunze okazało się, że można je po ludzku nakładać transparentnymi warstwami, więc po prostu wszystkie wizjery od zewnętrznej strony przefiltrowałem tymi kolorami dodając jeszcze do tego Clead Red i Smoke Orange. Efekt mieniących się kolorów jest więc oszukany, ale i tak jest to lepsze niż "srebrne szybki" lub ich brak. Chyba jednak czas przerzucić się na folię z antyrefleksem. Quote Link to comment Share on other sites More sharing options...
DP100 Posted September 6, 2017 Share Posted September 6, 2017 1) Czy wewnętrzna strona ogniw gąsienic jest obrabiana powierzchniowo lub galwanizowana? Powierzchnia styku kół jezdnych z ogniwami wygląda na ciemną. Gun metal byłby zbyt ciemny, ale sama stal z kolei będzie zbyt jasna. Ktoś, coś? Wewnętrzna strona ogniw miała nakładki gumowe, żeby zminimalizować zużycie gumowych pierścieni kół jezdnych. Poniżej link do dokumentu z analizą zużycia jezdnych elementów gumowych w Abramsach. Może się przyda. https://we.tl/B0GVdp25EQ Quote Link to comment Share on other sites More sharing options...
DP100 Posted September 6, 2017 Share Posted September 6, 2017 I tu jeszcze ciekawy filmik, jak naciągają gąski Abramsa: Quote Link to comment Share on other sites More sharing options...
kzugaj Posted September 6, 2017 Share Posted September 6, 2017 polecam te duzo mozna sobie zobaczyc Quote Link to comment Share on other sites More sharing options...
Mikele Posted September 6, 2017 Author Share Posted September 6, 2017 Świetne materiały, dzięki Wam za pomoc. Nie zmarnuje się. Quote Link to comment Share on other sites More sharing options...
ra12 Posted September 6, 2017 Share Posted September 6, 2017 Efekt mieniących się kolorów jest więc oszukany, ale i tak jest to lepsze niż "srebrne szybki" lub ich brak. Chyba jednak czas przerzucić się na folię z antyrefleksem.. Kawałki rozwarstwionej płyty CD/DVD podklejone od wewnątrz dają bardzo dobry efekt. Oczywiście jeśli jest na to miejsce. Zdjęcia robione od różnym kątem przy tym samym oświetleniu. created by picasa2html.com Quote Link to comment Share on other sites More sharing options...
Mikele Posted September 11, 2017 Author Share Posted September 11, 2017 ... Tę metodę znam z opowiadań, będę musiał spróbowac, bo na Twoich fotach wygląda przekonująco. A tymczasem można powoli myśleć o malowaniu i sklejaniu podwozia. Przymierzyłem też wizjery peryskopów do wieżyczki dowódcy i po małych szlifach powinno grać. Quote Link to comment Share on other sites More sharing options...
Mikele Posted September 12, 2017 Author Share Posted September 12, 2017 NATO Green z trójpaku Gunze. Quote Link to comment Share on other sites More sharing options...
Mikele Posted September 13, 2017 Author Share Posted September 13, 2017 Jeszcze trochę kolorków i przymiarka układu jezdnego. Quote Link to comment Share on other sites More sharing options...
jonathan Posted September 13, 2017 Share Posted September 13, 2017 U mnie czeka na swoja kolej. Dlatego zagladam co jakis czas Quote Link to comment Share on other sites More sharing options...
Mikele Posted September 14, 2017 Author Share Posted September 14, 2017 Zaglądaj, zaglądaj. A jak jakiś pomysł Ci wpadnie do głowy to się nie krępuj . A tymczasem Abrams nabiera kształtów: Jedną z blaszek na koszu niestety musiałem uzupełniać zapasami z przydasiów bo poszła w cholerę i do dziś nie wróciła. Na szczęście w tym miejscu na koszu będzie stać kanister, ale uzupełnić trzeba było. kadłub sklejony, czeka na szpachlę. Koła jezdne dostały akcent w postaci koloru na centralnych śrubach, niby nic a przy takich kurduplach zabawy było trochę. I tak to, cytując klasyka leci cały czas do przodu. Quote Link to comment Share on other sites More sharing options...
jayhawk60 Posted September 14, 2017 Share Posted September 14, 2017 Jak sie domyślam to będzie malowanie nato, masz jusz materiały dotyczące kamuflażu ? Quote Link to comment Share on other sites More sharing options...

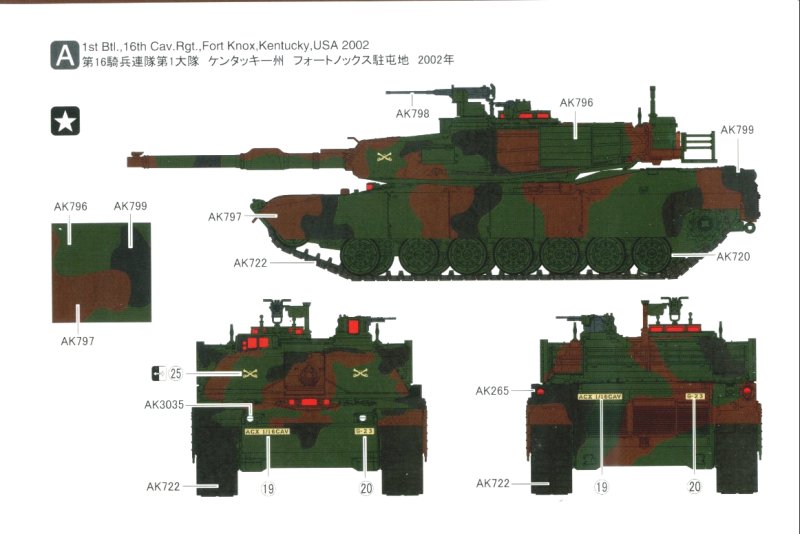

Mikele Posted September 14, 2017 Author Share Posted September 14, 2017 Przeglądam intetnety i co lepsze zdjęcia zapisuję na dysku. Ponieważ w zestawie w trójbarwnym malowaniu jest tylko jeden zestaw kalkomaniii z Fort Knox więc z kalkomaniami jest cienko. Myślę nad malowaniem w takim stylu: Oczywiście mój model będzie bez CROWSa, ale kierunek jest. Dodatkowe panele na wieży i kilka kół jezdnych w piaskowym kolorze, reszta NATO, szewron na fartuchach bocznych też malowany. Jeśli będzie można w takim przypadku uzyć kalkomanii z zestawu (nr 19 i 20) to bardzo spoko, jak nei to tragedii nie będzie. O sam schemat malowania pytałem tutaj. Patrząc na różne zdjęcia w internetach wydaje się prawdopodobne, że układ plam jest schematyczny i podobny na różnych egzemplarzach. Jeśli ktoś dysponuje takim schematem to śmiało można go linkować w temacie. Bardzo by mi pomógł. Quote Link to comment Share on other sites More sharing options...
makinen Posted September 14, 2017 Share Posted September 14, 2017 Elegancko Tobie ten szkrab wychodzi... Quote Link to comment Share on other sites More sharing options...
Mikele Posted September 14, 2017 Author Share Posted September 14, 2017 Zestaw wyjątkowo bardzo nie przeszkadza w budowie Ja to tylko sklejam do kupy Quote Link to comment Share on other sites More sharing options...
