su-57 ZVEZDA SU-57 | 1:72 | afterburner | LED

[Hangar72]

Czołem wszyscy!

Jako iż jestem nowy na forum i jest to mój pierwszy post pragnę się z wami ciepło przywitać .

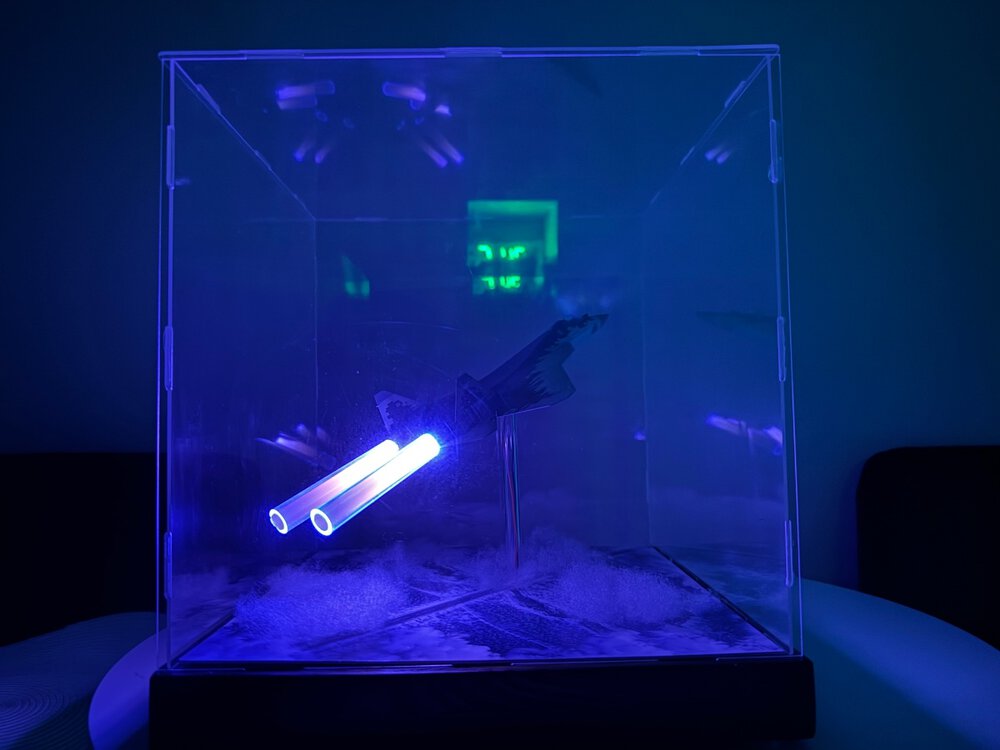

Gwiazdą tego wątku jest model rosyjskiego myśliwca SU-57 firmy ZVEZDA w skali 1:72.



Pomysł na ten model ? Nie jest to mój pierwszy model, lecz już jubileuszowy 10-ty model. Model ZVEZDA daje możliwość sklejenia go w dwóch pozycjach: w locie lub na kołach. Ja wybieram tą pierwszą opcje. Dodatkowo zacznę przygodę z elektryką, w czym jestem dosyć zielony, co prawda zielone uprawnienia 1 KV są, tylko wiedzę przydałoby się odświeżyć i się nauczyć w praktyce budować układy elektryczne, gdyż nigdy tego nie robiłem. W planach mam zrobić imitacje afterburnera z diód LED (zostałem zainspirowany filmem na yt z budowy f-35 z afterburnerem)  i przezroczystych rurek, prawdopodobnie akrylowych póki co skupiam się na aspekcie elektryki.
Samolot będzie w pozycji ze złożonym podwoziem, przedstawionym w locie na dioramie. Jest jeszcze drugi aspekt tego projektu, lecz skupmy się wpierw na suczce.

Z zakupami dot. elektryki pomaga mi na bieżąco kochany ChatGPT , póki co rodzi się we mnie pytanie czy dioda SMD potrzebuje radiotra do chłodzenia? W każdzej z dysz będą trzy diody, dwie niebieskie 3mm i jedna SMD biała ciepła pomalowana w odpowiednie kolory.

[Hangar72]

Dzisiejsze postępy:

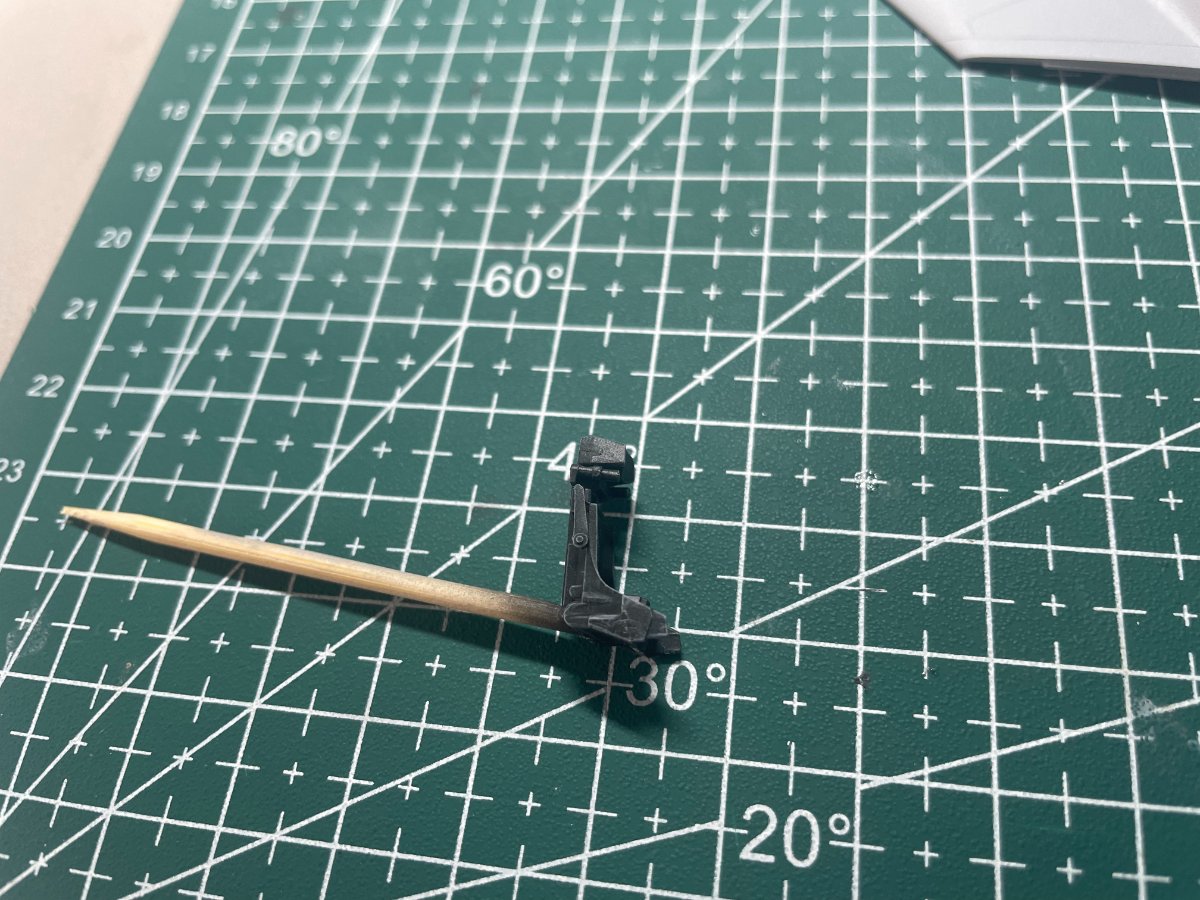

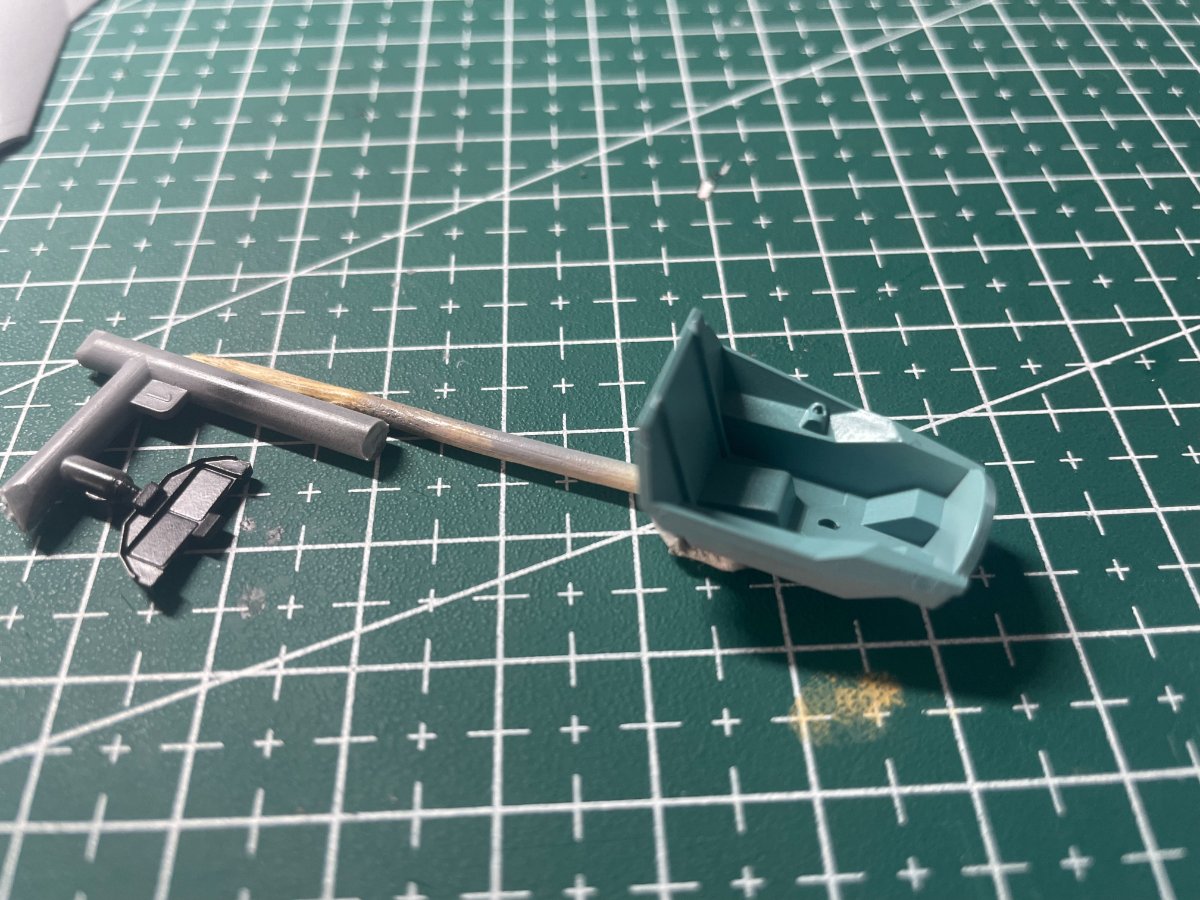

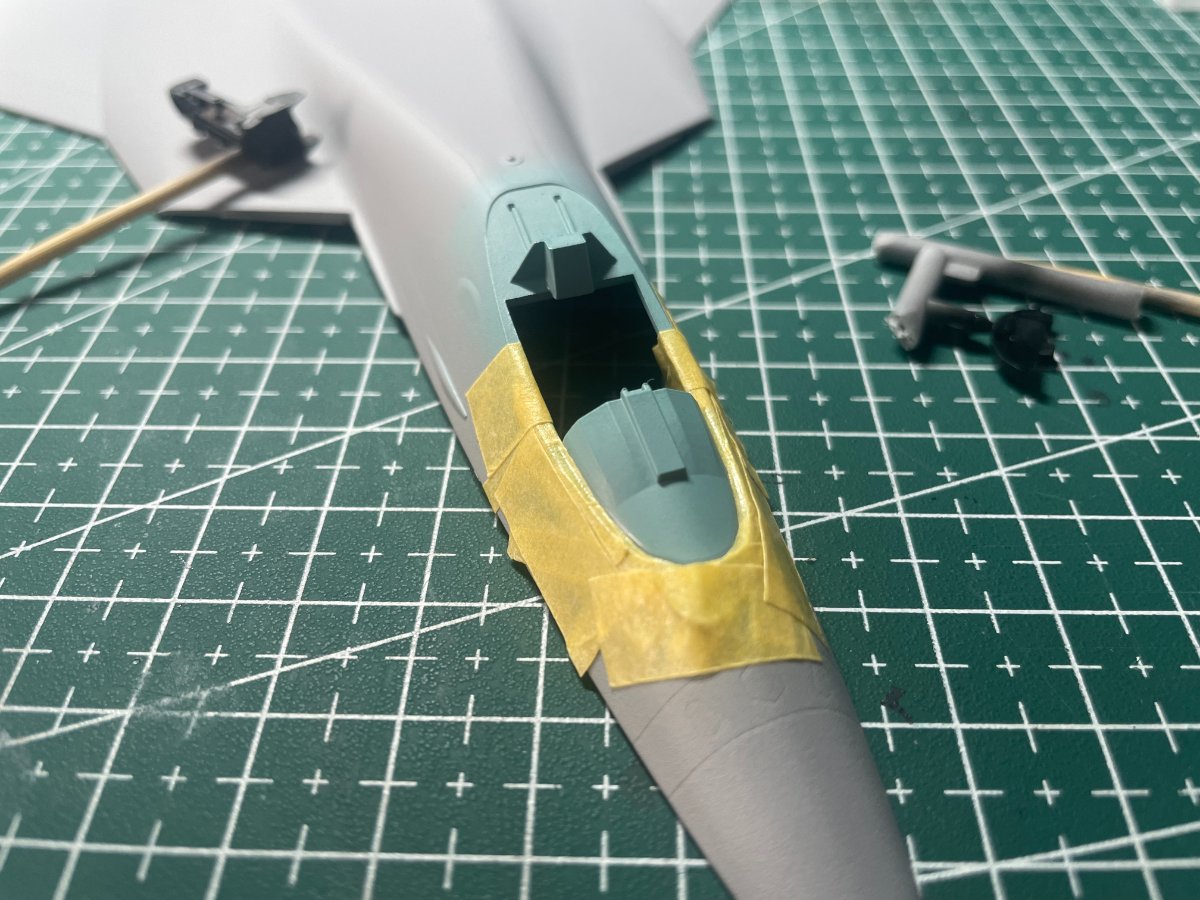

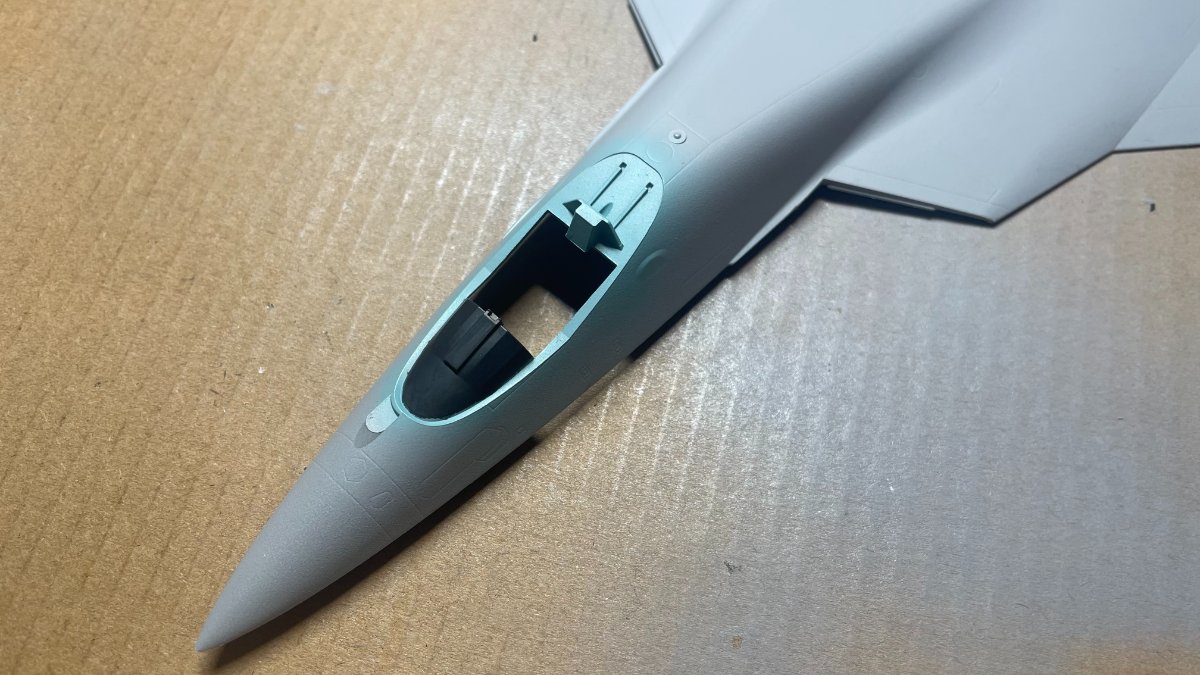

Pomalowany kokpit ( zrobiłem to akurat wcześniej) w kolor soviet cockpit blue, również pomalowane areografem siedzenie pilota na czarno, z lekkim dry brushem korzystając z koloru szarego. Kokpit i wyświetlacz również maźnięty lakierem bezbarwnym clear tamyia w sparyu pod kalkomanie.


Edytowane 2 Października przez Hangar72

[Hangar72]

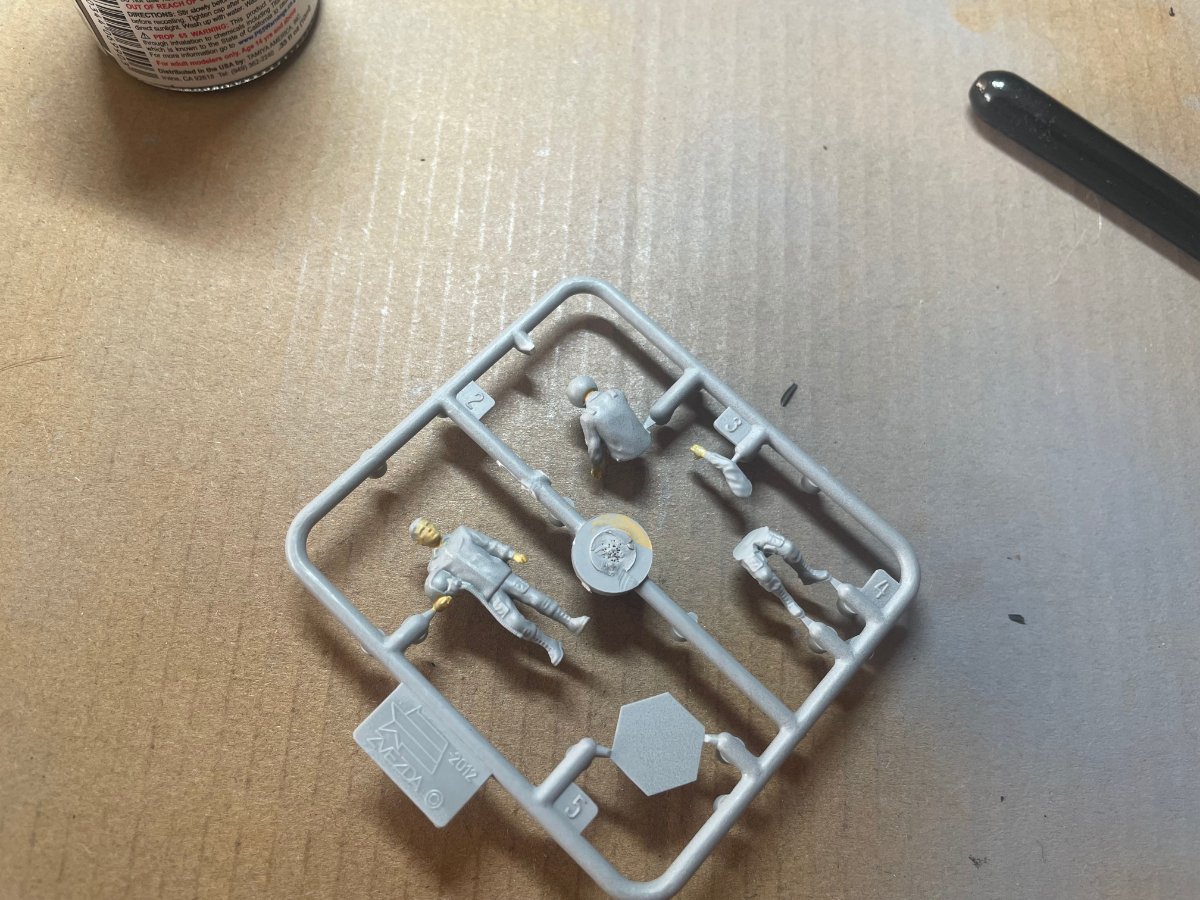

figurki z zestawu również pomalowane pędzlem ( pierwszy raz maluje tak dokładnie figurki, z reguły byłem zdania że nie ma sensu się do tego przykładać skoro i tak tego nie będzie widać, w tym wypadku jednak będzie inaczej.


[Grzes]

8 minut temu, Hangar72 napisał:

Gwiazdą tego wątku jest model rosyjskiego myśliwca SU-57

Tylko ładnie go zrób!

[pmroczko]

18 minut temu, Hangar72 napisał:

Z zakupami dot. elektryki pomaga mi na bieżąco kochany ChatGPT , póki co rodzi się we mnie pytanie czy dioda SMD potrzebuje radiotra do chłodzenia? W każdzej z dysz będą trzy diody, dwie niebieskie 3mm i jedna SMD biała ciepła pomalowana w odpowiednie kolory.



Cześć!



Proponuję jako źródło prądu wziąć kabelek USB który można podłączyć do bardzo wielu różnych rzeczy - w ten sposób nie trzeba się będzie martwić o baterie.

Jeśli chodzi o radiator, to wszystko sprowadza się do tego ile mocy chcesz przepuścić przez te diody. Jeśli to mają być moce urywające D światłem to pewnie trzeba by coś pomyśleć, ale nie widzę w tym sensu. Myślę, że prądy rzędu 10-20mA dadzą Ci odpowiednio jasne światło i powinno sie obejść bez radiatora. Dlaczego diody SMD? TTH (przewlekane) chyba lepiej by się w tym zastosowaniu sprawdziły, miejsca jest przecież dosyć.

Jedna ważna sprawa - najlepiej sprawdziło by się tu równoległe połączenie diód. Przy takim połączeniu trzeba pamiętać, że każda dioda powinna mieć własny opornik. Jeżeli spróbujesz zaoszczędzić i zrobisz jeden opornik dla dwóch diód, to diody "rozjadą się" termicznie i jedna przestanie świecić, albo może zacząć świecić o wiele słabiej.



Mam nadzieję, ze to pomoże - życzę powodzenia w budowie i pozdrawiam



Paweł

[Hangar72]

13 minutes ago, pmroczko said:



Cześć!



Proponuję jako źródło prądu wziąć kabelek USB który można podłączyć do bardzo wielu różnych rzeczy - w ten sposób nie trzeba się będzie martwić o baterie.

Jeśli chodzi o radiator, to wszystko sprowadza się do tego ile mocy chcesz przepuścić przez te diody. Jeśli to mają być moce urywające D światłem to pewnie trzeba by coś pomyśleć, ale nie widzę w tym sensu. Myślę, że prądy rzędu 10-20mA dadzą Ci odpowiednio jasne światło i powinno sie obejść bez radiatora. Dlaczego diody SMD? TTH (przewlekane) chyba lepiej by się w tym zastosowaniu sprawdziły, miejsca jest przecież dosyć.

Jedna ważna sprawa - najlepiej sprawdziło by się tu równoległe połączenie diód. Przy takim połączeniu trzeba pamiętać, że każda dioda powinna mieć własny opornik. Jeżeli spróbujesz zaoszczędzić i zrobisz jeden opornik dla dwóch diód, to diody "rozjadą się" termicznie i jedna przestanie świecić, albo może zacząć świecić o wiele słabiej.



Mam nadzieję, ze to pomoże - życzę powodzenia w budowie i pozdrawiam



Paweł

Kabel USB ? Nie wpadłem na to bardzo ciekawy pomysł, wtedy można by go podłączyć do jakiejś ładowarki ( zależy jakie napięcie podaje), moim zamysłem jest aby cała diorama była przenośna dlatego chciałem użyć 8x bateria AA NiMH które można by było ładować a całą dioramę można by było przenosić, posiadam również zasilacz od paska led z wejściem 230v a wyjściem 12v DC, tylko właśnie kłóci się to z moim zamysłem.

ChatGPT stwierdza że prądy będą w granicy (≈9–12 mA). Dlaczego diody SMD ? ponieważ taką diode mógłbym pomalować ( w sercu, rdzeniu na pomarańczowo tamyia clear orange, a na zewnątrz po obwódce tamyia clear orange), nie wiem czy zwykła czerwona didoa dyfuzyjna by dawała odpowiedni kolor, mówimy to o dopalaczu.

Równoległe połączenie czyli każda dioda posiada swój rezystor, tak ? Też myśle że to będzie sensowne.

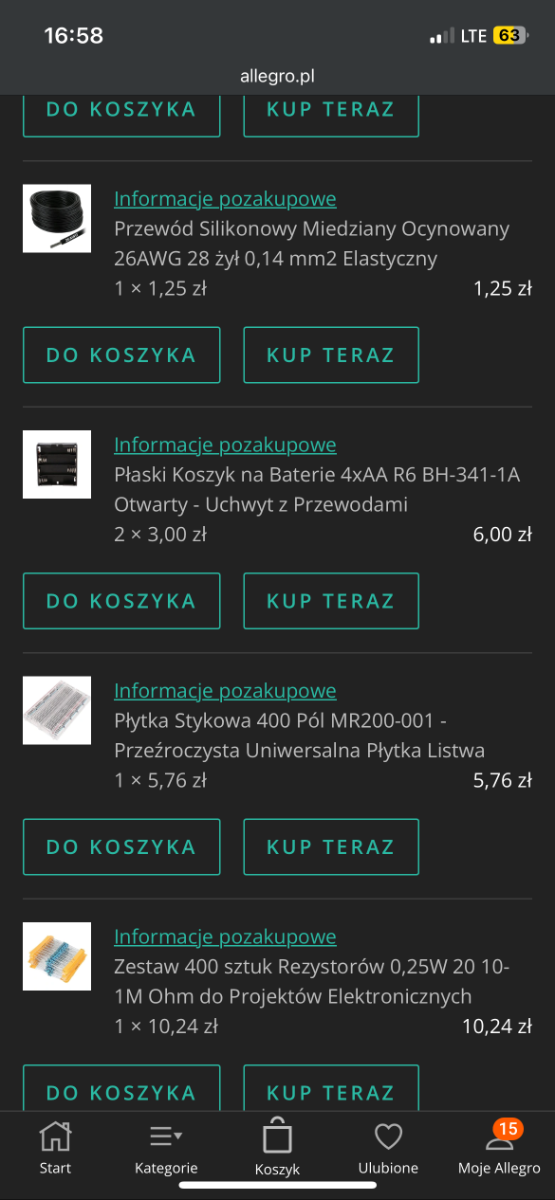

Kolega widzę obeznany w temacie, to powiem ci co mam w koszyku na allegro:
Przewód Silikonowy Miedziany 26AWG 28 żył 0,14 mm2 czerwony i czarny,
Dioda LED 3mm niebieska - jasna - clear 20mA - 460-465nm - 10 szt,

Dioda Power LED 1W Ciepła Biała 3050–3250K 95–110 lm SMD - do Oświetlenia,
Kabel Połączeniowy JST PH2.0 2PIN 20 cm - Przewód do Elektroniki i DIY,
plus tam koszyk na baterie 2x 4 sloty na  AA bo nie nie było 8xAA,
i zestaw rezystorów.

Edytowane 2 Października przez Hangar72

[pmroczko]

Cześć!

Szacując prąd = 10mA, 4V spadku napięcia na diodzie mamy 40mW mocy, z tego część to światło, więc nie wydaje się, żeby był jakiś problem z temperaturą ani na diodzie, ani na oporniku (1V spadku razy 10mA czyli 10mW mocy).

Gdyby to był mój model, to wziąłbym diodę do montażu TTH, czyli "z nóżkami" - było by łatwiej zlutować i zamontować. A pomalować na kolor możesz przednią powierzchnię tego przezroczystego pręta, która będzie oświetlana diodą. Okrągłe diody mają soczewkę która kształtuje światło w odpowiednim kącie, to może być pomocne.

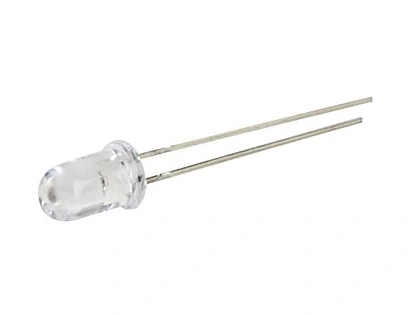

Co do listy zakupów - tak teraz patrzę... Dioda LED 3mm - spodziewałbym się takiej:





Jeżeli taka miała być, to polecałbym 5mm albo większą - można by ją nawet oszlifować od boku i zrobić tak, żeby wypełniła cały wydech.

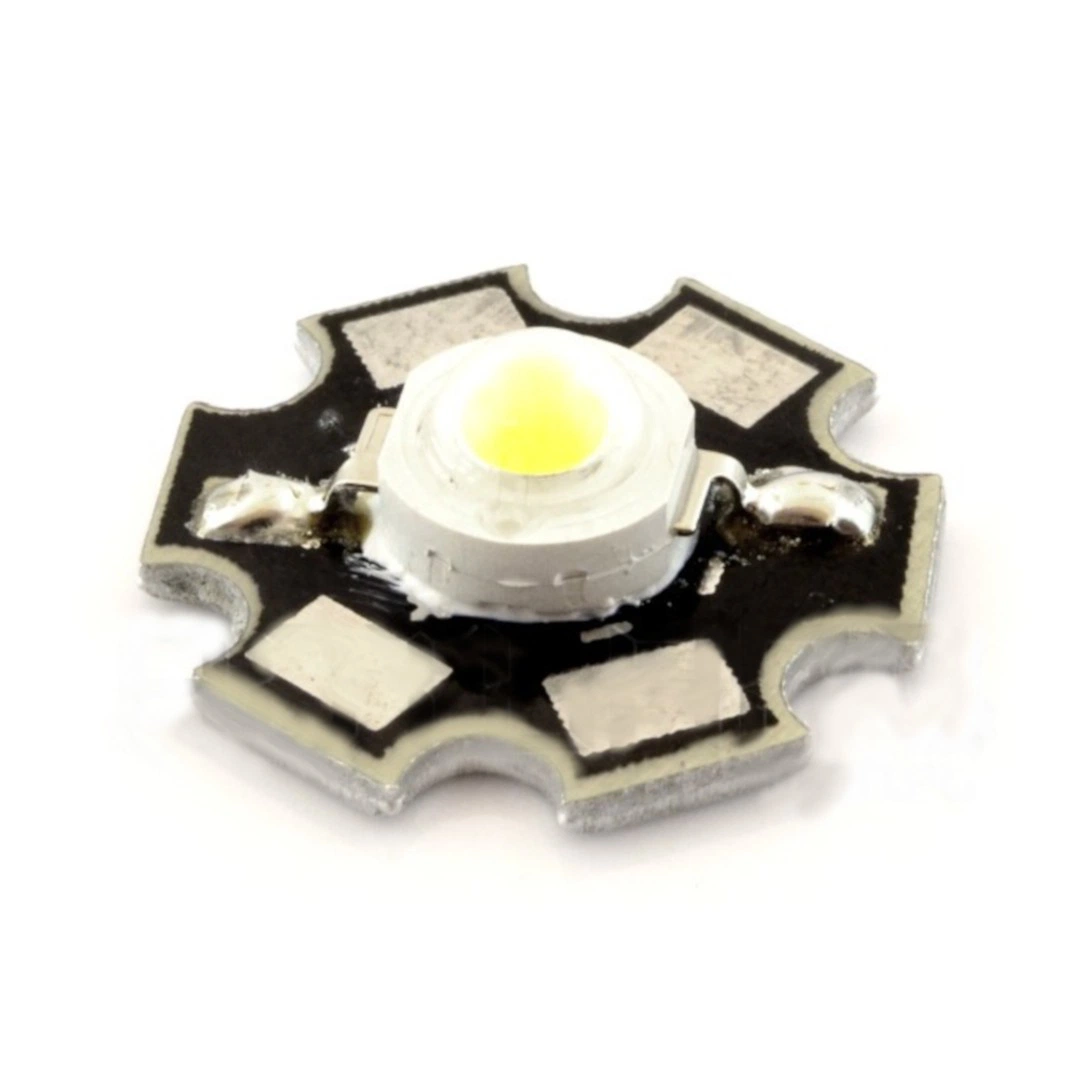

Power LED 1W - tak wygląda z radiatorem:



To już jest overkill, 1W dioda to odpowiednik 20W żarówki - 2-3 takie i masz reflektor samochodowy.



Jak u Ciebie z lutowaniem? Połączenia najlepiej by było zlutować, wtedy będą pewne. Z wtyczkami to nie do końca wiadomo...



Życzę powodzenia i pozdrawiam



Paweł

[Hangar72]

On 10/3/2025 at 1:28 AM, pmroczko said:

Cześć!

Szacując prąd = 10mA, 4V spadku napięcia na diodzie mamy 40mW mocy, z tego część to światło, więc nie wydaje się, żeby był jakiś problem z temperaturą ani na diodzie, ani na oporniku (1V spadku razy 10mA czyli 10mW mocy).

Gdyby to był mój model, to wziąłbym diodę do montażu TTH, czyli "z nóżkami" - było by łatwiej zlutować i zamontować. A pomalować na kolor możesz przednią powierzchnię tego przezroczystego pręta, która będzie oświetlana diodą. Okrągłe diody mają soczewkę która kształtuje światło w odpowiednim kącie, to może być pomocne.



Co do listy zakupów - tak teraz patrzę... Dioda LED 3mm - spodziewałbym się takiej:





Jeżeli taka miała być, to polecałbym 5mm albo większą - można by ją nawet oszlifować od boku i zrobić tak, żeby wypełniła cały wydech.



Power LED 1W - tak wygląda z radiatorem:



To już jest overkill, 1W dioda to odpowiednik 20W żarówki - 2-3 takie i masz reflektor samochodowy.



Jak u Ciebie z lutowaniem? Połączenia najlepiej by było zlutować, wtedy będą pewne. Z wtyczkami to nie do końca wiadomo...



Życzę powodzenia i pozdrawiam



Paweł

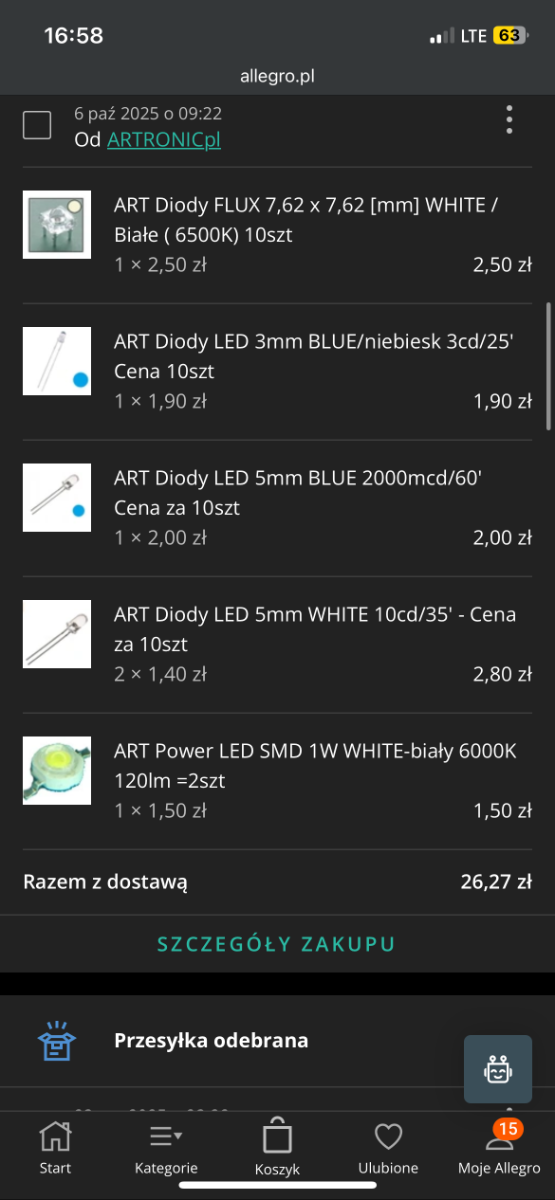

Właśnie są w drodze komponenty potrzebne do budowy instalacji elektrycznej. Zamówiłem dodatkowo te diody SMD z ciekawości. Również zamówiłem rurki akrylowe (nie pręty ) potrzebne do imitacji płomieni, jeden większy drugi mniejszy (średnica) który będzie wchodzi w ten większy, większy pozostanie bez zmian, lekko go oszlifuję aby się mieścił, a drugi będę podgrzewany aby uformować storzek który będzie w środku.
czy mógłbyś mi na podstawie tego co mam rozpisać jak to podłączyć ? Schemat by był bardzo przydatny, a propos lutowania to nie mam z tym żadnych problemów ; )



Pozdrawiam,

Łukasz

[Qz9]

Tylko akurat tym ruskom to się świecą dopalacze na niebiesko. Tak jak w sukach 35. Popatrz na zdjęcia. Nie wiem co oni tam wsadzili ale na pokazach i na zdjeciach widać, że dużo niebieskiego ognia tam w rurze powstaje.

Edytowane 6 Października przez Qz9

[Hangar72]

4 minutes ago, Qz9 said:

Tylko akurat tym ruskom to się świecą dopalacze na niebiesko. Tak jak w sukach 35. Popatrz na zdjęcia. Nie wiem co oni tam wsadzili ale na pokazach i na zdjeciach widać, że dużo niebieskiego ognia tam w rurze powstaje.

To się pomaluje na niebiesko/fioletowo tą środkową diodę, jest biała to nie będzie problemem.

[pmroczko]

Cześć!

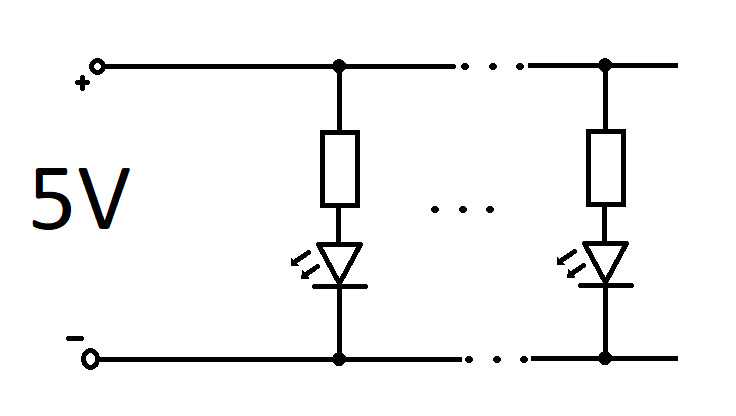

No to jeśli chodzi o schemat potrzebujesz coś takiego:





5 Woltów bierzesz z kabelka USB, a oporniki dobierasz tak:



Od 5V odejmujesz spadek napięcia na diodzie (szacunkowo: dla białych i niebieskich 4V, dla czerwonych i zielonych 2V. Dla każdej diody można też to zmierzyć multimetrem). Załóżmy dla niebieskiej diody od 5V - zasilanie odejmujemy 4V na diodzie i dostajemy 1V. Dzielimy to przez prąd, który chcemy przepuszczać przez diodę - np. 10mA czyli 0,01A. 1 / 0,01 to 100, czyli potrzebujemy opornik 100 Omów.



Inny przykład - dla zielonej diody: Od 5V odejmujemy 2V spadku na diodzie i dostajemy 3V. To dzielimy przez prąd który chcemy przepuścić, na przykład 20mA = 0,02A. 3/0,02 = 150 czyli potrzebujemy opornik 150 Omów.



Po podłączeniu, jak już dioda świeci, można na jej końcówkach pomierzyć napięcie i to właśnie jest ten spadek napięcia na diodzie, który bierzemy do powyższych obliczeń.



Mam nadzieję, że to pomoże - daj znać jak poszło albo ewentualnie gdyby jeszcze jakieś pytania były, życzę powodzenia i pozdrawiam



Paweł









[Hangar72]

Części przyszły, jeszcze czekam na rurki, w sobotę mają być.

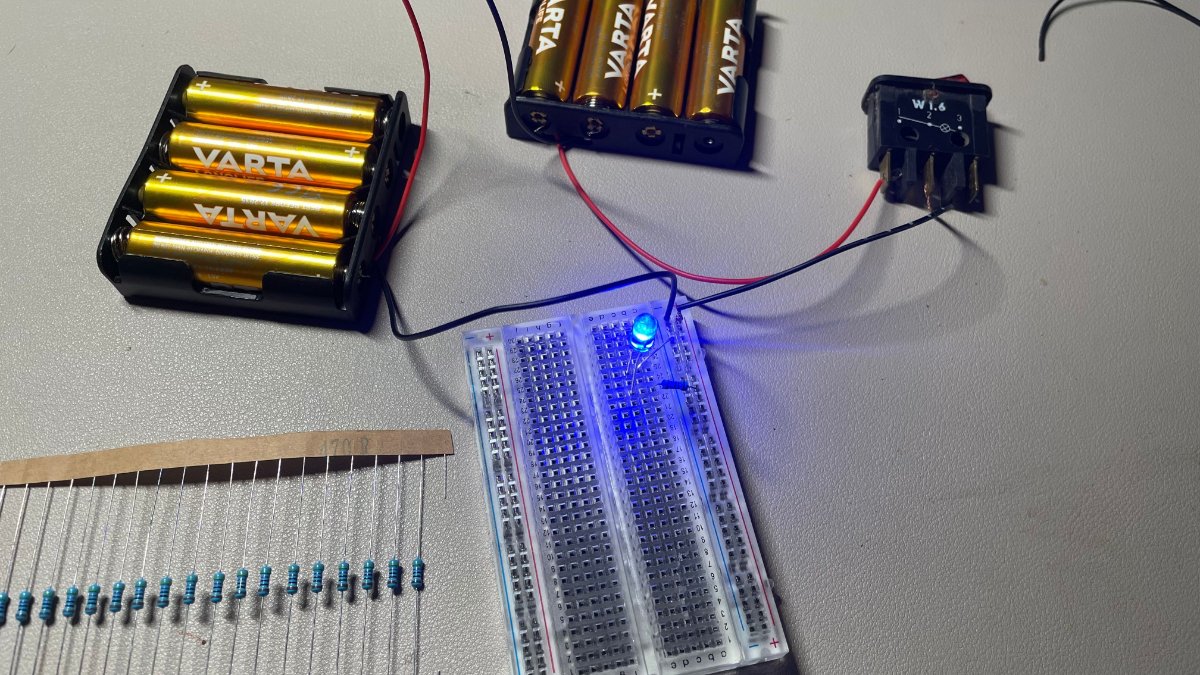

Zaczynam testy, udało mi się dzisiaj połączyć dwa koszyki na baterie AA.

• Napięcie wyjściowe : około 12,80 V
• dioda niebieska: prąd max. 20mA (~3,75V)
• dioda biała:  (20mA) (3V)

Zastosowałem rezystor 470 ohm i w rezultacie dioda zaświeciła.

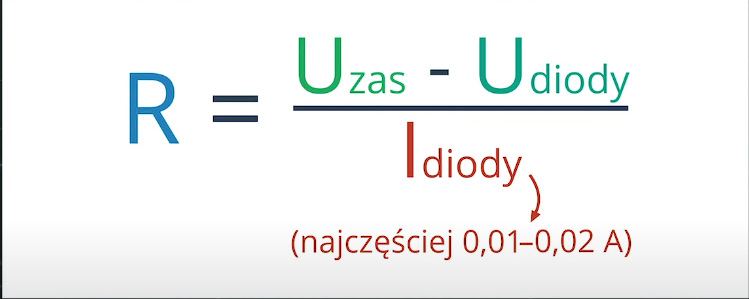

• obliczenia na rezystor dla jednej diody niebieskiej : (12,80V - 3,75V) : 0,02 = 452,5 ohm
• obliczenia na rezystor dla jednej diody białej: (12,80V - 3V) : 0,02 = 490 ohm

Dysponuje rezystorami 470 ohm i 680 ohm, na obu wydaje mi się jest taki sam efekt, myślę że zostanę przy 470 ohm dla obu diód.

Używam bread board do testowania, w najbliższych dniach będę próbował podłączyć wszystkie 6 diod na raz, wish me luck !

[pmroczko]

Cześć!

No i ładnie.

Jak mówi reklama: jeśli nie widać różnicy, to po co przepłacać? Czyli jeśli podobny efekt masz z rezystorem 470 Omów i 680 Omów, to weź 680. Prąd będzie mniejszy, mniej się będzie wszystko grzać i baterie na dłużej starczą.

A propos - czyli nie idziesz w USB tylko jednak w baterie?

Życzę powodzenia i pozdrawiam!

Paweł

[Hangar72]

On 10/6/2025 at 11:59 PM, pmroczko said:

Cześć!

No to jeśli chodzi o schemat potrzebujesz coś takiego:





5 Woltów bierzesz z kabelka USB, a oporniki dobierasz tak:



Od 5V odejmujesz spadek napięcia na diodzie (szacunkowo: dla białych i niebieskich 4V, dla czerwonych i zielonych 2V. Dla każdej diody można też to zmierzyć multimetrem). Załóżmy dla niebieskiej diody od 5V - zasilanie odejmujemy 4V na diodzie i dostajemy 1V. Dzielimy to przez prąd, który chcemy przepuszczać przez diodę - np. 10mA czyli 0,01A. 1 / 0,01 to 100, czyli potrzebujemy opornik 100 Omów.



Inny przykład - dla zielonej diody: Od 5V odejmujemy 2V spadku na diodzie i dostajemy 3V. To dzielimy przez prąd który chcemy przepuścić, na przykład 20mA = 0,02A. 3/0,02 = 150 czyli potrzebujemy opornik 150 Omów.



Po podłączeniu, jak już dioda świeci, można na jej końcówkach pomierzyć napięcie i to właśnie jest ten spadek napięcia na diodzie, który bierzemy do powyższych obliczeń.



Mam nadzieję, że to pomoże - daj znać jak poszło albo ewentualnie gdyby jeszcze jakieś pytania były, życzę powodzenia i pozdrawiam



Paweł









Mam pytanie odnośnie tego schematu, nie wiem czy dobrze rozumiem te połączenia przewodów “skrzyżowania” z kropkami, czy w rzeczywistości wygląda to tak że z kabla odchodzą tak jak na rysunku, idzie kabel wzdłuż i na każdym z połączeń robimy tak jakby skrzyżowanie? I na końcu na ostatniej diodzie po prostu tak jakby zamykamy obwód ?

[BRAVO112]

wszystko bardzo ladnie, tylko najpierw zbudujcie ten samolot !

[Hangar72]

Just now, BRAVO112 said:

wszystko bardzo ladnie, tylko najpierw zbudujcie ten samolot !

Właśnie o to w tym chodzi że zanim go zbuduje muszę to zrobić , bez układu elektrycznego nie mam jak ruszyć dalej, trzeba go schować w środku samolotu i skleić połówki, później to tylko z górki.

pozdrawiam

[BRAVO112]

ok - juz nie przeszkadzam

[pmroczko]

3 godziny temu, Hangar72 napisał:

Mam pytanie odnośnie tego schematu, nie wiem czy dobrze rozumiem te połączenia przewodów “skrzyżowania” z kropkami, czy w rzeczywistości wygląda to tak że z kabla odchodzą tak jak na rysunku, idzie kabel wzdłuż i na każdym z połączeń robimy tak jakby skrzyżowanie? I na końcu na ostatniej diodzie po prostu tak jakby zamykamy obwód ?



Cześć!

Zgodnie z normą "kropki" muszą być tam, gdzie przewody się łączą, bez kropek teoretycznie było by to tylko skrzyżowanie (bez połączenia). W praktyce możesz to zrobić w bardzo różny sposób, tak długo jak jedna nóżka każdego opornika jest podłączona z jednym plusem zasilania (wszystkie oporniki razem) a wszystkie katody diód połączone razem (i do minusa zasilania). To jest właśnie połączenie równoległe - prądy na diodach się sumują (i mogą być różne na każdym zestawie opornik-dioda), a napięcie zasilające każdy zestaw opornik-dioda jest takie samo.

Mam nadzieję, że wyjaśniłem - jakby jeszcze były pytania to proszę pisz. Życzę powodzenia i pozdrawiam!

Paweł

[Hangar72]

12 minutes ago, pmroczko said:



Cześć!

Zgodnie z normą "kropki" muszą być tam, gdzie przewody się łączą, bez kropek teoretycznie było by to tylko skrzyżowanie (bez połączenia). W praktyce możesz to zrobić w bardzo różny sposób, tak długo jak jedna nóżka każdego opornika jest podłączona z jednym plusem zasilania (wszystkie oporniki razem) a wszystkie katody diód połączone razem (i do minusa zasilania). To jest właśnie połączenie równoległe - prądy na diodach się sumują (i mogą być różne na każdym zestawie opornik-dioda), a napięcie zasilające każdy zestaw opornik-dioda jest takie samo.

Mam nadzieję, że wyjaśniłem - jakby jeszcze były pytania to proszę pisz. Życzę powodzenia i pozdrawiam!

Paweł

Czyli dobrze rozumiem, układ ma wygląd jak  szyny kolejowe, lewa szyna plus np. Prawa minus i pomiędzy podkłady kolejowe to połączone diody z opornikami

[pmroczko]

Tak, można też to zrobić tak. Nawet fachowo się mówi "szyna zasilajaca" o tym głównym przewodzie plusowym albo minusowym.



Albo, jeśli to wygodniej, to można zarówno plusa jak i minusa zrobić w formie "gwiazdy".

[Hangar72]

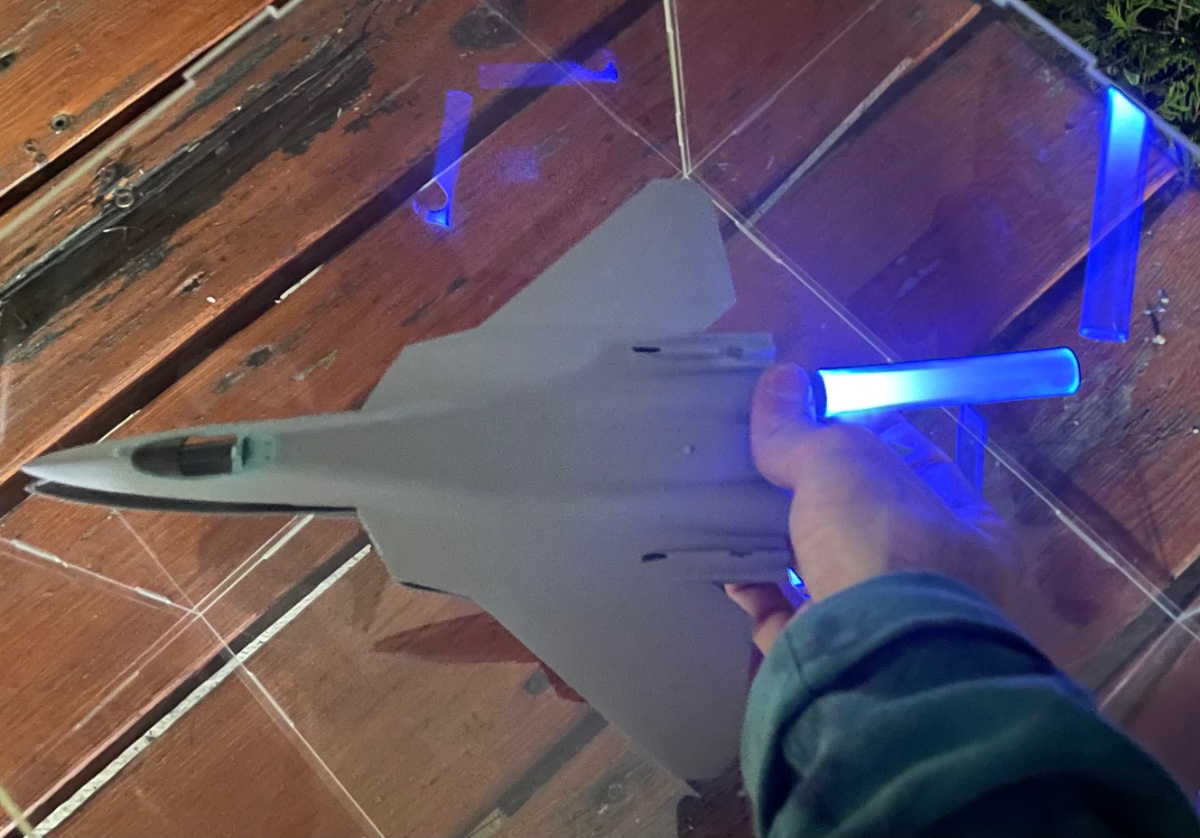

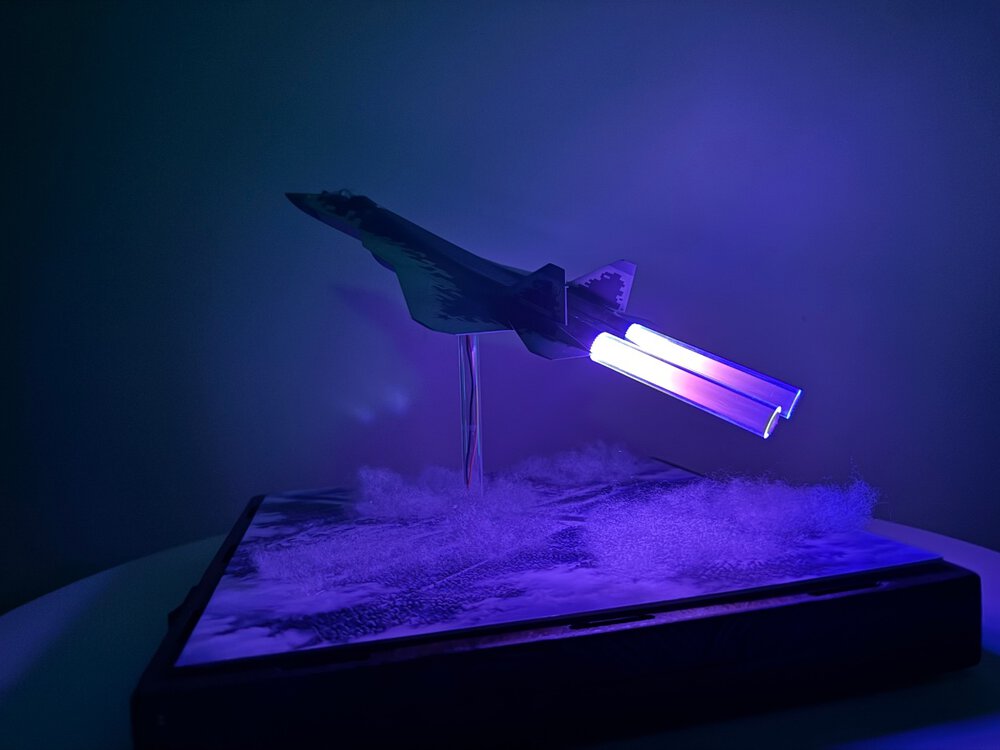

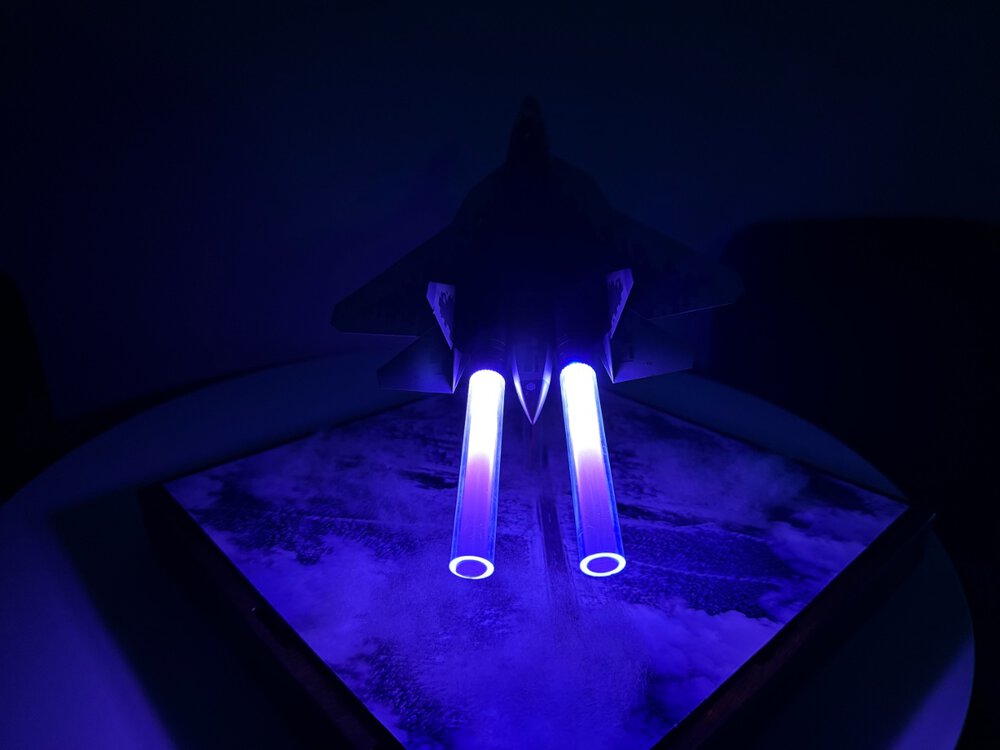

Oto i postępy przy pracach nad afterburnerami.

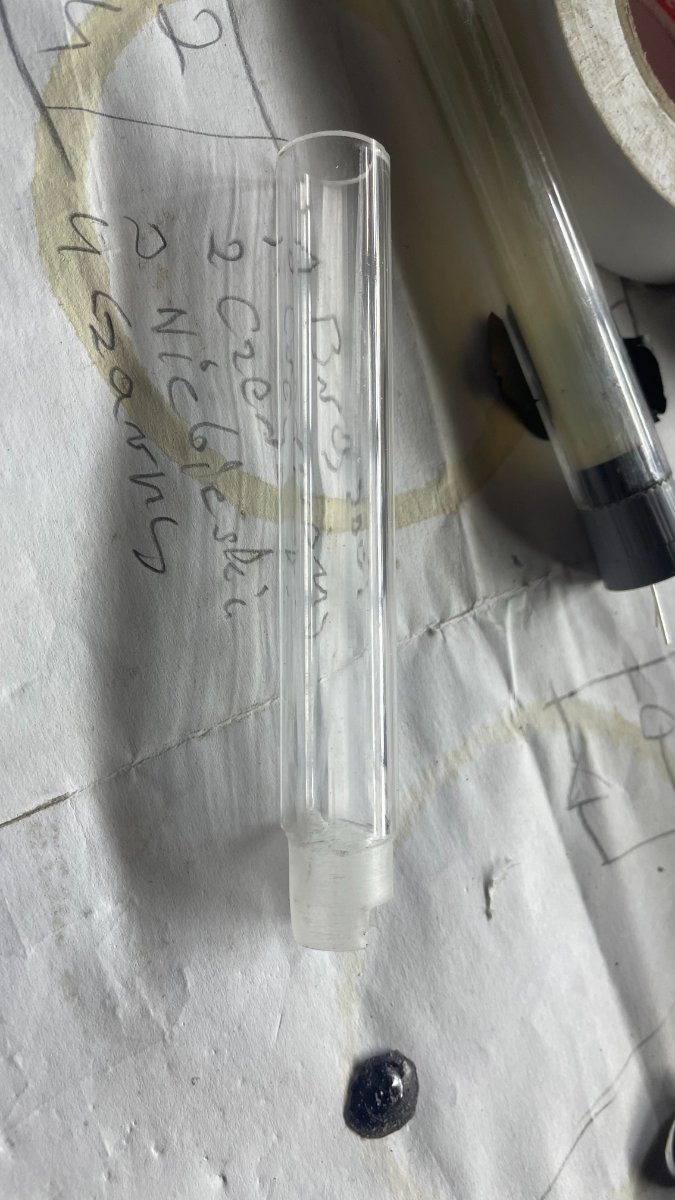

Rurka akrylowa oszlifowana aby weszła w dyszę.

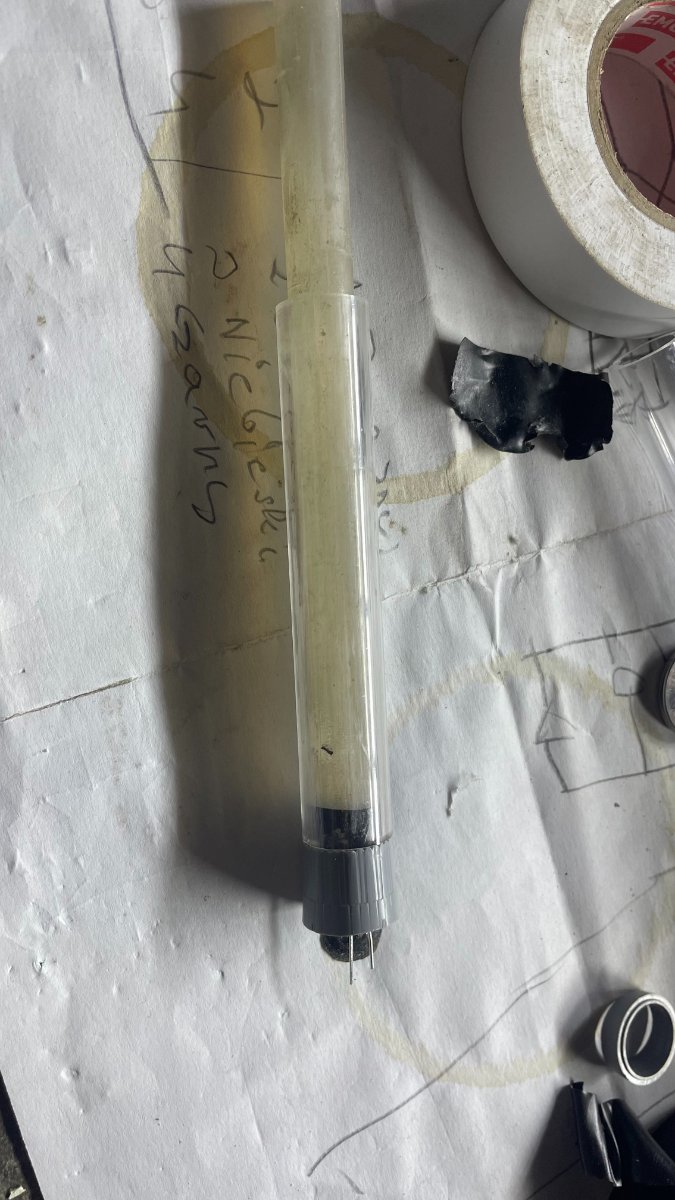

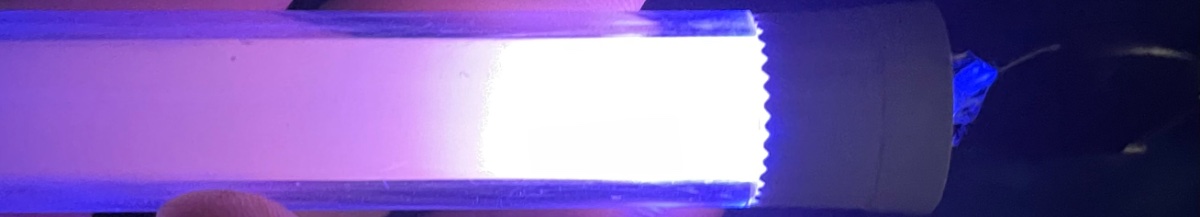

a tutaj rurka kleju na gorąca, z wywierconym otworem na białą diodę, owiniętą dookoła czarną taśmą izolacyjną.  Klej również został owinięty taśmą, aby światło się nie mieszało.

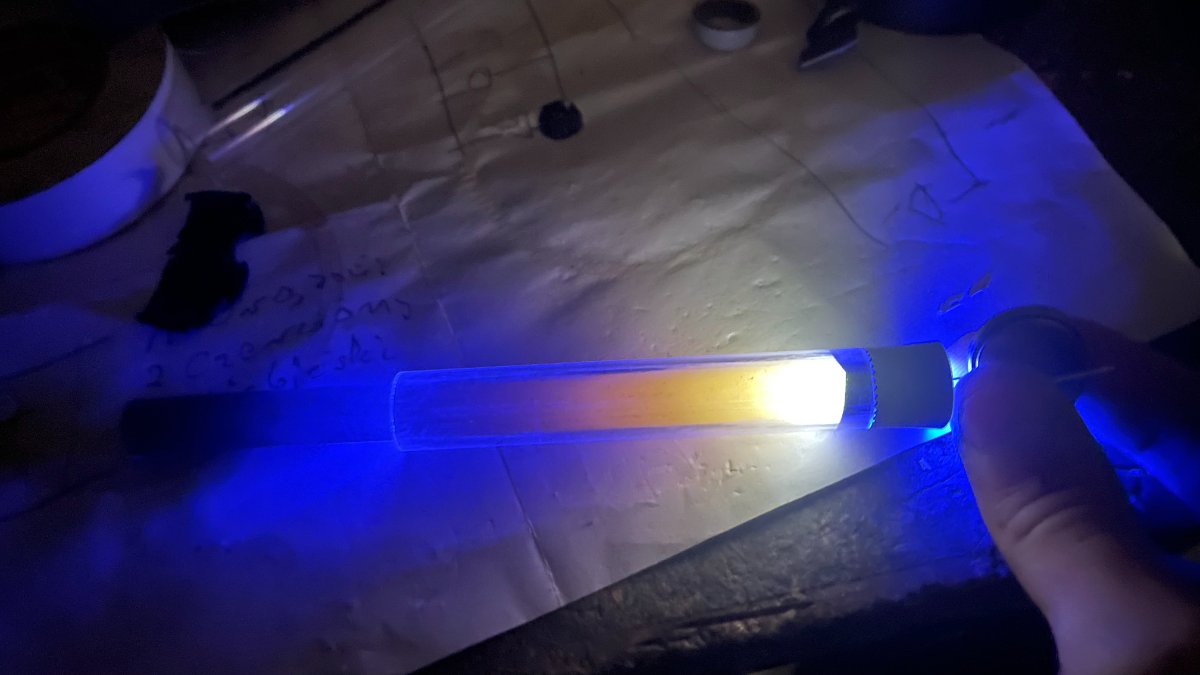

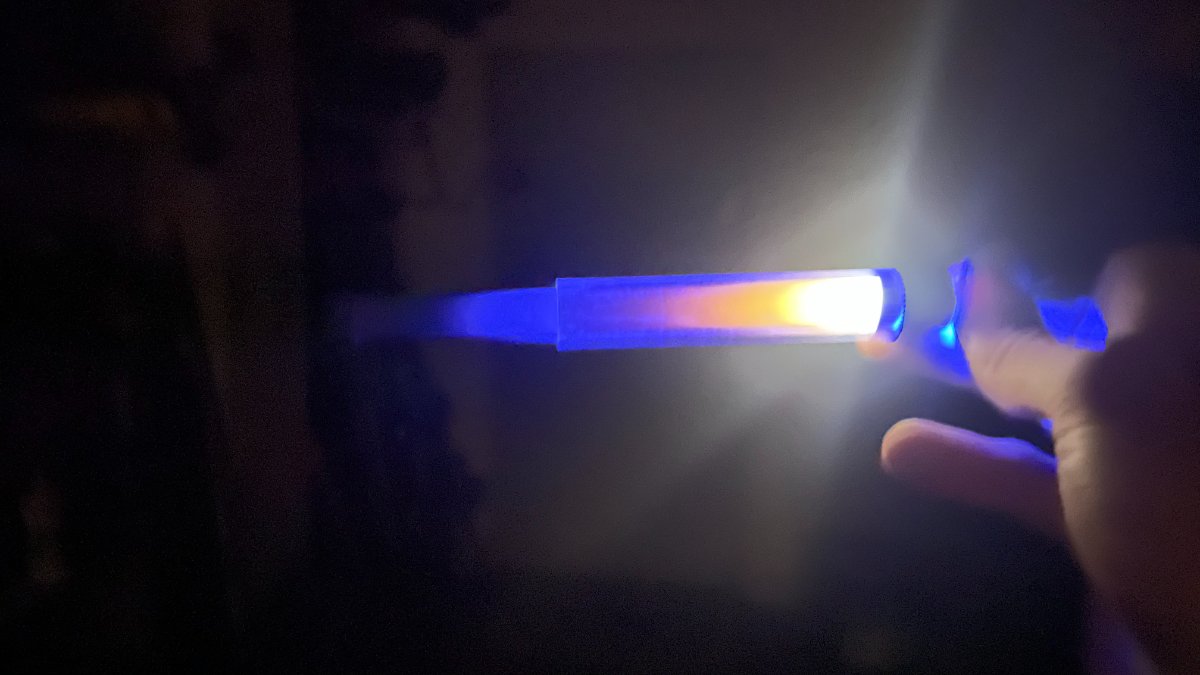

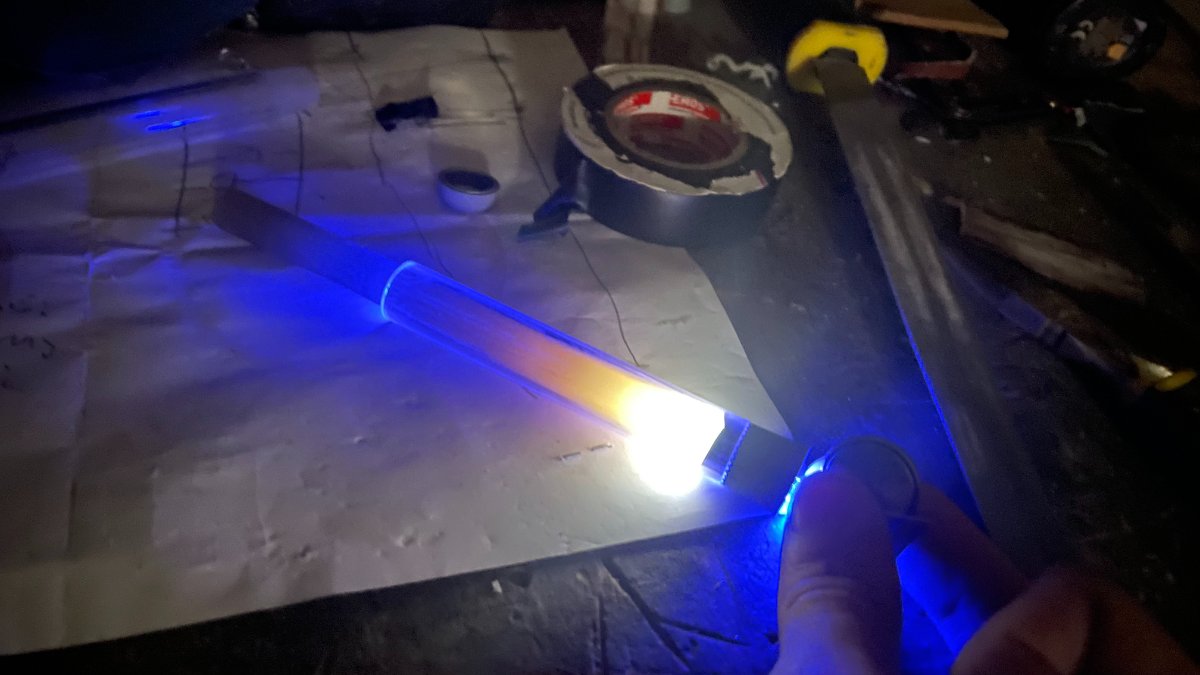

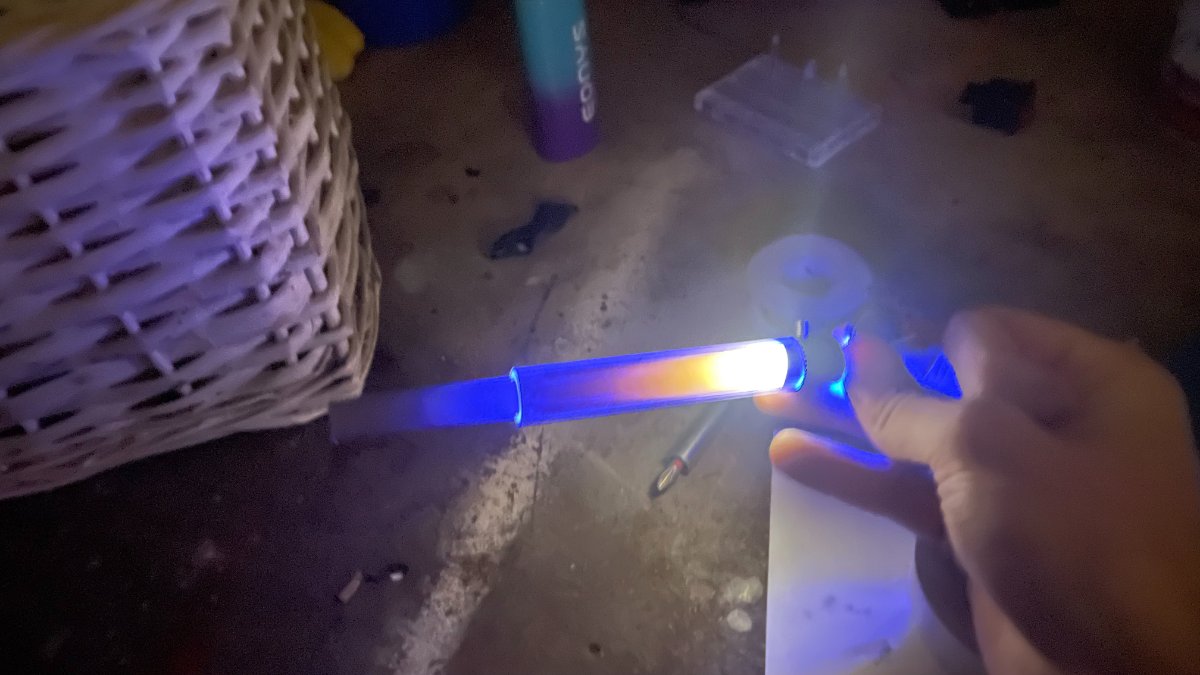

a tutaj dioda niebieska oświetla rurkę, a biała oświetla klej.





Teraz będę pracował nad ringami od afterburnera.  Muszę jeszcze ustalić na jaki dokładny kolor pomalować wewnętrzną diodę, myślałem żeby bardziej na niebiesko/fioletowo/pomarańczowo, aby płomień był nieco bardziej niebieski. Kwestia jeszcze do przemyślenia.

Edytowane 19 Października przez Hangar72

[Hangar72]

[chorąży]

Całkiem fajnie się prezentuje, nie przypuszczałem, ze taki efekt można uzyskać



[smialus]

No ciekawie to będzie wyglądać. Ale kierowniki do przemalowania, kombinezon granatowy ewentualnie piaskowy, z takimi szarymi się nie spotkałem. Będę zaglądał bo temat ciekawy.

[pmroczko]

Cześć!

Wygląda dobrze, wysiłek się opłacił! Z jakim prądem te diody pracują? Życzę powodzenia i pozdrawiam!

Paweł
