Lublin R-XIII ter + R-XIIID 1/48


kawalek74

Rekomendowane odpowiedzi

bardzo zacnie kolega sobie poczyna, nie ukrywam iż mam go także na warsztacie ale do twego wykonania to lataświetlne

natomiast mam pare pytań do wersji pływakowej



1 robisz wersje ter czy G bo mam poważny problem aby ustalić szczegóły: dół masz z G (choć brak miejsca na aparat), natomiast wolanty (czyli "kierownica") chyba był tylko w ter ?

=> nie szukam dziur tylko próbuje zebrać info bo ja sie w tym gubię , a w lotnictwie to to jest mój 1 model

2 czy masz jakieś zbliżenia na pływaki - bo widzę iż robisz je z podziałami "miraga" a gdzieś spotkałem opinie iż były gładkie ?

3 sznurowane dojścia do wnętrza kadłub - gdzieś wyczytałem iż były z obu stron za kabiną - ale nie ma zdjęć tego rozwiązania - widzę iz Ty zrobiłeś tylko z jednej masz na to jakiś "papier "?



podstawa pod karabin ... miodzio

gratuluje i przyznaje iż podpatruje i podglądam z zazdrością

Odnośnik do komentarza
Udostępnij na innych stronach

  • Odpowiedzi 50
  • Created
  • Ostatniej odpowiedzi

Top Posters In This Topic

Staram się coś zrobić ale ta moja praca trwa już zbyt długo (brak czasu)

Ad1. Robię wersję TER o czym świadczy brak otworu w podłodze oraz zamocowany wolant. Nie ukrywam że mogłem popełnić błędy w sposobie mocowania wolanta przy podłodze.

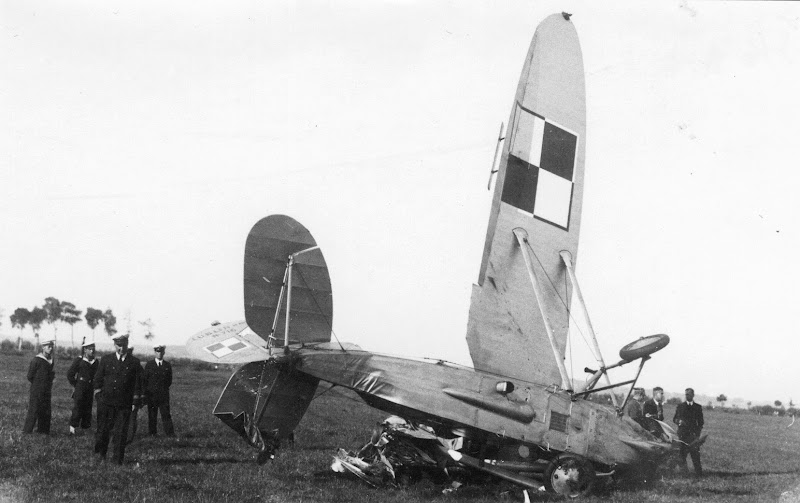

poniżej szczegóły podłogi od strony zew. wersji G. nr 716\






Ad2. Jeżeli chodzi o pływaki to z tego co ja wyczytałem były robione metalowe i z jakiejś sklejki lub drewna. Te pierwsze miały widoczną linię podziału a te drugie były gładkie. Mój Lublin będzie miał pozostawione pływaki w takiej postaci jaka jest.

Numer samolotu będzie 707 lub 710, jeśli ktoś wie w jaki sposób były rozmieszczone linki sterów na pływakach i w srodku nich to proszę o pomoc



Ad3. Sznurowanie robiłem na podstawie zdjęć oraz rysunków z monografii Lublina. Tak jak pisze wykonałem je z jednej strony bo nie widziałem na żadnym zdjęciu aby istniało dojście od strony prawej do kadłuba (jak widać na moim samolociku to chyba troszkę za małe jest to sznurowanie i chyba powinno być do samego steru kierunku)

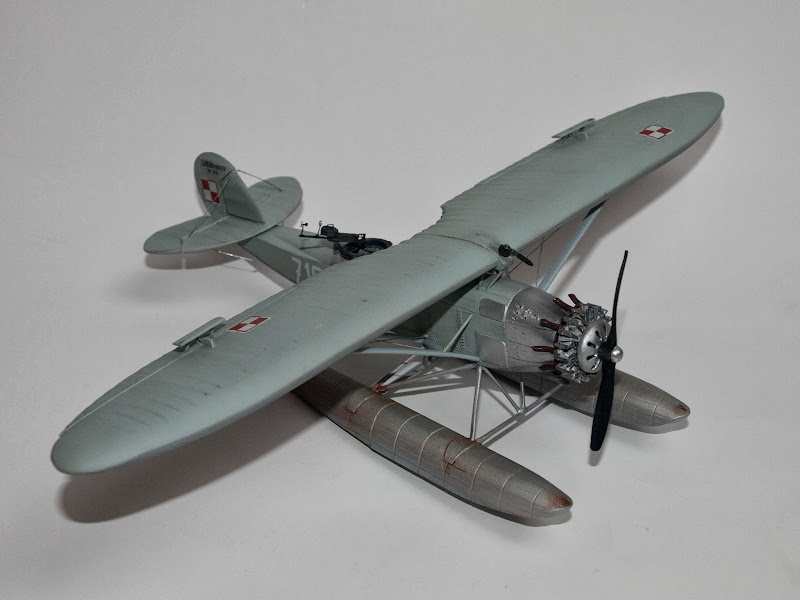

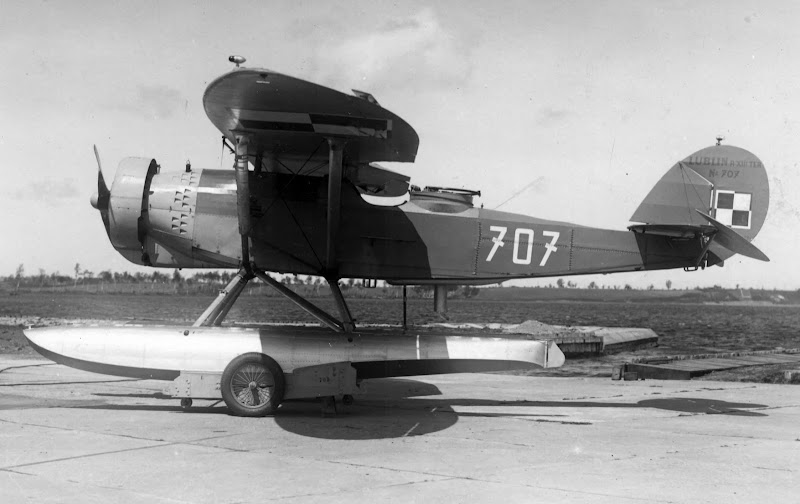

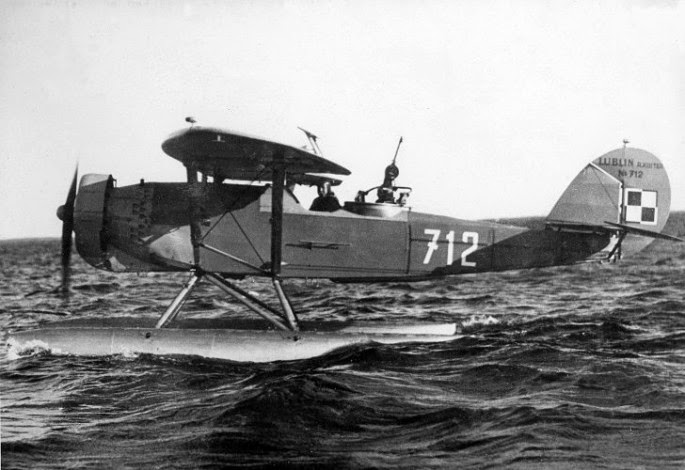

Wrzucam jeszcze kilka fotek z ogólnym widokiem na którym ładnie widać niektóre szczegóły.









Pozdrawiam Cię Laskonogi i życzę udanego składania tego CUDA.\

Możliwe że skończysz prze de mną , powodzenia.

Jeśli potrzebujesz jakiejś dokumentacji foto to chętnie podeślę mailem (zebrałem troszkę fotek lepszej i gorszej jakości z internetu)

Odnośnik do komentarza
Udostępnij na innych stronach

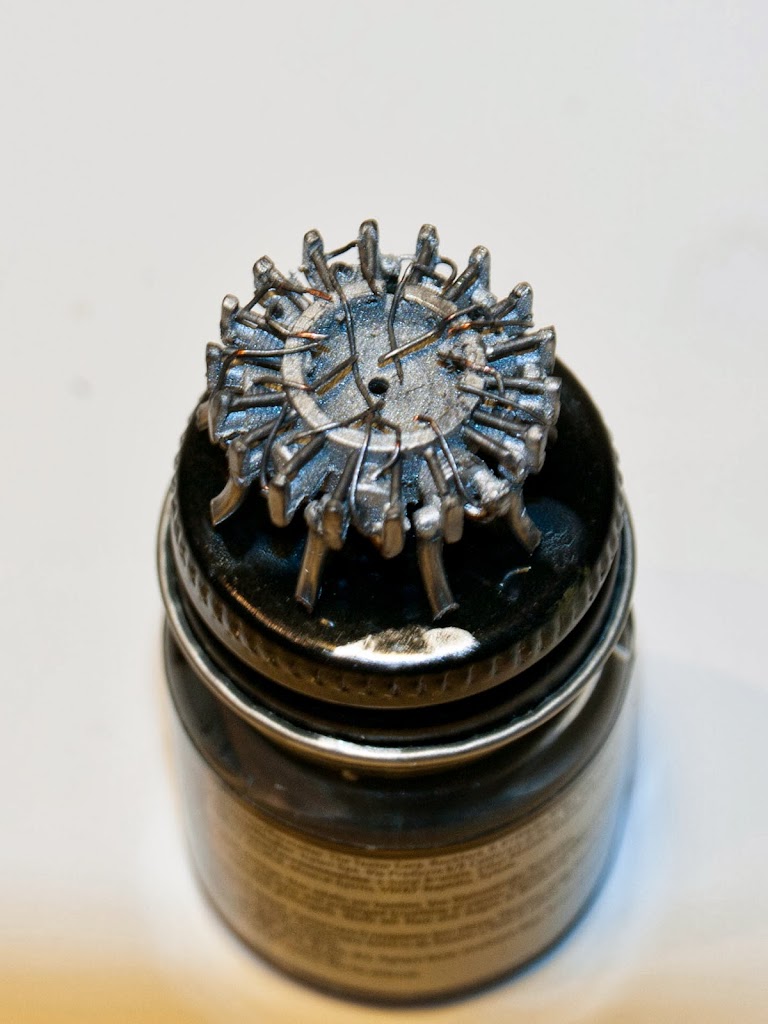

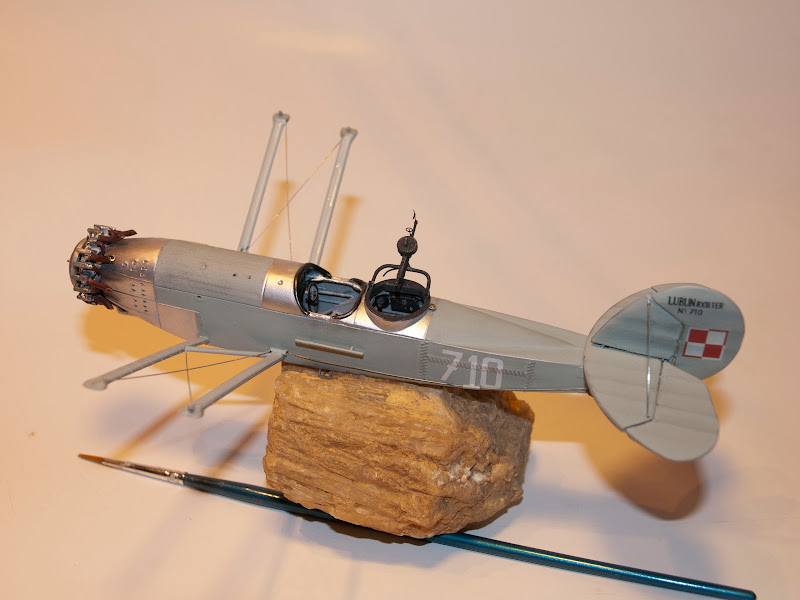

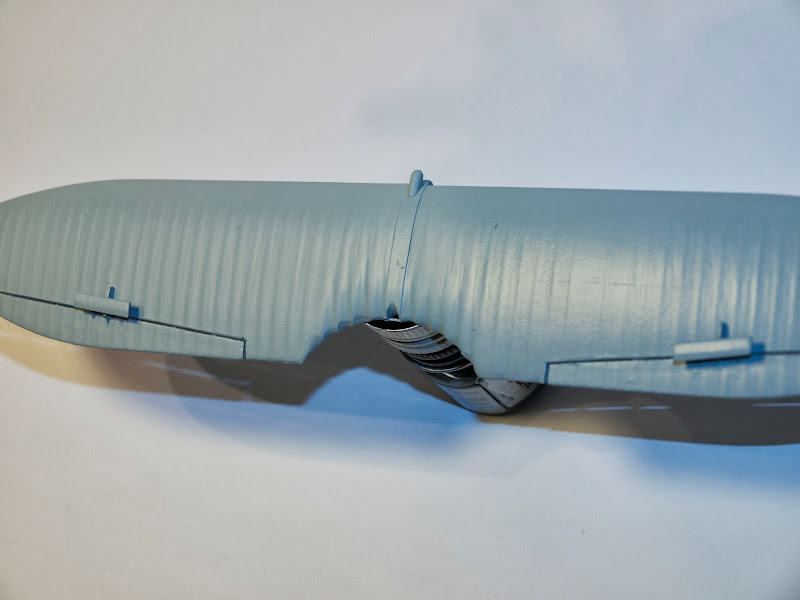

Przez weekend pomalowałem kadłub, skrzydło oraz dokończyłem prace z silnikiem wykonując wydechy.

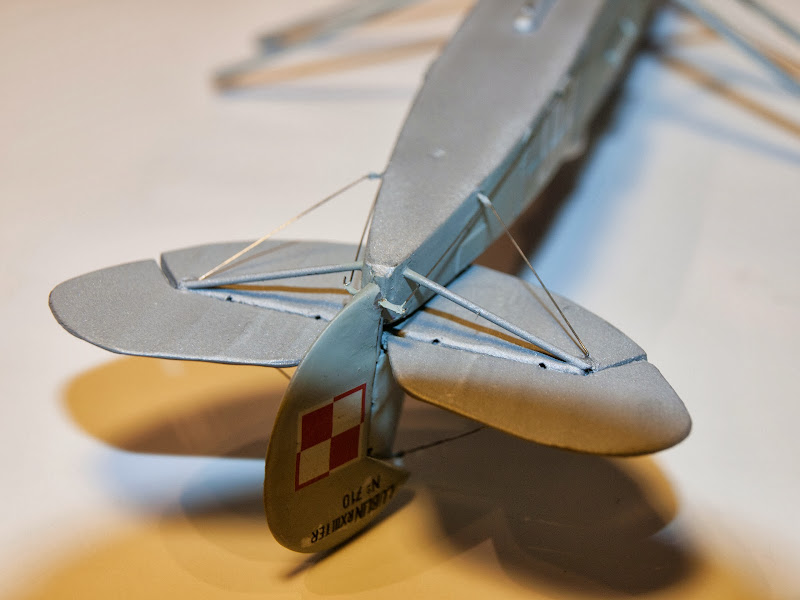

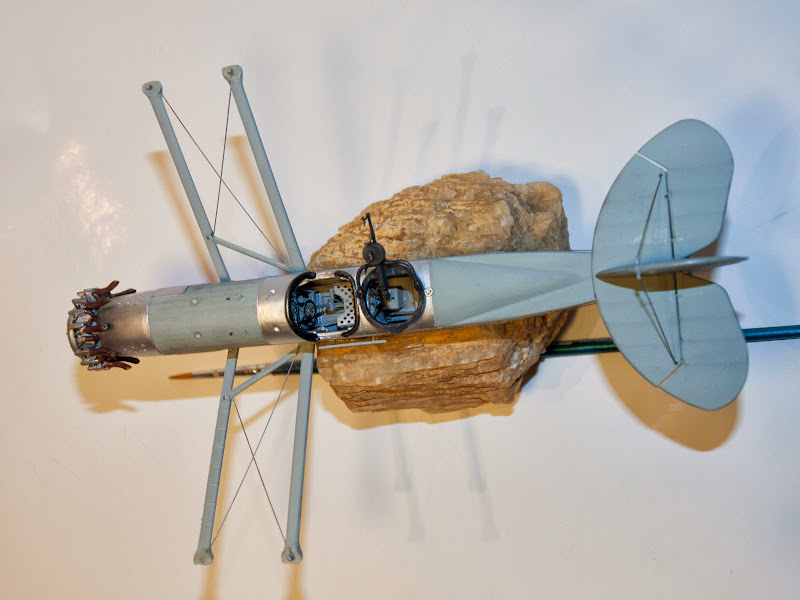

Naciągi przy skrzydle również zakończono, mam dylemat czy przed nakładaniem kalki warto pomalować całość lakierem bezbarwnym celem lepszego przylegania ?

Jeśli chodzi o kolor szary to nie bardzo się martwię ale srebrny matowy od strony skrzydła powoduje u mnie wątpliwości czy szachownica będzie dobrze przylegać.

Na sam koniec wszystko za wyjątkiem elementów metalowych chcę przemalować matem.



Tradycyjnie kilka fotek:







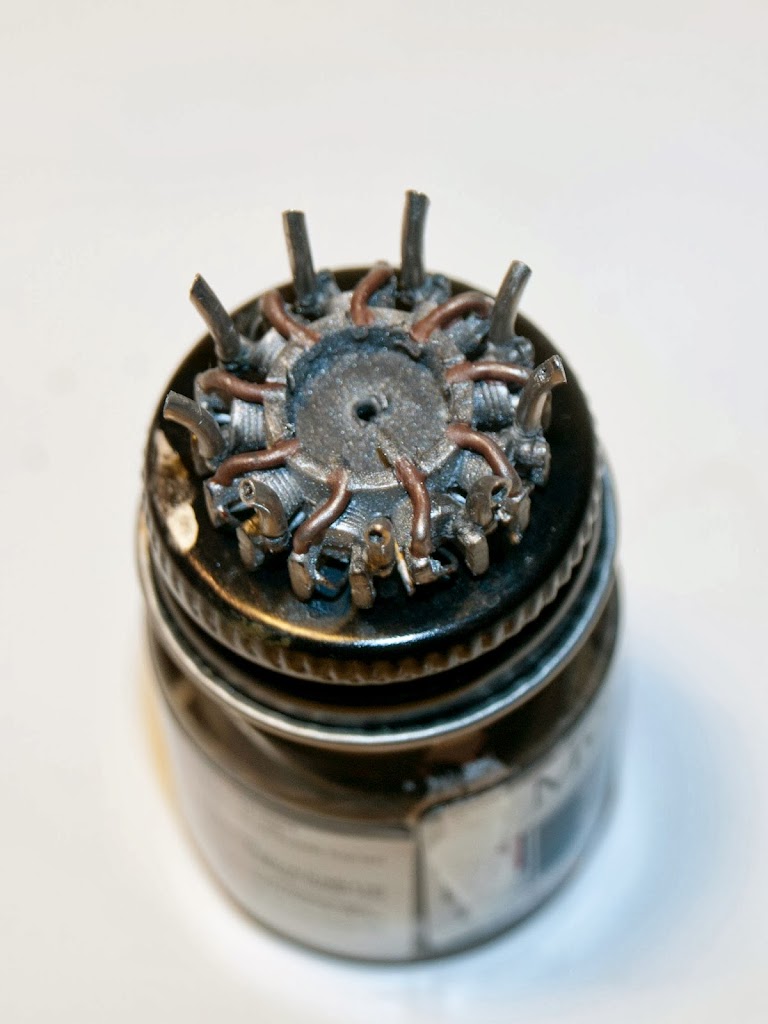

i silniczek jeszcze nie pomalowany





Odnośnik do komentarza
Udostępnij na innych stronach

Nie wiem, czy nie za późna, ale najgorszym elementem tego modelu jest baldachim, którego zresztą chyba nikt z modelarzy robiących ten model nie doprowadził do stanu przypominającego oryginał. Ja bym się na ta w sumie banalna operacje jeszcze na Twoim miejscu pisał.

Odnośnik do komentarza
Udostępnij na innych stronach

A wydawało mi się że ten baldachim jest już taki bliski oryginałowi .

Zeszlifowałem dużą ilość plastyku, zmieniłem kształt opadania oraz uchwyt na końcu a tu jeszcze nie to .

Jednak tylko mi się wydawało, dzięki za cenną radę muszę to przemyśleć ale przyznam szczerze że nie mam koncepcji jak to wykonać gdzie popełniłem błędy, będę wdzięczny jeżeli kolega "SPITON" lub inni znający temat Lublina R-XIII podadzą jakieś wskazówki.

Pozdrawiam

Odnośnik do komentarza
Udostępnij na innych stronach

Koniec bliski

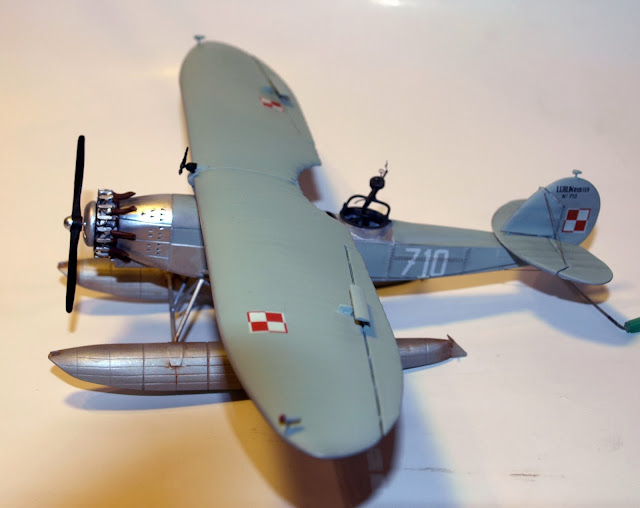

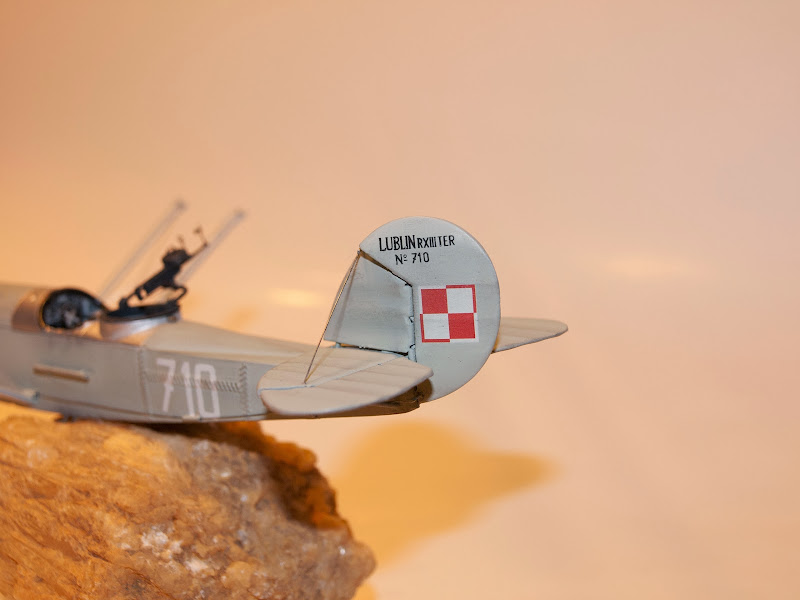

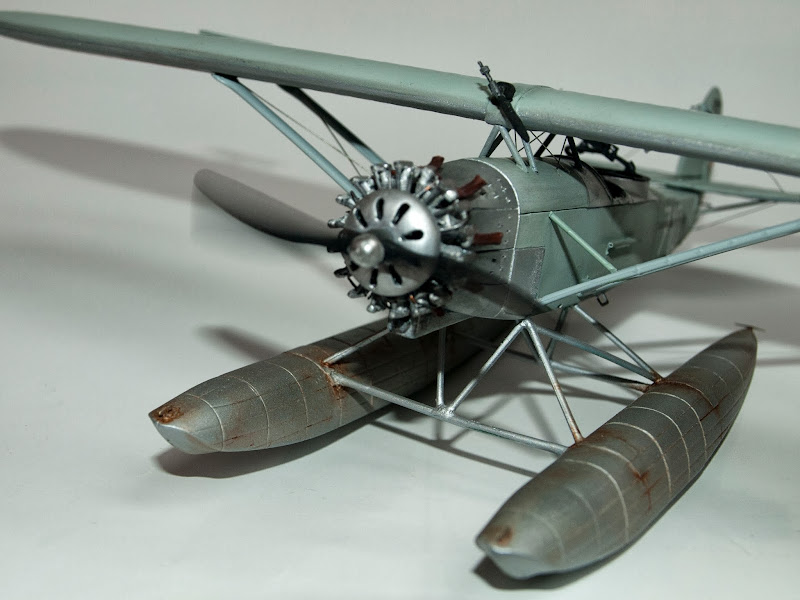

Przez ostanie dni udało mi się nałożyć kalkomanie, chciałem zrobić numer 707 niestety moje próby po wykonaniu matrycy kończyły się zawsze zaciekami i pozostał standardowy - pudełkowy 710.

Nałożyłem mocny mat na wszystko za wyjątkiem blach aluminiowych.

Naciągi wykonałem z 2 rodzajów strun gitarowych (nie pamiętam jakie

Ster kierunku jest tak zrobiony, że ruszając nim linki się poruszają i są w miarę naciągnięte.

Silnik na razie zamontowano, czeka na pierścień.

Model lekko przybrudziłem aby nie wyglądał na czyścioszka i tak się zastanawiam czy te lekko nie jest za mocno ?



Jeśli ma ktoś maszynkę próżniową to zwracam się o z prośbą czy może wykonać kilka pierścieni o prawidłowych wymiarach i kształcie, ja dostarczę materiały oraz stempel metalowy i jakoś się dogadamy.

1.


2.


3.


4.


5.


6.


7.


8.


9.


Odnośnik do komentarza
Udostępnij na innych stronach

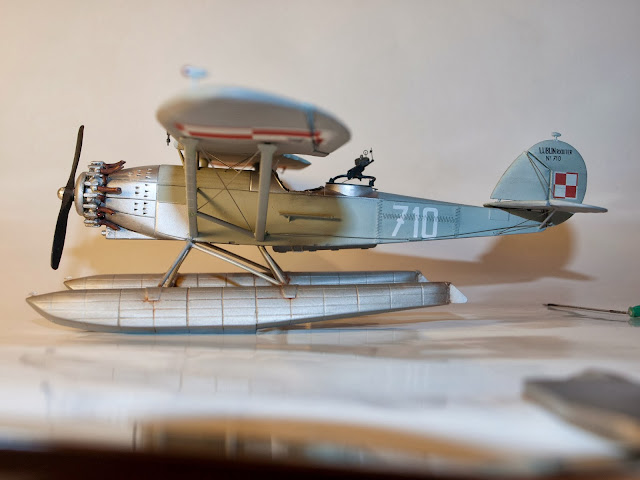

Już prawie koniec z wersją na pływakach.

Zakończono prace z wszystkimi naciągami i osadzono samolot na pływakach.

Ponawiam pytanie i prośbę odnośnie pierścienia Townenda, tak jak wcześniej pisałem dostarczę formę i materiały. Potrzebuję wykonać 3 takie pierścienie.

Zapraszam do oglądania i komentowania, pozostało jeszcze do zrobienia oświetlenie.

1.


2.


3.


4.


5.


6.


Odnośnik do komentarza
Udostępnij na innych stronach

Postanowiłem ciągnąć wątek warsztatowy aby nie skończyć za szybko

Wykonałem oświetlenie co widać poniżej na zdjęciu











Temat pierścienia Townenda jest nadal aktualny ale widzę że nie mam co liczyć na pomoc i przyjdzie mi robić samemu urządzenie do formowania próżniowego



Na koniec jeszcze postanowiłem zrobić wózek do mojego Lublina.

Oczywiście ilość zdjęć i dokumentacji na ten temat jest znikoma.



W efekcie mój samolocik ma wyglądać jak poniżej (zdjęcie mojego Lublina 710 osadzonego na wózku ze zdjęcia z Lublinem R-XIII D numer 707) (fotomontaż)






Odnośnik do komentarza
Udostępnij na innych stronach

  • 1 month later...

Wreszcie ruszyła produkcja wózka transportowego.

Po uzyskaniu wymiarów wykonałem 2 wózki , brak jeszcze nitów oraz dokładnego szlifowania.

Najważniejsze że są spasowane z pływakiem

Moja wielka prośba do znawców tematu, jakiego koloru powinien być wózek transportowy ???









Potem przyszła kolej na koła szprychowe, cieszę się że układ jest radialny, to upraszcza wykonanie koła z ilością 40 sztuk w obręczy



Poniżej kilka fotek po wykonaniu pierwszego koła.















Brakuje jeszcze zaślepki na piastę koła, prawdopodobnie konieczne będzie zeszlifowanie wysokości obręczy felgi i na koniec pomalowanie.

Odnośnik do komentarza
Udostępnij na innych stronach

  • 2 weeks later...

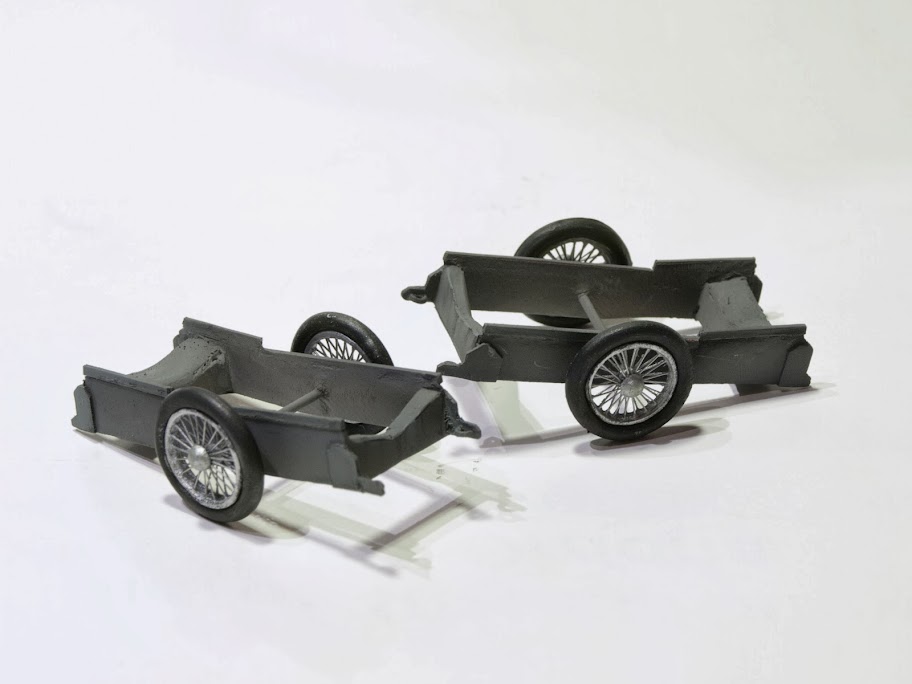

Praca z wózkami została zakończona.

-Ponieważ nikt nie był w stanie mi pomóc pomalowałem wózki na szaro

-Koła wykończono i osadzono na osi.



Jedyna rzecz jaka jeszcze mnie czeka aby zamknąć ten wątek to dorobić w wózkach małe kółka, w tym problem że nie mam pojęcia czy są to kółka czy walce które służyły stabilizacji wózka.

Nie jestem w stanie wydać przeszło 150 za 2 książki w których mogę przypuszczać że zdjęcie takiego wózka z tym szczegółem będzie.

Jeśli ktoś ma "Lotnictwo morskie II Rzeczypospolitej" - Andrzej Olejko lub "W cieniu puckich hydroplanów" Jonna Grochowska i Barbara Kos-Dąbrowska a takie zdjęcie tam jest to BARDZO PROSZĘ o podesłanie.



Poniżej efekt prac, czekam na komentarze

1.


2.


3.


4.


5. Tutaj widać brak kół i wspornika wózka (samolot wsparty na ostrzu)


Odnośnik do komentarza
Udostępnij na innych stronach

Mam pytanko.Jakim kolorem pomalowałeś górne powierzchnie,chodzi mi o nr farby.Poza tym model pierwsza klasa.

Odnośnik do komentarza
Udostępnij na innych stronach

Zastosowałem farby jak poniżej:

Powierzchnie boczne i górne to mieszanka Pactry 84 i 124 w stosunku 4:1 do tego wszystkiego niewielka ilość GUNZE H 40 BASE MAT aby materiał wyglądał na matowy.

Cieszę się że się podoba, szkoda że nadal nie mam wykonanego pierścienia na silnik.

Odnośnik do komentarza
Udostępnij na innych stronach

Ja oczywiście poszedłem na łatwiznę. Part S48089 - Sznurowanie samolotów (1/48)

Możesz zrobić to ciekawiej tzn powiercić otworki i przeciągnąć cienki drucik który będzie imitował sznurowadło, ale to trzeba wykonać przed złożeniem kadłuba.

Odnośnik do komentarza
Udostępnij na innych stronach

Janusz jeśli jesteś chętny to jest nas dwóch,może ktoś jeszcze dojdzie i zrobimy masówkę

Co do sznurowadeł to miałem taki pomysł ale tak jak napisałem poszedłem na łatwiznę.

Udało się mi zrobić usterzenie poziome ruchome z przesuwnymi linkami (tylko wolant w kabinie się nie rusza)

Troszkę schodzę z tematu, a tu mało kto jest w stanie pomóc w sprawie nieszczęsnego wózka.

Jak skończę tego Tera to mam zamiar zabrać się za wersję D i Sztabowego SP AMG, może uwinę się w 6 miesięcy.

Odnośnik do komentarza
Udostępnij na innych stronach

Robię właśnie wersję R-XIIID (w zasadzie to uczę się malować) i do niego zastosowałem pierścień zestawowy po przeróbkach.

W planach mam jeszcze kilka wersji więc kolejne pierścienie, by się mi przydały . Tylko ktoś musiałby je zrobić

Odnośnik do komentarza
Udostępnij na innych stronach

  • 2 weeks later...

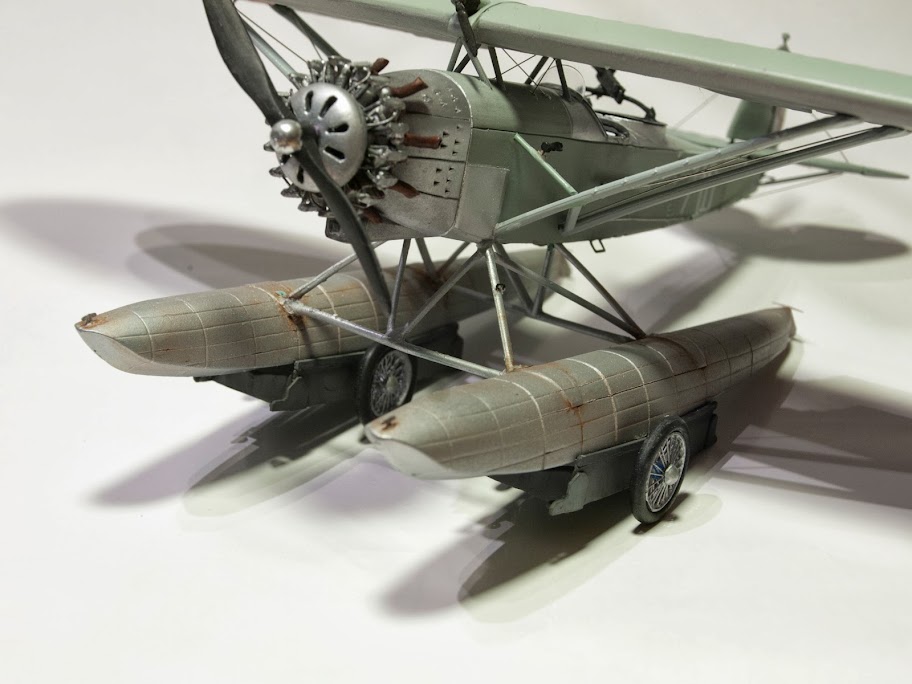

Zakończyłem wózek transportowy na podstawie kilku zdjęć a dokładnie jednego jakie posiadam.\

Co do koloru to czysta improwizacja.

Podpórki wykonałem z drzewa.

Poniżej mała galeria.

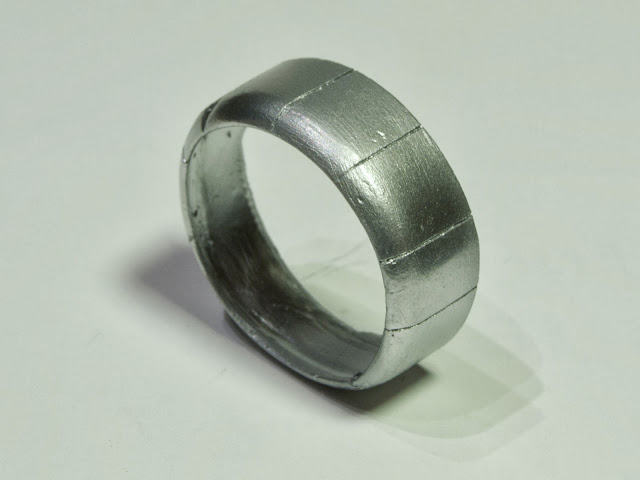

Zakończyłem również prace z pierścieniem, niestety nie miałem czasu na wykonanie maszynki do formowania próżniowego aby wykonać go dokładniej.

To co udało się uskrobać i posklejać prezentuję.







Na tym kończę mój długotrwały warsztat, możliwe że wprowadzę jeszcze jakieś poprawki jeśli będą jakieś sugestie.

Do końca tygodnia pozostanie dopracować pierścień i osadzić go na silniku.

Dziękuję Wszytskim za wsparcie i porady podczas tego długotrwałego i ślamazarnego warsztatu.

Pozdrawiam





THE END

Odnośnik do komentarza
Udostępnij na innych stronach

Nie pamiętam czy pisałem czy nie ale wątek śledziłem z uwagą. Twój Lublin bardzo mi się podoba chyba tylko oprócz baldachimu - ta krawędź spływu strasznie poszarpana. Wózek prezentuje się zacnie! To chyba najładniejszy Lublin na pływakach jakiego widziałem.

Co do sugestii - wymień naciągi między głównymi zastrzałami skrzydła - są niefajne - użyj żyłki np. 0,10.

Gratulacje efektownego modelu!

Odnośnik do komentarza
Udostępnij na innych stronach
