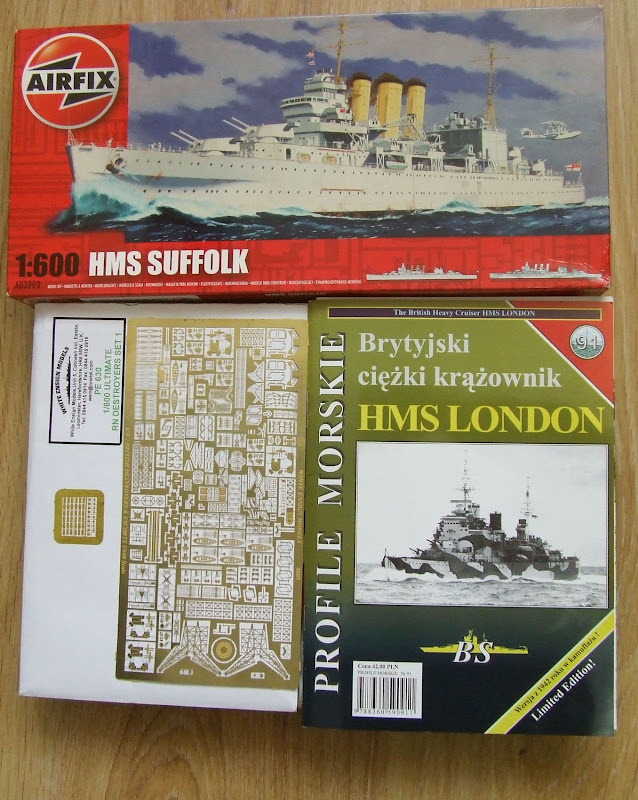

rykrol Posted April 4, 2012 Share Posted April 4, 2012 HMS London wersja z 1942r w skali 1:600 Pierwszą przeróbkę krążownika ciężkiego HMS Suffolk z zestawu Airfixa, na krążownik HMS London opisał w czasopiśmie Airfixa Ian M. Fleming, już w czerwcu 1967r, a przeróbkę wykonał Ian Whitehead. ( nie bardzo mu się to udało). Ponieważ było duże zainteresowanie takimi przeróbkami, to w czerwcu 1978 w/w autora, wrócił do tego tematu na łamach czasopisma Airfix. Tutaj przedstawił w postaci opisów i planików, które okręty jeszcze można wykonać z w/w zestawu. Tu też ukazał się planik i malowanie HMS London w kamuflażu z 1943r. I ja postanowiłem pójść tym tropem i po 45 latach od pierwszej przeróbki, też spróbować przerobić HMS Suffolk na HMS London. Będę się przy tym wspierał, planami PM – 91 Sławomira Brzezińskiego (musiałem je tylko przeskalować ze skali 1:400 i 1:200 na 1:600). Dużą ilością zdjęć, jak i blaszkami fototrawionymi firmy White Ensign Models. Tyle historii. Pierwszą rzeczą która już mnie rzuciła w wir pracy - cięcia, szpachlowania i wstawiania nowych segmentów , to wymiary (które były różne dla obu krążowników -np. dł. HMS London – 192,8 m. HMS Suffolk – 190 m.). Nie wspomnę już że HMS London nie posiadał bąbli, a Suffolk je miał i te po prostu trzeba zeszlifować . O obniżonym pokładzie nie wspomnę. Też trzeba go wyrównać do pokładu górnego. Po za tym mój okręt będę budował do linii wodnej z zamiarem zrobienia dioramy. Ponieważ będę robił ten okręt prawie od podstaw, proszę o wsparcie, cierpliwość i dobre słowo. A co mi z tego wyjdzie, zobaczymy. Tyle na początek. Całość będę reprezentował po świętach. A teraz zdjęcie. Quote Link to comment Share on other sites More sharing options...
sotter Posted April 4, 2012 Share Posted April 4, 2012 Ciekawy i ambitny projekt. Życzę powodzenia. Quote Link to comment Share on other sites More sharing options...
ganjavir Posted April 4, 2012 Share Posted April 4, 2012 Peryskop w górę! Zasiadam z ciekawością bo wypraski Airfixa mnie zawsze przerażały a tu się poważny projekt szykuje. Quote Link to comment Share on other sites More sharing options...
Alex304 Posted April 4, 2012 Share Posted April 4, 2012 Super! Trzymam kciuki i czekam na położenie stempki Quote Link to comment Share on other sites More sharing options...
Cazador Posted April 5, 2012 Share Posted April 5, 2012 Arcyciekawy temacik się szykuję, skala jak dla mnie mikroskopijna .Kibicuję i czekam na pierwsze fotki z budowy Quote Link to comment Share on other sites More sharing options...
rykrol Posted April 10, 2012 Author Share Posted April 10, 2012 1 Dzień. Wszystkie ręce na pokład. Zacząłem od wycięcia z pokładu wszystkiego tego co mi nie będzie potrzebne. Następnie wstawiłem w tylniej części pokładu kawałek plastiku tak aby otrzymać odpowiedni wymiar. Później zacząłem wklejać zrobione te elementy, które powinny znaleźć się na pokładzie dolnym (nie wszystkie) . Z pokładu artylerii lekkiej został wycięty pasek plastiku z środka (ok. 9mm). Tak aby otrzymać odpowiedni wymiar. Następnie usunąłem wszystkie elementy niepotrzebne i zgodnie z rysunkiem nadałem mu odpowiedni kształt. Kolejną moim czynnością było rozrysowanie nadbudówki. I tu trochę było zabawy . Rysunek był trzykrotnie przerysowywany. A to wszystko, zajęło mi tylko 7-8 godzin. Zdjęcia z dzisiejszego dnia. Ahoj Quote Link to comment Share on other sites More sharing options...
Super Moderator Marcin Rogoza Posted April 10, 2012 Super Moderator Share Posted April 10, 2012 Piękna robota - tak trzymaj Quote Link to comment Share on other sites More sharing options...
rykrol Posted April 13, 2012 Author Share Posted April 13, 2012 2 Dzień. Wieża dowodzenia Teraz przyszedł czas na zrobienie nadbudówki i spasowania jej do pokładu. I tu okazało się że nie wszystko co rozrysowałem pasowało. Na papierze milimetrowym na którym znajduję się już wykonana nadbudówka, wymiary już są prawidłowe. Później musiałem wyciąć trochę drobnicy ( Nie za dużo), tak aby mi nie przeszkadzały przy późniejszych pracach. Oraz dorobić niektóre elementy np. drugi poziom wieży dowodzenia. Jak już zauważyliście prawie muszę wszystko dorabiać. A to trochę czasu zajmuje. Zdjęcia z dzisiejszego dnia. Ahoj Quote Link to comment Share on other sites More sharing options...
jurayahip Posted April 13, 2012 Share Posted April 13, 2012 To lubię - trzymam kciuki. Quote Link to comment Share on other sites More sharing options...
Ruderigo Posted April 14, 2012 Share Posted April 14, 2012 Nieźle! I projekt ambitny i okręt arcyciekawy! Patrząc jak się do tego zabrałeś wróżę sukces, zatem zasiadam w pierwszym rzędzie i kibicuję. Tylko się błagam nie zniechęcaj!! Quote Link to comment Share on other sites More sharing options...
rykrol Posted April 16, 2012 Author Share Posted April 16, 2012 3 Dzień. Wieża dowodzenia c.d Znowu praca nad drugim poziomem nadbudówki głównej. Na papierze rysunek odbiega od wymiarów. Ale te wymiary które wpisałem są prawidłowe. I tego się trzymałem. (Rys. już nie poprawiałem). Następnie wziąłem się za trzeci poziom nadbudówki . I niektóre element pokładu oraz dodatkowe elementy do wieży. Najpierw mam zamiar wszystko przygotować , by następnie powoli skleić całość. Zdjęcia z dzisiejszego dnia, a to co dzisiaj zrobiłem zamieszczę w następnym poście. Ahoj . Postaram się projekt doprowadzić do końca. Quote Link to comment Share on other sites More sharing options...
Nathan Posted April 18, 2012 Share Posted April 18, 2012 Śledzę z zapartym tchem Twoją modernizację Quote Link to comment Share on other sites More sharing options...
Robo Posted April 19, 2012 Share Posted April 19, 2012 ...a ja własnie w ub.tygodniu otrzymałem SUFFOLKA czy w ofercie owej firmy jest wiecej "miast" ? Ciekawe sa to dosc krazowniki i jak mi sie zdaje, szerokim łukiem omijane przez fachowa prase .....jak dobrze pamietam lata temu w NTW było kilka artykułow na ww temat. Na bazie tego projektu, 2 krazki zbudowano dla Hiszpanii - typ.Canarias ... ...ciekawy temat wybrałes i za to powodzenia. Quote Link to comment Share on other sites More sharing options...
Forest Posted April 19, 2012 Share Posted April 19, 2012 I temat i sam zamiar w twoim wykonaniu arcyciekawy Tylko pamiętaj o zwężeniu pokładu rufowego, powinien być bardziej do szpica Quote Link to comment Share on other sites More sharing options...
rykrol Posted April 19, 2012 Author Share Posted April 19, 2012 4 Dzień. Kadłub O ile pamiętam to jeszcze w skali 1:700, był Kent i Devonshire. A dokumentacji jest trochę więcej niż to co prezentowała NTW. Co do kadłuba to Forest , masz rację . Ale ja swoją rufę tak poszatkowałem, że bałem się ją jeszcze zwężać , a bym nie musiał jej od początku robić. Dlatego zastanie taka jak już ją zrobiłem. Muszę z tym żyć. Teraz więc reprezentuję to co zrobiłem do tej pory z kadłubem. Kadłub ma być do linii wodnej. Dlatego najpierw oznaczyłem miejsce cięcia poziomego. I za pomocą mini wiertarki z tarczą szlifierską rozpocząłem cięcie. Następnie odciąłem końce burt i wkleiłem pokład, aby zobaczyć ile będę musiał wkleić wstawki, aby mieć odpowiedni wymiar okrętu. Następną pracą było z plastyku wyciąć kawałek rufy, aby można było zespolić całość. Później nakleiłem pancerz burtowy. I zabrałem się za szpachlowanie i szlifowanie. Zdjęcia z dzisiejszego dnia, może nie po kolej. Ale tak się układają w programie Picasa. Ahoj Quote Link to comment Share on other sites More sharing options...
pan_piotrek Posted April 19, 2012 Share Posted April 19, 2012 Podziwiam twoją pracę. Wygląda coraz ciekawiej, będę bacznie obserwował. Quote Link to comment Share on other sites More sharing options...
Ramirez Posted April 20, 2012 Share Posted April 20, 2012 Cześć Masz niezłą dokumentację i nie korzystasz z niej. Zobacz jak wygląda kształt rufy zrobionej przez Ciebie i porównaj to z planami. Quote Link to comment Share on other sites More sharing options...
rykrol Posted April 21, 2012 Author Share Posted April 21, 2012 No dobra koledzy. Poprawię tą rufę i zdjęcia wstawię jak tylko będzie rufa miała poprawny kształt. Dzięki za wsparcie. Quote Link to comment Share on other sites More sharing options...
no.tips Posted April 21, 2012 Share Posted April 21, 2012 Charakterystycznym elementem brytyjskich krążowników była dziobnica. W tym modelu ten element jest jakiś nieostry. Ja bym to poprawił, skoro i tak dużo poprawiasz. Quote Link to comment Share on other sites More sharing options...
rykrol Posted April 22, 2012 Author Share Posted April 22, 2012 5 Dzień. Wieża dowodzenia. C.d Dzisiaj skupiłem się na poprawieniu kadłuba. Wszystkie wasze sugestie wziąłem sobie do serca i myślę że teraz wam się ta wersja spodoba. Bo już więcej nie będę go poprawił. Jak zeszlifuję szpachlę zamieszczę zdjęcia. Następnie zabrałem się za wieżę. Dokończyłem trzeci poziom. Wkleiłem barierki. Zdjęcia z dzisiejszego dnia. Ahoj Quote Link to comment Share on other sites More sharing options...
Forest Posted April 24, 2012 Share Posted April 24, 2012 Jak juz koledzy powiedzieli, rufa do "bani" Zostaw oryginalną część z modelu tam gdzie była, a na niej dobuduj burty, będziesz mógł dzięki tem zwęzić pokład Dziób też jakiś taki bez wyrazu, do poprawy... Za to, żeby dołożyć łyżkę miodu do wypisywanego przez dziegdziu, nadbudówki wychodzą super Quote Link to comment Share on other sites More sharing options...
rykrol Posted April 24, 2012 Author Share Posted April 24, 2012 Jak juz koledzy powiedzieli, rufa do "bani" Zostaw oryginalną część z modelu tam gdzie była, a na niej dobuduj burty, będziesz mógł dzięki tem zwęzić pokład Dziób też jakiś taki bez wyrazu, do poprawy... Myślę koledzy że z poprawy kadłba, teraz będziecie zadowoleni. Oto zdjęcia. Ahoj Quote Link to comment Share on other sites More sharing options...
Forest Posted April 24, 2012 Share Posted April 24, 2012 Dziób jest w tej chwili git-majonez, przynajmniej dla mnie ale pokaż więcej zdjęć rufy, na obecnych szczerze mówiąc nic nie widac Quote Link to comment Share on other sites More sharing options...
rykrol Posted April 26, 2012 Author Share Posted April 26, 2012 7 Dzień. Łodzie ratunkowe Dla odmiany dzisiaj zabrałem się za łodzie pokładowe. To co oferuje firma Airfixa, w zestawie HMS Suffolka , całkowicie mi nie odpowiada. Na zdjęciu widać dlaczego. Postanowiłem trochę zmienić to co mam. Wykorzystując wiertła dentystyczne, w łodziach, które na to pozwalały, wykonałem pogłębienia. Aby można było na nich zamontować blaszki foto-trawione. Na innych łodziach pokusiłem się o wklejenie ławek . Niektóre połączenia maskowałem Mr. Surfacer 500. Tak mniej więcej będzie wyglądał pełny zestaw łodzi w które został wyposażony HMS London. Na końcu po pomalowaniu nakleję wiosła i stery na klej cyjanoakrylowy. Zdjęcia z dzisiejszego dnia + jeszcze dwa zdjęcia kadłuba ( jedno z formą papierową, dla pełnego obrazu). Ahoj Quote Link to comment Share on other sites More sharing options...
Forest Posted April 27, 2012 Share Posted April 27, 2012 No i teraz rufa jest cymes Quote Link to comment Share on other sites More sharing options...
