Boeing 747-8 1:144 Revell + oświetlenie

[Drozdek]

No to zaczynam bardziej zaawansowany projekt. Na początku wspomniany Boeing wraz z oświetleniem a drugi model również duży będzie oraz również samolot pasażerski ;)



Chwilowo tylko jedna fotka dla uzmysłowienia wielkości modelu (52,5cm długości i 47,6cm rozpiętości). Dzisiaj rozpocząłem więc aktualizacja oraz kolejne fotki będą po zmontowaniu układu oświetlenia. Może w tym miesiącu się wyrobię ;)





PS.

Jeśli ktoś z Trójmiasta znający się na elektronice to bardzo proszę o kontakt w celu małej pomocy przy montowaniu układu

[milczacy]

No proszę :-) Będę robił podobny projekt ale Boeing transportowy w wersji 8F. Twoje świetlenie będzie "mrugające"?

Mi kolega z forum Modelarzy RC pomógł bardzo w tym zakresie. Będę instalował mrugające beacony, strobo na końcówki skrzydeł i na ogon. W razie pytań służę pomocą. I przede wszystkim trzymam kciuki za powodzenie :-)

[Drozdek]

Spadłeś mi z niebios więcej info na priv



Razem będzie zamontowanych 17 diod na dwóch przełącznikach:

- standard (10 diod w tym dwie czerwone mrugające)

- podczas lądowania w nocy (7 diod)

[milczacy]

Zacząłem dziś swojego 747-8F. Oświetlenie na końcówkach skrzydeł będzie faktycznie wyzwaniem. Będę musiał zastosować światłowody. Jest bardzo mało miejsca - jest mało plastiku w tym miejscu.

[Drozdek]

Mam dylemat co do umiejscowienia przełączników. 3 możliwości:

a) przełączniki pod lekkim skosem z boku podstawki,

b) przełączniki na górze podstawki (dalszy przełącznik) ale wysokość taka jak pierwszy,

c) pod białą podstawką będzie jeszcze pudełko kartonowe po galaretkach w którym będzie bateria oraz na górze tego pudełka dwa przełączniki pionowo (pierwszy przełącznik pokazuje wysokość a drugi umiejscowienie)



Oczywiście pudełko będzie pomalowane, prawdopodobnie na czarno.



[mydlo]

Moim zdaniem przełączniki powinny być ukryte, więc umieściłbym je wewnątrz podstawki, wprowadzając jedynie dźwigienkę gdzieś w mało widocznym miejscu

[Tazman79]

Wg mnie opcja pierwsza jest najlepsza...

[Drozdek]

Mała aktualizacja ze względu na brak czasu, brak weny oraz wiele zniechęceń dlatego tak to się przeciągnęło. Mianowicie przełączniki będą w wymiarach "micro". Podsunięto również pomysł by silniczki wibracji w telefonie wykorzystać w silnikach Boeing'a. Wiele porażek nastąpiło, za każdym razem coś szło nie tak jak powinno. Rezygnacji z tego pomysłu również było kilka ale udało się! Najprostszy sposób zamontowania okazał się skuteczny a oto efekty pierwszego silnika:





Teraz zaczęło się nakręcanie na dodanie efektu dźwiękowego i/lub potencjometru by regulować prędkość obrotów czterech silników. Co z tego wyniknie? Okaże się niebawem

[Matee]

A może by tak mu zrobić ruchome lotki, klapy itp. ? Albo wogóle RC ? A co do opcji to zgadzam się z kolegą - opcja "a".

[milczacy]

Jak szaleć to proponuję tak (pewnie znane )



[kret69]

Efekt silniczkow rewelacyjny. Tam wibracji nie ma?



Przelacznik zdecydowanie w wersji mikro, np. takiej:



(to pudelko po bateryjkach AAA), ten przelacznik ma ok. 5x5mm i dwa pstryczki zamykajace dwa obwody.

[Drozdek]

Zdjęcia przełączników wstawię później wraz ze zrobionymi wszystkimi silnikami. Łącznie będzie 4 lub 6 przełączników: 2 od oświetlenia oraz dwa (jeśli silniki podzielę na wewnętrzne/zewnętrzne) lub 4 (jeśli każdy silnik będzie miał osobny włącznik).



Co do pytania kolegi kret69: wibracji nie ma ponieważ ciężarek który je powodował został odłączony.



milczacy aż tak nie bawmy się w drobiazgi



PS.

końcowa scena mnie załamała...

[Slash]

Czy podstawka to samoróbka ?

[milczacy]

W tym konkretnym modelu Revell'a jest ona w zestawie.

[Drozdek]

Silnik już poskładany "na sucho". Pozostały jeszcze trzy. Również załączam zdjęcie mikro przełącznika jak wcześniej obiecałem. Pozostało pomalowanie silników, przykleić na stałe i zabrać się za oświetlenie. Mam małą zagwozdkę czy robić odczepiane skrzydła w razie transportowania modelu. Jeśli tak to nie wiem w jaki sposób to zrobić. :(



Slash tak, to jest oryginalna z pudełka podstawka. Mnie się podoba więc pozostanie.





PS.

Przepraszam za jakość ale byłem pewny, że jest lepsza (przynajmniej tak wydawało się na kalkulatorze).



[Slash]

Mnie też się w sumie podoba. Mam do dawna zaczętego 747-400, ale tam akurat podstawki niestety nie ma, a jakiejś potrzebuję.

[Drozdek]

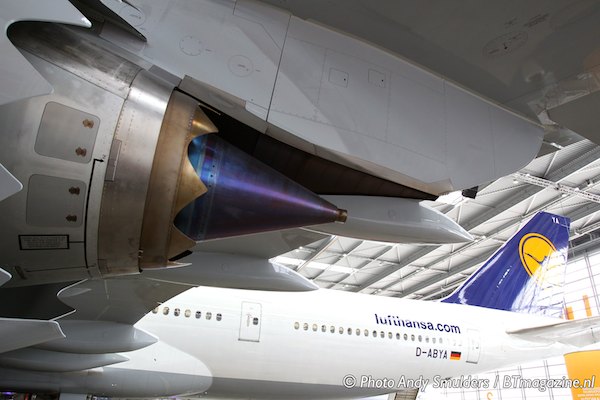

Ryzykuję i malowanie silników wzorowane będzie tym zdjęciem:





I mam dylemat przy podłączaniu silników do Boeing 747-8. Mianowicie chodzi o fakt którą opcję wybrać przy włączaniu silników:

1) jeden przełącznik - wszystkie silniki włączane od razu;

2) dwa przełączniki - pierwszy przełącznik włącza zewnętrzne silniki, a drugi wewnętrzne;

3) cztery przełączniki - każdy przełącznik do osobnego silnika.





Gdyby ktoś robił ten sam model polecam stronę z prezentacją:



http://747-8.lufthansa.com/pl/#/b747/experience/exterior

[milczacy]

Ja bym dał jeden wspólny włącznik + potencjometr regulacji obrotów.

[Drozdek]

Też bym dał potencjometr ale nie mam gdzie go umiejscowić już... W podstawce nie będzie miejsca niestety.

[milczacy]

A jak postępy prac nad samym modelem? Masz się czym 'pochwalić'? Ciekaw jestem jak Ci idzie

[Drozdek]

Prace idą bardzo powoli ale w tygodniu postaram się skończyć silniki całkowicie

[milczacy]

A mi wreszcie udało się dolutować do diód SMD przewody, wreszcie będę mógł się zabrać za wykańczanie skrzydeł



[kret69]

A zdradzisz, czym lutujesz i skad brales diody SMD?

[milczacy]

Diody i inne części elektroniczne kupuję w tme.eu - mają ogromny wybór.



Lutuję natomiast lutownicą grzałkową z dość mocno zaostrzonym grotem. Miałem obawy czy się to uda, ale poszło dość dobrze. Diód kupiłem sporo na zapas, bo wiedziałem że kilka na pewno "zaginie w akcji" i faktycznie, chyba ze 2 szt. spadły na podłogę i 'zniknęły'.

[Czesio]

Ja mam patencik że sobie SMD przyklejam na superglue bokiem do kawałka szyby i dopiero lutuję

Temperaturę mam bodajże 340 stopni -> cyna ledwo się topi i jest taka fajna "gęsta", i topnik się długo utrzymuje.

Najpierw pobielam końcówki drucika i pady w smd, potem przykładam drucik, lekkie dotknięcie z odrobiną cyny na grocie i gotowe.

Po lutowaniu wystarczy pyknąć diodkę nożykiem i odkleja się od szkła bez problemu
