Jagdpanzer IV L/70 - Dragon 9043 1:35

[piterrrxd]

Przeglądając w sieci wzory malowań zerknąłem na kalki z zestawu - niestety już są mocno pożółknięte :( Może posiada ktoś nieużyte krzyże oraz numery, i mógłby poratować w biedzie?

[bazylms]

Praca na najwyższym poziomie.

[piterrrxd]

Dzięki staram się jak umiem Jak skończę spawy wrzucę fotki. Malowanie niestety poczeka na aero i kompresor. W międzyczasie zabiorę się za Mardera II (ponad 500 części bez gąsek ) - chyba też z warsztatem

[piterrrxd]

Jeszcze świeże spawy przedniej i bocznych płyt Zostały jeszcze spawy prowadnicy celownika.







Dodatkowo ślady po cięciu palnikiem.



[Lipa]

Spawy wyszły rewelacyjnie

[piterrrxd]

Dzięki. Poprawiłem jeszcze prawy spaw, żeby wyglądał na 3 mniejsze blisko siebie jak na fotografi.



http://www.armorjournal.com/Walkarounds/SPG/Jagdpanzer_IV/Jagdpanzer4_Sofia_033.jpg



Spawy prowadnicy







[Zekar]

Super robota, spawy wyszły bardzo delikatnie. Lubie tak zdetalowane cudeńka

[Panzer Machine]

Fajne spawy

[piterrrxd]

Przyszły śruby - pytanie czy na 100% powinny się znaleźć? Na zdjęciach egzemplarzu muzealnego są w tych miejscach otwory, więc chyba dach był skręcany





http://www.armorjournal.com/Walkarounds/SPG/Jagdpanzer_IV/Jagdpanzer4_Sofia_075.jpg

[meser262]

Spawy wyszły świetnie.

Przyszły śruby - pytanie czy na 100% powinny się znaleźć?

W tym temacie trochę o łączeniu 'dachu' pisałem

viewtopic.php?f=87&t=53005&start=15

Na zdjęciach egzemplarzu muzealnego są w tych miejscach otwory, więc chyba dach był skręcany

Co do dachu w wersji IV L/70 to na pewno góra przykręcana.

Pytanie brzmi czym? Czy akurat śrubami?

Tutaj widać doskonale że były to wkręty:

https://farm6.staticflickr.com/5492/10640371483_f5cdd1c524_b.jpg

https://farm8.staticflickr.com/7451/10640144476_0188a23df6_b.jpg



Pozdrawiam

Krzysztof

[piterrrxd]

W tym egzemplarzu muzealnym widać kilka śrub w tych miejscach. Krzysztofie zostawić je czy jednak ściągnąć?

[meser262]

Śruby w tym muzealnym egzemplarzu to raczej wymysł powojenny.

StuGi w późnej wersji zarówno MIAG jak i Alkett miały w ostatnim okresie produkcji śruby wystające.

Wcześniej też śruby, lecz wpuszczane w płytę 'dachu' - jeszcze wcześniej główki wkrętów.

Wersja Twoja Panzera IV L/70 V to druga.

Na zdjęciach też tych 'główek' sześciąkątnych nie widać:

http://farm9.staticflickr.com/8366/8424452513_5ebfa7aea4_o.jpg

http://i16.photobucket.com/albums/b19/gibsonfndr/jagdpanzer%20IV/toitjagdpanzerIV-1.jpg

Doskonale to widać (nie widać) na wersji póżnej.Gdzie wokół włazów są główki śrub.

http://i305.photobucket.com/albums/nn208/kubustiger/Zmianarozmiarujagd4.jpg

http://i.imgur.com/pizhY.jpg

Zdjęcie to jest zamieszczone w Panzerwrecks No.3 str.91. - http://www.panzerwrecks.com/Panzerwrecks-3.html

Ja na Twoim miejscu ściołbym te główki śrub i zrobiłbym imitację wkrętów.

Pięknie detalujesz ten model dlatego:

- nie do końca pasuje wyrzutnik granatów - powinna być tylko zaślepka i osłona na celowniku.



Pozdrawiam

Krzysztof

[piterrrxd]

Granatnik to ten okrągły element między włazami? Jeśli tak to zestawowo był dobry, niepotrzebnie go zmieniałem. Spróbuję amputować tą blaszkę i doprowadzić do stanu pierwotnego lub zaszpachluję otwory i dorobię 4 wystające piny. Nauczka na przyszłość by pierw pytać, potem kleić

[meser262]

Tak to to ustrojstwo.

Zestawowe było OK.



Pozdrawiam

Krzysztof

[piterrrxd]

Ok postaram się coś z tym zrobić. Swoją drogą Aber też mógłby robić ciut dokładniej te instrukcje



Ten rysunek wiele wyjaśnia odnośnie różnic w tych dwóch wersjach



http://i622.photobucket.com/albums/tt310/vanhall-panzers/Jpplan.jpg

[Polski_Czołgista]

Świetnie Ci to wychodzi

Podziwiam chęć i jakość "zabawy" z blaszkami. Jak je zaginasz? Na zaginarce czy jakoś inaczej?

[piterrrxd]

Dzięki, lubię to dłubanie Praktycznie wszystko robię przy pomocy pincety (niestety sporej, muszę w końcu zamówić małe), nożyka i igieł (czasami małych gwoździków). Na zaginarkę mnie niestety nie stać

[piterrrxd]

Powoli zabrałem się za końce błotników. Trochę ten prawy "zmęczyłem", może ciut za dużo Szkoda, że całych nie zrobiłem ze złomu, no ale nie chciałem aż tyle w ten model inwestować.









Zdjęcia chwilowo słabsze, bo telefon jest w naprawie.

[piterrrxd]

Plastikowe błotniki jeszcze do "uszczuplenia".





[enten]

No i malowanie za chwile Jakie planujesz?

[piterrrxd]

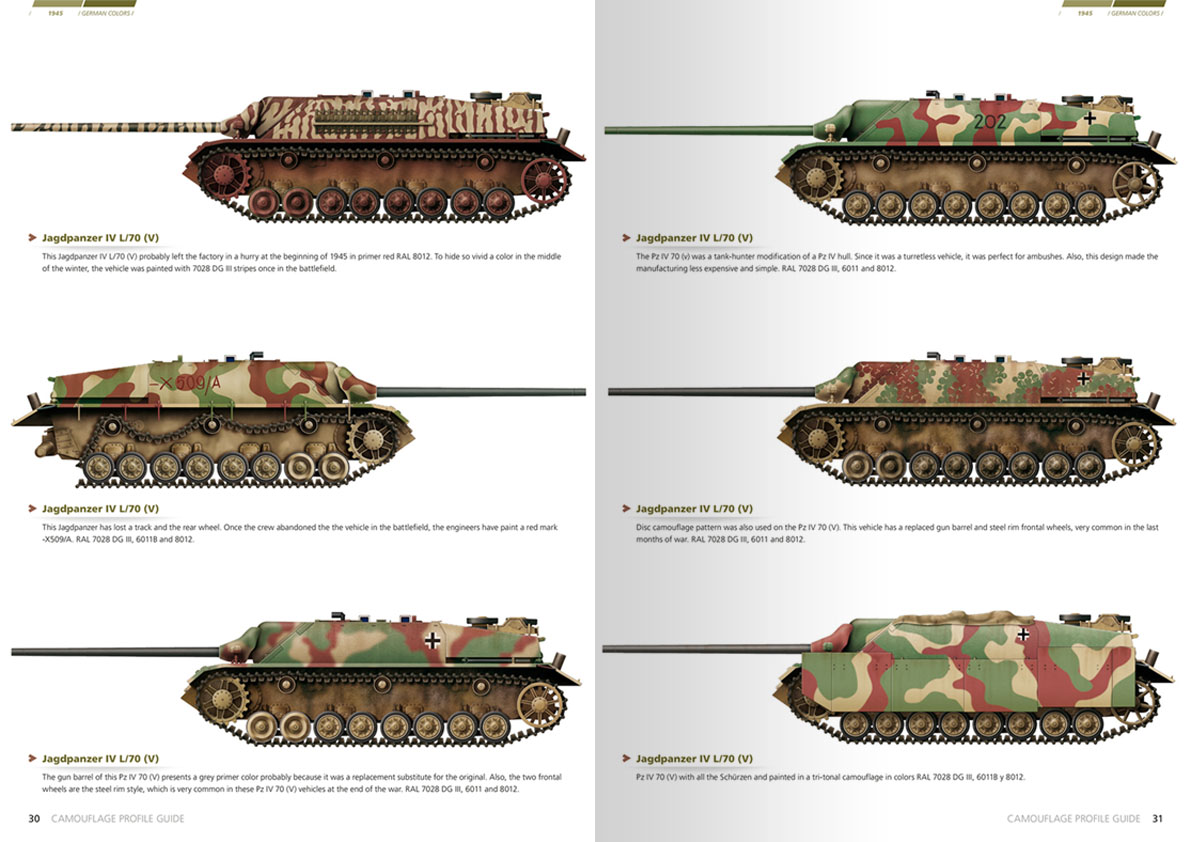

Myślałem nad nr 3 lub 5, ale te dyskowe może mnie przerosnąć jak na pierwsze malowanie. No ale najpierw to muszę kupić aero i złożyć kompresor, potem poćwiczyć na czymś innym



http://www.gdkits.com/images/AK403_1.jpg



Ewentualnie takie z nowego zestawu Tamki:



http://www.1999.co.jp/itbig28/10289932t3.jpg

[Irgr]

Chyba nie wiele tu już brakuje, ale może jeszcze dodasz fakturę walcowanej stali na tych dużych powierzchniach? Na niektórych zdjęciach trochę razi gładkość pancerza.

[piterrrxd]

Można dorobić tylko podpowiedzcie metodę, by nie uszkodzić tego co już zrobione. Nitro lub zmywacz do paznokci+pędzel i papier ścierny? Patrząc na zdjęcia całość poza przednią płytą nie miała jakiejś wyraźnej faktury. Miejscami planuję też dorobić jakieś subtelne uszczerbki w pancerzu. Po podkładzie będzie wszystko ładnie widać, powierzchnie będą mniej "lustrzane" - goły plastik się źle fotografuje, zawsze wychodzi trochę jak mydło

[Irgr]

Wiele ludzi używa do tego rozcieńczonych szpachlówek, ale osobiście wybrałbym rzeczywiście nitro. Wydaje mi się że to znacznie szybszy i subtelniejszy sposób. Nie trzeba robić tego równomiernie na całej powierzchni, więc można omijać delikatne, zamontowane już elementy.

[piterrrxd]

Pytanie które powierzchnie robić, by nie wyszedł z tego ruski czołg? Boki i tył raczej nie miały grubego pancerza. Sam podkład też da lekko chropowatą powierzchnię.
