Tym oto tytułem zaczerpniętym z przygód Kajka i Kokosza rozpoczynam nowy warsztat. A że jest to druga część trylogii poświęconej powojennym myśliwcom Jakowlewa aż korci mnie napisać:



EPIZOD II: Samoloty szkolne



A zatem



Jak każdy wie, powstaniu samolotu bojowego najczęściej towarzyszy powstanie odmiany szkolnej, na której to młodzi, nieopierzeni zapaleńcy lotnictwa szlifują swoje umiejętności przed przesiadką do prawdziwych jetkillerów.

W poprzednim warsztacie poświęconym pierwszym odrzutowym Jak-om wspomniałem iż jest to początek serii i że można liczyć na kontynuację a nawet odrobinę "dziwny" warsztat.

I dotrzymując tej obietnicy, odpalam dziś warsztat poświęcony właśnie samolotom szkolnym powstałym na bazie myśliwskich Jak-ów

I regulaminowo już rozpoczynamy od historii (w wersji skróconej)



Jak-17 UTI



Gdy w roku 1946 pierwsze radzieckie samoloty myśliwskie przeszły badania, testy i zostały przyjęte na wyposażenie lotnictwa ZSRR, pojawiło się zapotrzebowanie na samoloty szkolne z napędem odrzutowym. Na bazie samolotu Jak-17 inżynierowie Z OKB Jakowlewa stworzyli samolot szkolny pod oznaczeniem Jak 21T. Prototyp powstał w zakładzie nr 464 w Dołgoprudnym i był gotowy do lotu. Oblot i próby zakładowe zrealizowano w maju 1947r. W okresie maj - sierpień 1947 roku samolot przeszedł próby państwowe i decyzją z września tegoż samego roku skierowano go do produkcji seryjnej w zakładzie nr 31. Samolot Jak 21T otrzymał oznaczenie wojskowe Jak-17 UTI.





Jak-21



Podobnie jak "konkurent", Jak 21 powstał na bazie myśliwca Jak -15. Konstruktorzy po prostu zdemontowali uzbrojenie i dodali przed kabiną pilota drugą kabinę dla ucznia. Testy nowej konstrukcji przerwano w maju 1947r. Pomimo pozytywnych wyników badań, wiadomo było, że konstrukcja jest nieperspektywiczna i charakteryzuje się nie najlepszymi osiągami. W związku z tym powstał tylko jeden prototyp.





Jak 17W



Jak 17W to nic innego jak Jak 17 UTI. W latach 1951-1953 do Polski sprowadzono 11 egzemplarzy samolotów Jak 17W. W maju 1951 roku dostarczono do 1 Pułku Lotnictwa Myśliwskiego "Warszawa" 4 (wg A. Tatarek 3) pierwsze egzemplarze Jak 17W. Samolot ten otrzymał w polskiej gwarze lotniczej imię "Agata". Ostatni lot na Jak-u 17W wykonano 3 lutego 1960 roku. W październiku 1964r. samolot został przekazany do zbiorów Muzeum Lotnictwa i Astronautyki w Krakowie.





Inbox:



Chcąc posiadać modele szkolnych Jak-ów skazani praktycznie jesteśmy na wyroby A-modelu. A ponieważ jest to bardzo niszowy temat to raczej nie ma co liczyć na to, że któryś ze światowych producentów pokusi się o wydanie tych konstrukcji na porządnym poziomie. A zatem nie ma co czekać, trzeba zakasać rękawy i ostro rzeźbić



Jak 17UTI











Jak 21











Jak widać oba modele łączy wspólna ramka z elementami silnika i górnymi powierzchniami płatów. Jest to ramka pochodząca z modeli Jak 15/Jak 17 i jej jakość jest na poziomie typowego szotranu



Ramki z elementami kadłuba zostały wykonane już o wiele lepiej. Linie podziału są delikatne i w miarę finezyjne aczkolwiek jamy skurczowe są niczego sobie . Instrukcje zostały oparte na typowym dla A-modelu schemacie i można by rzec - reprezentują światowy poziom.



Jak 17W

Inbox odrobinę inny niż ogólnie przyjęte, ale chyba przejdzie









Po prostu w ramach warsztatu spróbuję przemycić reaktywację gwiaździstej "22" na Jaczka w polskich barwach.



Jako że nie samym "skrzydłem i usterzeniem" człowiek żyje, wisienką na będzie "reaktywacja" takiego oto wehikułu:







któren to posłuży może do stworzenia jakiejś scenki lotniskowej.



Rozważania czysto teoretyczne



Schematy malowania są właściwie z góry narzucone ale zawsze można coś tam pokombinować. O ile schemat malowania Jak-a 71UTI nie budzi zastrzeżeń to mazianie Jak-21 owszem tak. W pierwszym wydaniu Amodel przedstawił samolot w kolorze zielonym. I jest to chyba kolor właściwy dla wszystkich prototypów z tamtego okresu. W drugim wydaniu całość jest w kolorze szarym. Jedynie numer jest ten sam i nie budzi zastrzeżeń. A zatem będzie trzeba przekopać internet do samego dna (no chyba że ktoś zna odpowiedź i podzieli się swoją wiedzą )

Największe moje zastrzeżenia budzi schemat malowania przyjęty dla polskiego Jak-a 17W. Jest on cały w kolorze srebrnym z czarnym numerem 11 (II). Nigdzie nie znalazłem fotki przedstawiającej taki schemat. Postanowiłem pomalować "Agatę" w następujący sposób:





Co prawda za cholerę nie wiem czy jest to schemat prawidłowy ale mi się podoba. Tym bardziej że numer "I" można bez problemu pozyskać z kalek dostarczonych wraz z modelem ewentualnie "wypsikac" żółtym coby miał ten sam odcień co pas na stateczniku. Największą zagadką jest kolor całego płatowca - srebrny, szary czy różowy?

I tu liczę na pomoc znawców "szachownic"



I oczywiście mam zamiar "przenitowac" Jaczki żeby nie odstawały zbytnio wyglądem od pierwszej pary.



To na razie tyle. Po zamknięciu w dniu dzisiejszym tematu "czerwonego charta" ruszam z obróbką materii metoda skrawania

Edytowane 1 Grudnia 2017 przez Gość

[Hubert Kendziorek]

Lubię oglądać takie zmagania z materią

Zobacz może ten artykuł, w jednym miejscu garść informaji o Jakach-17 w naszym lotnictwie. Co do koloru 3120132 osobiście obstawiałbym szarozielony, ale oczywiście żadnych kwitów na to nie mam.



Powodzenia i pozdrawiam

Hubert

[abtb]

Lubię oglądać takie zmagania z materią

Co do koloru 3120132 osobiście obstawiałbym szarozielony, ale oczywiście żadnych kwitów na to nie mam.



Powodzenia i pozdrawiam

Hubert



Czy podany numer to FS?

W poprzednim warsztacie Jaków kolor szarozielony został zakwalifikowany jako RLM 02. Co prawda kolega "Grzes" podał go odnośnie malowania Jaka 11 ale chyba to raczej prawidłowa interpretacja.

Chyba że powinien być bardziej szary niż zielony a RLM 02 to raczej zielono-szary





Czy taki kolor mogły mieć nasze Jaki?

A może bardziej zbliżony do szaro-niebieskich używanych np na Ławoczkinach lub tłokowych Jakach?

[Hubert Kendziorek]

Czy podany numer to FS?

Nie, to numer płatowca.

Myślę, że powinno być podobnie, jak z Jakami-11. W końcu to maszyny szkolne.



Pozdrawiam

Hubert

[Xmen]

Następny "kosmiczny" projekt.Będę śledzić z zainteresowaniem chociaż rury to nie moja bajka.A co z projektem C-119?

[abtb]

Następny "kosmiczny" projekt.Będę śledzić z zainteresowaniem chociaż rury to nie moja bajka.A co z projektem C-119?



No wiedziałem, że ktoś w końcu zada to pytanie

Się robi w zaciszu domowym

Ładownia już ożebrowana i ryję linie na skrzydłach i usterzeniu

[Moses]

Taktyczny post obserwacyjny

[abtb]

Taktyczny post obserwacyjny



Służby "mundurowe" mile widziane

A zatem witam na pokładzie

[M.A.V.]

abtb - do wyrobów A-model szybko się człowiek przyzwyczaja

Potem jak się sięga bo jakiegoś nowego edka, który się składa jak puzzle w jeden wieczór, to trochę brakuje tej całej zabawy z materią

[abtb]

abtb - do wyrobów A-model szybko się człowiek przyzwyczaja



, przyzwyczaja? Czasami jak się chce miel model jakiegoś konkretnego "dziwaka" to niestety wyboru dużego nie ma. A jak widać A-model z wydawania takich "dziwaków" słynie.

Choćby słynna "Sotka"





lub "Pelikan"





Potem jak się sięga bo jakiegoś nowego edka, który się składa jak puzzle w jeden wieczór, to trochę brakuje tej całej zabawy z materią



I właśnie dla tego po Avii i Valiancie sięgnąłem po Jaki żeby sobie odrobinę "porzeźbić"



A poza tym uprzejmie donoszę że "łykend" upłyną pracowicie i "Nocną porą parlamentarną" zapodam fotki z pierwszych zmagań z materią

[abtb]

Witam o tradycyjnej już, wieczorowej porze

W związku z tym iż zmagania z materią "rozbuchałem" do dość sporych rozmiarów, dla lepszej orientacji w nich, postanowiłem podzielić warsztat na trzy części:

- Warsztat - część poświęcona budowie Jak 17 UTI/Jak 21

- "Agata" - część poświęcona wyciąganiu z odmętów przeszłości Jak-a 17W

- "Wisienka" - część poświęcona "odnowie" Ził-a 157 w wersji cysterny lotniskowej



A zatem lecimy z koksem



Warsztat



Zmagania z nowymi Jak-ami rozpocząłem od "zaglutowania" jam skurczowych w kadłubach i skrzydłach





Jak widać - nie ma lekko, materiał idzie w ilościach hurtowych



Następnie zabrałem się za szlifunek i poprawianie linii podziału:





"nos" Jak-a 21





"nos" Jak-a 17UTI





Niestety ciemnoszary plastik z którego odlano "17" jest raczej drugiego sortu i trochę źle się w nim "ryje" linie podziału



Skrzydła:







Mając w pamięci problemy jakie stwarzała szpachla przy trasowaniu linii oraz nitowaniu, wszystkie ubytki wypełniłem "glutem"

Jest jeszcze odrobina poprawek ale do jutrzejszego wieczoru powinienem się uporać ze wszystkimi liniami i niedokładnościami



"Agata"

Na początek "pozbyłem się" wszystkiego co wystaje i utrudniać będzie zabawę:





Następnie zabrałem się za poprawę linii podziału i szlifowanie całości





I muszę przyznać -"garbate" to to było we wszystkich kierunkach, ale udało mi się sprawę wyprostować przy pomocy papieru o gradacji "360", "400" i "800"



W związku z tym iż nie ma było szans na "wycięcie" klap, zalałem je całe "glutem" i przeszlifowałem na gładko





Obrys klap "wytnie" się rysikiem w trakcie trasowania linii



Następnie wyryłem brakujące linie podziału





i "umyłem" całość zmywaczem do farb akrylowych:







Jeszcze odrobina zabawy tu i ówdzie i "Agata" będzie gotowa do trasowania linii szwów nitowych



"Wisienka"



Na razie jest zielona i dojrzewa



I to na razie tyle

[spiton]

Pięknie rzeźbisz te jaczki !! Taka walka z materia ma swój smak !! Też go lubie ,-)

[lesio-69]

Masz Ty zdrowie do tych ulepów. A jak ma się sprawa z oszkleniem kabin. Będzie przez nie co cokolwiek widać? Wyglądają trochę "mętnie".

[abtb]

Masz Ty zdrowie do tych ulepów.



Czasami trzeba wziąć na warsztat coś do podłubania, żeby z wprawy rzeźbiarskiej nie wypaść



A jak ma się sprawa z oszkleniem kabin. Będzie przez nie co cokolwiek widać? Wyglądają trochę "mętnie".



Oszklenie wbrew pozorom jest dość przejrzyste Widać sporo ale nie na tyle żeby szaleć ze szczegółami w kabinie

[M.A.V.]

abtb - ta seteczka twoja?

nie wiedziałem że ktoś ją wypuścił jako model

[abtb]

abtb - ta seteczka twoja?



Żartowniś

Niestety nie, ale robi wrażenie



nie wiedziałem że ktoś ją wypuścił jako model



Jak zwykle taki model mógł wypuścić tylko A-model

[M.A.V.]

Niestety nie, ale robi wrażenie

cóż.... z tym camo to ktoś nieźle "popłynął"...



sorry za OT



jaczki ładniutkie

[em]

Jaczki pomaluj odpowiednikiem Humbrola 64 jasnoszary, oczywiście półmat. Co do Su-100 lub jak kto woli T-4 to egzemplarz numer 101 miał tak pomalowany statecznik pionowy. https://www.google.pl/search?q=%D0%A1%D1%83%D1%85%D0%BE%D0%B9+%D0%A1%D0%A3-100&client=firefox-b&dcr=0&tbm=isch&source=iu&ictx=1&fir=bH-2DamrlOHmOM%253A%252CGVdFZDTI3wa2_M%252C_&usg=__vM2yZsEvTHeituyNEC9cjGtiX4Q%3D&sa=X&ved=0ahUKEwiY3_ak5vLXAhXNZFAKHTYGCbYQ9QEILzAD#imgdii=y4-5Q3H9Yq1gnM:&imgrc=bH-2DamrlOHmOM:

[abtb]

Jaczki pomaluj odpowiednikiem Humbrola 64 jasnoszary, oczywiście półmat.



Instrukcja "podaje" Humbrola 147. Ale z "gwiazdami" jakoś się ogarnę. Potrzebuję konkretów "malowania polskiego" bo jak nie trafię z kolorem to mnie potem "zjedzą" na forum miłośnicy szachownic

[em]

Możesz pomalować takim jasno szarym , jak Ci pasuje. Rosjanie po 2 wojnie malowali swoje samoloty farbami swoimi, niemieckimi, amerykańskimi czyli co zakład miał pod reką lub dostał z rozdzielnika,

Malowanie Jak-17 we Kbely jest bliższe 147.Kiedyś dawałem skan Jak-17W ,z ksiązki p.Kalety na którym latał , i była to prawdopodobnie żółta 9 z czarną lamówką.

[abtb]

Malowanie Jak-17 we Kbely jest bliższe 147

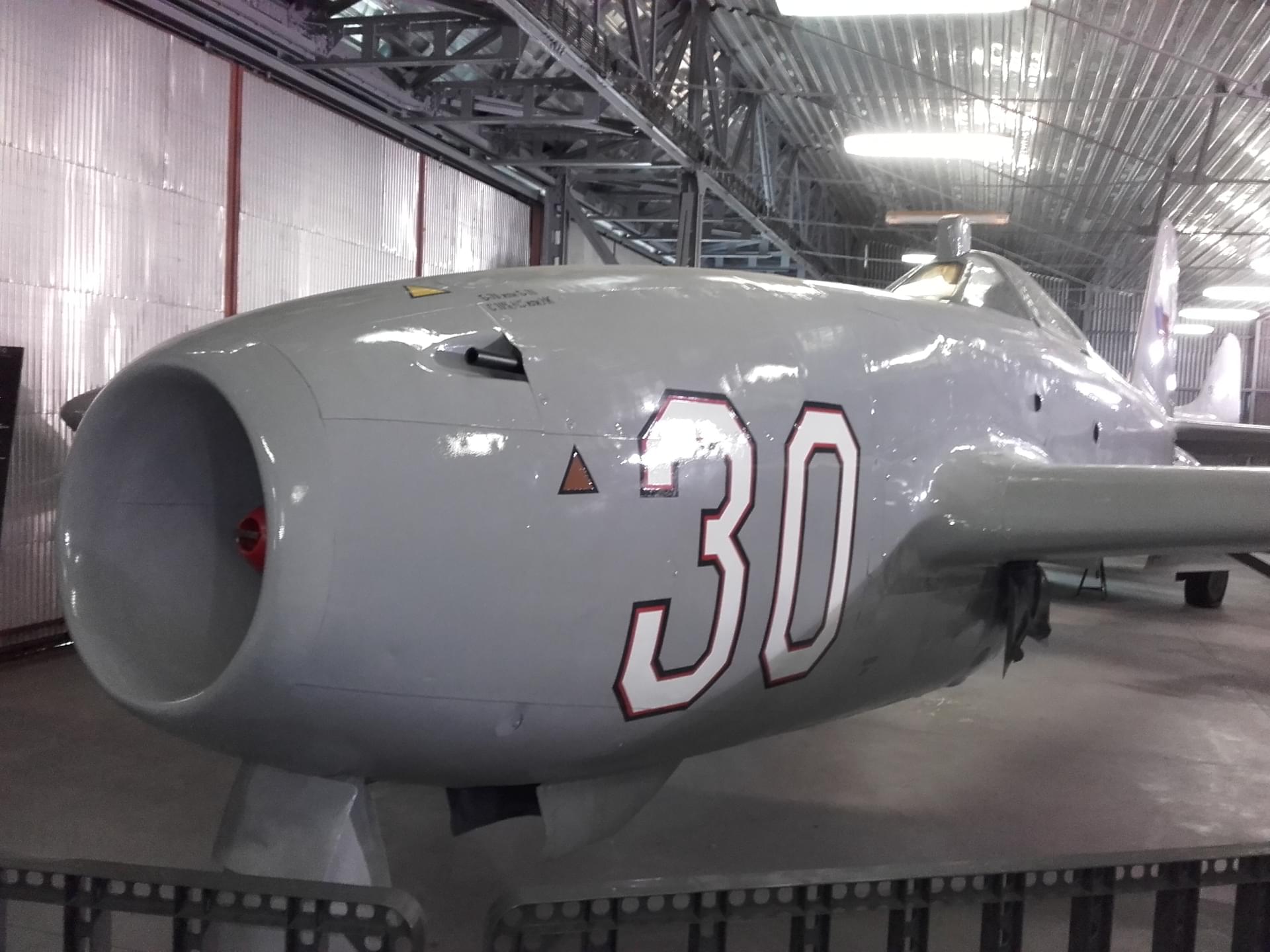

Ot, taki Leon-Kameleon. Całą Czechosłowację był zielony





a w Republice Czeskiej przemalowali na szaro.

Może się Pepikom zielony skończył?

[em]

Być może ten zielony to epidemia , jak komunizm ? .Moninski Jak-17 również był szary, przemalowali go na zielono na użytek filmu..to musiała być epidemia..



Remi Kaleta przy swojej 9

[abtb]

Witam

Zmagań ciąg dalszy

"Agata"



W związku z tym że ten Jak jest w stanie najbardziej zaawansowanym, postanowiłem skupić się na nim i rozpocząłem nitowanie.

Oto efekty dzisiejszych zmagań









Na razie wynitowałem tylko szwy nitowe. Nity na styku blach zanituję na końcu innym rozstawem nitów.



Mam nadzieję,że w ciągu 2-3 dni ogarnę się z tym dziurkowaniem

[Moses]

Znowu Cie zjedzą za te nity ; P

[abtb]

Znowu Cie zjedzą za te nity ; P





Takie ryzyko zawodowe

Na odległość mniej boli

A to co zostanie pogłaszczą za szachownice (może, bo to przecież nie F-16 )
