T-34-85 RUDY (Miniart 1/35)

[PiterATS]

Wierzyć mi się nie chce, ale po baaaardzo długiej przerwie, po wielu wielu latach wlatuje na tapetę model sprzętu wojskowego, a konkretnie T-34-85
Powód był prozaiczny- jako rekonstruktor historyczny, niedawno miałem okazję pojeździć T-34 w kompletnym umundurowaniu czołgisty Armii Polskiej na Wschodzie,  z okresu II wojny światowej. Tak więc czterej pancerni i te klimaty   Naszła mnie więc wena na zrobienie sobie Teciaka, a że zawsze chciałem mieć kiedyś tam na półce model Rudego, kupiłem więc Miniarta z wnętrzem (w 1:35) i ochoczo zabrałem się za urzeczywistnienie swojej zachcianki sprzed wielu lat. W sumie jakaś odmiana i krótki przerywnik od modeli samochodów mi się należy



Zdecydowałem się na zakup wersji egipskiej:





Z dodatkowych zestawów użyję jeszcze:
- kalkomanii Weikerta
- liny holowniczej z szeklami Eureki
- amunicji od RB
- lufy od Orange Hobby



Reszta to już własna twórczość w postaci typowego skraczu oraz projektowania 3D i drukowania. A własnych przeróbek będzie sporo,  bo moim celem jest odwzorowanie wszelkich instalacji nie ujętych w modelu oraz korekta błędów merytorycznych, których niestety w całej serii T-34 od Miniarta trochę jest. Należy jednak zaznaczyć że to najlepsze modele Teciaków w ogóle, lepsze również od Trumpeterowych dziwadeł w skali 1/16 zarówno pod względem merytoryki jak i ilości detali.



Model będzie przedstawiać nie tyle pojazd filmowy, co będzie bardziej próbą przestawienia czołgu z powieści, a więc pojazdu wojennej produkcji.
Póki co moje plany co do modelu w pełni realizuję, bo budowa jest już nieco dalej posunięta. Ale po kolei

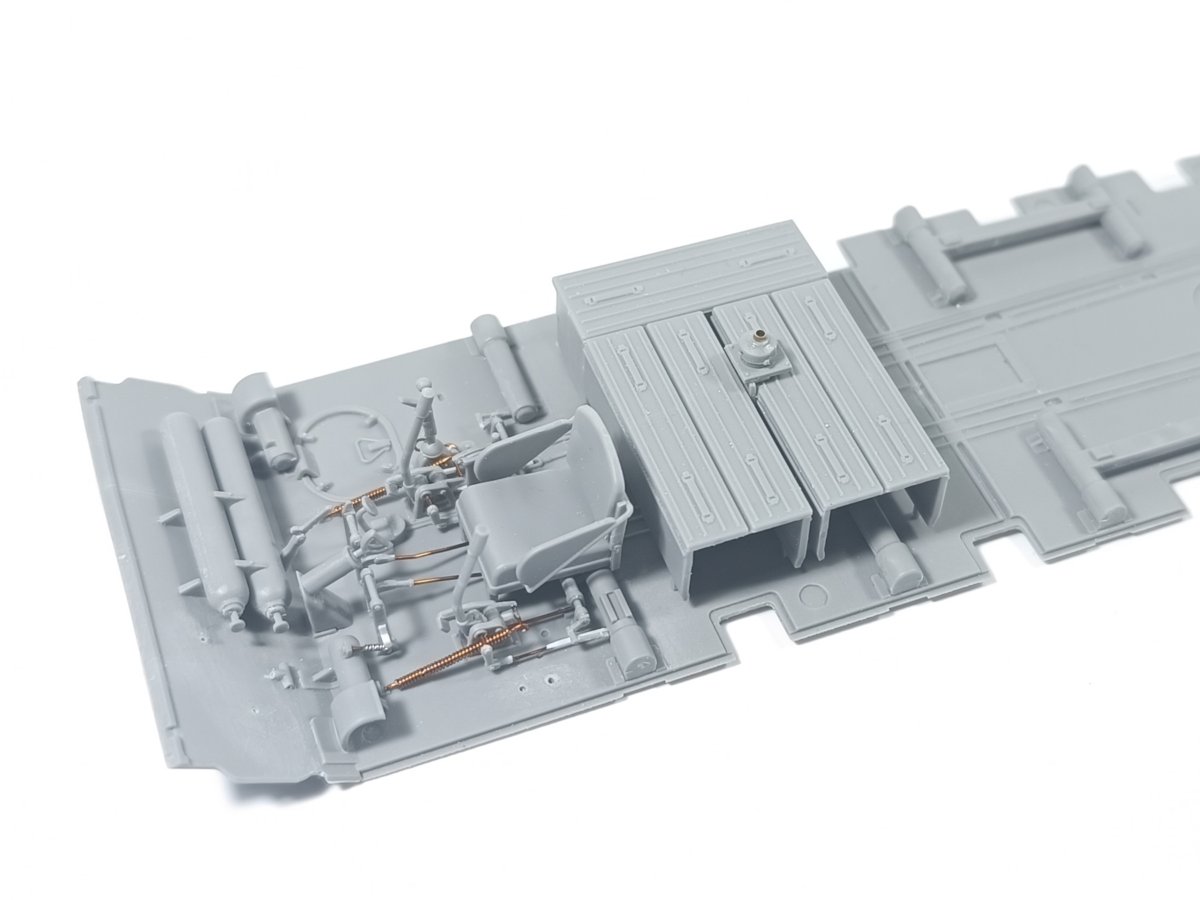

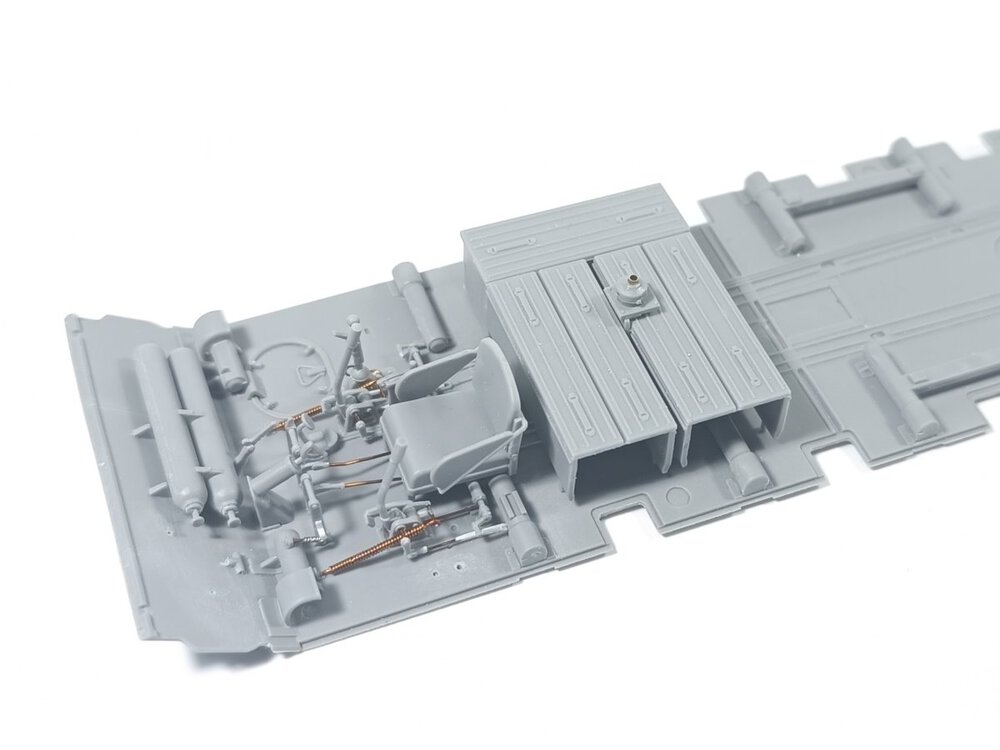

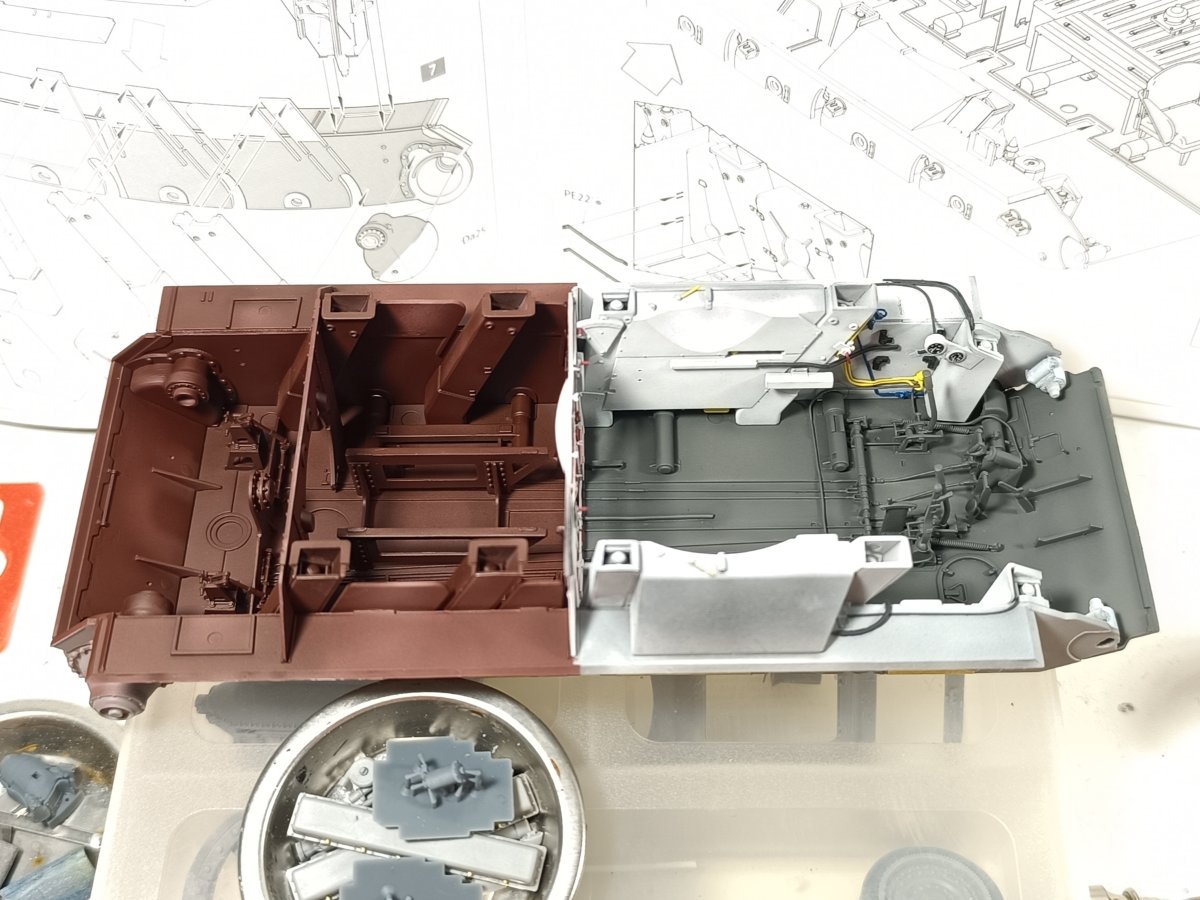

Najpierw według instrukcji zabrałem się za wannę kadłuba ze wszystkimi podstawowymi detalami. To co tutaj widać to absolutny standard z pudełka, a elementy z drutu i hipsu są jedynie zamiennikami pudełkowych (technologia wtrysku ma jednak swoje ograniczenia, których nie da się chyba aktualnie przeskoczyć):

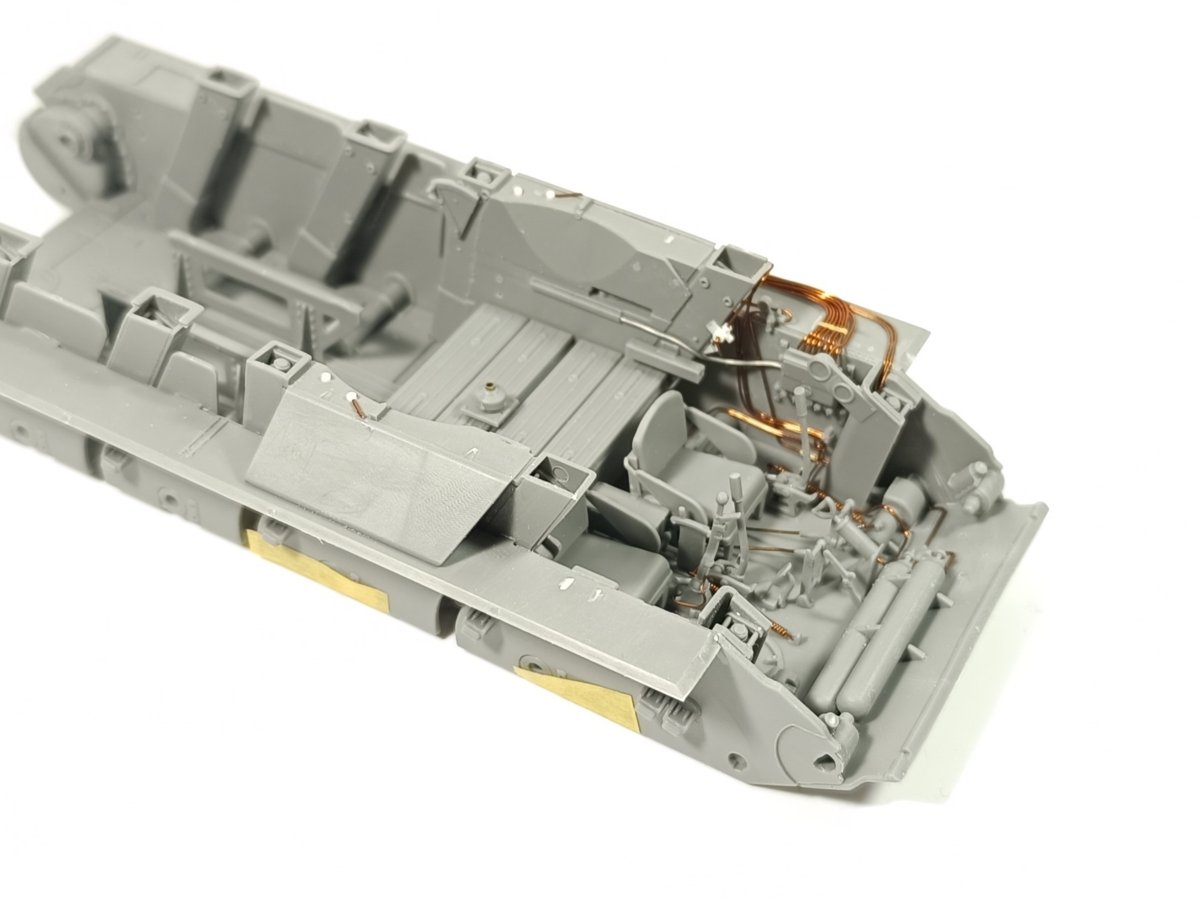

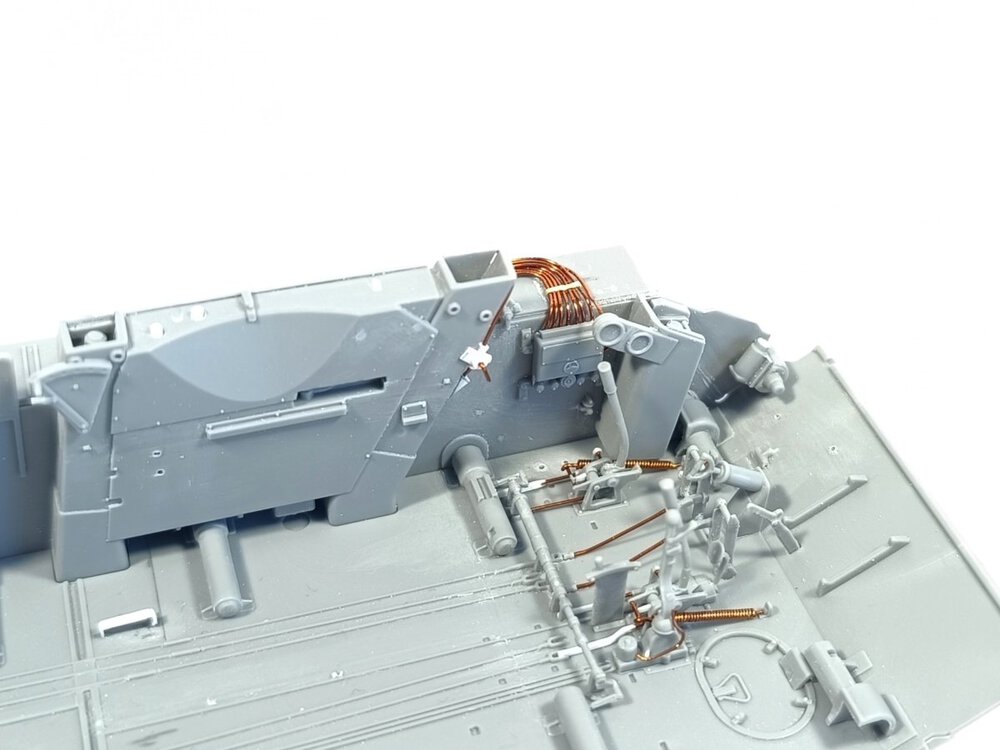

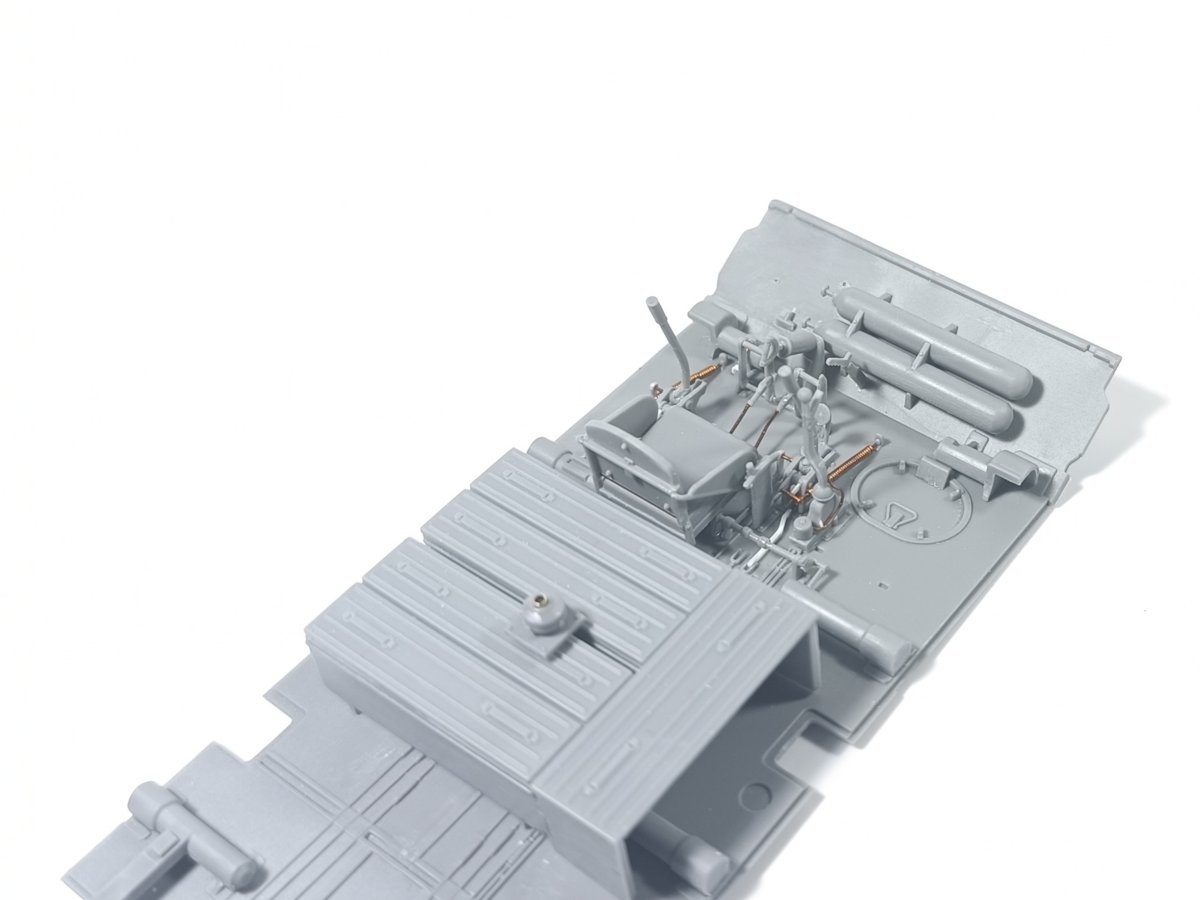

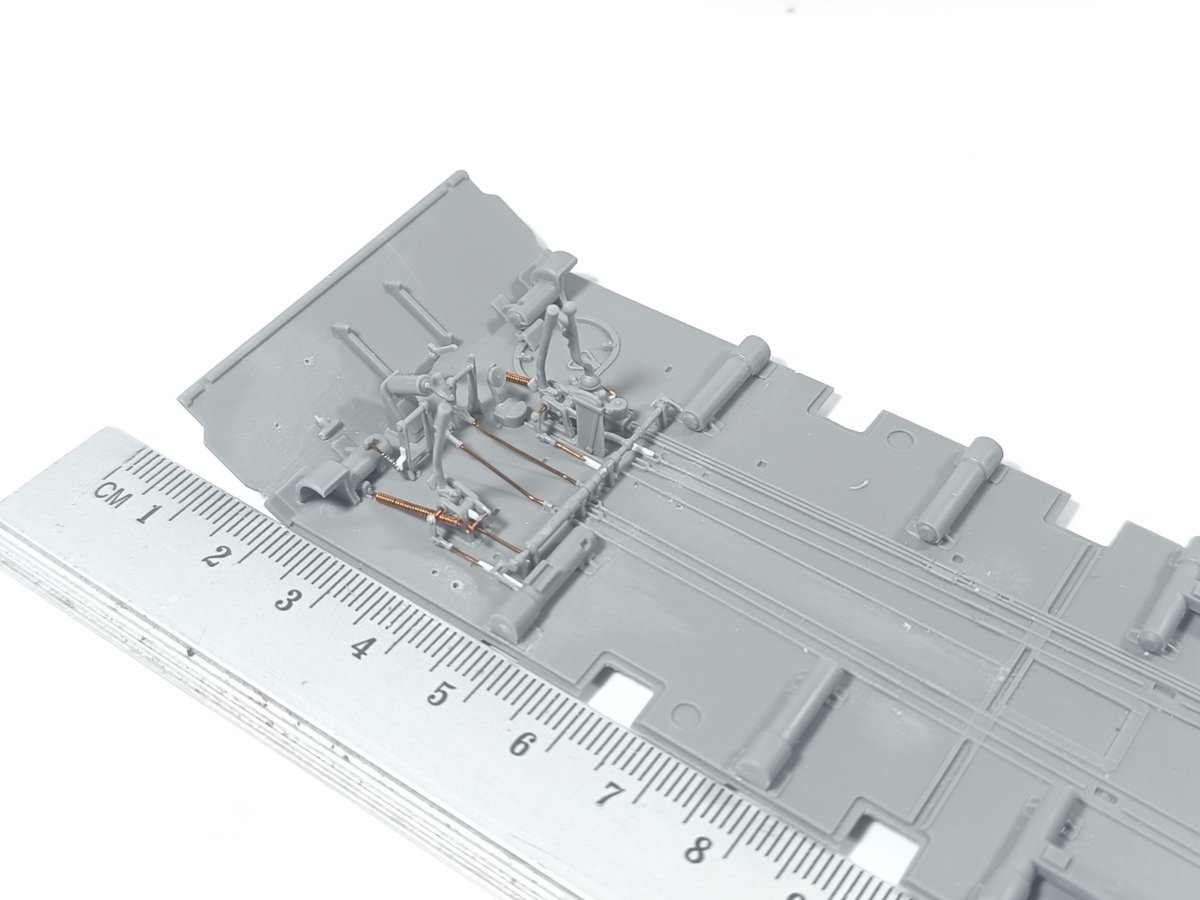

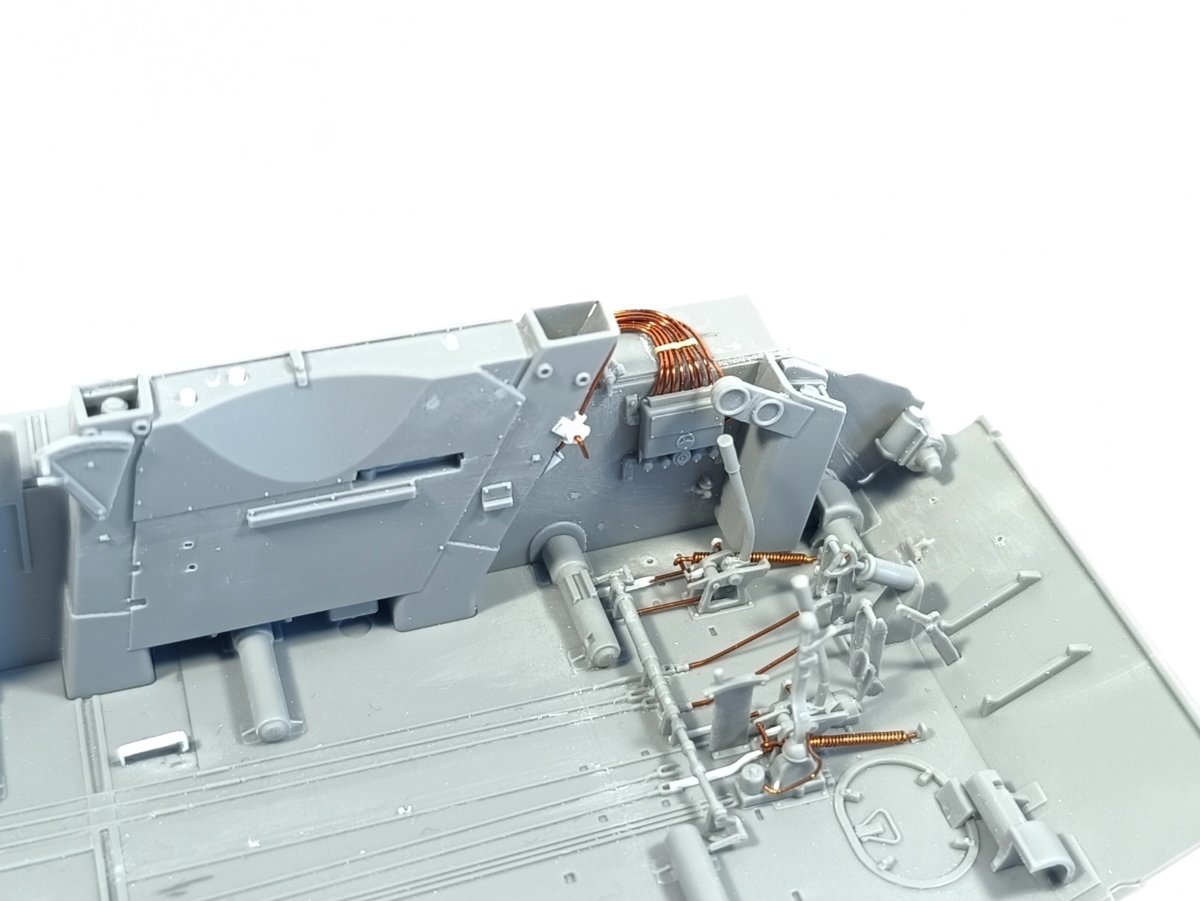

Wanna kadłuba uzupełniona o pierwsze elementy instalacji, nie ujętych w modelu.  Mamy więc pierwsze przewody biegnące do obrotomierza, prędkościomierza  i skrzynki elektrycznej kadłuba, przewody układu paliwowego z dorobionym kurkiem upustowym paliwa, przewody instalacji pneumatycznej, podłączone do butli ze sprężonym powietrzem:





To na razie tyle, pozdrawiam

Edytowane Poniedziałek o 10:41 przez PiterATS

[pmroczko]

Ładny, szczegółowy, nie?



Życzę powodzenia w budowie i pozdrawiam



Paweł

[M.A.V.]

będę zaglądał - powodzenia w budowie

planujesz "filmowych" pancerniaków z Glowel ?



[R_Mazzi]

Super! Będę podglądał!

[Endrju]

Podglądamy.

[PiterATS]

Dzięki Panowie

M.A.V.- nie wykorzystam figurek z Glowela, bo mówiąc delikatnie są straszne i w ogóle mnie nie przekonują.

Poza tym w ogóle nie mam w planach dodawania figurek załogi. Wyjątek zrobię chyba tylko dla psa. Znalazłem kilka ciekawych, przygotowanych dodruku modeli 3D owczarków w pozycji siedzącej, więc najprawdopodobniej któregoś z nich usadowię koło czołgu.

[robertmodelarz]

Szacun i podziw za porwanie się na model firmy Miniart z wnętrzem.  W powieści opisany jest inny czołg, w serialu, od samego początku ze względu na znikomą ilość T-34/76, we wszystkich odcinkach rolę Rudego gra wyłącznie czołg T-34-85. Rudego 102 grały trzy czołgi: dwa z Żagania i jeden z Wrocławia. Żagańskie czołgi po skończeniu zdjęć do filmu posłużyły jako cele na poligonie, ostatecznie trafiły na złom. Wrocławskiego Rudego 102 można dziś oglądać w Muzeum Motoryzacji i Techniki w Otrębusach pod Warszawą.

W Muzeum Broni Pancernej Centrum Szkolenia Wojsk Lądowych im. Stefana Czarnieckiego w Poznaniu prezentowany jest przekrój T-34-85, który był wykorzystywany w trakcie filmowania scen we wnętrzu „Rudego” w II i III serii (w pierwszej serii wykorzystano makietę wybudowaną w studiu we Wrocławiu). Czołg ten został uszkodzony w trakcie bitwy o Poznań w 1945 r. i został przekazany do Szkoły Oficerskiej, gdzie po wycięciu otworów w kadłubie służył jako pomoc naukowa.

Cytat z Wikipedii

Edytowane 15 Października przez robertmodelarz

[M.A.V.]

1 godzinę temu, PiterATS napisał:

Wyjątek zrobię chyba tylko dla psa (...) usadowię koło czołgu.

jeśli tak to ja bym go sadzał gdzieś na błotniku a nie obok

[Rafał B]

Godzinę temu, robertmodelarz napisał:

Rudego 102 grały trzy czołgi: dwa z Żagania i jeden z Wrocławia.



To tylko te oficjalne, ponieważ np 4 teciak, który brał udział w scenach zdobywania twierdzy Kłodzkiej, pochodził z 27 Pułku Zmechanizowanego stacjonującego w Kłodzku.

Jednostka ta została rozformowana w 98 r.

Nawiasem był tu już kiedyś na forum temat dotyczący T-34 z "Czterech pancernych...", gdzie rozkminiano ile tak na prawdę czołgów wzięło udział w różnych scenach w filmie i jeśli dobrze kojarzę, to naliczono wówczas na wieży czołgu bodajże 5, czy 6 różnych nr seryjnych.

Tak na marginesie, to polecam na YT serię filmików o kulisach powstawania serialu "Czterej pancerni...", bo jeśli ktoś lubi te klimaty warto obejrzeć.



21 godzin temu, PiterATS napisał:

Tak więc czterej pancerni i te klimaty   Naszła mnie więc wena na zrobienie sobie Teciaka, a że zawsze chciałem mieć kiedyś tam na półce model Rudego...



Chętnie poobserwuję, zwłaszcza w Twoim wykonaniu, bo zapowiada się ciekawie

[PiterATS]

W dniu 15.10.2025 o 17:04, robertmodelarz napisał:

W powieści opisany jest inny czołg, w serialu, od samego początku ze względu na znikomą ilość T-34/76, we wszystkich odcinkach rolę Rudego gra wyłącznie czołg T-34-85.

W powieści były dwa typy T-34, tak gwoli uściślenia  Pierwszy z armatą 76mm został przecież zniszczony nad Odrą, a w Rietzen załoga dostała nowy wóz z armatą 85mm i taki właśnie czołg buduję.



Wracając do modelu, to kolejnym etapem było wstępne pomalowanie kolorami bazowymi tego co do tej pory zrobiłem.

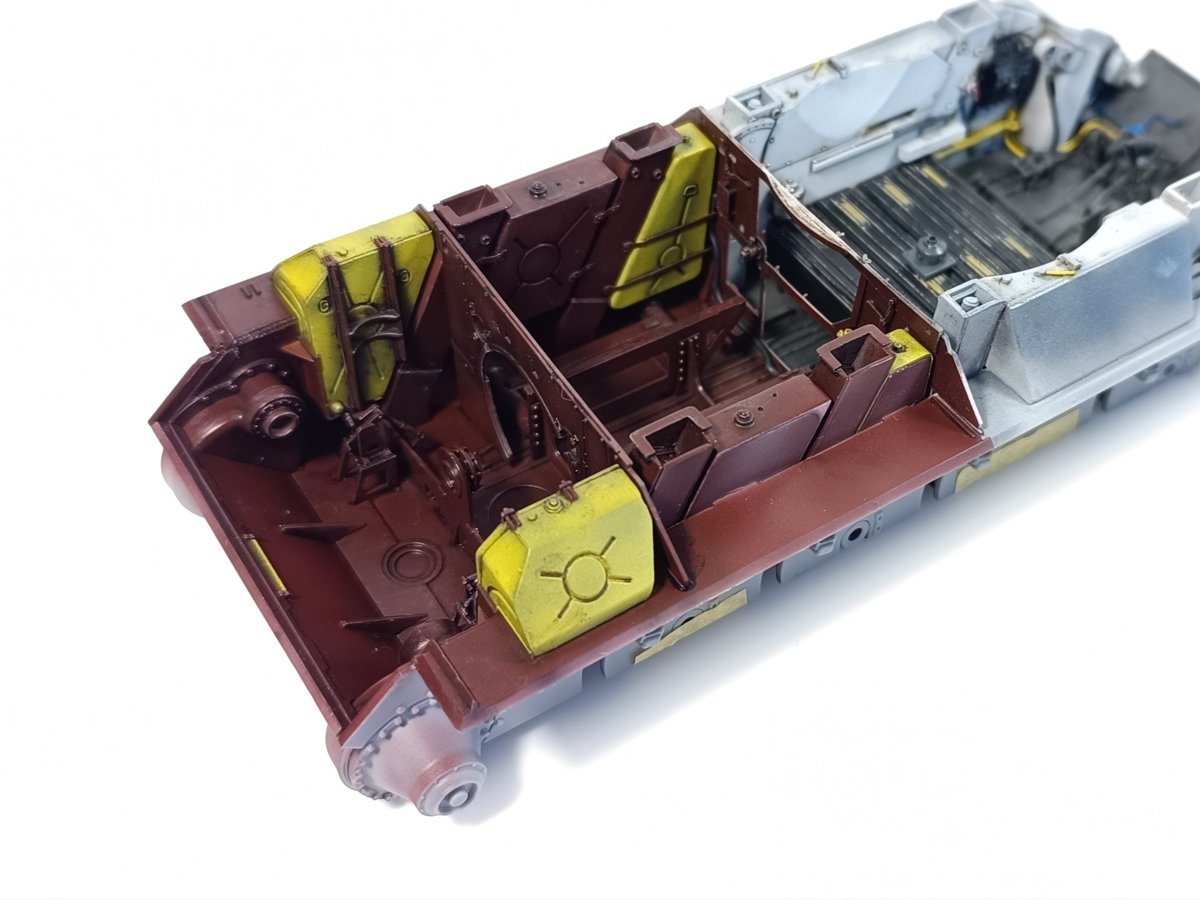

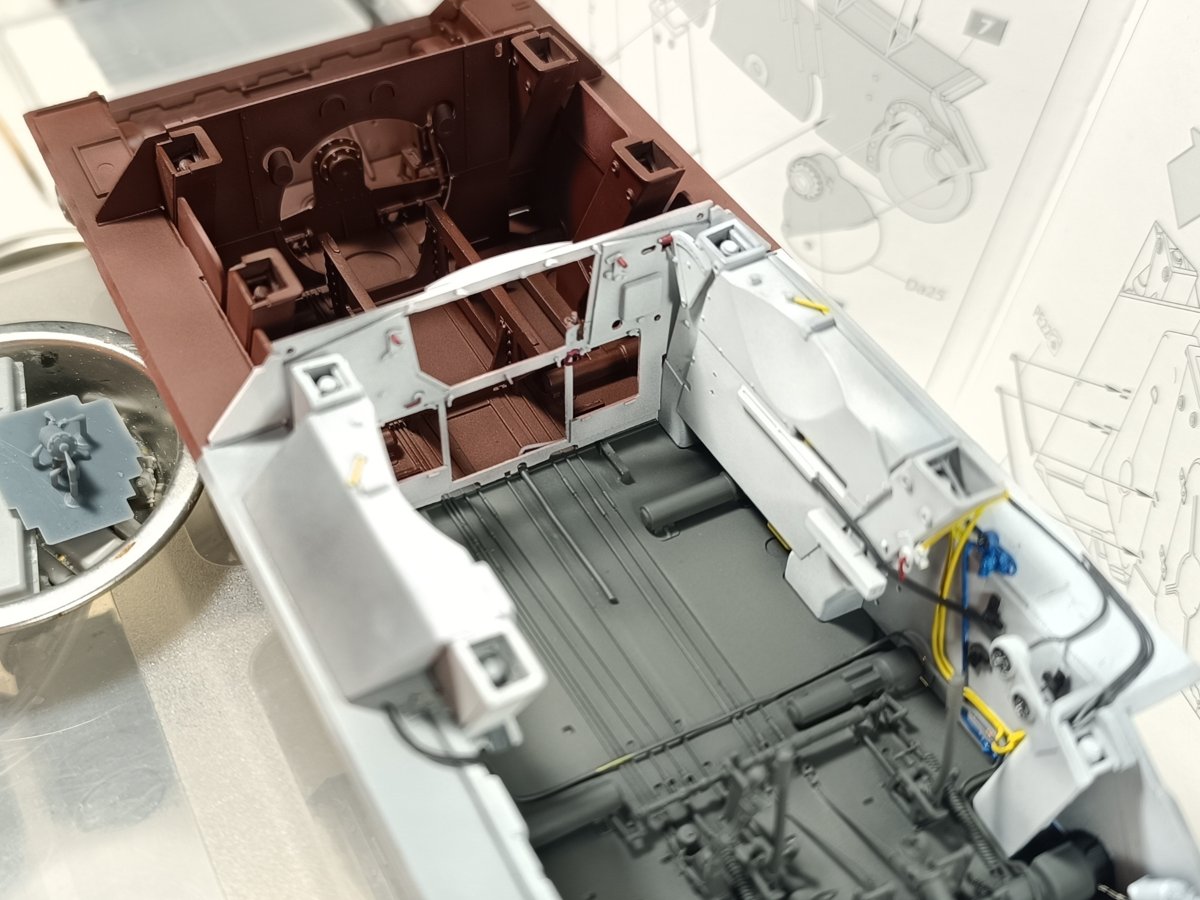

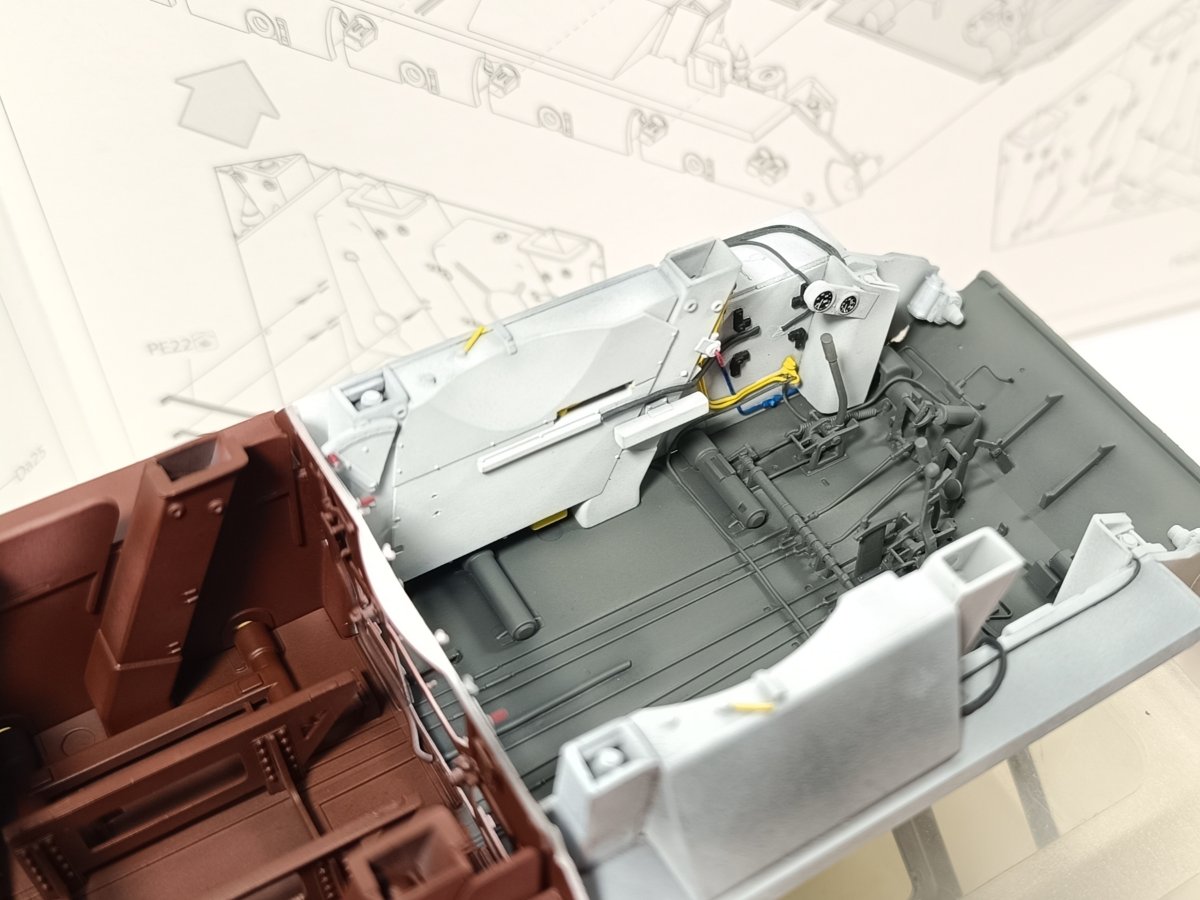

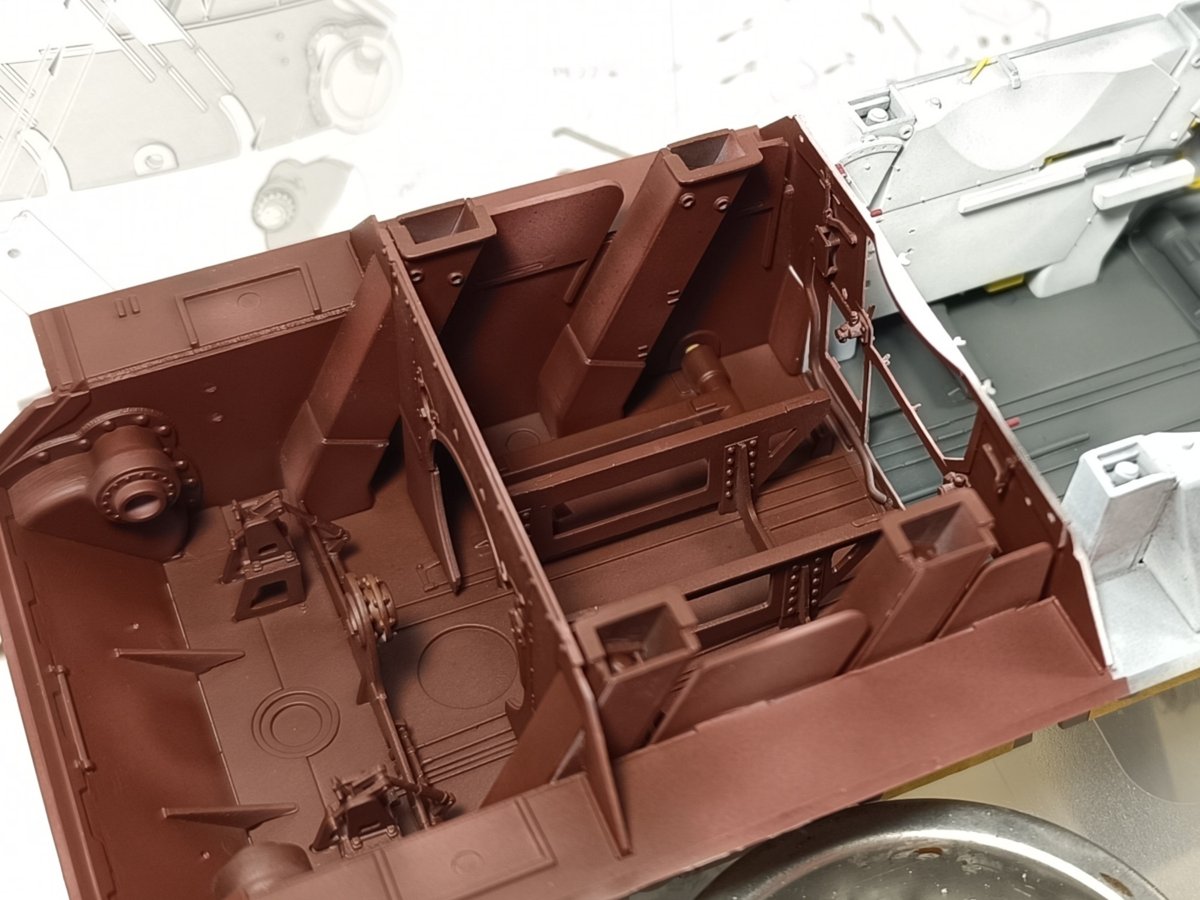

Widać już przygotowaną ścianę działową kadłuba z otwartymi wszystkimi lukami. Wykonałem ją całkowicie od postaw, na podstawie rysunków z wojennych instrukcji i dokumentacji czołgu. Została wykonana ze wszystkiego co było pod ręką, a więc kartonu, hipsu, drucików oraz zaprojektowanych 3D i wydrukowanych  drobnych detali:



Z elementów drukowanych, znajdujących się na grodzi kadłuba mamy:

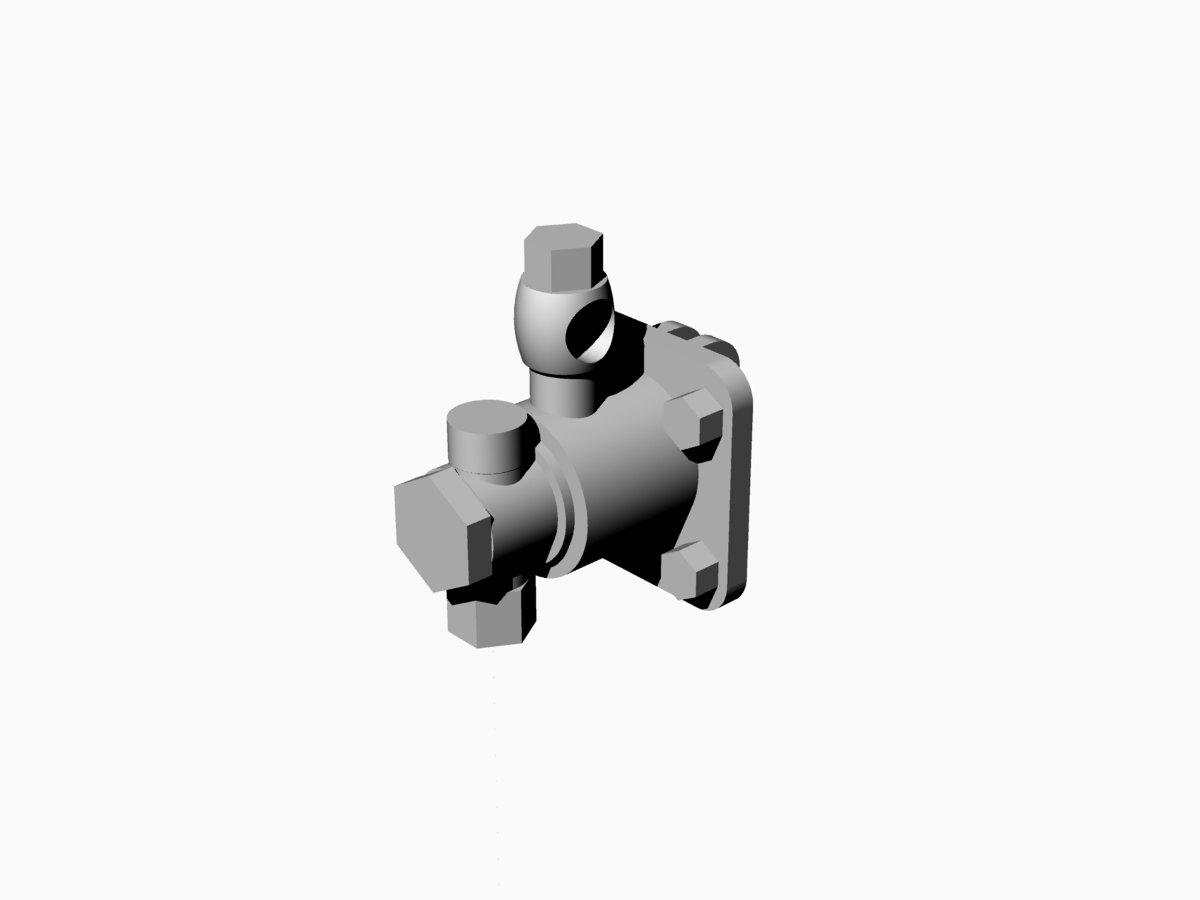

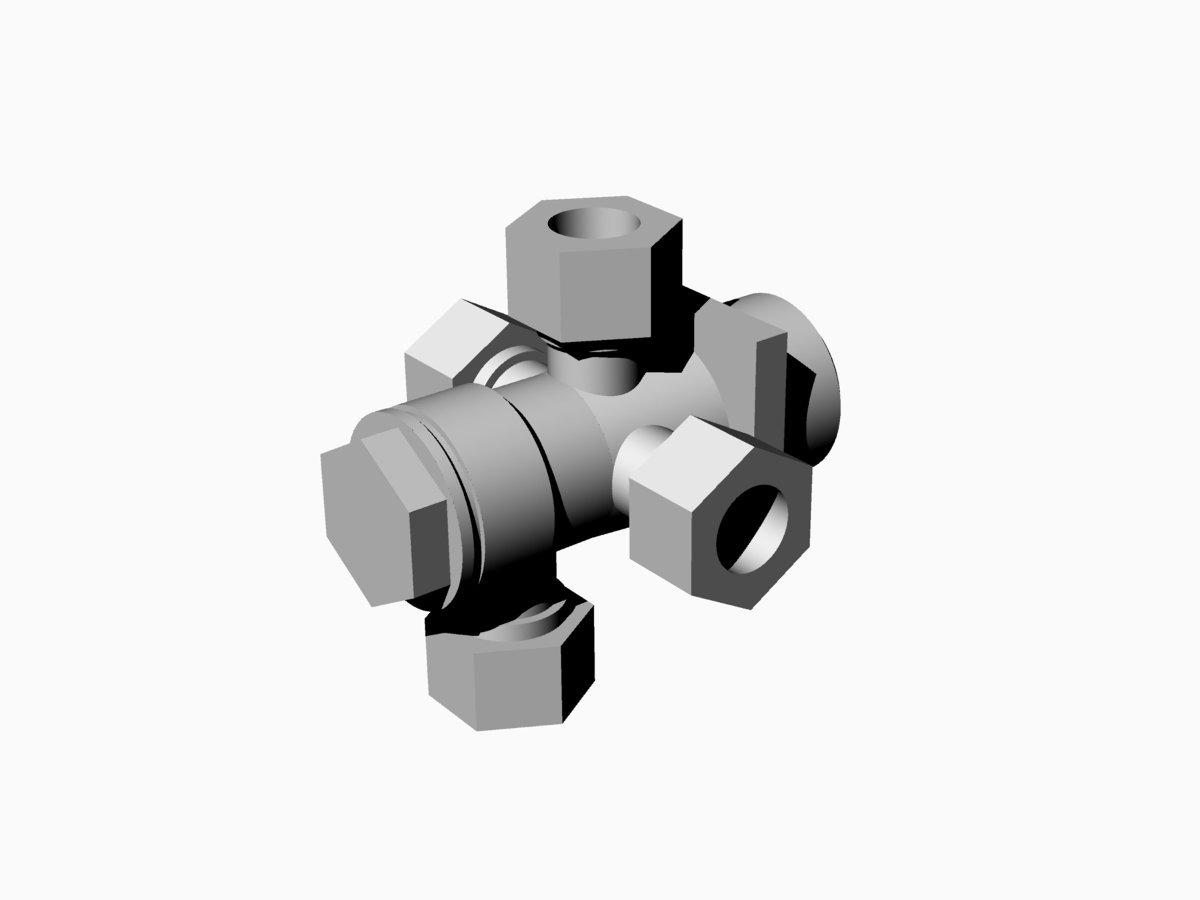

- kurek rozdzielczy paliwa (za jego pomocą można było przełączać się między poszczególnymi grupami zbiorników paliwa):



- ręczną pomocniczą pompkę oleju:

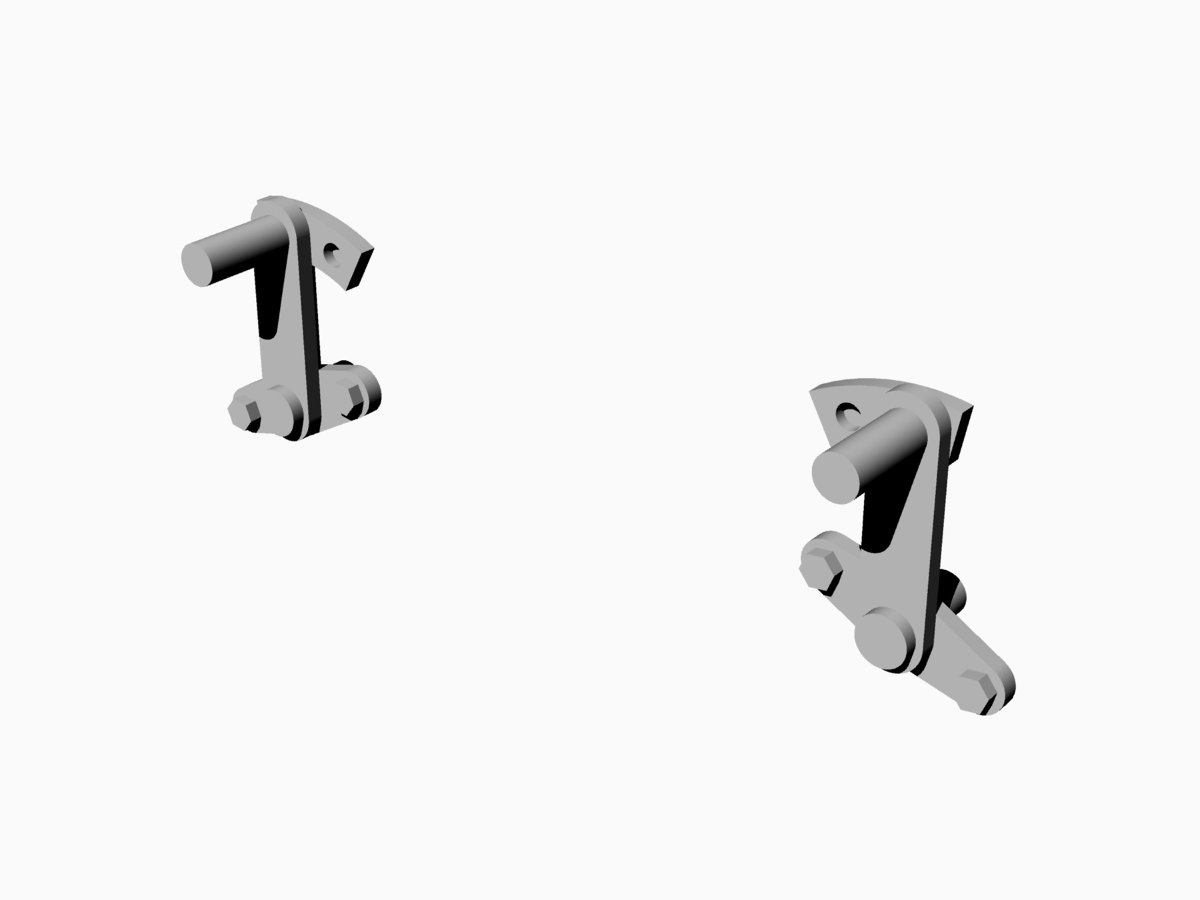

- dźwigienki do otwierania bocznych żaluzji:



- i trochę pozostałej drobnicy czyli śruby zwykłe i śruby motylkowe:

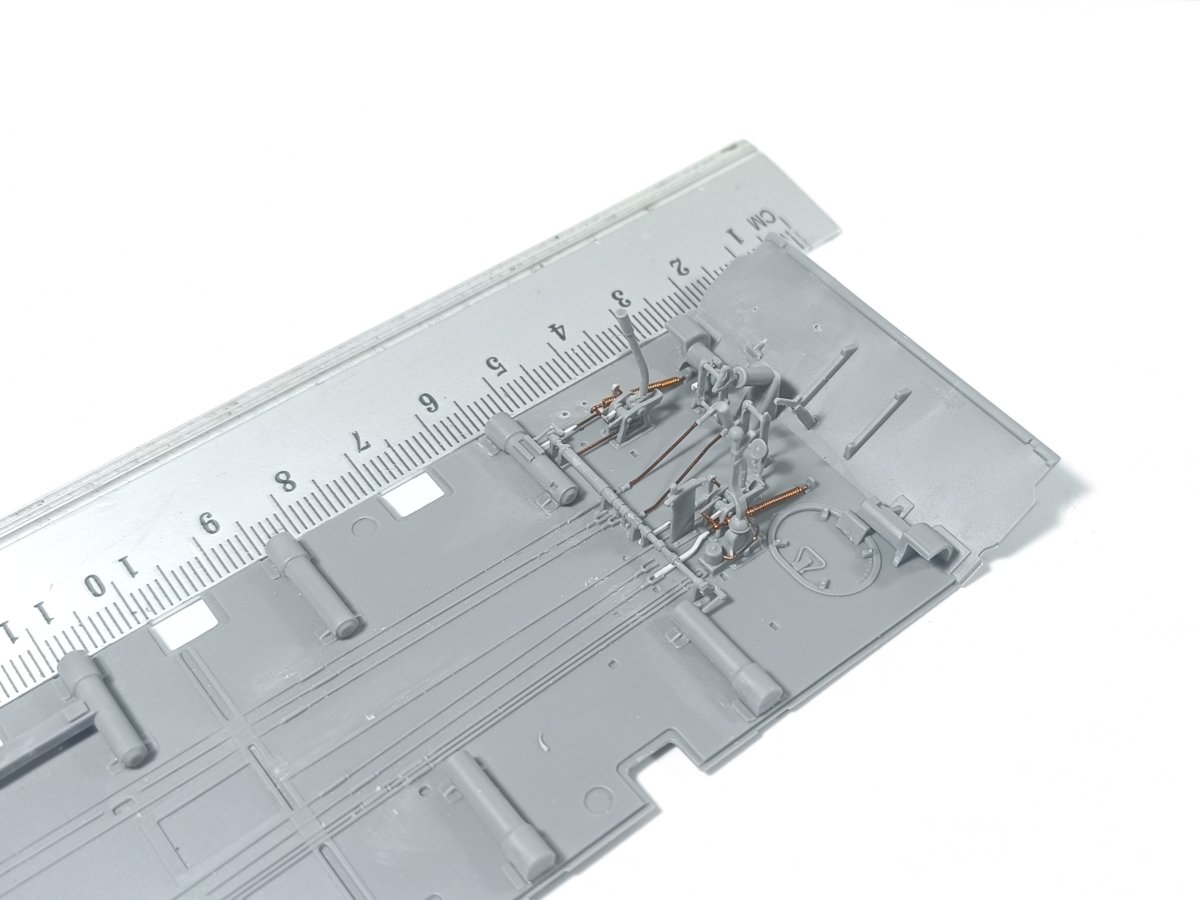

Dla zobrazowania wielkości- kurek paliwa ma rozmiary 3,2x3,0x3,0mm, pompka oleju jest podobna, a śruby motylkowe to już rozmiar 1,3mm.

Ciężko się to fotografuje i skleja, a i fotograf ze mnie marny. Po wielu latach pracy w skali 1:20 i 1:12 odwykłem od 1:35, która stała się dla mnie skalą wręcz nikczemną i lilipucią


Edytowane Poniedziałek o 10:45 przez PiterATS

[Paweł Czarnocki]

Nooooo T-34 wreszcie !!!   Nad dopasowaniem do oryginału na zewnątrz przymknij jedno oko jeśli to ma być filmowy RUDY.  W filmie "grały" dwa albo trzy czołgi

[PiterATS]

5 minut temu, Paweł Czarnocki napisał:

Nooooo T-34 wreszcie !!!   Nad dopasowaniem do oryginału na zewnątrz przymknij jedno oko jeśli to ma być filmowy RUDY.  W filmie "grały" dwa albo trzy czołgi

Przecież już ze dwa razy wspomniałem że robię książkowego Rudego, ale tego drugiego z armatą 85mm, którego załoga dostała w Rietzen ze składek od Pomorzan  Przyjąłem że będzie to wóz z późnej wojennej produkcji fabryki 183

[Macisso]

Widzę że to będzie bardzo interesujący projekt. Z radością będę śledził postępy.
Powodzenia!



[PiterATS]

Dziękuję  Całkiem nieźle idzie mi budowa tego modelu. Obecnie jestem na etapie budowy skrzyni biegów i wyposażania na gotowo przedziału transmisji, czyli ostatniego już segmentu jaki mi został we wnętrzu kadłuba. Ale to w swoim czasie, czyli niedługo

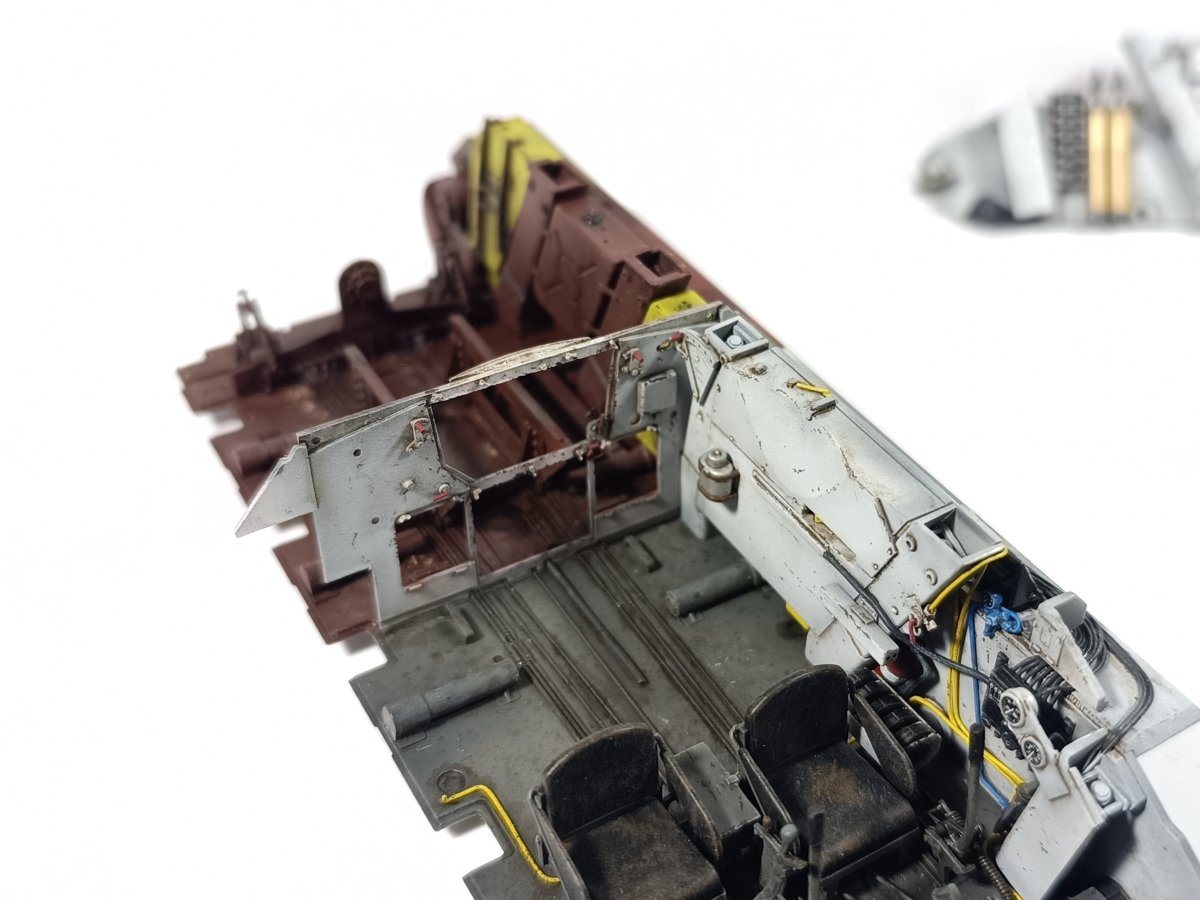

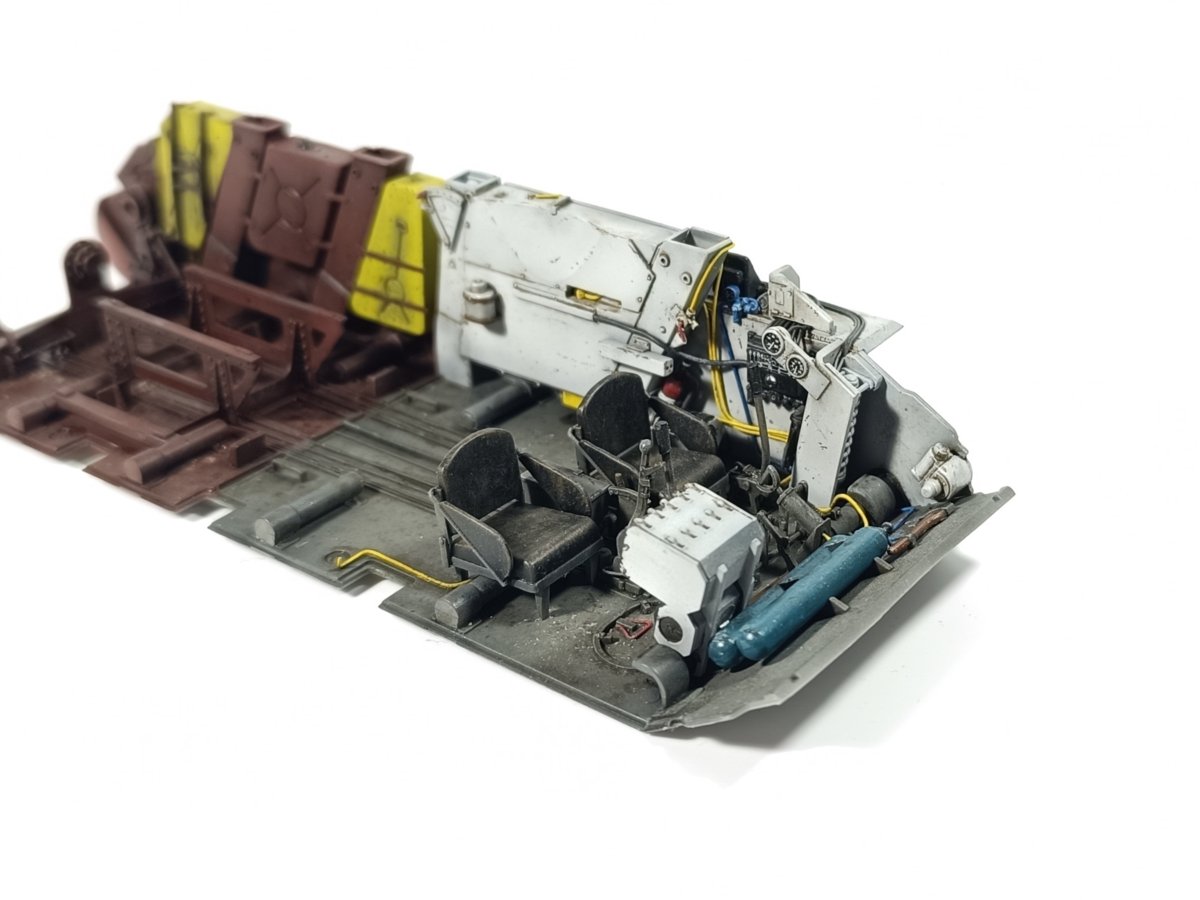

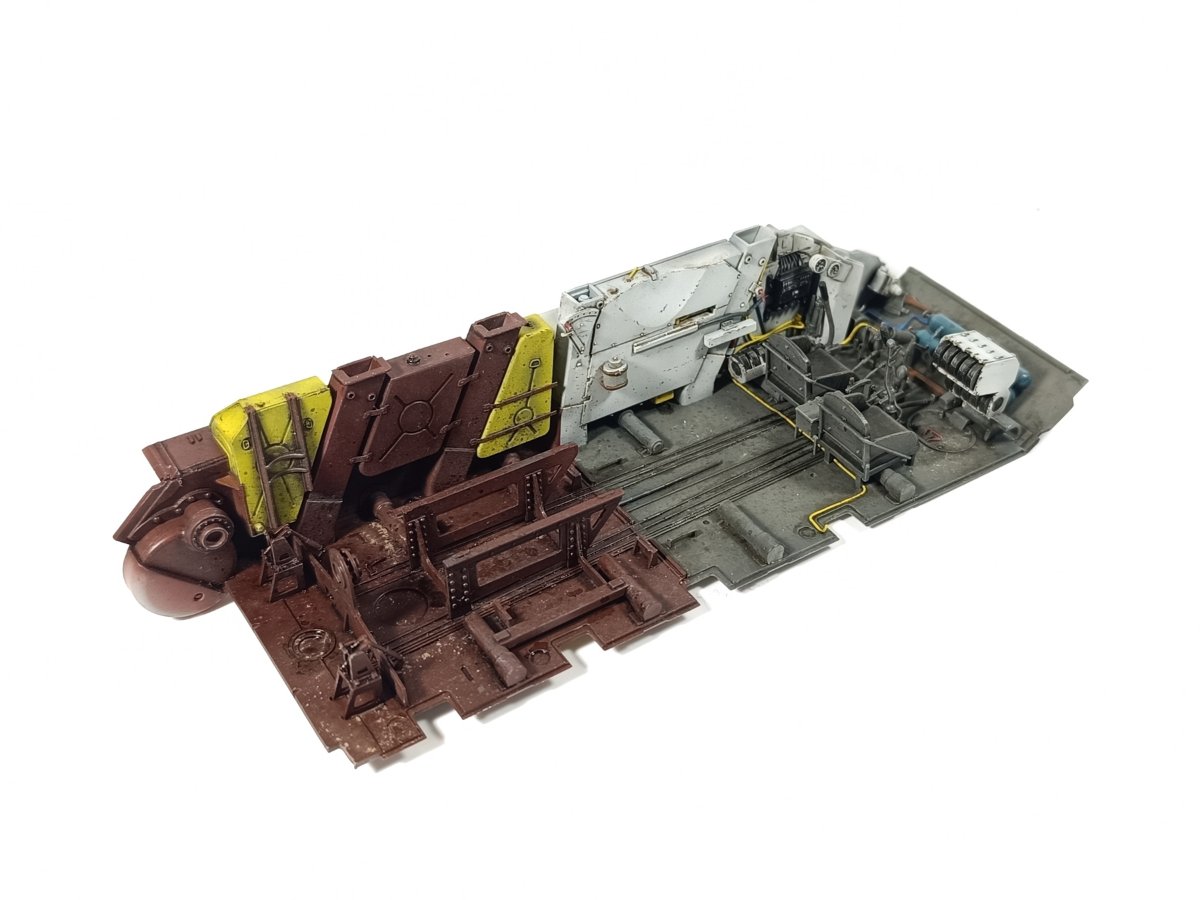

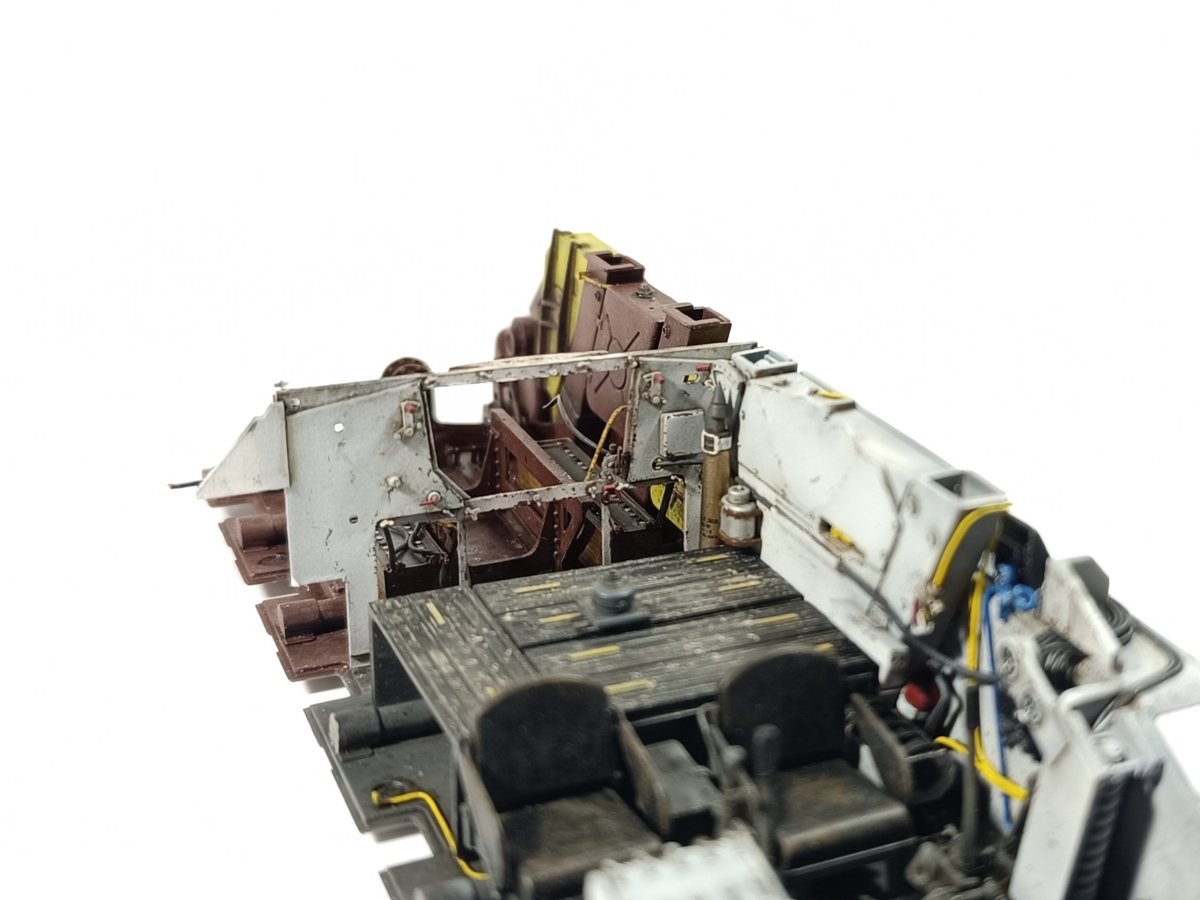

A tymczasem zdjęcia z drugiej części malowania detali na kolory bazowe oraz pierwsze ślady eksploatacyjne:



Pozdrawiam

Edytowane Poniedziałek o 10:48 przez PiterATS

[Endrju]

Super to wychodzi.

[Sam100]

Cytat

Wierzyć mi się nie chce, ale po baaaardzo długiej przerwie, po wielu wielu latach wlatuje na tapetę model sprzętu wojskowego, a konkretnie T-34-85
Powód był prozaiczny- jako rekonstruktor historyczny, niedawno miałem okazję pojeździć T-34 w kompletnym umundurowaniu czołgisty Armii Polskiej na Wschodzie,  z okresu II wojny światowej. Tak więc czterej pancerni i te klimaty   Naszła mnie więc wena na zrobienie sobie Teciaka, a że zawsze chciałem mieć kiedyś tam na półce model Rudego, kupiłem więc Miniarta z wnętrzem (w 1:35) i ochoczo zabrałem się za urzeczywistnienie swojej zachcianki sprzed wielu lat. W sumie jakaś odmiana i krótki przerywnik od modeli samochodów mi się należy



Zdecydowałem się na zakup wersji egipskiej:

Ja także mam swojego "wspominkowego czołga"  od MiniArt zrobionego. Mój T-55 ma mi przypominać prowadzenie czołgu z Muzeum Sprzętu Wojskowego w Mrągowie. Taki mi prezent zrobiono na wieczór kawalerski

[Macisso]

17 godzin temu, PiterATS napisał:



Złoto

[PiterATS]

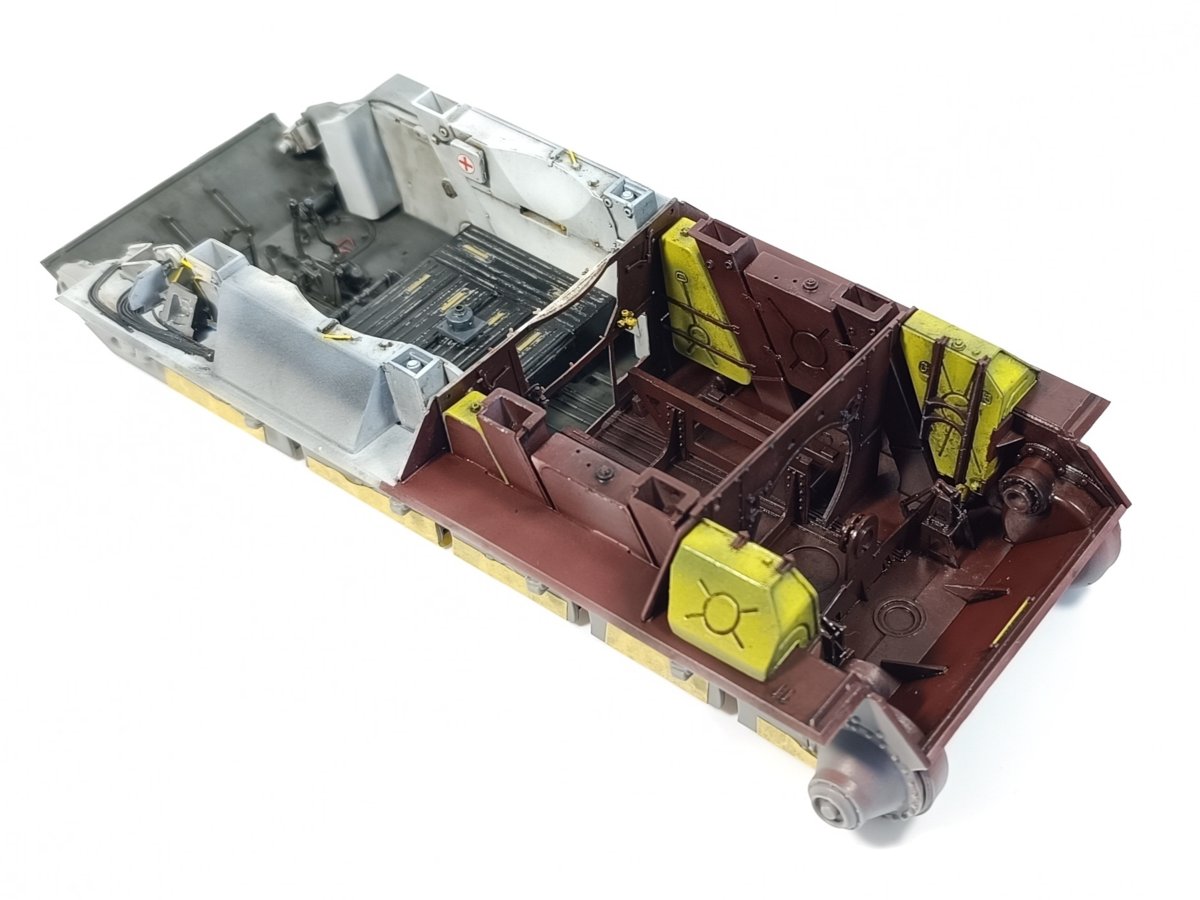

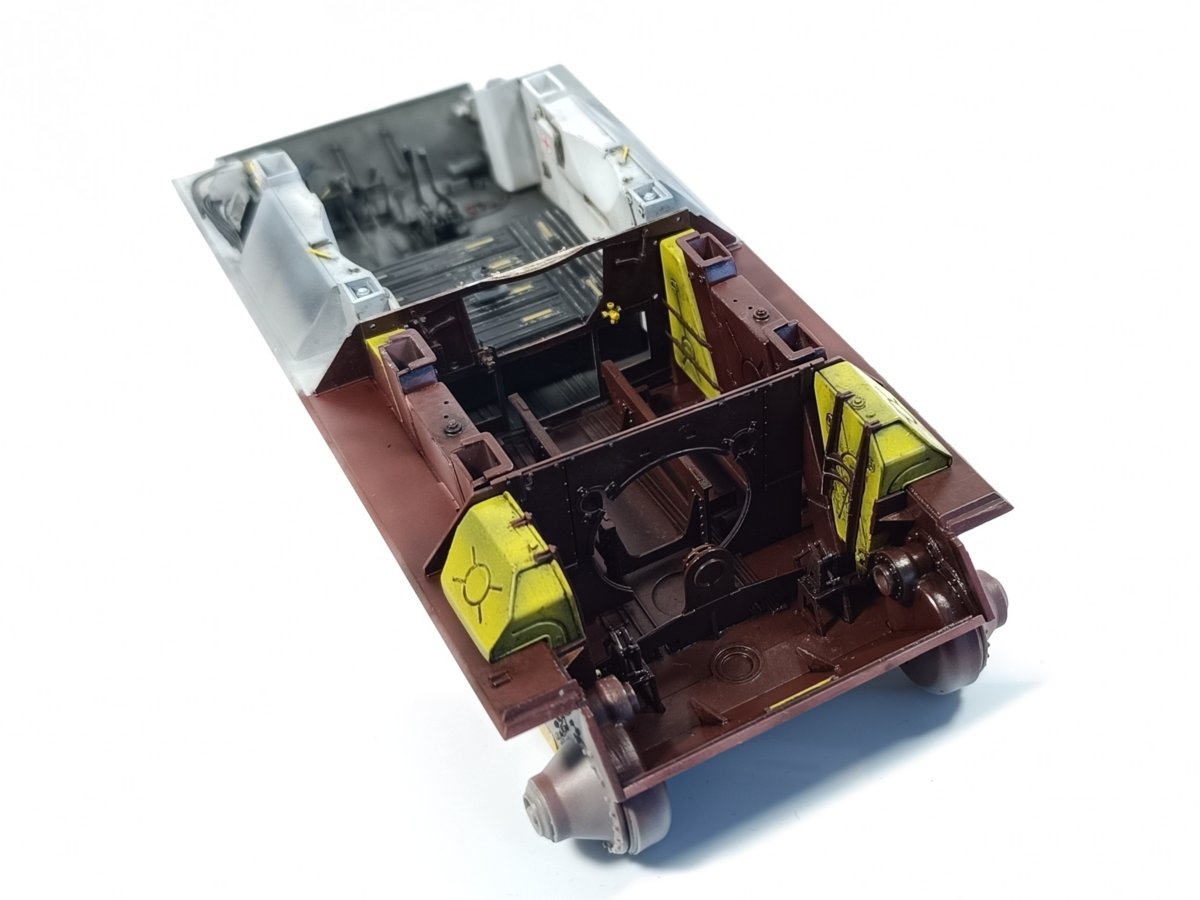

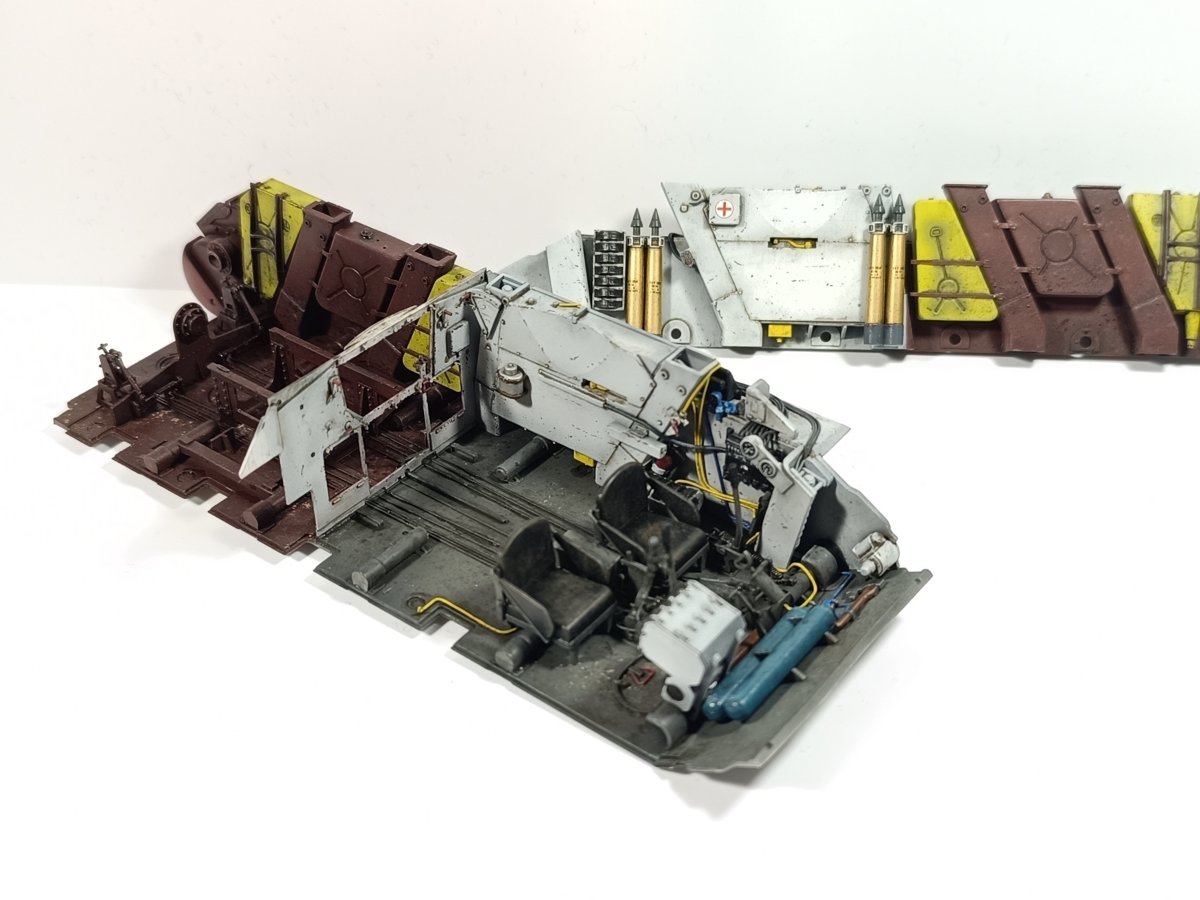

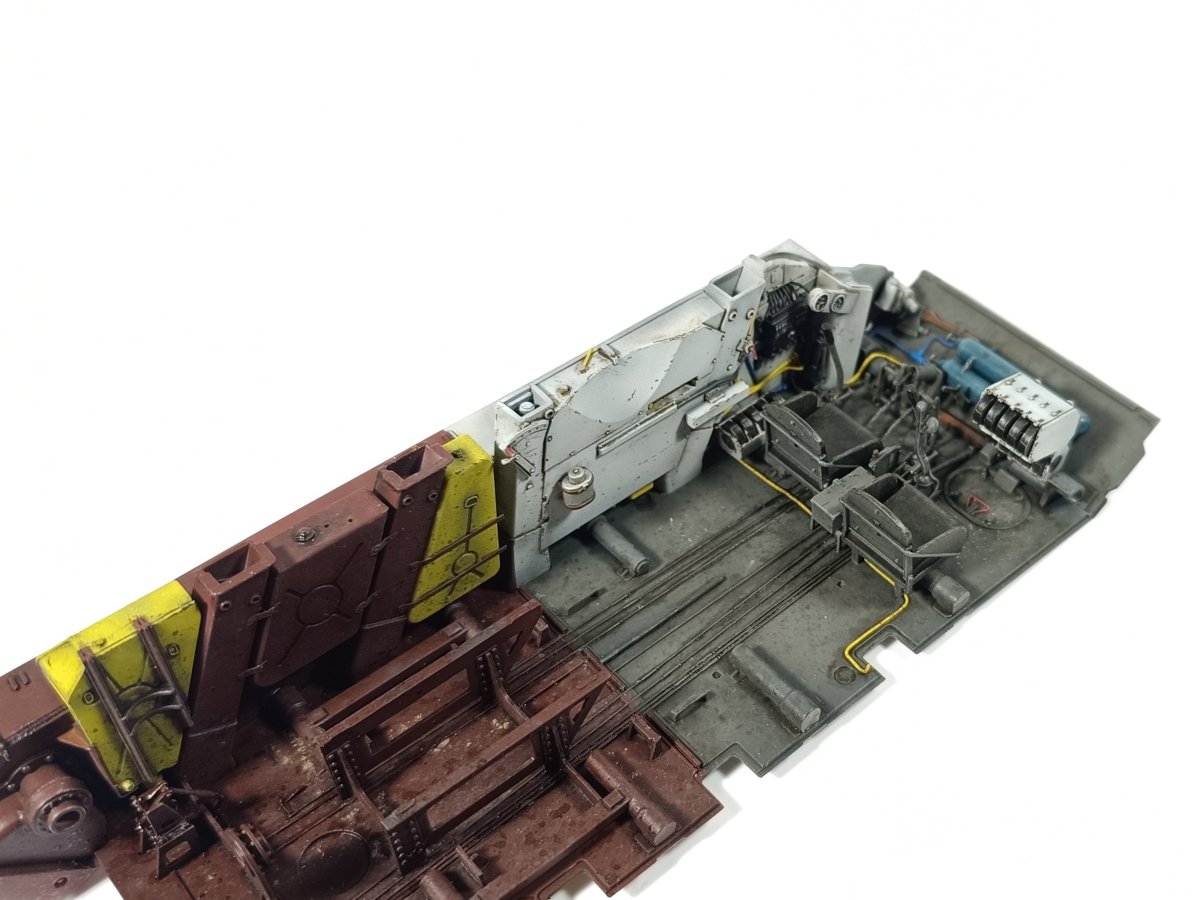

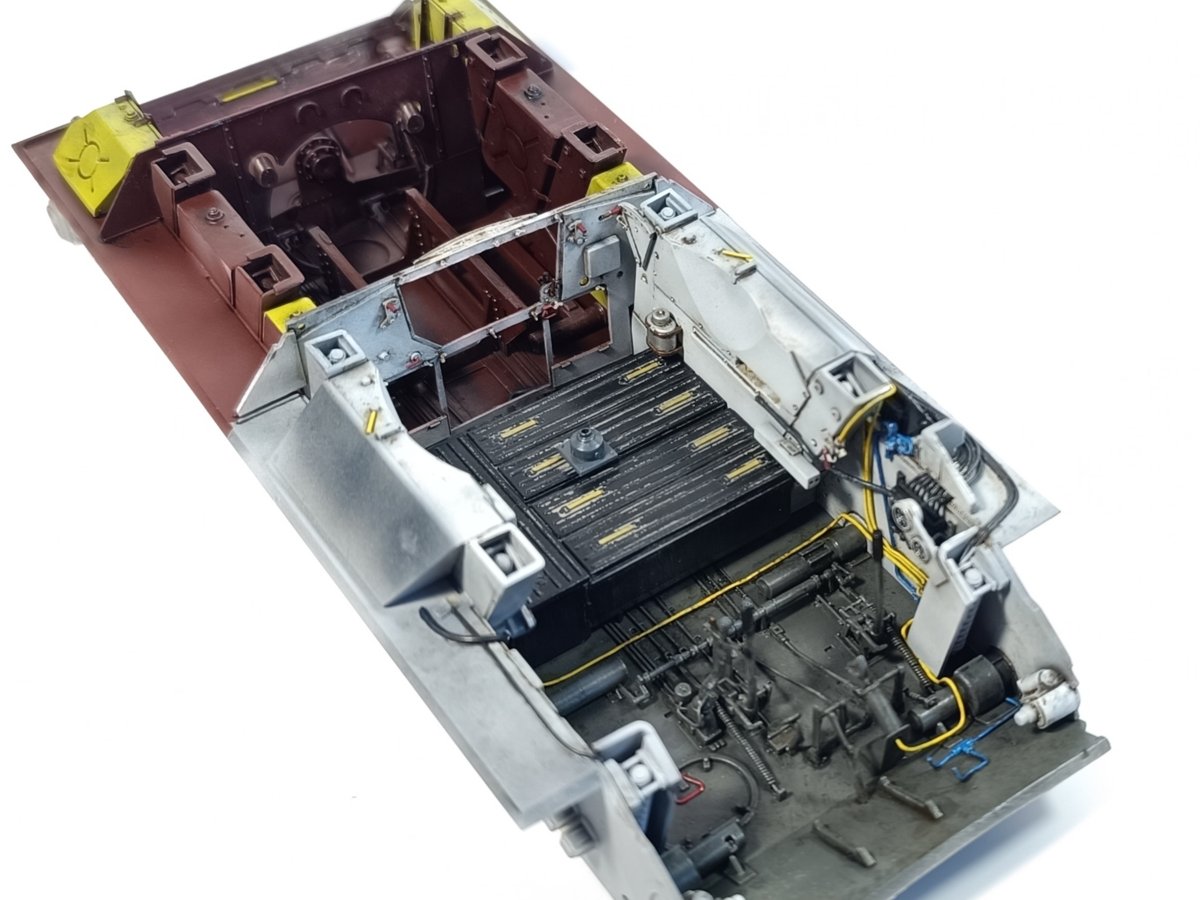

Kolejny etap brudzenia i na tym poprzestałem. Nie chcę robić z pojazdu jakiejś ruiny, dlatego w zasadzie skupiłem się bardziej na cieniowaniu, odpryskach w najbardziej narażonych do tego miejscach i usyfieniu w największym stopniu skrzynek amunicyjnych na dnie przedziału bojowego, po których załoga deptała butami i które dojdą nieco później.

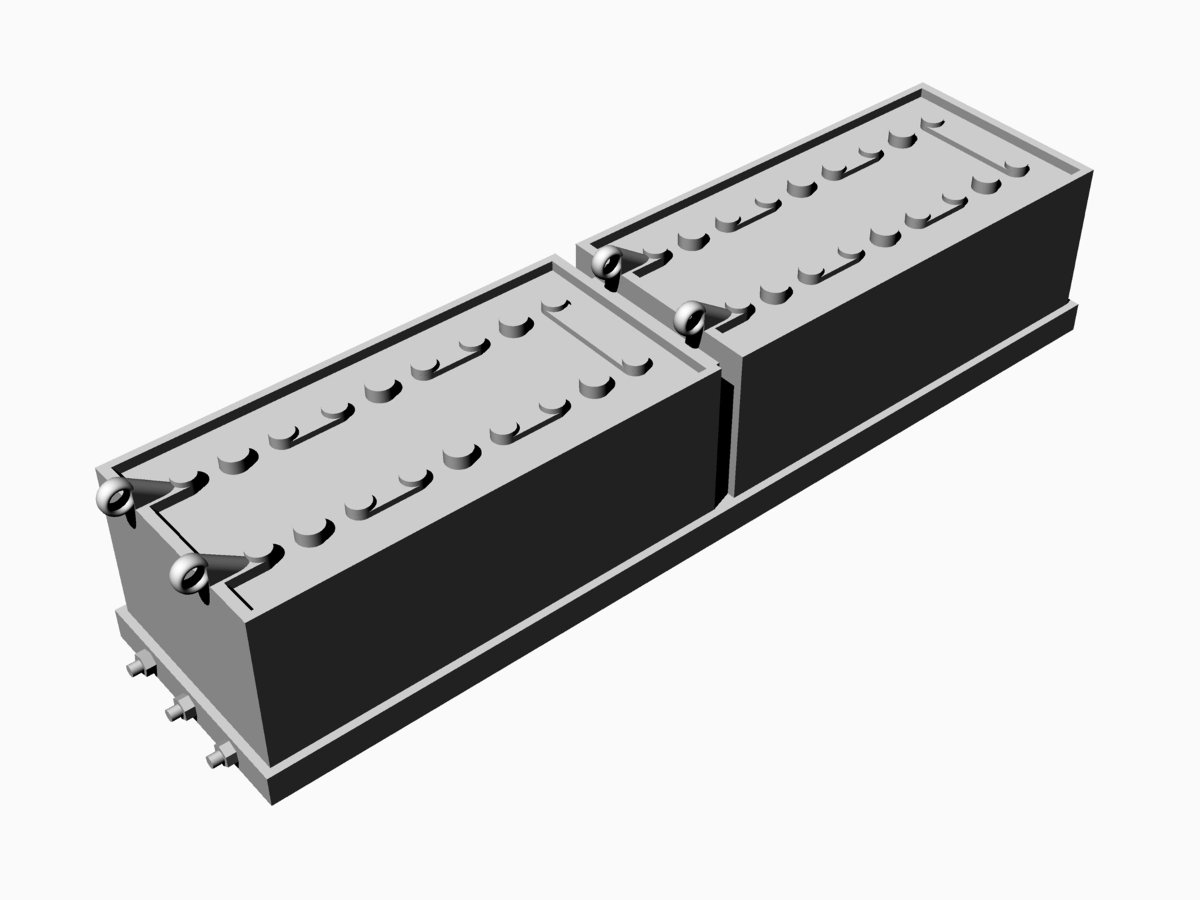

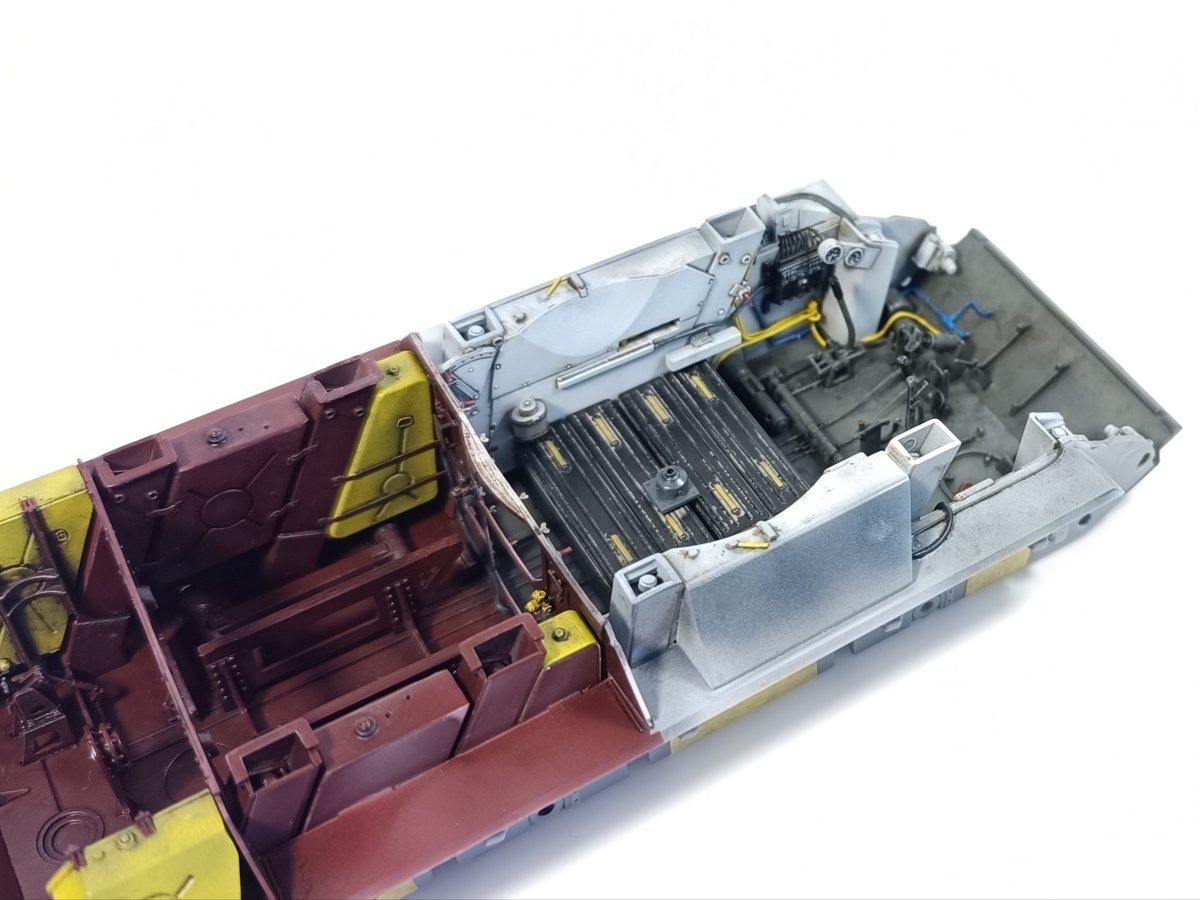

Następnym etapem było stopniowe, mozolne uzupełnianie wnętrza przedziału silnikowego o wszelkie instalacje niezbędne do zamontowania na tym etapie, a przez włożeniem silnika. Na samym początku trzeba było zaprojektować całkowicie od podstaw zestaw baterii akumulatorów, których Miniart nie uwzględnił:





A jak to wyszło w rzeczywistości, to już w następnym odcinku

Edytowane Poniedziałek o 10:51 przez PiterATS

[Paweł Czarnocki]

2 godziny temu, PiterATS napisał:





Następnym etapem było stopniowe, mozolne uzupełnianie wnętrza przedziału silnikowego o wszelkie instalacje niezbędne do zamontowania na tym etapie, a przez włożeniem silnika. Na samym początku trzeba było zaprojektować całkowicie od podstaw zestaw baterii akumulatorów, których Miniart nie uwzględnił:





A jak to wyszło w rzeczywistości, to już w następnym odcinku

Uważaj bo to były akumulatory kwasowe, pamiętaj o BHP przy pracy z nimi

[PiterATS]

BHP to u mnie na biurku podstawa podczas pracy

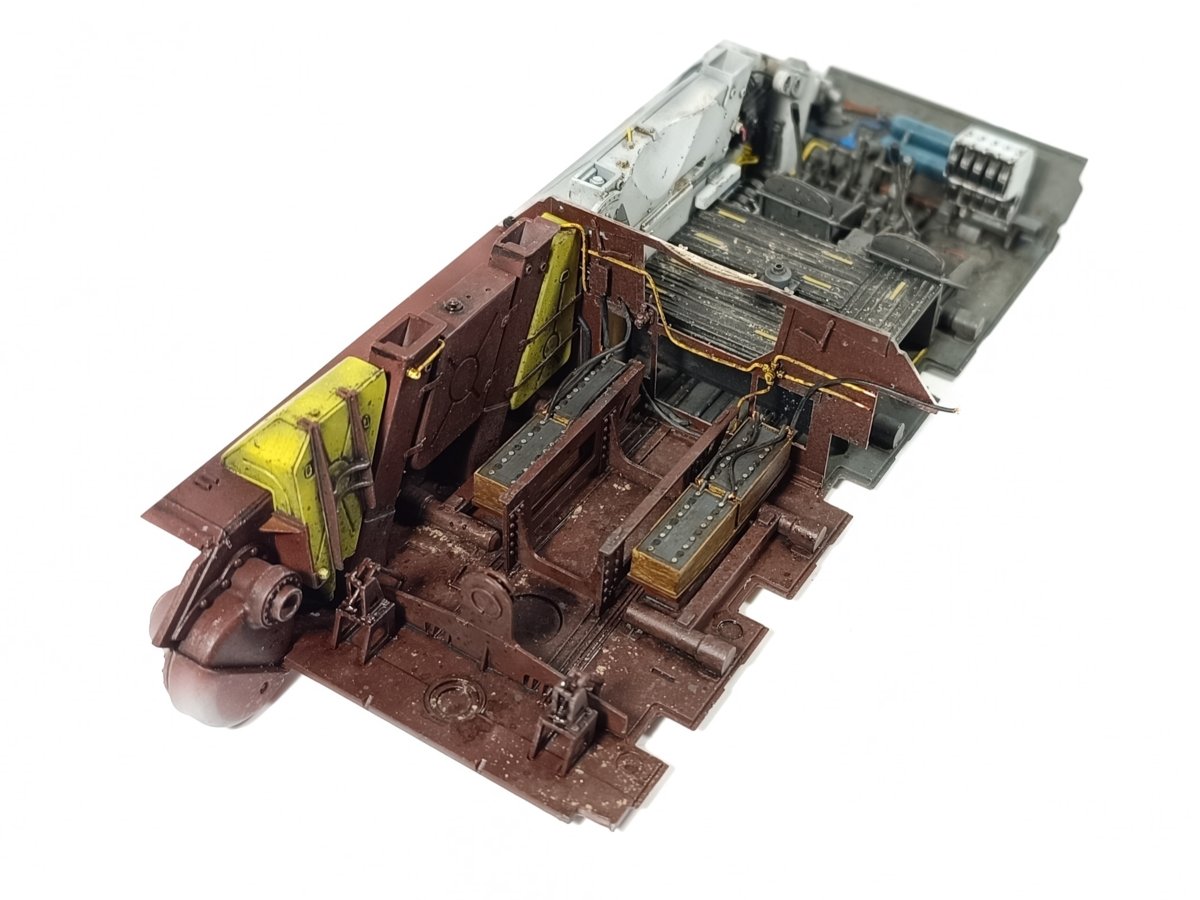

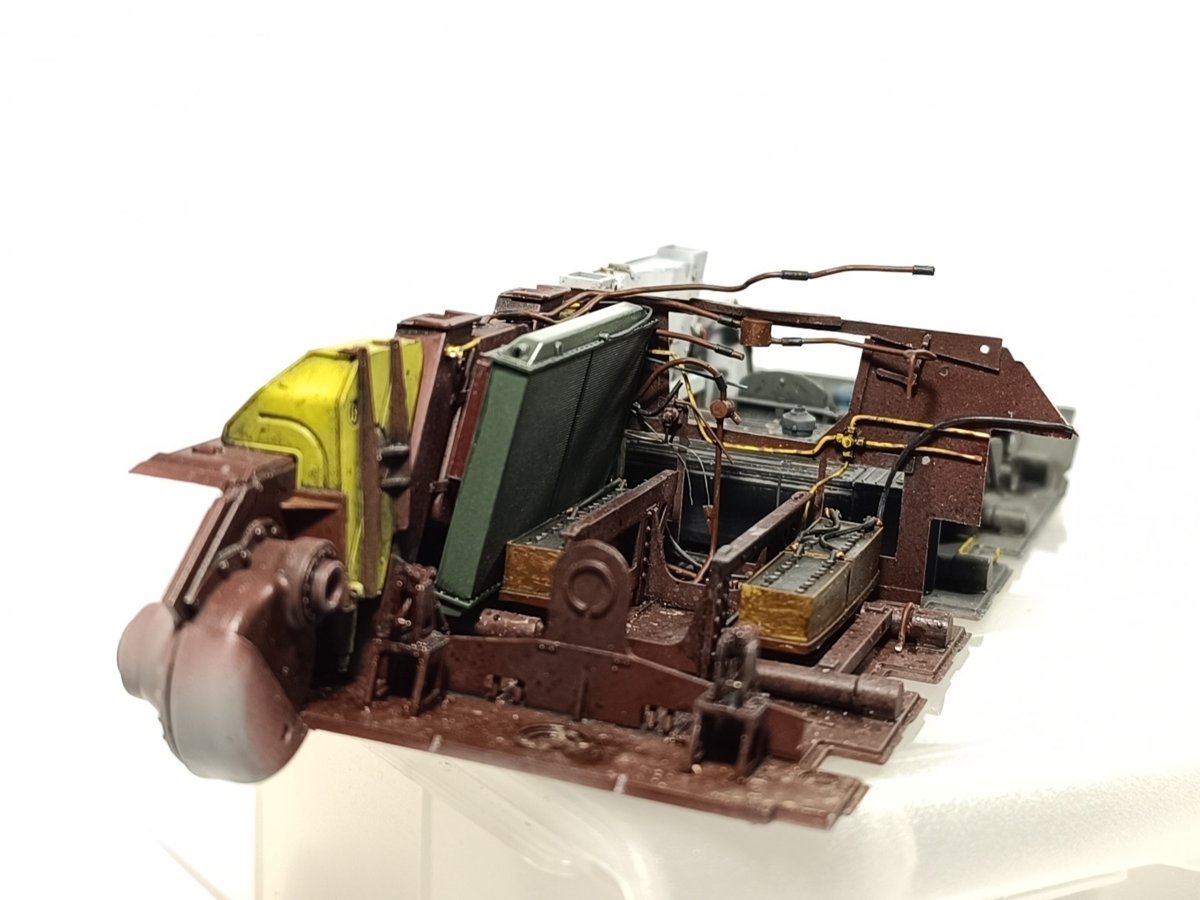

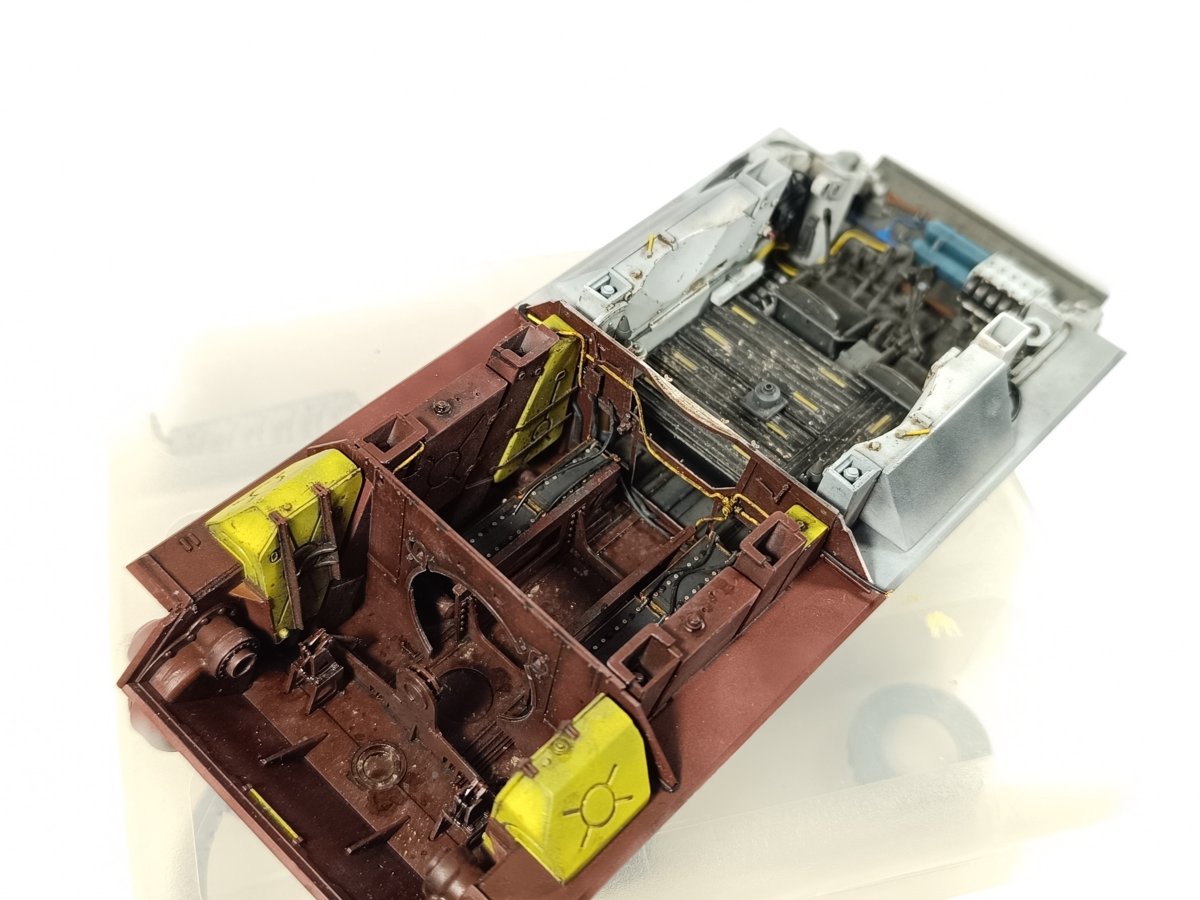

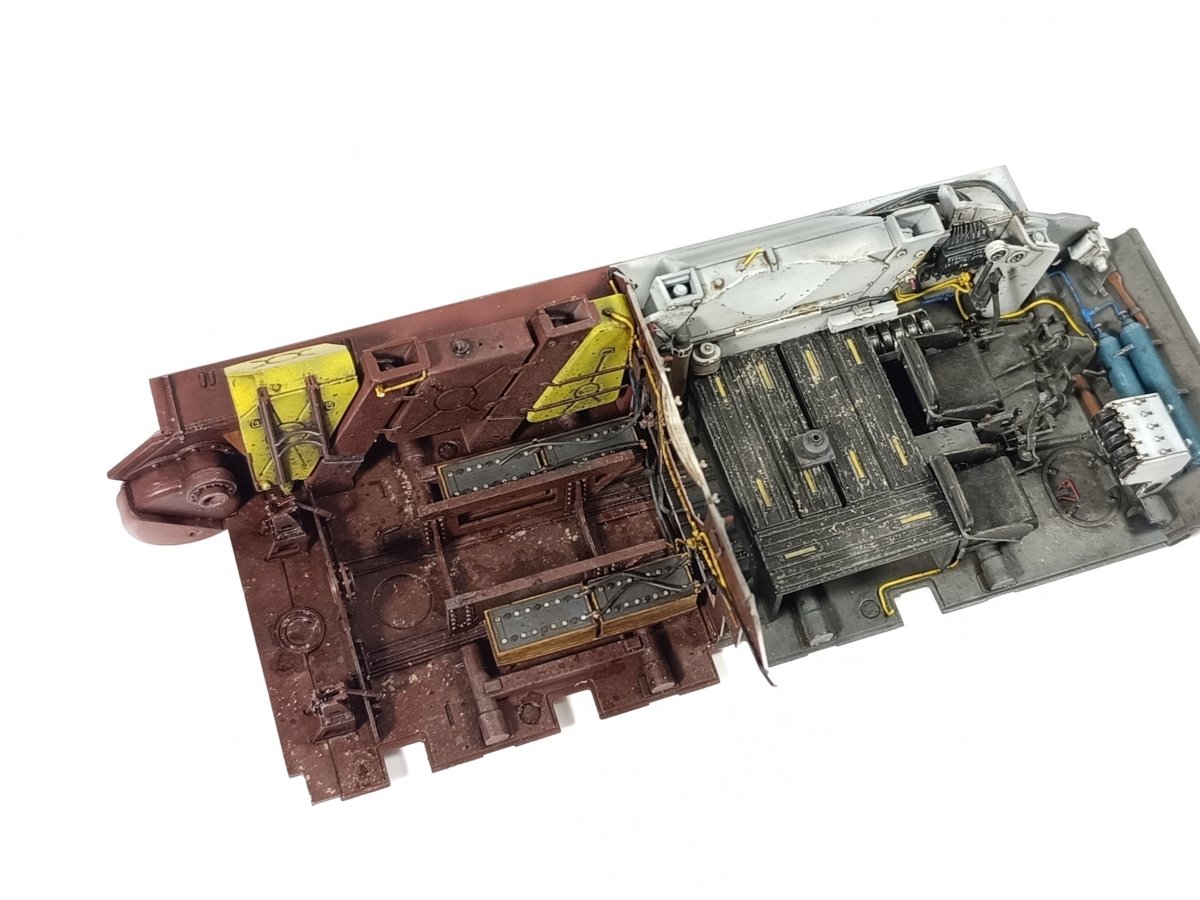

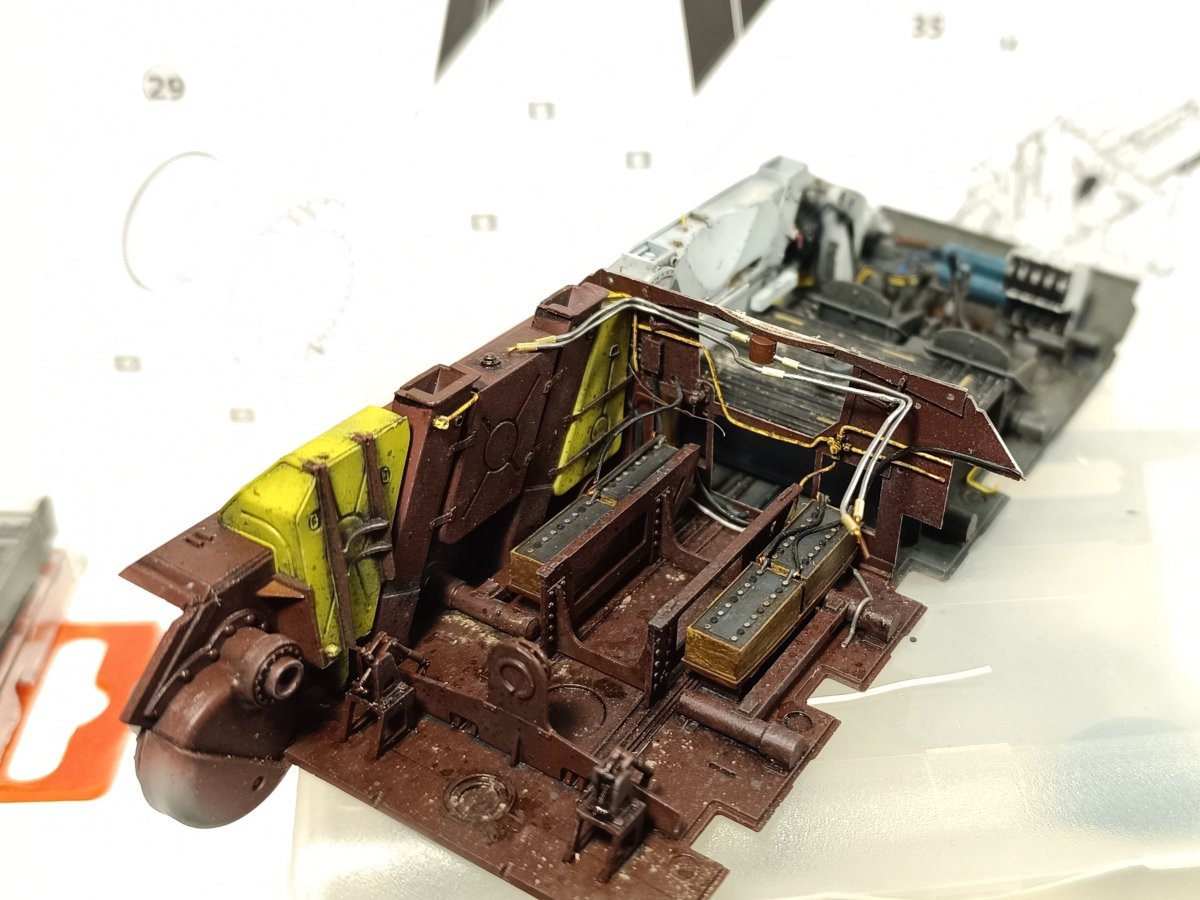

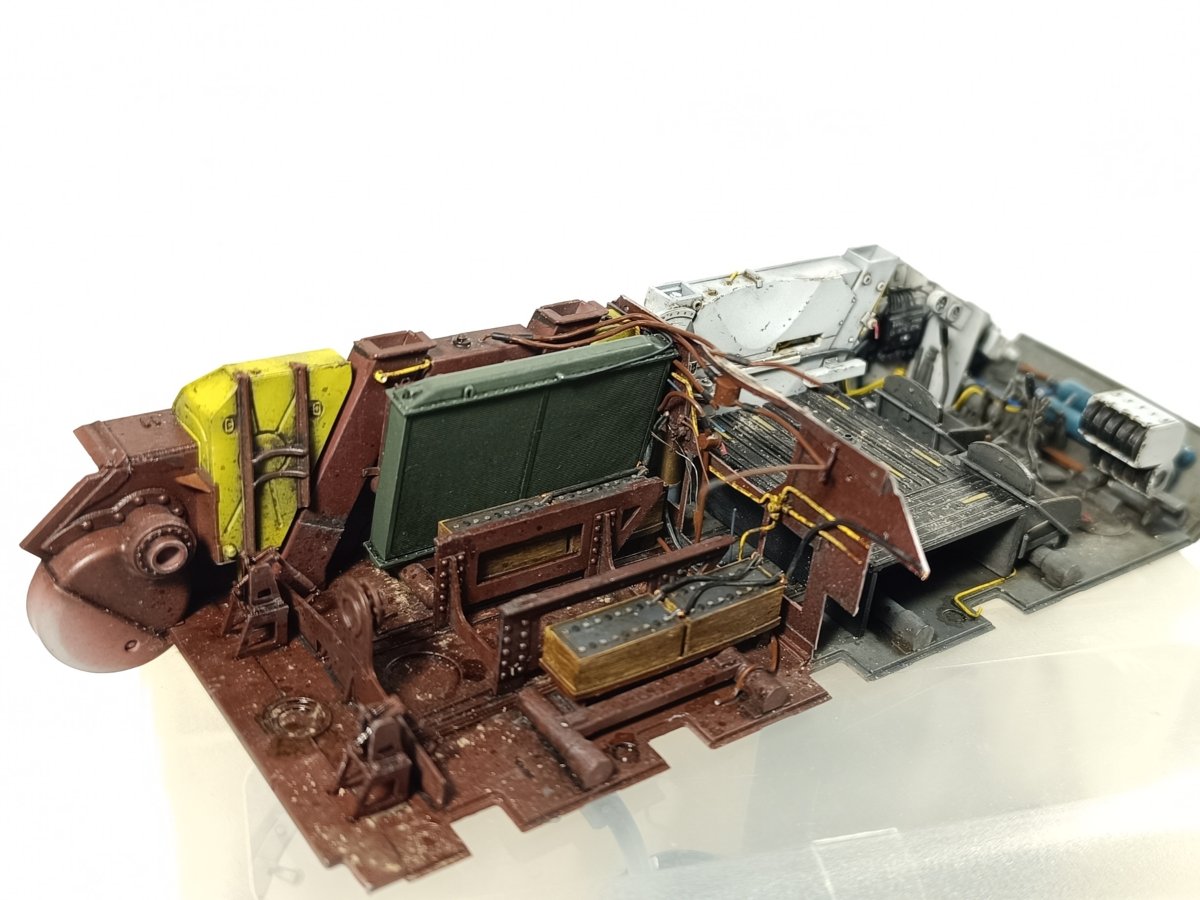

Dzisiaj zdjęcia z początku etapu zabudowy wnętrza przedziału silnikowego. To co tutaj mamy to pokazane wcześniej akumulatory, ustawione po bokach łoża silnika i zblokowane w dwie pary, w sklejkowych "pojemnikach". Widać również pociągnięty od akumulatorów fragment instalacji elektrycznej, a także poprowadzoną część instalacji paliwowej do i z pokazanego wcześniej kurka rozdzielczego paliwa oraz do zbiorników:

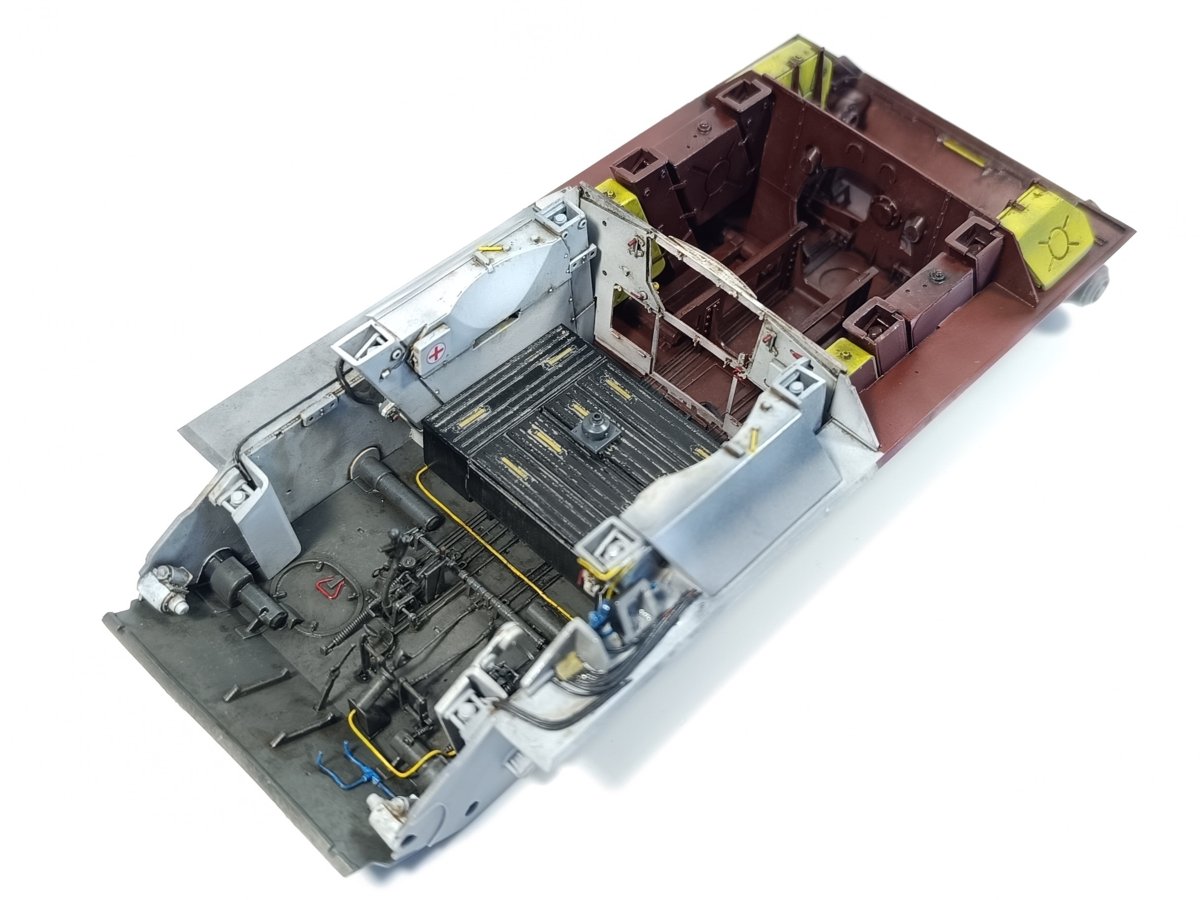

Przyłożona na sucho prawa burta kadłuba i gródź kadłuba między silnikiem a transmisją:

Edytowane Poniedziałek o 10:53 przez PiterATS

[PiterATS]

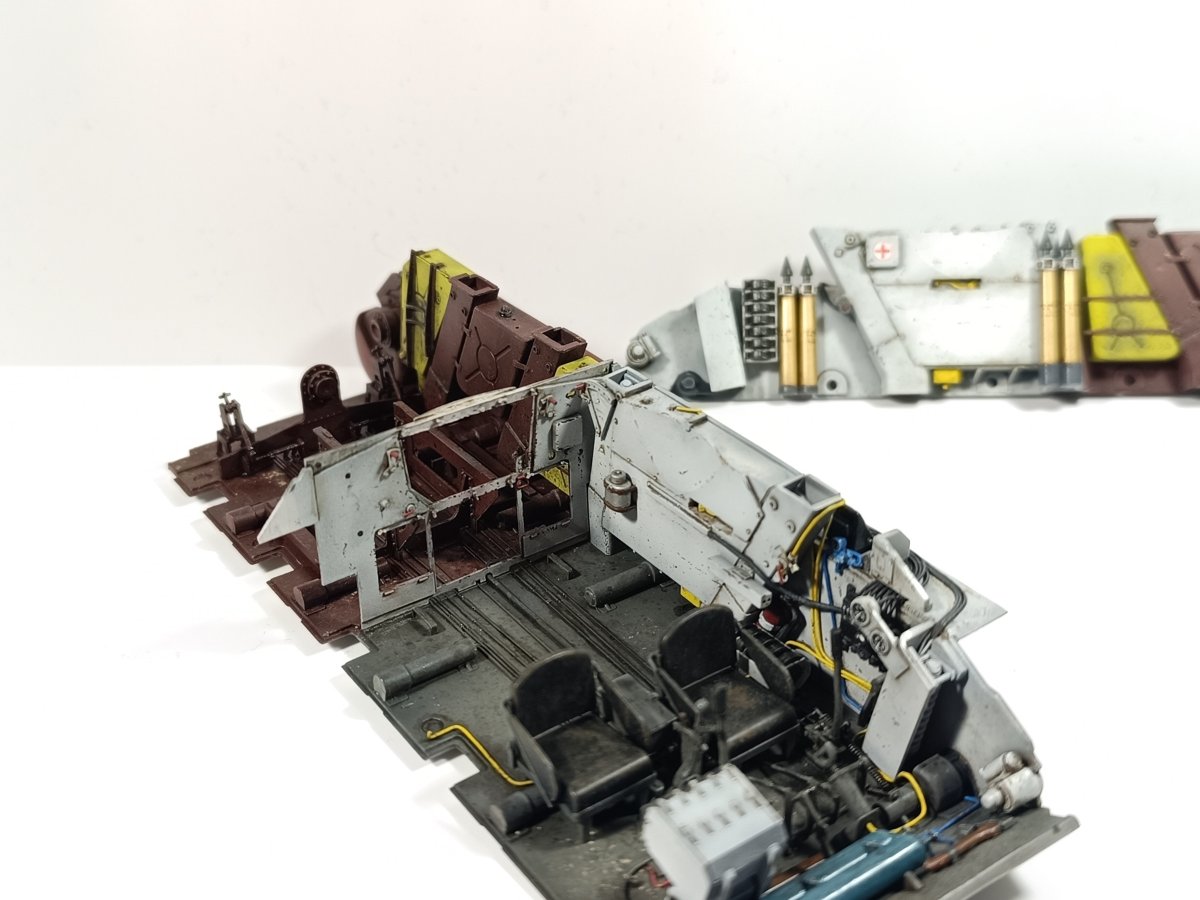

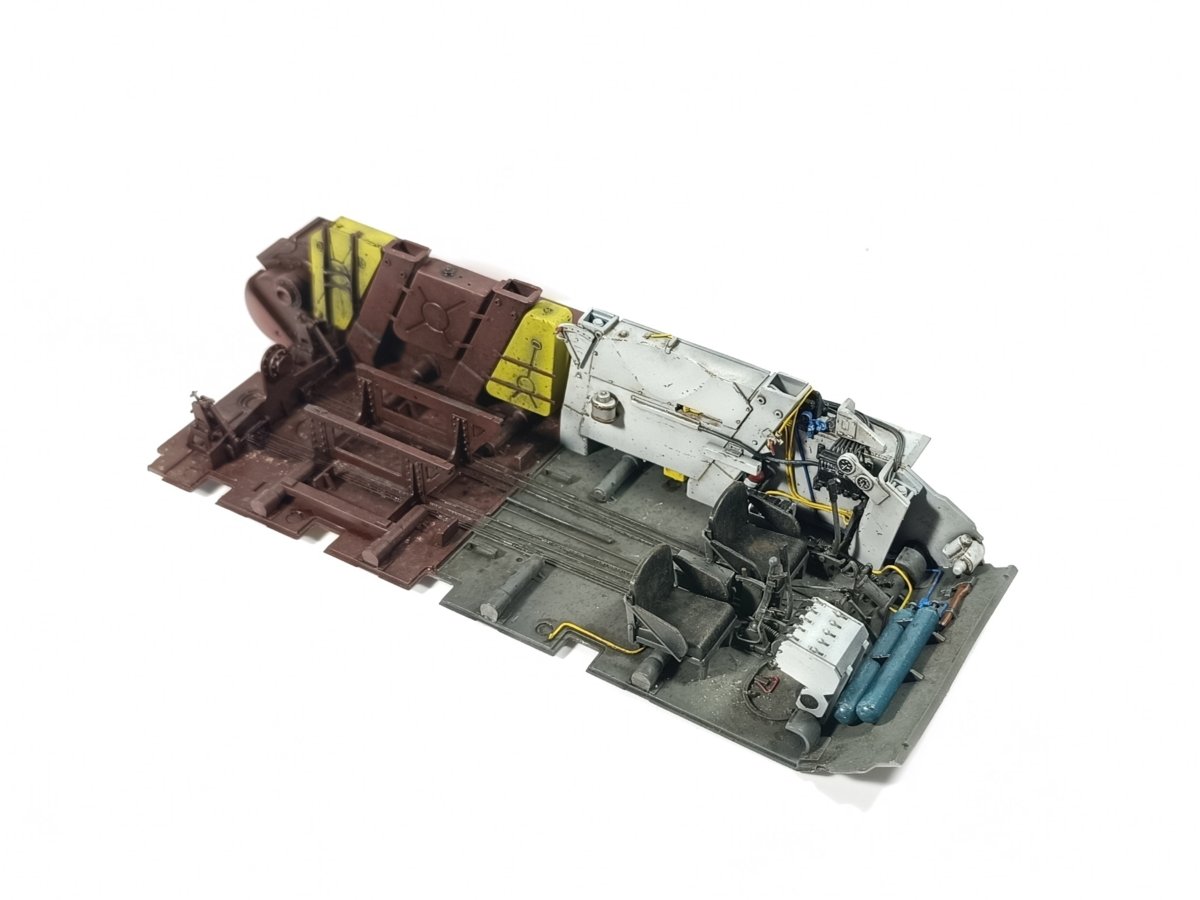

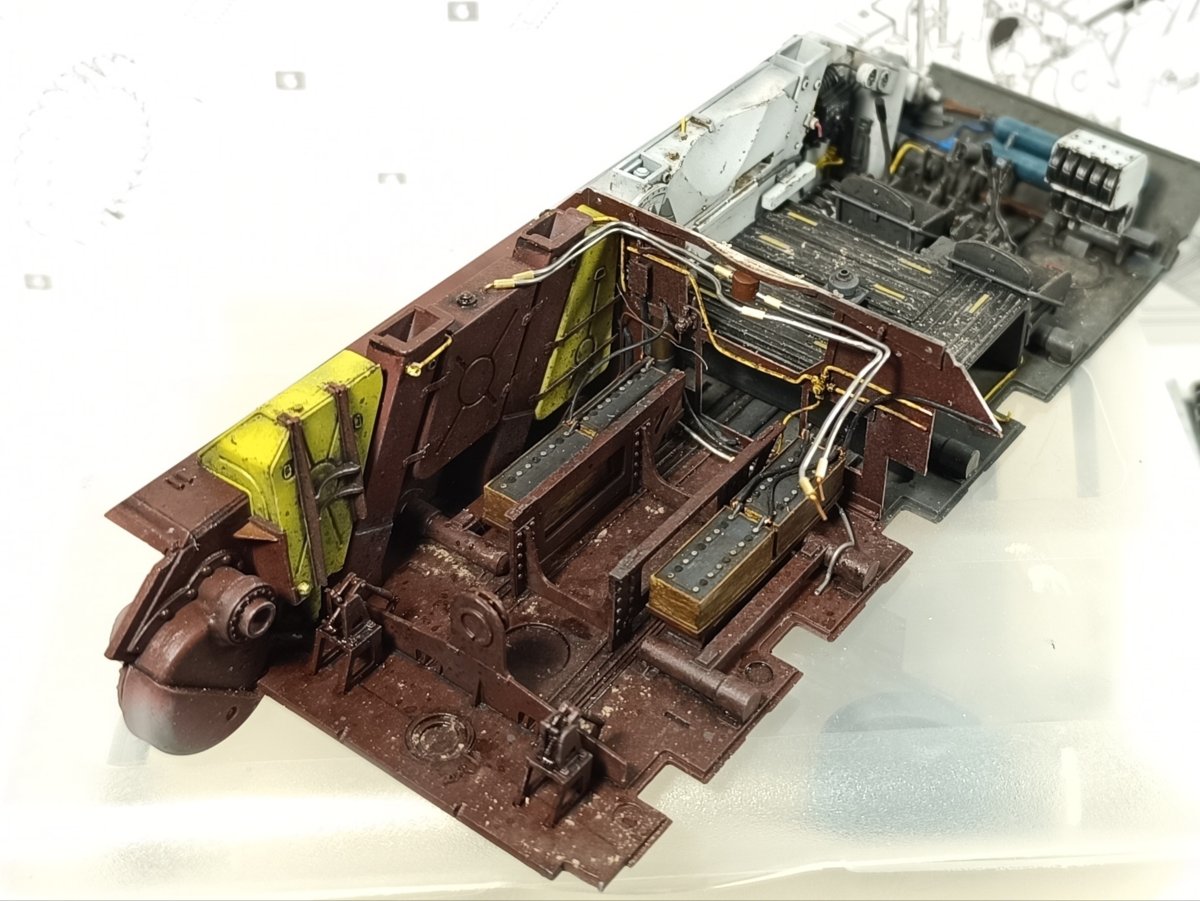

Kolejne elementy w komorze silnika. Doszła instalacja olejowa, na razie niekompletna z uwagi na brak prawej burty. Instalację olejową uzupełniłem również o chłodnicę oleju (którą Miniart pominął, a powinna być) i zamontowałem ją do kadłuba już razem z lewą chłodnicą wody. Do owej chłodnicy wody doprowadzony jest przewód, łączący czujnik temperatury układu chłodzenia ze wskaźnikiem na tablicy przyrządów, pod włazem kierowcy. Prócz tego doszedł tez przewód do czujnika ciśnienia oleju, przewód do czujnika temperatury oleju, przewód do rozrusznika powietrznego, przewód łączący ręczną pompkę olejową z magistralą olejową silnika, przewód do miernika obrotów silnika, czy cięgno gazu które będzie połączone z pompą wtryskową na silniku. Widać tu chaos, ale wszystko ma tu swoje miejsce i będzie połączone z silnikiem
