"Dzbanek z pUetFOM i cyckami" Tamiya, 1/72

[greatgonzo]

Moim zdaniem to płaska 150-ka, czyli szary.

Ale jak koś się uprze, że108-ka, to też bym się nie kłócił. Wtedy zależnie od tego  czy metalowa, czy z papieru.

[abtb]

UPAŁ!!!

Totalna masakra!

W związku z tym armagedonem pogodowym trochę przytrzodziłem z tematem, ale coś tam delikatnie udało się polepić:



i złożyć nawet w całość:







Pozostało jeszcze pofarbować światełka nawigacyjne (do lotu w szyku ) na dole skrzydeł i można gdzieś kiela  12 lipca puszczać foty w świat

W temacie kontynuacyjnym udało się taki progres osiągnąć :

i trochę na klej, a trochę na pot - połączyć te plastikowe części w takie bryły:

P-47D UN-V





oraz P-47M UN-F





W dniu 22.06.2026 o 17:31, greatgonzo napisał:

Ale jak koś się uprze, że108-ka, to też bym się nie kłócił.

I słusznie bo ja zamierzam właśnie taką 108-kę podwiesić pod tego latawca:

gdyż ponieważ wygląda mi to na bardziej okrągły niż płaski zbiornik. A poza tym , na wysokości usterzenia poziomego, w trawce leżą sobie takie piękne okrąglaki (i są chyba w kolorze szarym )

A poza tym, jak napisał Gonzo:

"Najbezpieczniej i charakterystycznie tylko dla M byłoby podwiesić dwa płaskie kanistry 215 gal pod skrzydłami i nic na środku."

I to niestety wymaga pozyskania takich dwóch 215-tek pod UN-F, czyli jakby się nie kombinowało  - trzeba pod UN-V podwiesić okrąglaka bo inaczej wystąpią braki w magazynie

Co prawda na tą chwilę pojawia się dość istotny problem z tą wersją M - brakuje mi właściwej OSŁONY REDUKTORA, i jedyną szybką formą jego pozyskania jest zakup kolejnego dzbanka od Revella w wersji "M". Ale żeby nie popaść w błędne koło, ponownie skorzystam z podpowiedzi Gonza:

"pozostaje ........................................................ D-40"

Z tego co wyczytałem w internetach to osłona reduktora jest, nazwijmy ją sobie przewrotnie - starego typu, czyli taka jaką daje Tamiya (albo prawie taka sama )

Co prawda z tą wersją D-40 są też inne problemy - fotek amerykańskich maszyn jak na lekarstwo, kalek do nich to już w ogóle chyba nie ma. Najłatwiej więc chyba będzie zrobić w malowaniu Chile:

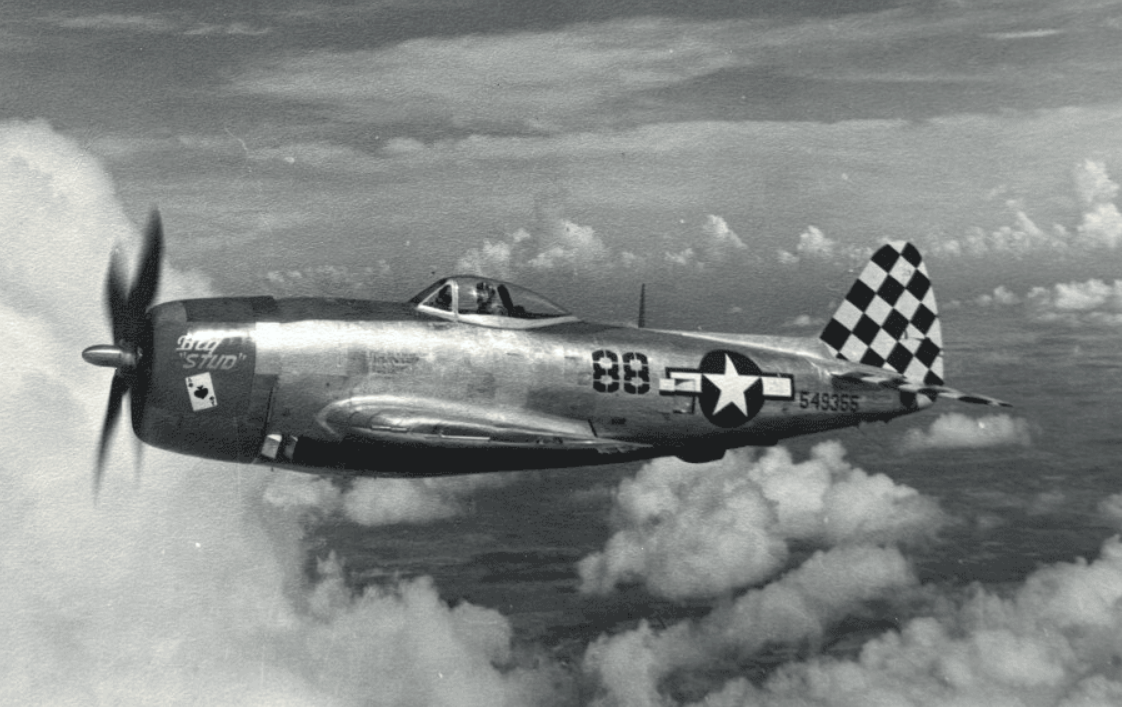

P-47D-40-RA











albo polecieć totalną egzotyką czyli w malowaniu jugosłowiańskim:







I taki schemat dla wersji 40:





Tylko po co komu tyle "dzbanków"? Eskadrę będzie dziergał

Edytowane 29 Czerwca przez abtb

[lord_karton]

3 godziny temu, abtb napisał:

gdyż ponieważ wygląda mi to na bardziej okrągły niż płaski



Po lekkim rozjaśnieniu tej fotki to chyba jednak ten spłaszczony tam powiesili



[abtb]

11 minut temu, lord_karton napisał:

chyba jednak ten spłaszczony tam powiesili

Wygląda, że masz rację. I w tym momencie cała moja koncepcja legła w gruzach

[greatgonzo]

Z tym , że to jest płaska 150, nie 215.

Ale okrągłe zbiorniki były w tym czasie w użyciu, także w konfiguracji jedna 108-ka pod kadłubem. Bez jakiegoś superdokładnego rejestru lotów Pat nie sposób wykluczyć takiego podwieszenia, a w sensie ogólnym jest ono całkiem prawdopodobne.



Pogubiłem się w tych Twoich osłonach reduktora. Po co Ci jeszcze jedna do silnika serii C?

[rudy0007]

6 godzin temu, abtb napisał:

gdyż ponieważ

Poprawne sformułowanie to "gdyż ponieważ ależ że"

[greatgonzo]

Chyba Hasegawa robiła to malowanie D-40 z 325th FG, ale nie wiem jak ze skalą.

Ale Ty i tak raczej wolisz Chileański.

[abtb]

Zacznijmy może od początku - takie baniaki na naftę mam na stanie:



które to wg tej rozpiski

można określić następująco:

od lewej:

- 75 galonów

- 108 galonów

- 200 galonów (chyba )

- 150 galonów

W związku z tym, że Revell dał do swojego modelu takie właśnie 150-ki, a Eduard  dołożył uchwyty/stabilizatory z blaszki



to mam zamiar podwiesić takie podwieszenie ()



Jakby jednak nie poszło zgodnie z planem, to poszukam kółek na złomie i zrobię sobie takie jeździdełko:



A teraz odrobina wyjaśnień objaśnień / klarowania założeń budowlanych

17 godzin temu, greatgonzo napisał:

Pogubiłem się w tych Twoich osłonach reduktora. Po co Ci jeszcze jedna do silnika serii C?

Tak więc stan rzeczy jest następujący - aby poprawnie (albo PRAWIE poprawnie )zrobić ten model, który został określony jako wersja M



musiałem pozyskać właściwą osłonę reduktora. Zrobiłem to poprzez zakup modelu Revella:



którego, jak widać na załączonym obrazku, złożyłem sobie w jeden kawałek plastiku i mam zamiar pomalować w okładkowe "barwy" UN-F. A że jest to wersja M, to brakuje mi właściwej osłony reduktora , która została zużyta do LM-X. Co prawda UN-F nie jest tematem warsztatu więc nie ma o co kopii kruszyć .

Drugi warsztatowy model(czyli wersja D, UN-V)

się robi i ma się dobrze:

I plan na niego jest taki, że dostanie pod kadłub płaski baniak na naftę jak na foci oryginału (ewentualnie w celu uciszenia ewentualnych  protestów dam "okrąglaka)

Podsumowując - zrobiłem wersję M (LM-X), robię wersję D (UN-V) i zostanę z wersją M (UN-F) bez właściwej osłony reduktora. Więc dalszy plan jest taki aby kupić kolejnego Revella (wersja M) pozyskać z niego osłonę reduktora a to co zostanie w ramkach wykorzystać do ewentualnej budowy wersji D-40, która według internetów była:

"Ostatnią odmianą wersji D była D-40-RA; miała ona z powrotem silnik R-2800-59, otrzymała stację radiolokacyjną ochrony ogona, nowe celowniki K-14"

Ale czy mi się będzie chciało to się okaże



17 godzin temu, greatgonzo napisał:

Ale Ty i tak raczej wolisz Chileański.

Niekoniecznie. Problemem są, jak wspomniałem kalki. Do malowania w barwach Chile było by najłatwiej pozyskać maski.  Co prawda wg tych samych internetów od wersji D-35:

"Na D35-RA dodano pod skrzydłami uchwyty dla dziesięciu rakiet"

I wtedy można by było pobawić się w jakieś malowania meksykańskie, brazylijskie lub inne Peru. Ale tak jak wspomniałem -

"Ale czy mi się będzie chciało to się okaże"



Tymczasem rozpoczynam okres wakacyjny i zaprzestaję modelowania na czas dłuższy



[zegeye]

Kompletnie nie łapię twojego postępowania ze zbiornikami paliwa.  Do malowań nazwijmy to szeroko ''pacyficznych'' ładujesz typowo europejskie  zbiorniki a do ''europejczyka'' chcesz zamontować  ''pacyficzne''.   Oczywiście lightningi latały też w Euro, więc być może to się da... ale jednak dzban z dużymi lightningowymi zbiornikami to typowo pacyficzny  (chinsko-birmański) widok.  (no chyba że ja poprostu mam taki tego odbior ze względu na swoje ''skręcenie'' tematyczne) 8-)

[Moses]

1 godzinę temu, abtb napisał:

to mam zamiar podwiesić takie podwieszenie ()



Czyli masz zamiar podwiesić zbiornik z napalmem?

Edytowane 30 Czerwca przez Moses

[abtb]

31 minut temu, zegeye napisał:

Kompletnie nie łapię twojego postępowania ze zbiornikami paliwa.

Przyznaję się bez bicia - dla mnie temat zagadka

I nie będę go zgłębiał, gdyż temat dzbanowy po zbudowaniu modeli będących "założeniami warsztatowymi",  uważam za zamknięty i wracam do tematów bliższych memu sercu



3 minuty temu, Moses napisał:

Czyli masz zamiar podwiesić zbiornik z napalmem?

A czy ja gdzieś napisałem, że będę ten zbiornik przerabiał? No chyba raczej nie. Dla mnie istotne jest to że miał on charakterystyczny uchwyt  (stabilizujący) i wisi sobie pod P-47D-28RA. I tyle, aż bo aż tyle.



A poza tym zbiornik rzecz podwieszona - NIE MUSI  wisieć pod modelem lub leżeć obok niego

[Moses]

Napisałeś że chcesz zrobić takie podwieszenie. Tylko że to nie jest zbiornik paliwa, ale improwizowany zbiornik z napalmem. Nie wiem czy takie baniaki były podwieszane pod dzbankami, wiem że to co pokazales to nie baniak a bombka





Jak ktoś już wspomnial, budowanie Amerykańców u nas na forum to przes*ana sprawa

Edytowane 30 Czerwca przez Moses

[abtb]

7 minut temu, Moses napisał:

Napisałeś że chcesz zrobić takie podwieszenie.

Skrót myślowy - taką formę podwieszenia

Ale jak już można się domyślić - nie ten zbiornik, nie ten obszar działań, nie ...., nie..........itp

Sorry, odpuszczam - zawsze to mniej malowania



7 minut temu, Moses napisał:

Jak ktoś już wspomnial, budowanie Amerykańców u nas na forum to przes*ana sprawa

Chyba nawet gorzej

Edytowane 30 Czerwca przez abtb

[greatgonzo]

15 godzin temu, abtb napisał:

które to wg tej rozpiski

Wyrzuć tę rozpiskę. Szkoda nawet  ją korygować.



UN-F - ten kroplowy zbiornik nie używany w Europie. Zbyszek, może nie uchylił furtkę, ale nie zawiesił na niej drugiej kłódki, pisząc:

14 godzin temu, zegeye napisał:

więc być może to się da...

Ale zaraz ma rację - nie da się.



Natomiast charakterystyczny stabilizator jest elementem samolotu, nie zbiornika.





UN-V - weź ten okrągły zbiornik,  na zdjęciu pierwszy z lewej.  Jak dasz zbliżenie, to powiem Ci na jaki kolor malować. Ten płaski to jest 215-ka i w tym czasie jeszcze nie istniała. Nada się do M.



Z osłoną reduktora dotarło.



A D-40 nie miał znowu silnika  dash 59, tylko normalnie miał montowany odpowiedni silnik serii B, jak każdy D. Ot co!

Edytowane 30 Czerwca przez greatgonzo

[Moses]

no po prostu przegwizdane

[abtb]

20 godzin temu, greatgonzo napisał:

UN-V - weź ten okrągły zbiornik,  na zdjęciu pierwszy z lewej.

Czyli 108-ka - Ok



Powiększyłem sobie trochę i .... jak dla mnie to raczej płaski on jest i to charakterystyczne łączenie. Ale nie będę się spierał, bo mi ten okrąglak jest na rękę - zostają mi dwa płaskie do M



Okrąglaka to bym pomalował na szaro - jest ewidentnie matowy i odcinający się kolorystycznie od powierzchni płatowca:



20 godzin temu, greatgonzo napisał:

Ten płaski to jest 215-ka i w tym czasie jeszcze nie istniała. Nada się do M.

czyli że tak będzie najlepiej:

"Najbezpieczniej i charakterystycznie tylko dla M byłoby podwiesić dwa płaskie kanistry 215 gal pod skrzydłami i nic na środku"

I to też mi bardzo pasuje

I jak się domyślam na ............szaro je pomaziać

To jeszcze jedno pytanie takie bardzo dociekliwe - jakie seriale były na usterzeniu  wersji D-40, tzn od jakiego numeru do jakiego? I czy producent "wypuszczał" z fabryki samolot z naniesionym numerem seryjnym i z gwiazdami czy też bez?



Edit:

Już coś znalazłem:

4-90284 - 90483  Republic P-47D-40-RA Thunderbolt
45-49090 - 49554  Republic P-47D-40-RA Thunderbolt

Edytowane 1 Lipca przez abtb

[zegeye]

Okrąglaka pomalowałbym srebrzanką.



[greatgonzo]

Z fabryki z serialem i gwiazdami - tak.



Seriale D-40 są ok.

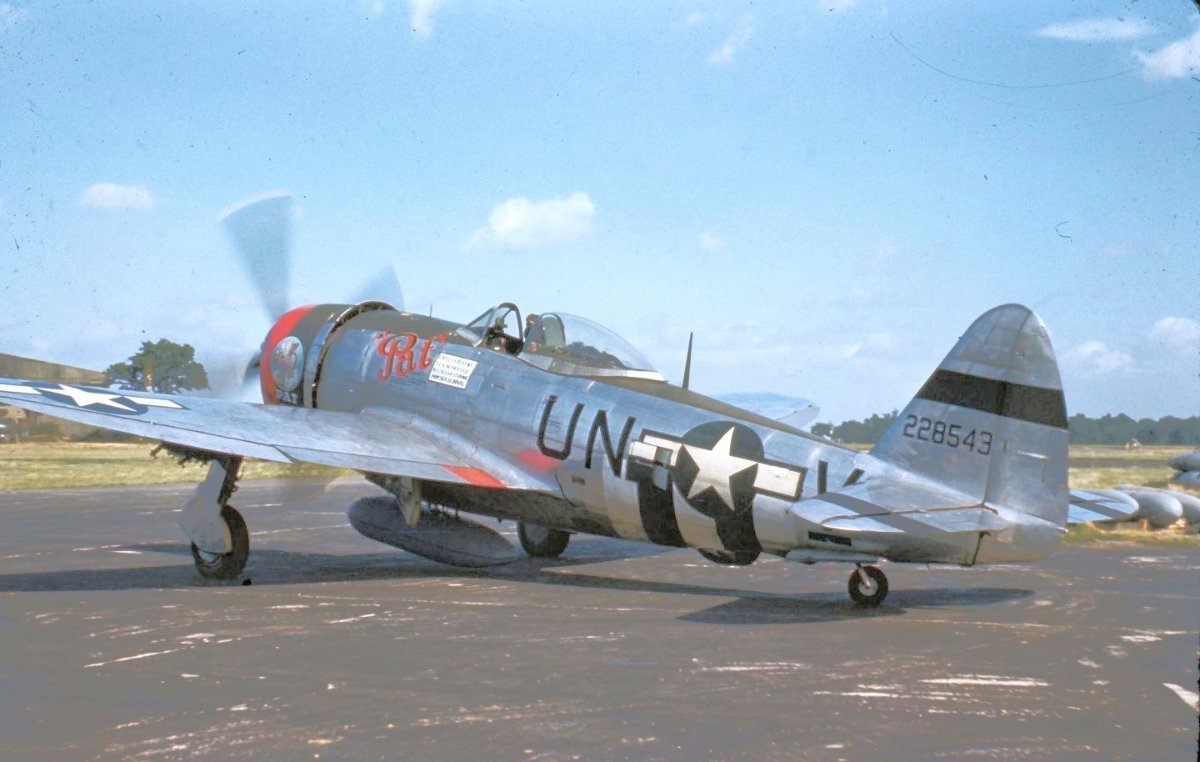

Pod UN-V na zdjęciu podwieszona jest płaska 150-ka. Ale w tym czasie używano też 108-ek w takiej konfiguracji. Bez szczegółowego sprawdzenia historii lotów... itd, jak było pisane wyżej.



Płaskie zbiorniki do M - szare.



108-ka może i szara. Jak nie dasz zbliżenia na to co chcesz zamontować, to nie wiem. W sensie, że na plastik.

Edytowane 1 Lipca przez greatgonzo

[abtb]

26 minut temu, greatgonzo napisał:

W sensie, że na plastik.

Proszę bardzo:

Jeszcze nieobrobiony, ale widać, że przód i tył są z "listków"



26 minut temu, greatgonzo napisał:

Z fabryki z serialem i gwiazdami - tak.

Edytowane 1 Lipca przez abtb

[greatgonzo]

Srebrzankowy.

[abtb]

Po tygodniowej przrewie wracam do tematu i rozpoczynam nieśmiałe próby malarskie:



Edytowane 12 Lipca przez abtb

[jachud3]

Jazda z dzbanami

[abtb]

3 godziny temu, jachud3 napisał:

Jazda z dzbanami

I to całkiem ostra

Poszło sreberko oraz wariacje kolorystyczne:



















I w sumie na tego UN-V można chlapać połysk i kłaść kalki. Trochę gorzej z UN-F - tu musiałem rozgryść czy ster kierunku jest cały "niebieski" czy jednak tylko w części swej wysokości  Ale pogrzebałem trochę w necie i odgrzebałem takie foty:





Fotrk UN-F jakoś nie znalazłem, ale jak powiedział Gonzo -trzeba się rozejrzeć po okolicy.  I wychodzi, że ster kierunku był cały "niebieski". Jeszcze taka grafika:



Niebieski na sterze to podobno kolor używany na Mustangach więc chyba tak maznę. Natomiast kolory kamo to trochę zagadka

Niby ten ciemny jest bardzo zblizony do koloru używanego w znakach (patrz fotka ) a jasny jest wariacją niebieskiego z dodatkiem białego - jednym słowem trzeba kombinować

[greatgonzo]

Godzinę temu, abtb napisał:

Niebieski na sterze to podobno kolor używany na Mustangach

Skąd to masz?

Jedyny niebieski, o którym można  bezstresowo powiedzieć, że stosowano go na Mustangach, to Insignia Blue. Jeśli chodzi tu o firmowy kolor 352nd FG, to z Debden do Boxted daleko nie jest, ale teoria jak każda inna. Zresztą i tak nie wiadomo dokładnie jakiego niebieskiego używano na Mustangach 352nd, ale wiadomo, że  nie jednego :).

Skracając historię nie wiadomo jakich niebieskich używano w 363rd FS. Ze względów logistycznych i ze względu na wygląd na zdjęciach można spekulować, że bazą był jeden niebieski, z którego mieszano pozostałe barwy. IB pojawia się tu odruchowo, ale to spekulacja jak każda inna i wcale nie jest oczywiste, że można było łatwo zdobyć wystarczające zapasy farby, żeby wymalować cały dywizjon. Znów opowieść do snucia przy ognisku, bez konkretnych wniosków.

 Kolor steru to oznaczenie dywizjonu w grupie i barwy wybrane  dla dywizjonów 56th FG wpisują się w wieloletnie tradycje wyróżniania kolorystycznego jednostek w USAAF. Tyle, że tradycyjnie niebieski był w takich przypadkach bardziej po stronie granatowego. Widać ta wersja była nie dość cyrkowa na potrzeby watahy :).

[abtb]

15 godzin temu, greatgonzo napisał:

Skąd to masz?

A pewnie, że tobie napiszę

Wyczytałem to w warsztacie jakiegoś Francuza, który robił bodajże UN-T (a może Z ) i twierdził, że kolor steru jest malowany na kolor używany w Mustangach, i że jest to na 100% pewne jak śmierć i podatki

Ale mniejsza o to. Ja w swoim pomalowałem na taki:





I uważam, że jest ok

Z twojego wywodu wnoszę, że malowanie będzie w dużej mierze na oko i wg własnego odczucia kolorystycznego i interpretacji kolorowych zdjęć z epoki.  W czasach zamierzchłych zrobiłem już takiego dzbanka w tym kamo i wtedy malowałem go farbami Pactry i z tego co pamiętam kolory bardzo dobrze "podeszły" Ale że pamięć już nie ta a model zaginął w mrokach przeszłości to nie ma szans na powtórkę.  Na chwilę obecną skłaniam się do wykombinowania czegoś z mieszanki Navy Blue lub Intermediate Blue z białym.
