7TP Mirage Hobby 1:35

[dragonis013]

Panowie jak ktoś by miał na kompie plany modelarskie 7 tp to będę bardzo wdzięczny za przesłanie. Nie chce przygamonić i opuścić jakieś nity które powinienem dorobić.

[Jurgen75]

Polecam:

http://historyton.pl/catalog/product_in ... ts_id=7842

ewentualnie na Alledrogo. Bez tego ani rusz, jakbyś chciał dorabiać wszystko na tip-top. Śruby i nity są przynajmniej kilku rozmiarów.

Wydawnictwo Plan-Pack w cenie 15 złotych sobie odpuść, bo to zwykła makulatura.

Okładki widać w pierwszym poście z in-boxem.

[dragonis013]

Wielkie dzięki za wyczerpującą i szczerą odpowiedź. Mam nadzieję że mi mój tp wyjdzie przynajmniej trochę tak jak Tobie. Jestem pod wielkim wrażeniem. Szczerze mówiąc Twój model stał się inspiracją dla mnie. GRATULUJĘ i liczę na dalsze podpowiedzi i dobre rady.

[Jurgen75]

Postaram się udzielać, jak tylko powstanie wątek. Każdy pojazd polskiej pancerki jest na wagę złota - zupełnie jak w dwudziestoleciu międzywojennym. Musimy bronić się przed zalewem niemczyzny.

Cieszę się, że podoba Ci się moja siódemka. Wykonanie nie jest tip-top, ale jestem z niej zadowolony.

Jak dorobię podstawkę, to na pewno wstawię galerię na MW.

Monografię kup, przyda się przy kolejnych modelach (siódemkę można wykonać w co najmniej kilku egzemplarzach - Słoń, Smok, z wieżą Boforsa modelową, z wieżą Boforsa z wykuszem, dwuwieżowy i oczywiście ciągnik C7P)

To znaczne ułatwienie w pracy - lepiej się z tego korzysta niż tylko z fotek i skanów.



Sukcesów życzę ;)

[Myski79]

Podpisuje się pod słowami kolegi obie rękami model będzie przedni patrząc na Twój warsztat i dobrego mentora

[Markuz]

Witam!

Widzę, że się dyskusja rozwinęła.

Za poradą Jurgena zmieniłem koncepcję wykonania wózków podwozia. Mianowicie przerobiłem trochę resory oraz zamiast blaszek Abera wykonałem kilka elementów z polistyrenu. Poniżej zamieszczam dwa zdjęcia drugiego wózka do akceptacji. Dojdzie jeszcze kilka śrub i nitów oraz zostaną przycięte do odpowiedniej długości śruby od cybantów.



Pozdrawiam

Marcin

[bazylms]

Tak ci świetnie idzie, że brak mi teraz nawet odwagi aby myśleć o zaczynali tego projektu. A jak tam gąski - dotarły już?

[Jurgen75]

Wielkie brawa. Mam wrażenie, że powinieneś nieco podciągnąć kąt natarcia żółwika, patrząc od przodu, ale trudno określić, bo zdjęcie jest pod kątem.

Nie mam czasu edytować teraz zdjęcia, by zaznaczyć ten fragment - ale zrobię to wieczorem.

Reszta wózka jest pierwsza klasa.

[Markuz]

To biorę się za przerabianie następnych wózków.

Mam wrażenie, że powinieneś nieco podciągnąć kąt natarcia żółwika, patrząc od przodu,

Co do samego żółwika to może trochę je jeszcze spiłuję z przodu. Może i trochę garbato wyglądają. Dziś postaram się zrobić zdjęcia z profilu.

A jak tam gąski - dotarły już?

Niestety jeszcze nie. Dostałem informację, że dostawa przesunęła się na luty/marzec.

[Jendrass1]

Późno trafiłem na ten wątek, ale widzę, że wszystko idzie w dobrym kierunku.

Jeśli chodzi o ŚRUBY (nigdy NITY!) to potwierdzam, że te MasterClubu są ok.

Wklejałem już to zdjęcie wiele razy w wątkach 7TP, ale czuję, że tutaj może się przydać:

Najbardziej odpowiedni będzie chyba ten zestaw nitów (minimalnie za duży, ale do przełknięcia ; ) :

http://euromodelshop.ch/product_info.php?cPath=103_516&products_id=15543&osCsid=97a20afbb8204180c1509ce91e99d54c



Wózki i żółwie - wszystko rewelacja, ale dlaczego przy takim nakładzie pracy nie zrobiłeś ruchomych wózków w każdym żółwiu ?

Warto, tym bardziej że z tego co widzę planujesz metalowe gąski. W swoich wozach takie robię i chętnie pomogę. Sprawa jest prosta ni nic nie kosztuje.



Jeśli chodzi o grubość wozu to mi przy klejeniu "Wandy" brakowało na szerokości wanny 2 mm o ile dobrze pamiętam.

Twoje 5 mm wynika chyba z tego, że mierzyłeś samą płytę wanny, a trzeba dodać jeszcze szer. ścianek ;) Stąd pewnie te 3 mm różnicy.



Mam u siebie zmagazynowane 3-4 komplety metalowych gąsek Friula, jeśli chcesz mogę Ci jeden odsprzedać po normalnej cenie.



@ Bazylms - kół od 7TP mam dobrych kilka kompletów. Podaj adres to wyślę Ci pocztą.

[Jurgen75]

No to teraz masz taką obstawę, że nie może się nie udać Brakuje chyba tylko radetta i analogica do kompletu ;)



Tak z grubsza zaznaczyłem dwa miejsca.

Generalnie wózki z zestawu są za płasko ustawione.

Stąd trudno zrobić poprawny profil. W zasadzie prawie niemożliwe.

Wózki w zestawie ułożone są tak, jakby na tego 7TP postawili drugiego

Ale spróbuj uzyskać kształt wózka zbliżony do symetrycznego - tak mniej więcej jak dach. Tak, żeby linia górna i dolna przebiegały mniej-więcej równolegle do siebie.

Na dole zaznaczyłem miejsce gdzie można śmiało wydłubać plastik z dziury - wystarczy wiertełko i nożyk.



Tu masz trochę fotek - widać jak inny jest kąt ułożenia samych wózków - ale tego akurat nie poprawisz bez robienia wózka od podstaw, albo zakupienia żywicznych z Armo.

http://forum.przedborz.net/viewtopic.php?t=491



P.S - napisałem o równoległych liniach, ale sam narysowałem nierównoległe...

[Markuz]

Dzięki za wskazówki.

Coś tam dziś podziałam jeszcze przy kształcie żółwików.

Co do ruchomych wózków to nie mam pomysłu jak to rozpracować. Jednak przy następnym możliwe, że się pokoszę o takie rozwiązanie. Powiedzmy, że obecny projekt jest poligonem doświadczalnym.

No to teraz masz taką obstawę, że nie może się nie udać Brakuje chyba tylko radetta i analogica do kompletu ;)

Rzeczywiście z takim wsparciem można walczyć z oporną materią "Miraża"

[Markuz]

Zgodnie z sugestią Jurgena wydłubałem zbędny plastik między resorem a żółwikiem i dokleiłem Ostatnie blaszki.

Generalnie wózki z zestawu są za płasko ustawione.

Stąd trudno zrobić poprawny profil. W zasadzie prawie niemożliwe.

Wózki w zestawie ułożone są tak, jakby na tego 7TP postawili drugiego

Próbowałem zeszlifować trochę kąty natarcia żółwika ale doszedłem do wniosku, że jak bym chciał zrobić górę i dół symetrycznie to wyszły by bardzo płaskie więc zostawiam tak jak jest.



Rozpocząłem prace nad reszta wózków myślę że dziś zakończę temat podwozia. Następna w planach jest wieża.





Mam jeszcze pytanie w kwestii płyty nad silnikiem, a konkretnie wielkości żaluzji i siatek nas wlotami i wylotami powietrza oraz szerokości klapy inspekcyjnej pomiędzy nimi.

Na planach jest tak.

Natomiast na wyprasce tak.

W internecie widziałem kilka warsztatów 7TP i różnie to bywało, ale większość modelarzy zostawiała płytę bez przerabiania. Jak być powinno? Szerokie żaluzje i siatki a wąska klapa inspekcyjna czy tak jak proponuje producent?



Taka moja teoria na ten temat:)

Wydaje mi się że wąskie żaluzje i siatki stosowane były w modelu dwu wieżowym w którym dodatkowe żaluzje były na tylnej płycie. Natomiast powiększone żaluzje i siatki zastosowano w wozach jedno wieżowych. Oczywiście mogły się też zdarzać modele jedno wieżowe z płytą nad silnikową z typu dwu wieżowego ale to był wynik przebudowy kilku szt. z dwu na jedno wieżowe.

[Jarekk]

Wszystkie dostępne rysunki i zdjęcia wskazują, że prawidłowy jest rysunek dla obu wariantów czołgu. Płyta nadsilnikowa w modelu jest do przeróbki.

[Jurgen75]

Jarek ma rację - generalnie wykonanie samego modelu jest "na Felka oko".

[Markuz]

Czyli moja teoria upadła. Ale to nic i tak zabrałem się już za zmianę płyty nad silnikiem.



Tym czasem mała aktualizacja z dzisiejszego wieczoru.

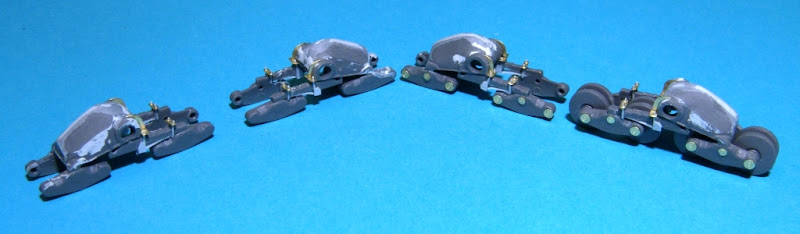

Wózki ukończone w 90%. Podczas klejenia blaszek dostałem oczopląsu i nie dałem rady dolepić wszystkich. Tak wygląda całość.



Jak już doprowadziłem wzrok do jako takiego ładu zabrałem się za zmiany w kadłubie. Na pierwszy ogień poszły grubości ścian pancerza. Grzbiety ścianek pociągnąłem markerem żeby zwiększyć kontrast i uwidocznić różnicę w grubości. Ścianka przy włazie kierowcy została cała wymieniona. Całość trzyma się na ślinę więc nie ma się co doszukiwać kątów i porządnego spasowania. .Na razie wygląda to tak. Ta z lewej pocieniona ta z prawej czeka na zabieg

Na razie to tyle

Pozdrawiam

Marcin

[bazylms]

A jak je odchudzasz?

[Jurgen75]

Pamiętaj, że na przedniej, czołowej płycie (na prawo od włazu, patrząc na zdjęcie) i górnej nie ma łączenia kadłuba - płyta jest całości, będziesz musiał to zaszpachlować. Po prawej stronie, gdzie wstawiłem pytajnik - nie pamiętam, ale warto sprawdzić.





Grubość płyt (czy raczej cienkość) wielkie brawa. Jak dalej tak pójdzie to będzie z tego modelowa siódemka.

[Jendrass1]

Uważaj na takie rysowanie kadłuba nożykiem, bo plastik jest kiepski i trudno potem go wyrównać.

Chwała za żółwie i poprawki, ale zrób ruchome wózki ! Mogę Ci podesłać zdjęcia na PW jak chcesz.

[Myski79]

Wrzucam ciekawy warsztat moim zdaniem gość robi kadłub od podstaw przeszczepiając części z modelu Zvezdy:

http://panzer35.ru/forum/55-7641-1

[kub]

A ja wrzucam materiał który ma cię podnieść na duchu jakby ci się już czegoś nie chciało robić http://www.tvp.pl/historia/magazyny-historyczne/bylo-nie-minelo/wideo/30072011-1500/4865439?start_rec=16

[Jurgen75]

Wrzucam ciekawy warsztat moim zdaniem gość robi kadłub od podstaw przeszczepiając części z modelu Zvezdy:

http://panzer35.ru/forum/55-7641-1



No to jest mocny modelik... Tylko te wózki, a właściwie resory jakieś dziwne.

[radett]

resory dziwne bo żywcem wzorują sie na T-26

[Mariusz 72]

Ojojoj! Ciekawy wątek się dzieje.

Życzę wytrwałości. Obserwuję

[neptun1939]

Cześć. Będę śledził wątek, gdyż też przymierzam się do budowy 7TP. Powodzenia w budowie! Kolego radett: jeśli mnie pamięć nie myli to zarówno 7TP jak i T-26 były wzorowane na Vicersie E, więc nic dziwnego że niektóre elementy mogą być takie same/podobne w tych konstrukcjach.
