RWD 14b CZAPLA 1:72

Recommended Posts

Witam w tej części forum. Dzisiaj będąc na zakupach spożywczych w pewnym supermarkecie na A mój wzrok padł na pierwszy model samolotu, jaki skleiłem - starą Czaplę. Łza się w oku zakręciła i nabyłem ją drogą kupna. w ten sposób po 20 latach zabrałem się za sklejenie kolejnego płatowca, bo wcześniej były tylko śmigłowce i pojazdy pancerne. To co w pudełku jest dobrze znane , więc nie fotografowałem ramek.



Co da się poprawić aby nie za bardzo rozwlekać warsztatu? Szlifować powierzchnie skrzydeł na gładko? Czy rury podtrzymujące płat miały przekroje owalne czy okrągłe?



Ipkins, co ze zdjęciami Twojego warsztatu?

Share this post


Link to post
Share on other sites

To co w pudełku niestety nie jest tym samym co znane nam z dawnych czasów. Chodzą słuchy, że zestaw jakiś czas temu stał się nieskładalny.

Samo złożenie z zachowaniem symetrii będzie wyzwaniem. Dlatego chowam kilka Czapli z pierwszej edycji:))))

Share this post


Link to post
Share on other sites

Hmmm, a możesz Letalinie jakoś podpowiedzieć w temacie?



Decydując się na zakup wiedziałem, że to będzie walka z przeróbkami, ale stwierdziłem, że czas zrobić model który z uwagi na toporność i błędy jest jakimś wyzwaniem. Chciałem się też oderwać od amerykańskich wozów pancernych i na moment przestać przerabiać stare modele Italeri. Tu nie będzie ważny wash czy brudzenie ani ślady eksploatacji, tylko spasowanie dorabianych części i zachowanie symetrii kadłuba i płata



Walka rozpoczęta: zamówiłem blaszki do tego "zestawu" i wkleiłem dwa kliny po 0,7 mm na każdą połówkę kadłuba, zeszlifowywyjąc je w stronę steru kierunku. Zeszlifowałem także to co imitowało osłony popychaczy (chyba?) i zaszpachlowałem osłonę cylindrów. Mam zamiar zakołkować wszystkie otwory montażowe i wywiercić otwory pod druty podtrzymujące płat i stateczniki poziome.






Okrągłym profilem plastruct i szpachlówką zniwelowałem szparę pomiędzy lotką a płatem pod spodem skrzydła.






Lista pytań do znawców tematu (z czasem się wydłuży ):

Jaki powinien być prawidłowy wygląd powierzchni sterów kierunku i wysokości?

Jak wyglądała krawędź natarcia płata głównego?

Koła miały jakikolwiek bieżnik? Będę musiał zrobić je od nowa, bo przesunięcie formy jest o jakieś 0,4 mm

Share this post


Link to post
Share on other sites

Przede wszystkim powinieneś zeszlifować te typową dla Plastyka "imitację" pokrycia płóciennego (przypominającą bardziej jakiś worek na ziemniaki niż płótno na samolocie). Na krawędzi natarcia płata były sloty. Koła moim zdaniem są gładkie (ale też ciężko znaleźć zdjęcia ze zbliżeniem kół)

Tu masz sporo zdjęć Czapli.

http://www.mysliwcy.pl/forum/watki.php?id=490&ustaw=sz&s=386

Share this post


Link to post
Share on other sites

Ooooo...Kolego- rzuciłeś się na głęboką wodę i do tego mętną . Życzę samozaparcia i nie jestem przekonany, że z tego da się zrobić coś modelopodobnego.

Share this post


Link to post
Share on other sites

Modelopodobne to to coś już jest...



Jak te sloty powinny wyglądać? Dawno nie kleiłem samolotów, trochę już wiedza umknęła, a na zdjęciach nie jest to wyraźne. Łączenie tego elementu środkowego skrzydeł (spodniego) powinno być gładkie? Mam już łatwiej, skoro fakturę płótna można poświęcić

Edited by Guest

Share this post


Link to post
Share on other sites
Jaki powinien być prawidłowy wygląd powierzchni sterów kierunku i wysokości?



W miarę najlepszą rekonstrukcję wyglądu Czapli znajdziesz w "Polskie konstrukcje lotnicze" Glassa.





http://www.smil.org.pl/ptl/wyklady/29_Samoloty_STOL_z_RWD.pdf



Tu znajdziesz przekrój płata w okolicy lotki. Co prawda dla RWD-9, ale da Ci ogólny wgląd w to jak to powinno wyglądać. Obawiam się, że to co proponuje fabryka było lepsze niż poprawka w Twoim wykonaniu.

Share this post


Link to post
Share on other sites

Djack, dotarłem do tej instrukcji. letalin, przeanalizowałem rysunek o którym wspomniałeś i zostawię to tak, jak jest. Moim zdaniem zniwelowanie tej szpary jest konieczne. I tak nie odtworzę sposobu zamocowania lotek (zawiasy), dodam jedynie ich popychacze z zestawu. Ciągle mylę klapy z lotkami... ??

Share this post


Link to post
Share on other sites

Działam z blaszkami, na razie delikatnie. Aby nie pogiąć imitacji kratownicy, górne krawędzie obu elementów podkleiłem od "wewnętrznej" strony drutem stalowym 0,3mm






Przy składaniu tej drobnicy posiłkuję się zdjęciami Ipkinsa z jego bloga, bo instrukcja nie jest zbyt dokładna.



Wyczyściłem też wewnętrzne części połówek kadłuba i trochę go pocieniłem, próbowałem też wymodelować na nowo otwory pilota i obserwatora, ale ciągle to nie to co na zdjęciach.

Share this post


Link to post
Share on other sites

Fajna bezkompromisowa dłubanina. Bardzo mi się podoba !

Share this post


Link to post
Share on other sites

Widziałem ten warsztat, ale teraz mnie olśniło, jak to dziadostwo przerobić



Spiton, Bóg Ci zapłać za dobre słowo!

Share this post


Link to post
Share on other sites

Ciekawie się zapowiada, oby starczyło Ci sił na ukończenie tego modelu.

_________________________________________________________________________________________

Na warsztacie:

Typhoon Mk I - Academy + lufy działek - Master Model 1/72

Share this post


Link to post
Share on other sites

Z tych wszystkich Plastyków Czapla była chyba najtrudniejsza, bo ciężko było przykleić płat do kadłuba.

Share this post


Link to post
Share on other sites

Ja pamiętam pudełko i model z edycji "1977", sklejałem to początkiem lat 80-tych i z sukcesem O farby trudno było

Share this post


Link to post
Share on other sites

Weekendowe postępy:












Pierwszy raz wytoczyłem coś samodzielnie:

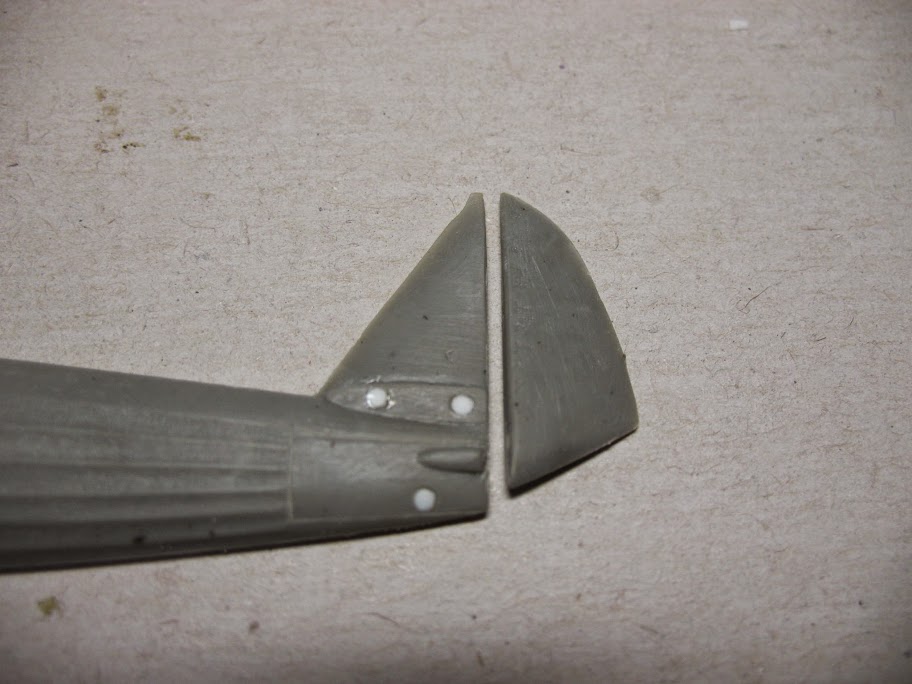

Poprawiłem też stateczniki poziome, farba pryśnięta poglądowo:




Share this post


Link to post
Share on other sites

Dzisiaj wieczorem też coś drgnęło:







Share this post


Link to post
Share on other sites

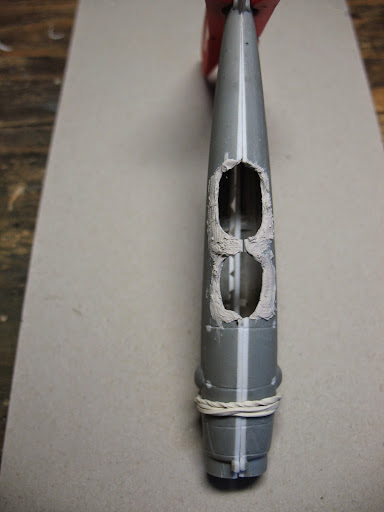

Pierwsza próba poprawy kształtu kokpitu:

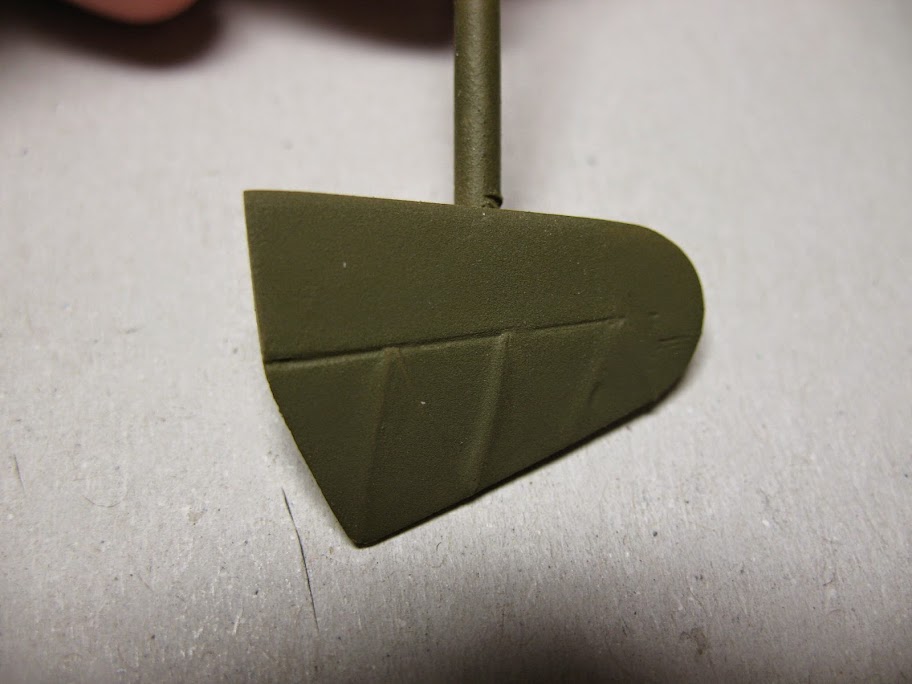

Poprawiłem też statecznik




Share this post


Link to post
Share on other sites

Żeby nie było, że się poddałem:












Poprawiłem kształt skrzydła i przy okazji wypróbowałem własną wersję Polish Khaki:







Share this post


Link to post
Share on other sites

Z rysunków wynika, że płat ma inny kształt na końcach, przy światłach pozycyjnych, więc je wydłużyłem:







Share this post


Link to post
Share on other sites

mam nadzieję, że odpowiednią

Share this post


Link to post
Share on other sites
