Cześć, kolejna garść aktualizacji. Doszedł dźwig.   Kilka dodatków: ta piękna pajęczynka przy marsach i dodatkowe nitki przy wantach

Witam, ciąg dalszy zmagań. Pora piąć się w góra. Na niektórych zdjęciach pokazywałem zamocowane wanty na masztach. Wanty wykonałem z liny kupionej. Nie za bardzo byłem zadowolony z efektu. Jakoś n

Witam, ciąg dalszy linkologii mam wrażenia że coraz lepiej ta nitkologia zaczyna wychodzić Obiecałem wcześniej pokazać jak wykonuje gałkę turecką. W sumie nic specjalnego. Dwie przyd

Posted Images

Zdjęć nadal nie widać.

Jeśli kule mogłyby być ciut mniejsze, czyli 0.76 mm proponuję kulki BGA. Większych od 0.76 nie znalazłem, ale cena jest niewspółmiernie niska za sztukę.

Może też być łańcuszek kulkowy:

http://beadshop.pl/index.php?route=product/product&product_id=657

Link to post
Share on other sites
  • 2 weeks later...

Nie ukrywam, że drewno mocno chodzi mi po głowie i pewnie będzie następne



Wszystko sobie ładnie rozrysowałem i na pewno braknie mi nagli. Revell nie zaszalał takielunkiem. Jak się wgłębi w szczegóły to jest trochę baboli. Zwijania żagli w ogóle nie uwzględnił, a to ponad 20 lin itd

Link to post
Share on other sites
  • 1 month later...

Witam,



najwyższy czas coś zaktualizować. Nie ma tego za wiele. W wolnych chwilach, których mam ostatnio coraz mniej rzeźbie głównie bloczki lub przygotowuje inne mniejsze elementy.



Na początek pokaże jak robię bloczki. W odróżnieniu od spotykanej ogólnie metody, ja bloczki odcina od listewki na ściance bocznej bloczka, a nie jak to zazwyczaj się spotyka od dołu bloczka.



Najpierw szlifuje listewkę aby otrzymać boczny kształt bloczka.




Wybrałem taką metodę ponieważ przy tej wielkości bloczka lepiej wychodził mi powtarzalny kształt bloczków.







Następnie listewkę zapinam do imadła i za pomocą stołu krzyżowego robię dziurki i wycinam rowki. Ręcznie też się oczywiście da, ale miałem problem z precyzją i rowki często były nierówne, nachodziły na siebie i bloczek nadawał się do wyrzucenia.

Tak przycięty bloczek odcinam piłką i za pomocą papieru ściernego o granulacji 1000 i 1200 oraz małego pilniczka szlifuje obciętą krawędź.






Bloczek gotowy. Nie jest to super szybka metoda, zajmuje trochę czasu ale efekt końcowy mnie zadowala więc dłubię sobie dla odstresowania. 50 bloczków różnego rodzaju już mam



Na samym statku doszło parę elementów. Na pierwszy ogień łódź.






Gotowa w 80%. Przyjdzie jeszcze mocowanie łodzi linami do pokładu, ale to dopiero po zrobieniu żagla do łódki, póki co jest goła reja. Planuje jeszcze dołożyć parę lin i zrobić malutką kotwicę. Jak będę miał łódkę skończoną w 100% to zrobię lepsze zdjęcia.






Zaczynam uzbrajać maszty w podstawowe bloczki. Następnym krokiem będzie ich montaż na stałe.



Sprawne oko mogło zauważyć, że przy wejściach na dolny pokład pojawiły sie kule armatnie. Wykorzystałem kulki do łożysk o średnicy 1,5mm. Koszt jednej kulki to jakieś 2 grosze. Kupiłem ich troszę za mało i widoczny w tle trójkąt z kulami występuje na pokładzie tylko w dwóch sztukach, bo brakło amunicji






Jak wspominałem wcześniej, braknie mi nagli więc dorobiłem parę sztuk dodatkowych mocować dla lin w różnych miejscach pokłady.






To tyle. Jak znowu coś udłubie to się pochwalę



Pozdrawiam

Link to post
Share on other sites
  • 1 month later...

Witam,



czas na kolejną cześć sprawozdania.

Prace posuwają się do przodu, ale idą wolniej niż przypuszczałem ponieważ każdy element trzeba najpierw samodzielnie wykonać. Skończyły się już (w sumie jakiś czas temu) elementy z wytłoczki które nadają się do użycia.

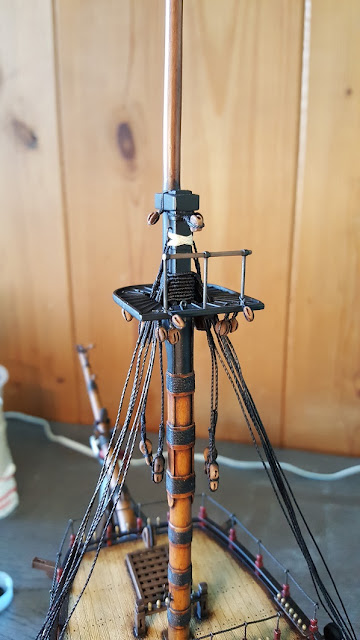

Prace nad masztami są już ukończone - nie są jeszcze przymocowane na stałe do pokładu.






Bloczki w okolicach marsa i wanty są już zamocowane.

Znalazłem w internecie bardzo fajną ilustracje która dość czytelnie pokazuje jak to tam wszystko powinno być prawidłowo zamocowane.









Wiem, poręcz jest ułamana. Będę poprawiał



Przy okazji, może ktoś wie jak powinien być prawidłowo zamocowany dźwig na masztach? Chodzi mi o okolice czerwonych kółek. Nigdzie nie potrafiłem znaleźć czytelnych instrukcji jak to poprawnie wykonać. Informacje na ten temat są bardzo okrojone.






Pozdrawiam

Link to post
Share on other sites

W kwestii formalnej -nie dźwig tylko strop.

W kwestii "jak" - na pewno nie tak jak na ostatnim rysunku. W miejscu połączenia stropów idących z marsów narysowana jest kausza, przez nią przechodzi strop na którym wisi talia do podnoszenia ciężarów. Tak nie mogło być, ta lina by się szybko przetarła o kauszę. W tym miejscu na pewno musiał być blok. Co do mocowania do masztów - "na wyczucie" obstawiam na podobne rozwiązanie jak przy mocowaniu sztagu, które masz ładnie rozrysowane. To przy założeniu instalacji "stałej" - co chyba nie bardzo ma sens. Bardziej sensowna wydaje mi się instalacja "demontowalna" czyli blok wiszący na krótkim stropie poniżej marsa i w razie potrzeby przewlekana przez niego lina stropu.

Link to post
Share on other sites

Ostatni rysunek jest poprawny przesunieto tylko na nim petle zeby byl czytelniejszy. Jesli chodzi o zamocowanie tych petli na maszcie to byly one czescia stala i zainstalowane w taki sam sposob jak wanty. W uproszczeniu to pierwsza para want tylko skrocona i bez jufersow ;)

Link to post
Share on other sites
Ostatni rysunek jest poprawny przesunieto tylko na nim petle zeby byl czytelniejszy. Jesli chodzi o zamocowanie tych petli na maszcie to byly one czescia stala i zainstalowane w taki sam sposob jak wanty. W uproszczeniu to pierwsza para want tylko skrocona i bez jufersow ;)



to są tak zwane BURTON PENDANT



tu masz dokładniejszy opis (koniec 1-szej strony)

http://www.koga.net.pl/forum/viewtopic.php?t=45356



Na rysunku, który zamieściłeś zaznaczyłem na czerwono








A tak w ogóle piękny model

Link to post
Share on other sites
  • 2 weeks later...

Dzięki wielkie za odzew. Wasza pomoc rozjaśniła temat.

Bardzo chciałem, aby przy wantach były owe bloczki wiolinowe jak na wcześniejszych zdjęciach. Według dokumentacji są on "podpięte" jako wspomniany "Burton Pendants".

Przy następnym modelu Wykorzystam tą opcję jako montaż dźwigu.

Znalazłem jeszcze inną metodę montażu dźwigu i jestem już chyba zdecydowany na jej zastosowanie.







Z tego co udało mi się zaobserwować, górna część dźwigu jest montowana na grotmaszcie pod grotsztangien, zaś dolna (i tutaj jestem pewny na 75%) przyczepiona do "oczka" mocowanego na pokładu zaraz przy fokmaszcie.



Jeśli się mylę proszę o sprostowanie.



Pozdrawiam

Link to post
Share on other sites
  • 6 months later...
  • 3 months later...

Witam po długiej przerwie głównie spowodowanej lenistwem.

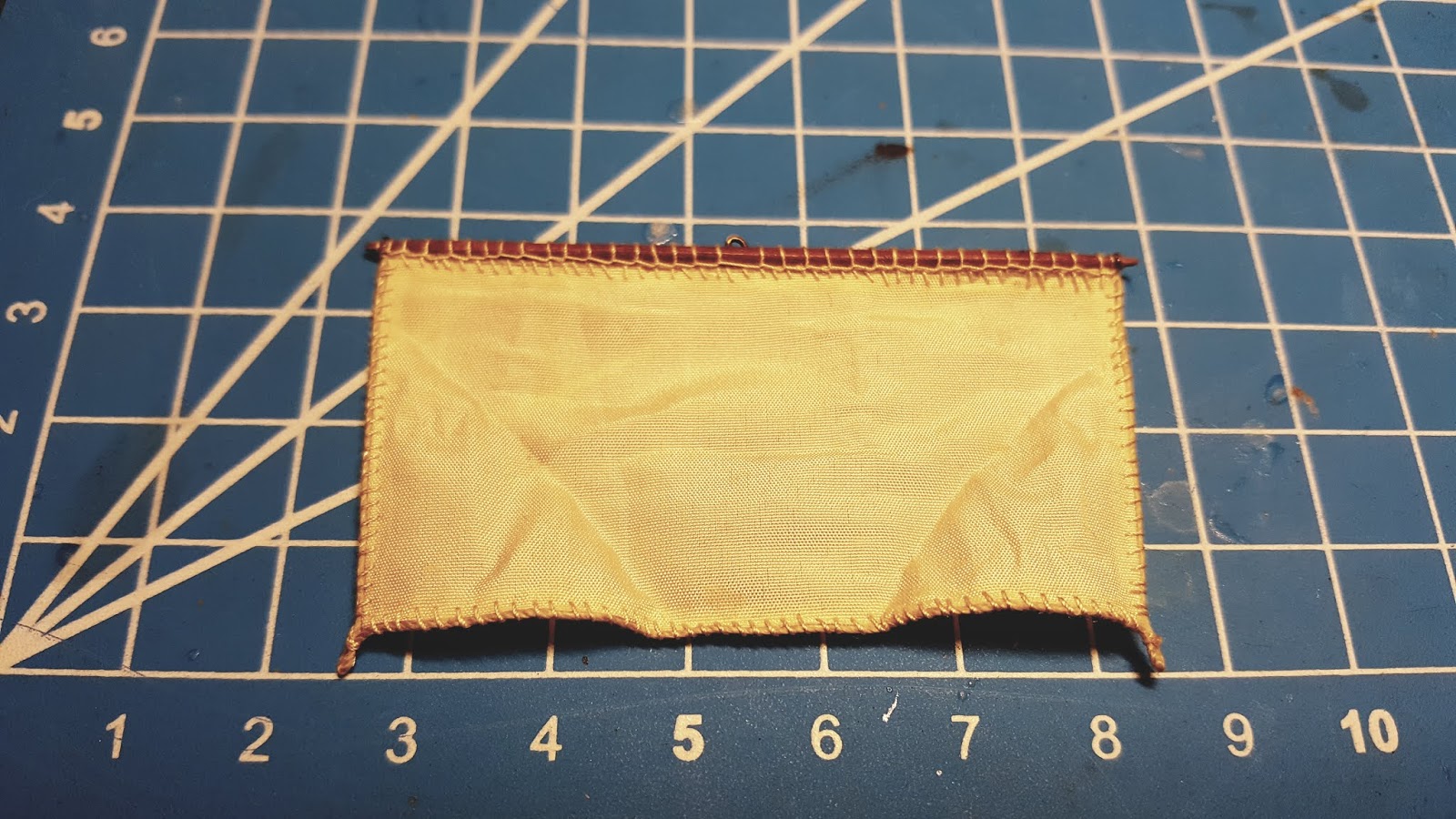

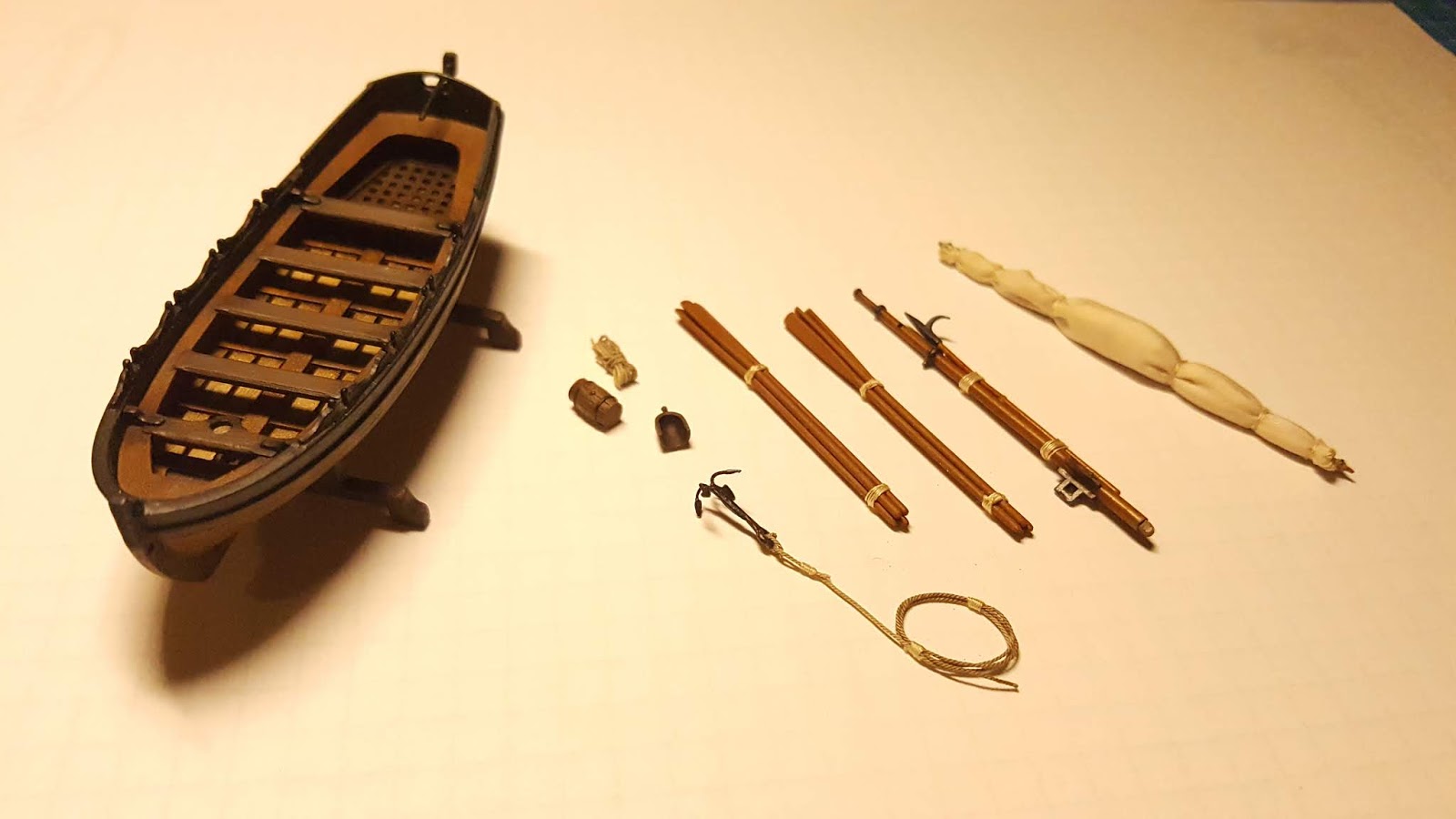

W ostatnim czasie dopieszczam łódkę. Zrobiłem reje i żagiel. Ładnie zwinąłem i ułożyłem w łodzi.













Na ostatnim zdjęciu możecie zauważyć kotwice przed malowaniem. W zestawie jej nie było więc stwierdziłem że ja dorobie. Zabawa z cyną, drutem i lutownicą.

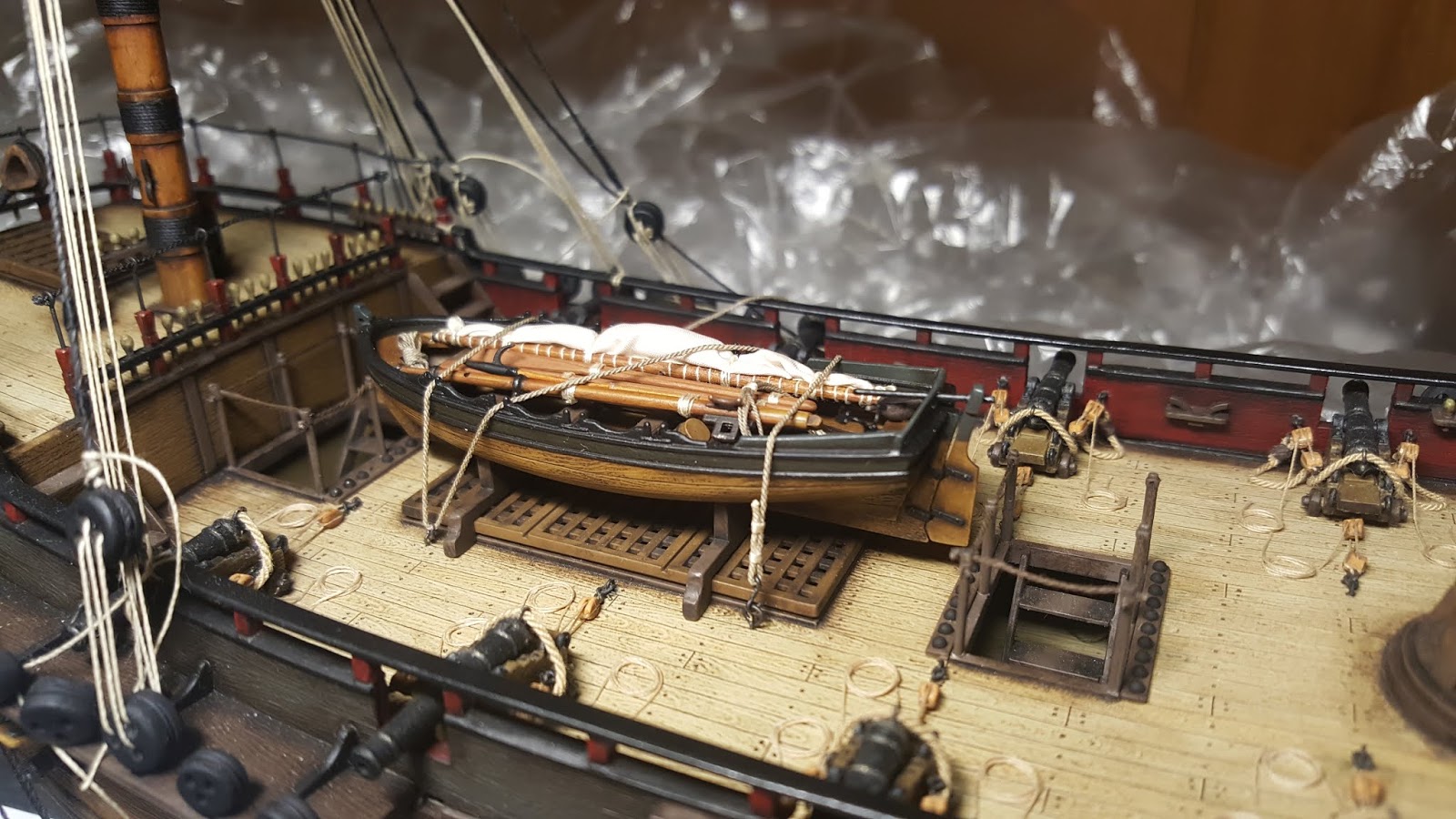

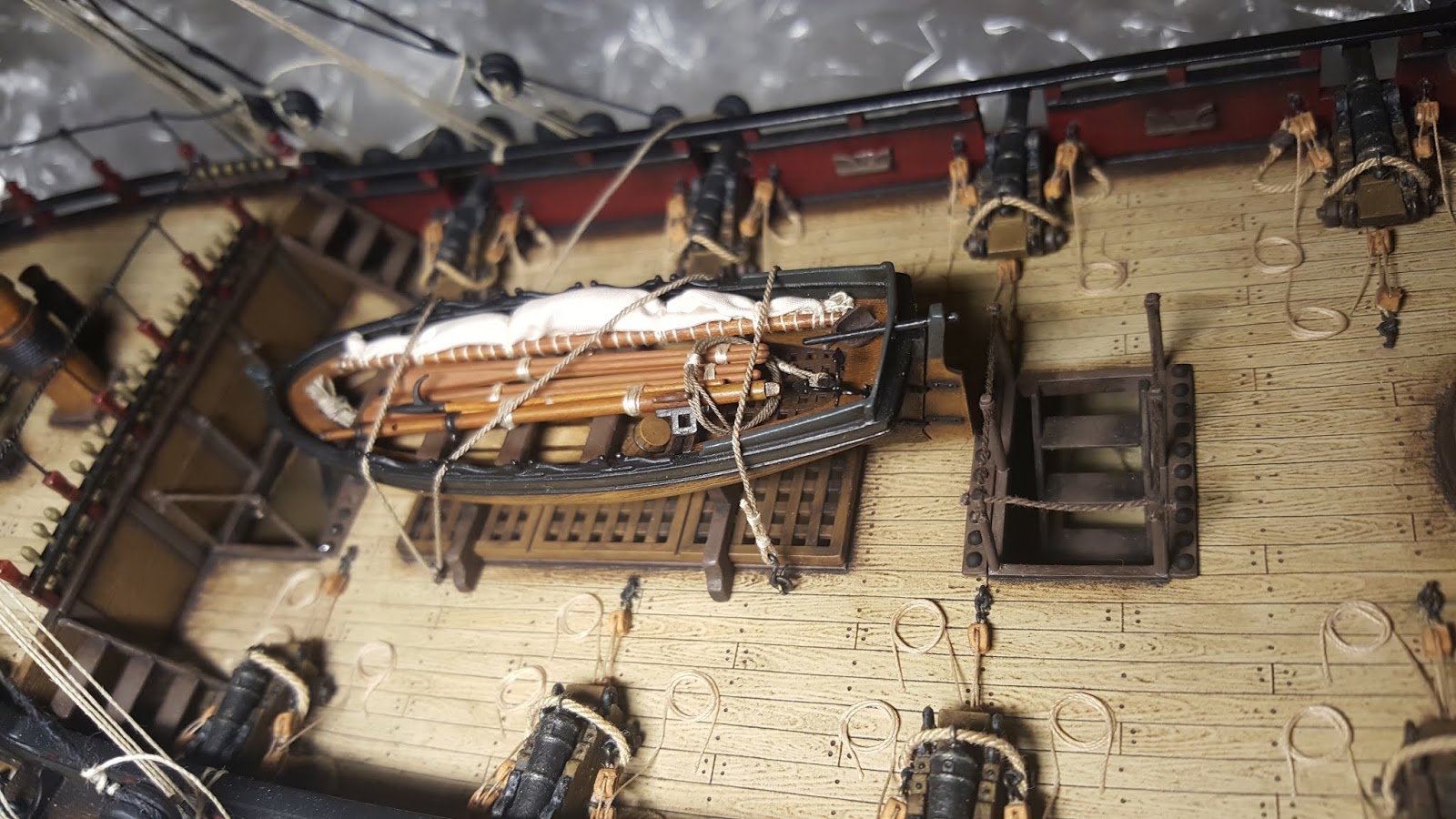

Teraz skręcam liny i montował łódź na stałe na pokładzie, ale to w następnym odcinku.

Pozdrawiam
  • Like 1
Link to post
Share on other sites
  • 2 weeks later...

Według wstępnych planów miał być już gotowy, ale przesunie się to niestety w czasie. Trochę lenistwa, innych zajęć, praca itd i poślizg gotowy ? Na pewno model ukończe i poszczególne etapy będę dokumentował. Jednak co to terminu nie chce się wypowiadać bo nie wiem jak mi  to wyjdzie ? sami wiecie... Nie chce robić tego robić po łebkach, więc trochę czasu to jeszcze zajmie ?
