jacocapone

Revell Pirate Ship 1:72

Recommended Posts

Witam wszystkich,



z zamiarem napisania tego postu nosiłem się już od dłuższego czasu. Chciałbym się z Wami podzielić moim doświadczeniami w zakresie rodzaju lin do żaglowców. Jak zauważyłem nie tylko ja ma problemy ze znalezieniem dobrych produktów.

W przypadku liny ważne są 3 elementy: jej grubość, splot i brak włosków. Jeśli lina nie jest gładka to po paru miesiącach kurz z powietrza przyczepi się do liny i popsuje mizerną pracę. Oczyszczenie lin jest już wtedy prawie niemożliwe.


Próbowałem w kilku (5) różnych pasmanteriach, ale kupić potrzebne linki w różnych grubościach to jak się okazało dość duży problem. Najlepiej wyglądały nici poliestyrowe, ale za bardzo świeciły, a bawełniane często miały włoski. Stąd postanowiłem zakupić liny w sklepie internetowym, firm które znane są z produkcji modelów drewnianych.

I tak oto przechodzimy do sedna sprawy. Poniżej porównanie produktów różnych producentów.









Moje spostrzeżenia.

Stanowczo odradzam produktu OCCRE. Strasznie niska jakość i rozmiar też nijak się ma do podanego. Jedyny zaleta to ładnym ciemno brązowym kolor, trochę słabo widoczny na zdjęciu.

Najlepiej splot widać na produktach Mamoli. Kolor ładny. Mają trochę włosków, ale potraktowanie liny włoskiem pszczelim załatwia sprawę. Splot jest wtedy trochę mniej wyraźny. Jedyny minus to mały wybór. Spotkałem 3 grubości i tylko jasne.

W linach Amati splot widać nieco gorzej niż w Mamoli, ale wynika to raczej z faktu, że liny są już zaimpregnowane. Włosków nie ma wcale. Kolor raczej jaśniejszy niż Mamoli. Duży plusem jest szeroki wybór grubości lin w obu kolorach (jasny i czarny).

Moim zdaniem produkty Amati i Mamoli są ok. Occre stanowczo odradzam.

Na ostatni zdjęciu zamieściłem kilka lin skręconych osobiście. Potwierdza się to o czym często czytam, że liny najładniej wyglądają jak się jej jednak samemu zrobi. Powiedzmy, że w przypadku większych grubości, liny można skręcać samemu, tak w przypadku lin o grubości 0,1-0,2 to raczej w grę wchodzi zakup. Na zdjęciach nie pokazałem bo nie mam nitki z jedwabiu, ale miałem ją w rękach i jako podstawowa, najcieńsza linka będzie uważam najlepsza. Gładziutka i pęknie widoczny splot.



To tyle w temacie Mam nadzieję, że komuś przyda się kiedyś to porównanie i zaoszczędzi dzięki temu trochę czasu i pieniędzy ;)



Jeśli chodzi o front robót, dziób jest już pomalowany i czeka na dalszy etap.




Wszystkie bloczki są już wystrugane i pomalowane. Zostało jeszcze do zrobienia 30 haczyków i można dokończyć montaż dział. Na chwilę obecną gotowe są wszystkie tylne naciągi i mocowania tych grubych lin przy działach.





To tyle

Share this post


Link to post
Share on other sites

Wielkim specjalistą w modelach żaglowców nie jestem, ale niedawno skończyłem budowę swojego pierwszego modelu żaglowca z drewna i mam pewne spostrzeżenia co do lin i ich kudłaczenia się. Jest na to sposób. Wystarczy taką linkę nasączyć lakierem akrylowym i przejechać po niej kilkakrotnie palcem, żeby wygładzić włoski. Lakier ma tę zaletę, że impregnując nić, skleja na niej wszystkie włoski, a włoski same z siebie potem nie zaczynają odstawać. Poza tym lina nabiera wtedy sztywności, co dla mnie okazało się dużym ułatwieniem w budowie. Po prostu lepiej pracowało mi się z tak przygotowanymi, usztywnionymi nićmi. Ja do impregnacji użyłem lakieru satynowego Vallejo.

Share this post


Link to post
Share on other sites

rewelacyjna robota. zamocowanie dział imponujące !!

Share this post


Link to post
Share on other sites

Uroczyście chciałem oznajmić, że etap montażu uzbrojenia został zakończony!

Przyznać muszę, że trochę czasu to zajęło



Powoli biorę się za rozkmine takielunku bo trzeba ogarniać bukszpryt...








Share this post


Link to post
Share on other sites

Wariat jesteś... Mam nadzieję, że to zaraźliwe Piękna robota

Share this post


Link to post
Share on other sites

Jak robiłeś gwoździe na pokładzie.? Widzę , ze były robione już po pomalowaniu pokładu. Czy to jest nawiercony otworek i wpuszczona farbka?

Share this post


Link to post
Share on other sites

Tak, gwoździe są wiercone. Najpierw malowałem pokład, potem pierwszym wash, wiercenie i drugi wash. Dziurki są bardzo płytkie. Na pokładzie bliżej dzioba zrobiłem je trochę za głębokie, ale na szczęście za bardzo tego nie widać.



Myślałem wcześniej o twojej metodzie z kołkami. Niestety bałem się osłabienia konstrukcji pokładu i że może się złamać, ponieważ jest to dość duża płyta, a nie ma podpór na dolnym pokładzie.

Przetestowałem na kawałku dolnego pokładu również wersje z wykałaczkami, ale jak obcinałem patyczki i próbowałem je wyszlifować to zdzierała mi się imitacja zwojów na deskach :/ Więcej szkód niż pożytku, stąd decyzja o takiej, a nie innej metodzie

Share this post


Link to post
Share on other sites

Witam,



prace w stoczni nieco spowolniły, ponieważ trzeba było dorobić wiele drobnicy.

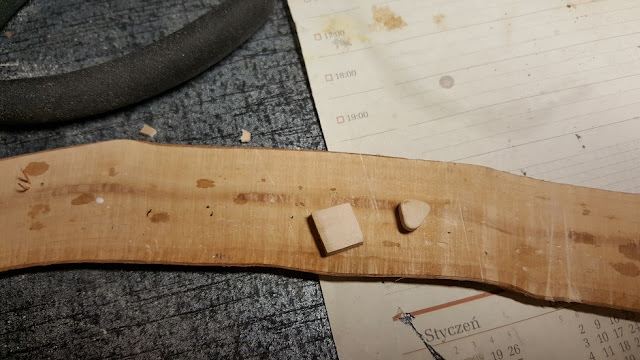

Na początek prace przy bukszprycie. W moich planach wykorzystam 4 jufersy sercowe o szerokości 7 mm do olinowania stałego.






Następne w kolejce są jufersy wantowe. Kupiłem jufersy 5 i 7mm bo nie chciało mi się ich robić ręcznie,a kupne bardzo ładnie się prezentują. Po wstępnej przymiarce okazało się, że 7mm jufersy są odrobinę za szerokie i w jednym przypadku zakrywały wylot z armaty. W ten oto sposób zafundowałem sobie tydzień dodatkowej zabawy z pilniczkiem Prawidłowy wymiar to średnica 6mm. Talrepy do jufersów wykonałem z drutu miedzianego o średnicy 0,5mm (skrętka internetowa). Trochę polutowałem i efekt końcowy uważam za całkiem zadowalający


Nie omieszkałem już kilku zamocować na okręcie






W wolnych chwilach obrobiłem furty działowe. Trochę zmodyfikowałem mocowanie lin na furtach. Dojdą jeszcze do nich uchwyty i sznurki, ale to później.





Na koniec coś z pokładu. Tutaj niezbyt wiele się zmieniło. Doszły barierki (nie wiem jak to sie na statku nazywa) przy drabinach na dolny pokład.




Na dziś to tyle. Do usłyszenia

Share this post


Link to post
Share on other sites

Postaw chociaz maszty, żeby było na co patrzec ,-)

Share this post


Link to post
Share on other sites

Jest na co patrzeć jest, ekstra idzie!!!

Share this post


Link to post
Share on other sites

Na maszty trzeba będzie jeszcze trochę poczekać. Postanowiłem sobie, że nie ruszam "w góre", póki nie zrobię na gotowe całego dołu. Teraz mam do zrobienia jufersy, potem furty do dział. Następnym krokiem będzie wykończenie pokładu: schody, dorobienie brakujących nagli, latarnie na rufie i może jakieś beczki, skrzynie, wiaderka itd. Równolegle robię powolutku bukszpryt i elementy wykończenia sekcji dziobowej.

Jak to ogarne to wtedy biorę się za maszty i takielunek. Z uwagi, że zbliża się wiosna i lato to intensywność pracy mocno zmaleje ;) Przewiduje, że za maszty wezmę się w okolicach października

Share this post


Link to post
Share on other sites

Witam w majowy weekend,



trochę czasu minęło od ostatniej wiadomości więc czas na mały update



Zakończyłem montaż jufersów z obu stron co pozwoliło rozpocząć następny etap czyli montaż furt działowych. Jak wspominałem wcześniej liny i ich mocowanie na furtach zmodyfikowałem w stosunku do wersji pudełkowej.






Zamocowanie furt w górnym rzędzie dało możliwość zabudowania schodów, ponieważ wiązanie furty znajduje się pod schodami.







Po drugiej stronie pokładu dołożyłem 23 nagle. Olinowanie jakie będzie na pokładzie jest bardziej rozbudowane od wersji pudełkowej, stąd konieczność stworzenia miejsca w którym takielunek będzie mógł być mocowany.





Na koniec mały spoiler. Prace przy bukszprycie są już w końcowej fazie (80%). W wersji pudełkowej bukszpryt był prawie gładkim palem, więc postanowiłem go trochę upiększyć ;)




To tyle do usłyszenia

Share this post


Link to post
Share on other sites

Piękna robota. Człowiek ogląda powoli smakując detale i ogólny klimat !!

Share this post


Link to post
Share on other sites

Elementy drewniane wychodzą ci naprawdę rewelacyjnie.

Share this post


Link to post
Share on other sites

Noooo, zasadniczo jak coś nie ma kominów i nie wypluwa kłębów czarnego dymu, to dla mnie się nie liczy, ale te Twoje dmuchawce oglądam z dużą przyjemnością

Share this post


Link to post
Share on other sites

jacocapone - linkarska dłubanina bardzo ładna

Trzymam kciuki żeby ci nie zabrakło zapału i cierpliwości w olinowaniu wyżej

Share this post


Link to post
Share on other sites

ale smacznie, człowieka nie było kilka dni a tu takie newsy - piękna robota - gratulacje - ślinka cieknie na więcej

Share this post


Link to post
Share on other sites

Piękny !

Moje gratulacje !

Share this post


Link to post
Share on other sites

Dzięki wielkie, cieszę się, że Wam się podoba



pora na kolejną porcję nowości.

Furty są już zamontowane w komplecie. Zanim powiesiłem furty na burcie, montowałem na nich wszystkie dodatkowe elementy. Gdybym robił odwrotnie pewnie nie raz bym furtę urwał urwał bo mocowanie do burty nie jest zbyt solidne.









Bukszpryt jest już gotowy.





W wolnej chwili zabrałem się na dorobienie elementów na pokładzie. W pierwszej kolejności z kawałka wytłoczki zrobiłem beczkę którą zamontuje na pokładzie






Pozdrawiam

Share this post


Link to post
Share on other sites

Z beczką to przesadziłeś ,-))

Share this post


Link to post
Share on other sites

Witam,



pora dać jakiś znak życia

W okresie letnim prace idą spokojnie, ale się toczą, stąd drobna aktualizacja postępu prac.



Bukszpryt został już zamocowany na stałe, a wraz z nim pierwsza część foksztagu i łącznik (tak to się chyba nazywa). Jeśli chodzi o takielunek to jest w temacie żółtodziobem, więc postaram się przy okazji załączać trochę teorii jaką udało mi się znaleźć na ten temat. Może pomoże ona komuś przy budowie jego dmuchawca ;)










Dorobiłem również relingi których w oryginale nie było. Lina pleciona własnoręcznie, a mocowania z mosiężnego drutu 0,5mm2. Reling będą na całej długości burty.






Wziąłem się również za maszty. Postanowiłem je nieco wzmocnić, aby uzyskać większą sztywność masztów wkładając do środka kawałek szprychy rowerowej.







Miejsca zaznaczone strzałką są do usunięcia. Sztuczna imitacja linowego wzmocnienia zostanie zastąpiona prawdziwą liną.



To tyle



Do usłyszenia
