Witam po dłuższej przerwie, czas nadrabiać zaległości. Ostatnio prace stanęły w miejscu, ale w końcu mam trochę więcej czasu, żeby wrócić do tematu.



Skończyłem już prawie całą dolną część statku i zaczynam piąć się w górę. Została mi jeszcze do zrobienia szalupa wraz z osprzętem, którą powoli zaczynam już dłubać.

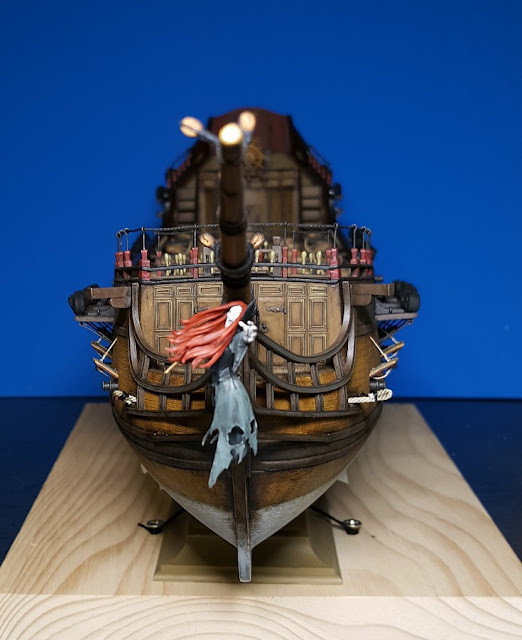

Z rzeczy, które doszły od ostatniej aktualizacji: relingi, wykończenie dziobiu oraz beczka na którą szukam jeszcze miejsca









Maszty są już wystrugane, zaczynam malowanie i upiększanie.






Obiecuje następne aktualizację wrzucić nieco szybciej niż ostatnio.



Pozdrawiam

Link to post
Share on other sites

Wow.. właśnie przez prawie godzinę przeczytałem cały warsztat...

Model ładny, wykonanie super, aż nie chce się wierzyć, że to Revell ...

Dla mnie jedna uwaga.... denna część kadłuba za świeża, brakuje mi zieleni, czyt. glonów.

Od dawna chodzi mi pogłowie coś z żaglami więc czekam niecierpliwie na Twój finał i zaczynam szukać modelu w sklepach....

Link to post
Share on other sites

Glony są lecz słabo widoczne na zdjęciach. Zrobiłem tylko lekki nalot, który na zdjęciach jest mało widoczny. Głównie na linii wody. Póki co bardziej tego elementu nie eksponuje, bo cały czas chodzi mi po głowie naniesienie skorupiaków na denną cześć. Jak to zrobić, czym i w jakiej skali to ciągle trawie. Mam to z tyłu głowy ale póki co będę się skupiał na masztach i olinowaniu stałym bo to plan na ten sezon Dzięki za uwagi

Link to post
Share on other sites
...Dla mnie jedna uwaga.... denna część kadłuba za świeża, brakuje mi zieleni, czyt. glonów....



Odezwał się ten, który najwięcej robi syfu na części podwodnej swoich okrętów



Choć sama uwaga nie jest pozbawiona merytorycznej merytoryczności...

Link to post
Share on other sites
...Dla mnie jedna uwaga.... denna część kadłuba za świeża, brakuje mi zieleni, czyt. glonów....



Odezwał się ten, który najwięcej robi syfu na części podwodnej swoich okrętów





Uśmiałem się ,_))))

Link to post
Share on other sites
Model ładny, wykonanie super, aż nie chce się wierzyć, że to Revell ...

Bo to przepak Zvezdy, o czym autor wspomniał na początku



chciałem zaprosić do śledzenia relacji z budowy modelu Revella Pirate Ship. Jest to model, który wcześniej można było spotkać jako Zvezda - Black Swan. Wyglądem przypomina tak naprawdę Czarną Perłę. ...
Link to post
Share on other sites
  • 2 weeks later...

Cześć ponownie,



powolutku sobie działam. Skończyłem już latarnie, które będą na rufie. Póki co ich nie montuje, bo znając siebie, przed ukończeniem statku ułamie je fifdziesiąt razy, więc poczekają grzecznie w pudełku na odpowiedni moment.

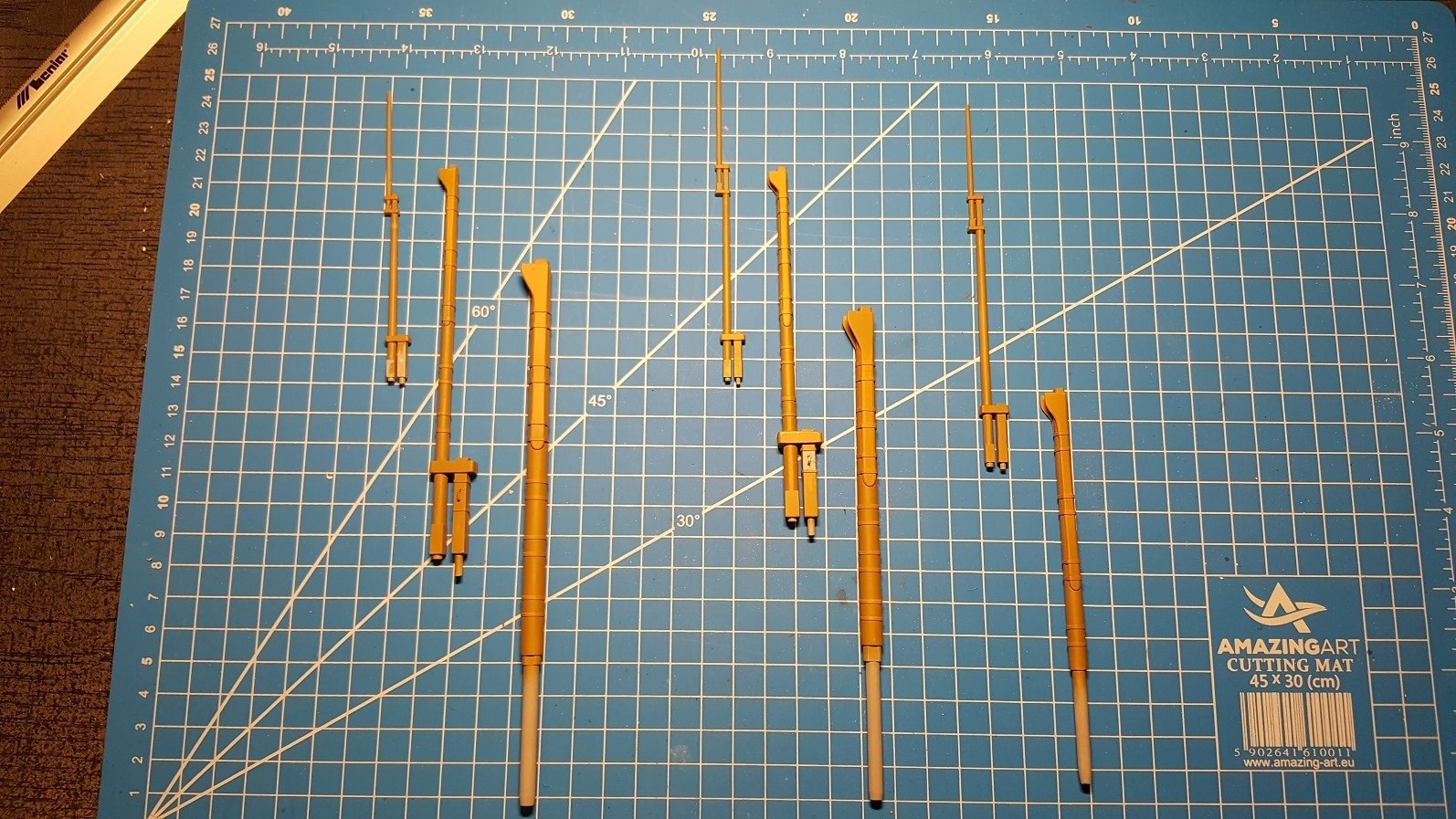

Działam dalej z masztami. Kolejne etapy: malowanie akrylem, malowanie olejem, montaż lin (na zdjęciach). Przez weekend planuje wziąć się za brudzenie. Póki co czekam, aż porządnie wyschnie, bezbarwny akryl nałożony na wcześniejszy olej.








Kombinuje już ostro nad takielunkiem. Maszty przyłożyłem na sucho do pokładu, żeby wyłapać ewentualne korekty, które jeszcze muszę zrobić.






Z uwagi, że oryginalnie takielunek nie uwzględniał wielu lin i niektóre rozwiązania mocno upraszczał, trzeba się teraz porządnie zastanowić i rozrysować wszystkie nitki, aby nie było potem wtopy.

I znalazłem coś nad czym się teraz głowie. Część olinowania będzie szła zaraz przy tylnej części masztu. Potrzebuje tam otwór, którym te liny będą w stanie przejść na niższy poziom. Nie wspominam już o miejscu gdzie liny te będą wiązane...






No to teraz linijka w dłoń i malujemy Jak to ładnie nakreśle i nie będę się tego wstydził to może pokażę

Link to post
Share on other sites

Latarnie były przeźroczyste, specjalnie je zmatowiłem, żeby za bardzo nie było widać tak bardzo pustego środka. Jak już je posklejałem to wpadłem na pomysł, żeby zrobiś w środku świeczki, ale było już po fakcie. Może jeszcze wrócę do tematu później jak się uporam z olinowaniem stałym

Link to post
Share on other sites

Jeśli chodzi o liny biegnące z tyłu masztu to chyba nie będziesz miał ich aż tak dużo bo to tylko stensztagi będą, nie masz otworu bo masz za bardzo zabudowane marsy za kolumnami masztów. W jakiej konfiguracji będzie bez żagli, ze sprzątniętymi, pełnymi czy mieszany?

Tak na marginesie to same maszty wyglądają dziwnie widziałeś kiedyś żaglowiec z takimi stengami jak u ciebie? Wygląda to jakby revel do masztów z innego modelu dołożył kolumny ;)

Link to post
Share on other sites
Jeśli chodzi o liny biegnące z tyłu masztu to chyba nie będziesz miał ich aż tak dużo bo to tylko stensztagi będą, nie masz otworu bo masz za bardzo zabudowane marsy za kolumnami masztów. W jakiej konfiguracji będzie bez żagli, ze sprzątniętymi, pełnymi czy mieszany?

Marsy są oryginalne jak i całe "ożebrowanie" pod nim (nie wiem jak to sie nazywa). Ta wersja nie współgrają z moimi założeniami i będzie zmieniona. Żagle będą na chwile obecną mieszane. Zwinięty będzie tylko fokżagiel i grotżagiel. Reszta będzie opuszczone.



Tak na marginesie to same maszty wyglądają dziwnie widziałeś kiedyś żaglowiec z takimi stengami jak u ciebie? Wygląda to jakby revel do masztów z innego modelu dołożył kolumny ;)

Stengi zrobiłem tak jak było w w oryginale pudełkowym. Nie kłócę się tak powinno być. Postaram się przedstawić mój tok rozumowania. Dołożyłem podpory marsa, które były takie malusieńkie, że niemal niewidoczne na żadnej części masztu. Wtedy te mocowania z lin na kolumnach i stengach mają według mnie sens. Na kolumnie fok i grot masztu to norma więc tą część pomijam. Na bezanmaszcie mars będzie dość duży, podobny do tego na fokmaszcie. Brak tych podpór bocznych przy takiej samej wielkości marsa wydawał mi się nienaturalny więc bezanmaszt dostał podporu. Stengi na fok i grot maszcie mają taka samo grubość i wysokość jak bezanmaszt i taką samą ilość dalszych steng. Przy takim układzie jeśli bezan ma podpory marsa przywiązane linami, to logiczne było zaopatrzenie steng na fok i grot maszcie w taki sam układ. Jeśli stengi miały by być "gołe" to bezan też powinien.



W takim układzie proszę Was o opinie. Powinienem według was zostawić jak jest czy usunąć podpory wraz z mocowaniami na stengach i bezanie?

Link to post
Share on other sites

Marsy pod spodem maja # to jest saling na stengach tez one sa. Mars to podloga z desek na salingu i dookola masztu powinien miec pusta przestrzen z przodu i z tylu tez dlatego brakuje ci miejsca. Wzmocnienie bezanmasztu pod marsem jest mozliwe natomiast zadna stenga nie ma prawa miec tych wzmocnien i owijek z liny. Zastanow sie jak stengi byly wkladane albo zdejmowane ze swoich miejsc to bedziesz wiedzial dlaczego ;)

Link to post
Share on other sites

I już człowiek mądrzejszy Dzięki.

Faktycznie! Nie pomyślałem o tym, że przecież stengi były opuszczane w dół po wyciągnięciu blokady. Przy tym całym "uzbrojeniu" nie zmieszczą się w otwór!

O ja głupia, to se dorobiłam roboty



Dzięki unicaunica

Link to post
Share on other sites
  • 5 weeks later...

Cześć,



pora na kolejną porcję nowinek.

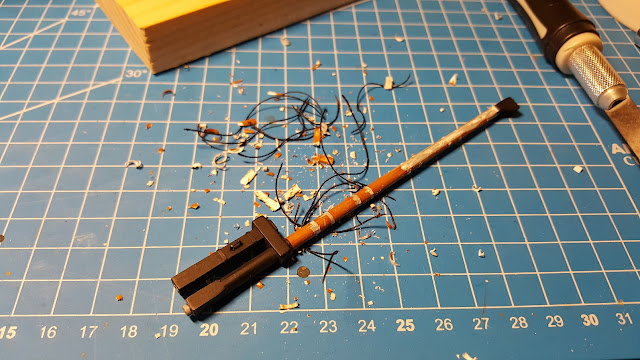

Po słusznych uwagach odnośnie steng zrobiłem niezbędne poprawki.

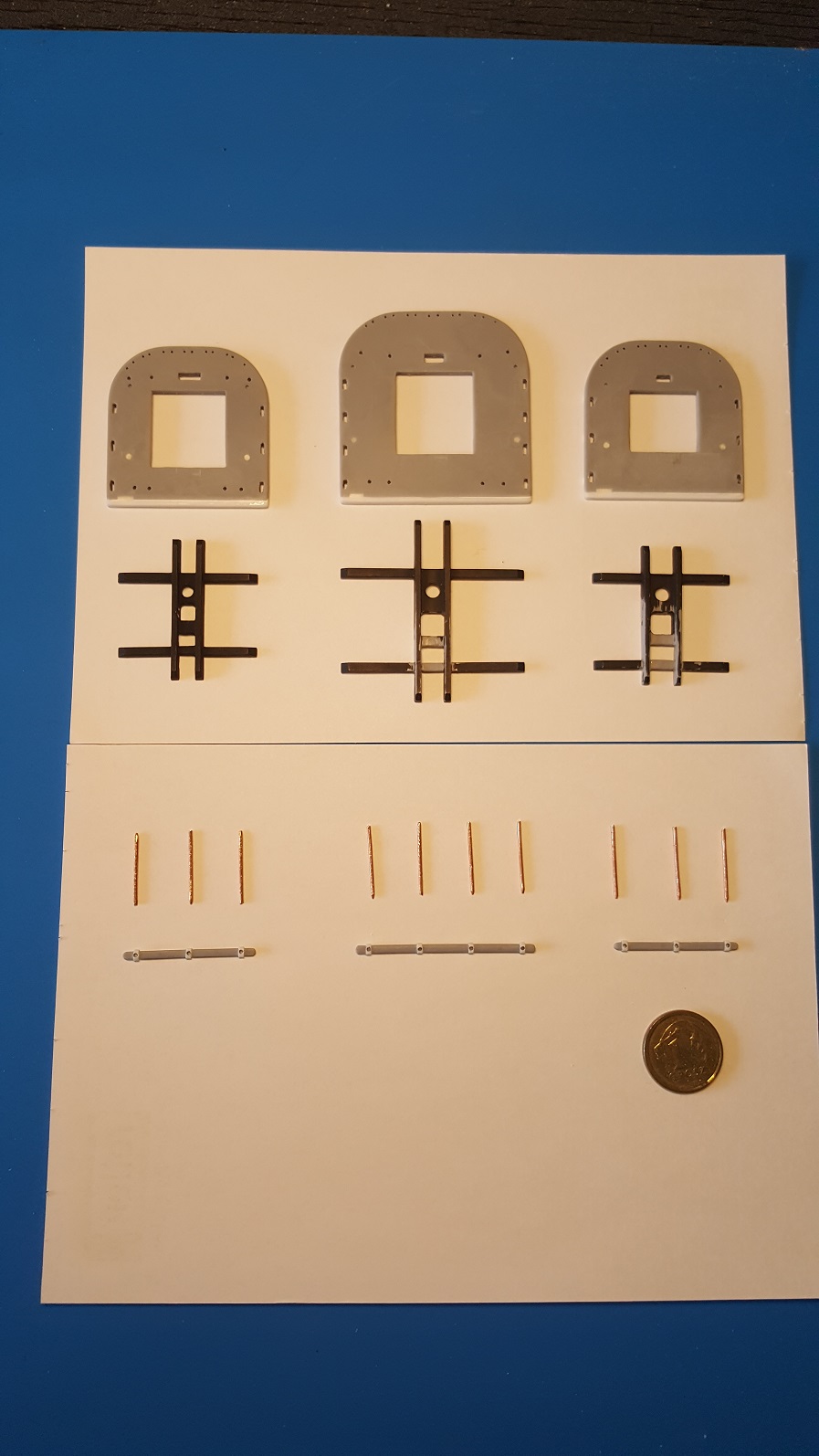

Oprócz demolki i poprawek, wykonałem również bardziej konstruktywne działania. Mars i saling są przygotowane do malowania. Ilość dziurek w marsie wynika z projektu olinowania, które już mam rozrysowane. Wszystkie rysunki zajęły mi 11 stron A4. Będę starał się dokumentować takielunek w miarę dokładnie.







Z rozpiski takielunku wyszło, że braknie mi nagli. Spodziewałem się tego. Zabrałem się już za dorabianie brakujących elementów. Powiedzmy że mam połowę. Cześć robiłem od podstaw z prasowanego drutu miedzianego 0,8 oraz elementów które zostały na wytłoczce.






Jak wspomniałem wcześniej, bloczki oraz olinowanie będę chciał zrobić najlepiej jak potrafię, bo to one nadają modelowi najwięcej uroku.

Przyznam nieskromnie, że coraz lepiej mi te maleństwa wychodzą

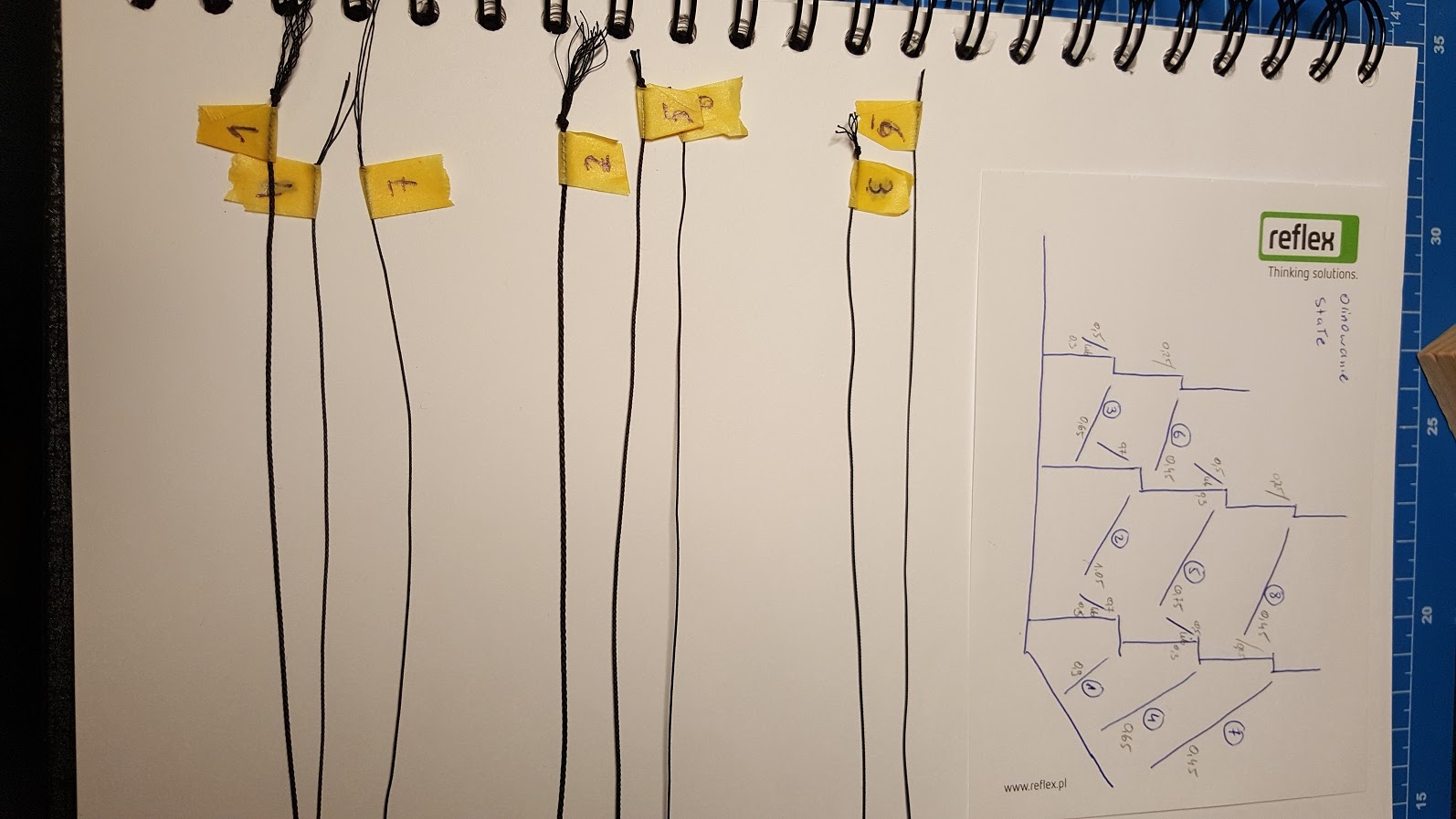

Skręciłem również liny do olinowania stałego. Na różnych poziomach linę będą miały różne grubości.






A teraz trochę przyjemnego z pożytecznym. Ropewalk skonstruowany z Lego Technic. Działa bez zarzutu






Na koniec szalupa. Prace są już mocno zaawansowane. W najbliższych dniach będę brał się washa. Wszystkie elementy są już pomalowane. Przed złożeniem wszystkiego w całość trzyma mnie jeszcze żagiel, który dopiero będę robił, ale to pewnie nieco później...






3majcie się

Link to post
Share on other sites
Jak wspomniałem wcześniej, bloczki oraz olinowanie będę chciał zrobić najlepiej jak potrafię, bo to one nadają modelowi najwięcej uroku.

Przyznam nieskromnie, że coraz lepiej mi te maleństwa wychodzą



Bloczki pierwsza klasa. Zdradzisz tajemnicę jak je robisz?



A teraz trochę przyjemnego z pożytecznym. Ropewalk skonstruowany z Lego Technic. Działa bez zarzutu



Podziwiam. Rysunki konstrukcyjne poproszę.

Link to post
Share on other sites

Dzięki lesio-69.



Planów żadnych nie mam, co najwyżej mogę wkleić zdjęcia. Konstrukcja jak w typowym ropewalku ;)



bebpwBkcMYpsN_knk-_0nWA_YRqRyKE13i2VunYMzDgeq_hyXb8ncRxNr9CXxigXMb23RqTFWPZY2R9U6Xb_N1zIFpscrcddsYBCIZ7frUisTXAs0HA-_gjWNOJEDy4I-hl9-qtyLvEETXpNLBg_yxdHi2myN4_G_yuakP9EneE8Lv7hTQ8oqu6suFStBkyuhtar4tD5EyKNVEWaTUbO_F9rRvJoij8m6C-BmeZ98bxv2Oh7pahFTQxhFVWkKyDe7k31V7mM4yi1mpsw-npBzSpVrRsKV2jh5Ir5dgPbauaUQ3cNckmCPj0wW-CpO_YxvimMbn3S1-ShPXYYTtLJvxL3y_VfEcCO1QwjktyqMLFOUuemQrERkotoj5XbN5l4S-ko9ygbFrF7tyFi_UIfhHB-o7kaHOdbek3iEGtZUZQbVuLakPZuJPrcP33DCcZxrzeAfiRxGNvVwmgHDjPwCXWiFLixerX52LTpkll3hlEW0a78RDJTpXDBryD3V0a0TzwunCZEMw-bPhV7GPjI9fK9IIO4BhhU0SNjuwvZb5V5Y2j9S_YXEv2WCkBPDv6T1SdivF-xtINBkOj42TQVEnMK1gbdA1GnHyCNLKk=w1132-h637-no

wEqZLZvrnqaaS5PRxFrCuKfbACjuOzl4klXeDkXbkO-3D9vgr0ezMv3LtYdMAI5zzRkzWS7O8kCv2jTMrsYH7nMUFVOmb8hmdVJvRli3QbqCrJv9H8t2QuMBcP-fVI6VTdStARsRMfze2jY83zYx-63IBONJowZGRAu-XREXL0bh3X_szdRyf2nZqbalmfxE6SgJkowSBYTSpLHSASZKhBVKjCgsw9o1T0YP1kMxIC0BXLCjDkS2vZSployHMaEMa-geYV6DFABJeOZQ-WbS1M0Bto2T-AKFjNdU8RMuir5-mAy_z1O8Adiz0b0Nm7Cho124hMtWjofkr5O746iA13Nizwqk01ndaewnLpDolikD5qdoXK2tMnSSf_WDcEHvCfofJdwo_ZXwJbaUcU03rG9EWF-_ozojdQflrDD3UpaO-FoR4Bd1x2s-AbJvpqYtcq74xxIZk1BLA-ltRIng31jmHRU3z5Nt2MCGabprMoftISjdLFrIbVBmy7l1xTI2iSIoUQL4PTEeHgErpbRdWBPTeBTyvjIGT8ZnKKOVo1sBnHy6ZvLuUWpSQ4tVthELGBoIwPotPIhrNuzr-ytyRnWJu8BEPjiQpFBhDFs=w359-h637-no



Co do bloczków to jak będę robił kolejną partie, postaram się zrobić zdjęcia. Główna różnica od typowego sposobu ich wytwarzania jest taka że z listewki bloczki odcina na szerokości, a nie długości jak robi większość osób. Tak mi się lepiej pracuje, co nie zmienia faktu, że każdy bloczek trochę czasu zajmuje...
