Pzkpfw IV ausf. D / Tamiya 1:35

Recommended Posts

Wracam po przerwie do sklejania. Ostatnio znów więcej pracy + świąteczny szał i nadmiar obowiązków spowolnił mój warsztat :)

Tak wygląda obecnie tył pojazdu. Chcę wykonać teraz element do holowania. Czy jego wygląd był on zależny od wersji? Będę wdzięczny za fotkę lub link do zdjęcia przedstawiającego wersję ausf. D od tyłu.


Działam również z elementami na błotnikach bocznych. Straszne są te małe elementy do mocowania ekwipunku jak siekiera itp. Z racji iż instrukcja od modelu pokazuje inne miejsca jak i instrukcja z blaszek był bym również wdzięczny za fotkę najlepiej zrobioną jakaś od góry gdzie widać było rozmieszenie tych różnych elementów na obu błotnikach.

Na razie parę drobnych elementów i osłona na antenę zamocowane. Zapytam też od razu o jej mocowanie. Zakupiłem taki element https://www.mojehobby.pl/products/Niemiecka-podstawa-antenyuzywana-na-czolgach-podczas-II-WS.html ale nie wiem oczywiście jak z zamontowaniem. Również każda rada będzie dla mnie pomocna.




  • Like 1

Share this post


Link to post
Share on other sites
13 godzin temu, lukee82 napisał:

Chcę wykonać teraz element do holowania. Czy jego wygląd był on zależny od wersji?

Tak trochę się i tam zmieniało.
Fotka już tu zamieszczana - późniejsza wersja - ze wzmocnieniem, reszta OK. Porównaj z fotką poniżej.
imageproxy.php?img=&key=86c9eb328181a57bpanzer-iv-5418.jpg&key=ac351b76f2704974d[/img]
Na czarno/białej fotce widać mocowanie bez wzmocnienia właściwe dla wersji ausf.D - i widać gdzie mocowano łańcuszek od bolca.

13 godzin temu, lukee82 napisał:

... gdzie widać było rozmieszenie tych różnych elementów na obu błotnikach.

Może wystarczy taki schemat.



13 godzin temu, lukee82 napisał:

... antenę zamocowane. Zapytam też od razu o jej mocowanie.

Kupiłeś podstawkę pod antenę - zastosowaną w późniejszych wersjach.Tak wyglądało mocowanie anteny we wczesnych Pz.Kpfw.IV.


Pozdrawiam
Krzysztof

P.S. Zapomniałem o najważniejszym - FAJNIE to WYGLĄDA:super:

Edited by meser262
  • Thanks 1

Share this post


Link to post
Share on other sites
11 godzin temu, meser262 napisał:

Kupiłeś podstawkę pod antenę - zastosowaną w późniejszych wersjach.Tak wyglądało mocowanie anteny we wczesnych Pz.Kpfw.IV.

Dzięki za wyjaśnienie. Zatem pobawię się z tym co jest w instrukcji od blaszek czyli dorobię samemu 😉 Element holowniczy dorobię dopiero za parę dni gdyż jak na złość nie mam odpowiedniej grubości pręta. Domówiłem też pozostałe grubości których nie mam bo pewnie kwestia czasu kiedy natknę się znów na jakiś brakujący 😉

Wstrzymane prace na tyle pojazdu wykorzystałem na skończenie włazów które jak już pisałem wcześniej zostawiam otwarte. Przykleiłem więc elementy z blaszek. We wczorajszym poście wspomniałem o małych elementach do trzymania przedmiotów na błotnikach. Postanowiłem dziś zamocować je częściowo. Zdecydowałem ,że wszystkie te drobne elementy jak siekiera, łom, klucze itp. pomaluję osobno i dopiero zamocuję końcowy element mocujący z blaszki. Wydaje mi się ,że tak będzie mi wygodniej a przede wszystkim bez problemu będę mógł pomalować ten cały ekwipunek. Dwa elementy udało mi się dziś już przygotować i wstępnie "leżą" 😉


Kolejne parę godzin z wieczora uciekło a praca wiele do przodu się nie posunęła 😉 Jutro spróbuję zrobić reflektory i podziałam z podnośnikiem. Zapytam też od razu jaką farbę polecacie do malowania takich elementów jak ostrza siekiery czy metalowe elementy jak zawiasy?

Share this post


Link to post
Share on other sites

Ostrza maluję na czarno, a potem przecieram suchym pędzlem z metalizerem. Zawiasy w kolorze pojazdu maluję. Tu masz filmik jak składać te zapinki, mnie nie wychodzi.



  • Thanks 1

Share this post


Link to post
Share on other sites
1 godzinę temu, bazylms napisał:

Tu masz filmik jak składać te zapinki, mnie nie wychodzi.

Ooo! Już sprawdzam, dwa wieczory próbowałem i nie złożyłem ani jednego :D Dlatego własnie wczoraj już zacząłem je mocować połowicznie bo tak bym nowy rok zastał pewnie a zawiasu nadal nie złożył 😉

Share this post


Link to post
Share on other sites

Po pierwsze, po ch..j Ci ruchome zapinki? Będziesz się tym bawił później? Nie wiem co autor tych zapinek miał w głowie. Chyba tylko jak wyciągnąć jak najwięcej kasy. Po drugie najprościej jest je montować nieruchome, bez stresu. A jak?

Najpierw kleisz wszystkie "łoża" do modelu, w których następnie układasz narzędzia i je przyklejasz. Masz już coś, co Ci nie lata, tylko jest przyczepione do większej powierzchni. Następnie lekko rozwarte przyklejasz (tylko z jednej strony) klamry do łoża. Kolejnym krokiem jest przyklejenie zamknięć w pozycji docelowej a ostatnim dopięcie klamry. I masz gotowe! Wygląda tak samo, tylko że jest nieruchome. Bo Ci to niepotrzebne!

Share this post


Link to post
Share on other sites
37 minut temu, Spotter napisał:

Po pierwsze, po ch..j Ci ruchome zapinki? Będziesz się tym bawił później? Nie wiem co autor tych zapinek miał w głowie. Chyba tylko jak wyciągnąć jak najwięcej kasy.

Nie napisałem nigdzie ,że planuje się nimi bawić czy otwierać. Chodziło mi tylko o samą trudność złożenia ich. Nawet jeśli ktoś nie planuje ich ponownie otwierać to samo złożenie nie jest łatwe.

38 minut temu, Spotter napisał:

Po drugie najprościej jest je montować nieruchome, bez stresu.

Dlatego powyżej napisałem i wkleiłem też foto pokazujące ,że przymocowałem już spód tych zapinek na stałe i później dokleję tylko pozostałe.

Share this post


Link to post
Share on other sites

Są trudne w złożeniu, a ich instrukcje też tego nie ułtwiają.

Zresztą jak sporo rzeczy z Abera - dobry poziom ale dla bogatych masochistów.

Mi się udało poskładać choć jest to frustrujące i upierdliwe.

Za to zapięcia jak i całe blaszki Eduarda do pancerki są słabe - strasznie dużo rażących uproszczeń także nie polecam.

Za radą kolegi z forum sprowadziłem zapinki Griffon Models, które są fajnym kompromisem.

Share this post


Link to post
Share on other sites

Zrobiłem dziś szpadel z mocowaniami oraz przykleiłem mocowania do łomu. Podnośnik musi poczekać bo brak mi odpowiedniej grubości płytki.


Jutro powinna przyjść paczka z modelarskiego więc będę mógł zrobić element holowania i łomy.

Share this post


Link to post
Share on other sites

A dałbyś radę jeszcze wyoblić (tak się to chyba mówi) łyżkę łopaty? Na zdjeciu mi się taka płaska wydaje.

Share this post


Link to post
Share on other sites

Ja bym jeszcze przyjrzał się klapom włazów kierowcy i strzelca. Zdaje się, że ślady po wypychaczach nie zostały porządnie zaszpachlowane.

Share this post


Link to post
Share on other sites
2 godziny temu, bazylms napisał:

A dałbyś radę jeszcze wyoblić (tak się to chyba mówi) łyżkę łopaty? Na zdjeciu mi się taka płaska wydaje.

Jeśli się nie mylę to jest szpadel a nie łopata więc jest raczej prosty. Było już wczoraj późno po 1szej i nie udało mi się trafić na dobre foto szpadla. Same co trafiałem to jakieś pordzewiałe "trupy" ale wydawał mi się właśnie taki płaski i prosty. Trochę go podokrągle dziś.

40 minut temu, Markuz napisał:

Ja bym jeszcze przyjrzał się klapom włazów kierowcy i strzelca. Zdaje się, że ślady po wypychaczach nie zostały porządnie zaszpachlowane.

Masz na myśli to miejsce na środku? Wg instrukcji z blaszek tam jest normalnie jakiś element który w modelu Tamki nie został odwzorowany. W zestawie blaszek też nie został zawarty. Poszukam dziś fotki z epoki i może uda mi się go odwzorować.

Edited by lukee82

Share this post


Link to post
Share on other sites

Szpadle też nie są takie płaskie. Zawsze były lekko zaokrąglone. Zerknij jak wygląda ten zestawowy z plastiku.

Share this post


Link to post
Share on other sites
3 godziny temu, lukee82 napisał:

Jeśli się nie mylę to jest szpadel a nie łopata więc jest raczej prosty. Było już wczoraj późno po 1szej i nie udało mi się trafić na dobre foto szpadla. Same co trafiałem to jakieś pordzewiałe "trupy" ale wydawał mi się właśnie taki płaski i prosty. Trochę go podokrągle dziś.

Tutaj masz zdjęcie (co prawda muzealne) jak powinny wyglądać narzędzia - wyoblenie szpadla widać doskonale.

Pamiętaj również o wyobleniu mocowania łopaty do drzewca - ja do tego używam wypisany długopis i matę do cięcia jako podkładkę (musi być jekko sprężysta do wygniecienia śladu kulką długopisu)

munster-hetzer-jagdpanzer-38t-tank-destr



PS. Bardzo fajnie w końcu tu spotkać pokrewną duszę - też lubię robić zdetalowane modele i starać się robić coraz lepsze pytając się prowadząc warsztat bardziej doświadczonych.

  • Thanks 1

Share this post


Link to post
Share on other sites
3 godziny temu, cooper69 napisał:

Tutaj masz zdjęcie (co prawda muzealne) jak powinny wyglądać narzędzia - wyoblenie szpadla widać doskonale.

Poprawię dziś na spokojnie.

3 godziny temu, cooper69 napisał:

PS. Bardzo fajnie w końcu tu spotkać pokrewną duszę - też lubię robić zdetalowane modele i starać się robić coraz lepsze pytając się prowadząc warsztat bardziej doświadczonych.

Pierwszy raz używam blaszek i bardzo mi się spodobało. Fakt ,że niektóre elementy są "męczące" ale jak patrzę teraz na model to jednak fajnie to zaczyna wyglądać już nawet oceniając kontrast na tle plastiku. Wygląda to o tyle ok ,że tych blaszek nie ma zbyt dużych więc jak dla mnie proporcje plastik/blaszki są fajnie zachowane.

Również założyłem tu konto i pierwszy temat by uzyskać pomoc przy sklejaniu od innych i uczyć się robić coraz lepsze modele. Fajnie ,że znajdują się ludzie którzy swój czas poświęcają innym za co przy okazji od razu wielkie dzięki każdemu 😉

Share this post


Link to post
Share on other sites

Jeżeli mogę doradzić co do modelu to już nie kupuj tych tanich staroci od Tamiya.

Tamiya są bardzo fajne i samoskładające się modele ale sensowne merytorycznie są tak dopiero od numeru 352xx i wyżej

Najlepiej na początek pewniaki:

niemiaszki - Dragon

shermany - Asuka

Nie będzie trzeba inwestować za bardzo w blaszki, przerabiać i dorabiać części.

Jak już nabierzesz wprawy i chęci to polecam też zanabyś sobie coś z "mylionem" części czyli model od Bronco, Mini Art.

Co do malowania i brudzingu to powinno się mocno przydać.

Linku do bardzo pouczającego warsztatu Sdkfz. kolegi Spottera niestety nie mogę tu dać bo CENZURA MODELWORKA ZAKAZUJE 😞

  • Thanks 1

Share this post


Link to post
Share on other sites
14 godzin temu, bazylms napisał:

A dałbyś radę jeszcze wyoblić (tak się to chyba mówi) łyżkę łopaty?

Wygiąć tylko delikatnie - oni wtedy mieli się wykopywać, a nie okopywać:mrgreen:

    Na zdjęciach różne wersje pojazdów.

PzKpfw+IV.jpg?img=full

full?d=1521502976

O tym jak to było delikatne wygięcie można zobaczyć na fotkach - osłony - prawie prosta.

pz4ac11-d7853c1d9ecef902b2a87c0cb1c89560


pzkpfw4de15-3abaec364b4b7960653d16700f66

pz4ac12-d86bb61da6d8526e0cbc20dcc6237a5f

I na koniec fajna fotka pokazująca między innymi mocowanie narzędzi na pojeździe no i osłonę łopaty - klik -


11 godzin temu, lukee82 napisał:

... tam jest normalnie jakiś element który w modelu Tamki nie został odwzorowany.


Pozdrawiam
Krzysztof

  • Thanks 1

Share this post


Link to post
Share on other sites

Krzyśku ale takiej osłony to się imo nie profiluje bo to taka sztywna kieszonka.

Po diabła dodatkowy proces technologiczny przy wytwarzaniu - tak na logikę :)

Share this post


Link to post
Share on other sites
18 minut temu, cooper69 napisał:

... takiej osłony to się imo nie profiluje... .

Nie trzeba jej profilować bo łopata jest prawie prosta. Dokładnie to pokazałem na fotkach.
No wiem, słabo to może widać - kiepska jakość. No to może na muzealnym pojeździe.
Dwie fotki - pierwsza, aby pokazać że łopata jest,😉


Popatrz jak dolega do mocowania/osłony/kieszonki czy jak to tam nazwać.:cool:

Druga zamocowana - widok też nie idealny - ale myślę że OK .:roll:


Pozdrawiam

Krzysztof





  • Thanks 1

Share this post


Link to post
Share on other sites
17 godzin temu, bazylms napisał:

A dałbyś radę jeszcze wyoblić (tak się to chyba mówi) łyżkę łopaty?



17 godzin temu, cooper69 napisał:

Szpadel ewidentnie do poprawy.



3 godziny temu, meser262 napisał:

Wygiąć tylko delikatnie

Łopata aka szpadel poprawiona 😉 Przypatrzyłem się zdjęciom i myślę że chyba bardziej nie ma co wyginać.


Doszło mi zamówienie ze sklepu ale z jednym prętem się pomylili i dostałem zły więc dalej stoję z tyłem. Przykleiłem więc sprężyny do błotników 3/4 wyszły wg mnie ok spróbuje jeszcze jutro jedną poprawić.





Nie zacząłem też dziś z łomami bo nie byłem pewny. Gdyby ktoś z was dysponował zdjęciem łomu bo chciał bym się jeszcze przypatrzeć na innym zdjęciu niż tym co jest pokazane w instrukcji od blaszek.

Dzięki za pomoc. Znów prawie nic nie zrobiłem i czas spać 😉 Jutro poprawię włazy i mam nadzieje uda się zrobić reflektory.

Share this post


Link to post
Share on other sites
12 godzin temu, lukee82 napisał:

Gdyby ktoś z was dysponował zdjęciem łomu bo chciał bym się jeszcze przypatrzeć na innym zdjęciu niż tym co jest pokazane w instrukcji od blaszek.

Takie szczegóły trudno znaleźć na fotkach z epoki - gdzieś są tylko gdzie? Może wystarczą te z muzeum.

Na początek bo znów o tym zapomnę. Trzeba zlikwidować szparę z przodu wanny.
Na pierwszej fotce (zrób zbliżenie) są dwa spawy. Jeden łączy górną płytę z przednią. Ten spaw musisz dorobić. Drugi to dodatkowe opancerzenie.

- klik -

Na fotce tej powyżej widać dość dobrze zaczepy do narzędzi.

Na fotce poniżej też widać mocowania do narzędzi i na pierwszym planie do łomu.

- klik -
Panzerkampfwagen_IV_Ausf%C3%BChrung_D_in

Tak mniej więcej to wyglądało - zamocowany łom.
- klik -

Przy okazji od tyłu prawa strona
- klik -

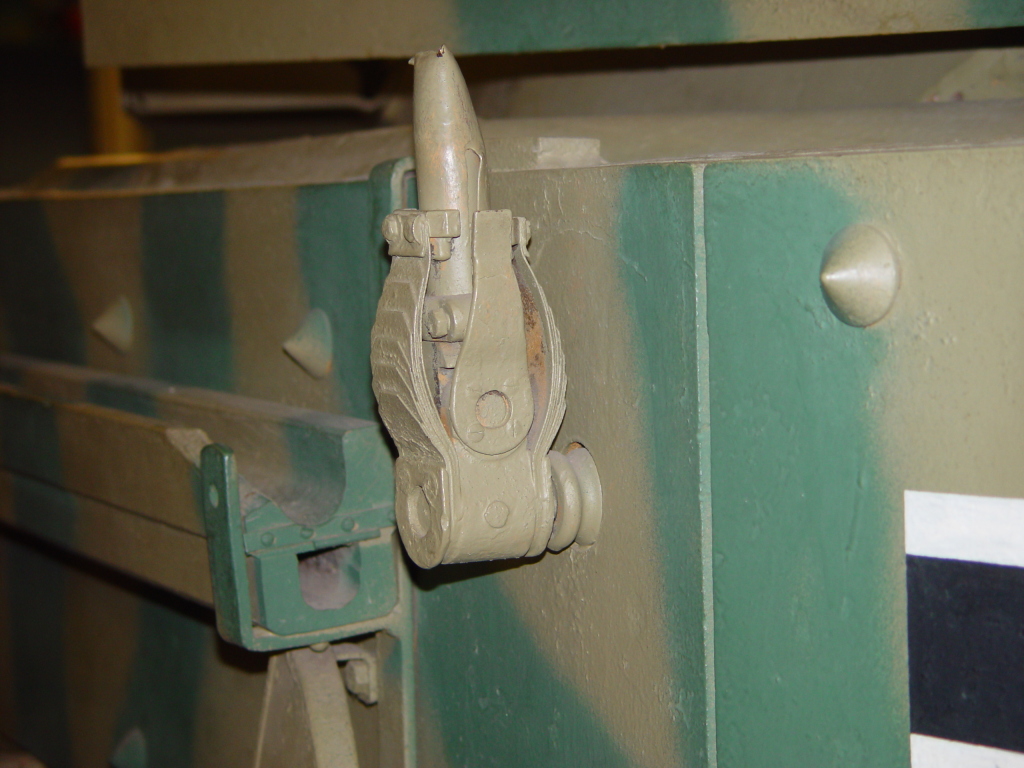

Mocowanie łomu z bliska


Pojazdy muzealne to późniejsze wersje Pz.Kpfw IV.

Znalazłem fajną fotkę włazu Pz.Kpfw.IV używaną od ausf.B do ausf.F-2 (wczoraj się schowała :mrgreen:  ).


Łopata - pierwsza klasa. :super:

Pozdrawiam

Krzysztof



Share this post


Link to post
Share on other sites

do klapek z wylotu po bokach na błotniku powinny być jeszcze półmotylkowe nakrętki co by klapki nie podskakiwały... małe a cieszy 😉
na zdjęciu tego 419 z tyłu widać je na błotniku.

Share this post


Link to post
Share on other sites
