Jak-1b - ZTS Plastyk/Mastercraft 1:72 + dodatki własne


Mikolaj75

Rekomendowane odpowiedzi

Tak jak pisałem na motolotni, Jaczek ma się dobrze.

Stery i lotki dostały powierzchnię metaliczną. Używałem MM1401, polerowanie odbyło się bardzo delikatnymi pociągnięciami patyczkami do uszu i obciętym miękkim pędzelkiem. Wzmożona uwaga wskazana, bo elementy mają wytrzymałość bardzo ograniczoną.

Na początek zbliżenie steru wysokości - tak duże przybliżenie pokazuje pewne niedoskonałości, ale w realu wygląd jest całkiem znośny. Chciałem to jednak pokazać, bowiem ostatnio było trochę ożywionej dyskusji w sprawie metalizerów, a warto wiedzieć, że poza położeniem farby aerografem niezwykle ważne jest przygotowanie powierzchni. I mimo, że włożyłem sporo starań w polerkę, a następnie element dostał czarny błyszczący podkład - to i tak na dużych zbliżeniach co nieco zadziorków widać

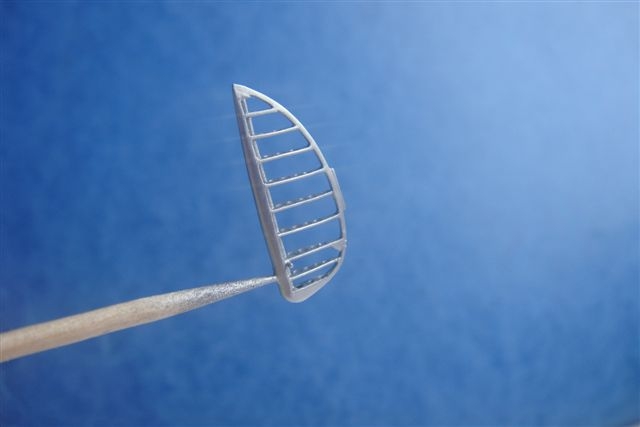

Poniżej rzut oka na ster kierunku






I dwa ujęcia z nieco dalszej perspektywy, które - mam nadzieję - pokazują, że wygląd tych elementów jest całkiem przyzwoity









I tak pomalutku sobie idzie. Pozdrawiam - Mikołaj

Odnośnik do komentarza
Udostępnij na innych stronach

Przyzwoity poziom? Mikołaj, on jest wręcz nieprzyzwoicie wysoki! A jeśli widzisz jakieś zadziory to zmień aparat na mniej dokładny Chłopie, ten model będzie zdobywał nagrody na jakiejkolwiek wystawie go pokażesz.

Odnośnik do komentarza
Udostępnij na innych stronach

  • 2 weeks later...

Oj słabiutko idzie, jakoś z czasem nie najlepiej. Kolegom dzięki za opinie

Dość czasochłonne było przygotowanie do malowania powszechnym w modelu kolorem szarym - przeróżne elementy wnętrza. Wszystkie zostały ustawione na kartonikach, na których ogólnie hasłowo wypisałem czego dotyczy dany kartonik i ile jest na nim elementów






Odrębnie zamaskowane wnęki podwozia






Poczekalnia w pudełeczku - kolejna odsłona Rocherów






No i z grubsza przygotowane poligony do ćwiczeń malowania - z niewykorzystanych z kilku wyjściowych zestawów skleiłem i obrobiłem ogólnie płaty - co by nie mówić, budowa Jaka trwa już tyle, że jestem wewnętrznie przekonany o spadku sprawności malowania - dlatego najpierw poćwiczę (kolorki, czy pójdzie z ręki, czy lepiej szablony, efekty kolorystyczne itp.), a potem dopiero na model






Pozdrawiam - Mikołaj

Odnośnik do komentarza
Udostępnij na innych stronach

Powitać!

Po sesji z kolorem szarym mamy:



- kolejny etap płatów poligonów - ujednolicone tło podkładowe dla zniwelowania różnic z kolorze plastiku






oraz dla przykładu niektóre z elementów:



- miska fotela






- piasta śmigła






- zastrzał goleni podwozia






Wszystko będzie jeszcze podlegać obróbce typu polerowanie, malowanie części elementów innymi kolorami i ślady ekspl.

Pozdrawiam - Mikołaj

Odnośnik do komentarza
Udostępnij na innych stronach

Cześć, pomału szykuję sobie do malowania różne elementy na czarno. Są wśród nich opony. To wymaga odpowiedniego ich przygotowania pod względem "ugięcia". Metoda gorącego noża wypróbowana na kółkach testowych nie spodobała mi się. Postanowiłem trochę po staremu z modyfikacjami.

Na początek kółeczka lekko ścięte - trzeba uważać, żeby były ścięte równo i zachowywały pion (akurat tak jest w Jaku). Dobre do sprawdzenia jest ustawienie kółek na szybie i wtedy dość dobrze widać. Uwaga, zdjęcie jest na dużym zbliżeniu i jedno z kółek może sprawiać wrażenie nieco odchylonego, ale jest to chyba wina perspektywy, bo w rzeczywistości jest ok.






Ugięcie spróbuję zrobić "na lakier". Oponka została pokryta lakierem bezbarwnym i ustawiona na szybce, na której uprzednio też naniosłem kroplę lakieru. Spływający lekko lakier tworzy rodzaj wybrzuszenia, które po wyschnięciu winno się "usubtelnić". Zobaczymy co wyjdzie...






W razie posiadania przez kolegów jakichś dobrych patentów - proszę o podzielenie się .



Pozdrawiam - Mikołaj

Odnośnik do komentarza
Udostępnij na innych stronach

kiedys robilo sie to tez na cieplej plytce - wychodzilo roznie.

właśnie miałem to samo napisać.

Też stawiam na blaszce i podgrzewam od spodu, Gdy widać, że plastik zaczyna płynąć, lekko dociskam. Dobrze jednak wcześniej poćwiczyć na złomie.

Odnośnik do komentarza
Udostępnij na innych stronach

Można też tak: spiłować na płasko opony (ale jednakowo obie!), a wybrzuszenia opony sformować ze szpachlówki i obrobić dokładnie przed malowaniem Tyre Black. Ma to tę zaletę, że zawsze można poprawić/naprawić efekt, a w przypadku dociskania do rozgrzanej patelni/blatu, jak się przesadzi to koła są w zasadzie zniszczone nieodwołalnie, a w każdym razie dużo trudniej je będzie naprawić.

Odnośnik do komentarza
Udostępnij na innych stronach

  • 1 month later...

Powitać wszystkich, dawno nie było aktulizacji, a bo to w pracy coś, a to gdzie indziej co innego. Ale wieczorkami powolutku się działo, z tego dużo zagadnień generujących niewielki postęp, do pokazania raczej w ramach jakiejś większej całości.

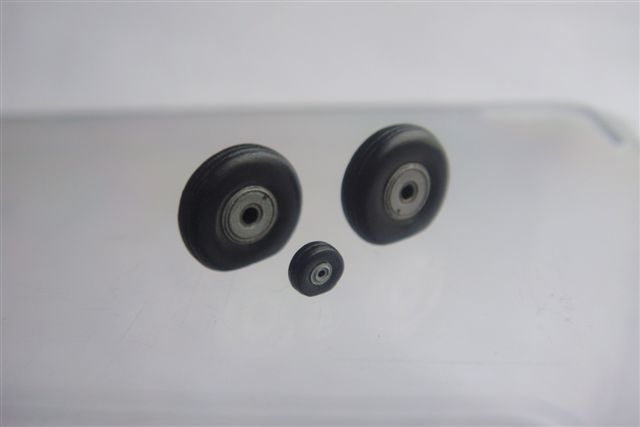

Wszystkim dziękuję za porady kółkowe. Pomysł z lakierem okazał się ślepą uliczką, miał jedynie tę zaletę, że po ponownym oszlifowaniu "wydelikacił" rowki bieżnika. Ostatecznie lekkuchno przy pomocy szpachli i SG dodałem boczki, nie widać tego zanadto, ale w sumie o to chodzi. Obecnie kółka wyglądają jak niżej, dostaną jeszcze mgiełkę bezbarwnego matu i może trochę więcej kurzu, ale to jeszcze zobaczę.






Nadto kiedyś pisałem o lusterku. Dla porządku - lusterko po pomalowaniu otrzymało "powierzchnię obserwacyjną" z lśniącej folii - jestem zadowolony z efektu






W miarę sprawnie przebiega natomiast kurs doskonaląco-przypominający z malowania. Może wiele osób uzna to za zbędne i marnujące czas i środki, ale wolę nie ryzykować. Przy okazaji sprawdzam też dodatkowe opcje kolorów. Poniżej poligony pomalowane wariantami jaśniejszego koloru kamuflażu. Dołączył płat i połówki kadłubów Hellerowego Jaka-3






Maskowanie dla różnych opcji. Kolor ciemniejszy kamuflażu przećwiczę: a) z ręki; b) z blu-tacka; c) z szablonu tekturowego






Tak samo z kadłubem, dodatkowo po pomalowaniu posłuży do ćwiczeń z robienia okopceń






Wyniki przedstawię niebawem.



Pozdrawiam - Mikołaj

Odnośnik do komentarza
Udostępnij na innych stronach

Mikołaju. Kilka pytań. Kiedyś czytałem dość ostrą dyskusję ( nie pomnę, gdzie) nt. ugiętych opon... Konkluzja była taka, że te robione na boku duże "balony" są ładne, ale mało realne. Zgniot o 1/5 ( tak mi się zdaje u Ciebie) to chyba troszkę za dużo... W końcu Jaczek nie Lancaster (kocham to bydlę i kiedyś zrobię ) Chyba, że zagłębienie w teren... Próbowałem kiedyś zrobić tak: ( dioramka w Muzeum Oręża Polskiego w Kołobrzegu) gotowy model przetarłem na papierze ściernym - ryzykowne - odrobina SG na "balony" i podmalówka... Czy nie wydaje Ci się, że lusterko ma za szerokie "ramy"?

Odnośnik do komentarza
Udostępnij na innych stronach

Lusterko ma za szerokie ramy. Bezczelnie zerżnąłem ten pomysł i bardzo byłem zadowolony, że robię w 1/48. U mnie oczywiście rama też jest za szeroka w stosunku do oryginału, tyle że mniej. Powiększone zdjęcia sugerują nonszalancję, ale to jest operowanie nitkami plastiku grubości włosa, w tym szpachlowanie i szlifowanie. Ciężko się przekłada takie zbliżenia na skalę.



Ugięcie opony jest, jak wiadomo rzeczą zmienną i zależną od ilości powietrza w niej. Natomiast domalowywanie opony w gotowym modelu niesie ze sobą ryzyko 'nieciągłości' efektu malowania, nie mówiąc już o problemach z obróbką 'doszpachlowanych' wybrzuszeń.

Odnośnik do komentarza
Udostępnij na innych stronach

Cześć, dzięki za uwagę i pytania



- ugięcie opon: przejrzałem wszystkie dostępne mi zdjęcia i wszystkie wskazują, że ugięcie jest wyraźne. Pomijam już nawet te w trawie i śniegu czy innym błocie, gdzie czasami nie widać prawie połowy koła. Nawet te na utwardzonych powierzchniach tak się prezentują. Czy w modelu jest za dużo? Trudno jednoznacznie powiedzieć, spiłowanie ma ok. 0,4 mm wobec 8,5 mm średnicy koła, w przeliczeniu na skalę daje jakieś 3 cm na 60 cm średnicy koła. Do tego mam w planach postawienie Jaczka na trawce, a zatem rzecz nie powinna mieć większego znaczenia. Generalnie jeszcze się sprawie przyjrzę, ale na razie uważam, że jest ok.



- lusterko: na bardzo dużym zbliżeniu może to wyglądać topornie. Ramki w odniesieniu do skali są na pewno za grube, ale rację ma greatgonzo - działamy na jednych z najcieńszych możliwych do jakiegokolwiek uchwycenia nitkach wyciągniętego plastiku. To wszystko jest i tak polerowane gąbkami itp., malowane aero, a i tak w makro wygląda jak wygląda.

Ale może przekonam fotkami jak niżej - pierwsza w rozmiarach mniej więcej oryginalnych, druga na średnim zbliżeniu









A ćwiczenia malarskie ujawniają konieczność głębszej analizy kolorystycznej - kolor o tym samym numerze kupiony kilka lat temu potrafi się różnić od świeżego, ale po kilku sesjach mam już chyba chwyconą istotę tematu...

Cdn.

Pozdrawiam - Mikołaj

Odnośnik do komentarza
Udostępnij na innych stronach

Cześć Robert, dawno się nie udzielałeś Ja już nawet o lotnictwie nie mówię, ale i w pancerce coś Cię nie ma, a szkoda...

Odpowiadając na pytanie: trwają jeszcze testy, ale wszystko wskazuje na to, że jaśniejszy kolor kamuflażu to będzie ModelMaster w proporcji 1721 - 50% + biały 50%, ciemniejszy: albo MM 1740 albo Humbrol 106 z kilkoma kropelkami białego (wszystko przez "efekt skali").

Po zakończeniu testów przedstawię wynik do oceny

Odnośnik do komentarza
Udostępnij na innych stronach

Hej Roberty, jak mówicie, że rewelacyjne to Wam wierzę . Ponieważ jednak mam te ModelMastery i do tego już dość dobrze wyczute co do gęstości, ciśnień, odległości itp. to chyba przy nich zostanę - przynajmniej na razie.



Wszystko wskazuje na to, że kamuflaż będzie jak niżej: jasny MM1721 z białym po 1/2, ciemny MM1740. W moim subiektywnym odczuciu jakoś tak najlepiej odpowiada mojemu wyobrażeniu o tych kolorach. Faktycznie, jak przejrzymy fora, galerie, monografie i inne opracowania, to mało będzie jednakowych. Taki już chyba urok tych radzieckich istriebitielnych szarości...












W razie czego proszę o uwagi.

Pozdrawiam - Mikołaj

Odnośnik do komentarza
Udostępnij na innych stronach

Hehe

Tak właśnie patrzę na te fotki (szczególnie fotka ramki z połówkami kadłuba) i taki głupi pomysł wpadł mi do głowy. Kiedyś gdzieś widziałem takie półgotowe modele do składania. Kadłub skrzydła itp. Wszytko pomalowane, tylko wyciąć z ramek i poskładać.

I tak myślę, że jak Mikołaj skończysz Jaka, to te "króliki doświadczalne" możesz popakować w pudełka i opchnąć na jakimś Alledgrogo, jako modele typu EASY KIT, prosty w montażu, nie wymaga malowania ...



....OK już nic nie mówię i dalej z zapartym tchem obserwuję, co tu się dzieje.

Odnośnik do komentarza
Udostępnij na innych stronach

"ostatnia kropka"?? spróbój zdążyć przed 21 grudznia 2012 gdyby Majowie się nie mylili chciałbym to jednak zoboaczyć

Odnośnik do komentarza
Udostępnij na innych stronach
