Cześć, na początku serdeczne gratulacje dla laureatów konkursu (część moich typowań okazała się słuszna )



Coś nowego w sprawie Jaka. Trwają prace nad różnymi drobnicami, które nie są nadmiernie efektowne, no ale model nie składa się tylko z silnika i takich tam...

Rozpocząłem rozmyślanie jak tu wykonać górny stelaż nad silnikiem. Początkowa koncepcja wygięcia pasków plastiku była trochę ryzykowna, bo te ramki są trochę "nierozwijalne", a do tego muszą być stabilne i nie mieć tendencji do rozjeżdżania się, bo będą w zasadzie wklejone na styk do stelażu "zasadniczego". W takim razie plastik powinien być jednorodny, a to oznaczało, że ramki należało wypiłować z większej całości.



Na początek rysunek na płytce plastikowej




W celu wypiłowania od wewnątrz odwierty podpatrzone w artykułach o Lancasterze A. Ziobra




Tu już wnętrza opiłowane i wypolerowane - suwmiarka służyła do ustawicznej kontroli rozstawu, który musiał być zgodny ze stelażem zasadniczym




Oszlifowanie cienkich ramek wymaga ostrożności - aby uniknąć złamania do wnętrza wstawiłem dość ciasno zwinięty rulon z papieru - udało się za pierwszym razem - nic się nie złamało




Gotowe ramki




Ale przecież w przedniej jest "wklęśnięcie" pozwalające na swobodny lot pocisków - w tym celu ramka przecięta i wklejona na super glue pętelka plastikowa




Po obróbce




Ramki pozostaną na razie na płytkach głównych, po malowaniu zostaną wycięte i wklejone osobno - nie będę robił odrębnego podzespołu, bo przy montażu może być trudno - trzeba będzie wszystko spozycjonować do stelażu, silnika i karabinu.

A zaraz kolejne drobiazgi - masa tego, a efektów nie widać. Pozdrawiam - Mikołaj

Link to post
Share on other sites

Postanowiłem wrócić do modelarstawa po bez mała 18 latach.... jak widzę co się Tu dzieje.... ufff.... zaczynam się zastanawiać po co? Masakra... miała być galeria "aleja migów" teraz myślę, że nie ma co się ośmieszać... może kolejny konkurs "żeź.... w g..." mam szansę....dałeś czadu Mikołaj, oj dałeś czadu....

P.S.

Mój powrót do klejenia to zasługa Pana Roberta Ostrowskiego ( To Twoja wina Panie kolego), te Jego migi... Panie Robercie , bez obrazy ale mieszkałem na podejściu do Pyrzowic... i żeś mnie Pan zaraził.... będzie galeria za kilka dni... Pozdrawiam wszystkich zarażonych!

Link to post
Share on other sites

Hej, po rozmowie w powyższych postach widać, że kolega Robert pełni ważną rolę misyjną, nawracając zbłąkanych modelarzy. Pogratulować! A kolega Jacko1971 niech daje tę galerię



W Jaku dzieje się niewiele, taka powolna dłubaninka z drobiazgami.

Poniżej kilka elementów do kabiny - odbiornik, paneliki i pokrętełka (z częściową pomocą Parta)

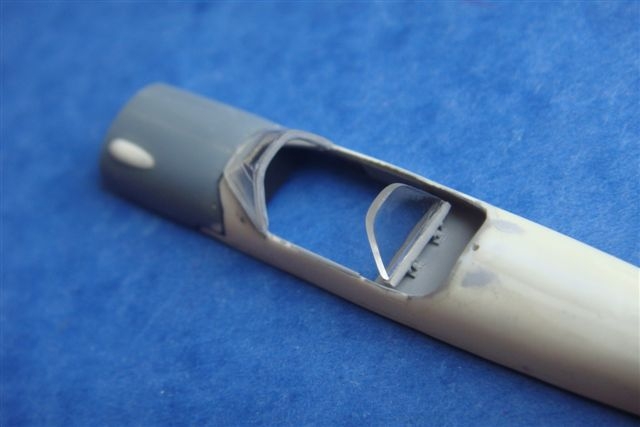

Wklejono też tylną szybę pancerną




Przymiarka na sucho z tylną częścią osłony kabiny - w stosunku do realu tylna szyba i osłona jest nieco niższa - po to, żeby zrobić miejsce dla osłony odsuwanej, która jednak jakąś swoją grubość ma, a powinna być w jednej linii z wiatrochronem







Na razie wygląda na to, że jest w porządku. Pozdrawiam - Mikołaj

Link to post
Share on other sites

Mikołaj75 nieważne że podpierasz się czasem gotowym zestawem, odebrałem ten wpis jakbyś się tłumaczył że nie od podstaw. Co by nie pisać, to i tak nie oddam tego pod jakim jestem wrażeniem. Nie przeszkadzam już, tylko pilnie obserwuję.

Link to post
Share on other sites

czsochaj - dzięki. To nie tak z tym Partem, po prostu to jest kwestia rzetelności relacji. Nie będę stroił fałszywej skromności, bo wiem, że w tego Jaka włożyłem więcej pracy niż we wszystkie dotychczasowe modele, ale trzeba wskazać, co jest scratch a co fabryczne, choćby dla ewentualnych naśladowców. Poza tym mam zasadę, że jak coś z elementów fabrycznych jest dobre, to nie ma powodu z tego rezygnować - ale też i z tego powodu około 70% części blaszkowych nie wykorzystuję. Ostatecznie w modelu jest i tak na tyle dużo "dodatków własnych", że jak coś można sobie ułatwić bez szkody dla całości, to ułatwiam



Robert - z malunkami też już się trochę niecierpliwię, ale co nieco już jest - większość wnętrza, silnik itp. Ale fakt, że długa robota przy modelu obniża wprawę w malowaniu "zasadniczym". Dlatego najprawdopodobniej niewykorzystane płaty i stateczniki z kilku zestawów, z których powstaje Jak posłużą jako poligony malowania i brudzenia. Ale to jeszcze trochę. Ładna pogoda się robi, modelarstwo może stracić priorytet...

Link to post
Share on other sites

Mikołaju, zgadzam się z Tobą, jeśli można skorzystać z czegoś gotowego, bo jest dobrze wydane, to nie ma co sobie żałować. Liczy się efekt końcowy, a jak do niego się dochodzi, to już wyłącznie sprawa modelarza.

Link to post
Share on other sites

Hej fiedotow - pewnie, że warto. Zawsze to miło mieć wsparcie. A przecież tam u Ciebie już było tyle fajnych rzeczy, że nie wyobrażam sobie, abyś go odłożył ad acta. Nie samymi Spitami modelarz żyje

Możemy np uzgodnić malowanie, żeby nie był ten sam egzemplarz.

Link to post
Share on other sites

Mikołaj, tak oglądam Twojego Jaka i choć to nie moja bajka, to muszę powiedzieć jedno - przy swojej konkursowej Iskrze to jak odstawiłem absolutną amatorszczyznę i brak waloryzacji! Masz Ty zdrowie.

Link to post
Share on other sites

Znam lekarza, który poszedł na urlop, odstresował się i dostał zawału. Boję się o naszego Mikołaja - co z nim będzie jak skończy się Jak

Edited by Guest
Link to post
Share on other sites
Znam lekarza, który poszedł na urlop, odstresował się i dostał zawału. Boję się o naszego Michała - co z nim będzie jak skończy się Jak

Mogę podesłać Mikołajowi La-7, a właściwie koła, resztę sobie dorobi

Link to post
Share on other sites

Bu ha ha Fajne z tymi kołami, łobuzy jesteście, sami robicie tak samo, a ze mnie się nabijacie. Poczekam i się zemszczę na jakimś warsztacie RWD albo Spita

I proszę się nie obawiać - kolejka po Jaku długa, chyba nawet jest komitet kolejkowy

Link to post
Share on other sites

Mikołaju... A może jakiś pojedynek od podstaw? Tak dla rozrywki. Coś, czego nie ma na półkach i mało dokumentacji. Za mną od dawna chodzi (lata?) Supermarine 224 Spitfire I... Może admini założą taki temat Chyba zacznę go w wakacje... Ile potrwa - nie wiem. Mam troszkę zdjęć w "Spitfire the History" Morgana & Shacklady'ego

Link to post
Share on other sites

Hej fiedotow, idea jest fajna i godna przemyślenia. Tyle, że budowa całkowicie od podstaw to już inna filzofia. U mnie to wygląda tak:

- póki co zamierzam pozostać w 1:72;

- nie bardzo mi leży budowa modelu pod termin;

- mimo wszystko lubię mieć minimalne choćby podparcie fabryczne, nawet toporne - przykład: jednym z moich zamierzeń na przyszłość jest budowa P.8 w oparciu o części (głównie płat) z P.11 i P.7 z PZW;

- dokumentacja jednak wskazana;

- zauważyłem, że jest duży opór, aby wykonując model zwaloryzowany, budować potem w standardzie (nawet scratch) - zawsze jest już chęć pokombinować w kabince, coś tam otworzyć, klapki wychylić itp.;

- do końca Jaka jeszcze dość daleko - i to nie tyle z powodu jego samego, co różnych sytuacji jakie mnie czekają typu planowana przeprowadzka - a zatem mała presja na zaczynanie w międzyczasie nowego tematu;



Ale można pomyśleć o jakimś projekcie grupowym typu "Scratch lub prawieScratch". Trzeba by jednak zobaczyć czy będzie potencjalne zainteresowanie, bo byłbym przeciwny tworzeniu 3-4 modelowej grupy, w której siłą rzeczy aktualizacje będą rzadkie.

No i mów wreszcie czy będziesz na Paprykarzu

Link to post
Share on other sites

Na Paprykaż przyjedziemy jako Szkwał. Raczej bez modeli - wizytowo...

Pomysł "Scratch lub prawieScratch" super. Może nie jako konkurs ale wymiana doświadczeń. I tak Wojtek F nas pobije ;)

Link to post
Share on other sites

Witam wszystkich, drobne prace trwają, na razie nie na tyle, żeby specjalnie to prezentować.



Dzisiejszy post chciałbym potraktować jako rodzaj konsultacji koleżeńskich - wielokrotnie przekonałem się, że na forum można sporo pomocy otrzymać



Na horyzoncie pojawia się powoli kwestia malowania. Wspominałem, że zostaną utworzone tzw. płaty-poligony. Dziś pierwszy z nich, który posłużył do testów kolorów. Wiadomo, że odcienie są w zasadzie niemożliwe do precyzyjnego ustalenia. Moje typy na dziś to H106 z lekkim rozjaśnieniem (ciemniejszy szary) i MM 1721 + biały (po 50%) - dla jaśniejszego. Rozmycie kolorów nie jest docelowe, jedynie testowe. W razie czego proszę o własne opinie kolegów na temat wyborów kolorów






Druga kwestia, która spędza sen z powiek to listwy boczne. Obawiam się, że będą stanowiły kluczowy element oceny modelu na tzw pierwszy rzut oka. Muszą być zatem wykonane dostatecznie precyzyjnie. Tu problem jest największy. Zdjęcie na stronie 43 Monografii Lotniczych nr 47 (wprawdzie Jak-a-9, ale co do listew będzie tak samo), pokazuje, że listwa jest nieco cieńsza od kciuka, co oznacza że na żywo ma około 18-20 mm, a w skali 0,26 mm. Korzystając z doświadczeń najlepszych pomyślałem o karcie telefonicznej, ale ta ma około 0,33 mm grubości - listew ma być 5 i muszą być cieniutkie żeby nie zdominowały widoku i nie zasłoniły kratownicy i konstrukcji wnętrza. Pomyślałem zatem o płytce 0,25 mm i wyciąłem sporo pręcików do wysezonowania na podstawie metody proponowanej na warsztacie Mi-6 przez A. Ziobra. Na razie widzę, że będzie ciężka orka - poniżej pręciki (uwaga - ta karta na mniejszy format niż zwykła 54x35 mm)






W tej sytuacji myślę o gotowych profilach, ale nie znalazłem cieńszych niż 0,3 mm - jak ktoś wie o cieńszych to proszę o pomoc. Rozważałem też listwy z blaszek fototrawionych, ale sam nie umiem, a w ofercie handlowej chyba nie ma - potrzebne są odcinki do 6 cm. Jak ktoś z kolegów na pomysł - będę bardzo wdzięczny

Pozdrawiam - Mikołaj

Link to post
Share on other sites

Wspominałem, że zostaną utworzone tzw. płaty-poligony. Dziś pierwszy z nich, który posłużył do testów kolorów. Wiadomo, że odcienie są w zasadzie niemożliwe do precyzyjnego ustalenia.



A tu się tym razem bardzo mylisz. Rosjanie odnaleźli i wzorniki fabryczne barw i posiadają sporo zachowanych fragmentów. Jest w czym wybierać.



Gdzieś to miałem. Poszukam.

Link to post
Share on other sites

Ha, tak czułem, że warto zapytać . Jarekk, dzięki, będę wdzięczny za bliższe dane.

Swoją drogą, takie rzeczy winny być ogłaszane w prasie branżowej od razu z przelicznikami na najpopularniejsze farbki modelarskie

Link to post
Share on other sites
