Su-22, Hobby Boss, 1:48, polski 3713


Recommended Posts

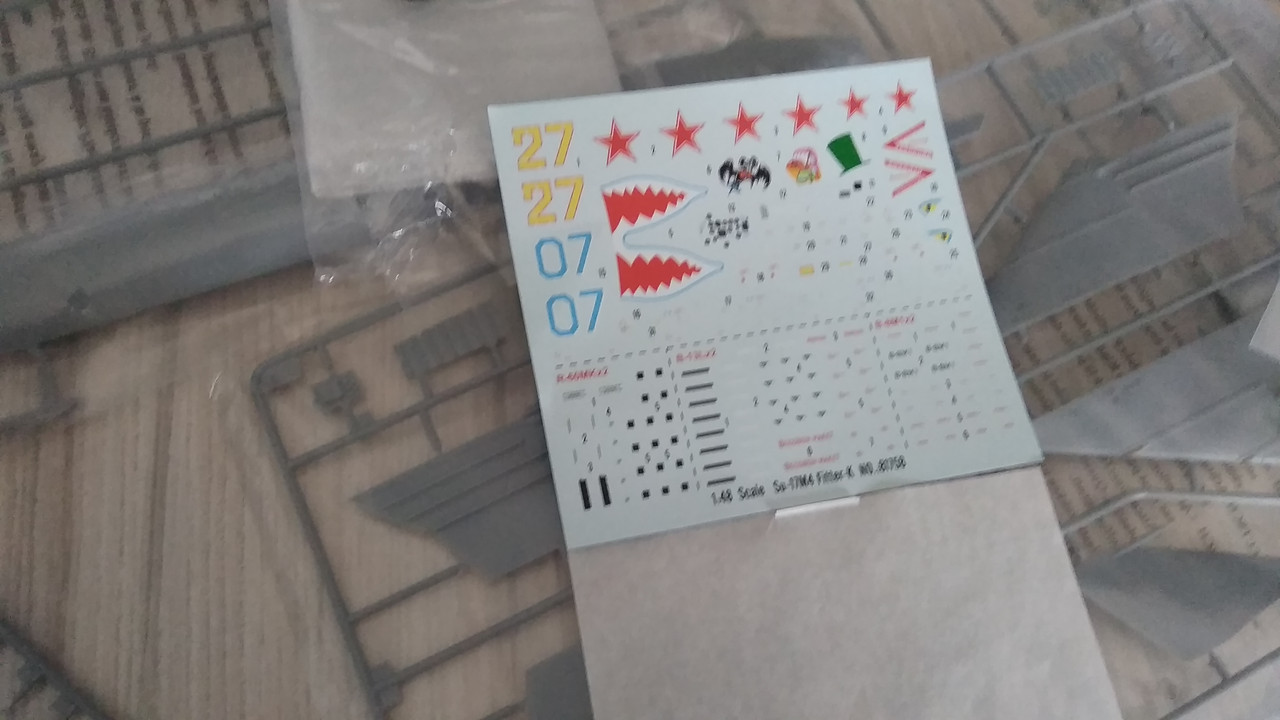

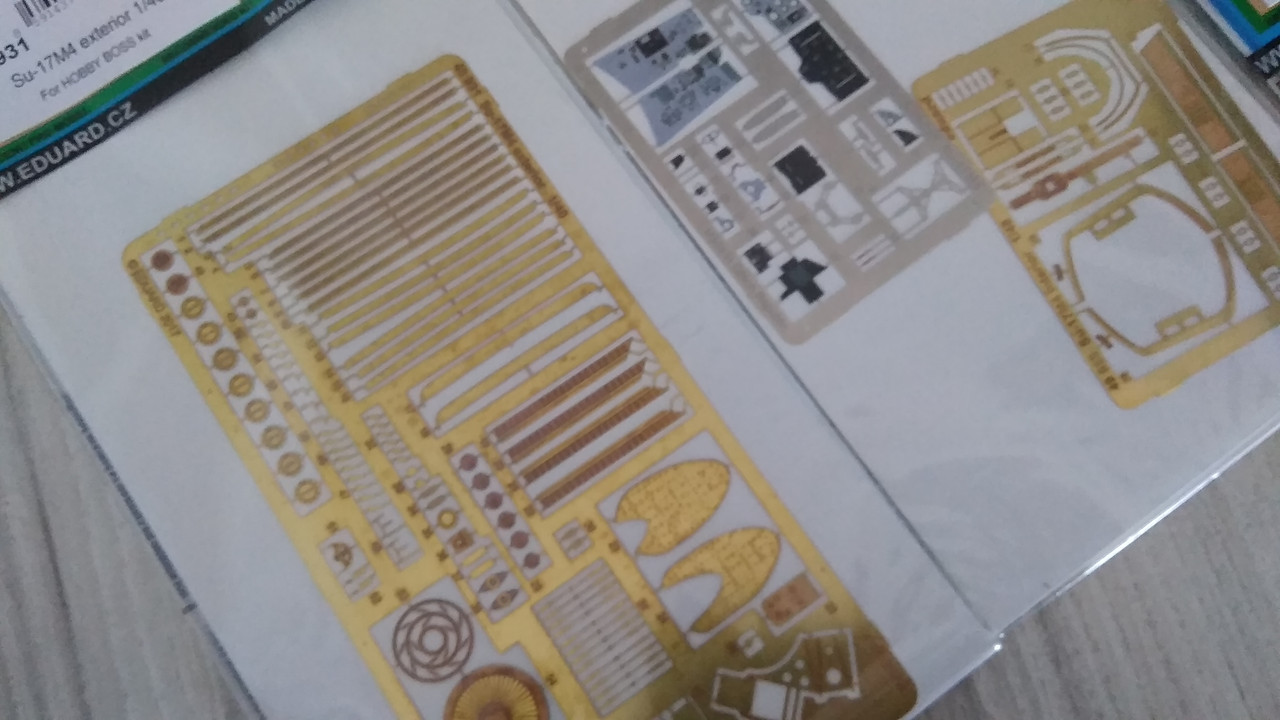

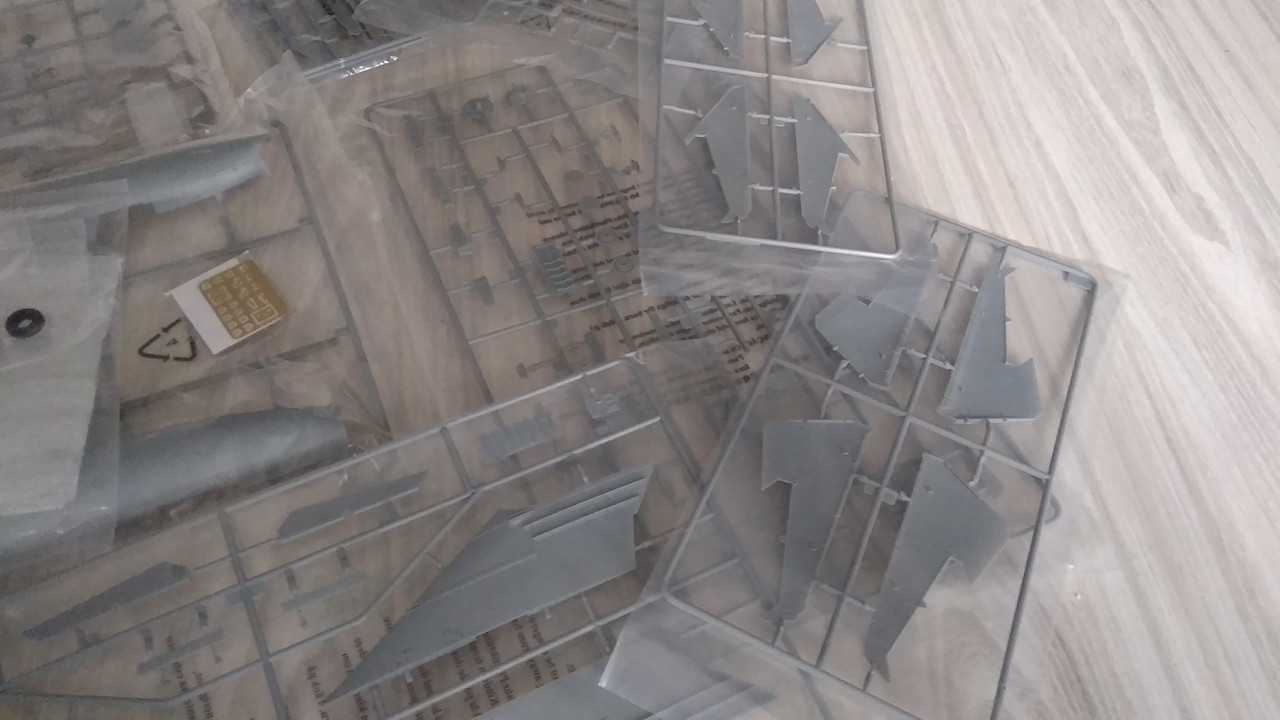

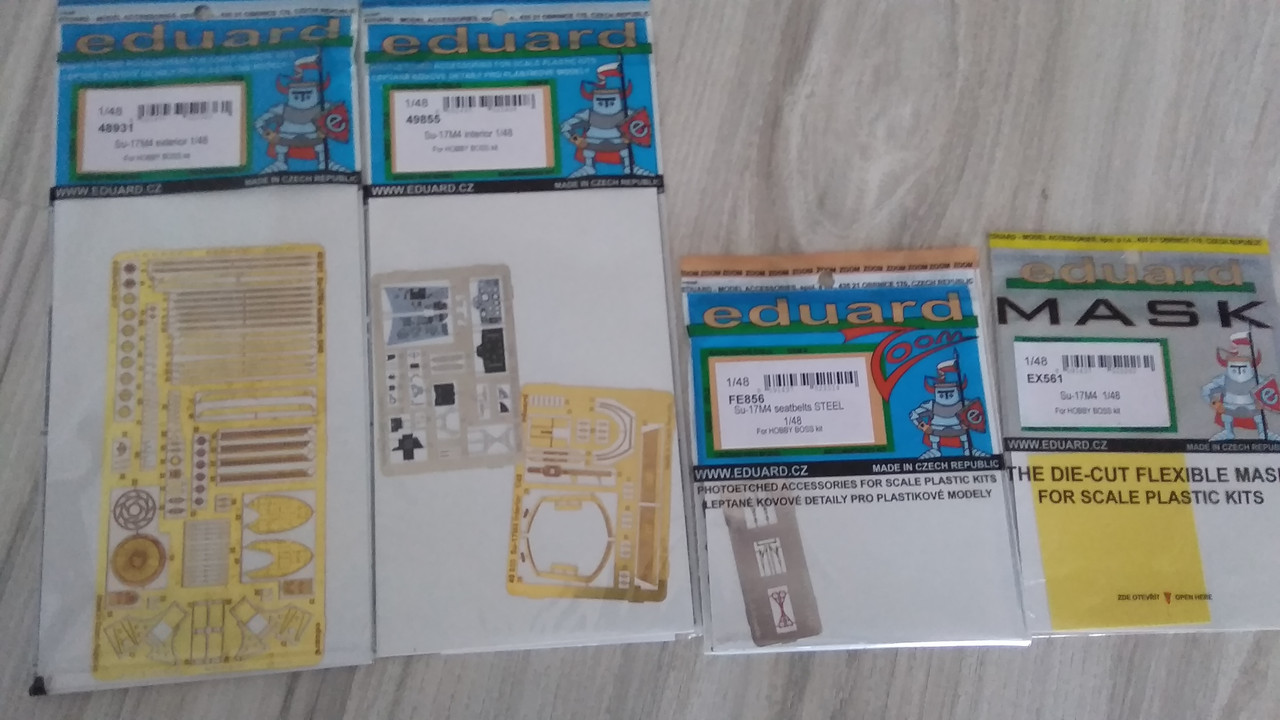

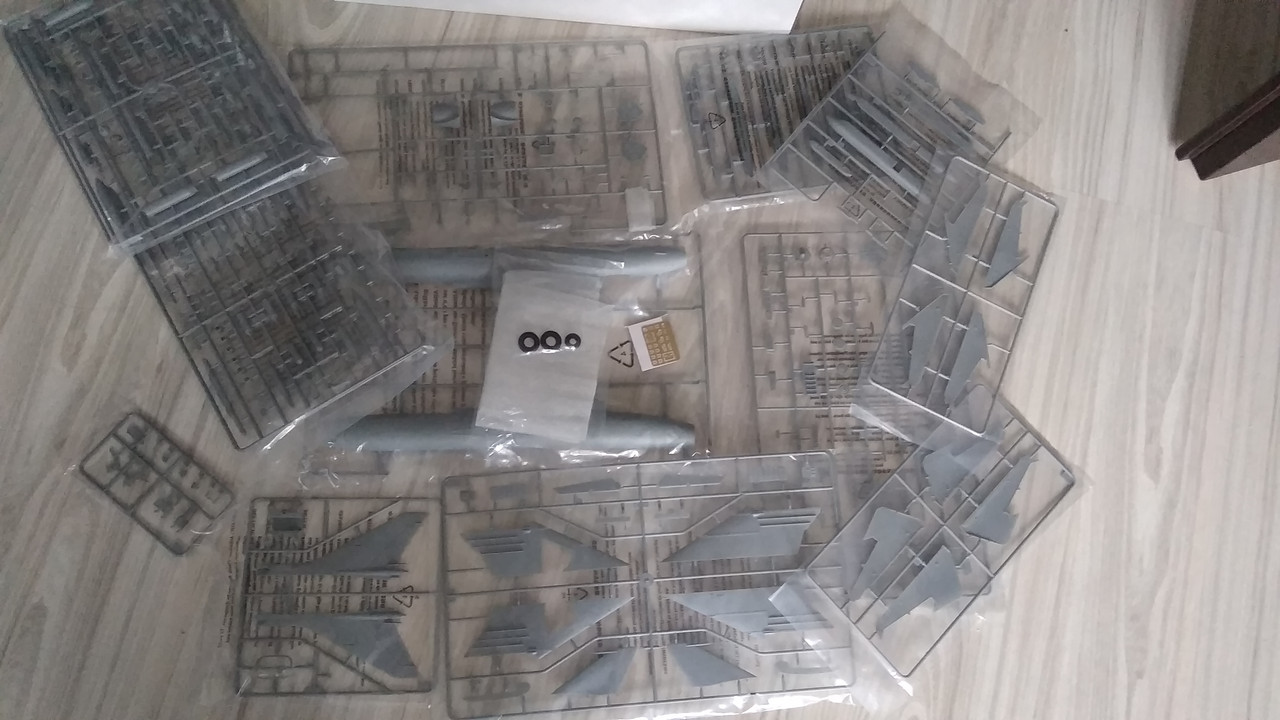

Witam, model nr 4 czas zacząć,kolekcja zaczyna się rozrastać, do dwóch MiGów 29 i Spitfirera dołączy kolejny samolot w skali 1:48, Su-22. Po waszych radach wybrałem model Hobby Boss. Do tego dokupiłem dodatki Eduarda do wewnątrz i na zewnątrz (BigEd). Model wykonam w malowaniu który obowiązywał po 97 roku jeśli dobrze napisali na zestawie farb Hataki, samolot z nr 3713, kalki są na etapie wyszukiwania bo akurat w tej chwili są niedostępne.

























Edited by Mario
  • Like 4
Link to post
Share on other sites
  • Replies 75
  • Created
  • Last Reply

Top Posters In This Topic

Top Posters In This Topic

Popular Posts

Witam, model nr 4 czas zacząć,kolekcja zaczyna się rozrastać, do dwóch MiGów 29 i Spitfirera dołączy kolejny samolot w skali 1:48, Su-22. Po waszych radach wybrałem model Hobby Boss. Do tego dokupiłem

No to zapraszam do podglądania, doradzania. Chyba jak w większości modeli budowę zacząłem od kokpitu, użyłem kilku dodatków,do wanienki na boki poszła blaszka, na podłogę pod pedały też pójdzie blaszk

Opóźnienie spowodowane ładna pogodą i urlopem. Jakoś z farbami sobie poradziłem, zielony  na plamy dorobiłem ibtak powstał kamuflaż. Będą poprawki spodu bo w niektórych miejscach widać trochę górnej z

Posted Images

Masz we mnie wiernego kibica! Nie znam się na samolotach ale chętnie będę podpatrywał... 😉

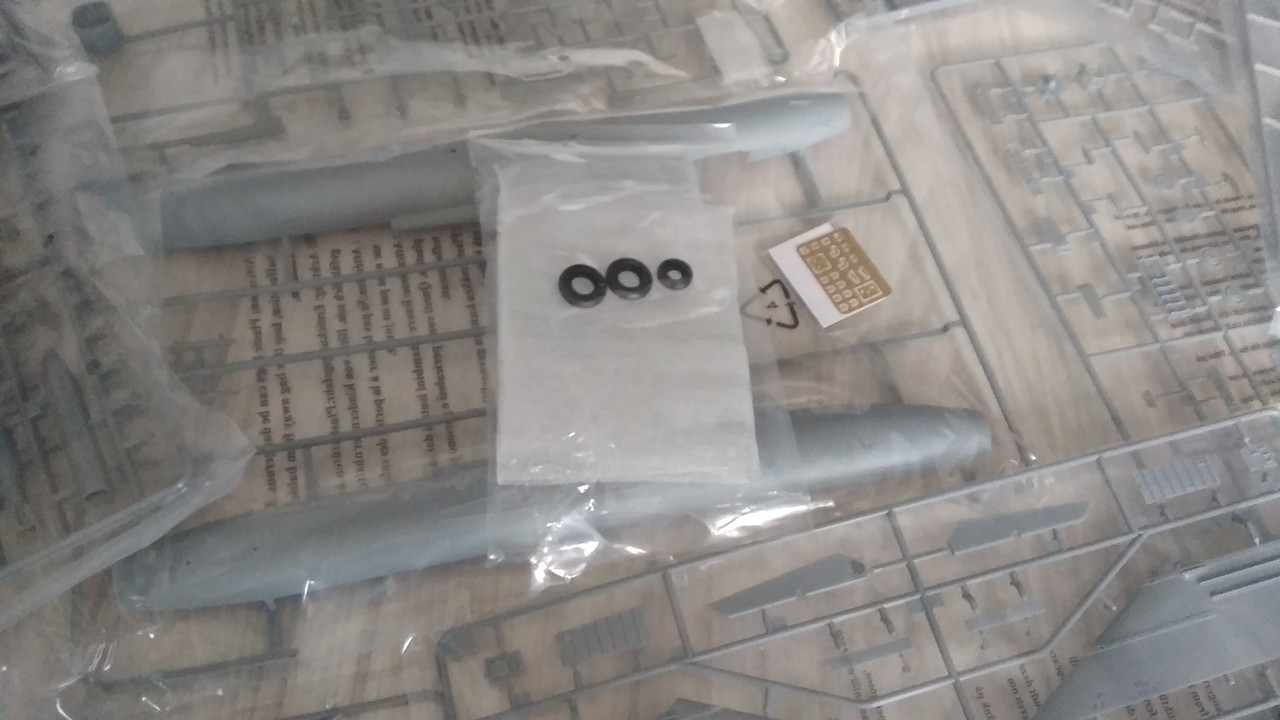

Widzę, że dodatków sporo ale nie widzę żebyś koła wymieniał - zostaną gumiaki?

Edited by enten
Link to post
Share on other sites
31 minut temu, enten napisał:

Masz we mnie wiernego kibica! Nie znam się na samolotach ale chętnie będę podpatrywał... 😉

Widzę, że dodatków sporo ale nie widzę żebyś koła wymieniał - zostaną gumiaki?

Akurat o kołach nie myślałem, te gumy to takie złe czy po prostu są lepsze, nie spotkałem się jeszcze z gumowymi kołami w zestawach. Jak masz coś do polecenia to wezmę pod uwagę.

Link to post
Share on other sites

Tak tylko jako pancerniak mam instynkt żeby gumowe gąsienice wymienić na zywiczne/metalowe 😉 tak i tu spojrzałem na koła z gumy. Nie raz czytamy na forum o problemach z oponami gumowymi z modeli np. italeri które "zjadają" plastik albo pękają.

Link to post
Share on other sites

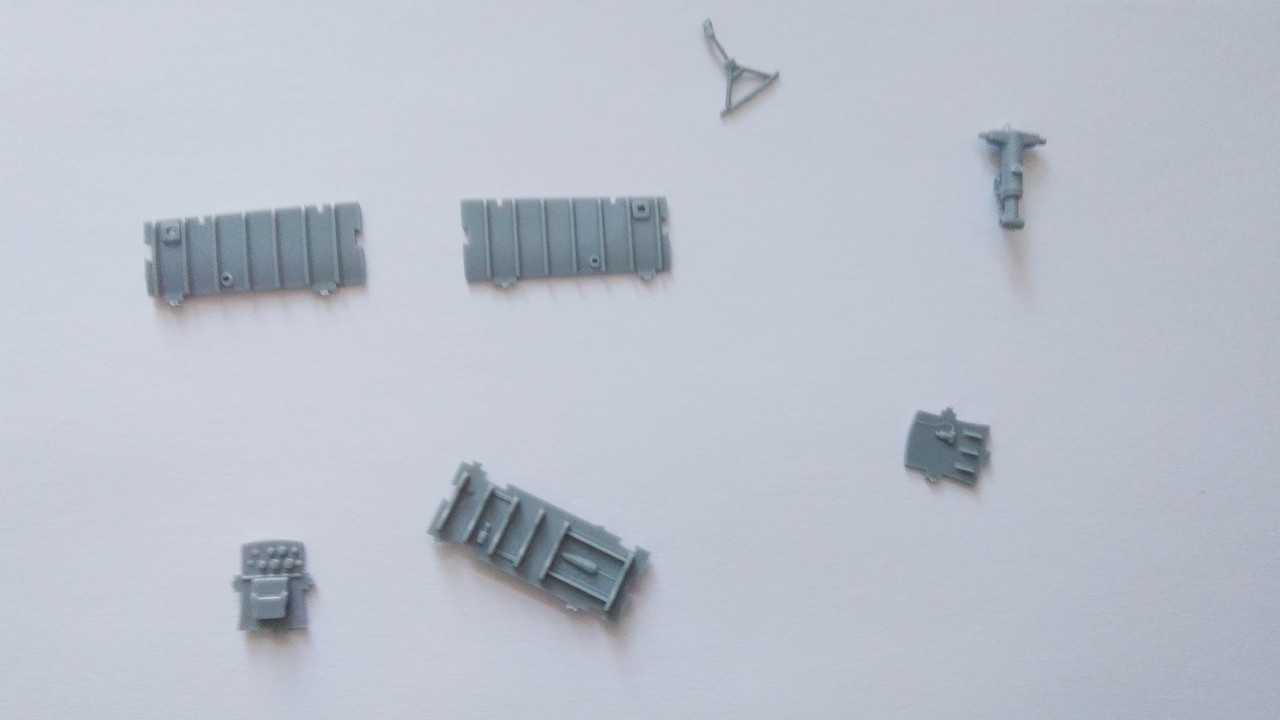

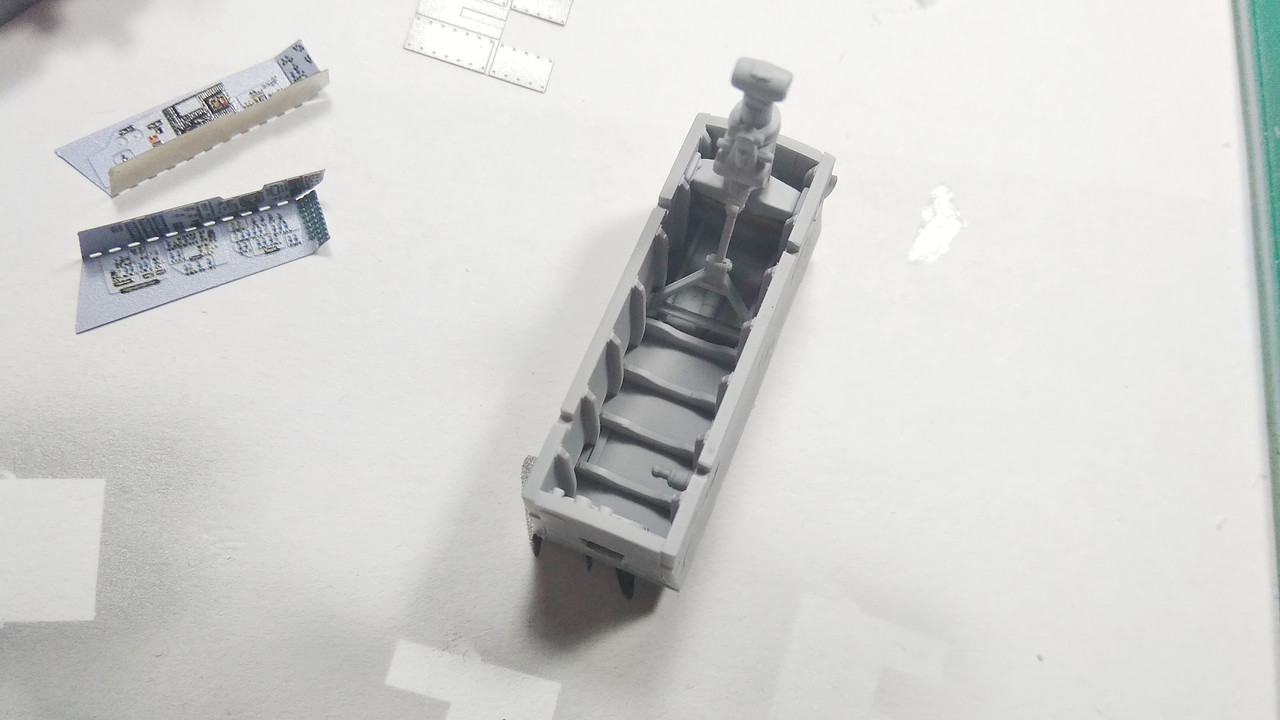

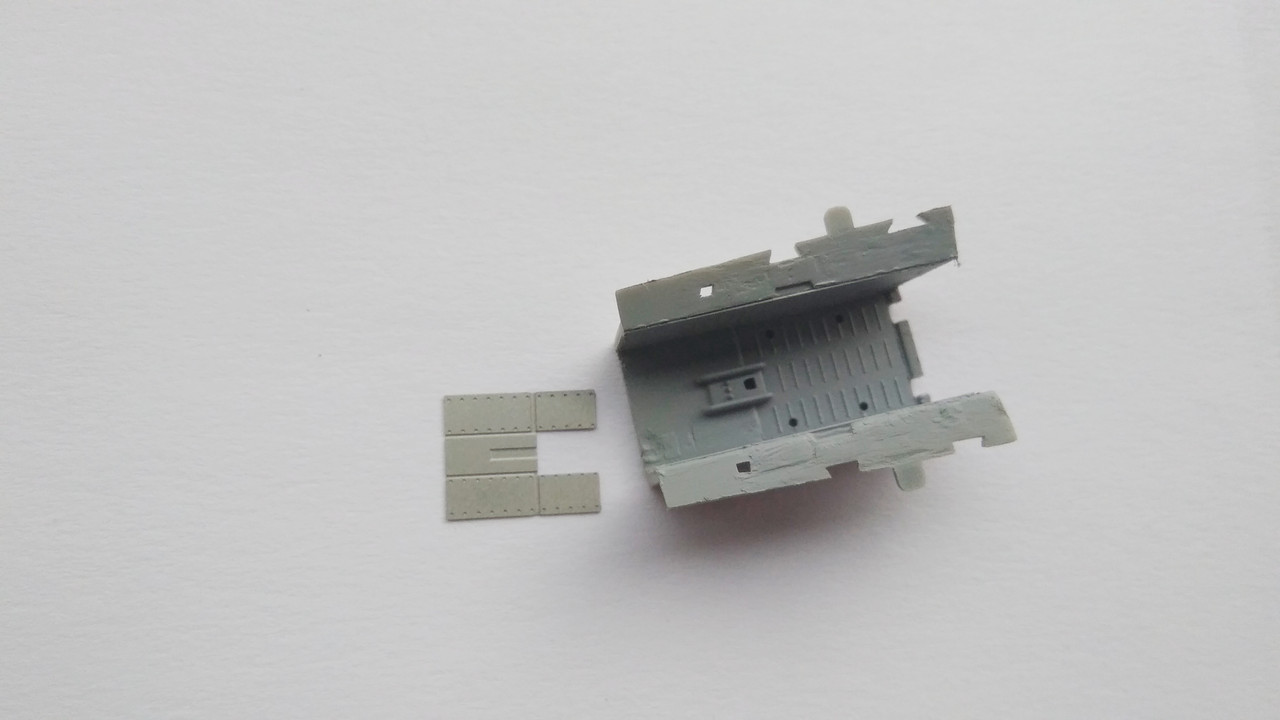

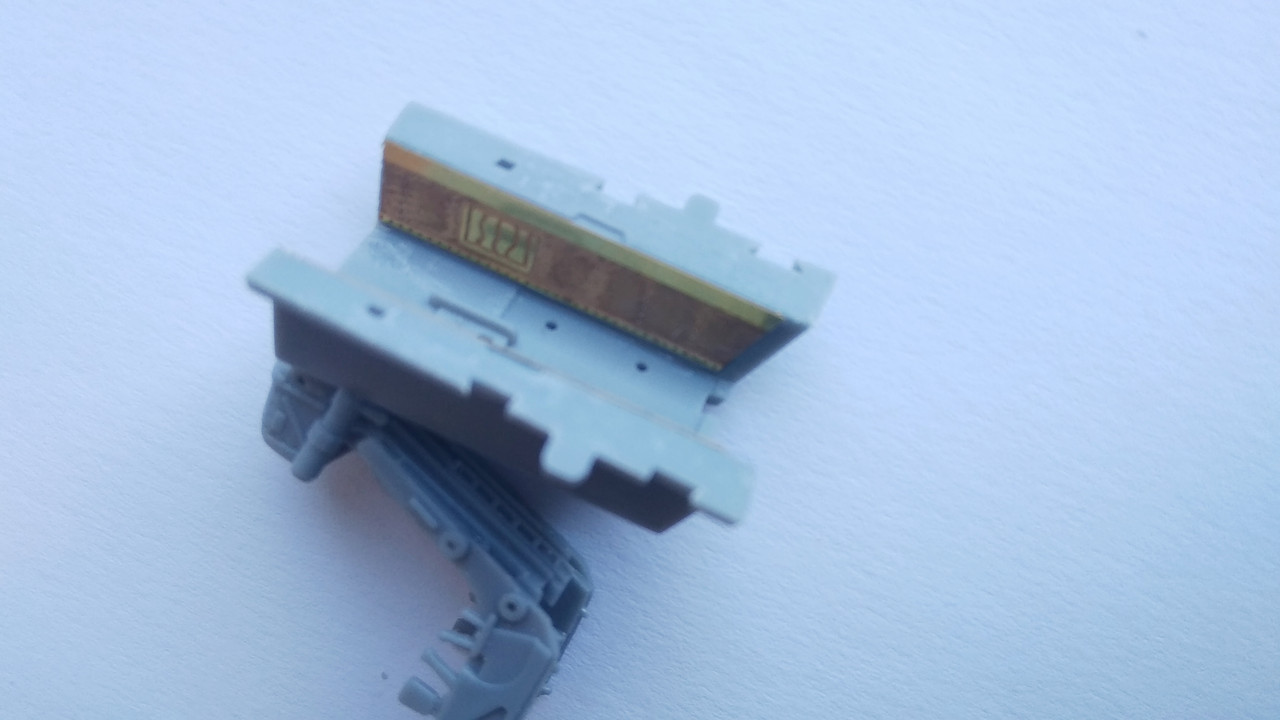

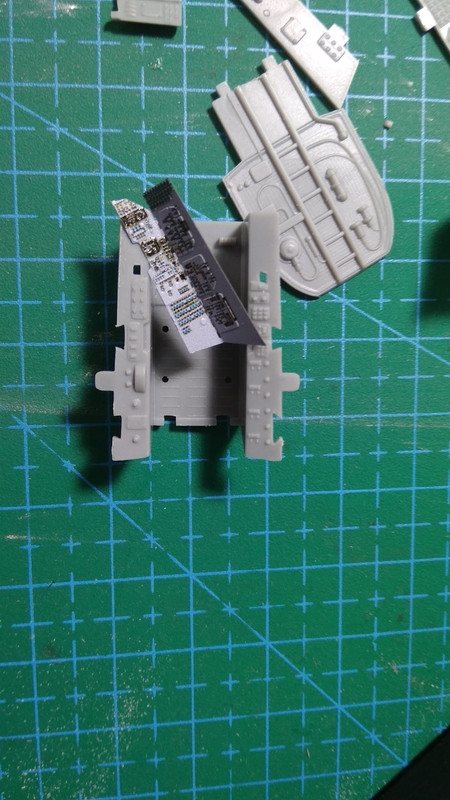

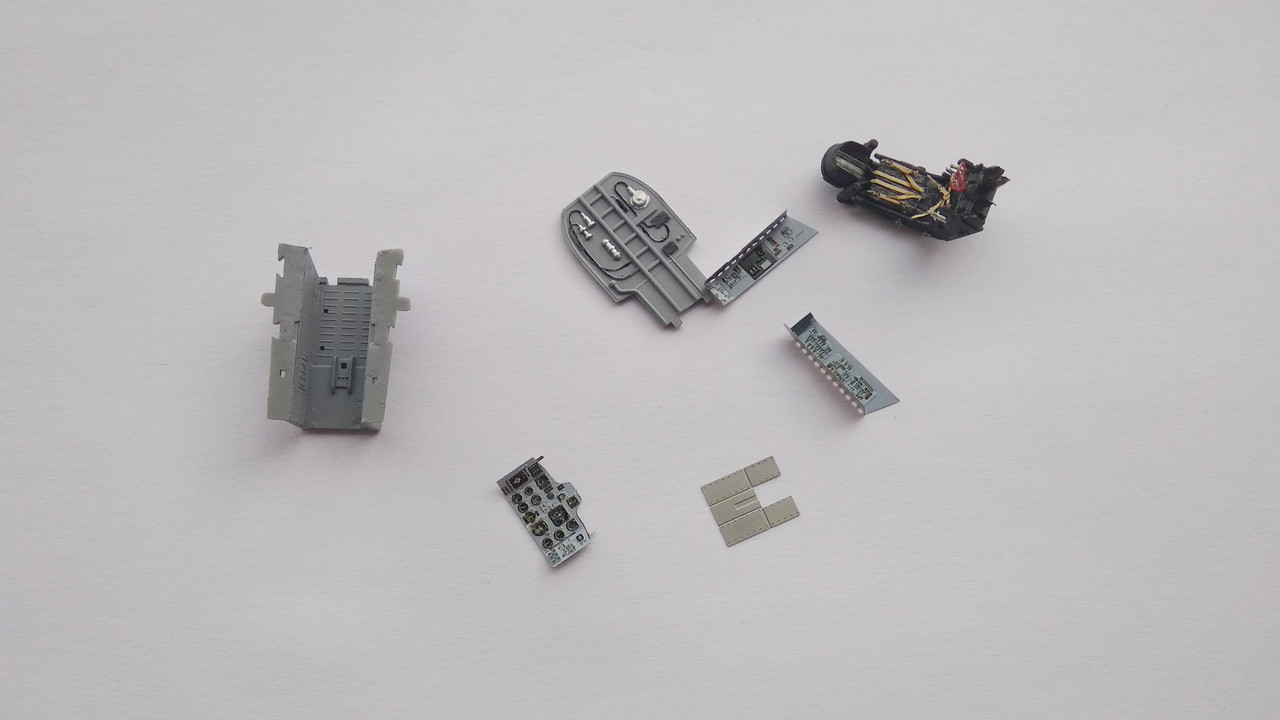

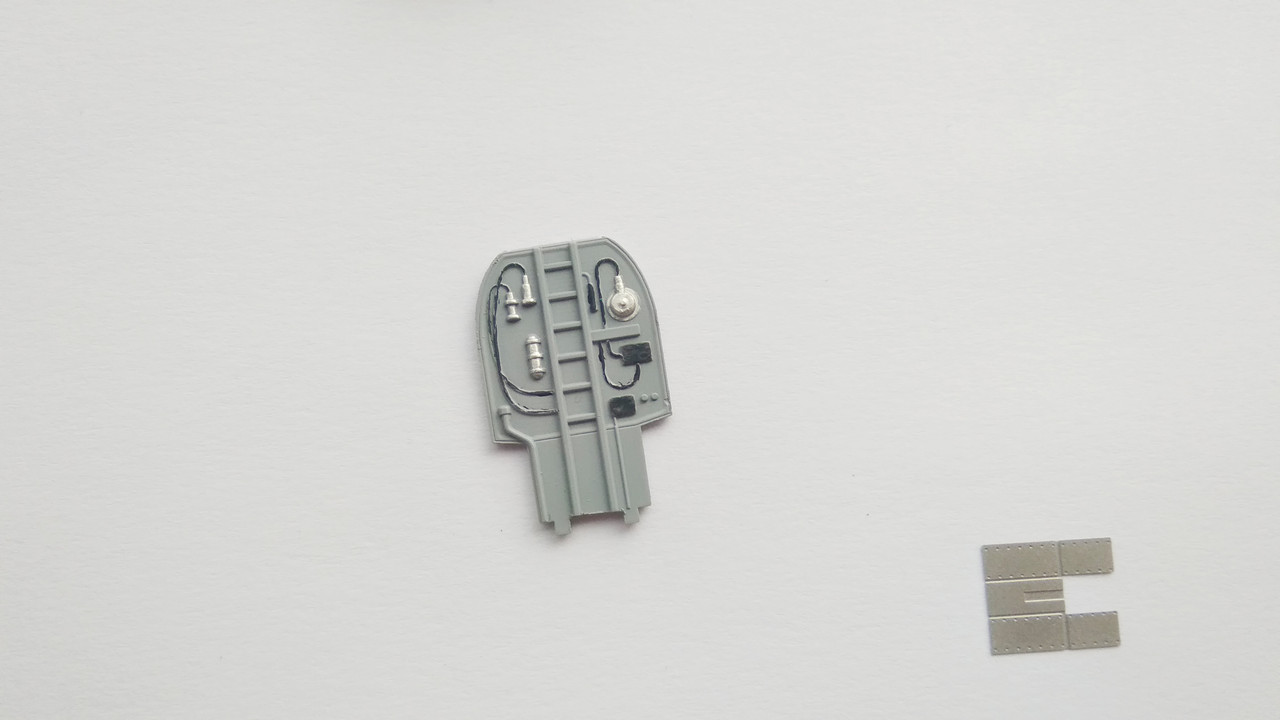

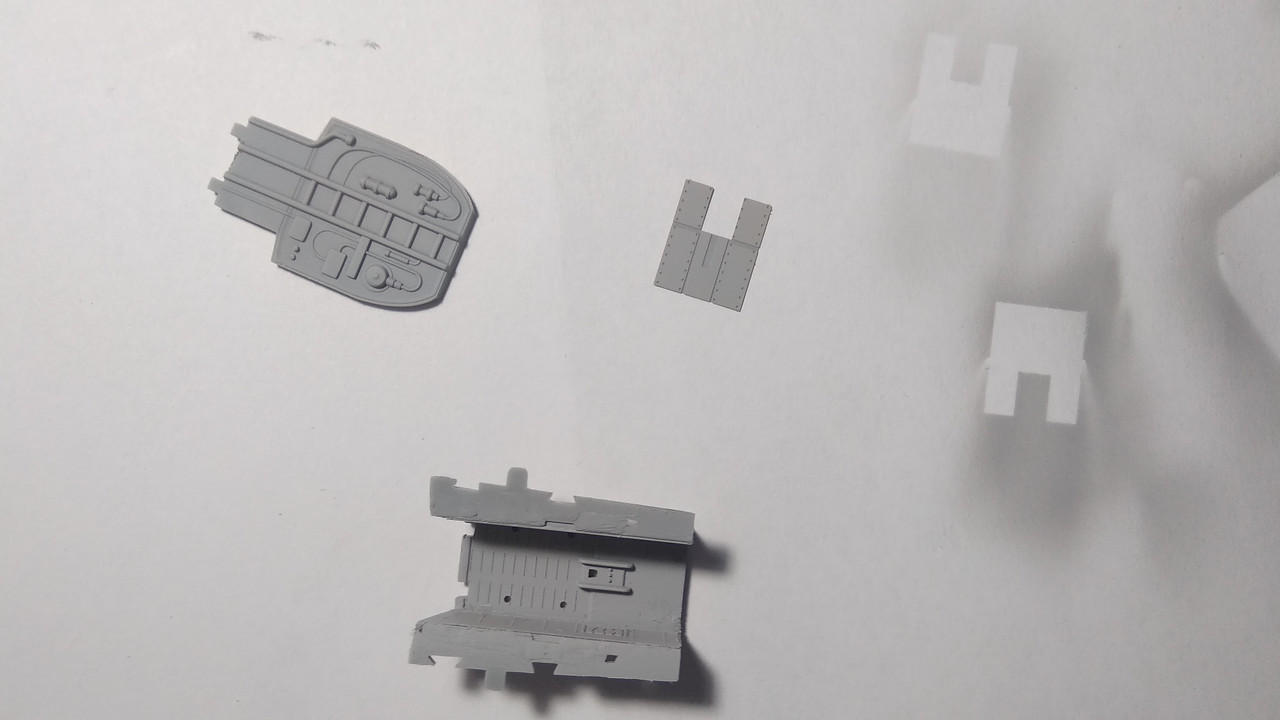

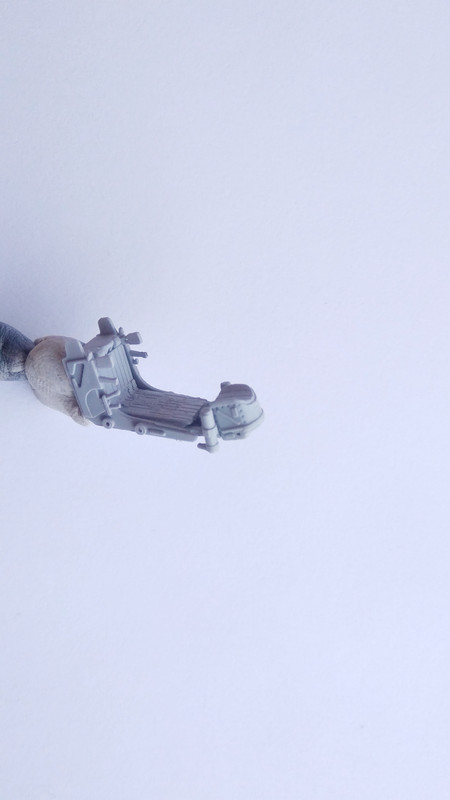

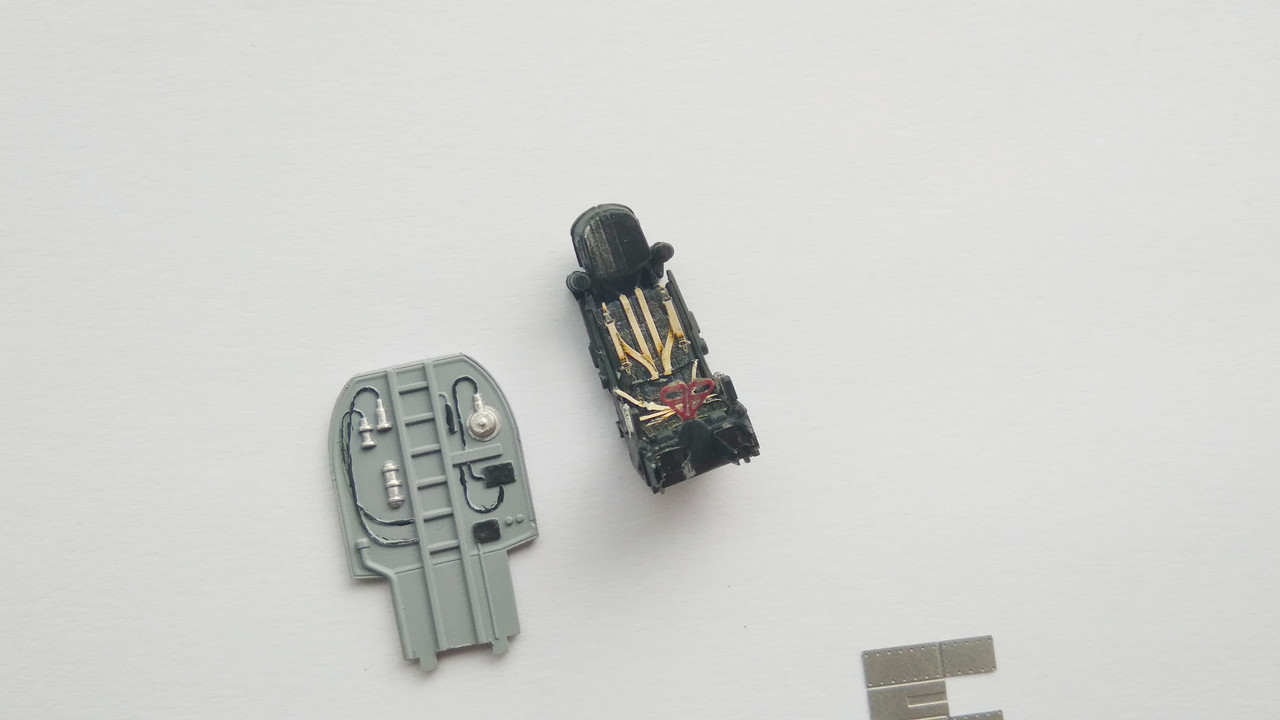

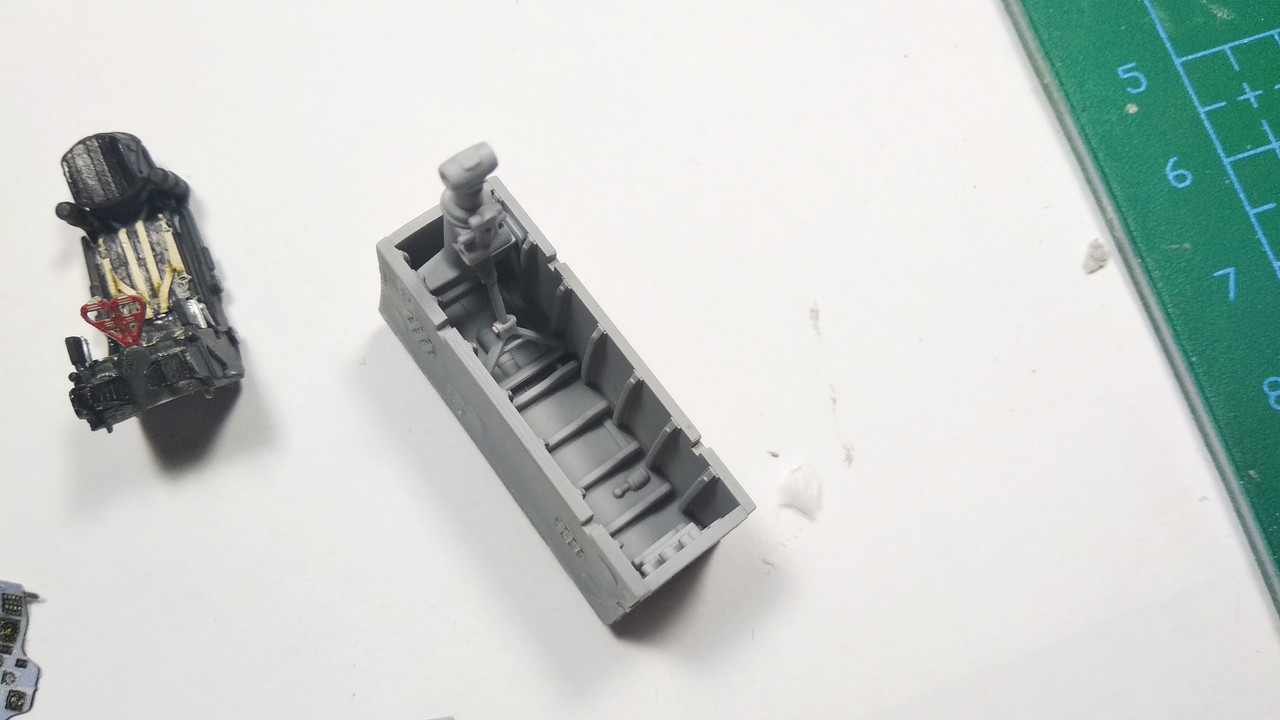

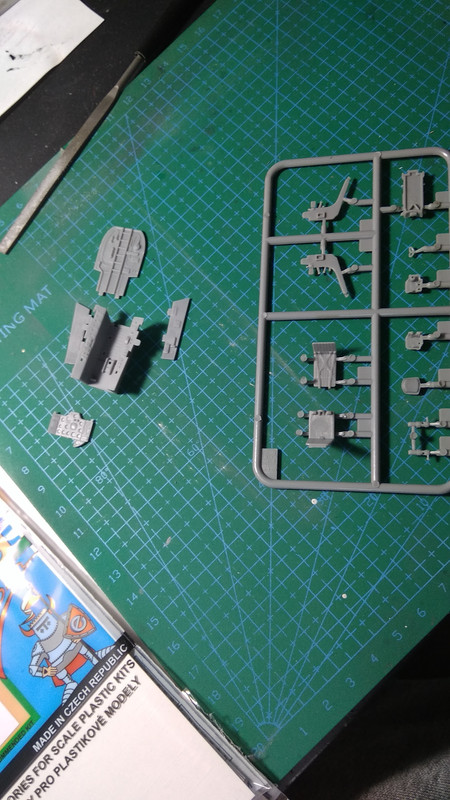

No to zapraszam do podglądania, doradzania. Chyba jak w większości modeli budowę zacząłem od kokpitu, użyłem kilku dodatków,do wanienki na boki poszła blaszka, na podłogę pod pedały też pójdzie blaszką ale jeszcze nie wkleiłem bo będę bawił się w niszczenie podłogi pod pedałami więc na razie pomalowałem na stal, jutro przychodzi mi ten specyfik pod drapanie, psiukne nim, a później czarnym i trochę wytre tam gdzie buty niszczą. Fotel też trochę ztuningowałem za pomocą blaszek. Skleiłem wnękę podwozia przedniego i przymierzylem kokpit.











































  • Like 3
Link to post
Share on other sites
Posted (edited)

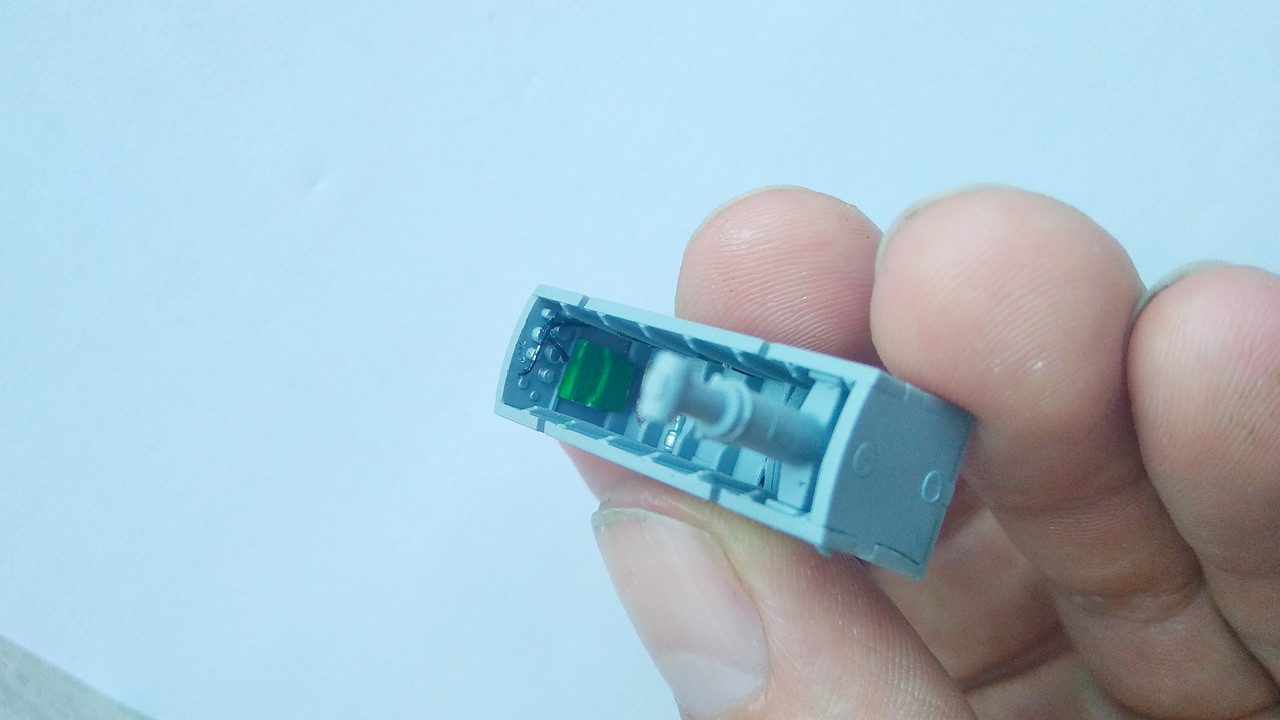

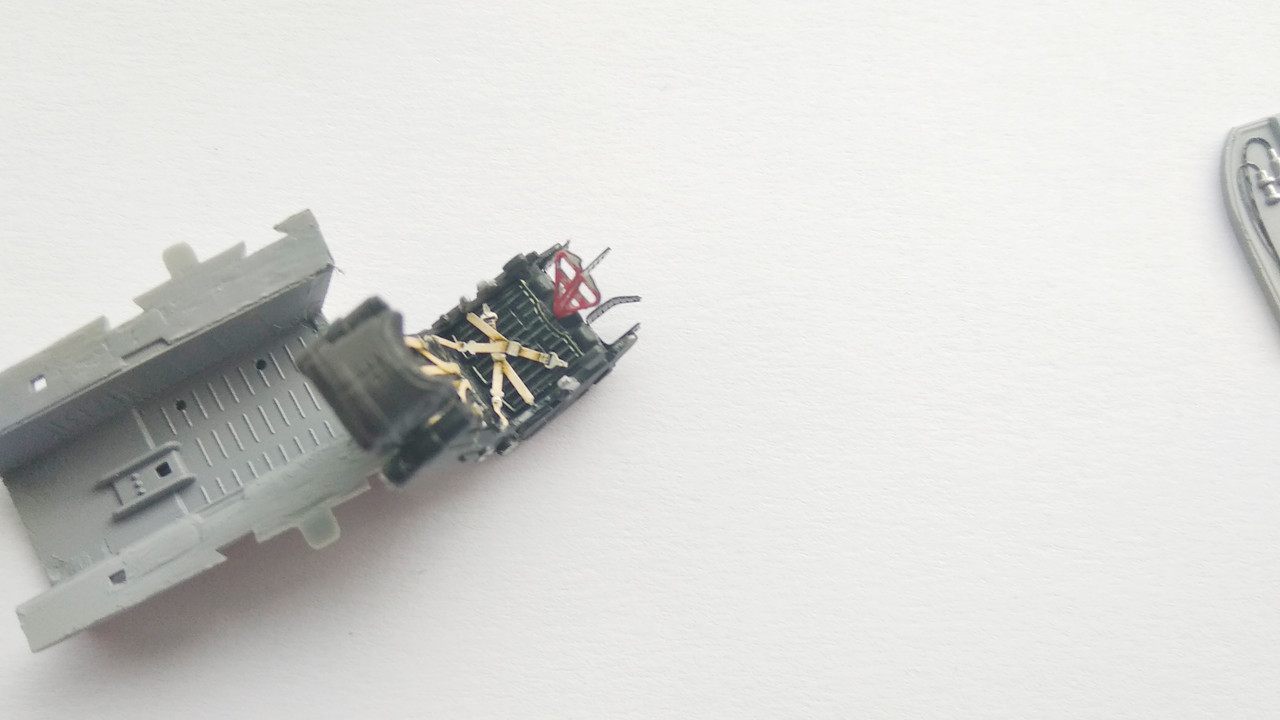

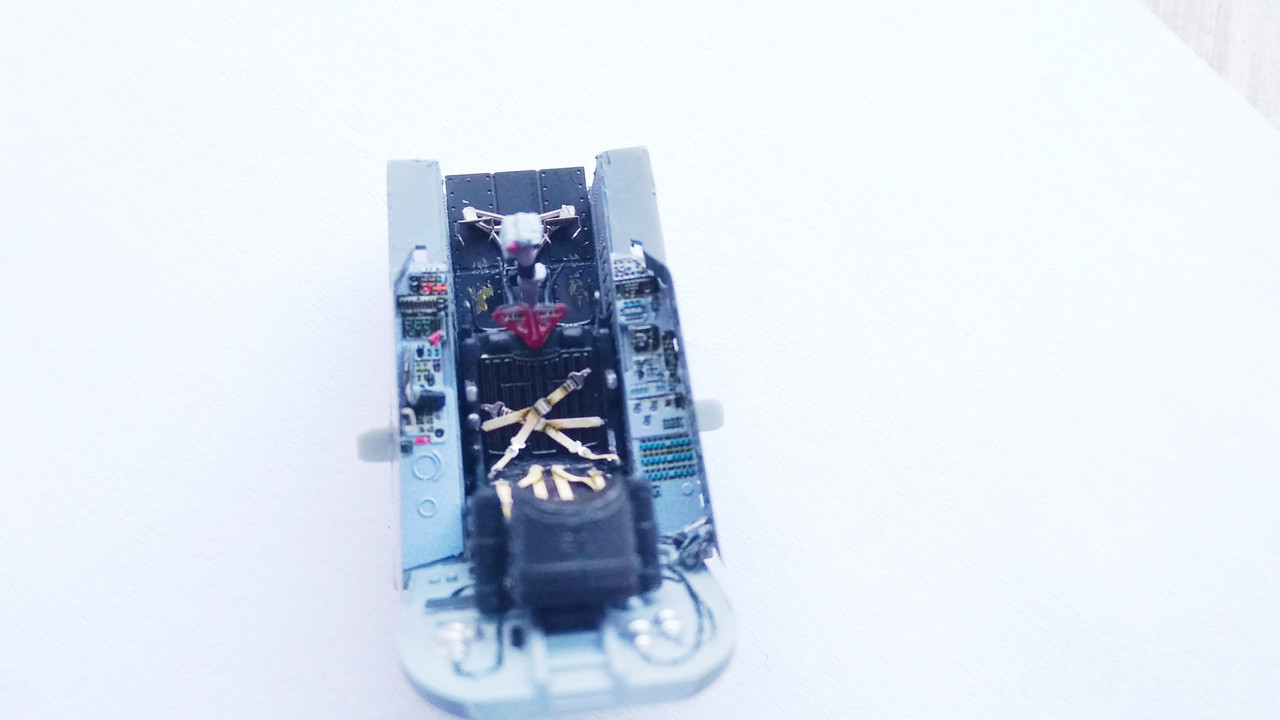

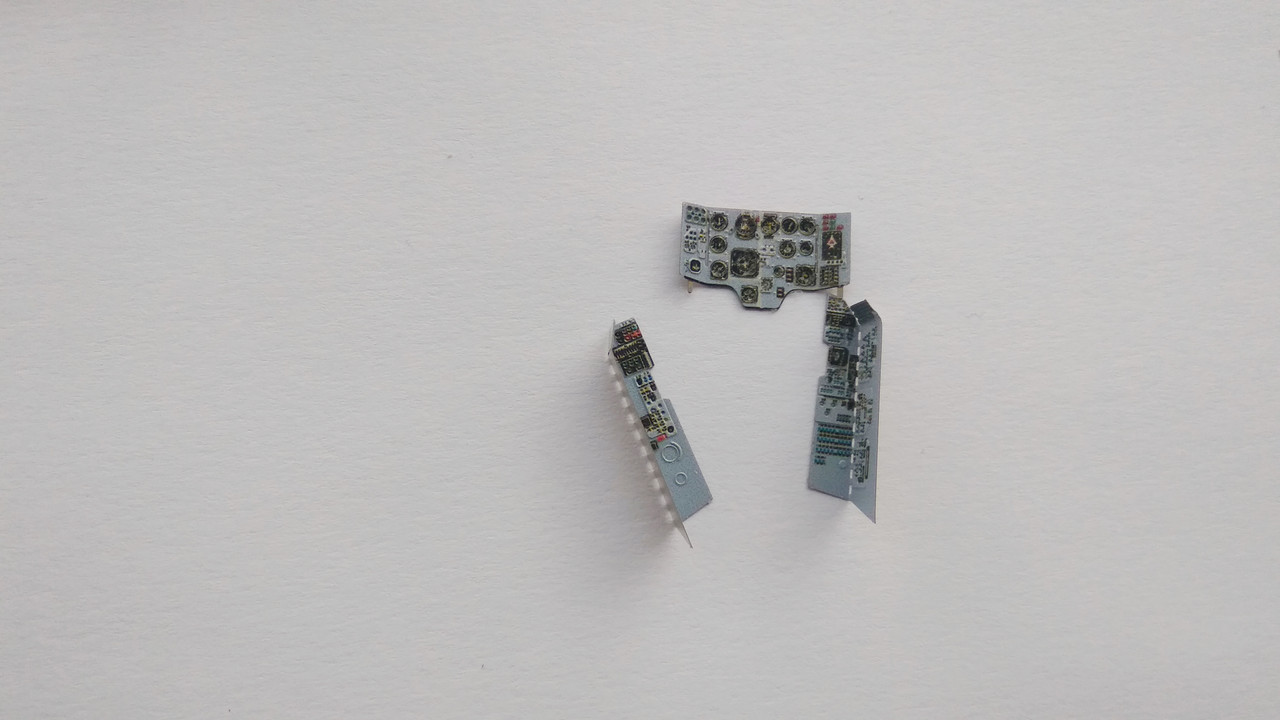

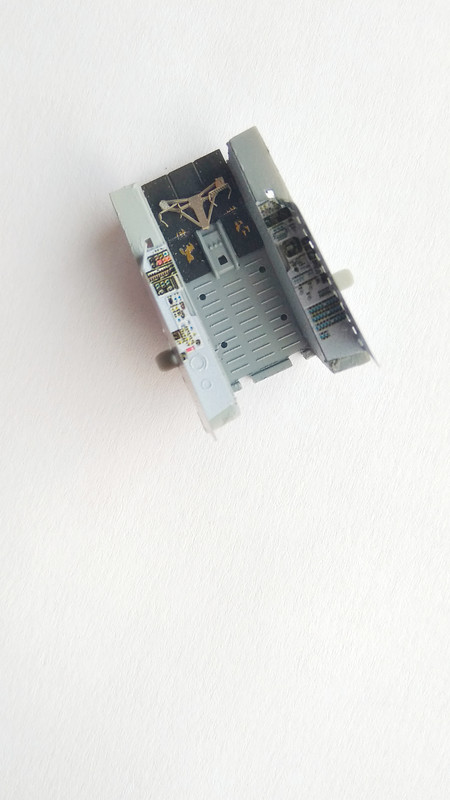

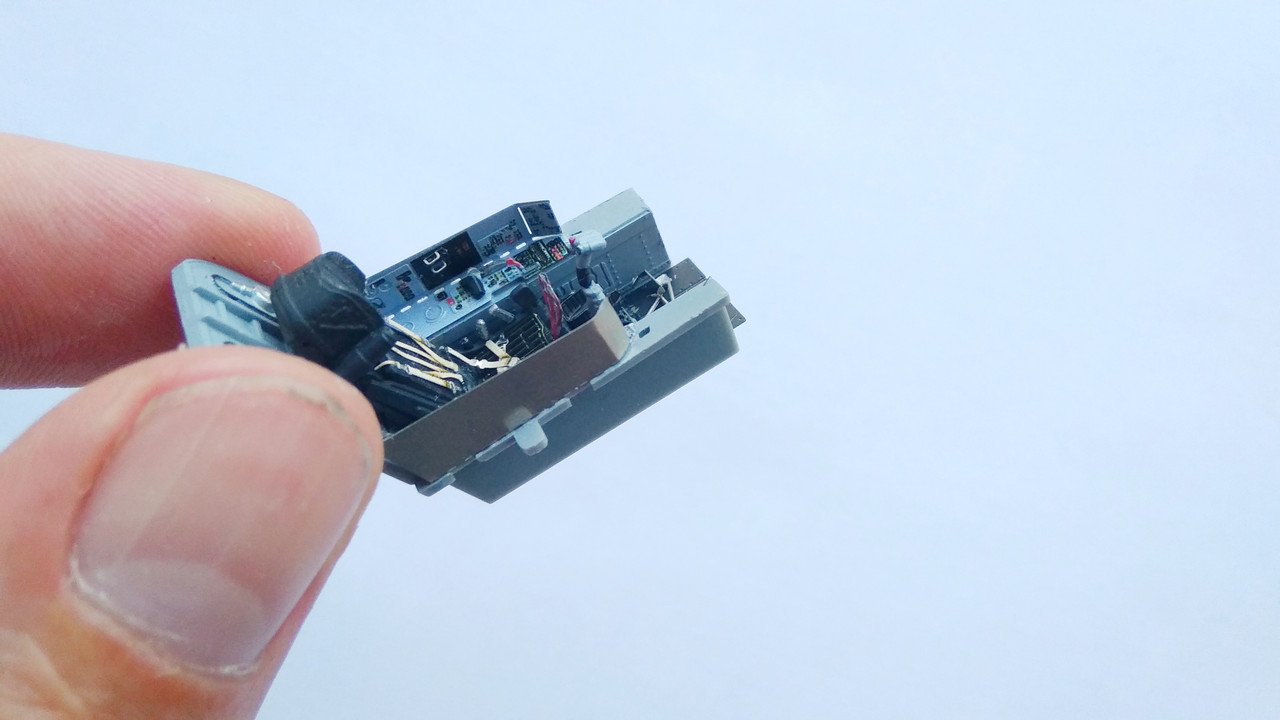

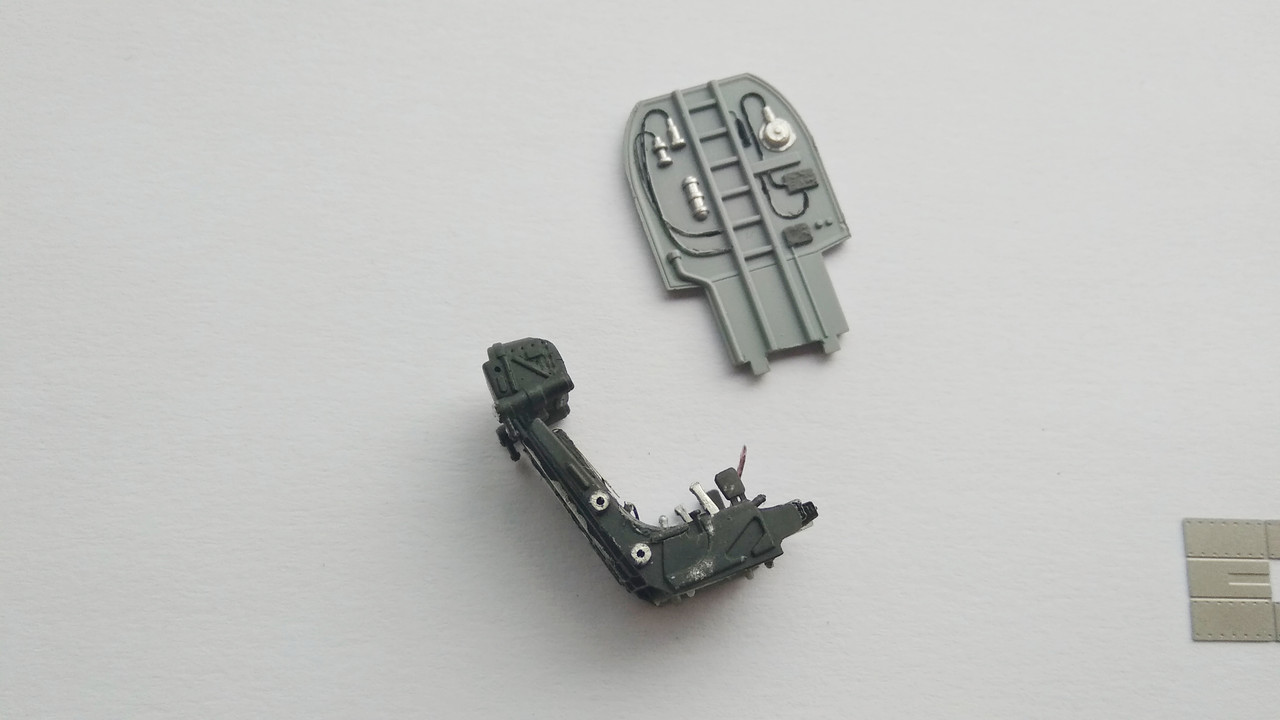

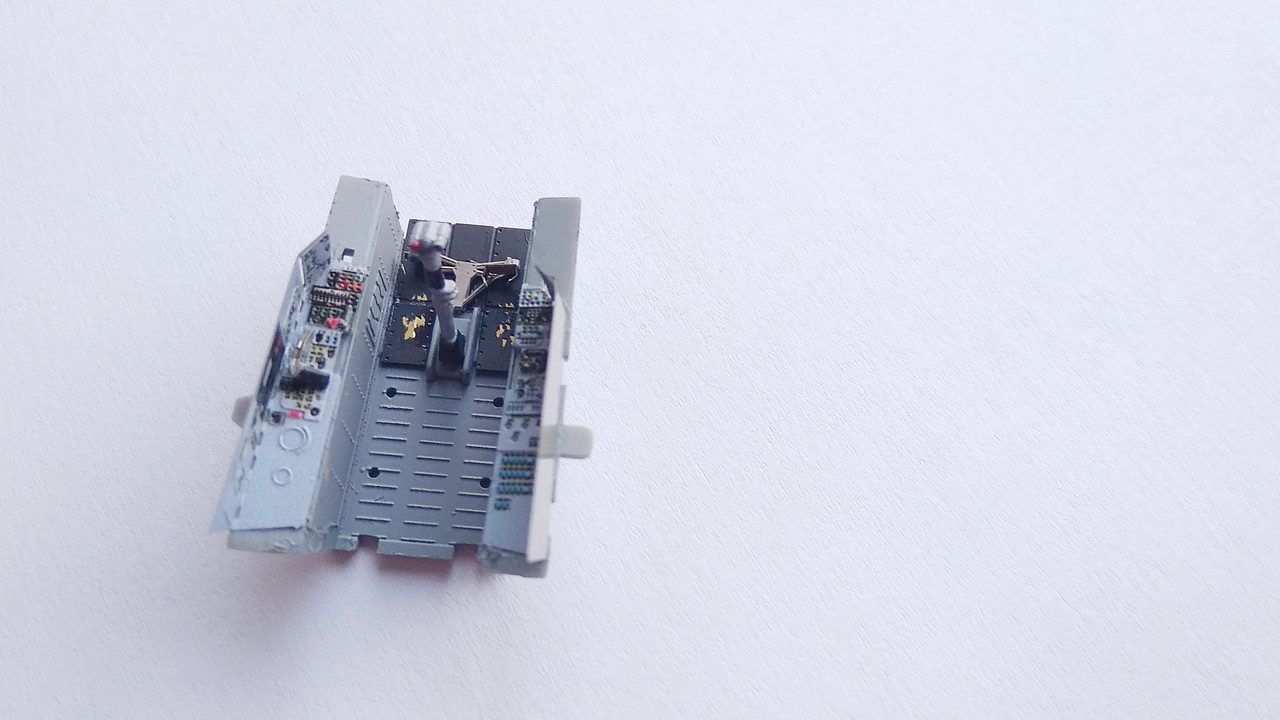

Dziś dokończyłem kokpit, wkleiłem panele boczne, na fotel wkleiłem ze trzy  blaszki z napisami (zostały  mi  z 29-tki)na wcześniej pomalowaną blaszkę podłogową pod pedały położyłem ten płyn chiping,następnie pomalowałem czarna i po pewnym czasie zrobiłem te zdrapki niby po butach. Nie wiem ale płyn nie za bardzo coś dał, chyba dlatego, że to blaszka i farba zawsze mi szybko odpryskuje, zapewne na plastiku wykorzystanie tego płynu coś daje. W każdym razie zdrapki mimo, że farba czarna zeszła razem z aluminium to odsłoniła kolor blaszki i też wygląda całkiem nieźle. Zapewne w samolocie tego nie będzie widać,więc nie wiem w sumie po co tak się na to zawziąłem. Dalej podoklejałem kilka dodatków jak przepustnica(część jest z blaszki a czarny uchwyt dorobiłem) dźwignie, zegary za fotel, i inne mniejsze części, wkleiłem drążek i fotel.

















Edited by Mario
  • Like 2
Link to post
Share on other sites
Posted (edited)

Jak możesz to popracuj trochę nad tą płaskorzeźbą. To będzie widać. praca niewielka a efekt znaczący.


Imitacje przewodów spiłuj i wklej druty z mocowaniami. Elementy na czerwono, najlepiej zobacz jak jest w oryginale (fotek mogę poszukać jutro). Fajnie się zapowiada. Może jednak być fajniej.







Edited by floggerFAN
korekta
Link to post
Share on other sites
23 godziny temu, floggerFAN napisał:

Jak możesz to popracuj trochę nad tą płaskorzeźbą. To będzie widać. praca niewielka a efekt znaczący.

Niestety kokpit zamknąłem,te elementy co zaznaczyłeś na czerwono nie mogłem znaleźć nigdzie samolotu bez fotela, więc zrobiłem to tak wg uznania, nie będzie tego widać, poprawię jedynie ten mały zbiorniczek co w zielone z przewodem na górze po prawej zaznaczyłeś, bo on jest srebrny a nie czarny. Tak naprawdę to nie wiem z czego te przewody dorabiać, bo ja dopiero tego uczę, zaraz zamieszczę post  niżej z wnęka podwozia, gdzie dorabiałem właśnie przewody. ale dzięki za rady. Te przewody wytłoczone są dość wypukłe i w rzeczywistości wyglądają lepiej jak na zdjęciu.

Link to post
Share on other sites

To wnęka podwozia którą trochę z tuningowałem. Nie będę używał fachowych nazw bo sam nie wiem co dorabiałem i jak się nazywają poszczególne elementy. Na długiej ścianie dwa czarne prostokąty, przewody pod akumulatorem, chyba hydrauliczne, i przewód na goleni. Zrobiłem je z drucików które są przy torebkach śniadaniowych. Potrzebuję też wykonać taki grubszy przewód w oplocie zielonym, zaznaczyłem na ostatnim zdjęciu i proszę o radę z czego go zrobić. Starałem się zrobić zdjęcia ostre, ale ciężko pokazać te małe rzeczy w wyraźnie. Na późniejszym etapie budowy dorobię też podnośniki klap podwozia,chyba że są w zestawie bo nawet nie patrzyłem.












Link to post
Share on other sites

Jeśli chodzi o dokumentację, to pytaj jak nie znajdziesz czegoś w poście na temat Su-22:

Mały jak kolega się dopiero uczy to raczej nie dawał bym póki co zadania z rozciąganiem. Załatw sobie druciki miedziane, cynowe itp. w różnych grubościach. Co do otuliny na przewodach, oprócz folii można zastosować też taśmę teflonową.

Link to post
Share on other sites

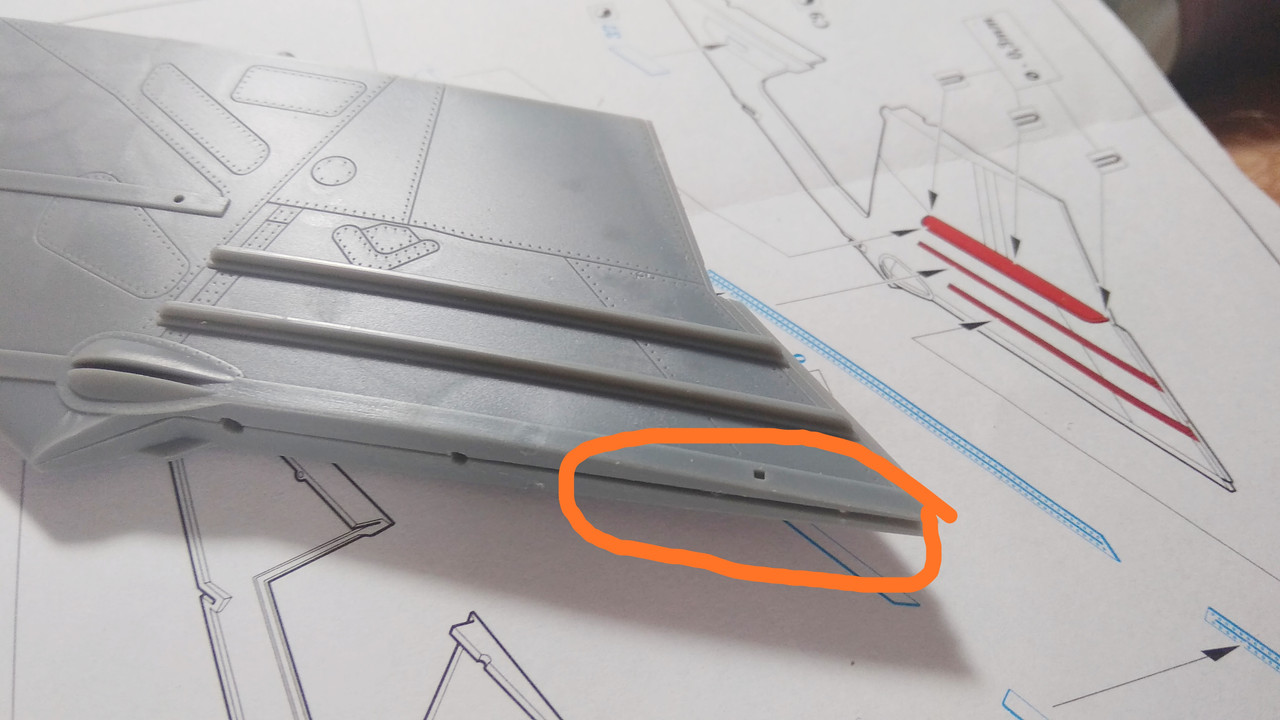

Może mi ktoś wytłumaczyć po co waloryzować ten element skoro będzie kompletnie niewidoczny. Jak połówki skrzydeł skleję ze sobą tego elementu w ogóle nie widać.







Link to post
Share on other sites

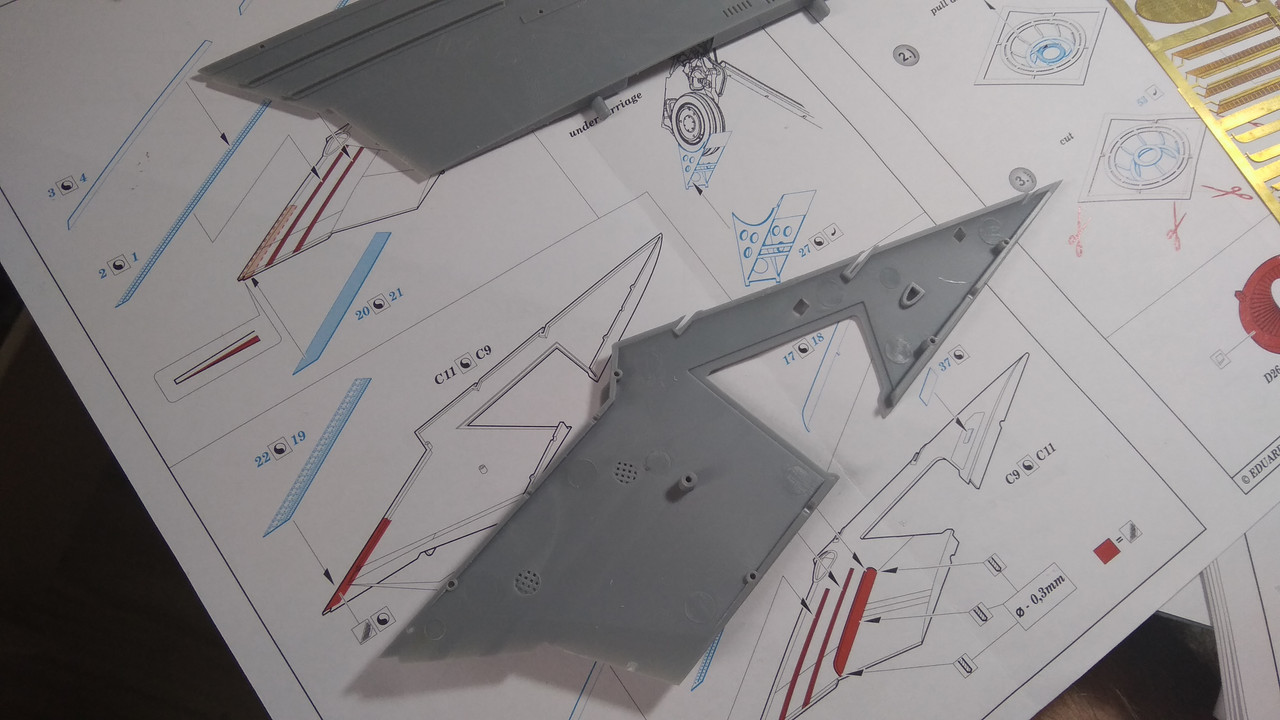

Mario,  patrząc na Twoje screeny wyczytałem:

- usuń elementy zaznaczone na czerwono po zewnętrznej stronie płata




- a w miejscach wskazanych strzałkami wywierć otwory fi 0,3 mm (bo w te miejsca wejdą bolce / piny ustalające dla elementów fototrawionych, które umieścisz zamiast tych usuniętych)

Jeśli na następnych stronach instrukcji masz pokazane, że w miejsce usuniętych elementów (czerwone) masz zamontować elementy PE, to moje czytanie jest w miarę poprawne.

Ale jeśli nie, to jestem w mylnym błędzie :)

pozdrawiam







Link to post
Share on other sites

@slawbo obtych elementach co piszesz to ja wiem, mi chodzi o element zaznaczony na zdjęciu, tam trzeba pocienic,później wkleić blaszkę ,i skleić połówki, więc trochę bez sensu bo tego wtedy nie widać

Link to post
Share on other sites
Posted (edited)

Edziowi chyba chodziło o to, żeby wyciąć część skrzydła pod tą listwą na górnej części skrzydła, na której jest osadzona brzechwa ustateczniająca, ale na instrukcji zaznaczył to w taki sposób jakoby najpierw trzeba było element metalowy przykleić do dolnej połówki skrzydła od wewnątrz, a potem skleić je razem. W skrócie ten element ma na celu pokazanie charakterystycznego nitowania skrzydła w tym miejscu widoczne np. na tym zdjęciu..




Ja tak rozumiem instrukcję Edka, choć moim zdaniem to karkołomne przedsięwzięcie i jeśli komuś zależy na tych nitach to chyba są łatwiejsze sposoby 😄

Edited by arhtus
Link to post
