Su-20 - Pantera z przewagą dodatków własnych - 1:72

Recommended Posts

Witam wszystkich w nowym warsztacie!



Wybór tematu nie był łatwy i chcę w tym miejscu podziękować wszystkim kolegom, którzy do tej pory wsparli mnie materiałowo i merytorycznie. Oczywiście proszę o nadzór w toku prac i w razie czego o interwencję. Nie chciałbym nikogo pominąć, dlatego nie będę wymieniał, ale zainteresowani wiedzą . Zapewniam przy tym, iż nie przepadnie materiał zgromadzony co do konkurenta Su-20.



Model będzie budowany w konwencji Jakowej, tj. zamierzam pootwierać go i pociąć gdzie się da w oparciu o dokumentację i odtworzyć możliwie szczegółowo. Mam przy tym zamiar - wbrew pozorom - mieć z jego budowy sporo satysfakcji i fun-u . Pozostają przy tym zachowane podstawowe kryteria: skala 1:72, po polsku oraz zestaw daleki od doskonałości. Do tego samolot rzadko wybierany przez modelarzy - tu mam nadzieję na wzajemny pozytywny wpływ z warsztatem kolegi GEM-a, coś na pewno da się podpatrzeć.



Poniżej materiał wyjściowy - oprócz dwóch zestawów będę się w miarę potrzeby posiłkował blaszką Part-a:






Dane potrzebne do budowy znalazłem w poniżej przedstawionych publikacjach, do tego oczywiście materiał z sieci, a także dostarczony przez kolegów oraz wyniki własnych obserwacji - jeszcze raz dzięki za udzielenie pomocy.






Aby w ogóle zacząć myśleć o cięciu i meblowaniu należy doprowadzić rurę do należytego kształtu. Producent był uprzejmy dać tu modelarzom spore pole do działania






Szczególnie urocze są linie podziałowe, które należało zlikwidować, podobnie jak otwory na skrzydła

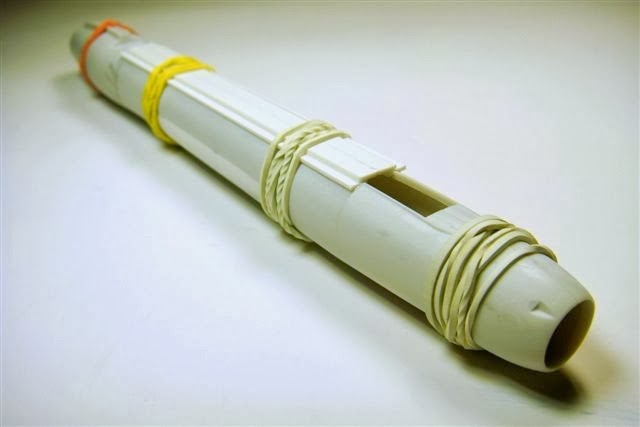

Zrezygnowałem też z fabrycznego zbyt wąskiego garbu, który i tak muszę zrobić po swojemu z uwagi na zamiary otwarć. Rura została sklejona - tylko w obrębie ogona i w kilku punktach, aby później łatwo rozdzielić. Górna strefa składa się z płytek - najwyższa jest nacięta nożykiem, aby po wyprowadzeniu sylwetki delikatnie rozdzielić

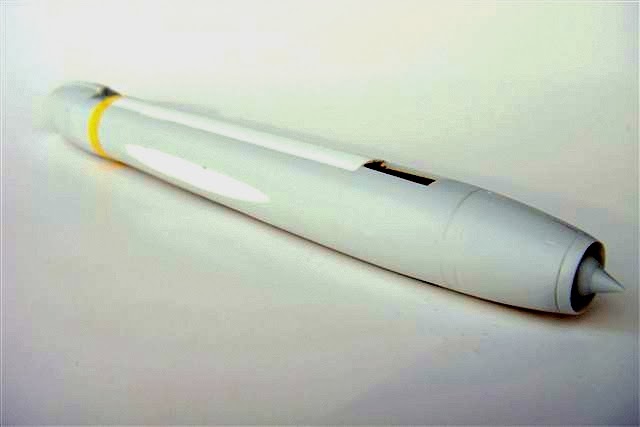

Po użyciu ciężkiego sprzętu, a następnie coraz to lżejszego i zapyleniu pracowni tonami pyłu, rura "wyszła na ludzi". Tu uwaga - pierścień i stożek są fabryczne i wklejone na dwie maleńkie kropelki Sg wyłacznie dla zapewnienia uniknięcia efektu wyoblenia krawędzi przed pierścieniem w ramach niemal przemysłowego zdzierania, piłowania, szlifowania i polerowania. Podobnie w swoim czasie pójdzie precz strefa ogonowa, obecnie pełniąca rolę wygodnego trzymanka.









Teraz przyjdzie czas na dopracowanie powierzchni zewnętrznych i dokładne oparcowanie działań we wnętrzu.

Choć mam sporo dokumentacji - apel: jeżeli posiadacie i macie ochotę udostępnić, proszę o wszelkie dane pozwalające odtworzyć detale - otwarte panele, silnik itp. Z góry serdecznie dziękuję .



Pozdrawiam - Mikołaj

Share this post


Link to post
Share on other sites



zasiadam i podpatruję bo czeka na zrobienie



co do otwierania to chyba trzeba szukać Su-17 rosyjskich bo SU-20 to przecie eksportowa wersja siedemnastki



jakieś przekroje i plany (coprawda Su-17) były w czeskim Zlinku w trzech częściach

Share this post


Link to post
Share on other sites

Mikołaju.....spodziewając się niesamowitego modelu...życzę ci dużo wytrwałości,bo wiem,że będzie ci potrzebna ....no i oczywiście czekamy wszyscy naaa.....Piramidkę

Share this post


Link to post
Share on other sites

Super temat Mikołaj ,kibicuję ! .Będę podglądał bo sam dłubię przy podobnym Su 22 z Mastercrafta z mizernym skutkiem.

Share this post


Link to post
Share on other sites

nr zlinka to 4/1992, 2/1993 oraz 3/1994 (ale to juz Su-17M3)

w numerze 2/1993 jest jakieś zdjęcie luków w tylnej części naszych Su-17 czyli Su-20...



Z publikacji to jeszcze trochę jest w "Aerofax Sukhoi Su-7/-17/-20/-22 -Soviet Fighter and Fighter-Bomber Family"

Share this post


Link to post
Share on other sites

Zapowiada się świetny i pouczający warsztat!

Niewiele pomogę ale kibicuję ochoczo i będę zaglądał!



Powodzenia!

Edited by Guest

Share this post


Link to post
Share on other sites

Niedawno byliśmy świadkami ostatnich odcinków znakomitego serialu-tasiemca "J jak Jak" i fajnie że rusza kolejny serial w Twojej reżyserii pt. "S jak Su" Biorąc pod uwagę materiał wyjściowy, jestem ogromnie ciekaw jak Ci ta Su wyjdzie mimo że wiem że dasz radę Kiedyś miałem fajną stronkę z masa fotek Su-20, ale gdzieś mi zniknęła i muszę poszukać bo może się przydać. Powodzenia

Share this post


Link to post
Share on other sites

!!!

Share this post


Link to post
Share on other sites

Dzięki wszystkim za miłe przyjęcie i tak chyba w zasadzie kredyt zaufania, bo to na razie za wiele nie ma



Co do zagadnień precyzyjnych:

Piotr - super, że sprawdziłeś te źródła, w większości je mam, nie mam pewności co do tych numerów Zlinków. Tak po prawdzie, sądzę, że to to co najbardziej potrzebne pewnie będzie miał personel z Powidza (wszelakie sytuacje remontowe, pootwierane to i owo itd.) - jeśli czytacie i zechcecie pomóc - będę wdzięczny;

PaRazo - wrzesień nie ucieknie, ale jakoś zmiana epoki była wymagana, wierz mi, trochę mnie ten Jak wymęczył;

Sławek - ostateczna koncepcja nie jest jeszcze wyklarowana, ale kościotrup nam nie grozi

Artur - jak odnajdziesz fotki - dawaj znać, może akurat będzie coś potrzebnego.

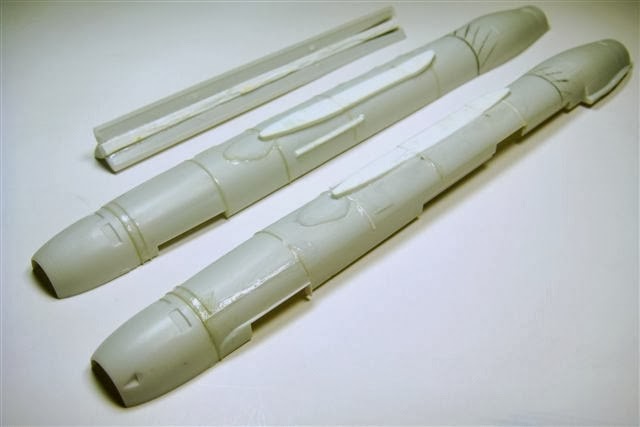

I żeby nie było bez obrazka - oklejony taśmą do zrobienia pierwszych linii:
